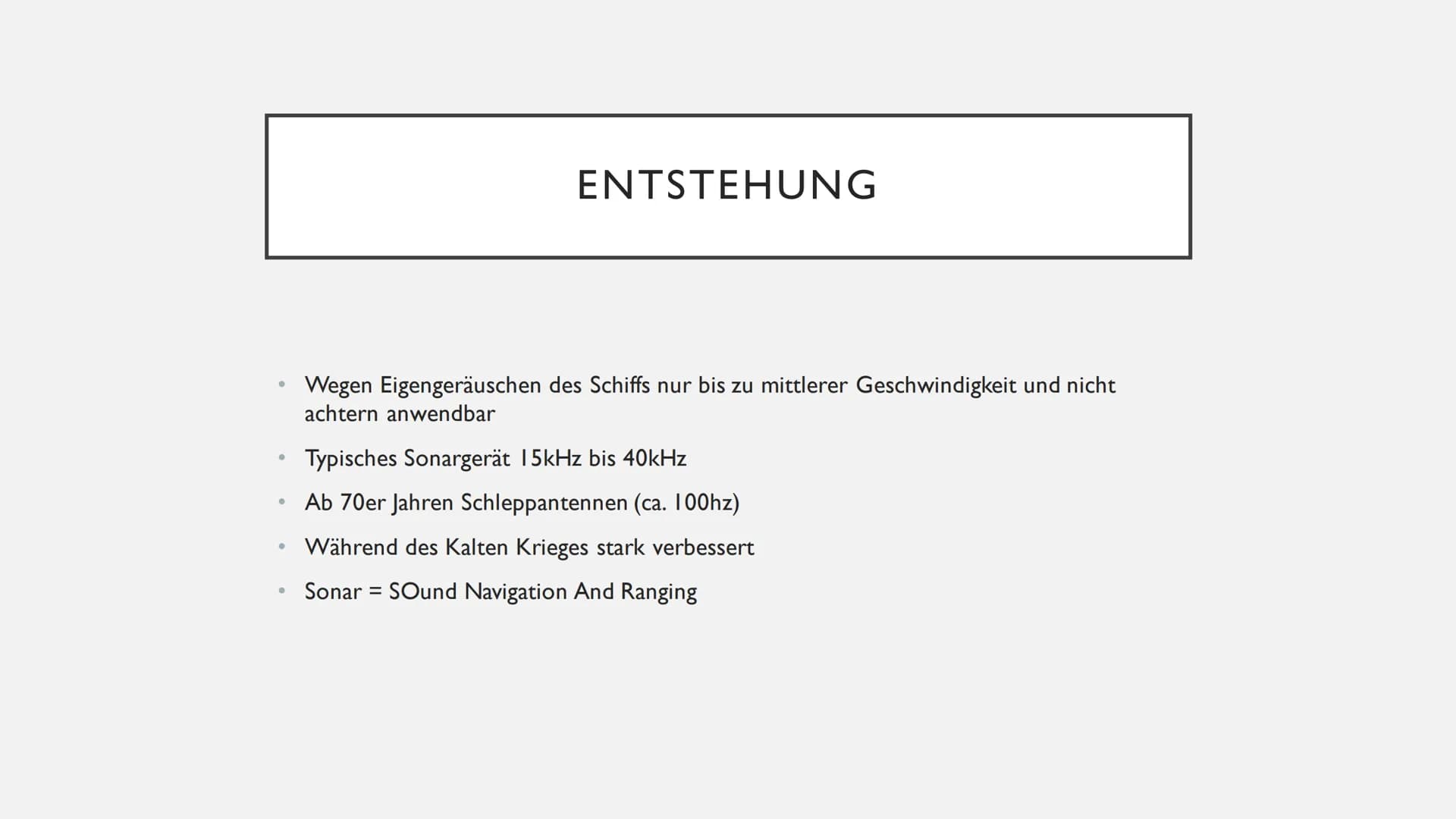

Entstehung und historische Entwicklung des Sonars

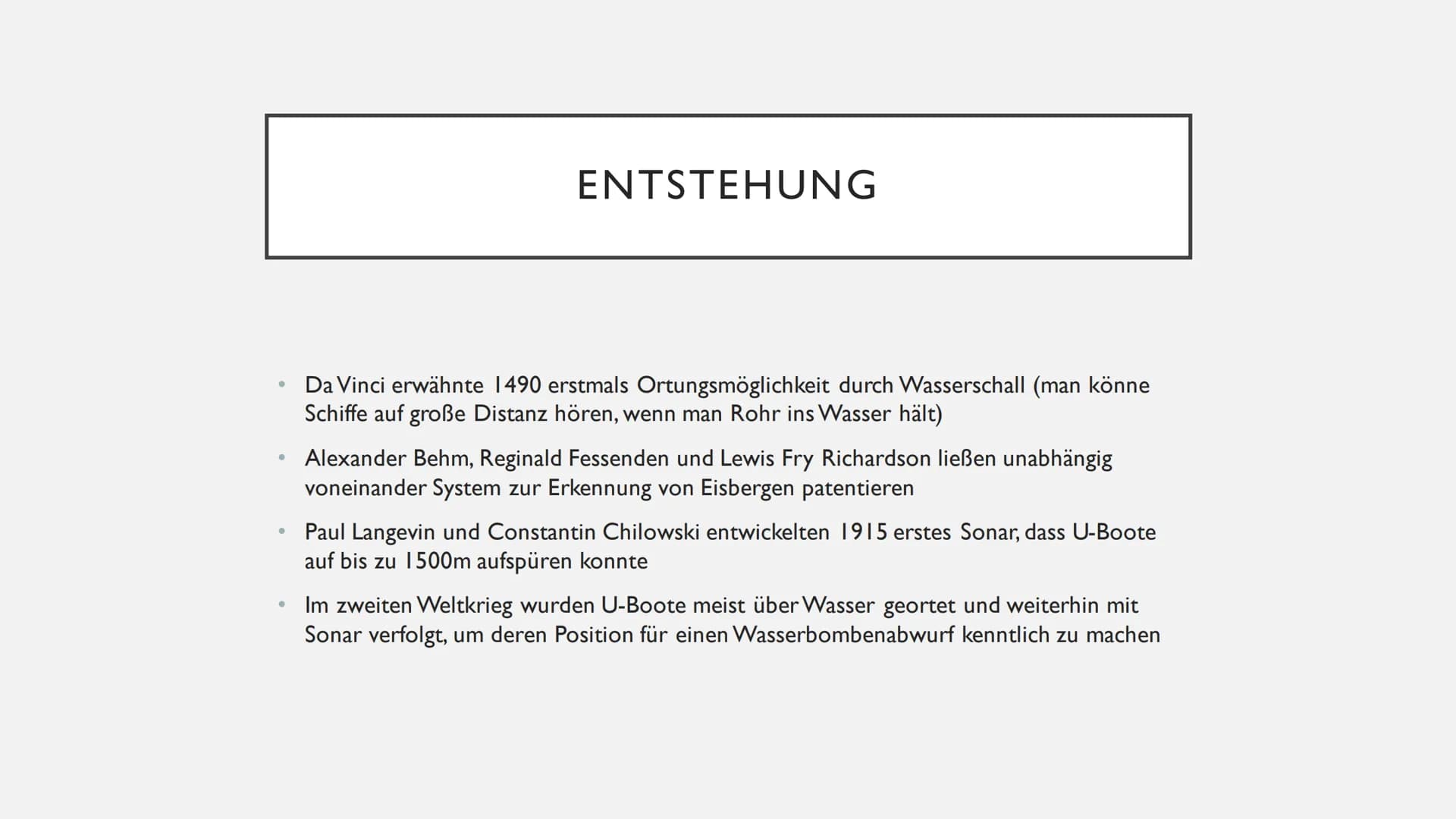

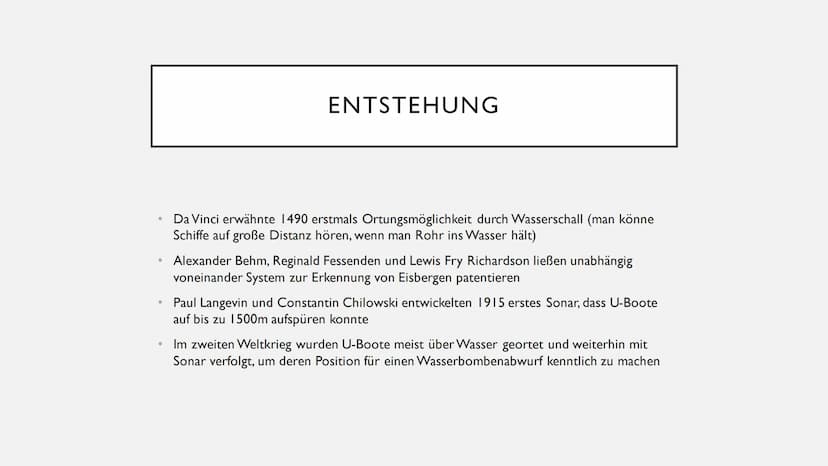

Die Geschichte des Sonars reicht bis ins 15. Jahrhundert zurück und hat sich über die Jahrhunderte zu einer hochentwickelten Technologie entwickelt.

Leonardo da Vinci erwähnte bereits 1490 die Möglichkeit, Schiffe durch Wasserschall zu orten. Diese frühe Erkenntnis legte den Grundstein für die spätere Entwicklung des Sonars.

Im frühen 20. Jahrhundert machten mehrere Wissenschaftler unabhängig voneinander bedeutende Fortschritte. Alexander Behm, Reginald Fessenden und Lewis Fry Richardson ließen Systeme zur Erkennung von Eisbergen patentieren, was besonders nach dem Untergang der Titanic von großer Bedeutung war.

Highlight: Ein Meilenstein in der Sonar-Entwicklung war das von Paul Langevin und Constantin Chilowski 1915 entwickelte erste Sonar, das U-Boote auf bis zu 1500 Meter aufspüren konnte.

Der Zweite Weltkrieg trieb die Entwicklung des Sonars massiv voran. Es wurde hauptsächlich zur Ortung von U-Booten eingesetzt, um deren Position für Wasserbombenangriffe zu bestimmen. In den folgenden Jahrzehnten, insbesondere während des Kalten Krieges, wurde die Technologie kontinuierlich verbessert.

Vocabulary: Sonar steht für "Sound Navigation And Ranging" und beschreibt die Technik der Schallortung unter Wasser.

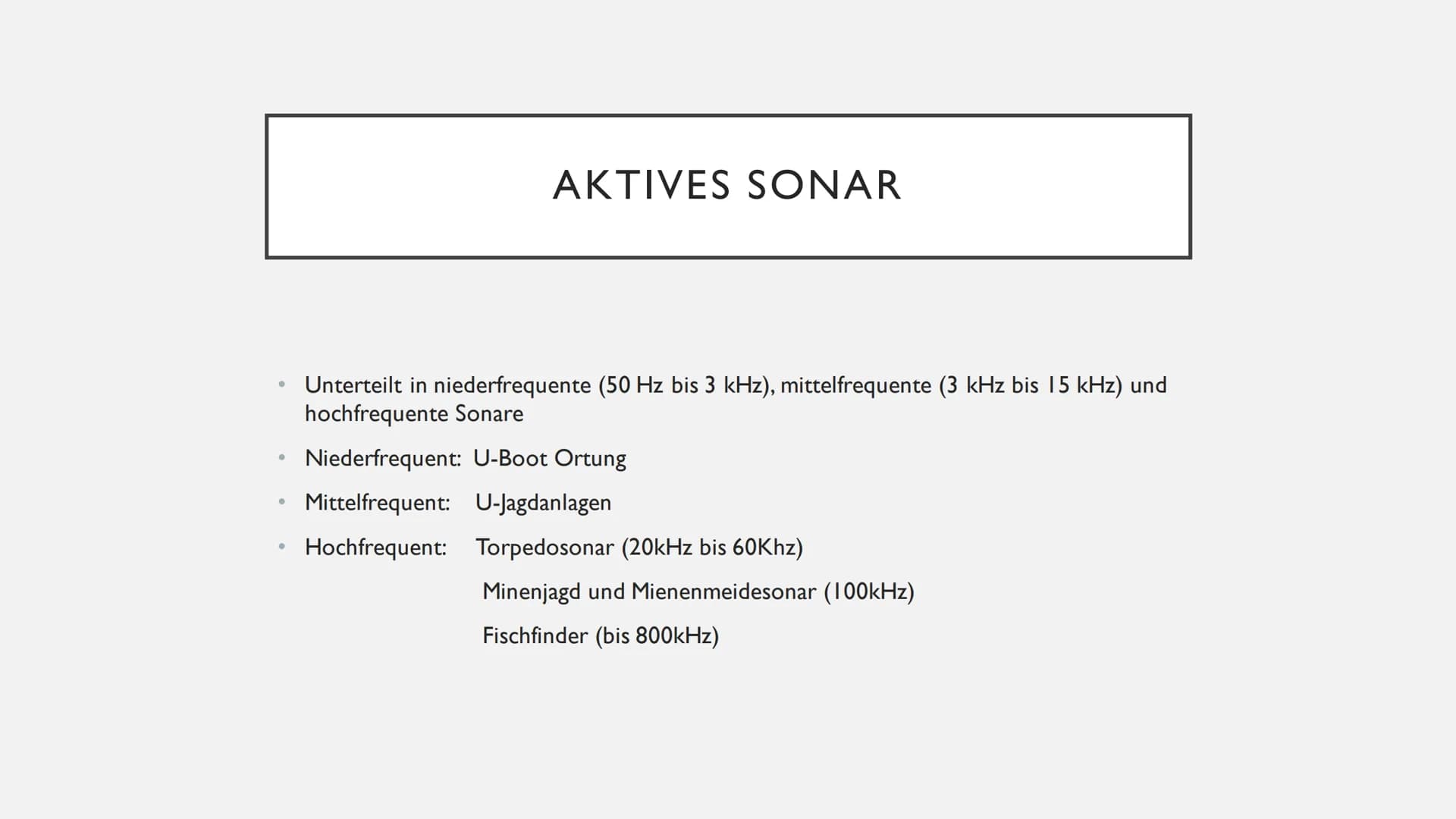

Aktives Sonar: Funktionsweise und Anwendungen

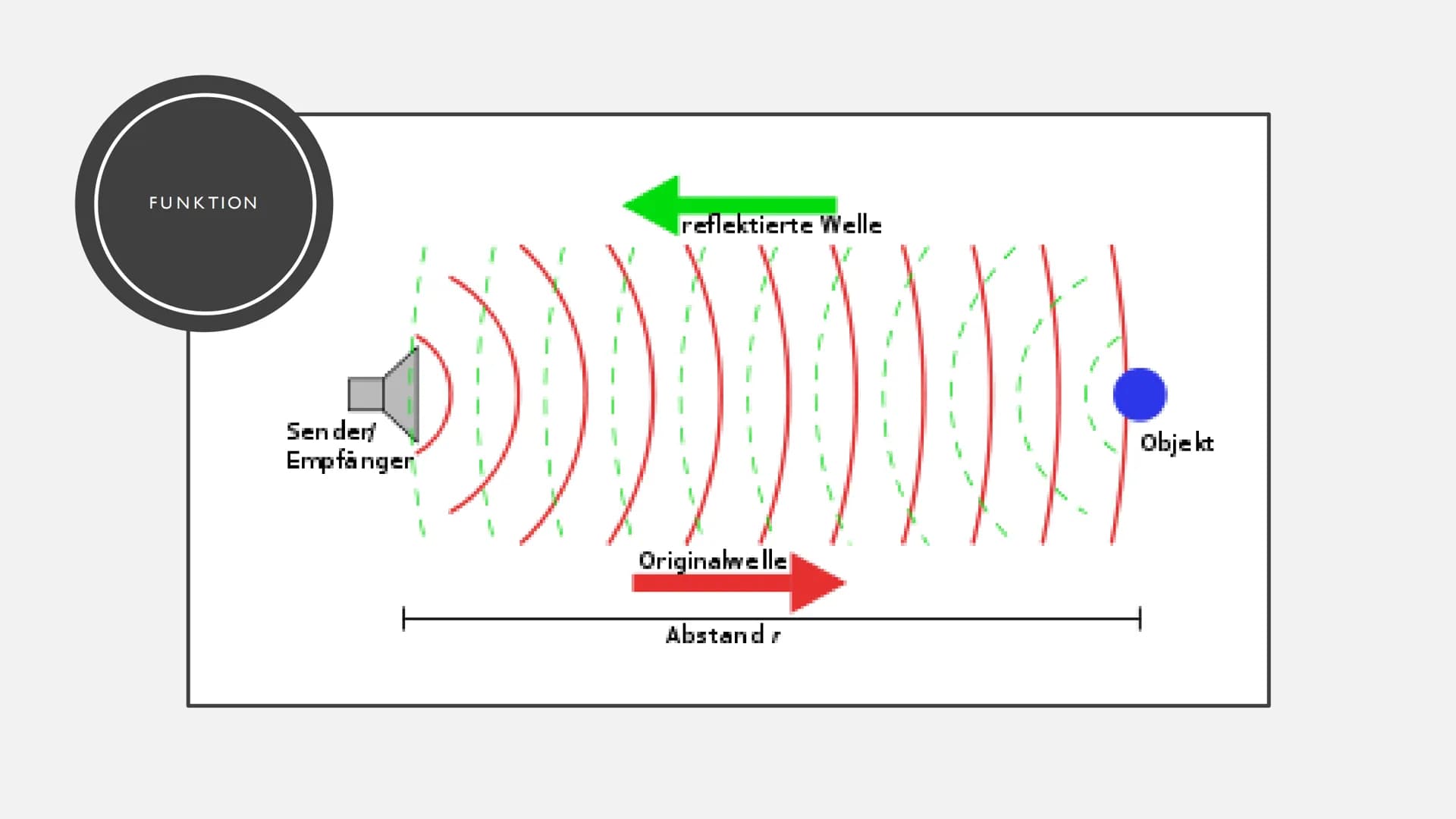

Aktives Sonar ist eine leistungsstarke Variante der Sonartechnologie, die aktiv Schallwellen aussendet und die Reflexionen analysiert.

Es wird in verschiedene Frequenzbereiche unterteilt:

1. Niederfrequente Sonare $50 Hz bis 3 kHz$: Hauptsächlich für die U-Boot-Ortung eingesetzt.
2. Mittelfrequente Sonare $3 kHz bis 15 kHz$: Verwendet in U-Jagdanlagen.
3. Hochfrequente Sonare: Umfassen Torpedosonare $20 kHz bis 60 kHz$, Minenjagd- und Minenmeidesonare $100 kHz$ sowie Fischfinder $bis 800 kHz$.

Beispiel: Ein Fischfinder, der hochfrequentes aktives Sonar verwendet, kann Fischschwärme in großen Wassertiefen präzise lokalisieren und ist daher ein wichtiges Werkzeug für die kommerzielle Fischerei.

Aktives Sonar bietet den Vorteil, dass es auch die Entfernung zu Objekten bestimmen kann und für die Ortung von Zielen geeignet ist, die selbst keine Geräusche verursachen. Allerdings hat es auch Nachteile: Es kann Schäden bei Meeressäugern verursachen und die eigene Position preisgeben, da die Reichweite der Ortbarkeit die eigene Reichweite überschreitet.

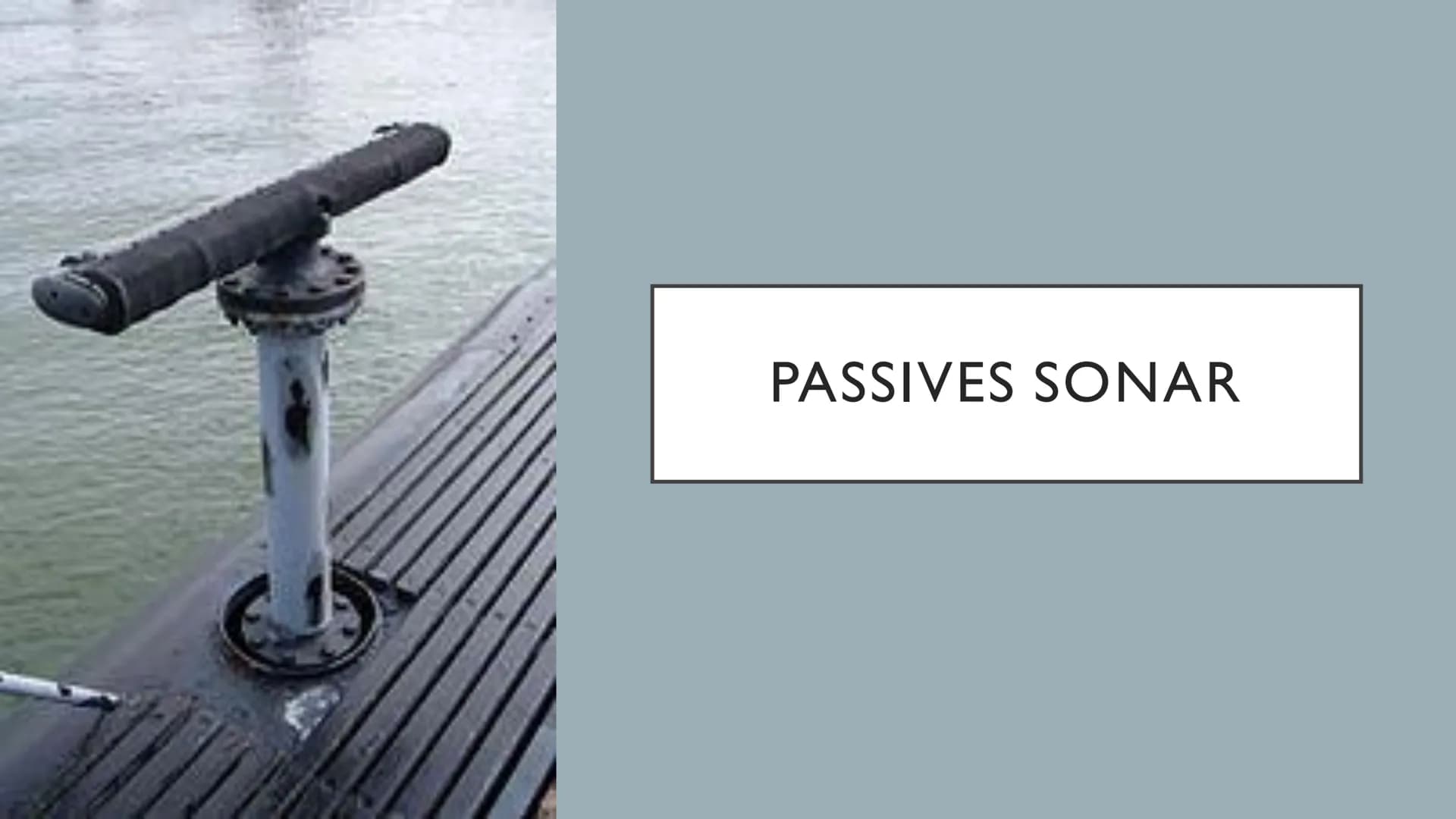

Passives Sonar: Stille Beobachtung unter Wasser

Im Gegensatz zum aktiven Sonar sendet passives Sonar keine eigenen Schallwellen aus, sondern lauscht lediglich auf vorhandene akustische Signale im Wasser.

Passives Sonar verwendet mindestens ein Hydrophon, um akustische Signale aufzuspüren. Es wird hauptsächlich von U-Booten eingesetzt, da es nicht aufspürbar ist und somit die eigene Position nicht verrät. Ein Hauptziel des passiven Sonars ist die Ortung von Kavitationsgeräuschen, die durch die Bewegung von Schiffsschrauben entstehen.

Definition: Kavitation bezeichnet die Bildung und Auflösung von Dampfblasen in Flüssigkeiten, was charakteristische Geräusche erzeugt.

Der größte Vorteil des passiven Sonars liegt in seiner Unauffälligkeit, da es keine eigenen Schallemissionen verursacht. Allerdings ist die Entfernungsbestimmung mit passivem Sonar sehr aufwendig und erfordert komplexe Berechnungen.

Highlight: Passives Sonar ist besonders wichtig für militärische U-Boote, da es ihnen ermöglicht, unentdeckt zu bleiben, während sie andere Schiffe und U-Boote orten.

Auswirkungen von Sonar auf Wale und Delfine

Die Verwendung von Sonar, insbesondere von aktivem Sonar, hat erhebliche Auswirkungen auf marine Säugetiere wie Wale und Delfine.

Diese Meeressäuger nutzen Echoortung zur Kommunikation, Jagd und Orientierung. Die intensive Nutzung von Sonar, besonders durch militärische Systeme, kann ihre natürlichen Fähigkeiten stark beeinträchtigen.

Beispiel: Militärische aktive Niederfrequenz-Sonarsysteme können einen Schalldruck von bis zu 240 dB erzeugen, was für Meeressäuger extrem schädlich sein kann.

Die Auswirkungen von intensivem Sonar auf Wale und Delfine sind vielfältig und schwerwiegend:

1. Taubheit und Orientierungsverlust durch zu viele Störgeräusche
2. Tödliche Folgen durch schnelle Tiefenänderungen
3. Gehirnblutungen und Gefäßverletzungen
4. Bläschenbildung im Blut
5. Herz-Kreislauf-Kollapse

Highlight: Die schädlichen Auswirkungen von Sonar auf marine Säugetiere haben zu verstärkten Bemühungen geführt, alternative Technologien zu entwickeln und den Einsatz von Sonar in sensiblen Meeresgebieten zu regulieren.

Diese Erkenntnisse unterstreichen die Notwendigkeit, bei der Entwicklung und dem Einsatz von Sonartechnologien stets die Auswirkungen auf die marine Umwelt zu berücksichtigen und Schutzmaßnahmen für gefährdete Arten zu implementieren.

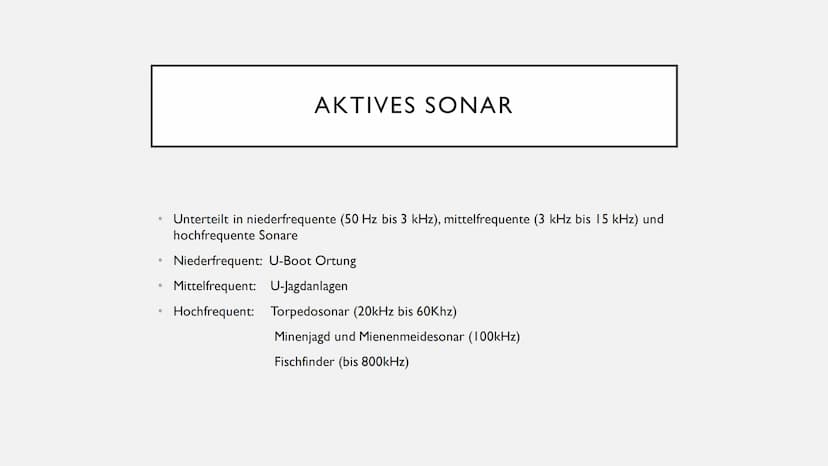

Aktives Sonar

Aktives Sonar sendet selbst Schallwellen aus und analysiert deren Echos. Es wird in verschiedene Frequenzbereiche unterteilt: niederfrequent $50 Hz bis 3 kHz$, mittelfrequent $3 kHz bis 15 kHz$ und hochfrequent. Niederfrequentes Sonar wird zur U-Boot-Ortung eingesetzt, mittelfrequentes für U-Jagdanlagen. Hochfrequentes Sonar findet Anwendung in Torpedos, bei der Minenjagd und in Fischfindern.

Beispiel: Ein Fischfinder, der hochfrequentes Sonar mit bis zu 800kHz verwendet, kann Fischschwärme unter einem Boot präzise lokalisieren.

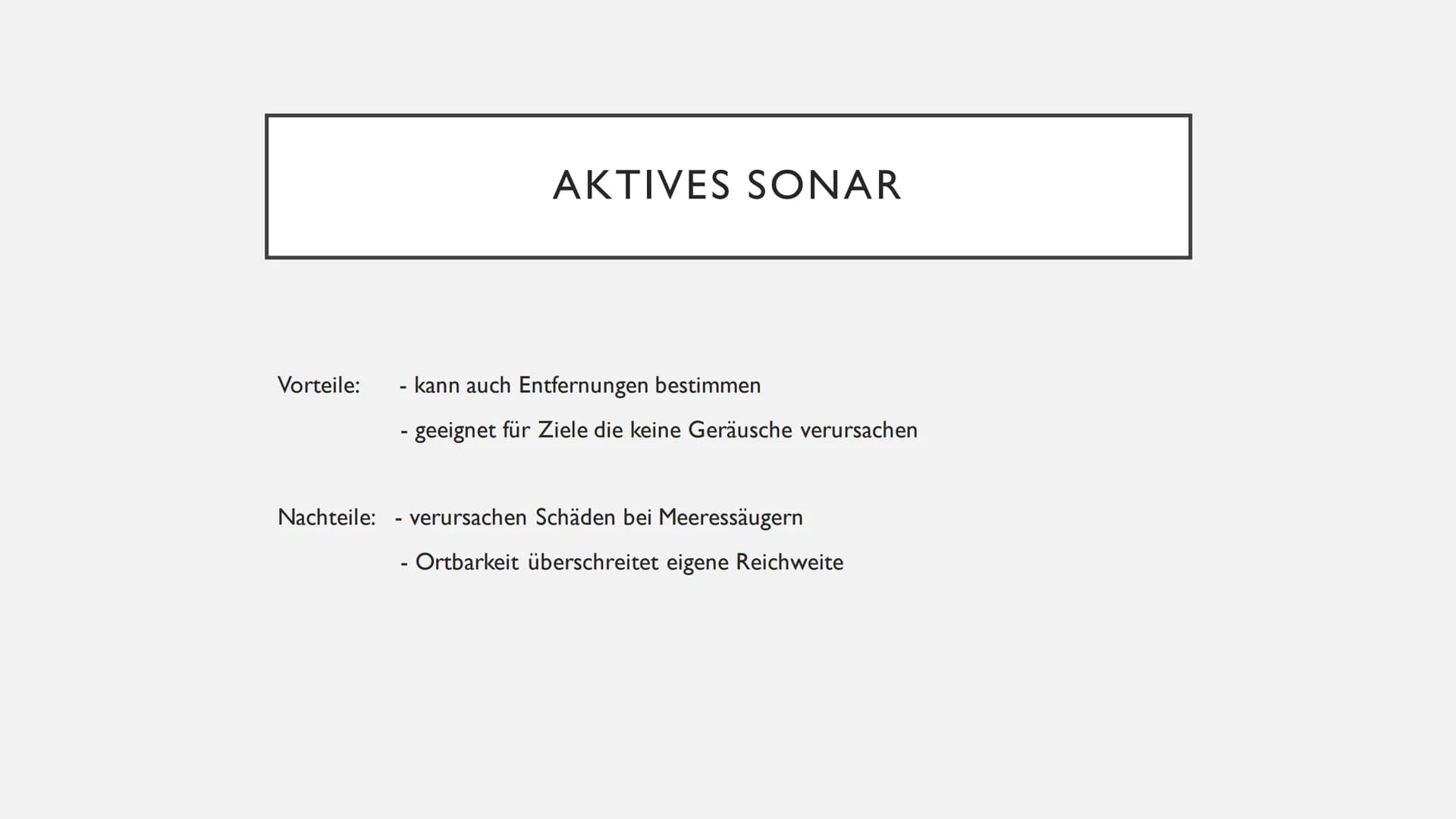

Vor- und Nachteile des aktiven Sonars

Aktives Sonar bietet den Vorteil, dass es auch Entfernungen zu Objekten bestimmen kann, die selbst keine Geräusche verursachen. Es eignet sich daher gut zur Ortung stiller Ziele. Allerdings hat es auch erhebliche Nachteile. Es kann Schäden bei Meeressäugern verursachen und die eigene Position preisgeben, da die ausgesendeten Signale auch von anderen geortet werden können.

Highlight: Die Verwendung von aktivem Sonar stellt einen Kompromiss zwischen Ortungseffizienz und ökologischen sowie taktischen Nachteilen dar.

Passives Sonar

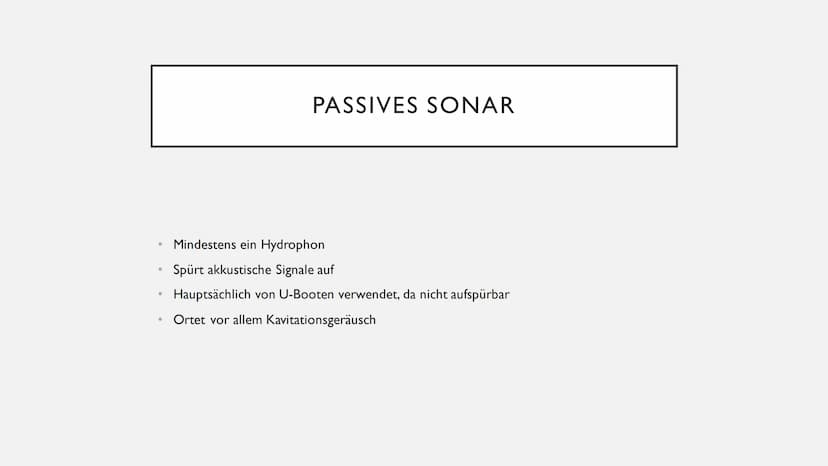

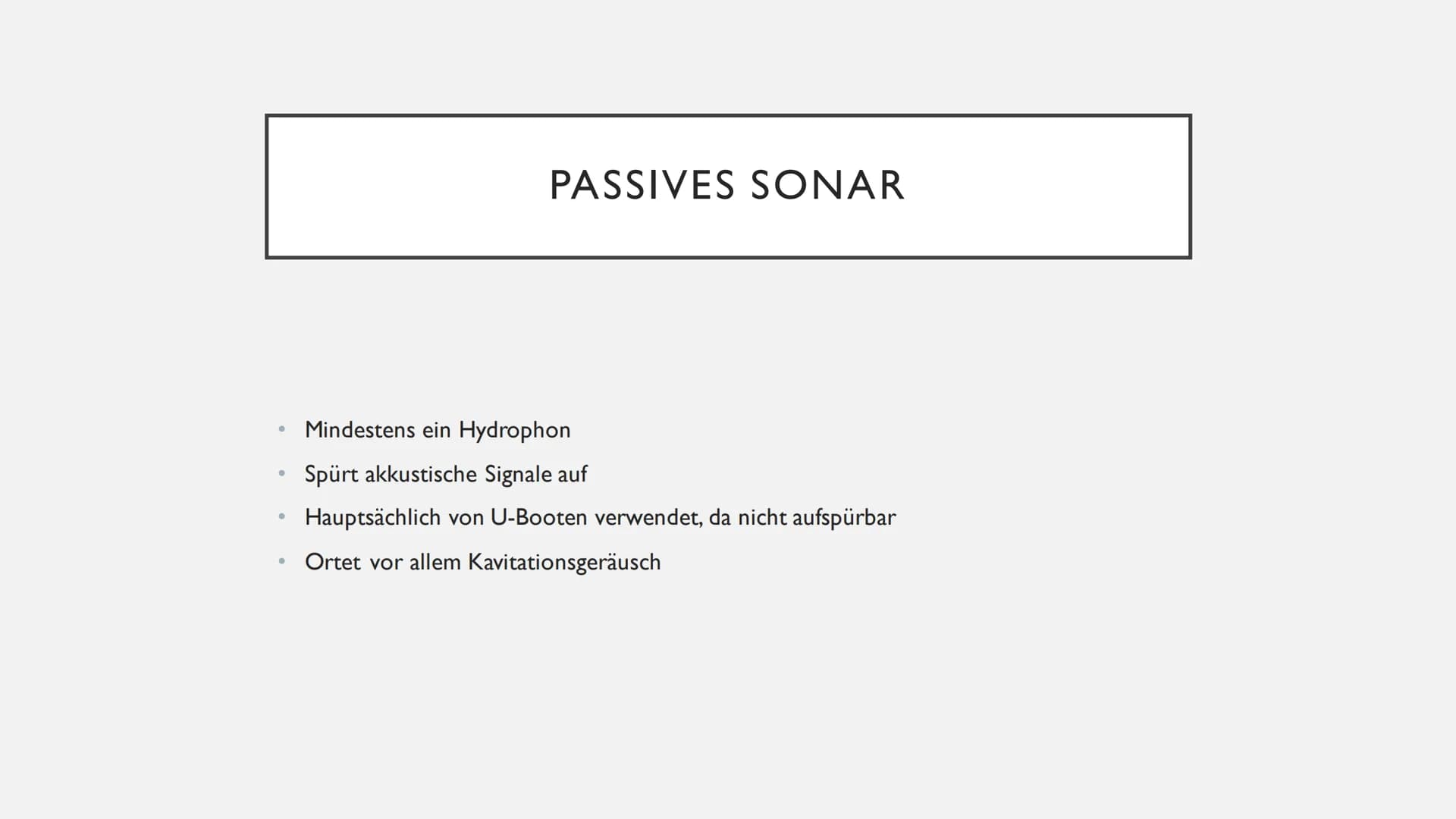

Passives Sonar nutzt mindestens ein Hydrophon, um akustische Signale in der Umgebung aufzuspüren. Es wird hauptsächlich von U-Booten verwendet, da es keine eigenen Signale aussendet und somit nicht aufspürbar ist. Passives Sonar ortet vor allem Kavitationsgeräusche, die durch die Bewegung von Schiffsschrauben entstehen.

Vokabular: Kavitation ist die Bildung und Auflösung von Dampfblasen in Flüssigkeiten, was charakteristische Geräusche erzeugt.

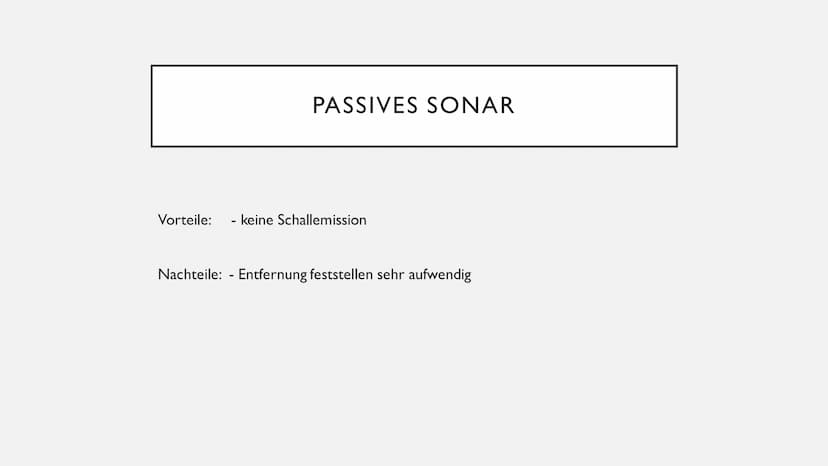

Vor- und Nachteile des passiven Sonars

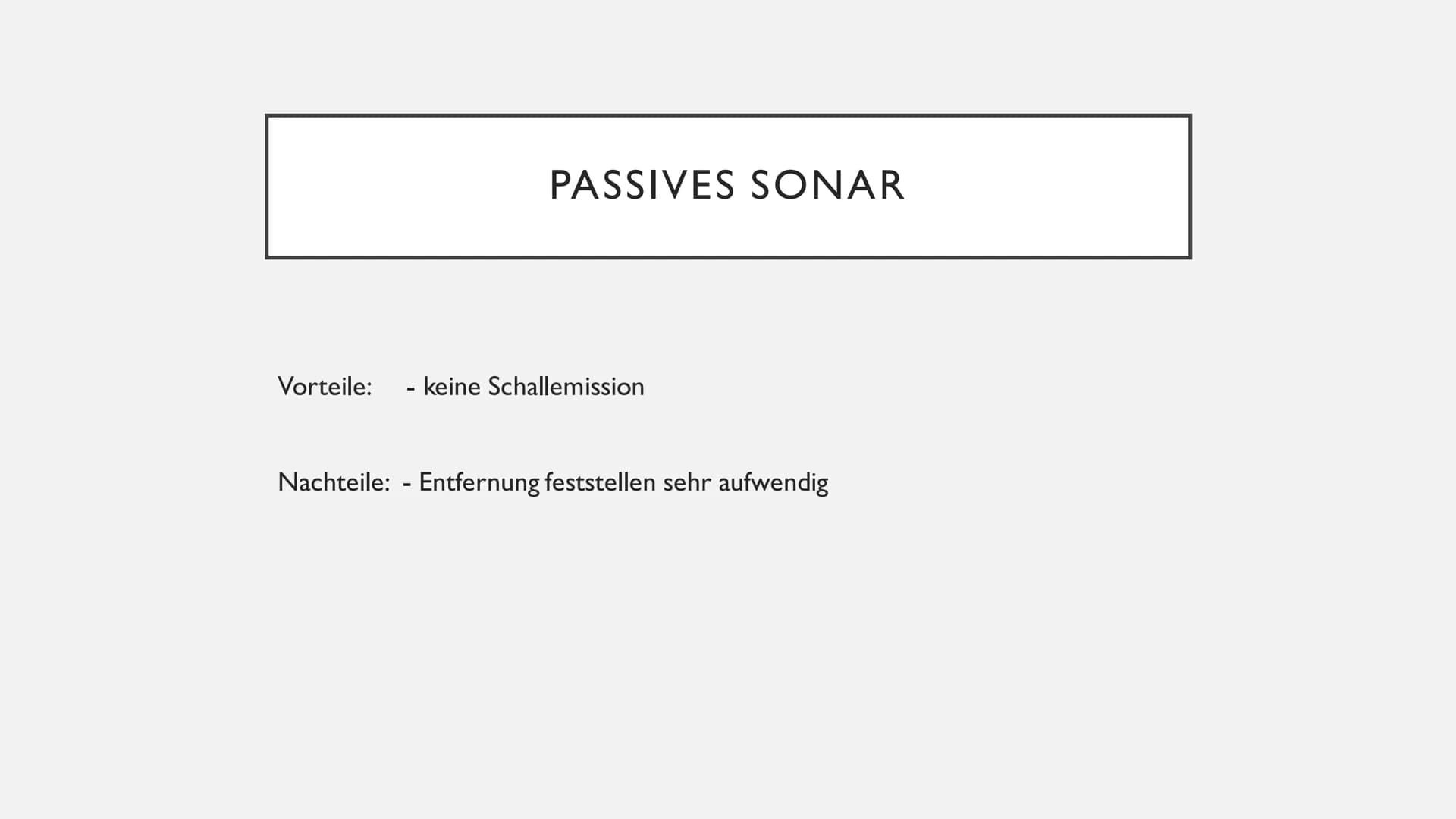

Der Hauptvorteil des passiven Sonars liegt in seiner Unauffälligkeit, da es keine eigenen Schallwellen aussendet. Dies macht es ideal für verdeckte Operationen. Der Nachteil ist, dass die Entfernungsbestimmung zu Objekten sehr aufwendig ist, da keine aktiven Signale zur Laufzeitmessung verwendet werden können.

Highlight: Passives Sonar ist besonders wichtig für U-Boote, die unentdeckt bleiben müssen, aber dennoch ihre Umgebung überwachen wollen.

Auswirkungen auf Wale und Delfine

Wale und Delfine nutzen Echoortung zur Kommunikation, Jagd und Orientierung. Die zunehmende Nutzung von Sonar, insbesondere militärischer aktiver Niederfrequenz-Sonarsysteme, stellt eine ernsthafte Bedrohung für diese Meeressäuger dar. Zu viele Störgeräusche können sie taub machen und ihre Orientierung beeinträchtigen.

Beispiel: Militärische aktive Niederfrequenz-Sonarsysteme können einen Schalldruck von bis zu 240dB erzeugen, was für Meeressäuger extrem schädlich sein kann.

Gesundheitliche Folgen für Meeressäuger

Die Auswirkungen von intensivem Sonar auf Meeressäuger können verheerend sein. Die schnelle Tiefenänderung, die durch die Flucht vor den lauten Geräuschen verursacht wird, kann tödlich sein. Zu den beobachteten Schäden gehören Gehirnblutungen, Gefäßverletzungen, Bläschenbildung im Blut und Herz-Kreislauf-Kollapse. Diese Erkenntnisse unterstreichen die Notwendigkeit, den Einsatz von Sonar in Meeresgebieten sorgfältig abzuwägen und zu regulieren.

Highlight: Die gesundheitlichen Folgen von Sonar für Meeressäuger reichen von Orientierungsverlust bis hin zu lebensbedrohlichen physischen Schäden.
