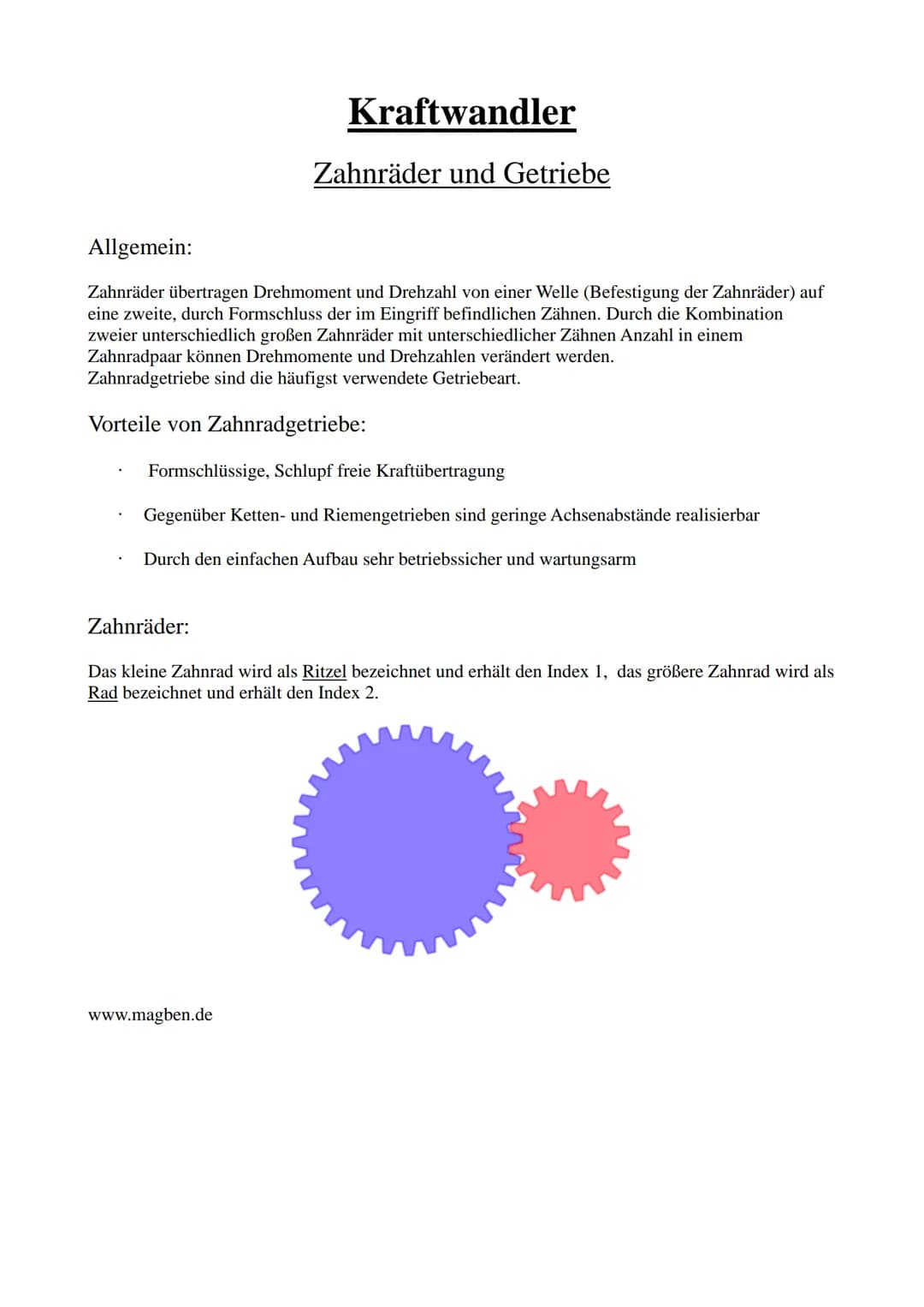

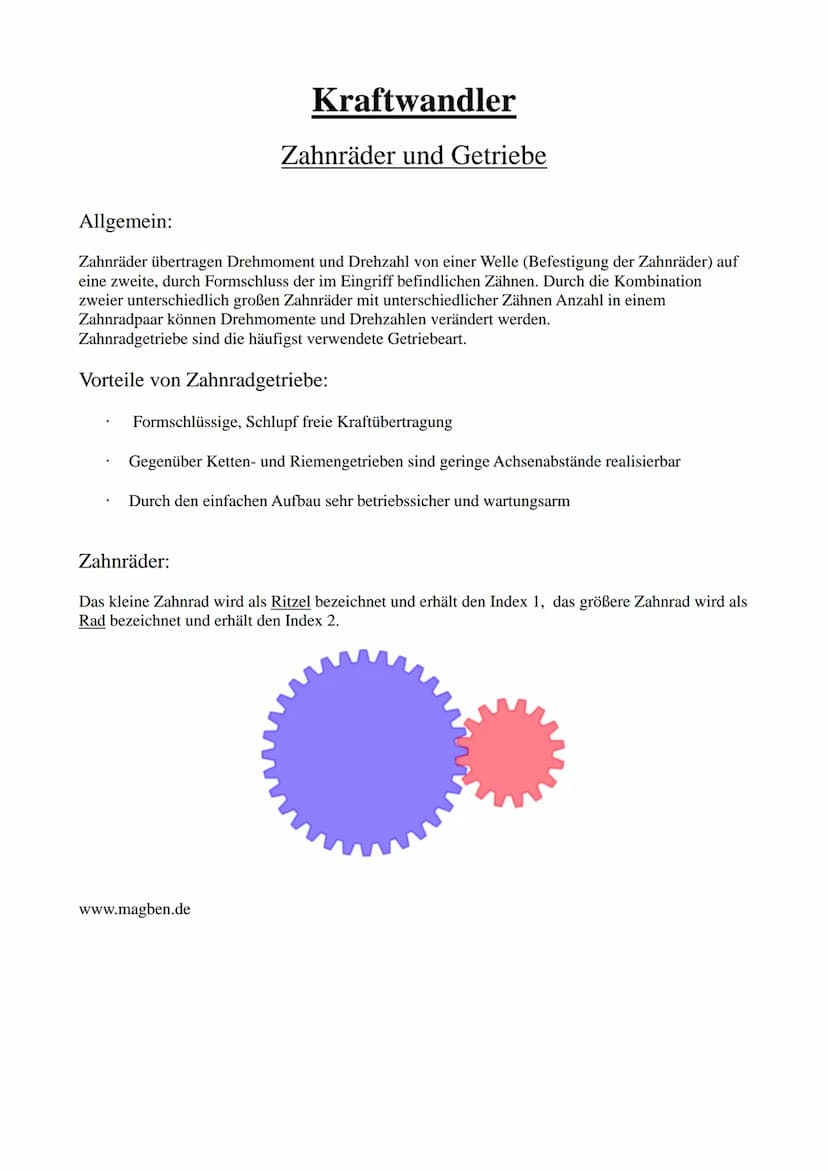

Kraftwandler: Zahnräder und Getriebe

Zahnradgetriebe sind mechanische Systeme, die Drehmoment und Drehzahl von einer Welle auf eine andere übertragen. Dies geschieht durch formschlüssige Verbindungen zwischen den Zähnen der im Eingriff befindlichen Zahnräder.

Die Hauptmerkmale von Zahnradgetrieben sind:

• Übertragung durch direkten Kontakt zwischen Zahnflächen
• Möglichkeit, Drehmomente und Drehzahlen zu verändern durch unterschiedlich große Zahnräder
• Hohe Betriebssicherheit bei relativ einfachem Aufbau

Vorteile von Zahnradgetrieben:

• Formschlüssige, schlupffreie Kraftübertragung
• Geringe Achsenabstände im Vergleich zu Ketten- und Riemengetrieben
• Hohe Betriebssicherheit und wartungsarmer Betrieb

In einem Zahnradpaar wird das kleinere Zahnrad als Ritzel (Index 1) bezeichnet, während das größere einfach als Rad (Index 2) bezeichnet wird.

Wichtiger Begriff: Der Formschluss bei Zahnradgetrieben bedeutet, dass die Kraft durch die geometrische Form der Zähne übertragen wird - im Gegensatz zum Kraftschluss, der auf Reibung basiert. Dadurch ist eine präzise, verlustärmere Übertragung möglich.

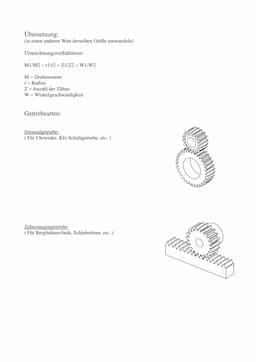

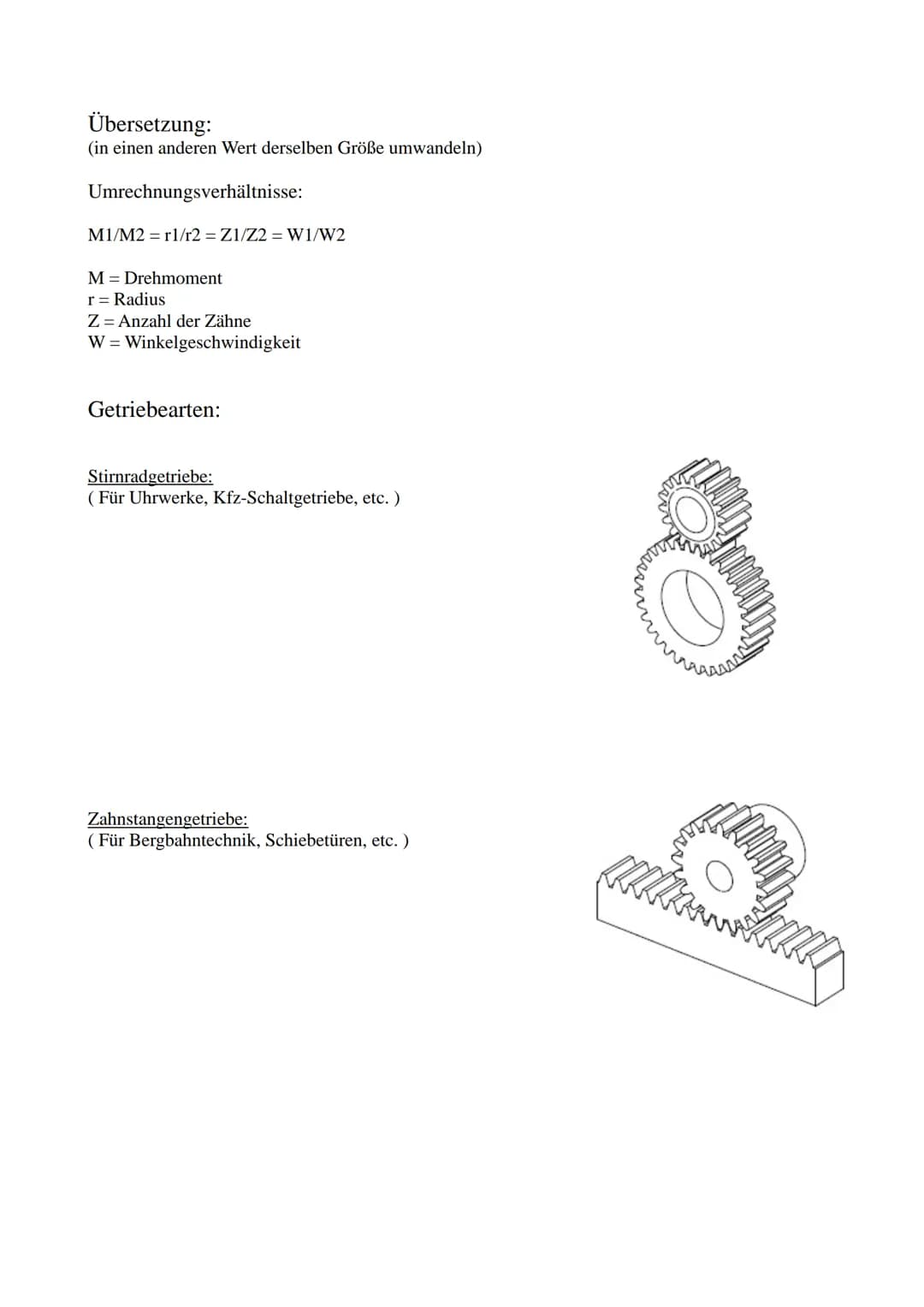

Übersetzung und Getriebearten

Übersetzung bei Zahnradgetrieben beschreibt das Verhältnis, in dem Drehmomente und Drehzahlen umgewandelt werden. Dieses Verhältnis lässt sich über verschiedene Parameter berechnen.

Umrechnungsverhältnisse:

• M₁/M₂ = r₁/r₂ = Z₁/Z₂ = W₁/W₂
  • M = Drehmoment
  • r = Radius
  • Z = Anzahl der Zähne
  • W = Winkelgeschwindigkeit

Arten von Zahnradgetrieben:

1. Stirnradgetriebe:

   • Parallele Wellenanordnung
   • Anwendungsbeispiele: Uhrwerke, Kfz-Schaltgetriebe
   • Vorteile: Einfacher Aufbau, hoher Wirkungsgrad

2. Zahnstangengetriebe:

   • Umwandlung von Rotations- in Linearbewegung
   • Anwendungsbeispiele: Bergbahntechnik, Schiebetüren, Lenkgetriebe

Anwendungsbeispiel: In einem Auto wandelt das Stirnradgetriebe im Getriebe die hohe Drehzahl des Motors in ein niedriges Drehzahl-/hohes Drehmoment-Verhältnis um, das für das Anfahren benötigt wird. Die verschiedenen Zahnradkombinationen ermöglichen unterschiedliche Gangstufen.

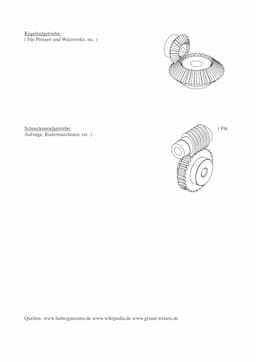

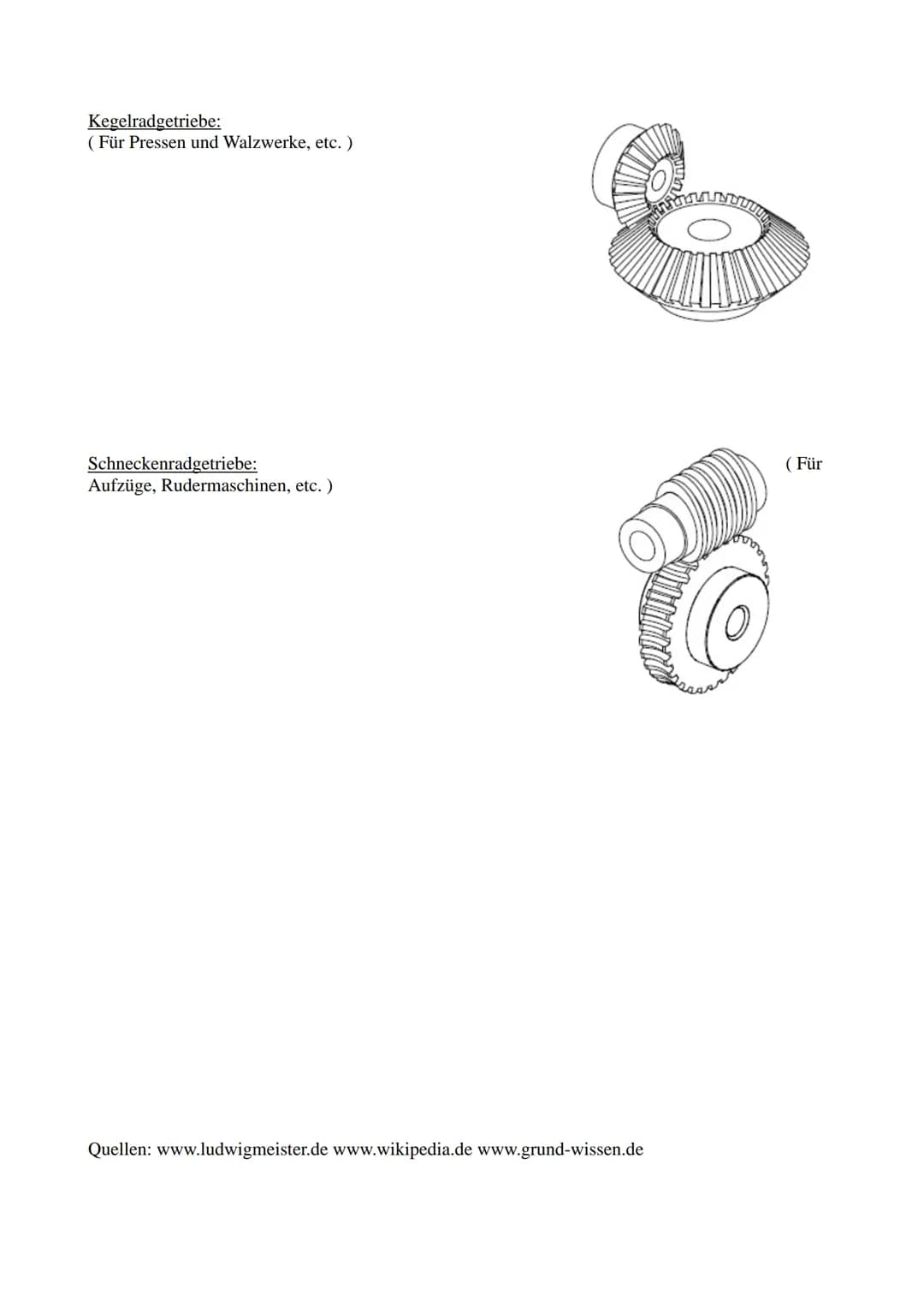

Weitere Getriebearten und Anwendungen

Weitere wichtige Zahnradgetriebe-Arten:

1. Kegelradgetriebe:

   • Winkelstellung der Wellen zueinander (meist 90°)
   • Anwendungsbeispiele: Pressen, Walzwerke
   • Ermöglicht Kraftübertragung um Ecken

2. Schneckenradgetriebe:

   • Kombination aus schraubenförmiger Schnecke und Zahnrad
   • Anwendungsbeispiele: Aufzüge, Rudermaschinen
   • Hohe Übersetzungsverhältnisse möglich

Vergleich der Verzahnungsarten:

• Gerade Verzahnung: einfach, kostengünstig, aber lautere Laufgeräusche
• Schrägverzahnung: leiserer Lauf, höhere Belastbarkeit
• Pfeilverzahnung: besonders ruhiger Lauf, aber komplexere Fertigung

Technischer Hinweis: Kraftschlüssige Verbindungen wie Riemengetriebe basieren auf Reibung und können bei Überlastung rutschen (Schlupf). Formschlüssige Verbindungen wie Zahnradgetriebe hingegen übertragen Kräfte durch ineinandergreifende Formen und bieten daher eine exakte, schlupffreie Übertragung - ähnlich wie bei der formschlüssigen Ladungssicherung, wo Fracht genau in Laderäume passt.

Die richtige Wahl der Getriebeart hängt von Faktoren wie erforderlichem Übersetzungsverhältnis, Belastung, Laufruhe und Kosten ab.
