Grundlagen der Elektrischen und magnetischen Felder Physik

Das elektrische Feld ist ein fundamentales Konzept der Physik, das durch charakteristische Feldlinien dargestellt wird. Diese Feldlinien elektrisches Feld folgen bestimmten Gesetzmäßigkeiten und verlaufen von positiven zu negativen Ladungen. Ein wichtiges Merkmal ist, dass sich diese Linien niemals kreuzen oder berühren.

Definition: Ein elektrisches Feld ist ein Bereich im Raum, in dem auf elektrische Ladungen Kräfte wirken. Die Stärke des Feldes wird durch die Feldliniendichte visualisiert.

Bei punktförmigen Ladungen bildet sich ein radialsymmetrisches Feld aus. Die elektrische Feldstärke in einem bestimmten Punkt wird durch einen Vektor beschrieben, der sowohl Betrag als auch Richtung der elektrischen Kraft auf eine positive Probeladung angibt. Die mathematische Formel dafür lautet E = F/q, wobei die Einheit in N/C $Newton pro Coulomb$ angegeben wird.

Besonders interessant ist das Verhalten der Feldlinien an leitenden Oberflächen, wo sie stets senkrecht auftreffen. In einem homogenen Feld verlaufen die Feldlinien parallel zueinander, was beispielsweise zwischen zwei geladenen Platten beobachtet werden kann.

Elektrisches Feld magnetisches Feld Unterschied und Potentiale

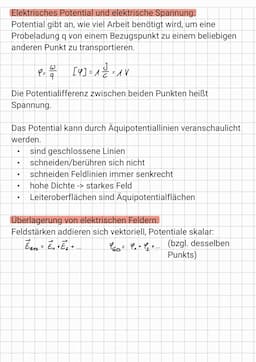

Das elektrische Potential ist ein wichtiges Konzept zum Verständnis elektrischer Felder. Es beschreibt die Arbeit, die erforderlich ist, um eine Probeladung von einem Referenzpunkt zu einem anderen zu bewegen.

Highlight: Die Potentialdifferenz zwischen zwei Punkten wird als elektrische Spannung bezeichnet und in Volt $V$ gemessen.

Äquipotentiallinien sind ein wichtiges Werkzeug zur Visualisierung des elektrischen Potentials. Diese geschlossenen Linien schneiden Feldlinien immer im rechten Winkel und können sich nicht kreuzen. Leiteroberflächen bilden dabei stets Äquipotentialflächen.

Bei der Überlagerung elektrischer Felder gilt das Superpositionsprinzip: Feldstärken addieren sich vektoriell, während sich Potentiale skalar addieren. Dies ist besonders wichtig für die Berechnung komplexer elektrischer Systeme.

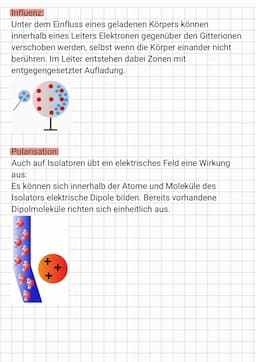

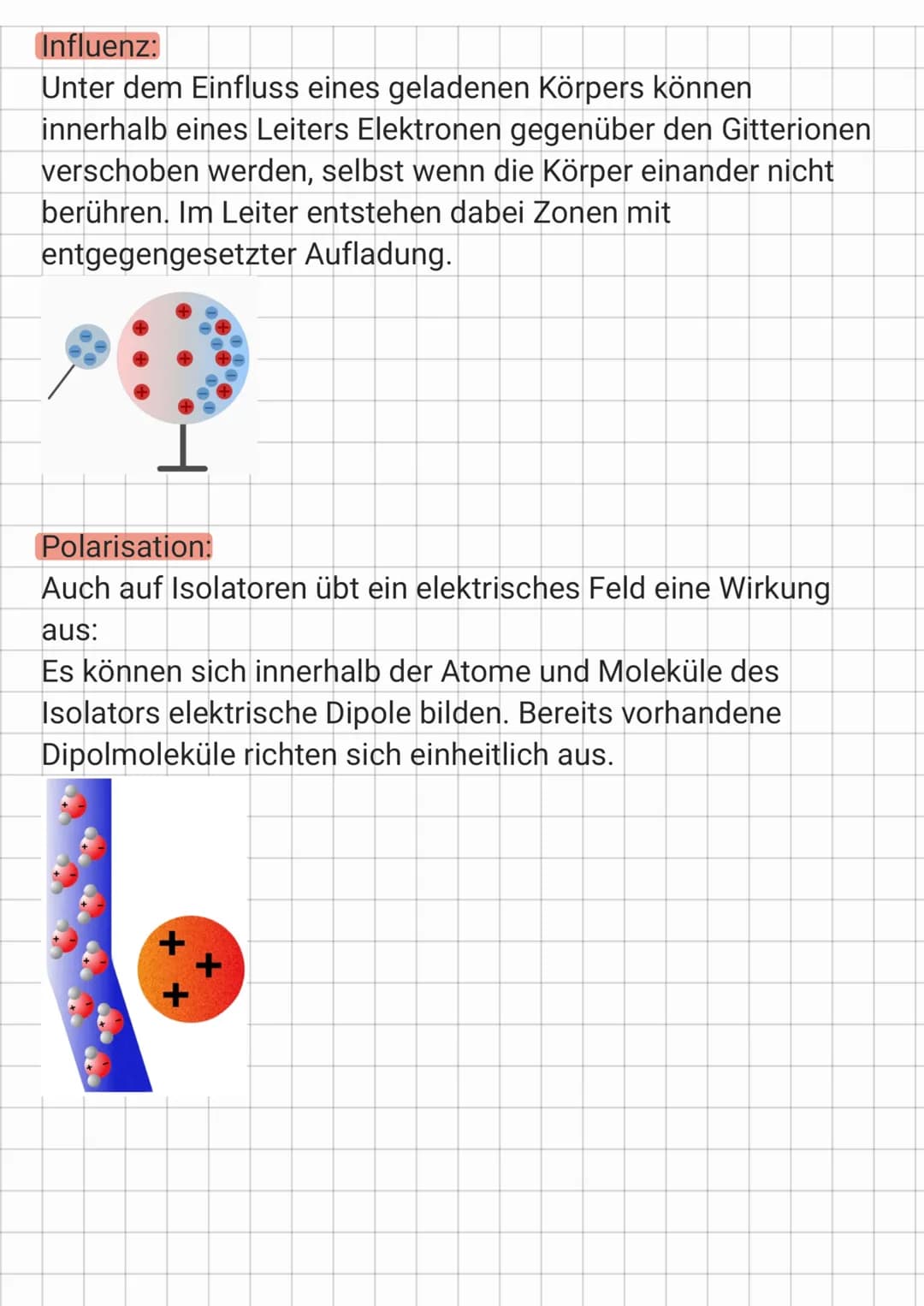

Elektrische und magnetische Felder Zusammenfassung: Influenz und Polarisation

Die Influenz beschreibt einen fundamentalen physikalischen Prozess in elektrischen Feldern. Dabei werden in einem Leiter Elektronen durch die Einwirkung eines geladenen Körpers verschoben, ohne dass direkter Kontakt besteht.

Beispiel: Wenn man einen negativ geladenen Körper einem neutralen Metallstab nähert, werden die freien Elektronen im Metall abgestoßen. Dadurch entsteht auf der abgewandten Seite ein Elektronenmangel $positive Ladung$ und auf der zugewandten Seite ein Elektronenüberschuss $negative Ladung$.

Die Polarisation tritt in Isolatoren auf, wenn diese einem elektrischen Feld ausgesetzt werden. Dabei richten sich die Moleküle des Isolators entsprechend dem äußeren Feld aus. Bei manchen Materialien entstehen erst durch das äußere Feld elektrische Dipole.

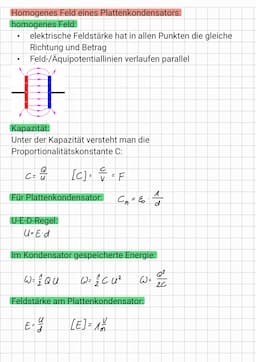

Der Plattenkondensator und seine Eigenschaften

Der Plattenkondensator ist ein wichtiges Beispiel für ein homogenes elektrisches Feld. Zwischen seinen Platten herrscht eine konstante elektrische Feldstärke.

Formel: Die Kondensator Entladen Formel Spannung lautet U = E·d, wobei E die elektrische Feldstärke und d der Plattenabstand ist.

Die Kapazität C eines Kondensators ist definiert als das Verhältnis von gespeicherter Ladung Q zur anliegenden Spannung U: C = Q/U. Für einen Plattenkondensator gilt speziell: C = ε₀·A/d, wobei A die Plattenfläche und d der Plattenabstand ist.

Die im Kondensator gespeicherte Energie lässt sich durch verschiedene Formeln ausdrücken, beispielsweise W = ½·Q·U oder W = ½·C·U². Diese Energie ist besonders wichtig für die Entladung Kondensator Erklärung und praktische Anwendungen.

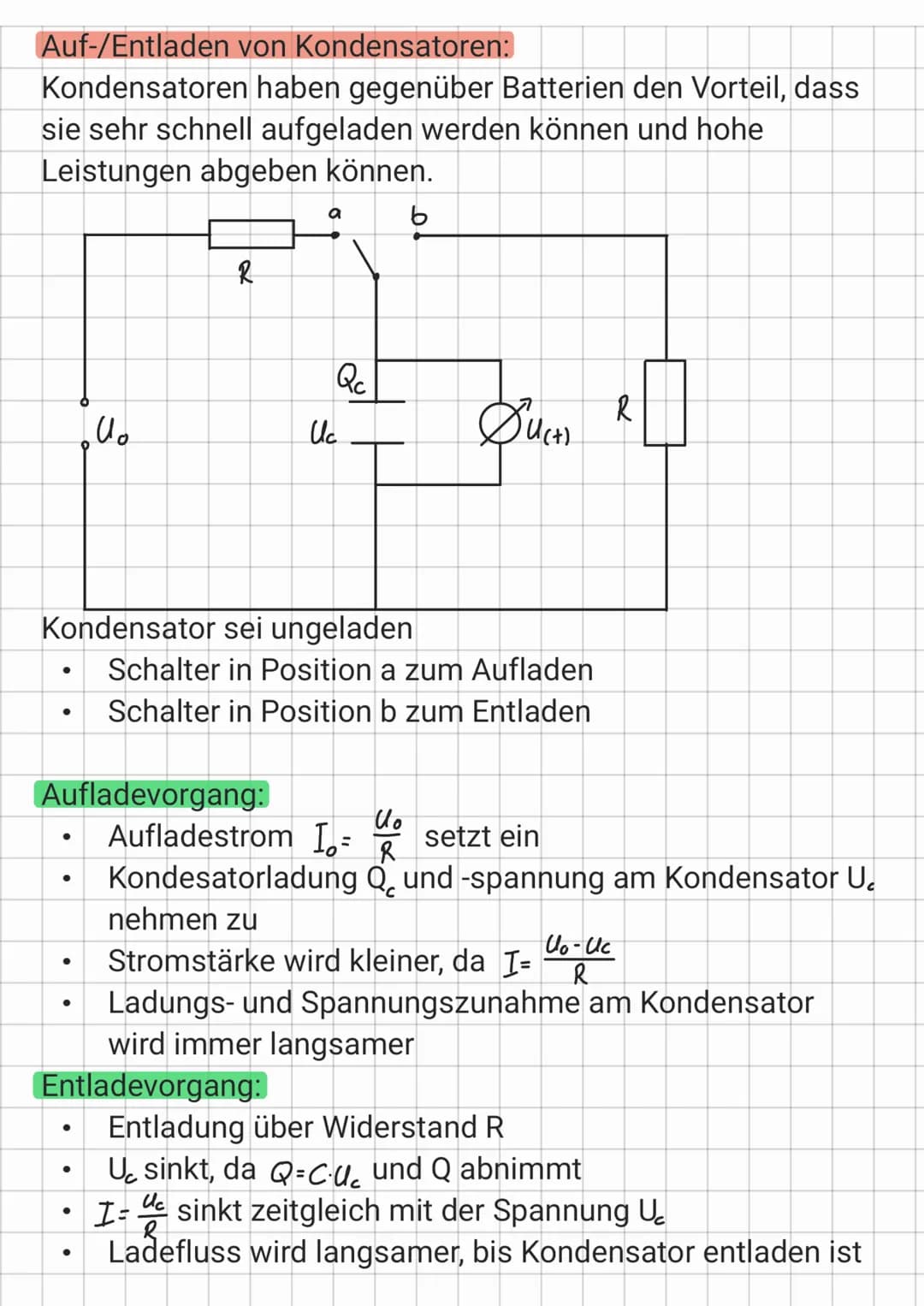

Kondensatoren: Auf- und Entladeverhalten

Der Entladung Kondensator Erklärung beginnt mit dem grundlegenden Verständnis der Funktionsweise. Ein Kondensator speichert elektrische Energie und kann diese später wieder abgeben. Im Vergleich zu Batterien bieten Kondensatoren den bedeutenden Vorteil, dass sie sich sehr schnell aufladen lassen und hohe Leistungen in kurzer Zeit bereitstellen können.

Definition: Die Kondensator Entladen Schaltung besteht aus dem Kondensator selbst, einem Widerstand R und einem Schalter mit zwei Positionen $a für Laden, b für Entladen$.

Beim Aufladevorgang fließt zunächst ein maximaler Strom I=U₀/R. Die Kondensator Entladen Formel Spannung zeigt, dass die Spannung am Kondensator exponentiell ansteigt, während der Ladestrom kontinuierlich abnimmt. Dies lässt sich durch die Formel U$t$ = U₀$1-e^(-t/RC$) beschreiben, wobei RC die Zeitkonstante τ darstellt.

Die Entladekurve Kondensator folgt einem ähnlichen, aber umgekehrten Prinzip. Beim Entladevorgang über einen Widerstand R sinkt die Spannung exponentiell ab. Der Entladestrom Kondensator berechnen lässt sich mit der Formel I$t$ = $U₀/R$e^$-t/RC$. Die charakteristische Zeitkonstante τ = RC bestimmt dabei, wie schnell sich der Kondensator entlädt.

Mathematische Beschreibung der Kondensatorvorgänge

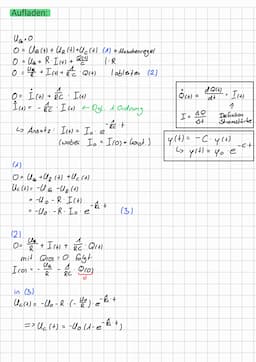

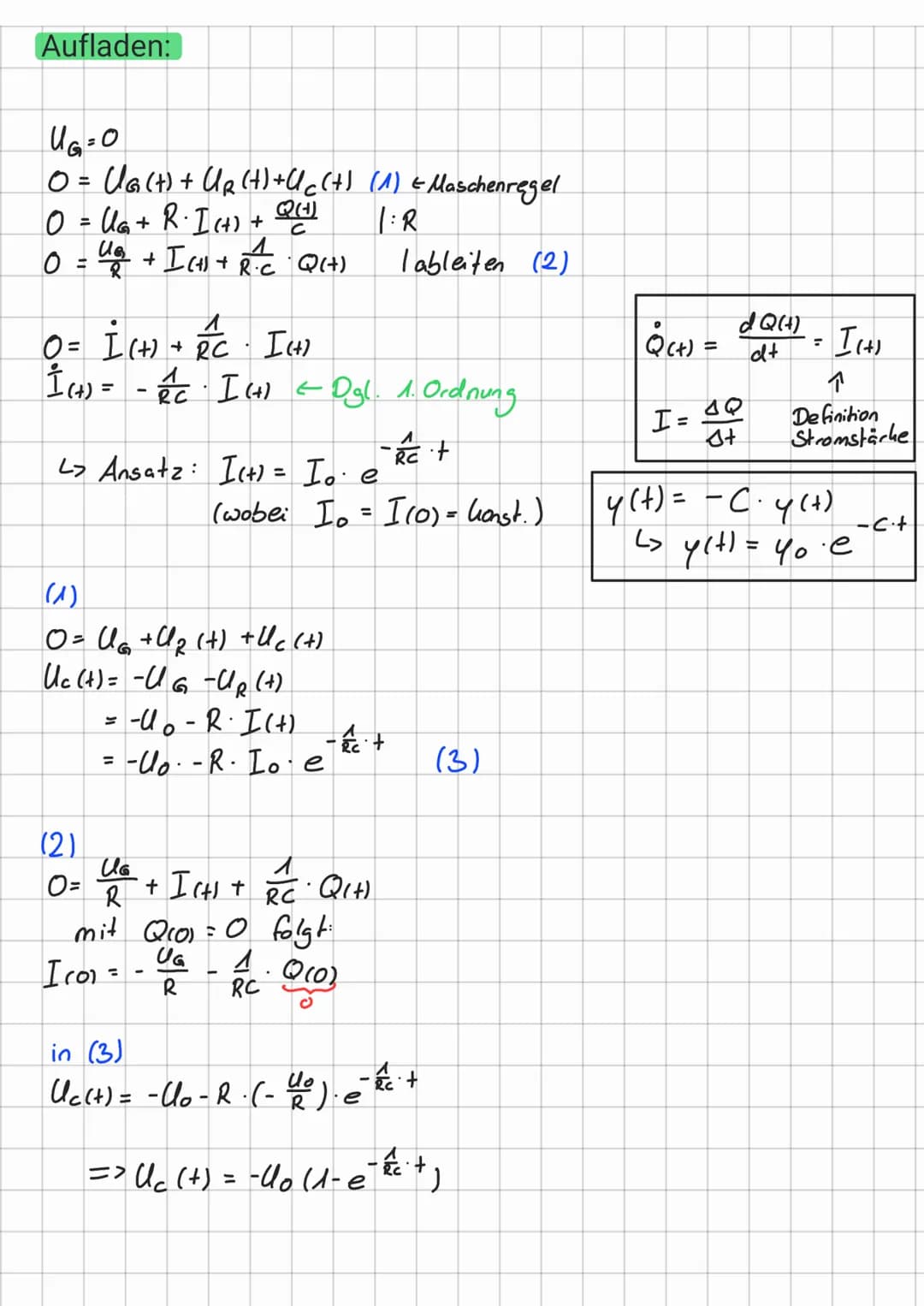

Die mathematische Analyse des Aufladevorgangs basiert auf der Maschenregel. Für die Aufladung gilt die Differentialgleichung erster Ordnung: dU/dt + U/$RC$ = U₀/$RC$. Diese fundamentale Gleichung beschreibt das zeitliche Verhalten der Spannung am Kondensator.

Highlight: Die Kondensator Entladen Formel Zeit τ = RC ist die Zeitkonstante, die angibt, nach welcher Zeit die Spannung auf 1/e $etwa 37$ ihres Anfangswertes abgefallen ist.

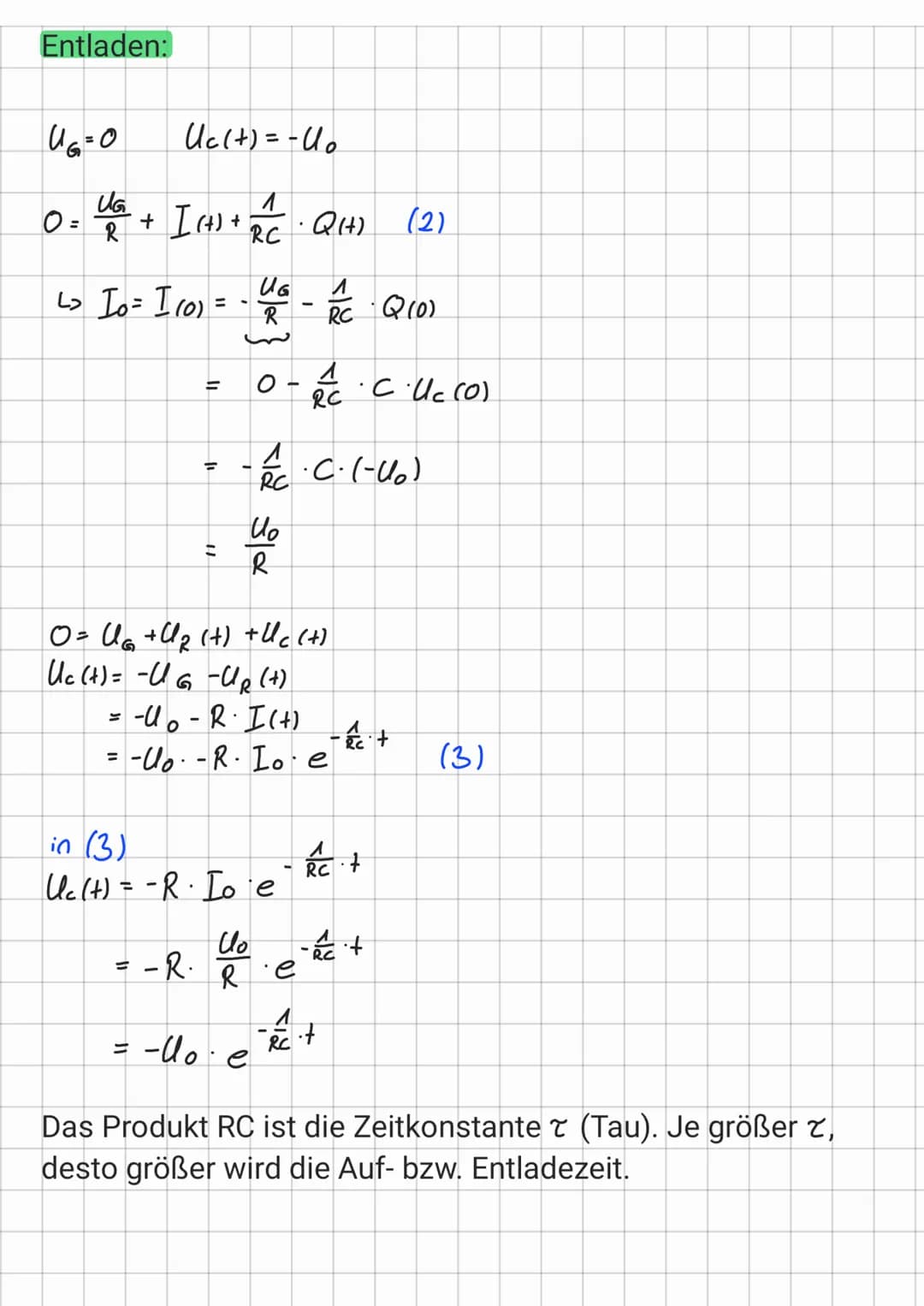

Die Lösung der Differentialgleichung führt zur bekannten Exponentialfunktion für die Spannung während des Aufladens: U$t$ = U₀$1-e^(-t/RC$). Analog ergibt sich für die Entladung: U$t$ = U₀e^$-t/RC$. Diese Formeln sind essentiell für die Berechnung der Kondensator entladen Glühbirne Anwendungen.

Der Zusammenhang zwischen Ladung und Spannung wird durch die Kapazität C bestimmt: Q = C·U. Dies ermöglicht die Berechnung der gespeicherten Energie E = ½CU².

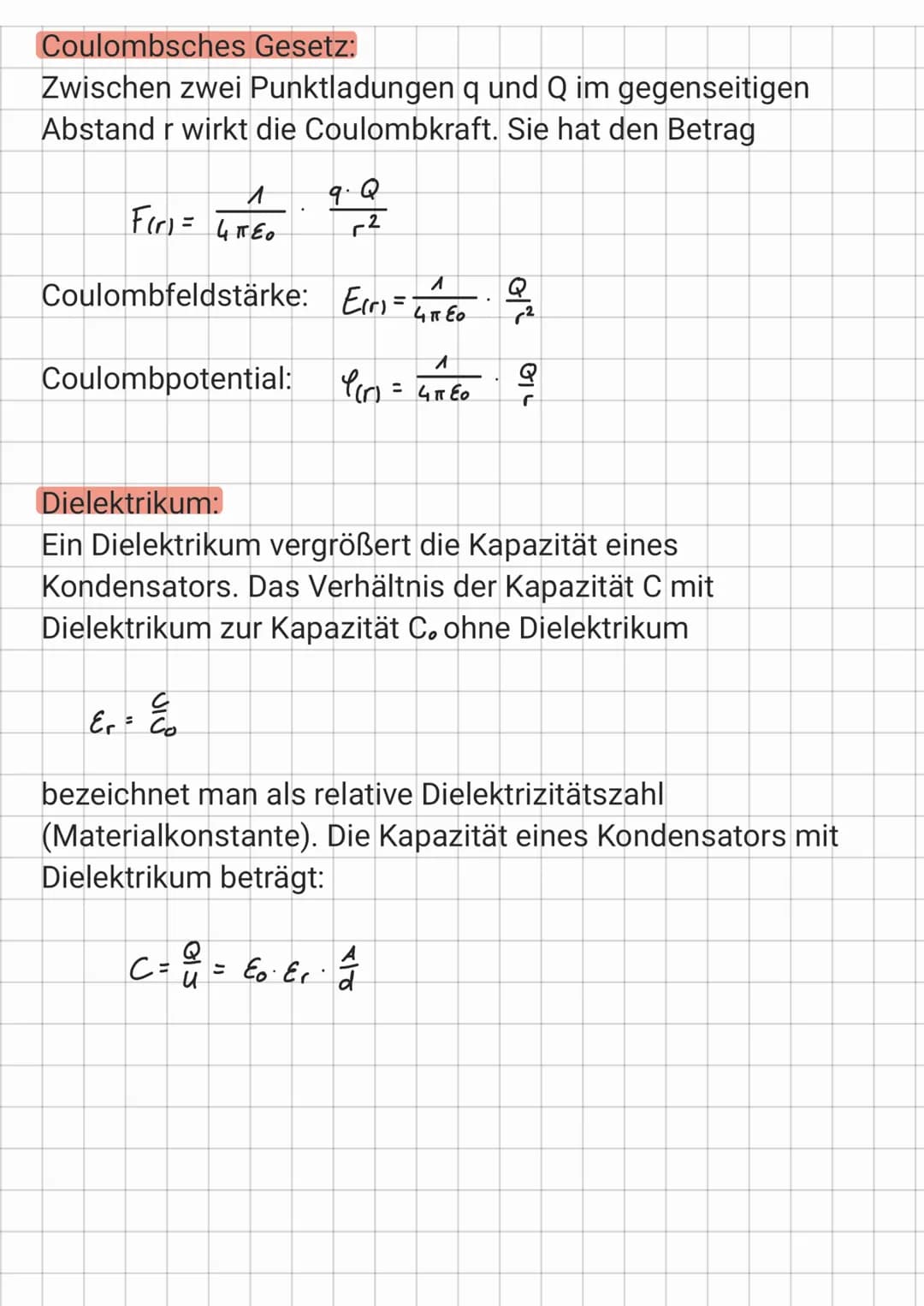

Coulombsches Gesetz und elektrische Felder

Das Coulombsche Gesetz beschreibt die Kraft zwischen elektrischen Ladungen und bildet die Grundlage für das Verständnis elektrischer Felder. Die Feldlinien elektrisches Feld visualisieren die Kraftwirkung im Raum.

Beispiel: Die Coulombkraft zwischen zwei Punktladungen q und Q im Abstand r beträgt F = $1/4πε₀$ · $q·Q/r²$.

Die elektrische Feldstärke E und das elektrische Potential φ sind fundamentale Größen zur Beschreibung elektrischer Felder. Das elektrische Feld magnetisches Feld Unterschied zeigt sich in der Art der Kraftwirkung und der geometrischen Anordnung der Feldlinien.

Ein Dielektrikum zwischen den Kondensatorplatten erhöht die Kapazität um den Faktor εᵣ $relative Dielektrizitätszahl$. Die resultierende Kapazität berechnet sich zu C = ε₀·εᵣ·A/d.

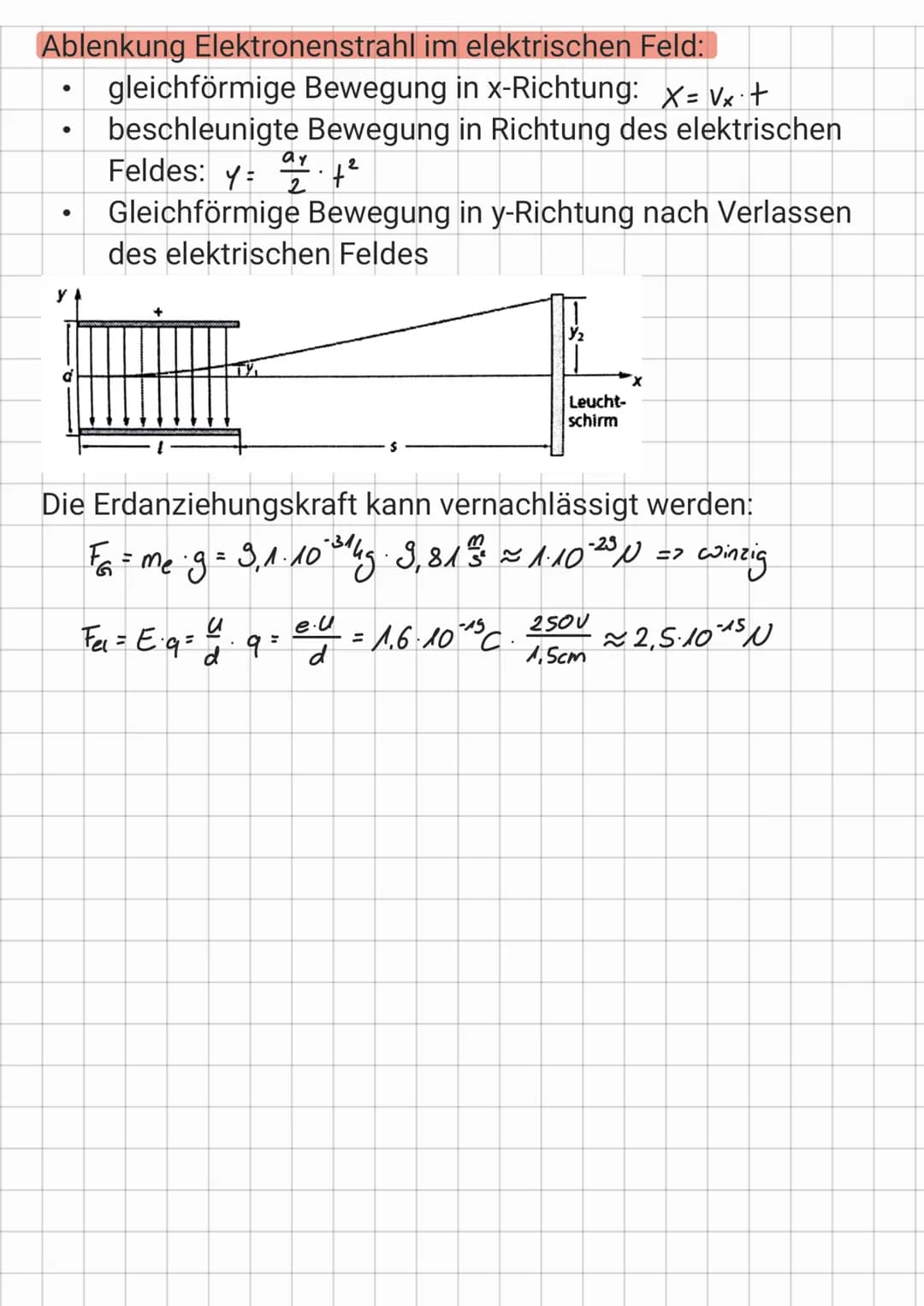

Elektronenstrahl im elektrischen Feld

Die Ablenkung eines Elektronenstrahls im elektrischen Feld demonstriert die praktische Anwendung der elektrische und magnetische Felder Physik. Die Bewegung der Elektronen folgt dabei einer Überlagerung aus gleichförmiger Bewegung in x-Richtung und beschleunigter Bewegung in Feldrichtung.

Formel: Die Beschleunigung in y-Richtung beträgt a = $e·E$/m, wobei e die Elementarladung, E die elektrische Feldstärke und m die Elektronenmasse ist.

Die Bahnkurve im elektrischen Feld entspricht einer Parabel, während die Bewegung nach Verlassen des Feldes geradlinig-gleichförmig verläuft. Die Erdanziehungskraft kann dabei vernachlässigt werden, da die elektrische Kraft um viele Größenordnungen stärker ist.

Diese Prinzipien finden Anwendung in Oszilloskopen und Fernsehröhren, wo elektromagnetisches Feld zur gezielten Steuerung von Elektronenstrahlen genutzt wird.

Magnetische Felder und ihre Grundeigenschaften

Das magnetische Feld ist eines der fundamentalen Konzepte der Elektrische und magnetische Felder Physik. Magnete weisen charakteristische Eigenschaften auf, die sie zu einzigartigen physikalischen Phänomenen machen. Ein wesentliches Merkmal ist ihre Dipol-Natur - jeder Magnet besitzt einen Nord- und einen Südpol. Diese Eigenschaft führt zu dem bekannten Verhalten, dass sich gleichnamige Pole abstoßen, während sich ungleichnamige Pole anziehen.

Die magnetischen Feldlinien sind ein zentrales Konzept zum Verständnis magnetischer Felder. Diese unsichtbaren Linien folgen bestimmten Gesetzmäßigkeiten, die als die "3 Merkmale für magnetische Feldlinien" bekannt sind: Sie sind stets geschlossen und haben weder Anfang noch Ende, sie kreuzen oder berühren sich niemals, und sie verlaufen außerhalb des Magneten vom Nord- zum Südpol. Die Dichte dieser Feldlinien gibt Aufschluss über die Stärke des Magnetfeldes - je dichter die Linien, desto stärker das Feld.

Ein besonders wichtiges Werkzeug zum Verständnis der Wechselwirkung zwischen Strom und Magnetfeld ist die Drei-Finger-Regel der rechten Hand. Diese Regel hilft bei der Bestimmung der Richtung der Lorentzkraft, wenn ein stromdurchflossener Leiter sich in einem Magnetfeld befindet. Der Daumen zeigt dabei in Stromrichtung, der Zeigefinger in Richtung des Magnetfeldes, und der Mittelfinger gibt die Richtung der resultierenden Kraft an.

Merke: Die magnetische Feldstärke nimmt mit zunehmendem Abstand von der Quelle ab. Dies ist ein fundamentales Prinzip, das in vielen technischen Anwendungen berücksichtigt werden muss.

Elektromagnetische Wechselwirkungen und Feldtheorie

Der Elektrisches Feld magnetisches Feld Unterschied manifestiert sich in ihren unterschiedlichen Ursprüngen und Wirkungen. Während elektrische Felder von elektrischen Ladungen erzeugt werden, entstehen magnetische Felder durch bewegte Ladungen $Ströme$ oder permanente Magnete. Die Feldlinien elektrisches Feld unterscheiden sich von magnetischen dadurch, dass sie einen Anfang $positive Ladung$ und ein Ende $negative Ladung$ haben.

Das elektromagnetische Feld vereint beide Phänomene und zeigt die tiefe Verbindung zwischen elektrischen und magnetischen Kräften. Diese Elektrisches Feld magnetisches Feld Gemeinsamkeiten wurden erstmals von James Clerk Maxwell mathematisch beschrieben und bilden die Grundlage für unzählige moderne Technologien, von der Elektromotoren bis hin zu Transformatoren.

Ferromagnetische Materialien spielen eine besondere Rolle in der magnetischen Feldtheorie. Diese Materialien können durch ein externes Magnetfeld magnetisiert werden und behalten diese Magnetisierung teilweise bei. Dies erklärt, warum Magnete Materialien wie Eisen anziehen können und ist die Grundlage für viele praktische Anwendungen, von einfachen Kühlschrankmagneten bis hin zu hocheffizienten Elektromotoren.

Definition: Ein homogenes Magnetfeld ist ein Bereich, in dem die magnetische Feldstärke überall gleich groß und gleich gerichtet ist. Dies ist ein idealisierter Zustand, der in der Praxis nur näherungsweise erreicht werden kann.
