Stromkreis und elektrische Energie für Kinder erklärt

Stromkreise und elektrische Grundlagen für Kinder erklärt

Ein Stromkreis ist ein geschlossener Weg für elektrischen Strom. Er besteht aus einer Energiequelle, Leitern und elektrischen Geräten. Wichtige Konzepte umfassen:

Aufbau und Funktion eines Stromkreises
Schaltskizzen und Schaltlogik
Unterscheidung zwischen Leitern und Nichtleitern
Wirkungen von Strom (Wärme, Magnetismus)
Grundlegende elektrische Größen wie Stromstärke, Spannung und Leistung
Kirchhoffsche Gesetze für komplexere Schaltungen

9.7.2022

11324

STROMKEIS
Aufbau Plus- und Minuspol der Energiequelle mit beiden Anschlüssen des el. Geräts
verbunden Elektrischer Stromkreis
Die Stromricht

Öffnen

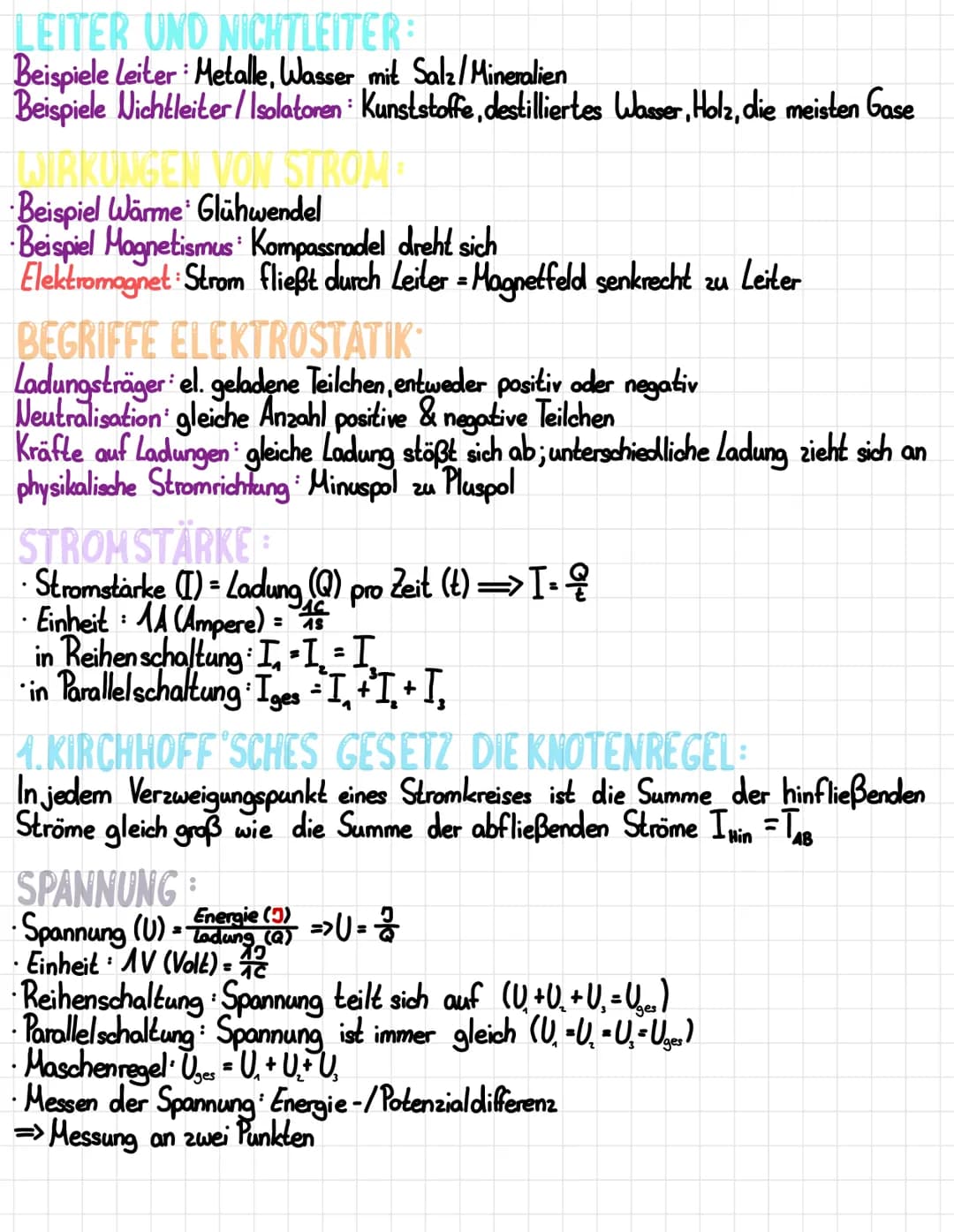

Leiter und Nichtleiter im Stromkreis

In der Physik des Stromkreises spielen Leiter und Nichtleiter eine wichtige Rolle. Sie bestimmen, wo der Strom fließen kann und wo nicht.

Example: Beispiele für elektrische Stromkreise mit Leitern sind Metalle und Wasser mit Salz oder Mineralien.

Example: Nichtleiter, auch Isolatoren genannt, sind zum Beispiel Kunststoffe, destilliertes Wasser, Holz und die meisten Gase.

Die Wirkungen von Strom sind vielfältig und interessant:

Wärme: Ein Beispiel hierfür ist die Glühwendel in einer Glühbirne.
Magnetismus: Eine Kompassnadel dreht sich in der Nähe eines stromdurchflossenen Leiters.

Highlight: Ein Elektromagnet entsteht, wenn Strom durch einen Leiter fließt. Das Magnetfeld steht dabei senkrecht zum Leiter.

In der Elektrostatik gibt es einige wichtige Begriffe zu beachten:

Ladungsträger sind elektrisch geladene Teilchen, entweder positiv oder negativ.
Neutralisation tritt auf, wenn die Anzahl positiver und negativer Teilchen gleich ist.
Gleiche Ladungen stoßen sich ab, unterschiedliche Ladungen ziehen sich an.

Die physikalische Stromrichtung verläuft vom Minuspol zum Pluspol.

Öffnen

Elektrische Größen und Gesetze

Die Stromstärke $I$ ist eine wichtige Größe in der Elektrophysik. Sie wird definiert als Ladung $Q$ pro Zeit $t$ : I = Q/t

Definition: Die Einheit der Stromstärke ist Ampere $A$ . 1 A = 1 C/s

In verschiedenen Schaltungen gelten unterschiedliche Regeln für die Stromstärke:

In einer Reihenschaltung ist die Stromstärke überall gleich.
In einer Parallelschaltung addieren sich die Teilströme: I_ges = I₁ + I₂

Das 1. Kirchhoffsche Gesetz, auch Knotenregel genannt, besagt: In jedem Verzweigungspunkt eines Stromkreises ist die Summe der hinfließenden Ströme gleich der Summe der abfließenden Ströme.

Die Spannung $U$ ist eine weitere wichtige Größe. Sie wird definiert als Energie $E$ pro Ladung $Q$ : U = E/Q

Definition: Die Einheit der Spannung ist Volt $V$ . 1 V = 1 J/C

Auch für die Spannung gelten in verschiedenen Schaltungen unterschiedliche Regeln:

In einer Reihenschaltung teilt sich die Spannung auf: U_ges = U₁ + U₂
In einer Parallelschaltung ist die Spannung überall gleich: U = U₁ = U₂ = U_ges

Die Maschenregel besagt: U_ges = U₁ + U₂ + U₃

Highlight: Die Spannung wird als Energie- oder Potenzialdifferenz zwischen zwei Punkten gemessen.

Öffnen

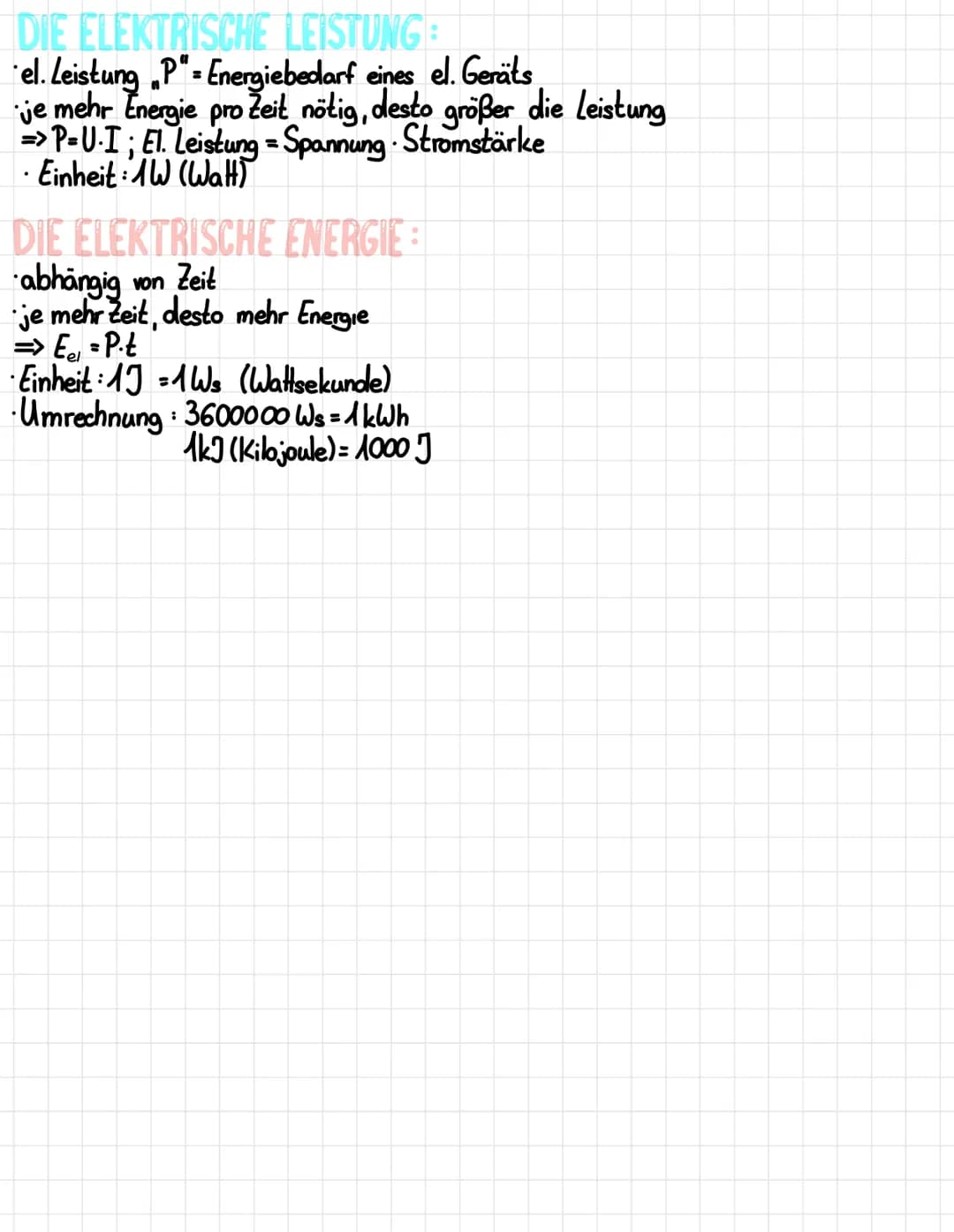

Elektrische Leistung und Energie

Die elektrische Leistung $P$ beschreibt den Energiebedarf eines elektrischen Geräts. Je mehr Energie pro Zeit benötigt wird, desto größer ist die Leistung.

Definition: Die elektrische Leistung Formel lautet: P = U · I

Die Einheit der elektrischen Leistung ist Watt $W$ .

Die elektrische Energie $E$ hängt von der Zeit ab. Je länger ein Gerät in Betrieb ist, desto mehr Energie verbraucht es.

Definition: Die elektrische Energie Formel lautet: E = P · t

Die Einheit der elektrischen Energie ist Joule $J$ oder Wattsekunde $Ws$ .

Vocabulary: 1 Kilowattstunde $kWh$ = 3.600.000 Ws Vocabulary: 1 Kilojoule $kJ$ = 1000 J

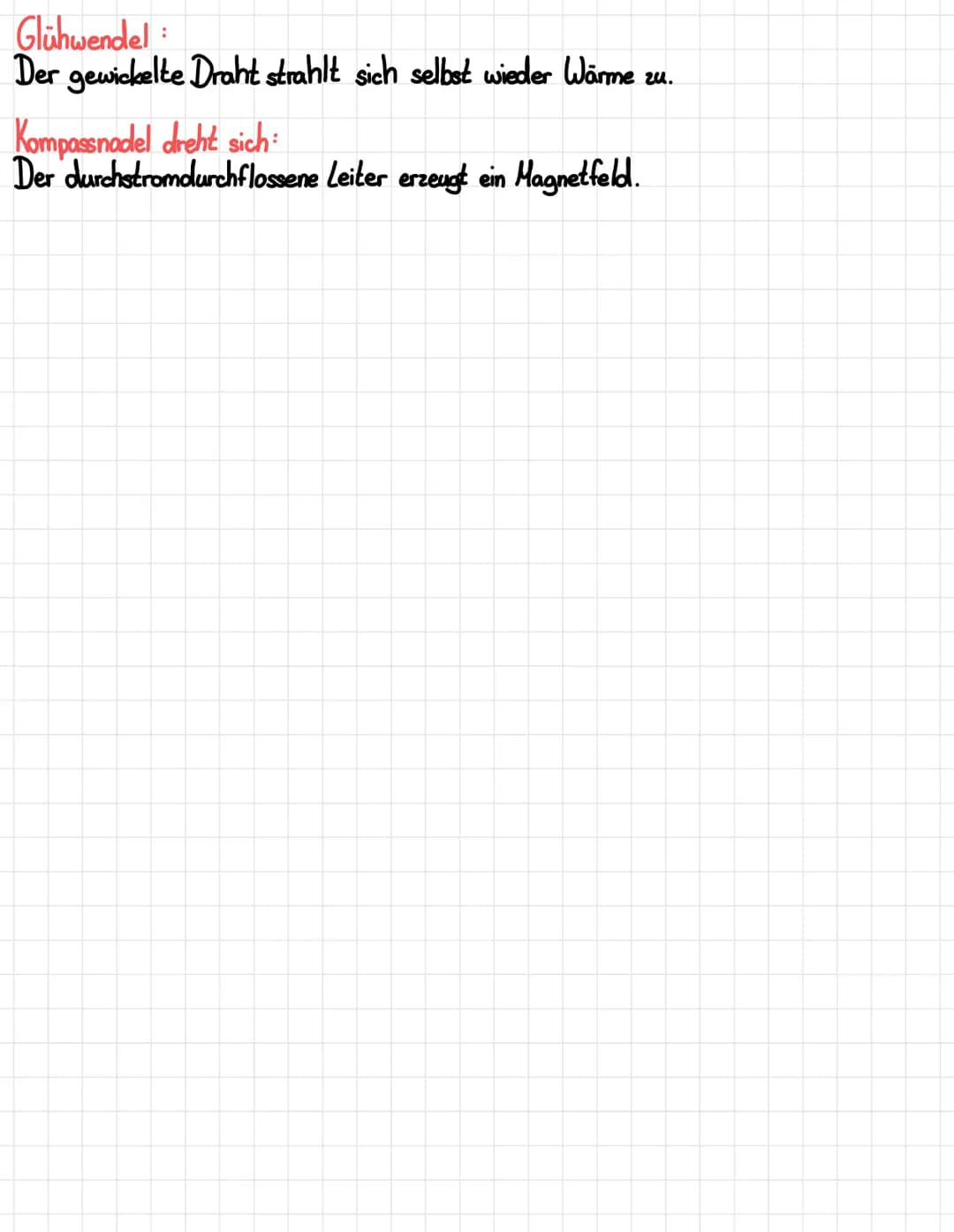

Zum Abschluss noch zwei interessante Phänomene:

Glühwendel: Der gewickelte Draht strahlt sich selbst Wärme zu.
Kompassnadel: Ein stromdurchflossener Leiter erzeugt ein Magnetfeld, das die Nadel ausrichtet.

Diese Grundlagen helfen, die faszinierende Welt der Elektrizität besser zu verstehen und Stromkreise zu bauen.

Nichts passendes dabei? Erkunde andere Fachbereiche.

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

Knowunity wurde bei Apple als "Featured Story" ausgezeichnet und hat die App-Store-Charts in der Kategorie Bildung in Deutschland, Italien, Polen, der Schweiz und dem Vereinigten Königreich regelmäßig angeführt. Werde noch heute Mitglied bei Knowunity und hilf Millionen von Schüler:innen auf der ganzen Welt.

Laden im

Google Play

Laden im

App Store

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

4.9+

Durchschnittliche App-Bewertung

21 M

Schüler:innen lieben Knowunity

#1

In Bildungs-App-Charts in 17 Ländern

950 K+

Schüler:innen haben Lernzettel hochgeladen

Immer noch nicht überzeugt? Schau dir an, was andere Schüler:innen sagen...

iOS User

Ich liebe diese App so sehr, ich benutze sie auch täglich. Ich empfehle Knowunity jedem!! Ich bin damit von einer 4 auf eine 1 gekommen :D

Philipp, iOS User

Die App ist sehr einfach und gut gestaltet. Bis jetzt habe ich immer alles gefunden, was ich gesucht habe :D

Lena, iOS Userin

Ich liebe diese App ❤️, ich benutze sie eigentlich immer, wenn ich lerne.

Fächer

Physik

Astronomie

Sternsysteme

Physik

•

11.324

•

9. Juli 2022

•

4 Seiten

Stromkreis und elektrische Energie für Kinder erklärt

Lena

@_le_ne_

Stromkreise und elektrische Grundlagen für Kinder erklärt

Ein Stromkreis ist ein geschlossener Weg für elektrischen Strom. Er besteht aus einer Energiequelle, Leitern und elektrischen Geräten. Wichtige Konzepte umfassen:

Aufbau und Funktion eines Stromkreises
Schaltskizzen und Schaltlogik
Unterscheidung zwischen Leitern und... Mehr anzeigen

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Leiter und Nichtleiter im Stromkreis

In der Physik des Stromkreises spielen Leiter und Nichtleiter eine wichtige Rolle. Sie bestimmen, wo der Strom fließen kann und wo nicht.

Example: Beispiele für elektrische Stromkreise mit Leitern sind Metalle und Wasser mit Salz oder Mineralien.

Example: Nichtleiter, auch Isolatoren genannt, sind zum Beispiel Kunststoffe, destilliertes Wasser, Holz und die meisten Gase.

Die Wirkungen von Strom sind vielfältig und interessant:

Wärme: Ein Beispiel hierfür ist die Glühwendel in einer Glühbirne.

Magnetismus: Eine Kompassnadel dreht sich in der Nähe eines stromdurchflossenen Leiters.

Highlight: Ein Elektromagnet entsteht, wenn Strom durch einen Leiter fließt. Das Magnetfeld steht dabei senkrecht zum Leiter.

In der Elektrostatik gibt es einige wichtige Begriffe zu beachten:

Ladungsträger sind elektrisch geladene Teilchen, entweder positiv oder negativ.

Neutralisation tritt auf, wenn die Anzahl positiver und negativer Teilchen gleich ist.

Gleiche Ladungen stoßen sich ab, unterschiedliche Ladungen ziehen sich an.

Die physikalische Stromrichtung verläuft vom Minuspol zum Pluspol.

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Elektrische Größen und Gesetze

Die Stromstärke $I$ ist eine wichtige Größe in der Elektrophysik. Sie wird definiert als Ladung $Q$ pro Zeit $t$ : I = Q/t

Definition: Die Einheit der Stromstärke ist Ampere $A$ . 1 A = 1 C/s

In verschiedenen Schaltungen gelten unterschiedliche Regeln für die Stromstärke:

In einer Reihenschaltung ist die Stromstärke überall gleich.

In einer Parallelschaltung addieren sich die Teilströme: I_ges = I₁ + I₂

Das 1. Kirchhoffsche Gesetz, auch Knotenregel genannt, besagt: In jedem Verzweigungspunkt eines Stromkreises ist die Summe der hinfließenden Ströme gleich der Summe der abfließenden Ströme.

Die Spannung $U$ ist eine weitere wichtige Größe. Sie wird definiert als Energie $E$ pro Ladung $Q$ : U = E/Q

Definition: Die Einheit der Spannung ist Volt $V$ . 1 V = 1 J/C

Auch für die Spannung gelten in verschiedenen Schaltungen unterschiedliche Regeln:

In einer Reihenschaltung teilt sich die Spannung auf: U_ges = U₁ + U₂

In einer Parallelschaltung ist die Spannung überall gleich: U = U₁ = U₂ = U_ges

Die Maschenregel besagt: U_ges = U₁ + U₂ + U₃

Highlight: Die Spannung wird als Energie- oder Potenzialdifferenz zwischen zwei Punkten gemessen.

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Elektrische Leistung und Energie

Die elektrische Leistung $P$ beschreibt den Energiebedarf eines elektrischen Geräts. Je mehr Energie pro Zeit benötigt wird, desto größer ist die Leistung.

Definition: Die elektrische Leistung Formel lautet: P = U · I

Die Einheit der elektrischen Leistung ist Watt $W$ .

Die elektrische Energie $E$ hängt von der Zeit ab. Je länger ein Gerät in Betrieb ist, desto mehr Energie verbraucht es.

Definition: Die elektrische Energie Formel lautet: E = P · t

Die Einheit der elektrischen Energie ist Joule $J$ oder Wattsekunde $Ws$ .

Vocabulary: 1 Kilowattstunde $kWh$ = 3.600.000 Ws Vocabulary: 1 Kilojoule $kJ$ = 1000 J

Zum Abschluss noch zwei interessante Phänomene:

Glühwendel: Der gewickelte Draht strahlt sich selbst Wärme zu.

Kompassnadel: Ein stromdurchflossener Leiter erzeugt ein Magnetfeld, das die Nadel ausrichtet.

Diese Grundlagen helfen, die faszinierende Welt der Elektrizität besser zu verstehen und Stromkreise zu bauen.

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

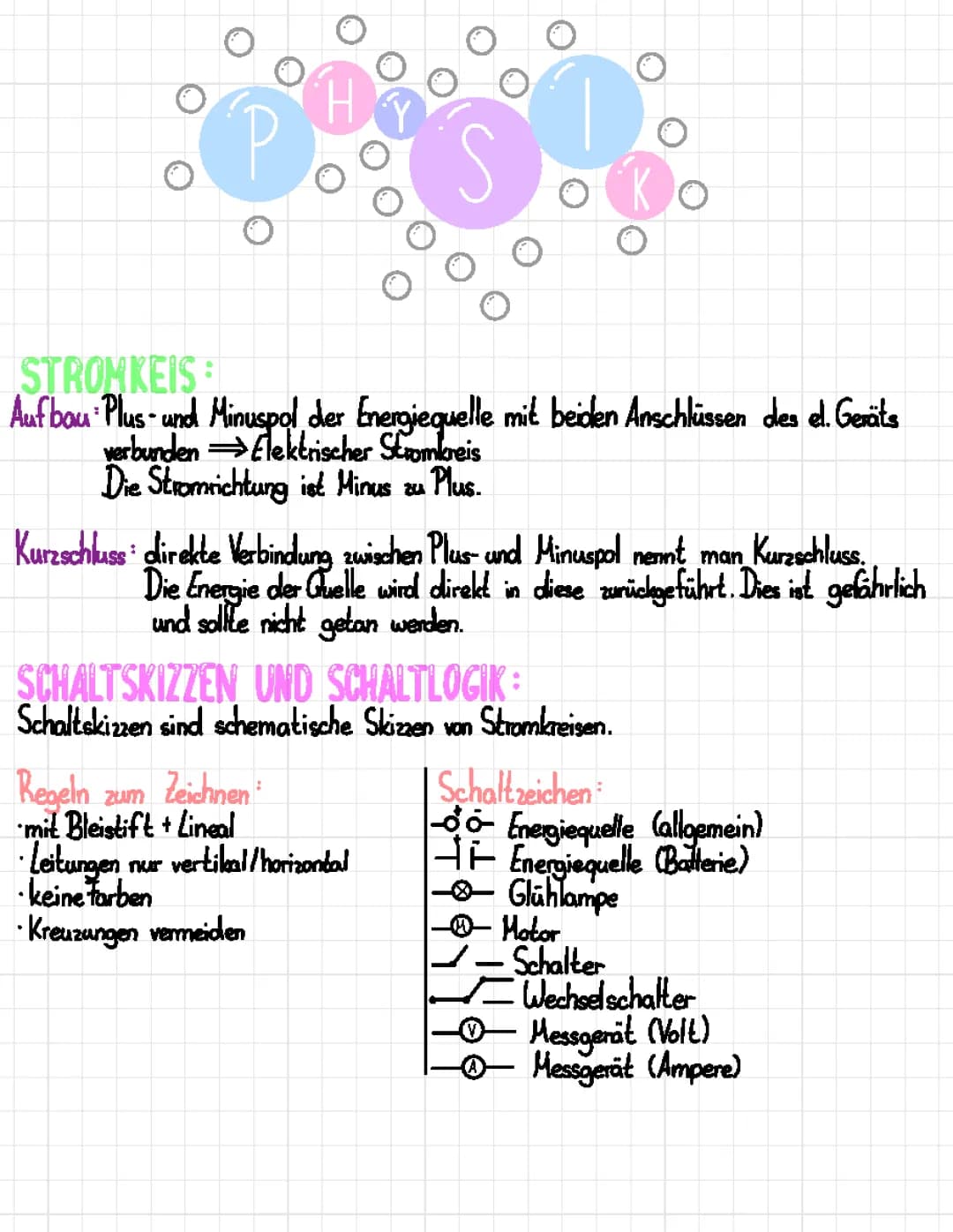

Aufbau und Funktionsweise eines Stromkreises

Ein Stromkreis für Kinder erklärt besteht aus mehreren wichtigen Komponenten. Der Pluspol und Minuspol der Energiequelle sind mit den Anschlüssen des elektrischen Geräts verbunden. Die Stromrichtung verläuft vom Minuspol zum Pluspol.

Definition: Ein geschlossener Stromkreis ist eine vollständige Verbindung, die den Stromfluss ermöglicht.

Es ist wichtig, einen Kurzschluss zu vermeiden. Dies geschieht, wenn Plus- und Minuspol direkt verbunden werden, was gefährlich sein kann.

Highlight: Ein Kurzschluss kann gefährlich sein und sollte unbedingt vermieden werden!

Schaltskizzen und Schaltlogik sind wichtige Werkzeuge, um Stromkreise darzustellen. Beim Zeichnen von Schaltskizzen gibt es einige Regeln zu beachten:

Mit Bleistift und Lineal zeichnen

Leitungen nur vertikal oder horizontal darstellen

Keine Farben verwenden

Kreuzungen vermeiden

Vocabulary: Schaltzeichen sind standardisierte Symbole, die in Schaltskizzen verwendet werden, um elektrische Komponenten darzustellen.

Einige wichtige Schaltzeichen sind:

Energiequelle $allgemein$ : -o-

Batterie: mehrere Striche unterschiedlicher Länge

Glühlampe: Kreis mit Kreuz

Motor: Kreis mit M

Schalter: offener Kreis

Wechselschalter: drei Punkte mit Linie

Messgeräte: Kreis mit V $Volt$ oder A $Ampere$
