Laden im
Google Play
Herausbildung moderner strukturen in gesellschaft und staat
Bipolare welt und deutschland nach 1953
Die moderne industriegesellschaft zwischen fortschritt und krise
Das 20. jahrhundert
Deutschland zwischen demokratie und diktatur
Friedensschlüsse und ordnungen des friedens in der moderne
Der mensch und seine geschichte
Das geteilte deutschland und die wiedervereinigung
Imperialismus und erster weltkrieg
Europa und globalisierung
Die zeit des nationalsozialismus
Frühe neuzeit
Europa und die welt
Großreiche
Demokratie und freiheit
Alle Themen
Mensch-umwelt-beziehungen
Ressourcenkonflikte und ressourcenmanagement
China
Klimawandel und klimaschutz
Klima und vegetationszonen
Herausforderungen an die menschen des 21. jahrhunderts
Australien und ozeanien
Russland
Europa
Entwicklung in tropischen räumen
Die subpolare und polare zone
Planet erde
Entwicklungsperspektiven
Globalisierung
Usa
Alle Themen
8.5.2022
3661
172
Teilen
Speichern
Herunterladen

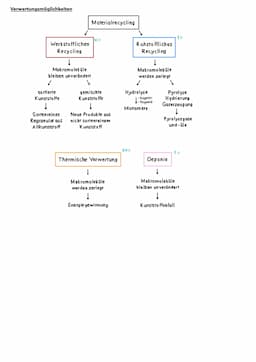

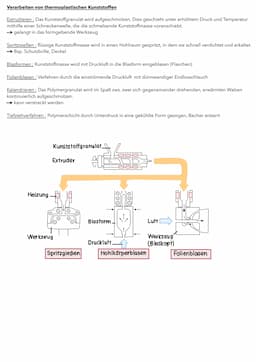

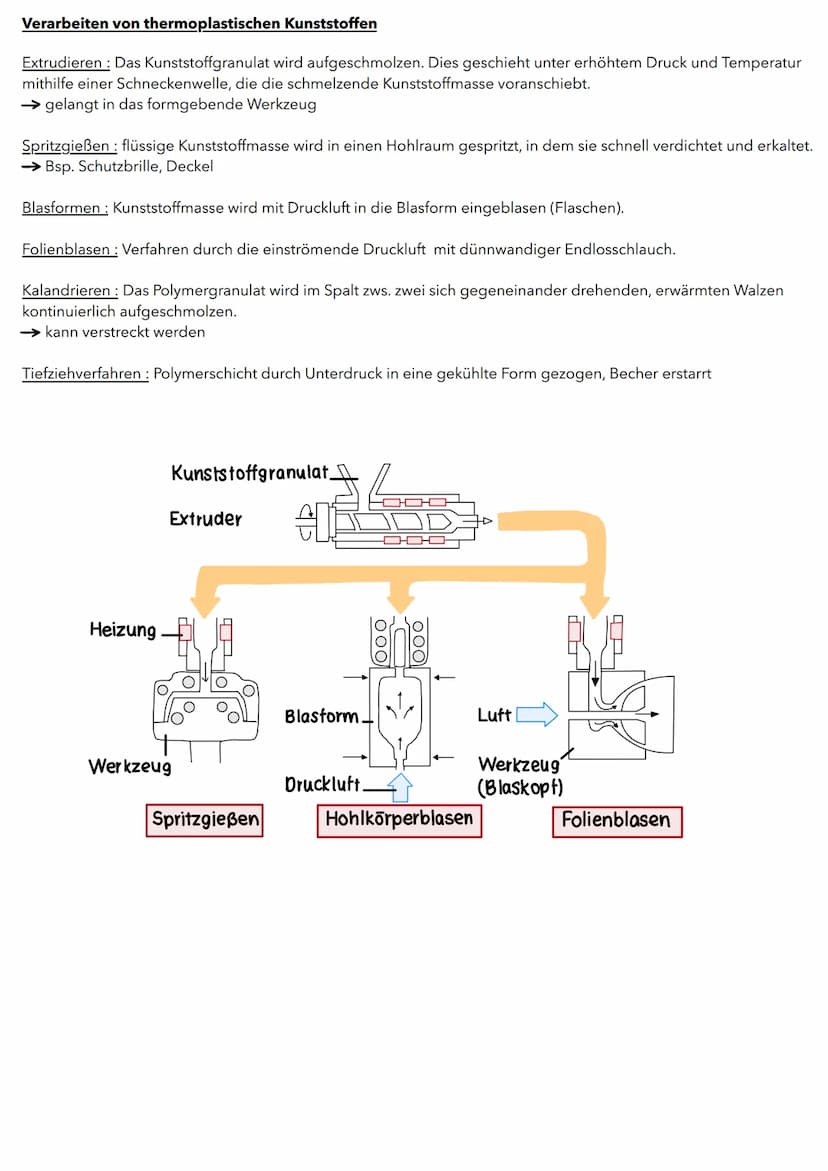

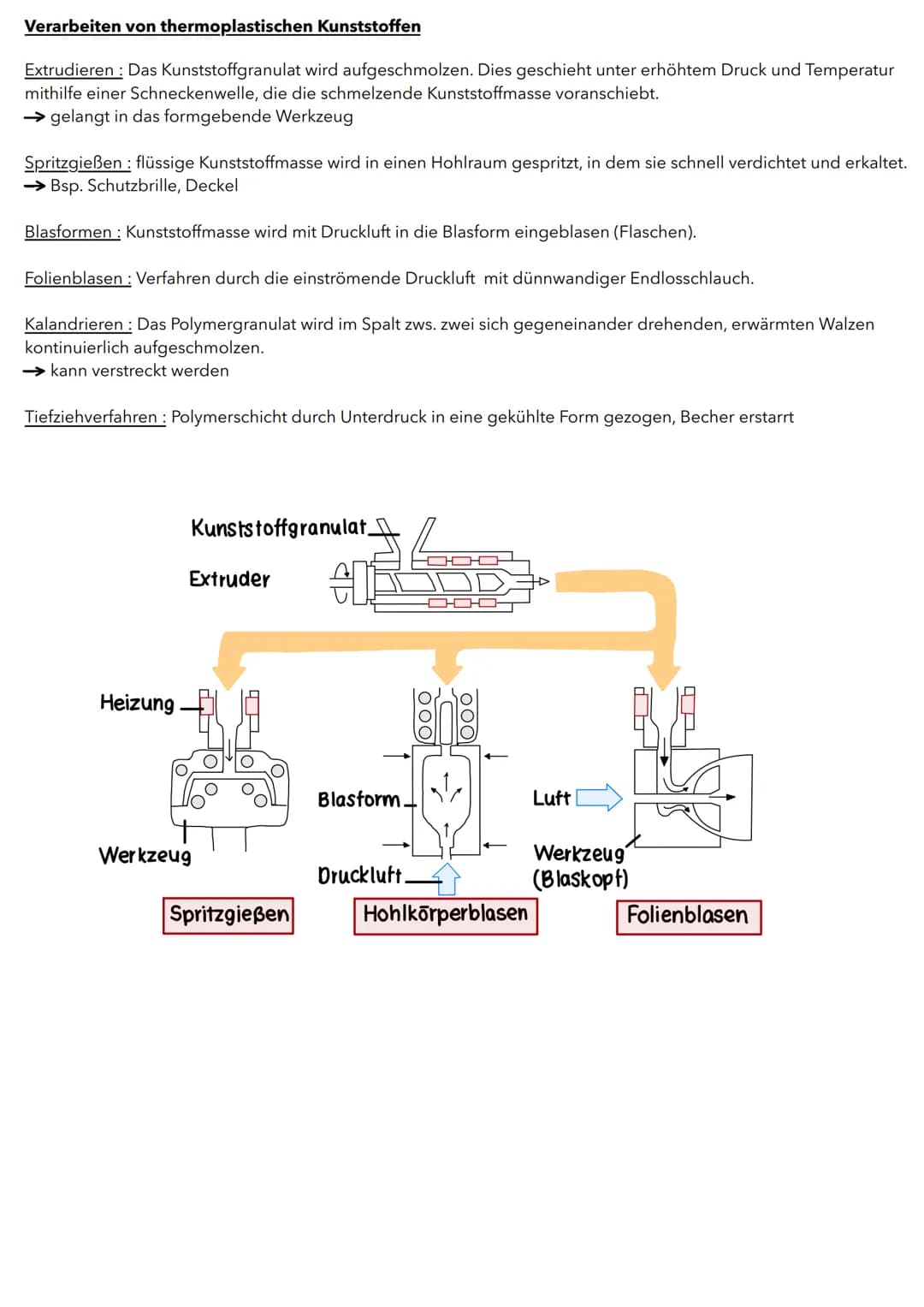

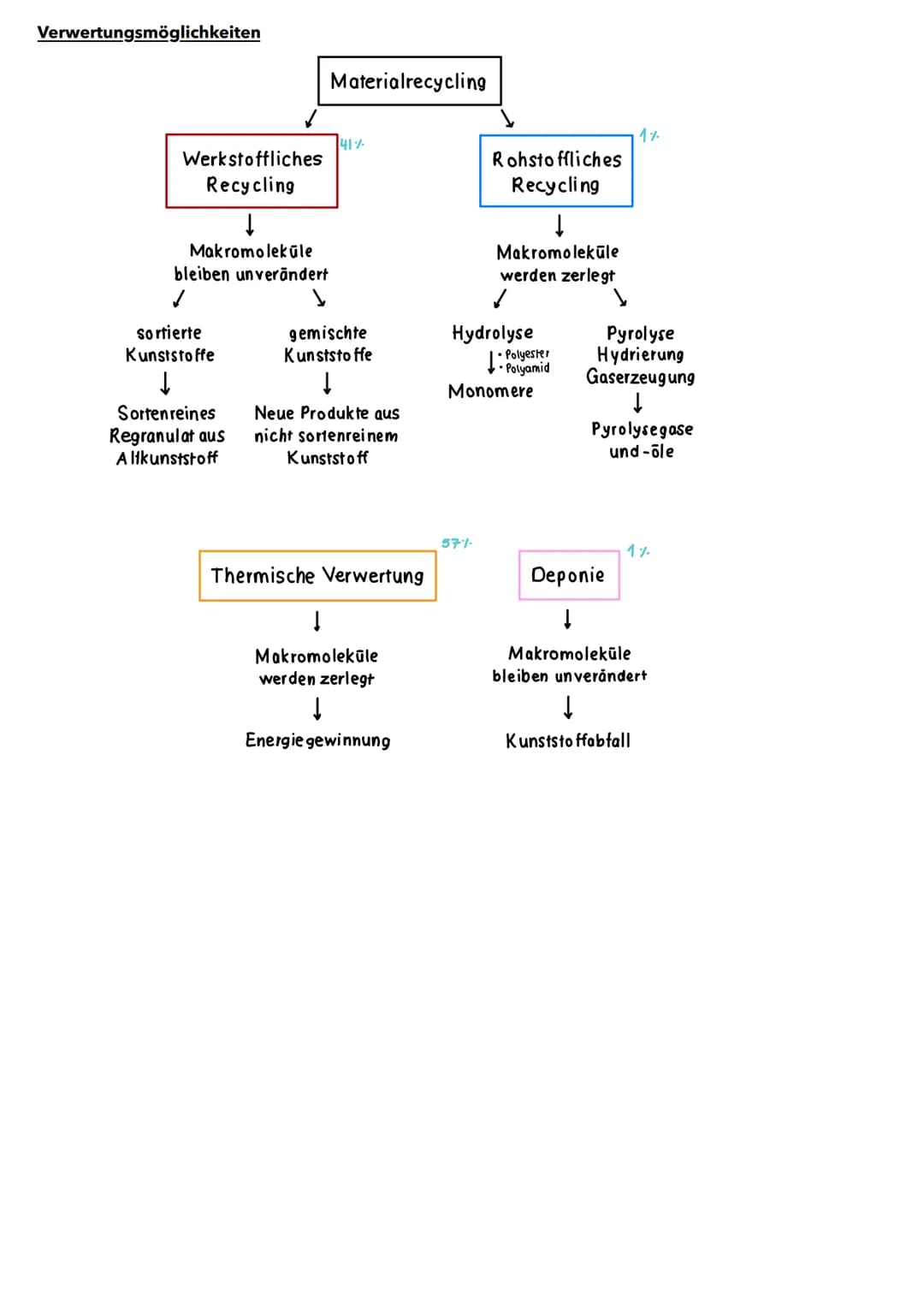

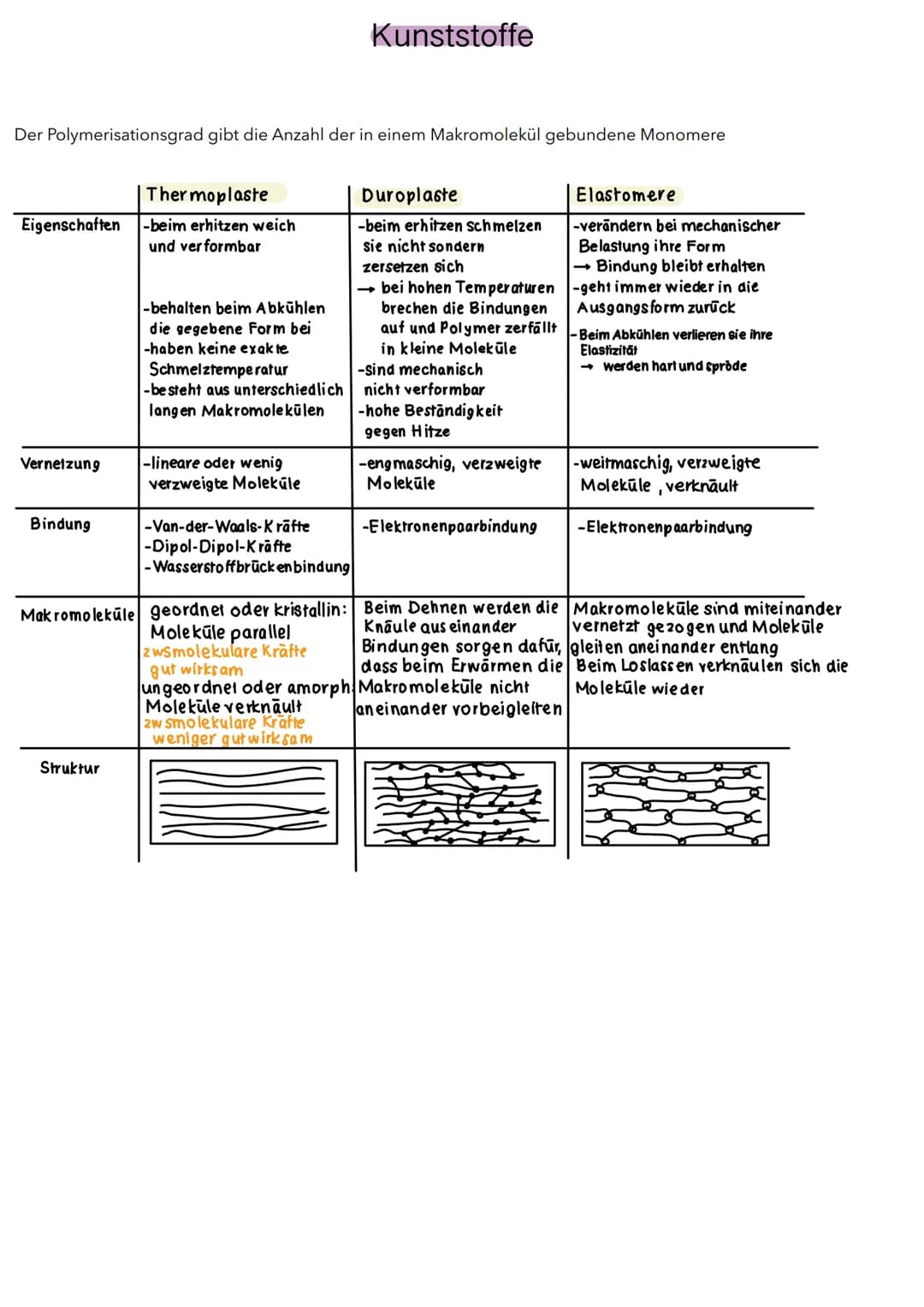

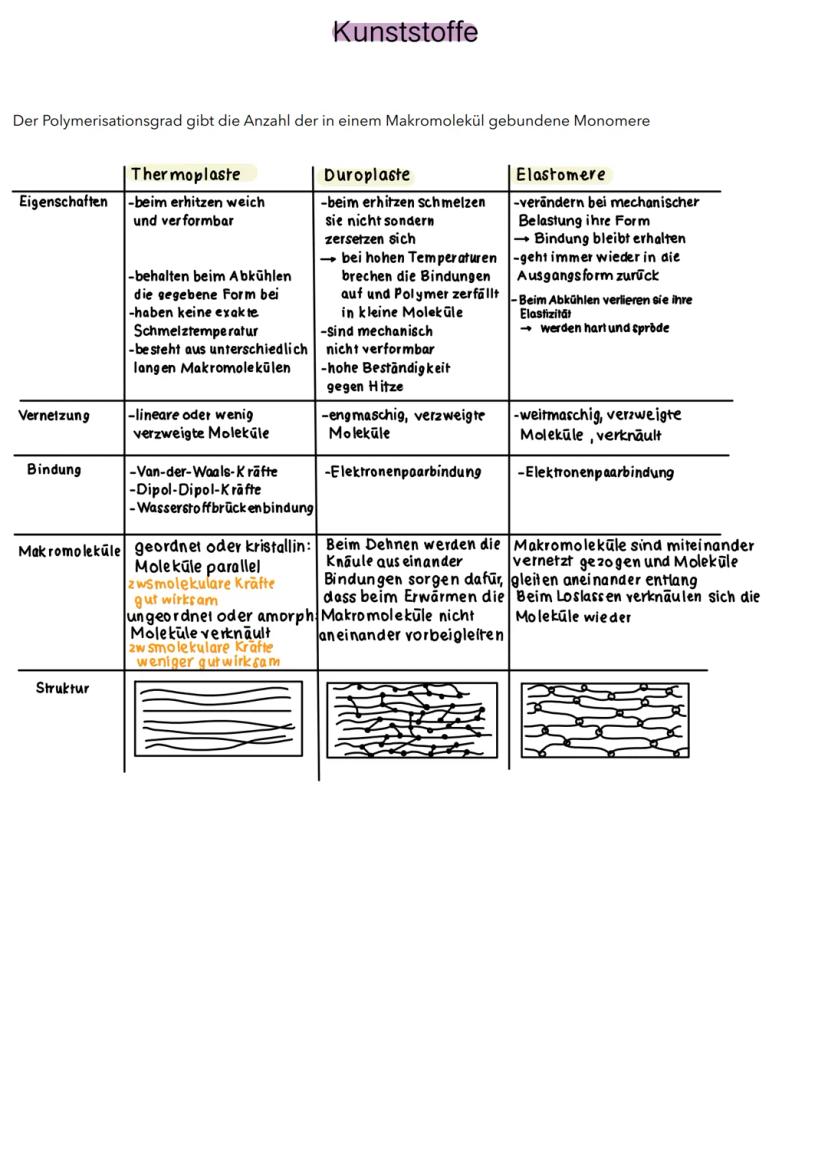

Der Polymerisationsgrad gibt die Anzahl der in einem Makromolekül gebundene Monomere Eigenschaften Vernetzung Bindung Thermoplaste -beim erhitzen weich und verformbar Struktur -behalten beim Abkühlen die gegebene Form bei -haben keine exakte Schmelztemperatur -besteht aus unterschiedlich langen Makromolekülen -lineare oder wenig verzweigte Moleküle -Van-der-Waals-Kräfte -Dipol-Dipol-Kräfte -Wasserstoffbrückenbindung Makromolekule geordnet oder kristallin: Molekule parallel zwsmolekulare Kräfte gut wirksam ungeordnet oder amorph Molekule verknault 2w Smolekulare Kräfte weniger gut wirksam Kunststoffe Duroplaste -beim erhitzen schmelzen sie nicht sondern zersetzen sich → bei hohen Temperaturen brechen die Bindungen auf und Polymer zerfällt in kleine Moleküle -Sind mechanisch nicht verformbar -hohe Beständigkeit gegen Hitze -engmaschig, verzweigte Moleküle -Elektronenpaarbindung Beim Dehnen werden die Knaule aus einander Bindungen sorgen dafür, dass beim Erwärmen die Makromoleküle nicht an einander vorbeigleiten Elastomere -verändern bei mechanischer Belastung ihre Form Bindung bleibt erhalten -geht immer wieder in die Ausgangsform zurück -Beim Abkühlen verlieren sie ihre Elastizität → werden hart und spröde -weitmaschig, verzweigte Moleküle, verknault -Elektronenpaarbindung Makromolekule sind miteinander vernetzt gezogen und Moleküle gleiten aneinander entlang Beim Loslassen verknäulen sich die Moleküle wie der Strukturformeln der Monomere Ethen ">c=c<" H Styrol Propen - - H Kat. CH3 H H H c=c C= Kat. H Kat. Polyethen (PE) Н CII Kat. H X-M H н н Polystyrol Vinylchlorid HH C-c+ I H C=C Polypropen (PP) Acrylnitril Polyacrylnitril (Dralon) H Kat. HJ. X<- H CENI CENI Н CH 3 n Tetrafluorethen IF C=C Polyvinylchlorid (PVC) FI Kat. H H n Polytetrafluoethan IFI IFI n Polymerisation Definition: -Kettenreaktion, bei der sich die Edukte (Monomere) über reaktive Doppelbindungen miteinander zu Polymeren mit Einfachbindungen und langen Ketten verbinden. In der starken exothermen Reaktion entstehen Polymerketten unterschiedlicher Länge,jedoch keine Nebenprodukten. radikal = ungepaartes Elektron wollen reagieren um eine volle Schale zu bekommen 0.) Erzeugung von Startradikalen Look 10 R Dibenzoylperoxid 1.) Kettenstart: Radikal greift Monomer an CH = CH₂ H H n I R- -C 1 H-U-H R-CH-C 2 2 Monomer Radikal" Oi 2.) Kettenwachstum : Verlängerung der Monomer- Radikale zur Radikalkette R. H H H H I I T I R-C-C I + 2CO2 Startradikal C-C. I H 3.) Kettenabbruch: Rekombination von Radikalen a) b) R. + R. R H H R. +RC-c-c-c. I HH HA I -C-C. I R-R H HA I I HH nendlose Schleife R-C-C-C-C. + I I...
iOS User
Philipp, iOS User
Lena, iOS Userin

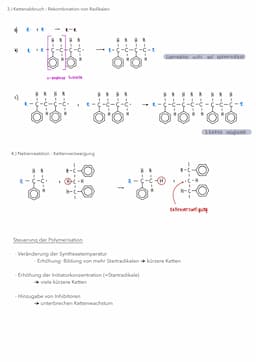

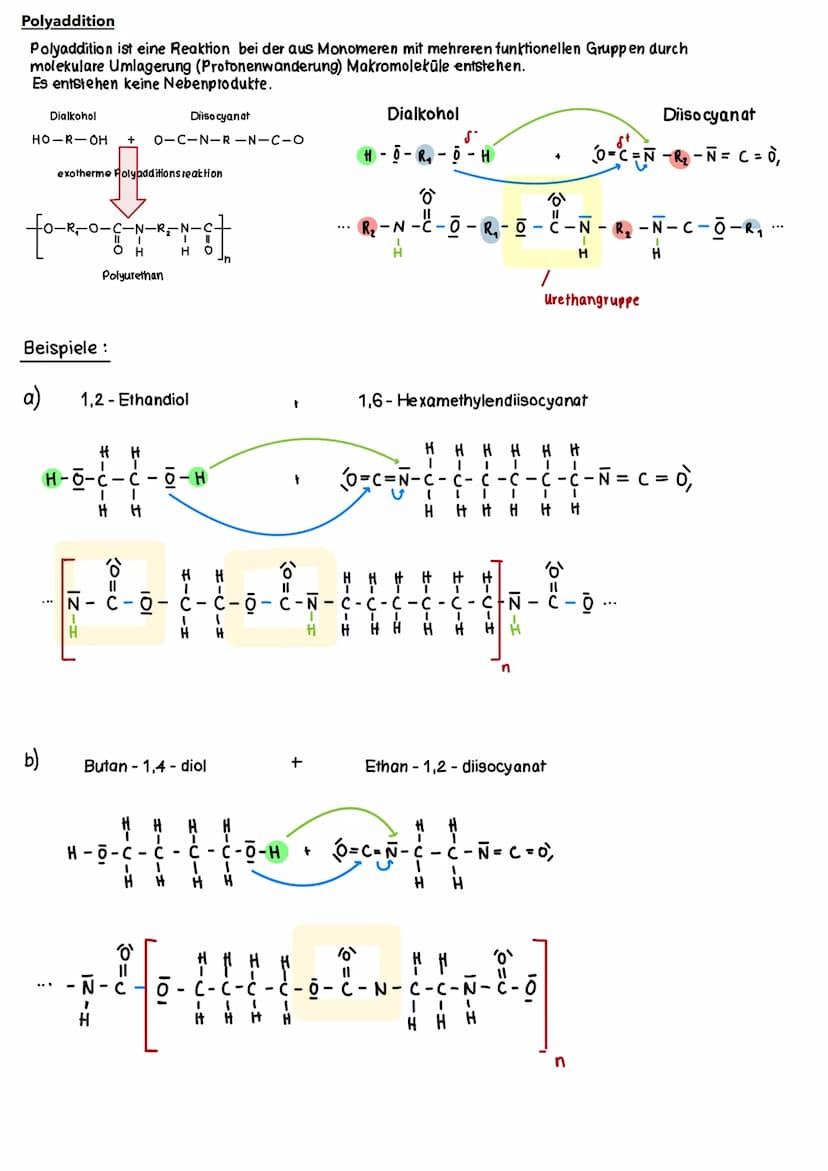

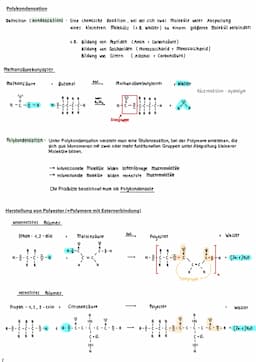

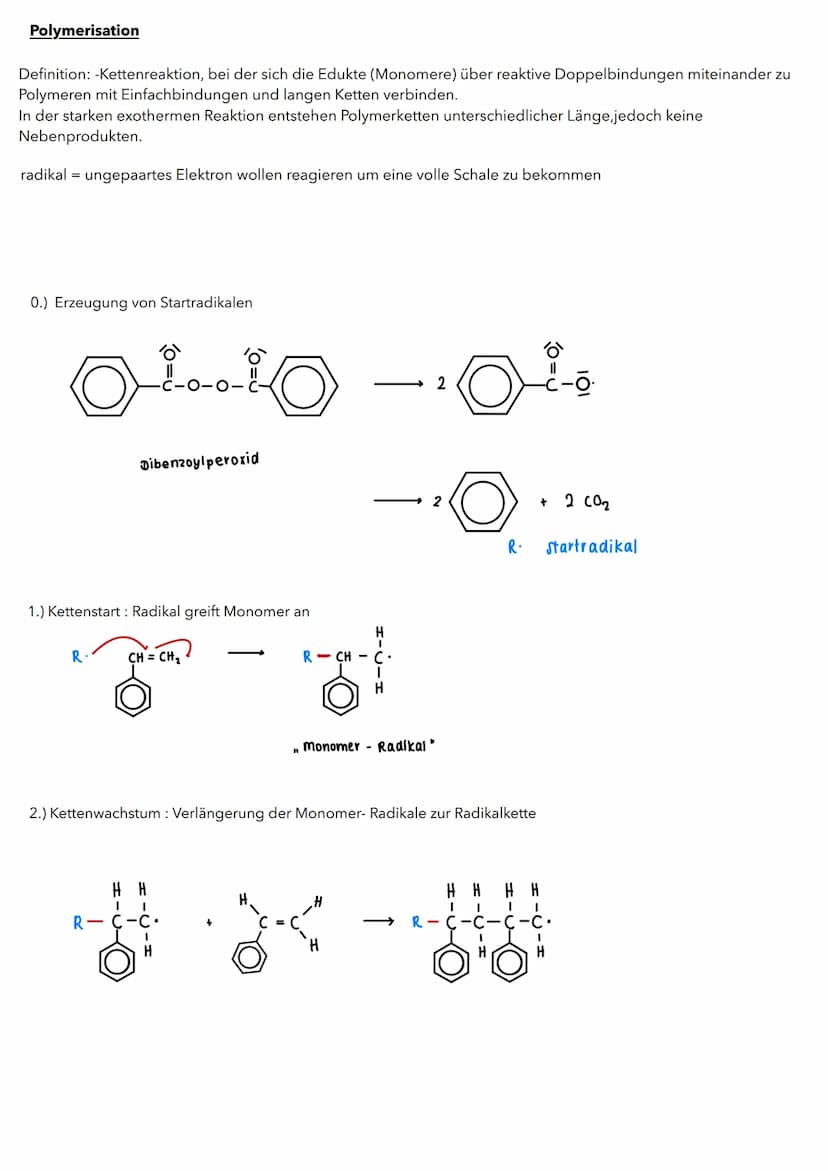

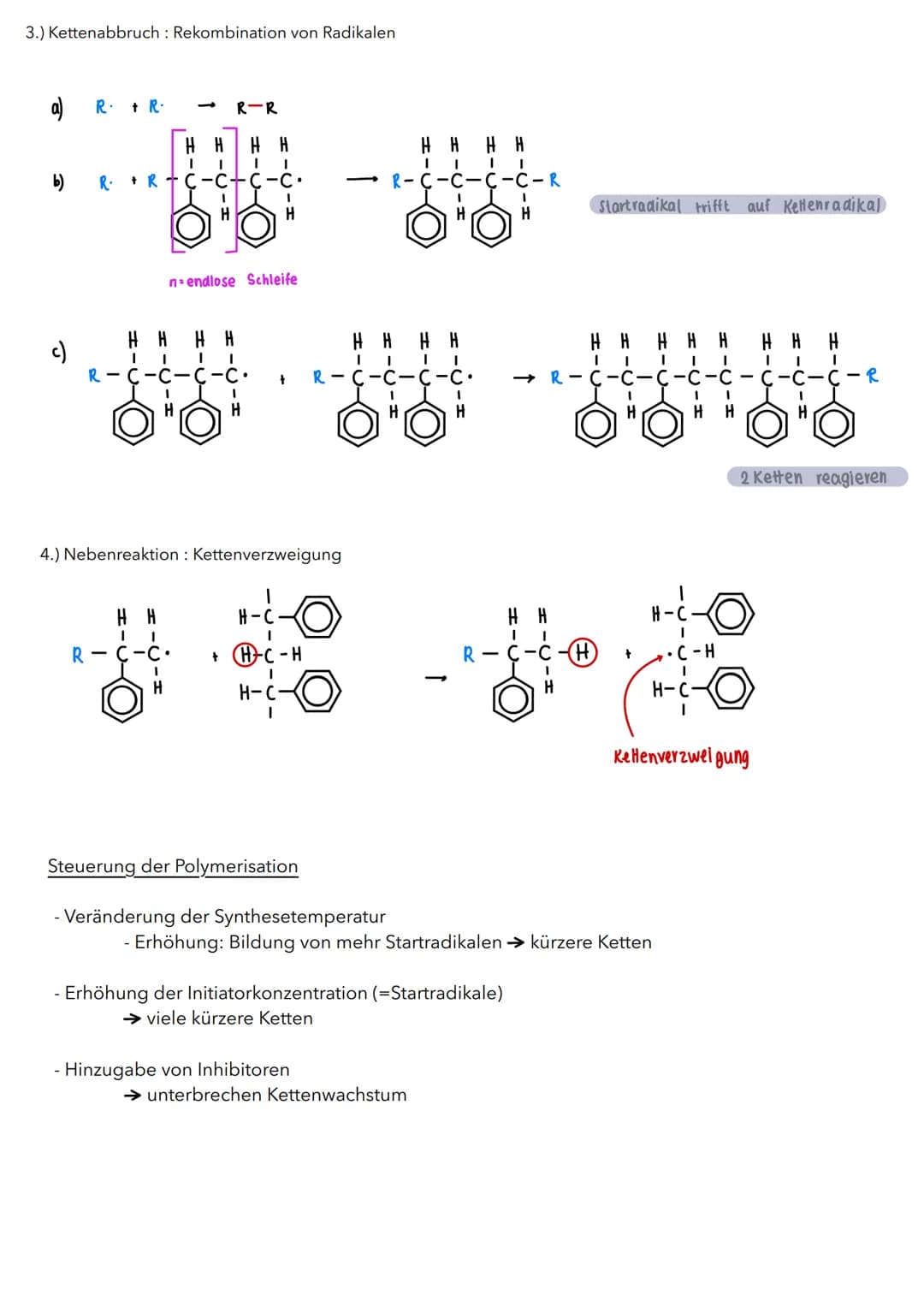

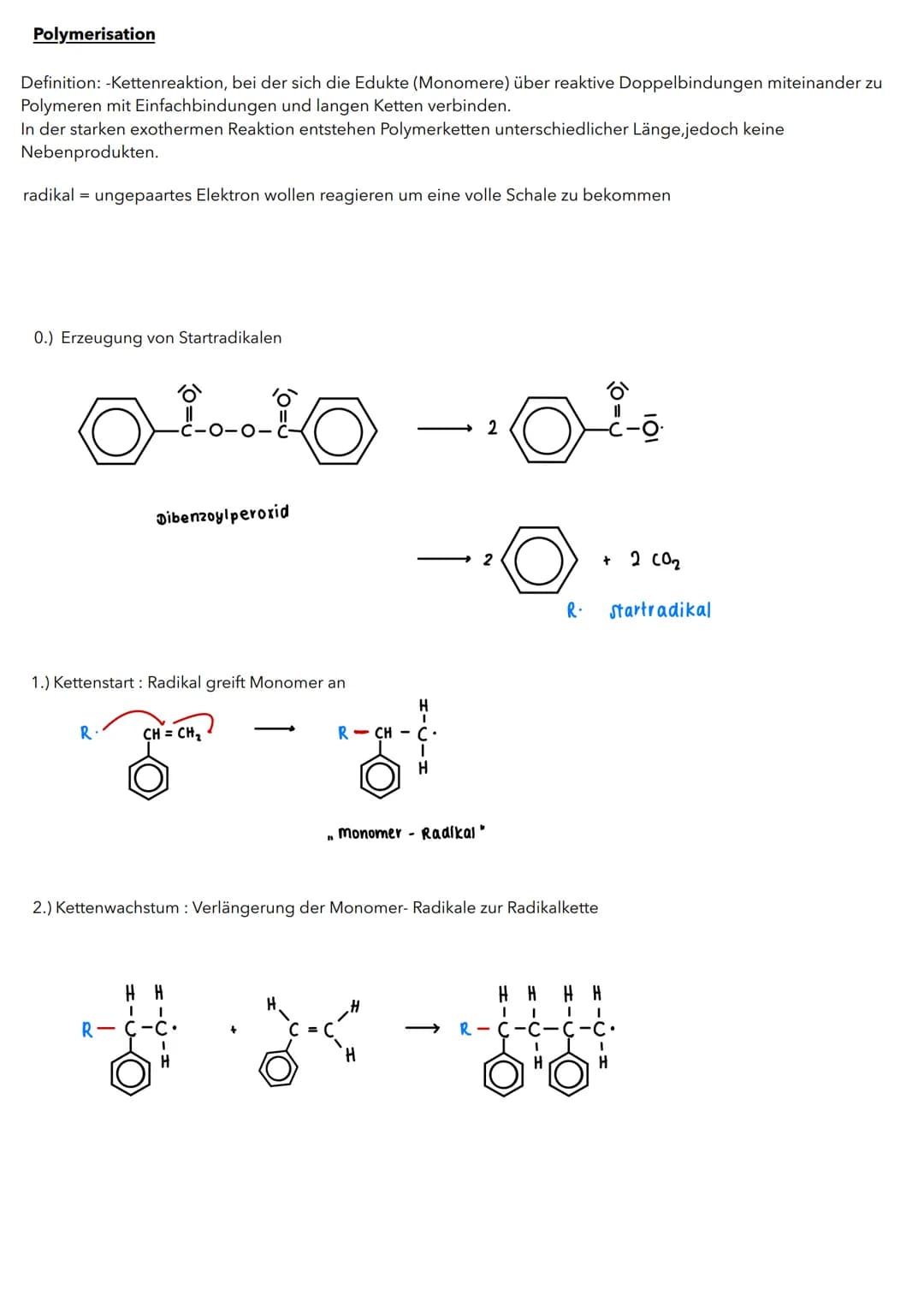

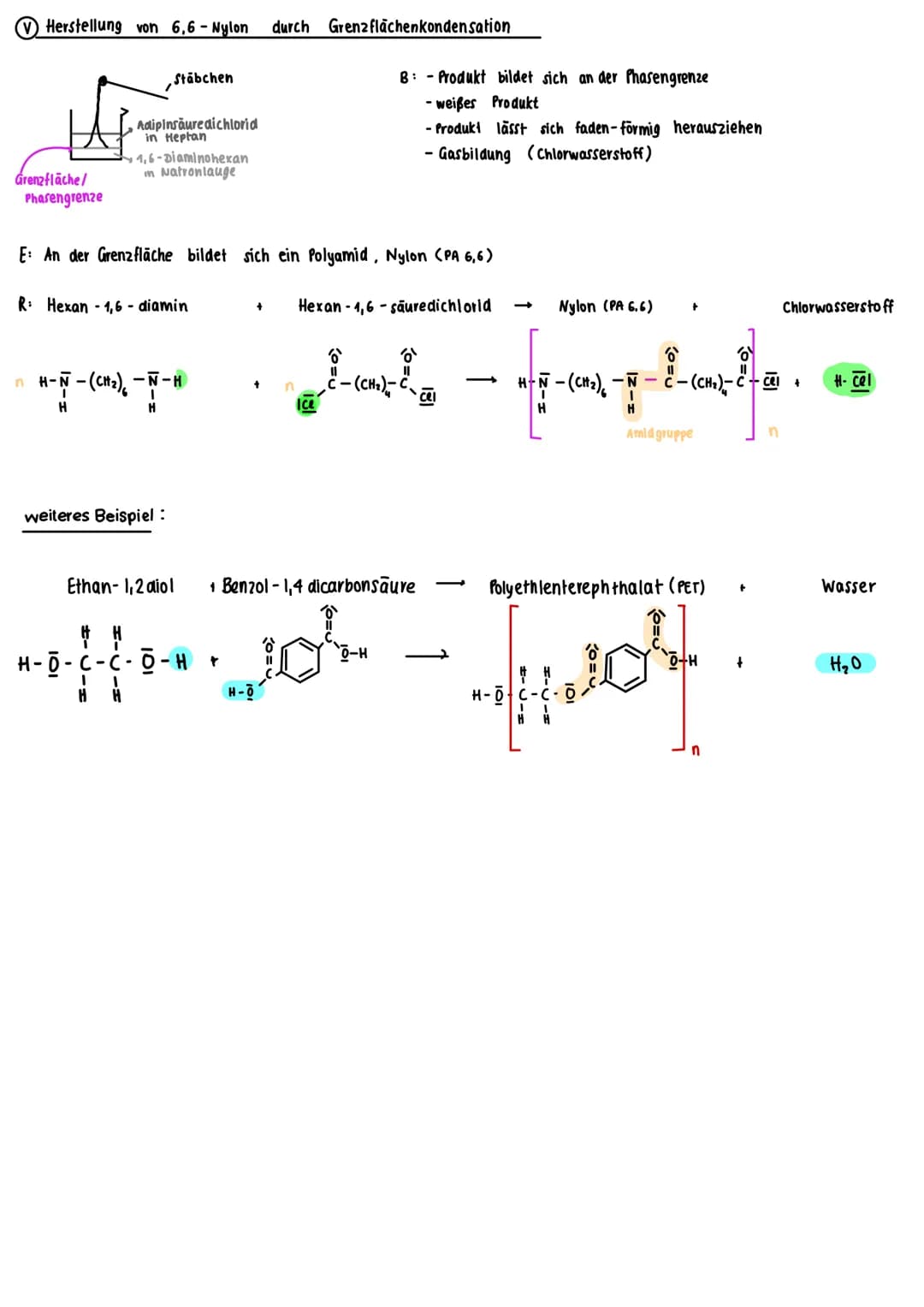

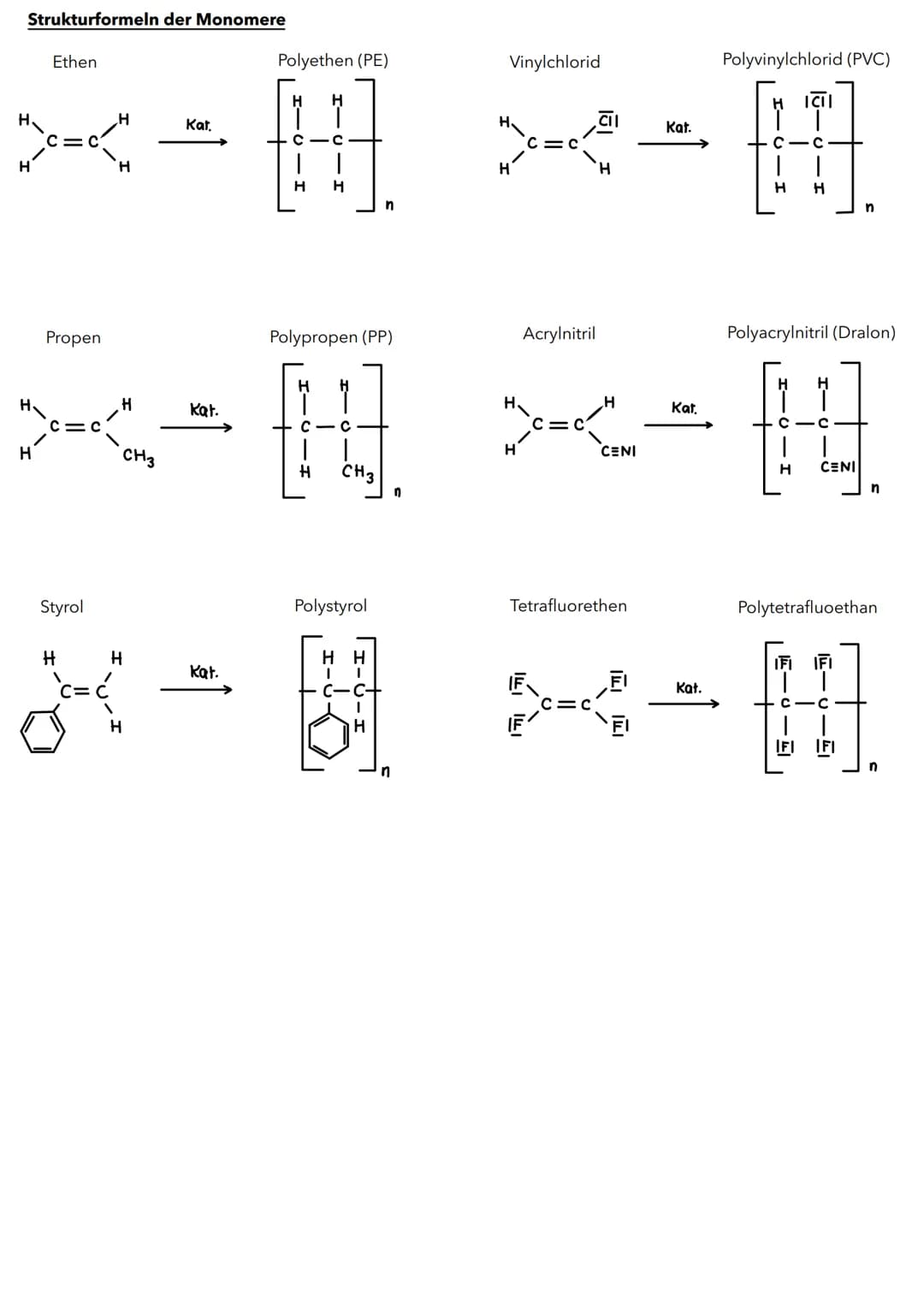

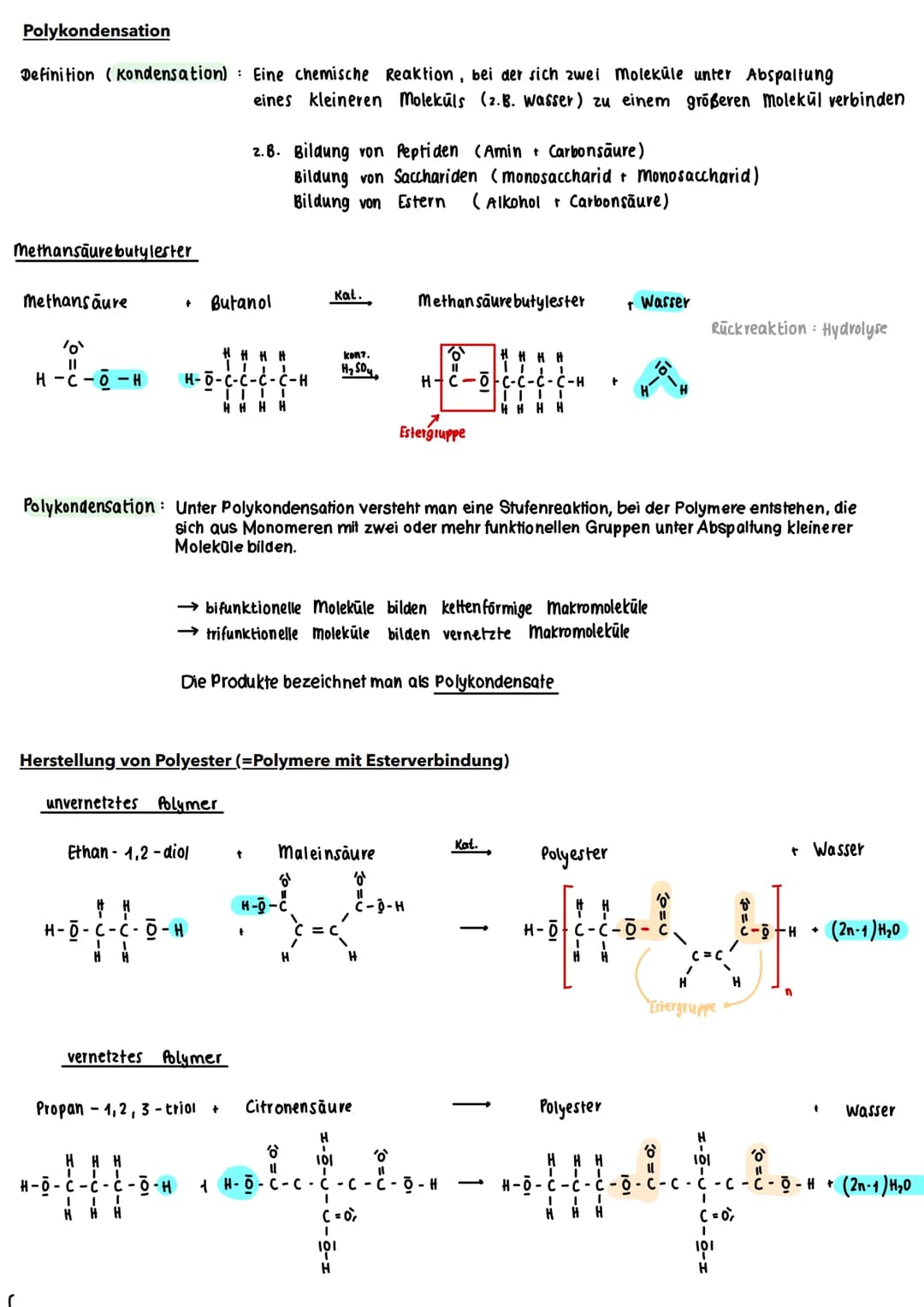

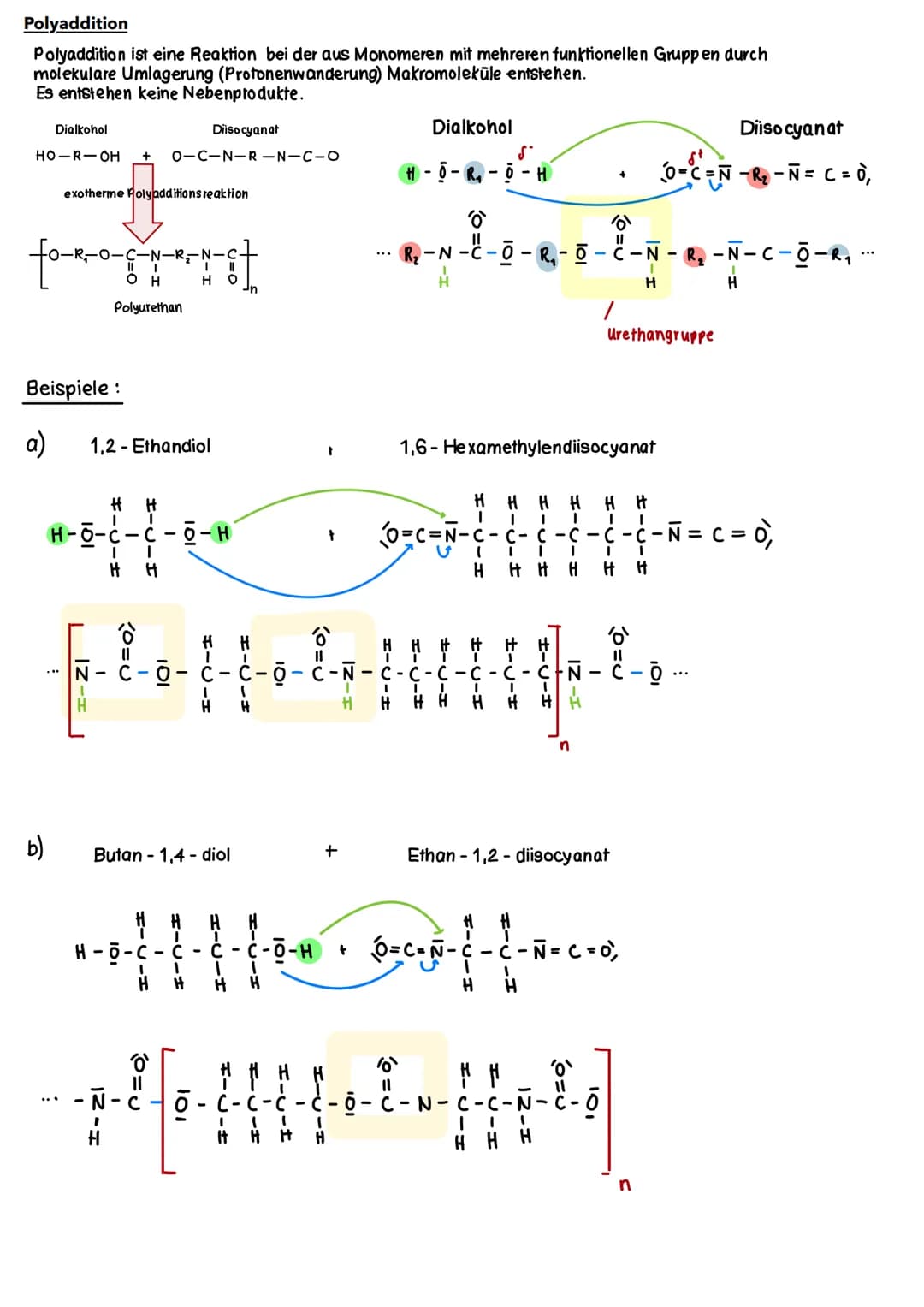

I I H 4.) Nebenreaktion: Kettenverzweigung H-C I +C-H I H-C- I Steuerung der Polymerisation HH -R-C-C-C-C-R I H Н Н R-C-C-Ç-C. I - Veränderung der Synthesetemperatur - Hinzugabe von Inhibitoren H H H I H → unterbrechen Kettenwachstum H H P - Erhöhung der Initiatorkonzentration (=Startradikale) → viele kürzere Ketten H HH I HICIH →R-C-C-C-C-C-C-C- Startradikal trifft auf Kettenradikal HHHHH (H) I - Erhöhung: Bildung von mehr Startradikalen → kürzere Ketten H H-C I H H •C-H H H I Kelenverzwel gung -R 2 Ketten reagieren Polykondensation Definition (Kondensation) Methansäure butylester Methansäure || H-C-O-H HH Ethan 1,2-diol I H-O-C H-D- -O-H H + Butanol H HHHH Ti H-O-C-C-C-C-H |||| HHHH vernetztes Polymer Propan-1,2,3-triol + I H HH Eine chemische Reaktion, bei der sich zwei Moleküle unter Abspaltung eines kleineren molekuls (2.B. wasser) zu einem größeren molekül verbinden Herstellung von Polyester (=Polymere mit Esterverbindung) unvernetztes Polymer -O-H 2.B. Bildung von Peptiden (Amin + Carbonsäure) Bildung von Sacchariden (monosaccharid monosaccharid) Bildung von Estern (Alkohol + Carbonsäure) Polykondensation : Unter Polykondensation versteht man eine Stufenreaktion, bei der Polymere entstehen, die sich aus Monomeren mit zwei oder mehr funktionellen Gruppen unter Abspaltung kleinerer Moleküle bilden. t → bifunktionelle Molekule bilden kettenförmige makromoleküle →trifunktionelle moleküle bilden vernetzte makromoleküle Die Produkte bezeichnet man als Polykondensate H-0- Kat. 6¹ maleinsäure H kon?. H₂SO4 C=C H 101 O H-O-C-C- Citronensäure Methansäure butylester + Wasser '0' 11 C-D-H H HHHH H-C-OC-C-C-C-H + ||| I HHHH 7 Estergruppe O 11 I ( = 0, I 101 H o' -C-C-8 - H Kat. Polyester H-0 Polyester HHH 4-01 H-O-C- H HH -O-C H o Ruck reaktion: Hydrolyse C=C H Estergruppe H 101 H 8¹ c-O-H H + Wasser -O-C-C-C-C-C I C = 0, I n (2n-1) H₂0 + Wasser o' ---H - H + (2n-1) H₂0 Grenzfläche/ Phasengrenze Herstellung von 6,6-Nylon durch Grenzflächenkondensation n Stäbchen Adipinsäure dichlorid in Hephan 1,6-Diaminohexan in Natronlauge E: An der Grenzfläche bildet sich ein Polyamid, Nylon (PA 6,6) R: Hexan 1,6- diamin H-N-(CH₂)-N-H weiteres Beispiel: H- + + Hexan -1,6-säuredichlorid n B: Produkt bildet sich an der Phasengrenze -weißes Produkt - Produkt lässt sich faden-förmig herausziehen - Gasbildung (Chlorwasserstoff) 6 C-(CH₂)- ܗܕܝ ܚ ܐܓܐܢ H Nylon (PA 6.6) √ - (CH₂)₂ H o 6 -N-C-(CH₂) C-Cl + Amid gruppe Ethan-1,2 diol Benzol -1,4 dicarbonsaure Polyeth lenterephthalat (PET) watch and -O-C-C-O-H Joh O-H I H-O H-O n + + Chlorwasserstoff n H- cel Wasser H₂0 Polyaddition Polyaddition ist eine Reaktion bei der aus Monomeren mit mehreren funktionellen Gruppen durch molekulare Umlagerung (Protonenwanderung) Makromolekule entstehen. Es entstehen keine Nebenprodukte. Dialkohol Diisocyanat HO-R-OH + O-C-N-R-N-C-O -N-R₂ [0-R-0---²--| OH Polyurethan exotherme Polyadditions reaktion Beispiele: a) : H H-O-C-C I I H H 1,2- Ethandiol - H-Ō- H C-Ō- HO O-H Butan 1,4- diol H 1 0 H I -C-C- 1 1 1 It Jn H 1 H - 11 C- + -H + H H ( I H H H Dialkohol H-O-R₁-O-H O` -N-C-0-R₂₁-0 11 H I O=C=N-C 1,6 - Hexamethylendiisocyanat ( H H H I H H H 1 I (0 = 3 = N-3-3-3-3-3-3-№==0) 1 H I Ethan 1,2 diisocyanat HHH H + ti H / H H C-C-C-0-C-N-C-C-N-C-0 н н н '0' 11 Urethangruppe H H -N R₂ -N-C-0-R₁ ... ·Ñ= C = 0, Diisocyanat 0-C=N-R₂ - Ñ = C = 0₁ H C - 0 ... n H Verwertungsmöglichkeiten Werkstoffliches Recycling ↓ Makromoleküle bleiben unverändert Sortierte Kunststoffe ↓ Sortenreines Regranulat aus A likunststoff Materialrecycling 41% gemischte Kunststoffe ↓ Neue Produkte aus nicht sortenreinem Kunststoff Thermische Verwertung ↓ Makromoleküle werden zerlegt ↓ Energie gewinnung Rohstoffliches Recycling ↓ Makromoleküle werden zerlegt ✓ Hydrolyse 571- • Polyester •Polyamid Monomere 1% Pyrolyse Hydrierung Gaserzeugung ↓ Pyrolysegase und -ōle 1% Deponie ↓ Makromoleküle bleiben unverändert ↓ Kunststoffabfall Verarbeiten von thermoplastischen Kunststoffen Extrudieren: Das Kunststoffgranulat wird aufgeschmolzen. Dies geschieht unter erhöhtem Druck und Temperatur mithilfe einer Schneckenwelle, die die schmelzende Kunststoffmasse voranschiebt. → gelangt in das formgebende Werkzeug Spritzgießen: flüssige Kunststoffmasse wird in einen Hohlraum gespritzt, in dem sie schnell verdichtet und erkaltet. →Bsp. Schutzbrille, Deckel Blasformen: Kunststoffmasse wird mit Druckluft in die Blasform eingeblasen (Flaschen). Folienblasen: Verfahren durch die einströmende Druckluft mit dünnwandiger Endlosschlauch. Kalandrieren: Das Polymergranulat wird im Spalt zws. zwei sich gegeneinander drehenden, erwärmten Walzen kontinuierlich aufgeschmolzen. → kann verstreckt werden Tiefziehverfahren: Polymerschicht durch Unterdruck in eine gekühlte Form gezogen, Becher erstarrt Heizung Kunststoffgranulat. Extruder Werkzeug Spritzgießen Blasform. Druckluft. OOO Hohlkörperblasen Luft Werkzeug (Blaskopf) Folienblasen
