Das Entity-Relationship-Modell (ERM) ist ein grundlegendes Konzept der Datenbankmodellierung, das die Struktur und Beziehungen von Daten grafisch darstellt.

Das ERM Modell besteht aus drei Hauptkomponenten: Entitäten (dargestellt als Rechtecke), Attribute (dargestellt als Ellipsen) und Beziehungen (dargestellt als Rauten). Die Kardinalitäten spielen dabei eine zentrale Rolle, da sie die mengenmäßigen Beziehungen zwischen den Entitäten definieren. Bei der Erstellung eines ER-Diagramms werden zunächst alle relevanten Entitäten identifiziert und mit ihren Attributen versehen. Besonders wichtig sind dabei die Primärschlüssel, die jede Entität eindeutig identifizieren. Die ER-Modell Beziehungen werden dann durch Verbindungslinien dargestellt, wobei die Art der Beziehung (1:1, 1:n oder n:m) durch entsprechende Notationen gekennzeichnet wird.

Die Umwandlung eines Entity-Relationship Modells in ein Relationales Modell erfolgt nach bestimmten Regeln. Dabei werden die Entitäten zu Tabellen, die Attribute zu Spalten und die Beziehungen durch Fremdschlüssel abgebildet. Bei n:m-Beziehungen wird eine zusätzliche Relationstabelle erstellt. Das Relationale Datenmodell bildet die Grundlage für die praktische Implementierung in einem Datenbankmanagementsystem. Ein wichtiger Aspekt bei der Modellierung ist die korrekte Festlegung der ERM Kardinalitäten, da diese die Integrität der Daten sicherstellen. Die Erstellung eines ER-Modell Beispiel mit Lösung hilft dabei, die theoretischen Konzepte in die Praxis umzusetzen und typische Modellierungsfälle zu verstehen.

29.4.2021

1329

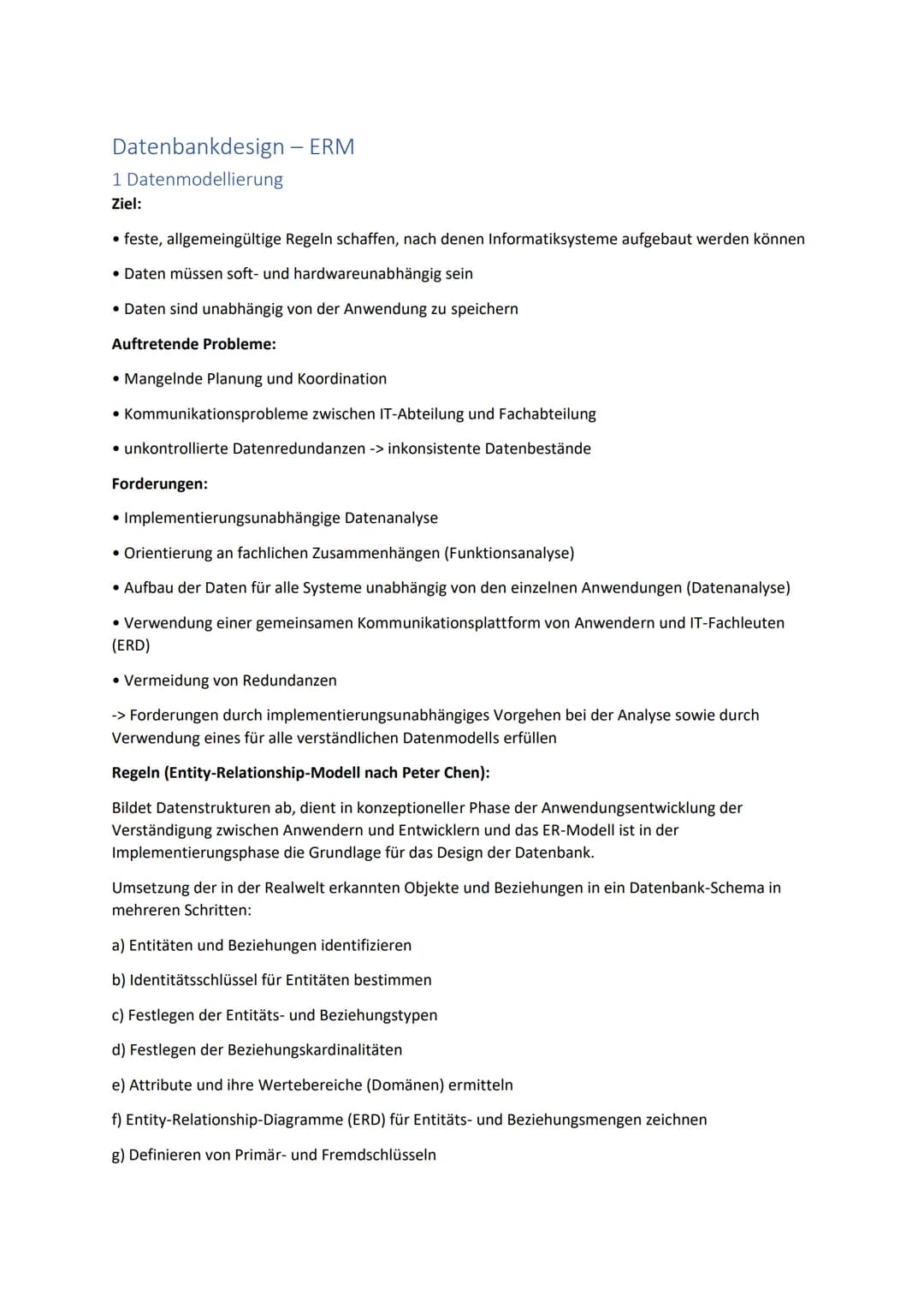

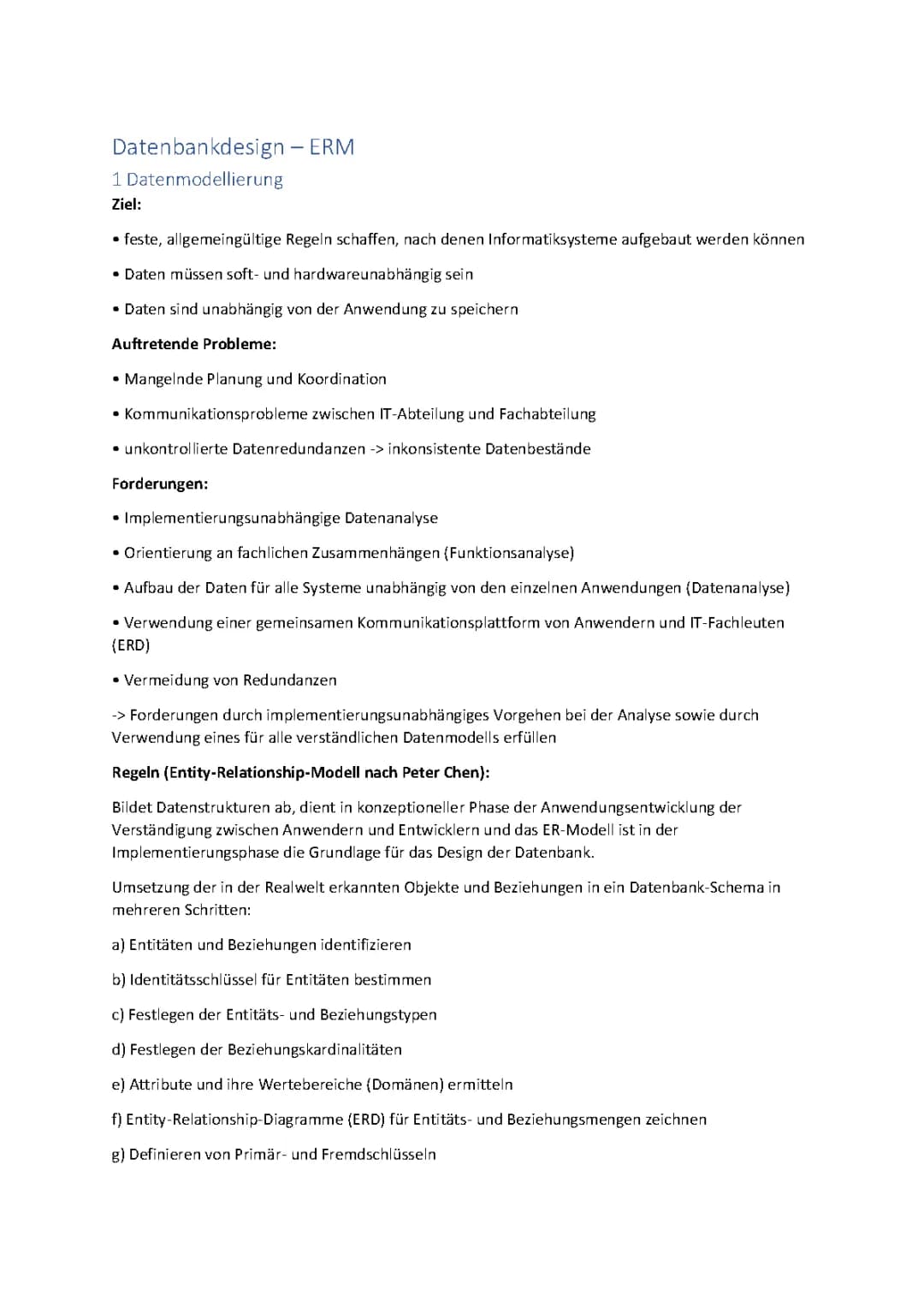

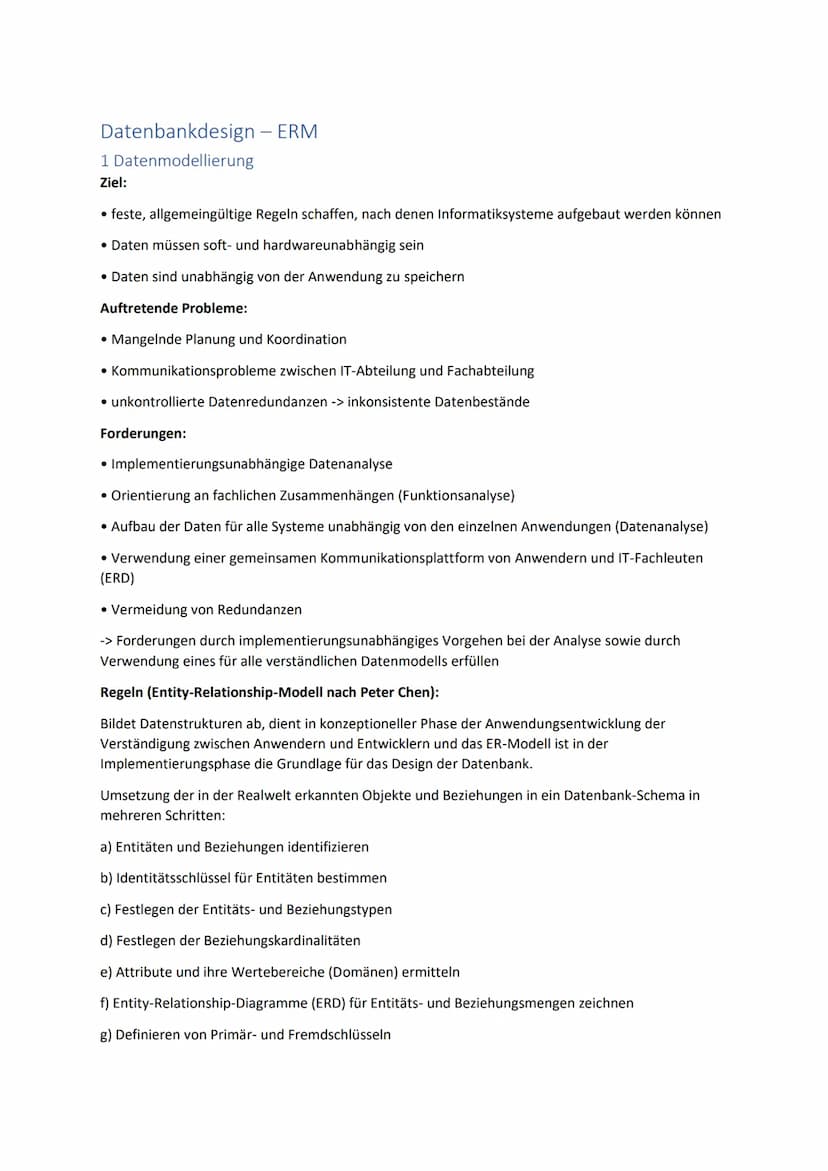

Datenbankdesign - ERM
1 Datenmodellierung
Ziel:
• feste, allgemeingültige Regeln schaffen, nach denen Informatiksysteme aufgebaut werden kön

Öffnen

Grundlagen des Entity-Relationship-Modells (ERM) in der Datenbankentwicklung

Das Entity-Relationship-Modell ist ein fundamentales Konzept im Datenbankdesign, das die strukturierte Erfassung und Organisation von Daten ermöglicht. Es bildet die Basis für ein effektives Datenbankmanagementsystem und ermöglicht eine klare Kommunikation zwischen Entwicklern und Anwendern.

Definition: Das ERM ist ein konzeptionelles Modellierungswerkzeug, das Datenstrukturen und deren Beziehungen in einer systematischen und übersichtlichen Form darstellt.

Die Grundprinzipien des Entity-Relationship-Modells umfassen mehrere wichtige Aspekte. Zunächst müssen Daten software- und hardwareunabhängig sein, um langfristige Flexibilität zu gewährleisten. Außerdem sollten sie unabhängig von spezifischen Anwendungen gespeichert werden können. Diese Anforderungen werden durch ein implementierungsunabhängiges Vorgehen bei der Analyse erfüllt.

Highlight: Die wichtigsten Ziele des ERM sind:

  • Schaffung allgemeingültiger Regeln für Informatiksysteme
  • Vermeidung von Datenredundanzen
  • Herstellung einer gemeinsamen Kommunikationsplattform
  • Implementierungsunabhängige Datenanalyse

Der Prozess der ER-Modell Erstellung folgt einem strukturierten Ablauf. Zunächst werden Entitäten und deren Beziehungen identifiziert. Anschließend erfolgt die Bestimmung von Identitätsschlüsseln und die Festlegung von Entitäts- und Beziehungstypen. Die ERM Kardinalitäten spielen dabei eine zentrale Rolle, da sie die mengenmäßigen Beziehungen zwischen Entitäten definieren.

Datenbankdesign - ERM
1 Datenmodellierung
Ziel:
• feste, allgemeingültige Regeln schaffen, nach denen Informatiksysteme aufgebaut werden kön

Öffnen

Entitäten und Beziehungen im Entity-Relationship-Modell

Bei der Entwicklung eines Entity relationship diagram ist die korrekte Identifikation von Entitäten und deren Beziehungen fundamental. Entitäten können konkrete Objekte, Personen oder abstrakte Konzepte sein.

Vokabular: Eine Entität ist ein eindeutig bestimmbares, von anderen unterscheidbares Objekt der realen Welt oder Vorstellung.

Die ER-Modell Beziehungen beschreiben die Verbindungen zwischen den Entitäten. Jede Beziehung muss sorgfältig analysiert und dokumentiert werden. Ein wichtiger Aspekt ist die Bestimmung der Identitätsschlüssel, die jede Entität eindeutig identifizierbar machen.

Beispiel: In einem Möbelhaus-System könnte eine Entität "Kunde" durch eine Kundennummer als Primärschlüssel identifiziert werden, während die Beziehung "bestellt" die Verbindung zur Entität "Produkt" herstellt.

Die Entwicklung eines ERM Diagramm erfordert auch die Gruppierung von Objekten zu Entitätstypen. Diese Gruppierung basiert auf gemeinsamen Eigenschaften und Strukturen. Jeder Entitätstyp wird später durch eine eigene Tabelle im Relationales Modell repräsentiert.

Datenbankdesign - ERM
1 Datenmodellierung
Ziel:
• feste, allgemeingültige Regeln schaffen, nach denen Informatiksysteme aufgebaut werden kön

Öffnen

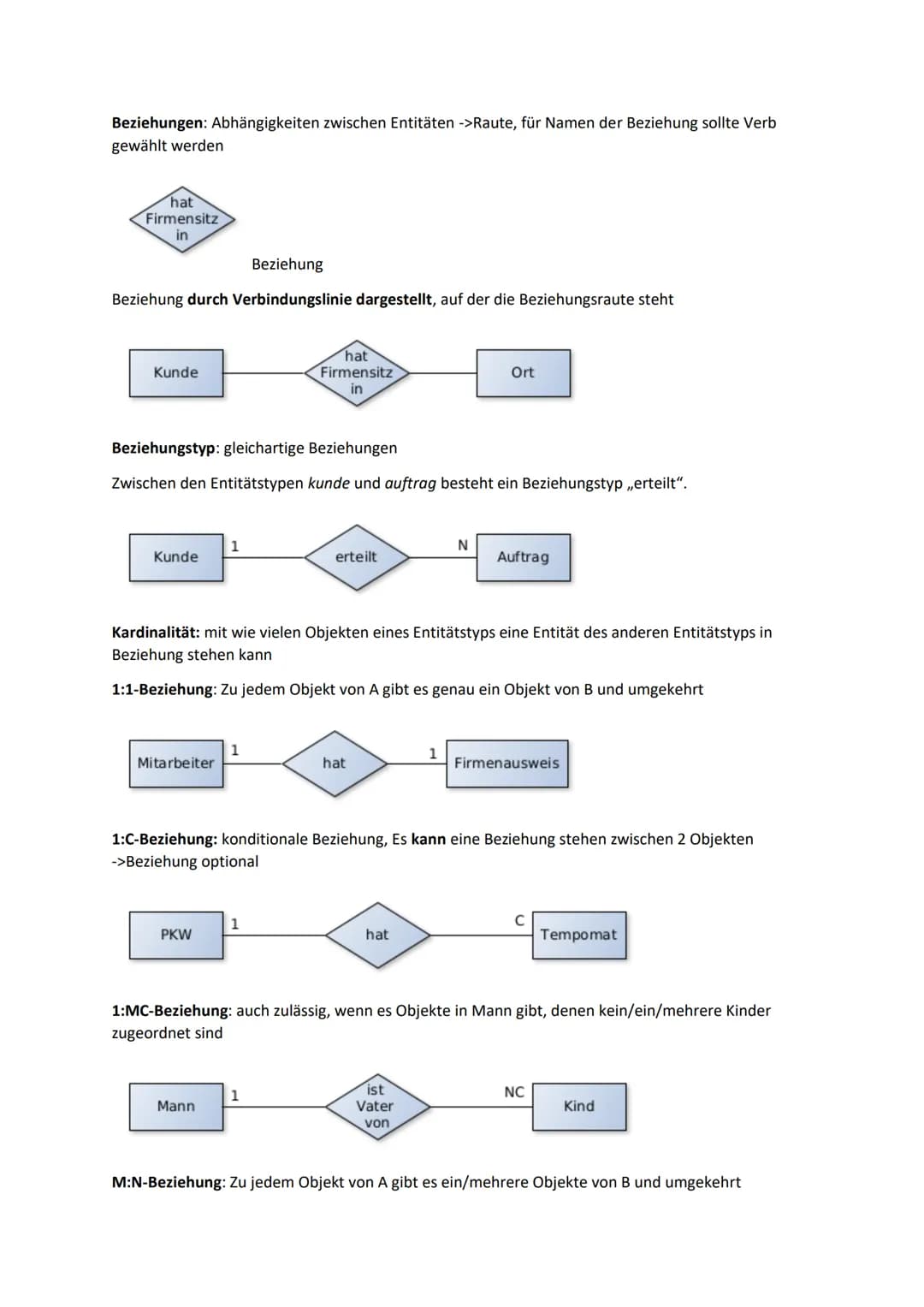

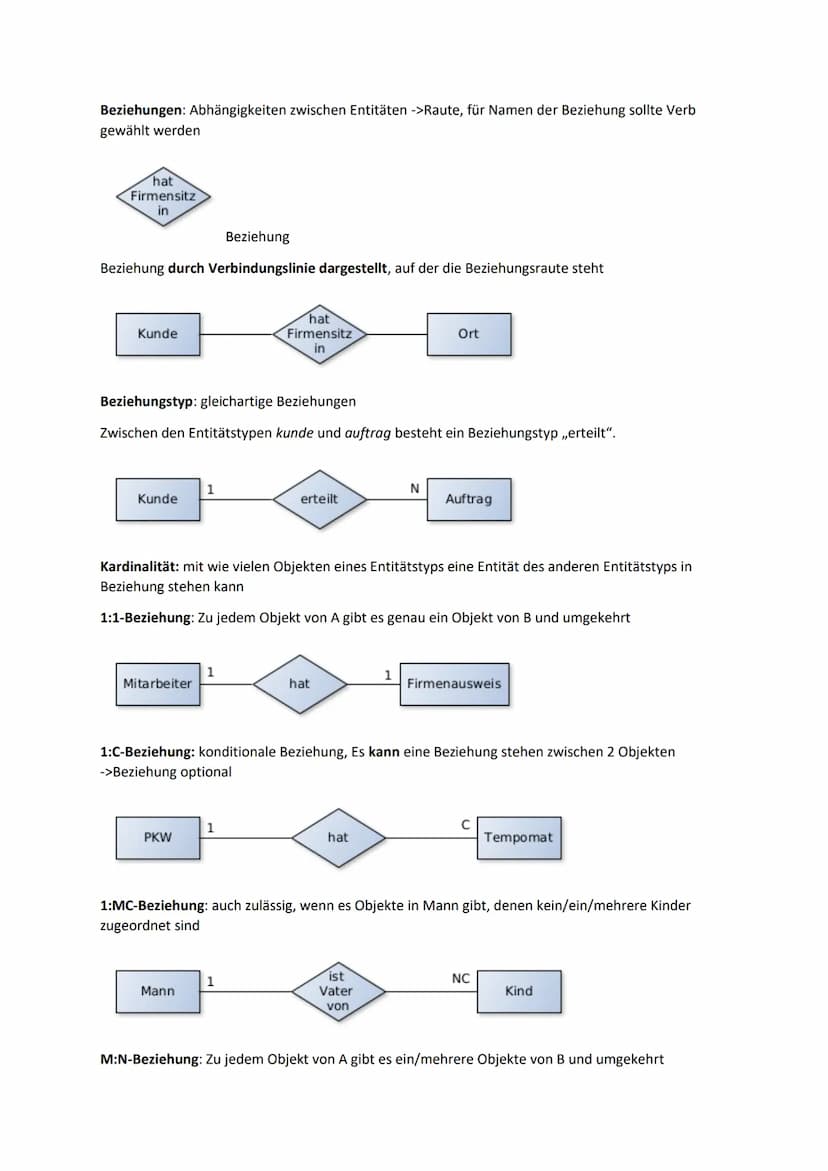

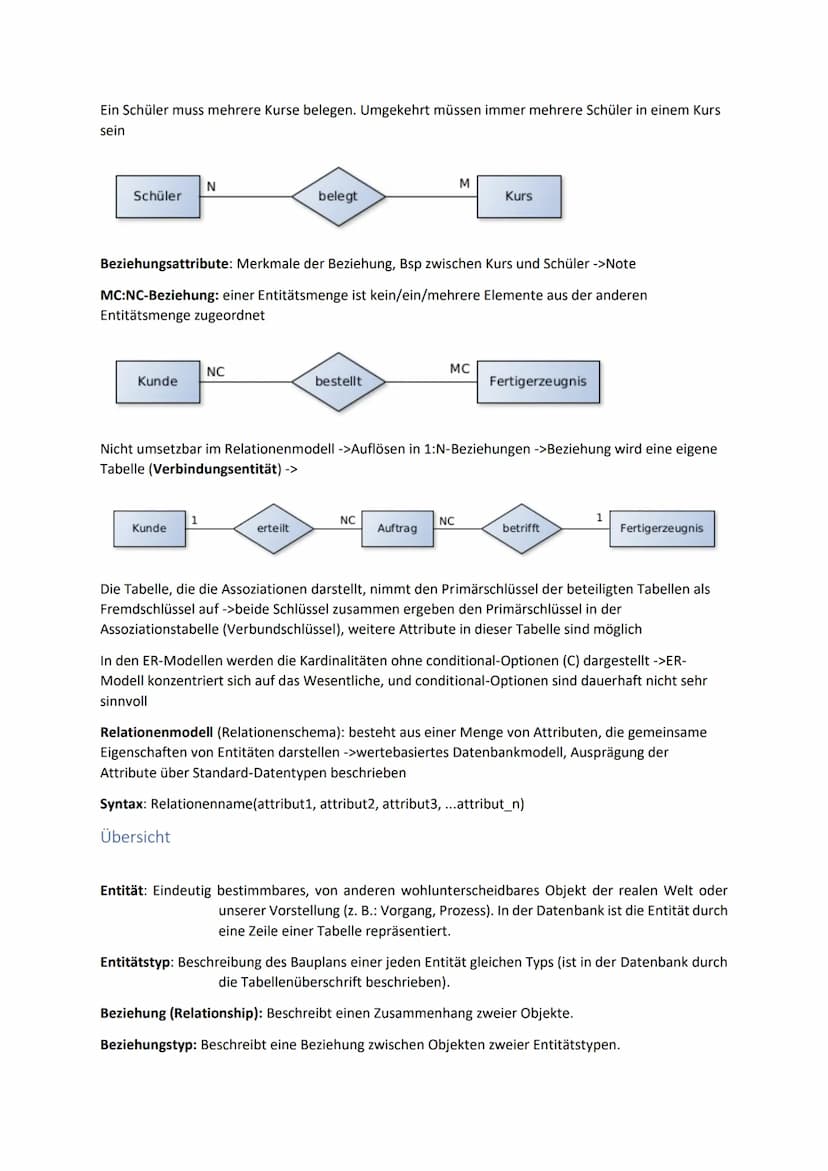

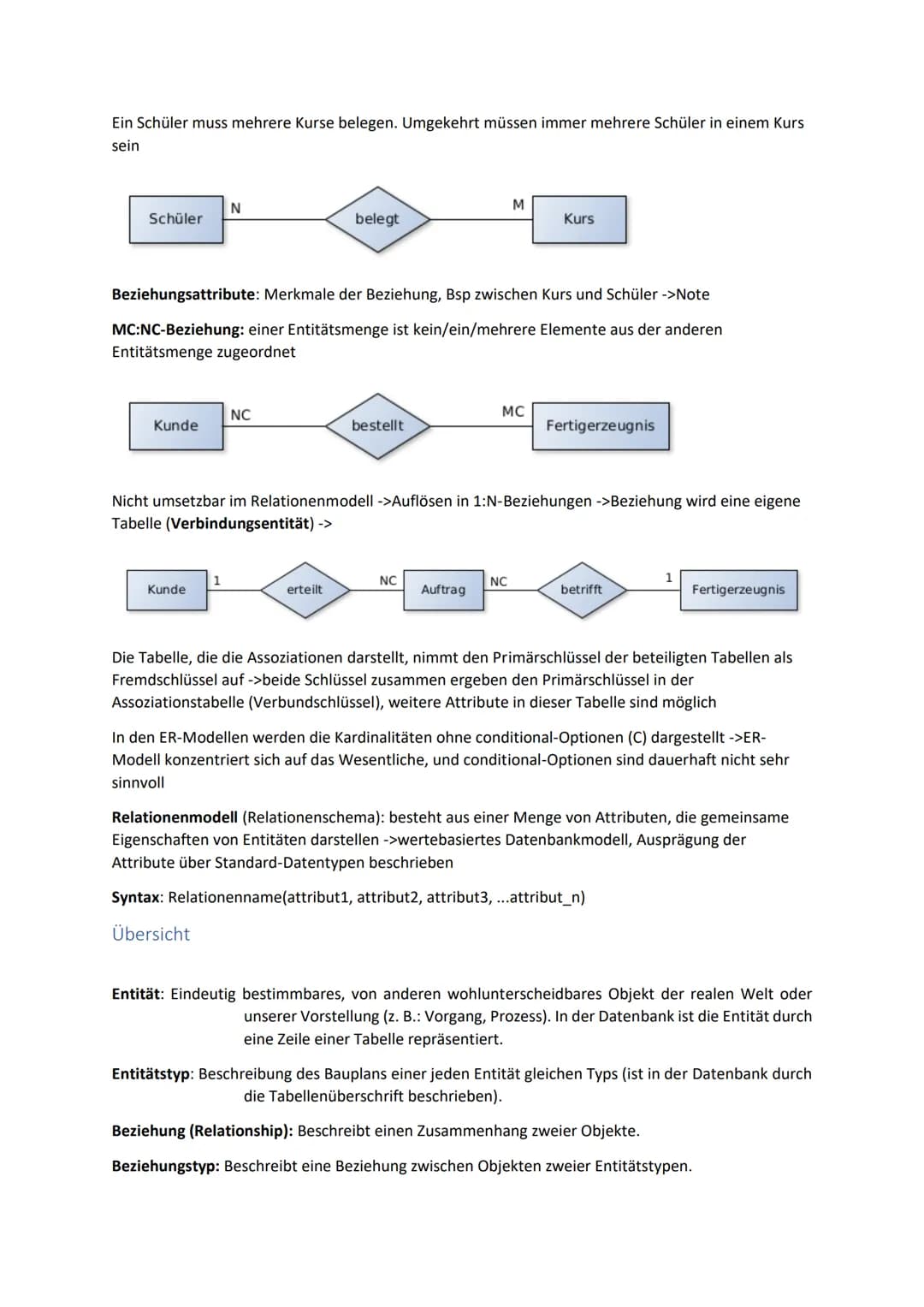

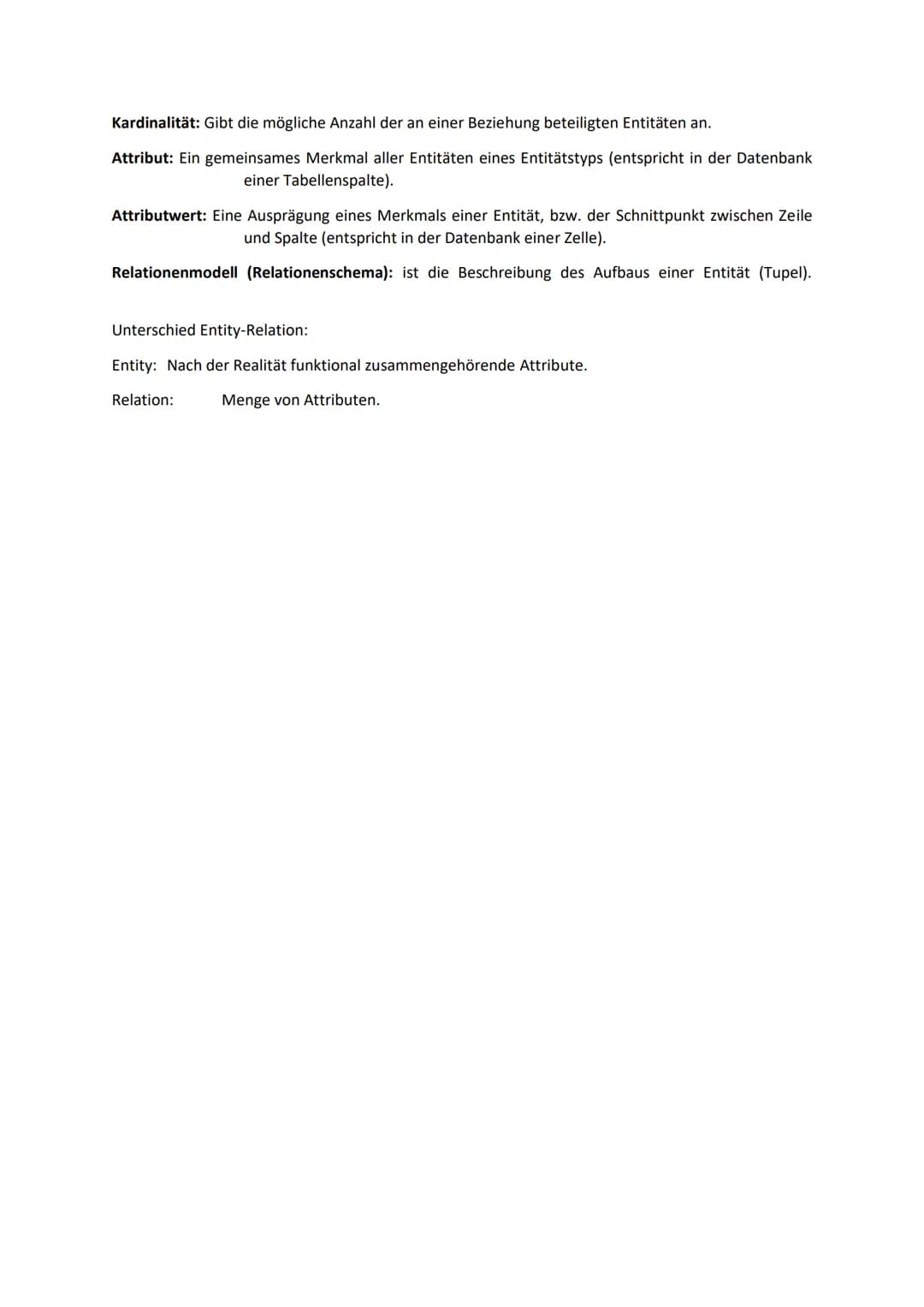

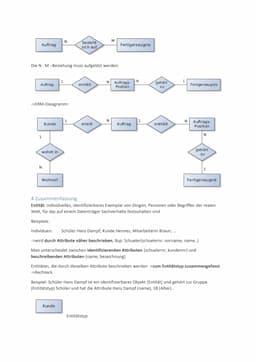

Kardinalitäten und Beziehungstypen im ERM

Die ERM Kardinalitäten sind ein zentrales Element des Entity-Relationship-Modells. Sie definieren die quantitativen Beziehungen zwischen Entitäten und sind entscheidend für die spätere Datenbankimplementierung.

Definition: Kardinalitäten geben an, wie viele Instanzen einer Entität mit wie vielen Instanzen einer anderen Entität in Beziehung stehen können.

Im ER-Modell Fremdschlüssel werden verschiedene Beziehungstypen unterschieden:

  • 1:1 Beziehungen (ein Objekt steht mit genau einem anderen in Beziehung)
  • 1:N Beziehungen (ein Objekt kann mit mehreren anderen in Beziehung stehen)
  • M:N Beziehungen (mehrere Objekte können mit mehreren anderen in Beziehung stehen)

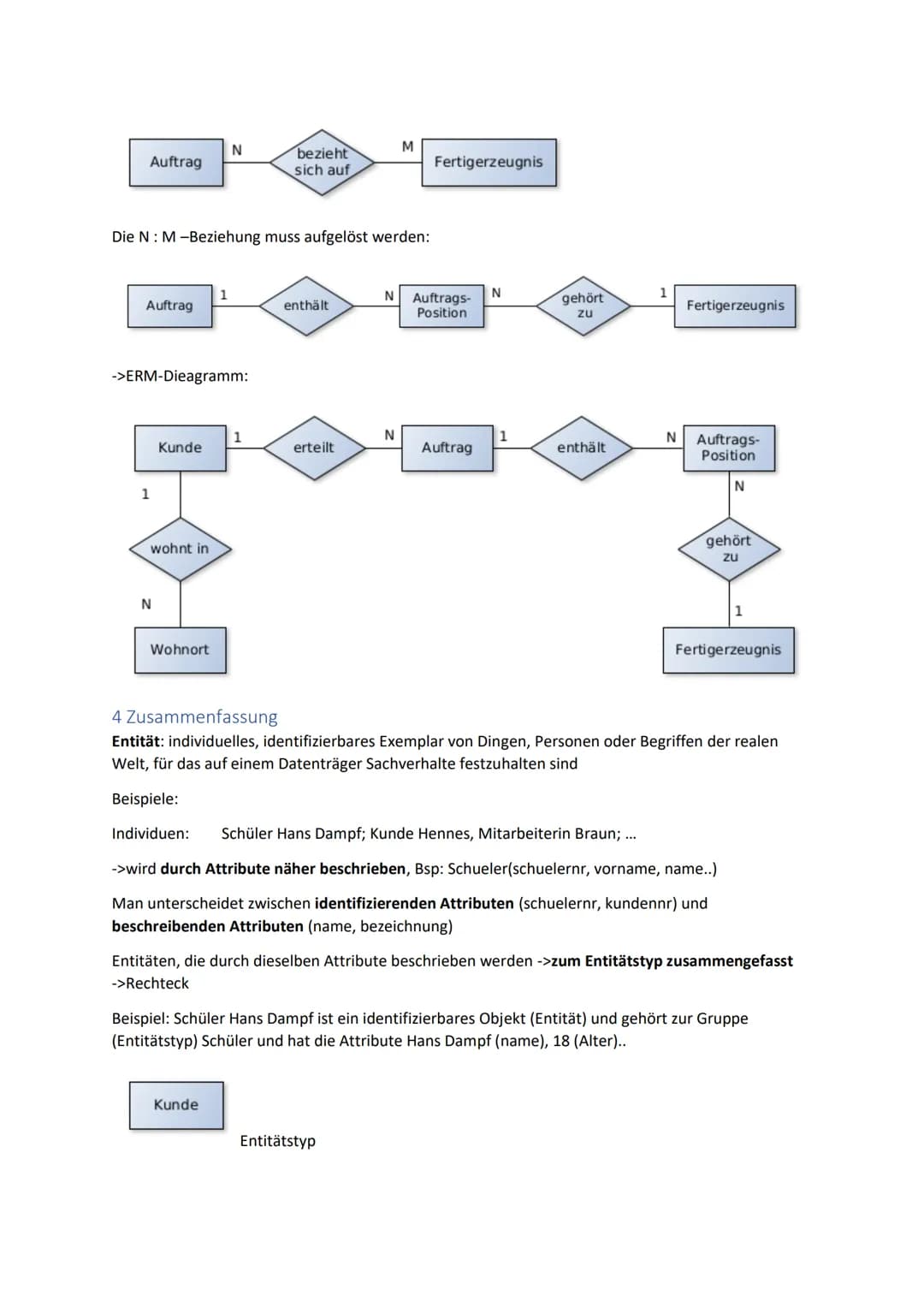

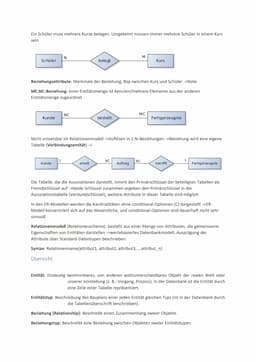

Highlight: M:N-Beziehungen müssen bei der Umsetzung in ein Relationales Datenmodell in zwei 1:N-Beziehungen aufgelöst werden.

Datenbankdesign - ERM
1 Datenmodellierung
Ziel:
• feste, allgemeingültige Regeln schaffen, nach denen Informatiksysteme aufgebaut werden kön

Öffnen

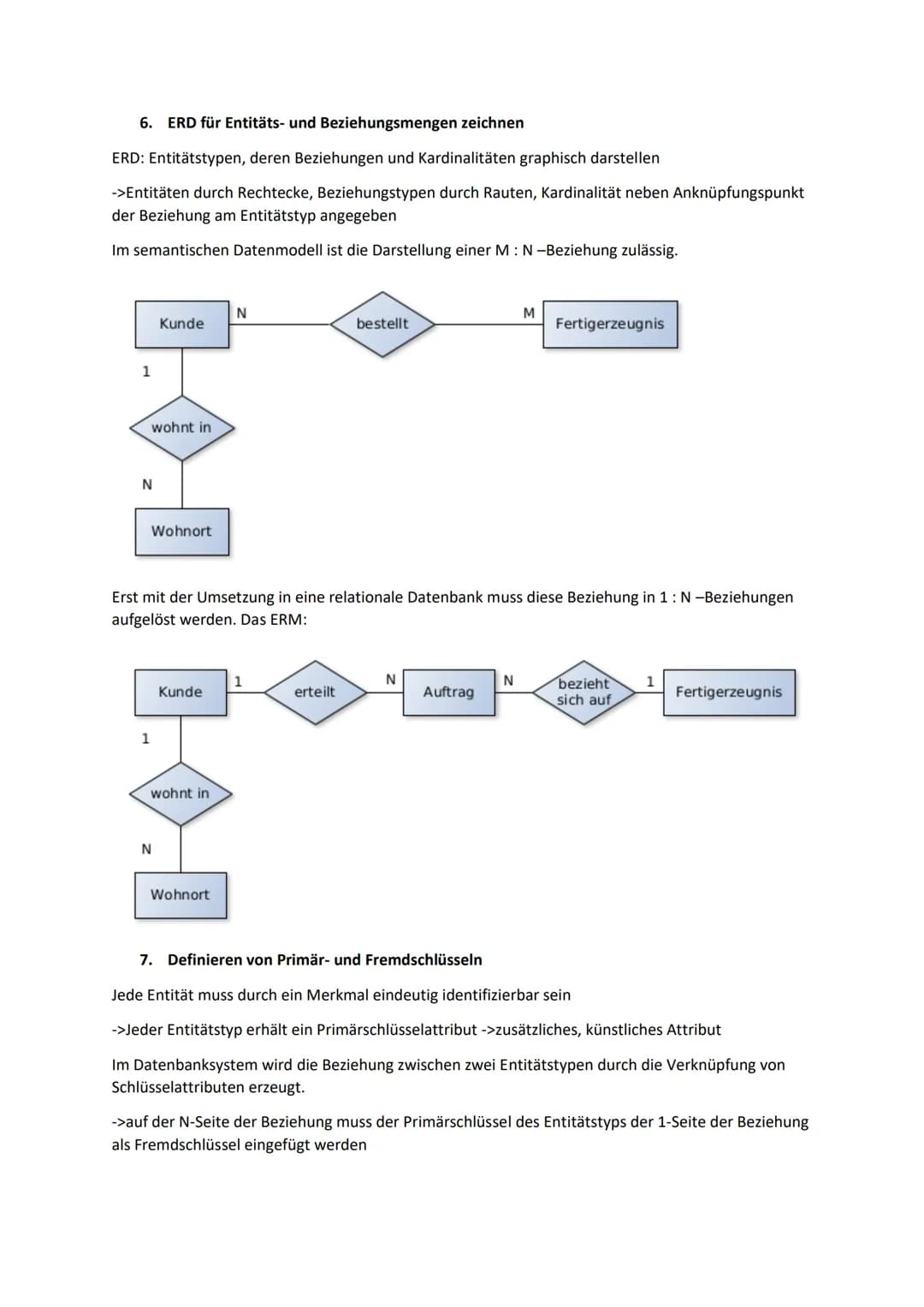

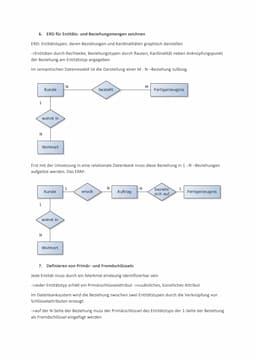

Praktische Umsetzung und Implementierung des ERM

Die Erstellung eines ER-Modell Beispiel mit Lösung erfolgt in mehreren Schritten. Zunächst werden die Entitäten und ihre Attribute identifiziert, dann die Beziehungen zwischen ihnen festgelegt.

Beispiel: Ein Online-Shop-System könnte folgende Struktur haben:

  • Entität Kunde (ID, Name, Adresse)
  • Entität Produkt (ID, Bezeichnung, Preis)
  • Beziehung "bestellt" mit Kardinalität M:N

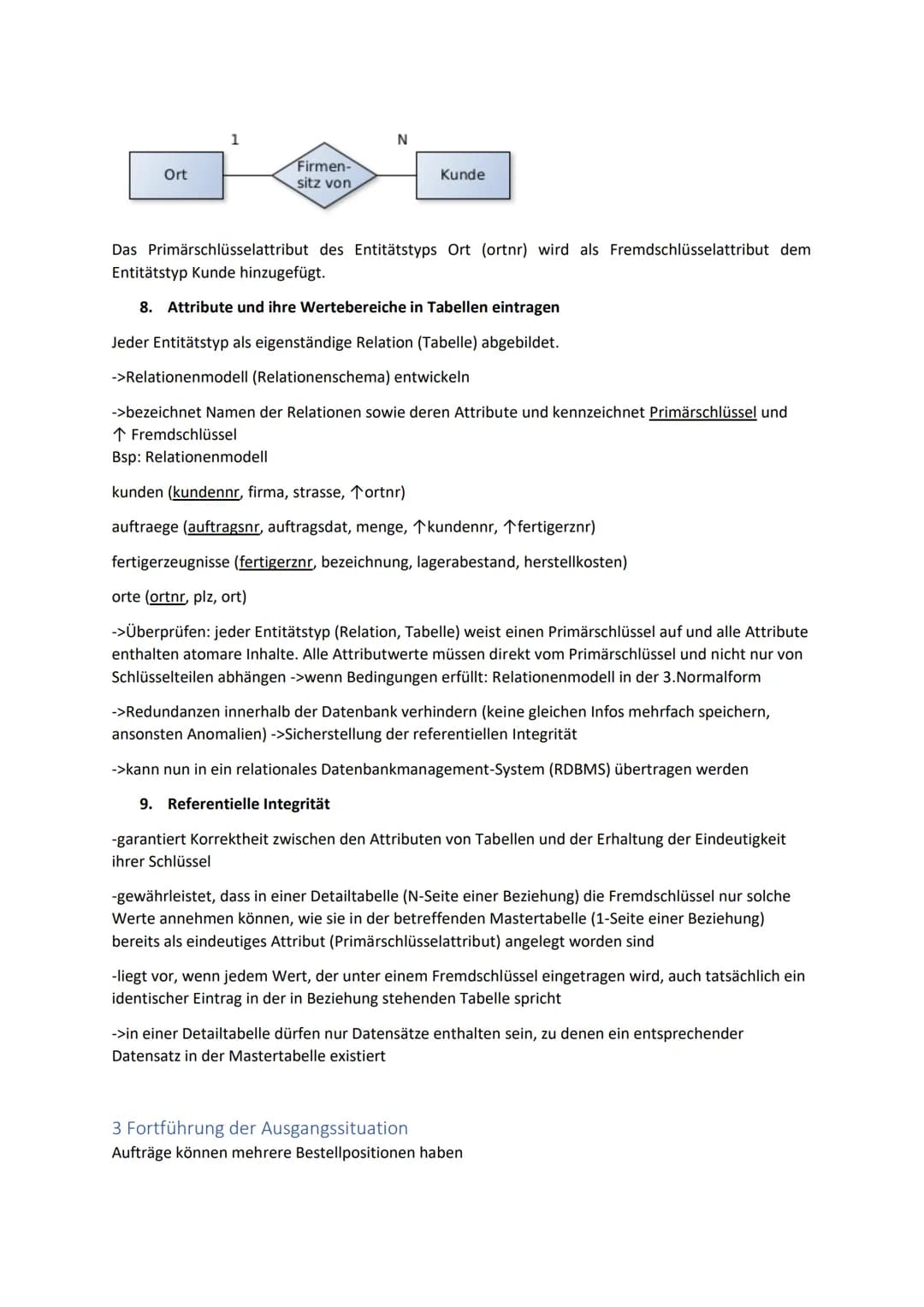

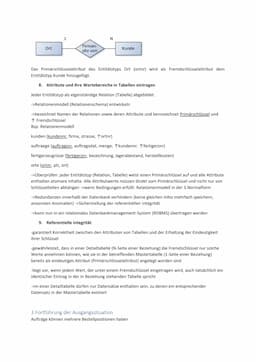

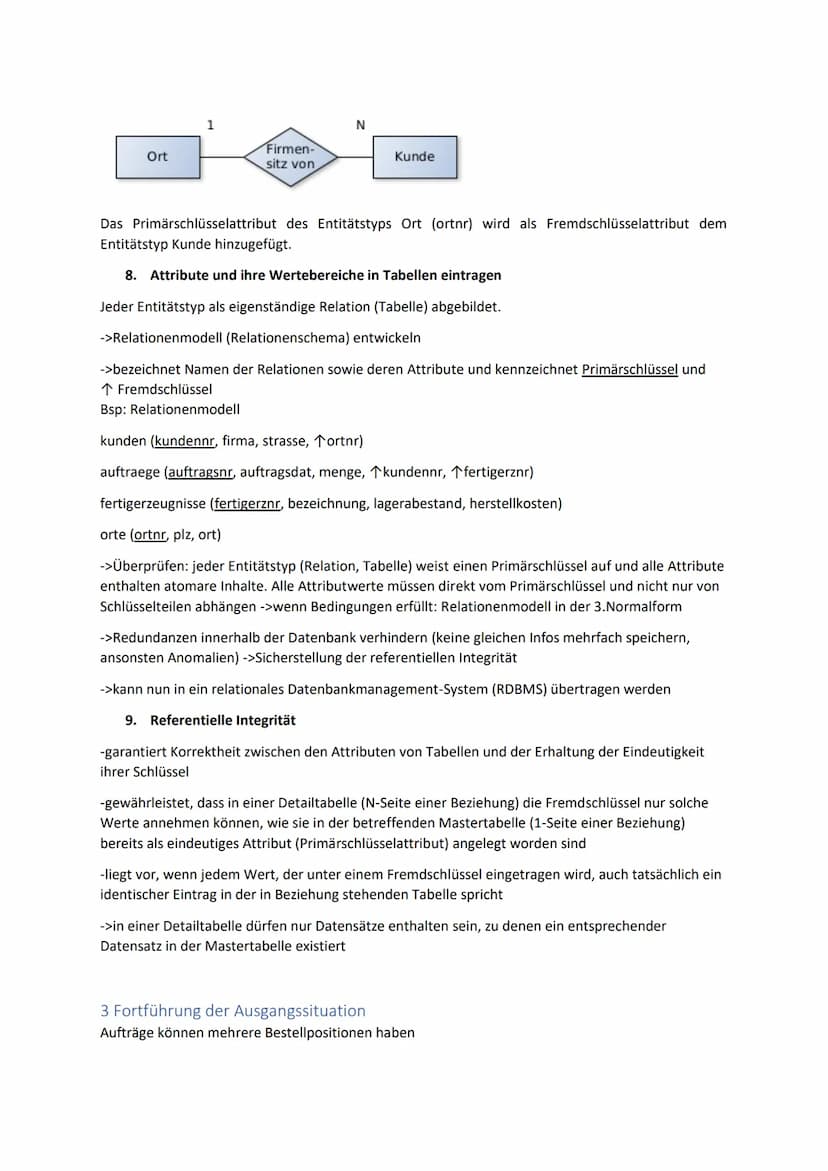

Die ERM Datenbank Implementierung erfordert die Festlegung von Primär- und Fremdschlüsseln. Dabei muss jede Entität durch mindestens ein Attribut eindeutig identifizierbar sein.

Highlight: Bei der Umsetzung eines ER-Modell in relationales Modell müssen alle Beziehungen durch entsprechende Schlüsselbeziehungen abgebildet werden.

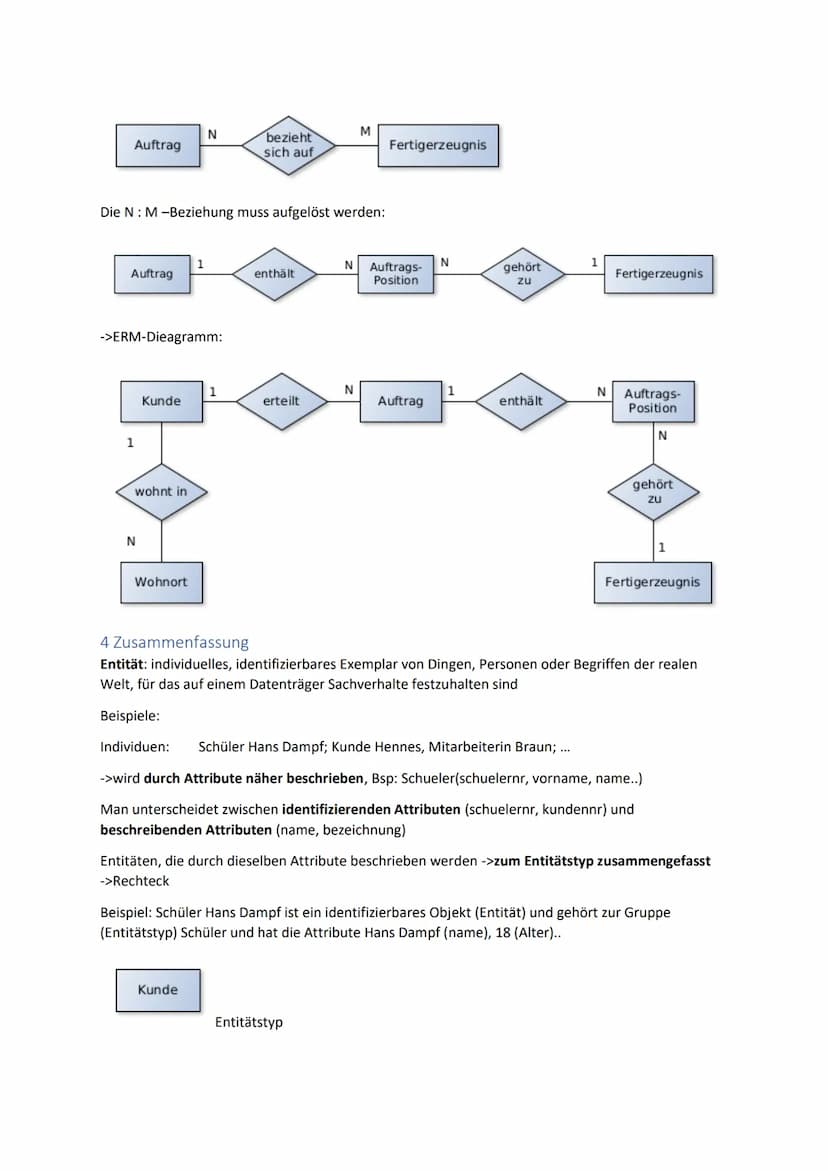

Die grafische Darstellung im ER Diagramm verwendet standardisierte Symbole: Rechtecke für Entitäten, Rauten für Beziehungen und Verbindungslinien mit Kardinalitätsangaben.

Datenbankdesign - ERM
1 Datenmodellierung
Ziel:
• feste, allgemeingültige Regeln schaffen, nach denen Informatiksysteme aufgebaut werden kön

Öffnen

Datenbankdesign - ERM

Das Entity-Relationship-Modell (ERM) ist ein zentrales Konzept im Datenbankdesign, das darauf abzielt, feste und allgemeingültige Regeln für den Aufbau von Informatiksystemen zu schaffen. Es ermöglicht eine software- und hardwareunabhängige Datenspeicherung und -verwaltung.

Highlight: Das ERM dient als gemeinsame Kommunikationsplattform zwischen Anwendern und IT-Fachleuten und hilft, Redundanzen zu vermeiden.

Die Hauptziele des ERM umfassen:

  • Implementierungsunabhängige Datenanalyse
  • Orientierung an fachlichen Zusammenhängen
  • Aufbau der Daten unabhängig von einzelnen Anwendungen
  • Vermeidung von Datenredundanzen

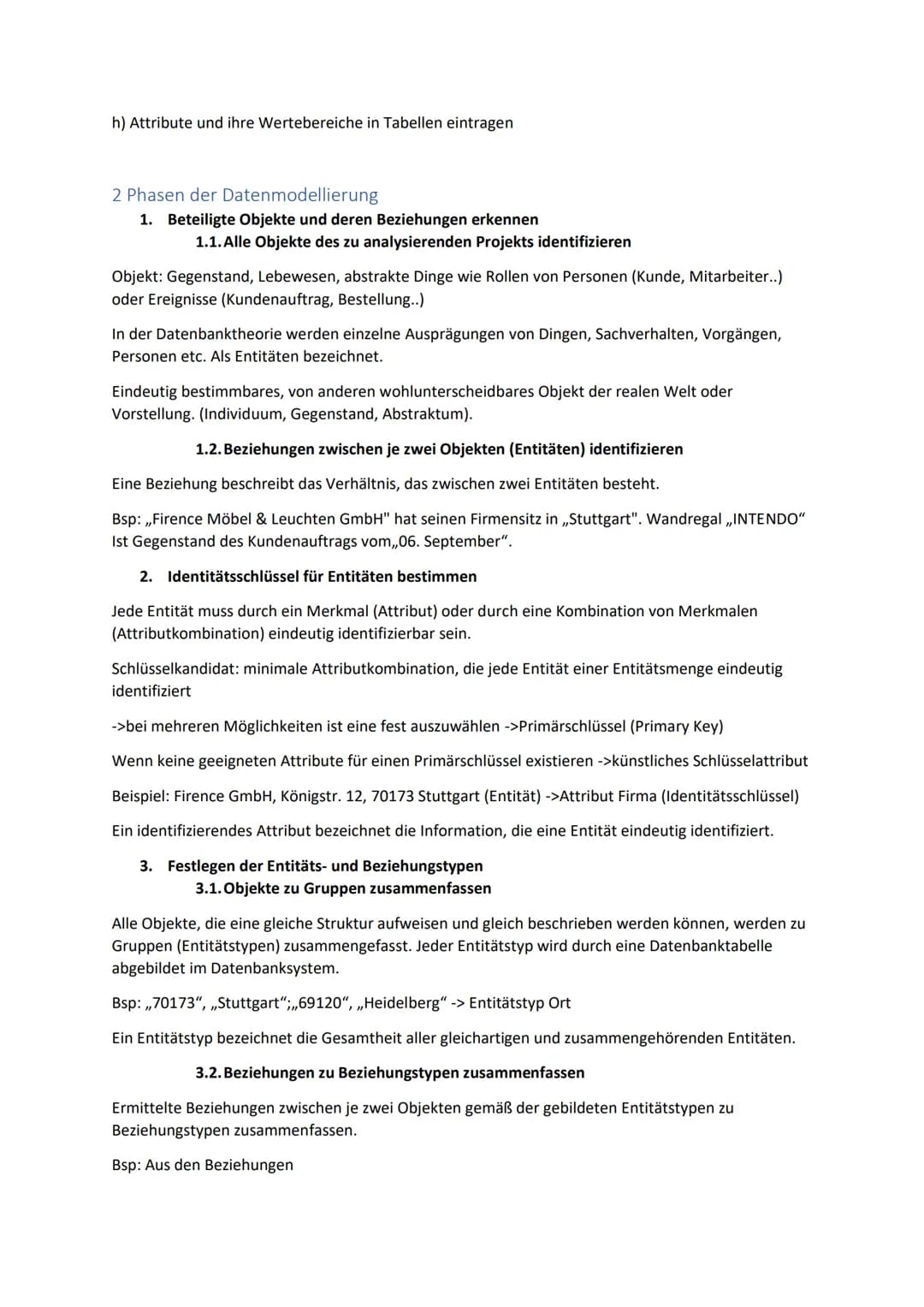

Der Prozess der Datenmodellierung nach Peter Chen beinhaltet mehrere Schritte:

  1. Identifikation von Entitäten und Beziehungen
  2. Bestimmung von Identitätsschlüsseln für Entitäten
  3. Festlegung von Entitäts- und Beziehungstypen
  4. Bestimmung der Beziehungskardinalitäten
  5. Ermittlung von Attributen und ihren Wertebereichen
  6. Erstellung von Entity-Relationship-Diagrammen (ERD)
  7. Definition von Primär- und Fremdschlüsseln

Definition: Eine Entität ist ein eindeutig bestimmbares, von anderen unterscheidbares Objekt der realen Welt oder Vorstellung.

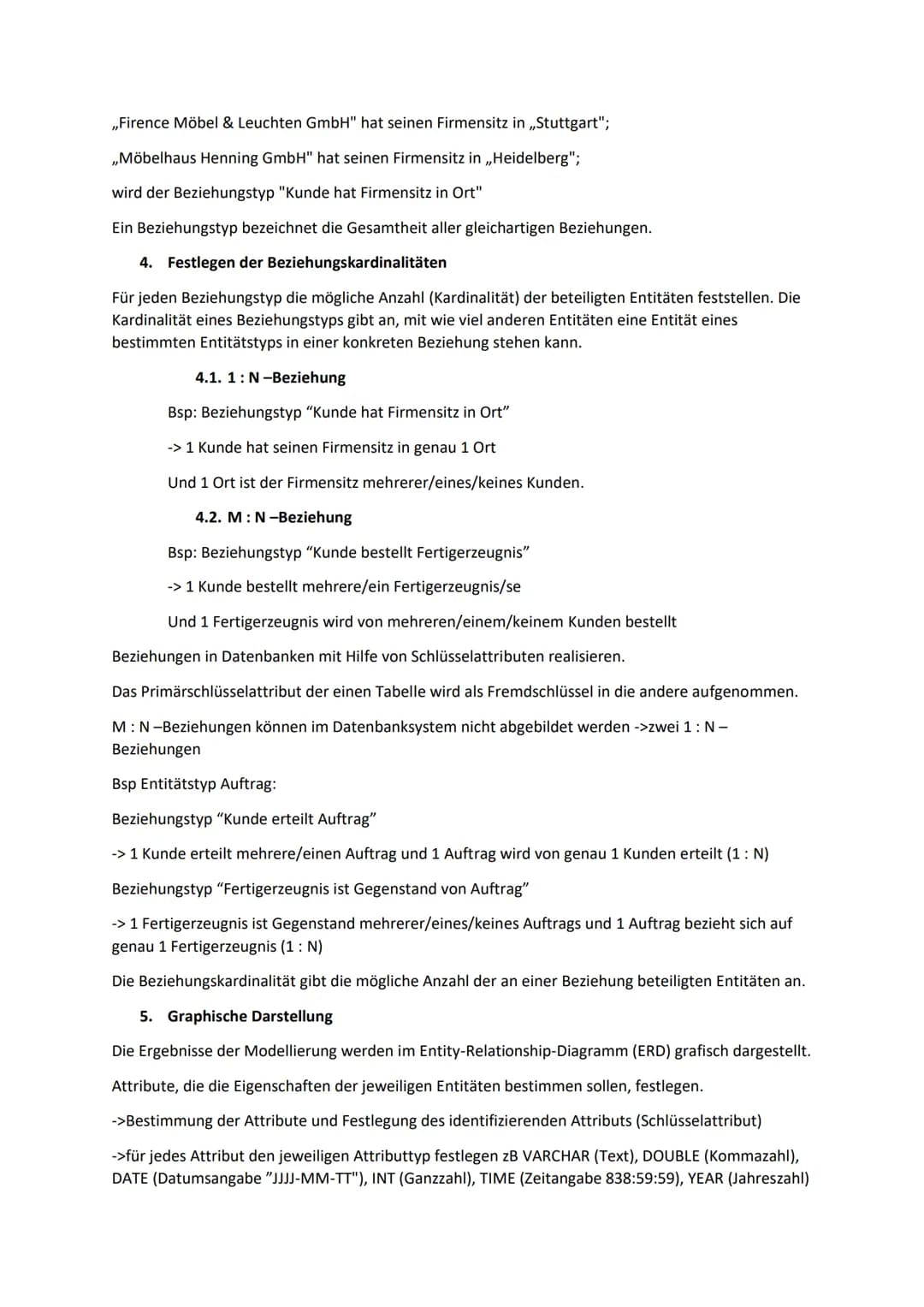

Example: Ein Beispiel für eine Entität könnte "Firence Möbel & Leuchten GmbH" sein, mit dem Attribut "Firma" als Identitätsschlüssel.
