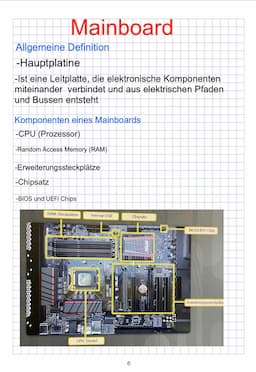

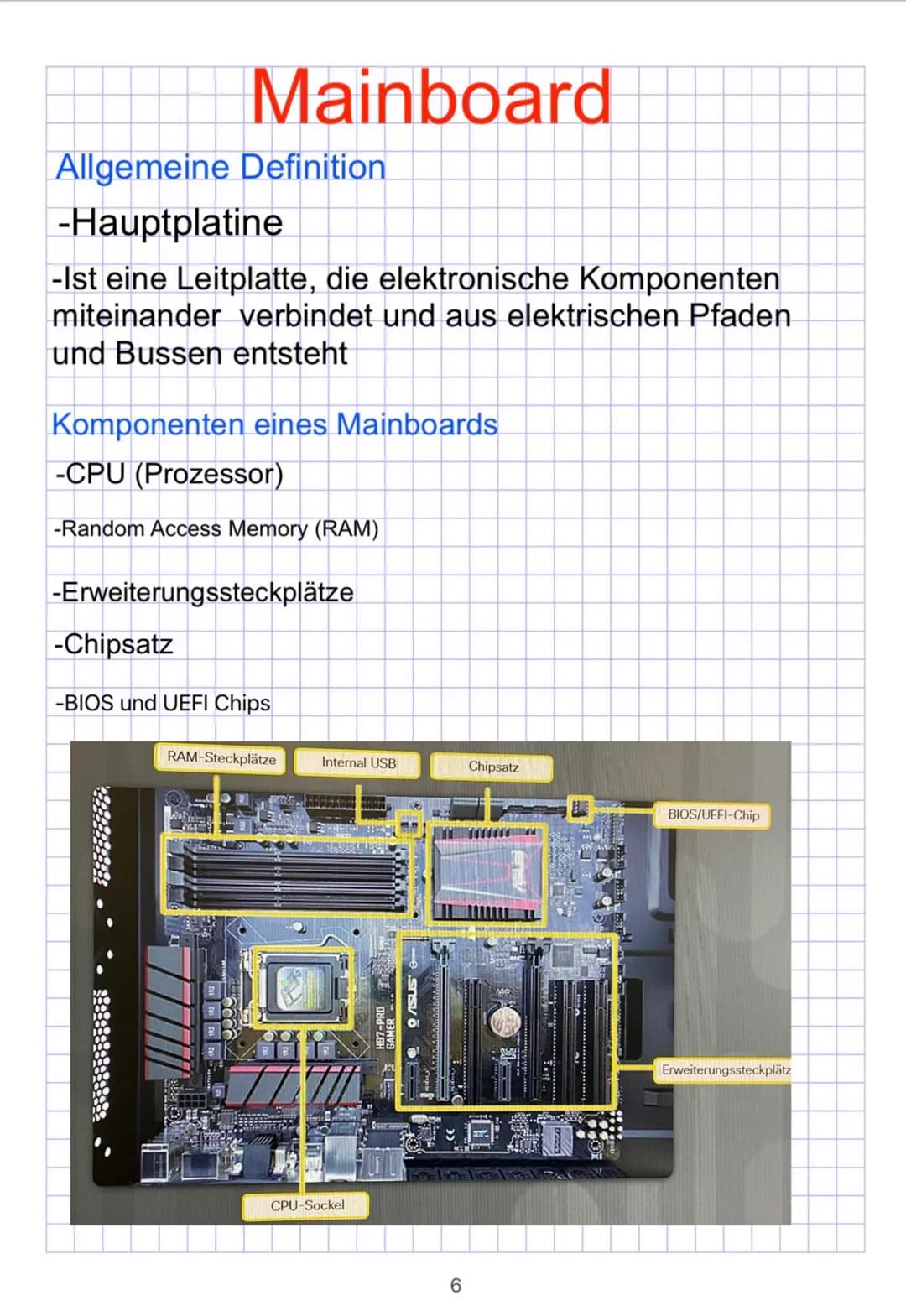

Komponenten und Funktionen eines Mainboards

Das Mainboard, auch als Hauptplatine oder Motherboard bekannt, ist das Herzstück eines Computers. Es verbindet alle elektronischen Komponenten miteinander und ermöglicht deren Kommunikation über elektrische Pfade und Busse.

Definition: Ein Mainboard ist eine Leitplatte, die als zentrale Plattform für die Integration und Verbindung aller Computerkomponenten dient.

Die wichtigsten Komponenten eines Mainboards sind:

1. CPU-Sockel: Hier wird der Prozessor $CPU$ eingesetzt, das "Gehirn" des Computers.
2. RAM-Steckplätze: Diese nehmen die Arbeitsspeichermodule auf.
3. Erweiterungssteckplätze: Sie ermöglichen das Hinzufügen zusätzlicher Komponenten wie Grafikkarten oder Soundkarten.
4. Chipsatz: Besteht aus Northbridge und Southbridge, steuert die Kommunikation zwischen CPU und anderen Komponenten.
5. BIOS/UEFI-Chip: Enthält die grundlegende Firmware für den Systemstart und die Hardwarekonfiguration.
6. Interne USB-Anschlüsse: Ermöglichen den Anschluss von USB-Geräten direkt am Mainboard.

Vocabulary: BIOS $Basic Input/Output System$ oder das modernere UEFI $Unified Extensible Firmware Interface$ sind für die grundlegenden Startfunktionen des Computers verantwortlich.

Die Mainboard Funktion besteht darin, all diese Komponenten zu einer funktionierenden Einheit zu verbinden und deren reibungslose Zusammenarbeit zu gewährleisten.

Detaillierte Erklärung der Mainboard-Komponenten

Die Hauptplatine Mainboard beherbergt zahlreiche wichtige Komponenten, die für die Funktionalität eines Computers unerlässlich sind. Hier eine genauere Betrachtung der zentralen Elemente:

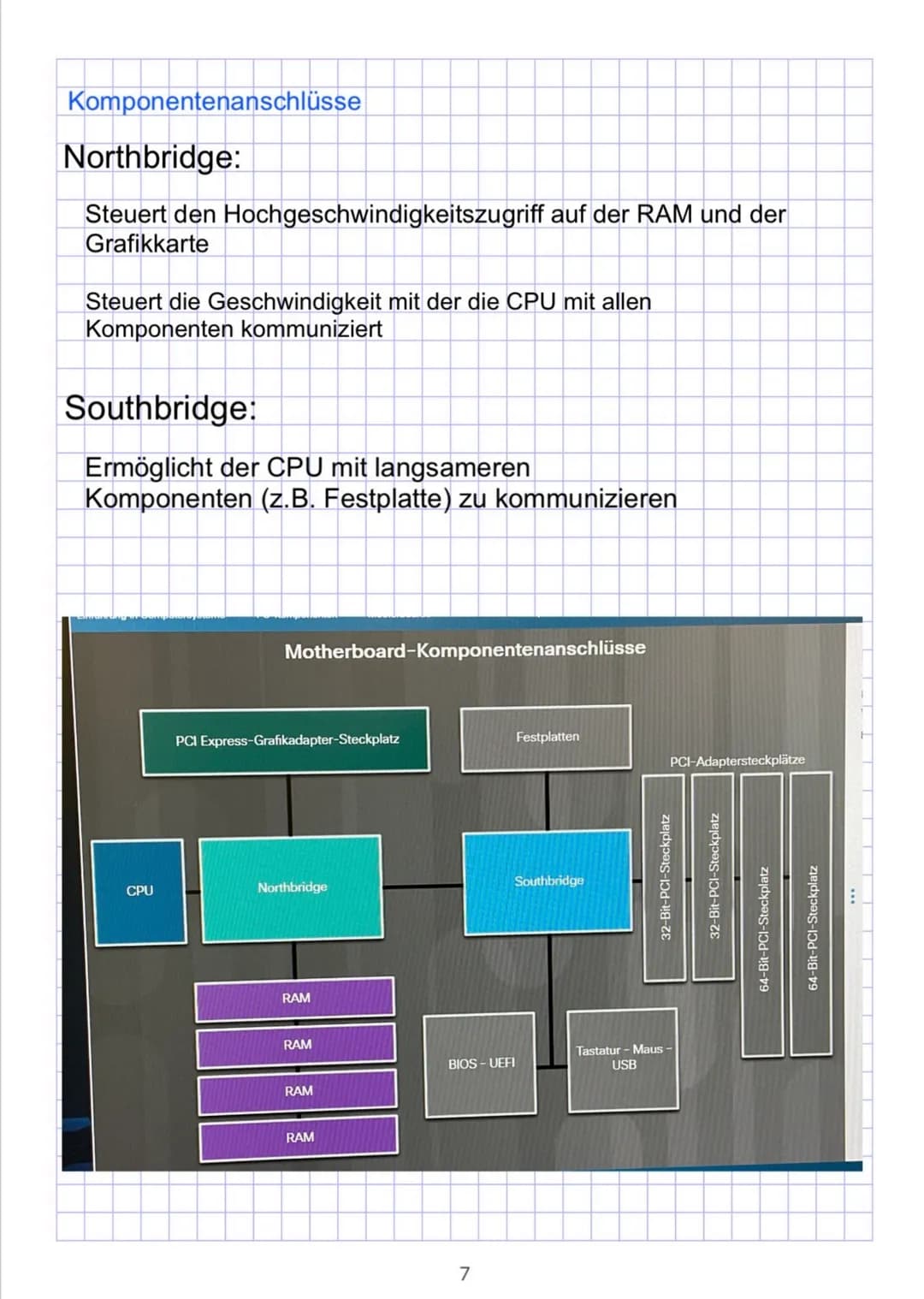

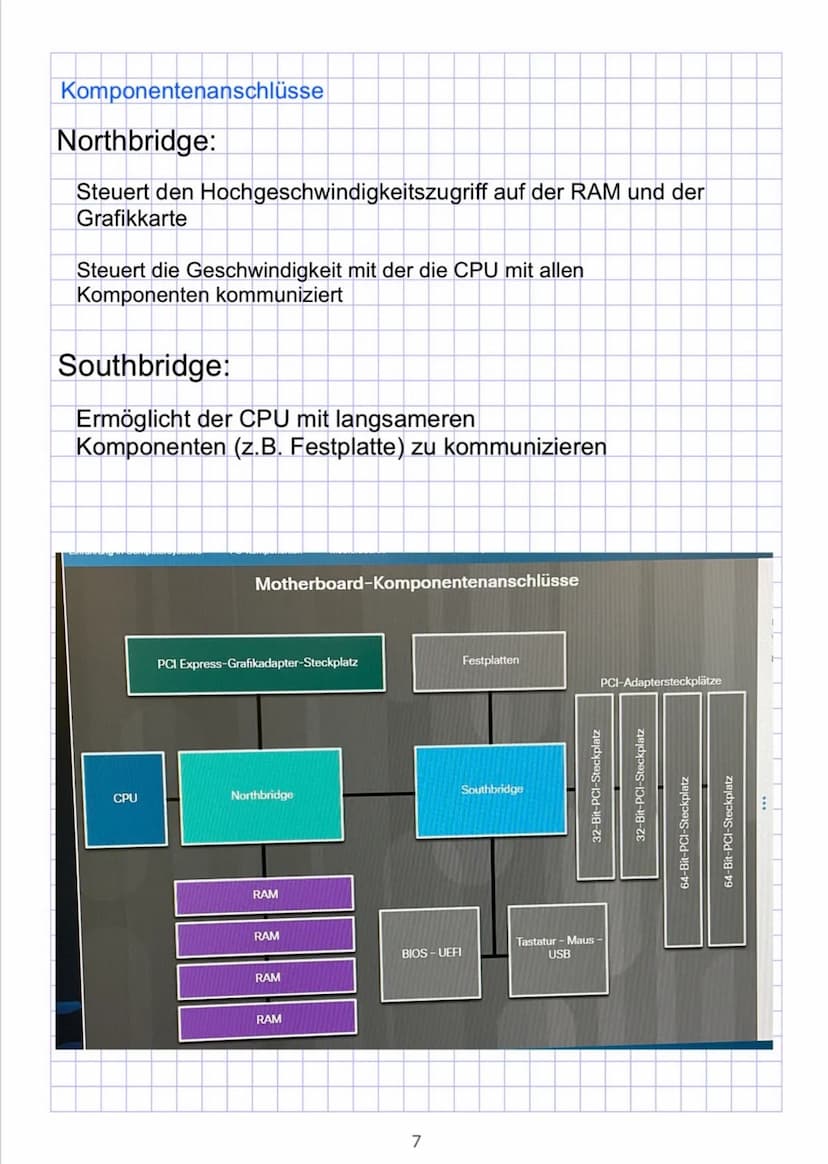

1. Northbridge: Steuert den Hochgeschwindigkeitszugriff auf den RAM und die Grafikkarte Reguliert die Geschwindigkeit, mit der die CPU mit allen Komponenten kommuniziert

Highlight: Die Northbridge ist entscheidend für die Gesamtleistung des Systems, da sie die schnellsten Datenübertragungen koordiniert.

2. Southbridge: Ermöglicht der CPU die Kommunikation mit langsameren Komponenten wie Festplatten Verwaltet typischerweise USB-Anschlüsse, SATA-Ports und andere periphere Schnittstellen

Vocabulary: Der Northbridge Southbridge Unterschied liegt hauptsächlich in der Geschwindigkeit der verwalteten Komponenten und der Nähe zur CPU.

3. PCI Express-Grafikadapter-Steckplatz: Dient zur Installation leistungsstarker Grafikkarten Bietet die höchste Bandbreite für Grafikdatenübertragung
4. RAM-Steckplätze: Nehmen die Arbeitsspeichermodule auf Ermöglichen schnellen Zugriff auf temporäre Daten
5. BIOS/UEFI: Enthält die grundlegende Firmware für den Systemstart Ermöglicht Hardwarekonfiguration und Diagnose
6. PCI-Adaptersteckplätze: Bieten Erweiterungsmöglichkeiten für zusätzliche Hardwarekomponenten Existieren in 32-Bit- und 64-Bit-Varianten

Example: Ein typisches Motherboard ASUS könnte mehrere PCI-Express-Steckplätze für Grafikkarten, mehrere RAM-Slots und verschiedene PCI-Steckplätze für Erweiterungskarten aufweisen.

Die Anordnung und Verfügbarkeit dieser Komponenten variieren je nach Mainboard Formfaktor und spezifischem Modell.

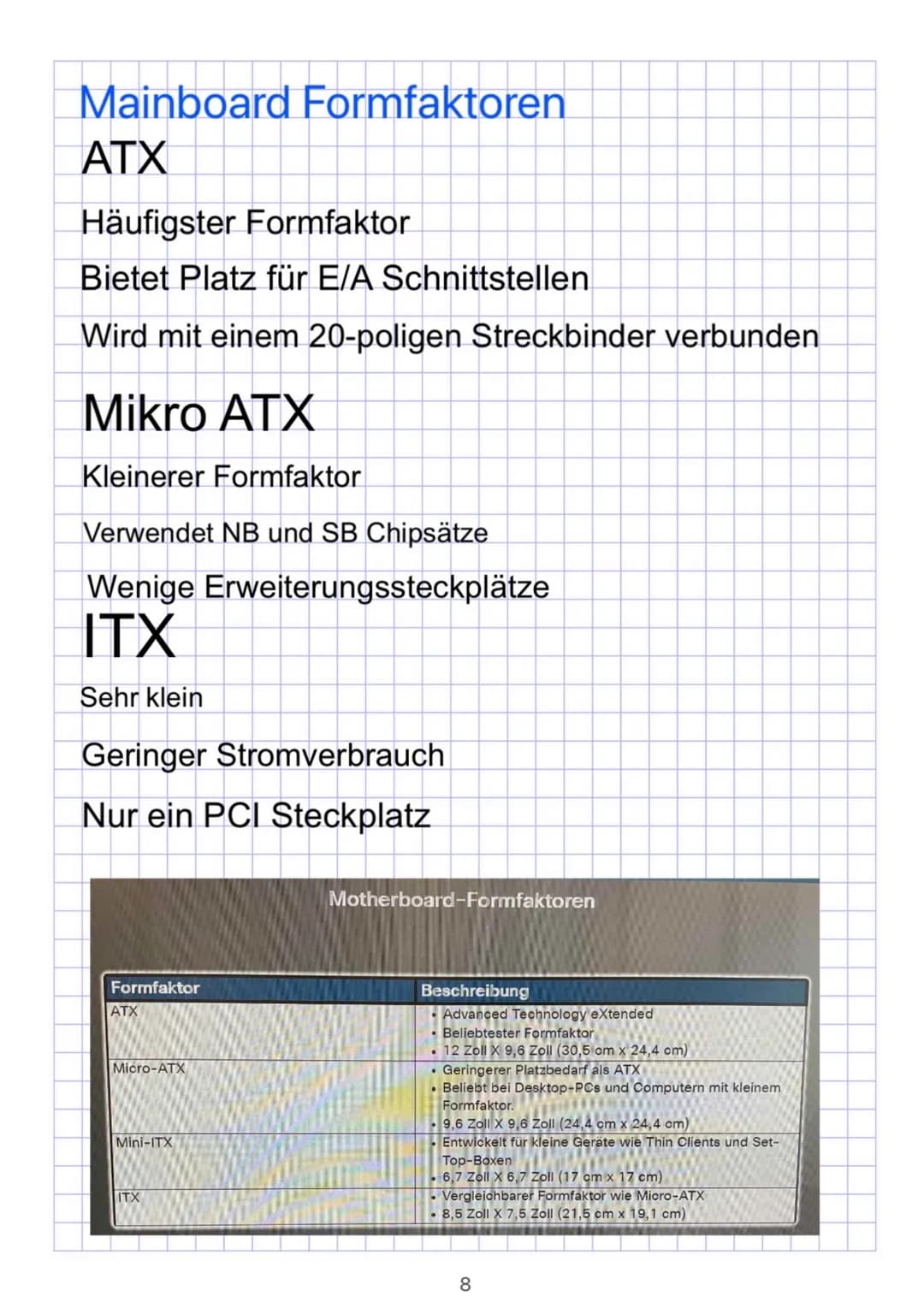

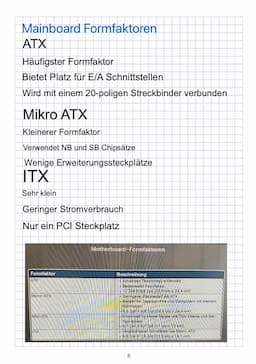

Vergleich der Mainboard Formfaktoren

Die Wahl des richtigen Mainboard Formfaktors ist entscheidend für die Kompatibilität und Leistungsfähigkeit eines Computersystems. Hier ein detaillierter Vergleich der gängigsten Formfaktoren:

1. ATX $Advanced Technology Extended$: Abmessungen: 12 Zoll x 9,6 Zoll $30,5 cm x 24,4 cm$ Vorteile: Bietet viel Platz für Erweiterungen Unterstützt mehrere Grafikkarten Gute Kühlungsmöglichkeiten Nachteile: Benötigt größere Gehäuse Höherer Stromverbrauch

Highlight: ATX ist der beliebteste Formfaktor für Desktop-PCs und bietet die meisten Erweiterungsmöglichkeiten.

2. Micro-ATX Mainboard: Abmessungen: 9,6 Zoll x 9,6 Zoll $24,4 cm x 24,4 cm$ Vorteile: Kompakter als ATX Geeignet für kleinere Gehäuse Oft kostengünstiger Nachteile: Weniger Erweiterungssteckplätze als ATX Eingeschränkte Kühlungsoptionen

Example: Ein typisches Micro-ATX Gehäuse ist deutlich kompakter als ein ATX-Gehäuse, eignet sich aber immer noch für leistungsfähige Gaming-PCs.

3. Mini-ITX Mainboard: Abmessungen: 6,7 Zoll x 6,7 Zoll $17 cm x 17 cm$ Vorteile: Extrem kompakt Ideal für kleine Formfaktor-PCs Geringer Stromverbrauch Nachteile: Sehr begrenzte Erweiterungsmöglichkeiten Oft nur ein PCI-Steckplatz

Vocabulary: Der Begriff "Mainboard Formfaktor μATX" ist eine alternative Bezeichnung für Micro-ATX.

4. ITX: Abmessungen: 8,5 Zoll x 7,5 Zoll $21,5 cm x 19,1 cm$ Ähnelt in der Größe dem Micro-ATX-Format Weniger verbreitet als die anderen Formfaktoren

Definition: Der Mainboard Formfaktor bestimmt nicht nur die Größe des Boards, sondern auch die Anzahl und Art der unterstützten Komponenten sowie die Kompatibilität mit verschiedenen Gehäusetypen.

Bei der Auswahl eines Mainboards sollten Faktoren wie benötigte Erweiterungsmöglichkeiten, verfügbarer Platz im Gehäuse und geplante Systemkonfiguration berücksichtigt werden. Die Mainboard-Größen Tabelle bietet eine hilfreiche Übersicht für den Vergleich der verschiedenen Formfaktoren.

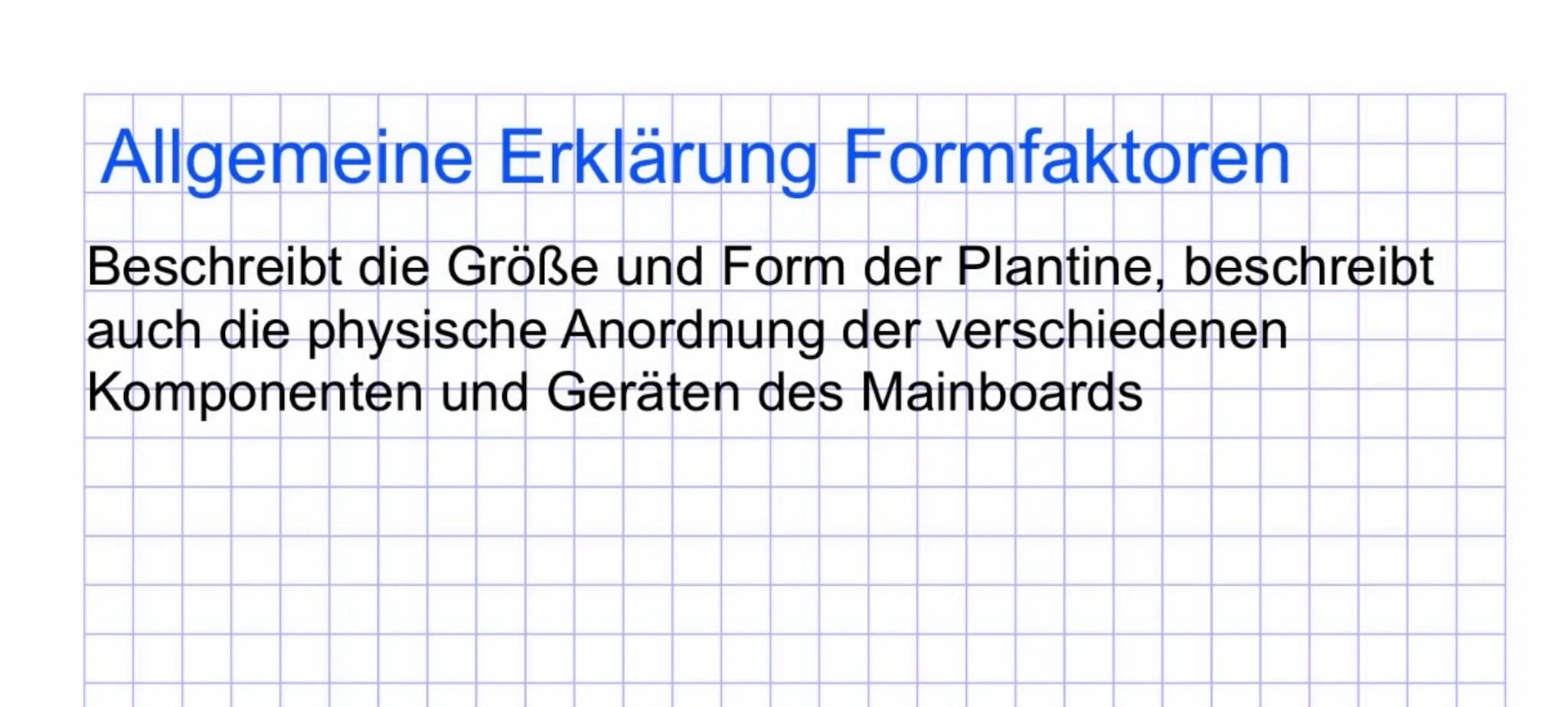

Allgemeine Erklärung der Mainboard Formfaktoren

Der Mainboard Formfaktor beschreibt die Größe, Form und physische Anordnung der verschiedenen Komponenten auf der Hauptplatine eines Computers. Er legt fest, wie die einzelnen Bauteile und Anschlüsse auf dem Mainboard positioniert sind.

Definition: Ein Formfaktor ist die standardisierte Spezifikation für die physische Gestaltung und Abmessungen eines Mainboards.

Die gängigsten Mainboard Formfaktoren sind:

1. ATX $Advanced Technology Extended$: Der häufigste und am weitesten verbreitete Formfaktor Bietet ausreichend Platz für zahlreiche Ein- und Ausgabeschnittstellen Wird typischerweise mit einem 20-poligen Stromanschluss verbunden
2. Micro-ATX Mainboard: Ein kompakterer Formfaktor als ATX Verwendet ebenfalls Northbridge- und Southbridge-Chipsätze Verfügt über weniger Erweiterungssteckplätze als ATX
3. Mini-ITX Mainboard: Sehr kleiner Formfaktor Zeichnet sich durch geringen Stromverbrauch aus Bietet in der Regel nur einen PCI-Erweiterungssteckplatz

Highlight: Die Wahl des richtigen Mainboard Formfaktors ist entscheidend für die Kompatibilität mit dem Computergehäuse und beeinflusst die Erweiterungsmöglichkeiten des Systems.
