OSI-Modell einfach erklärt - Beispiele, Merksätze und Protokolle für Kids

Das OSI 7 Schichten Modell ist ein fundamentales Kommunikationsmodell für Netzwerke, das den Datenaustausch zwischen verschiedenen Systemen standardisiert strukturiert.

Das OSI-Schichtenmodell besteht aus sieben aufeinander aufbauenden Schichten, die von der physischen Übertragung (Schicht 1) bis zur Anwendungsebene (Schicht 7) reichen
Jede Schicht erfüllt spezifische Aufgaben und kommuniziert mit den benachbarten Schichten
Die Datenübertragung erfolgt beim Sender von Schicht 7 nach 1 und beim Empfänger von 1 nach 7
Das Modell unterscheidet zwischen transportorientierten (Schicht 1-4) und anwendungsorientierten Schichten (Schicht 5-7)

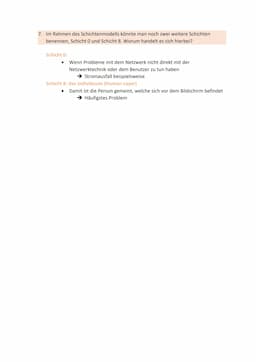

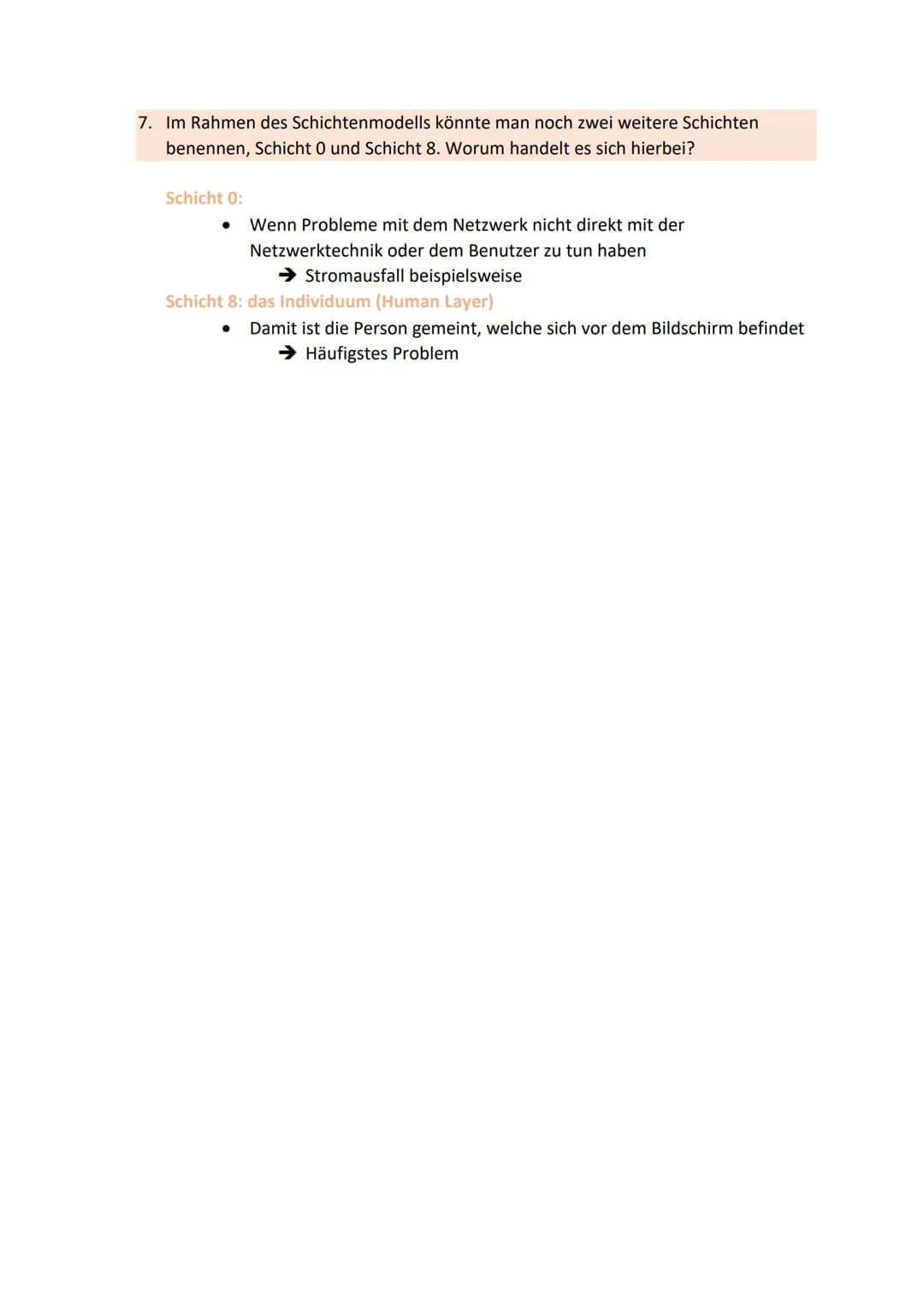

Zusätzlich werden oft noch Schicht 0 (physische Infrastruktur) und Schicht 8 (Mensch) erwähnt

2.5.2021

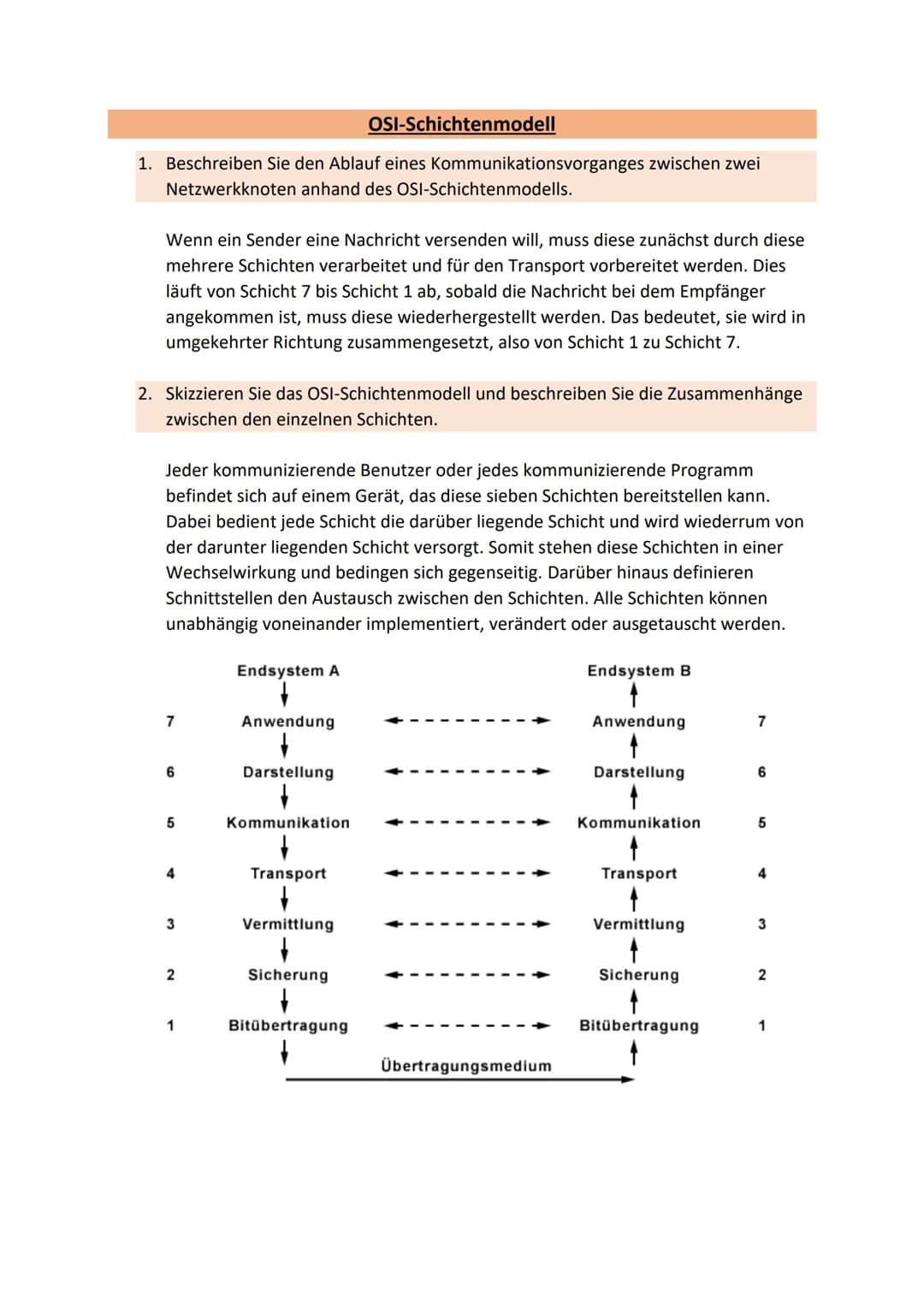

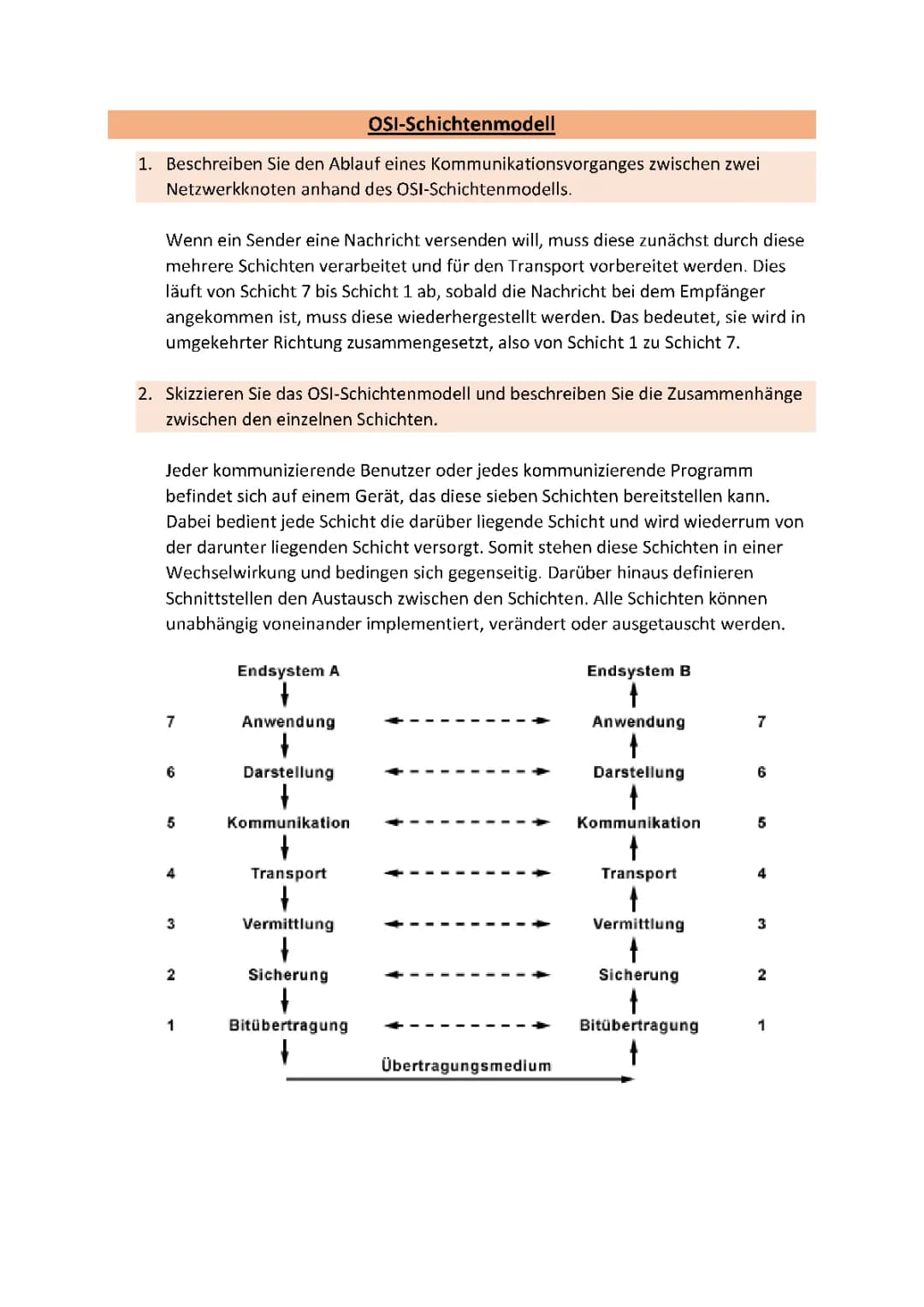

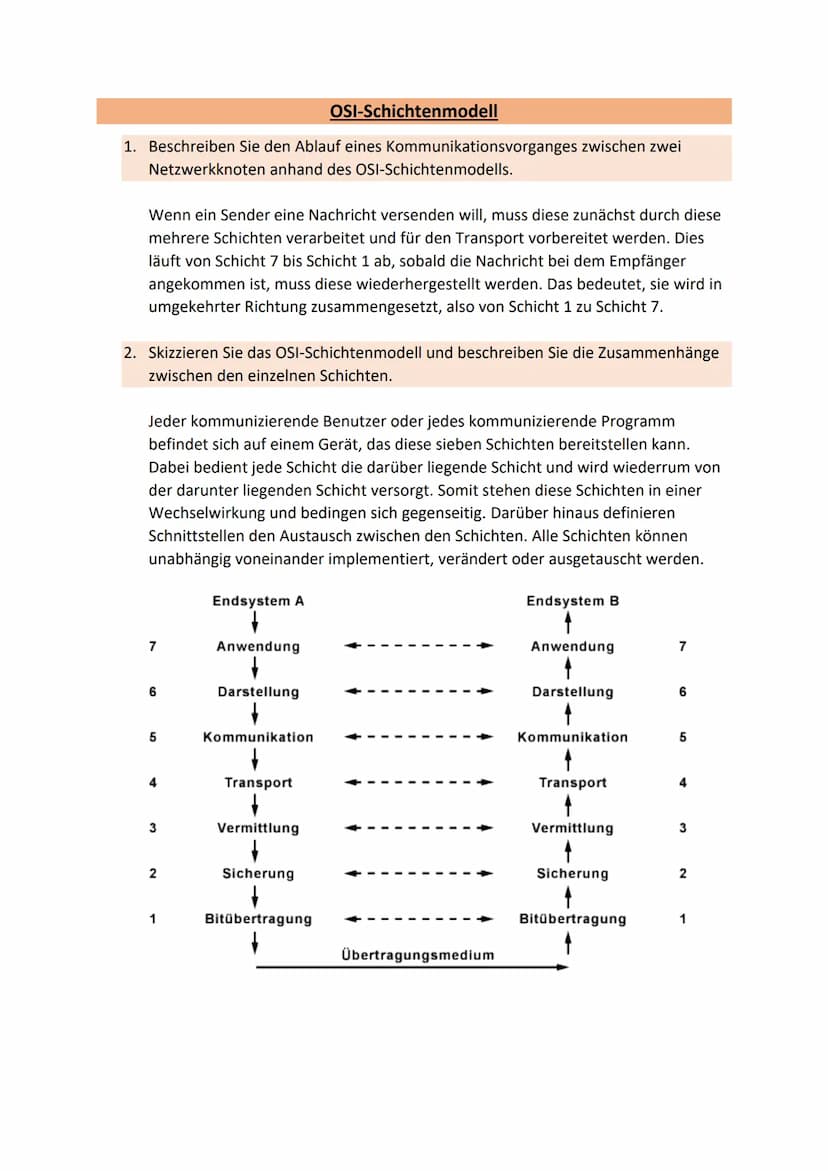

1. Beschreiben Sie den Ablauf eines Kommunikationsvorganges zwischen zwei
Netzwerkknoten anhand des OSI-Schichtenmodells.
Wenn ein Sender ei

Öffnen

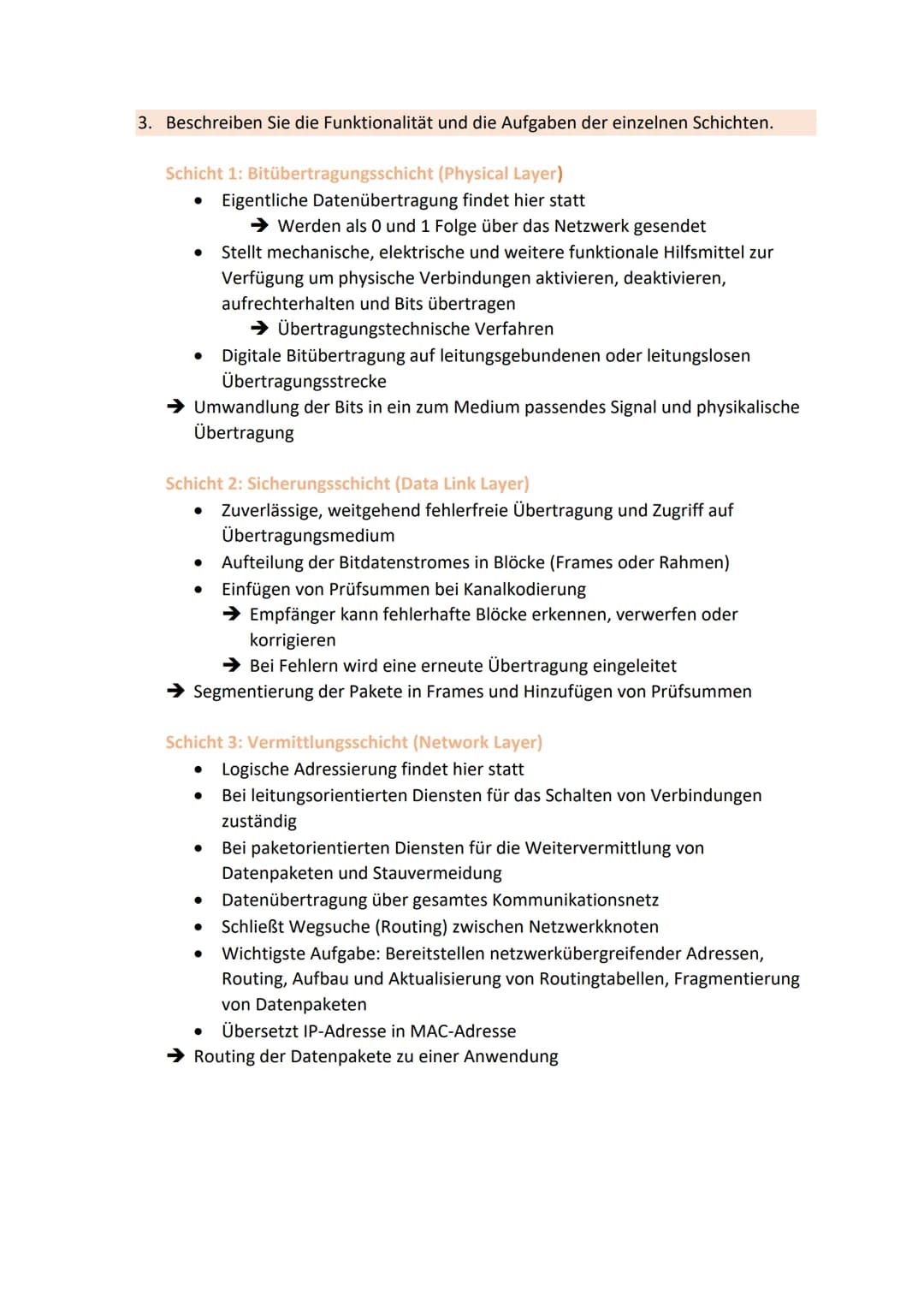

Funktionen der einzelnen OSI-Schichten

Das OSI-Modell besteht aus sieben Schichten, die jeweils spezifische Aufgaben in der Netzwerkkommunikation erfüllen.

Schicht 1: Bitübertragungsschicht (Physical Layer)

Die Bitübertragungsschicht ist für die eigentliche physische Datenübertragung zuständig. Sie wandelt Bits in Signale um, die über das Übertragungsmedium gesendet werden können.

Beispiel: In der Bitübertragungsschicht werden Daten als Folge von 0 und 1 über das Netzwerk gesendet.

Schicht 2: Sicherungsschicht (Data Link Layer)

Die Sicherungsschicht sorgt für eine zuverlässige und weitgehend fehlerfreie Übertragung. Sie teilt den Bitdatenstrom in Blöcke $Frames$ auf und fügt Prüfsummen hinzu.

Vocabulary: Frames sind Datenblöcke, in die der Bitdatenstrom aufgeteilt wird.

Schicht 3: Vermittlungsschicht (Network Layer)

In der Vermittlungsschicht findet die logische Adressierung statt. Sie ist für das Routing von Datenpaketen zwischen Netzwerkknoten verantwortlich.

Highlight: Die Vermittlungsschicht übersetzt IP-Adressen in MAC-Adressen und leitet Datenpakete zu den entsprechenden Anwendungen.

Öffnen

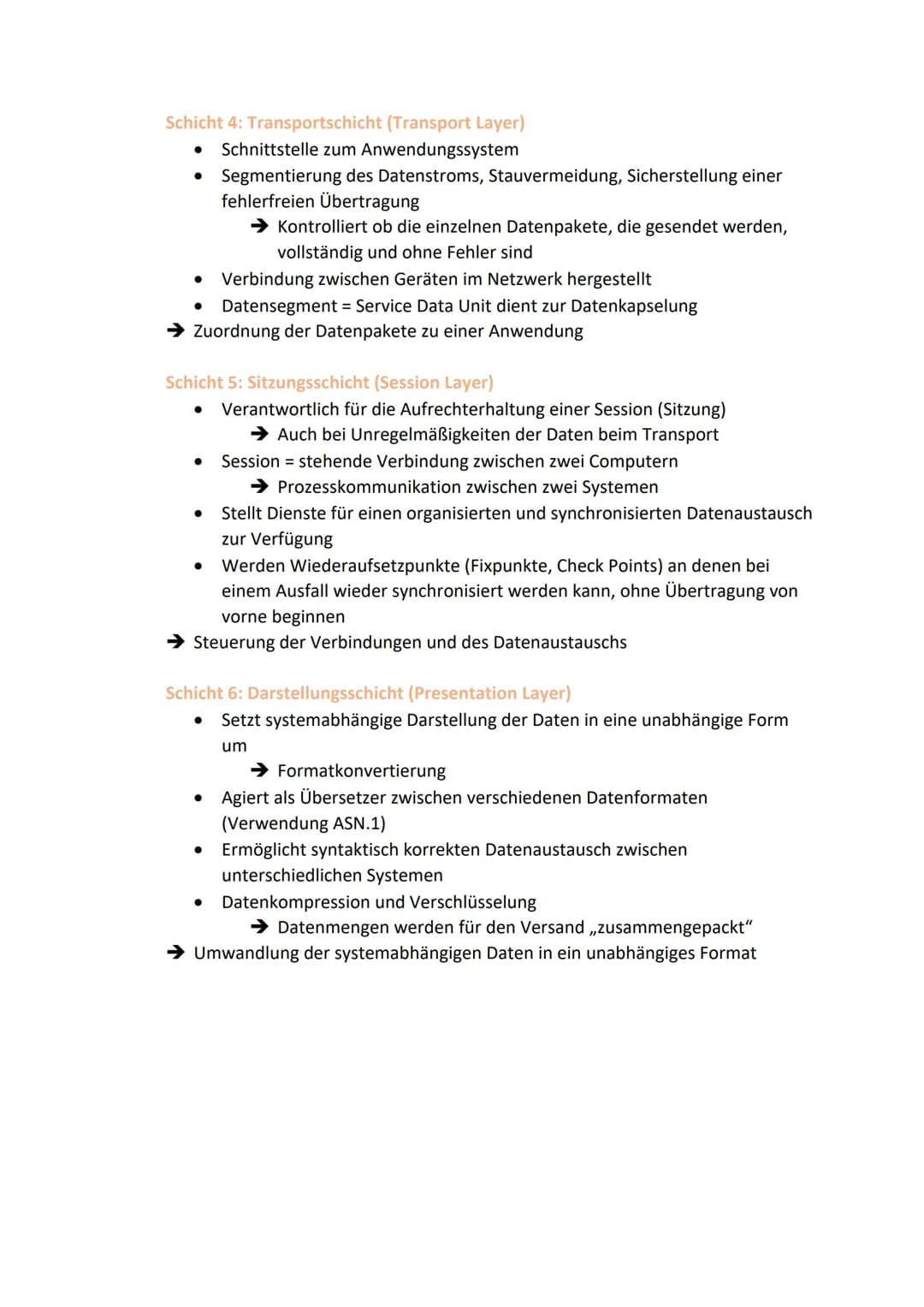

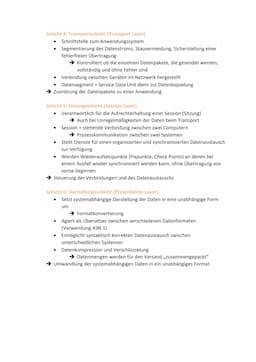

Transport- und Sitzungsschicht im OSI-Modell

Schicht 4: Transportschicht (Transport Layer)

Die Transportschicht bildet die Schnittstelle zum Anwendungssystem. Sie segmentiert den Datenstrom, vermeidet Staus und stellt eine fehlerfreie Übertragung sicher.

Definition: Ein Datensegment in der Transportschicht wird als Service Data Unit bezeichnet und dient zur Datenkapselung.

Die Transportschicht kontrolliert, ob die gesendeten Datenpakete vollständig und fehlerfrei sind. Sie ist auch für die Zuordnung der Datenpakete zu einer bestimmten Anwendung verantwortlich.

Schicht 5: Sitzungsschicht (Session Layer)

Die Sitzungsschicht ist für die Aufrechterhaltung einer Session $Sitzung$ zwischen zwei Computern verantwortlich. Sie stellt Dienste für einen organisierten und synchronisierten Datenaustausch zur Verfügung.

Beispiel: Die Sitzungsschicht setzt Wiederaufsetzpunkte $Checkpoints$ , an denen bei einem Verbindungsausfall die Synchronisation wiederhergestellt werden kann, ohne die gesamte Übertragung neu starten zu müssen.

Diese Schicht ermöglicht die Prozesskommunikation zwischen zwei Systemen und steuert die Verbindungen sowie den Datenaustausch.

Öffnen

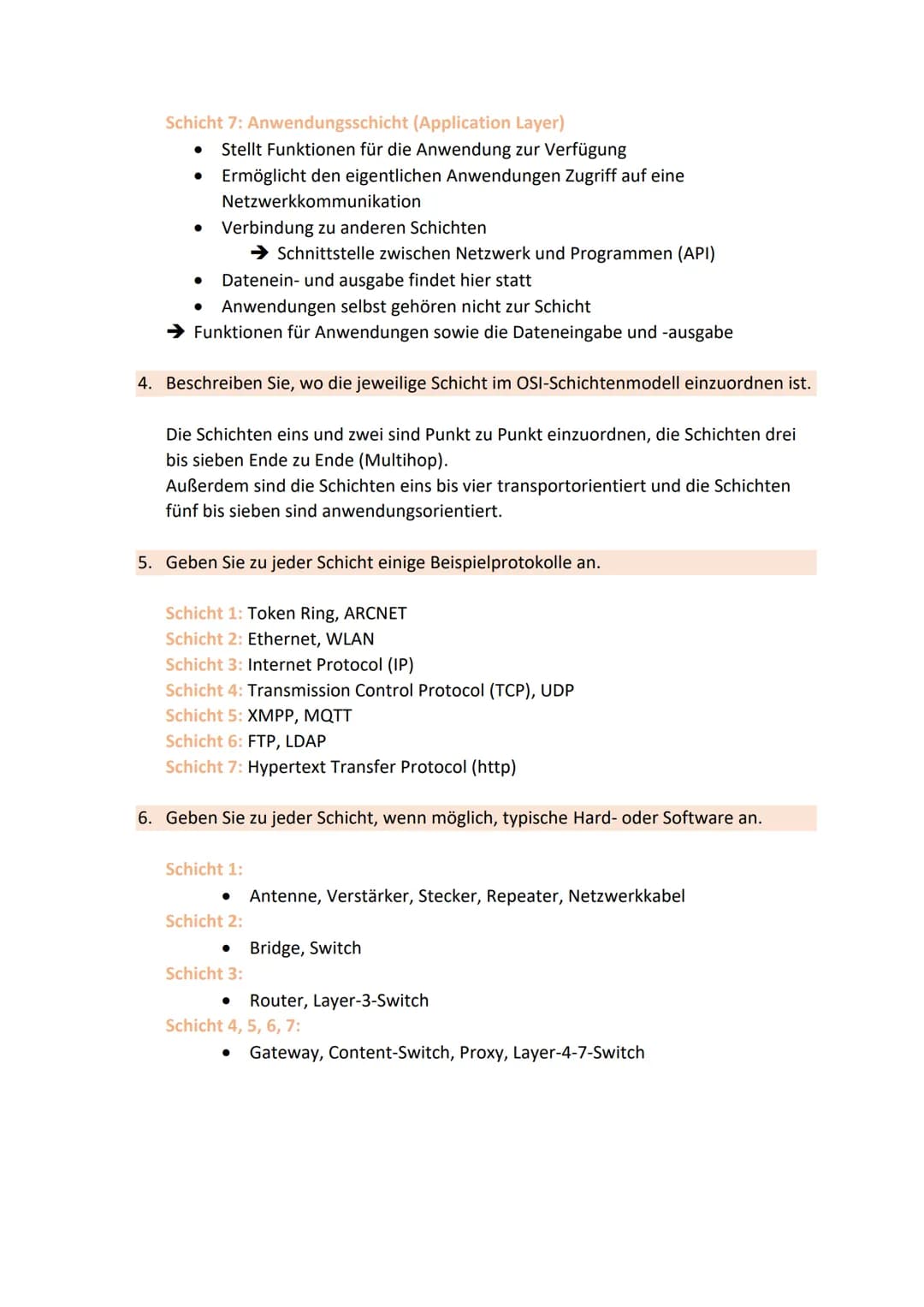

Darstellungs- und Anwendungsschicht im OSI-Modell

Schicht 6: Darstellungsschicht (Presentation Layer)

Die Darstellungsschicht setzt die systemabhängige Darstellung der Daten in eine unabhängige Form um. Sie agiert als Übersetzer zwischen verschiedenen Datenformaten und ermöglicht einen syntaktisch korrekten Datenaustausch zwischen unterschiedlichen Systemen.

Vocabulary: ASN.1 $Abstract Syntax Notation One$ ist eine Notation, die in der Darstellungsschicht zur Beschreibung von Datenstrukturen verwendet wird.

Zu den Aufgaben dieser Schicht gehören auch Datenkompression und Verschlüsselung. Dabei werden Datenmengen für den Versand "zusammengepackt" und systemabhängige Daten in ein unabhängiges Format umgewandelt.

Schicht 7: Anwendungsschicht (Application Layer)

Die Anwendungsschicht stellt Funktionen für die Anwendungen zur Verfügung und ermöglicht den Zugriff auf die Netzwerkkommunikation. Sie bildet die Schnittstelle zwischen dem Netzwerk und den Programmen $API$ .

Highlight: In der Anwendungsschicht findet die Datenein- und -ausgabe statt, wobei die Anwendungen selbst nicht zu dieser Schicht gehören.

Diese oberste Schicht des OSI-Modells stellt die Verbindung zu den anderen Schichten her und bietet Funktionen für Anwendungen sowie die Dateneingabe und -ausgabe.

Beispiel: Protokolle wie HTTP, FTP oder SMTP operieren auf der Anwendungsschicht des OSI-Modells.

Öffnen

Anwendungsschicht und Protokolle

Die oberste Schicht des OSI-Modell deutsch bildet die Schnittstelle zu den Anwendungen und stellt wichtige Funktionen bereit.

Definition: Die Anwendungsschicht ermöglicht den Zugriff auf Netzwerkkommunikation für verschiedene Programme.

Example: Protokolle wie TCP/IP $Schicht 4$ und FTP $Schicht 6$ sind konkrete Beispiele für die praktische Implementierung des OSI-Modells.

Highlight: Die Schichten 1-4 sind transportorientiert, während die Schichten 5-7 anwendungsorientiert sind.
