Relationenmodell erstellen - ERD - Datentypen

ER-Modell und Relationenmodell: Beispiele, Konventionen und Datentypen

Das Relationenmodell und das Entity-Relationship-Modell (ER-Modell) sind grundlegende Konzepte im Bereich der Datenbanken, die helfen, Daten strukturiert zu organisieren. In der modernen Informatik ist das Verständnis dieser Modelle essentiell, um effiziente Datenbanken zu erstellen und zu verwalten. Das Relationenmodell dient als Basis für relationale Datenbanken, während das ER-Modell hilft, die Beziehungen zwischen verschiedenen Datenelementen zu visualisieren. Diese beiden Modelle arbeiten oft zusammen: Zuerst wird ein ER-Modell erstellt, um die Struktur zu planen, und dann wird es in ein Relationenmodell umgewandelt, das in einer Datenbank implementiert werden kann.

...

6.2.2021

933

Relationenmodell erstellen.
beschreibt die in einer relationalen Datenbank zu
implementierenden Relationen (Tabellen), deren
Attribute, die

Öffnen

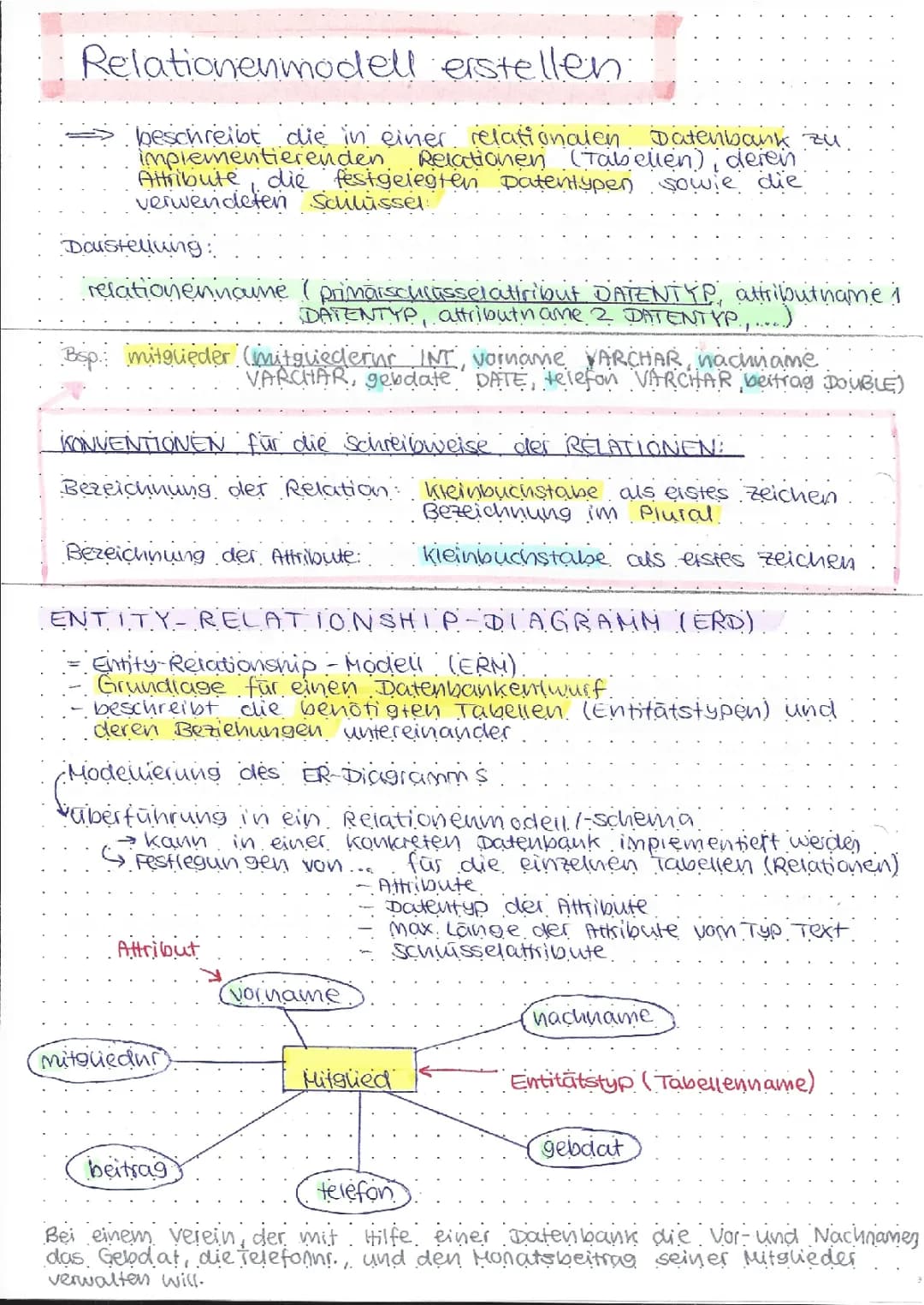

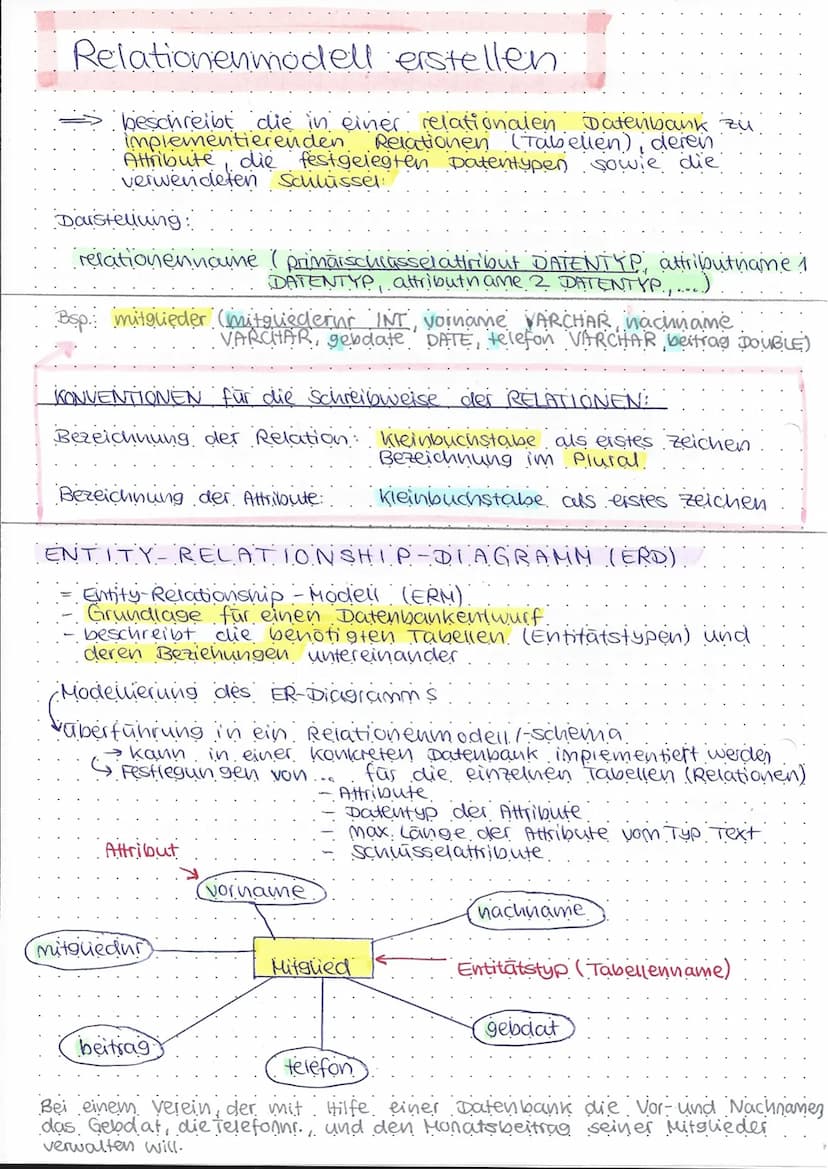

Relationenmodell erstellen

Das Relationenmodell beschreibt die Struktur einer relationalen Datenbank mit ihren Tabellen RelationenRelationen, Attributen und Datentypen.

Darstellungsweise:

  • Relationenname prima¨rschlu¨sselattributDATENTYP,attributname1DATENTYP,attributname2DATENTYP,...primärschlüsselattribut DATENTYP, attributname1 DATENTYP, attributname2 DATENTYP, ...
  • Beispiel: mitglieder mitgliedernrINT,vornameVARCHAR,nachnameVARCHAR,gebdateDATE,telefonVARCHAR,beitragDOUBLEmitgliedernr INT, vorname VARCHAR, nachname VARCHAR, gebdate DATE, telefon VARCHAR, beitrag DOUBLE

Schreibkonventionen für Relationen:

  • Relationenname beginnt mit Kleinbuchstabe und steht im Plural
  • Attributnamen beginnen mit Kleinbuchstaben

Entity-Relationship-Modell ERModellER-Modell:

  • Grundlage für jeden Datenbankentwurf
  • Beschreibt benötigte Entitätstypen TabellenTabellen und deren Beziehungen
  • Prozess: ER-Diagramm modellieren → in Relationenmodell überführen → in Datenbank implementieren

Bei der Überführung in ein relationales Datenbankmodell werden festgelegt:

  • Attribute der Tabellen
  • Datentypen der Attribute
  • Maximale Länge bei Textattributen
  • Schlüsselattribute z.B.Prima¨rschlu¨sselz.B. Primärschlüssel

Wichtiges Konzept: Ein ER-Modell ist eine visuelle Darstellung von Daten und ihren Beziehungen, während das Relationenmodell die konkrete Struktur für die Implementierung in einer Datenbank beschreibt. Der Unterschied zwischen ER-Modell und Relationenmodell liegt hauptsächlich in der Abstraktion und dem Verwendungszweck.

Beispiel: Bei einem Verein, der Mitgliederdaten verwalten möchte, würde man im ER-Modell eine Entität "Mitglied" mit Attributen wie mitgliednr, vorname, nachname, gebdat, telefon und beitrag definieren. Diese wird dann ins Relationenmodell übertragen.

Nichts passendes dabei? Erkunde andere Fachbereiche.

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

Knowunity wurde bei Apple als "Featured Story" ausgezeichnet und hat die App-Store-Charts in der Kategorie Bildung in Deutschland, Italien, Polen, der Schweiz und dem Vereinigten Königreich regelmäßig angeführt. Werde noch heute Mitglied bei Knowunity und hilf Millionen von Schüler:innen auf der ganzen Welt.

Ranked #1 Education App

Laden im

Google Play

Laden im

App Store

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

4.9+

Durchschnittliche App-Bewertung

21 M

Schüler:innen lieben Knowunity

#1

In Bildungs-App-Charts in 17 Ländern

950 K+

Schüler:innen haben Lernzettel hochgeladen

Immer noch nicht überzeugt? Schau dir an, was andere Schüler:innen sagen...

iOS User

Ich liebe diese App so sehr, ich benutze sie auch täglich. Ich empfehle Knowunity jedem!! Ich bin damit von einer 4 auf eine 1 gekommen :D

Philipp, iOS User

Die App ist sehr einfach und gut gestaltet. Bis jetzt habe ich immer alles gefunden, was ich gesucht habe :D

Lena, iOS Userin

Ich liebe diese App ❤️, ich benutze sie eigentlich immer, wenn ich lerne.



Informatik

933

6. Feb. 2021

2 Seiten

ER-Modell und Relationenmodell: Beispiele, Konventionen und Datentypen

Das Relationenmodell und das Entity-Relationship-Modell (ER-Modell) sind grundlegende Konzepte im Bereich der Datenbanken, die helfen, Daten strukturiert zu organisieren. In der modernen Informatik ist das Verständnis dieser Modelle essentiell, um effiziente Datenbanken zu erstellen und zu verwalten. Das Relationenmodell dient... Mehr anzeigen

Relationenmodell erstellen.
beschreibt die in einer relationalen Datenbank zu
implementierenden Relationen (Tabellen), deren
Attribute, die

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

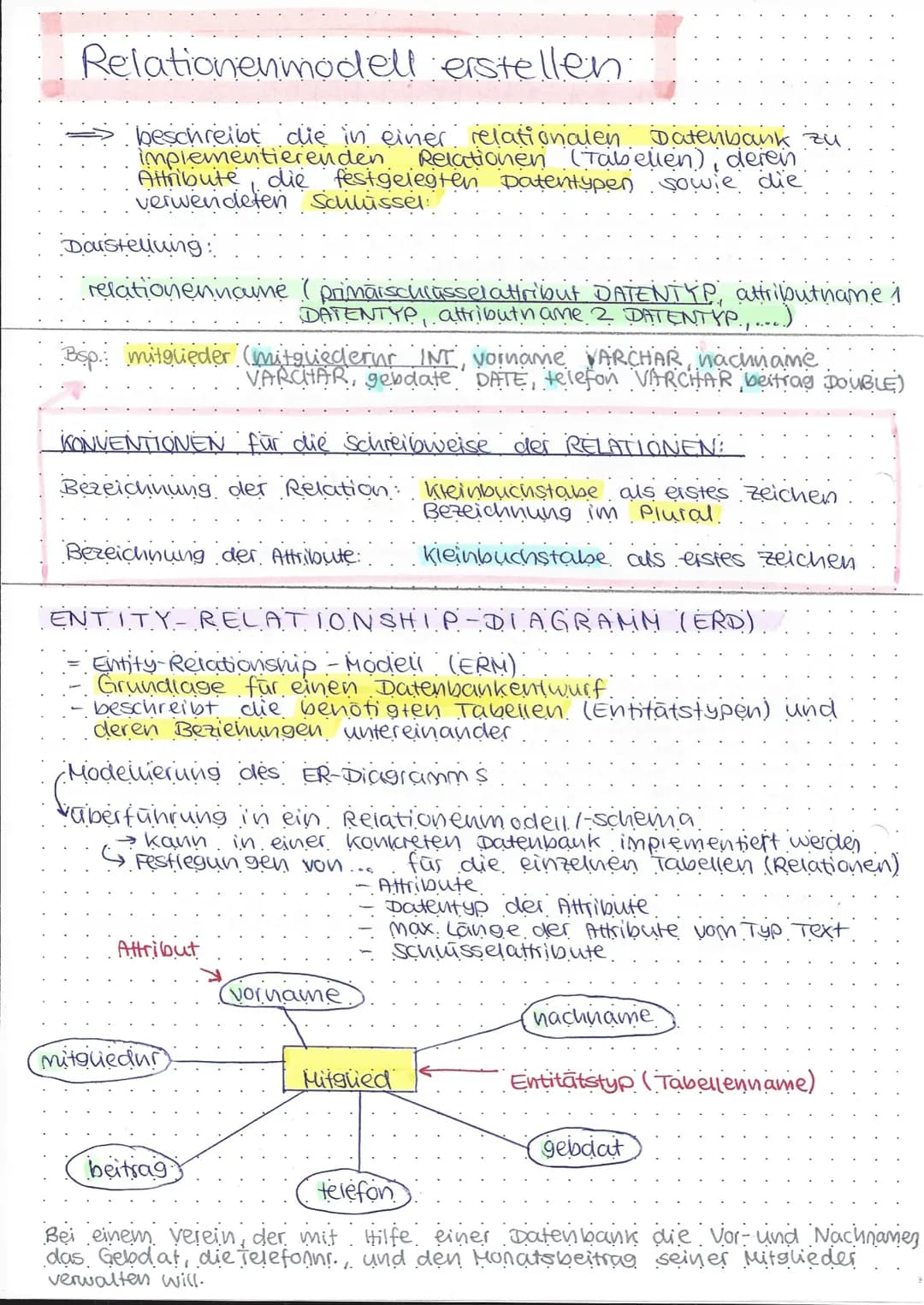

Relationenmodell erstellen

Das Relationenmodell beschreibt die Struktur einer relationalen Datenbank mit ihren Tabellen RelationenRelationen, Attributen und Datentypen.

Darstellungsweise:

  • Relationenname prima¨rschlu¨sselattributDATENTYP,attributname1DATENTYP,attributname2DATENTYP,...primärschlüsselattribut DATENTYP, attributname1 DATENTYP, attributname2 DATENTYP, ...
  • Beispiel: mitglieder mitgliedernrINT,vornameVARCHAR,nachnameVARCHAR,gebdateDATE,telefonVARCHAR,beitragDOUBLEmitgliedernr INT, vorname VARCHAR, nachname VARCHAR, gebdate DATE, telefon VARCHAR, beitrag DOUBLE

Schreibkonventionen für Relationen:

  • Relationenname beginnt mit Kleinbuchstabe und steht im Plural
  • Attributnamen beginnen mit Kleinbuchstaben

Entity-Relationship-Modell ERModellER-Modell:

  • Grundlage für jeden Datenbankentwurf
  • Beschreibt benötigte Entitätstypen TabellenTabellen und deren Beziehungen
  • Prozess: ER-Diagramm modellieren → in Relationenmodell überführen → in Datenbank implementieren

Bei der Überführung in ein relationales Datenbankmodell werden festgelegt:

  • Attribute der Tabellen
  • Datentypen der Attribute
  • Maximale Länge bei Textattributen
  • Schlüsselattribute z.B.Prima¨rschlu¨sselz.B. Primärschlüssel

Wichtiges Konzept: Ein ER-Modell ist eine visuelle Darstellung von Daten und ihren Beziehungen, während das Relationenmodell die konkrete Struktur für die Implementierung in einer Datenbank beschreibt. Der Unterschied zwischen ER-Modell und Relationenmodell liegt hauptsächlich in der Abstraktion und dem Verwendungszweck.

Beispiel: Bei einem Verein, der Mitgliederdaten verwalten möchte, würde man im ER-Modell eine Entität "Mitglied" mit Attributen wie mitgliednr, vorname, nachname, gebdat, telefon und beitrag definieren. Diese wird dann ins Relationenmodell übertragen.

Relationenmodell erstellen.
beschreibt die in einer relationalen Datenbank zu
implementierenden Relationen (Tabellen), deren
Attribute, die

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

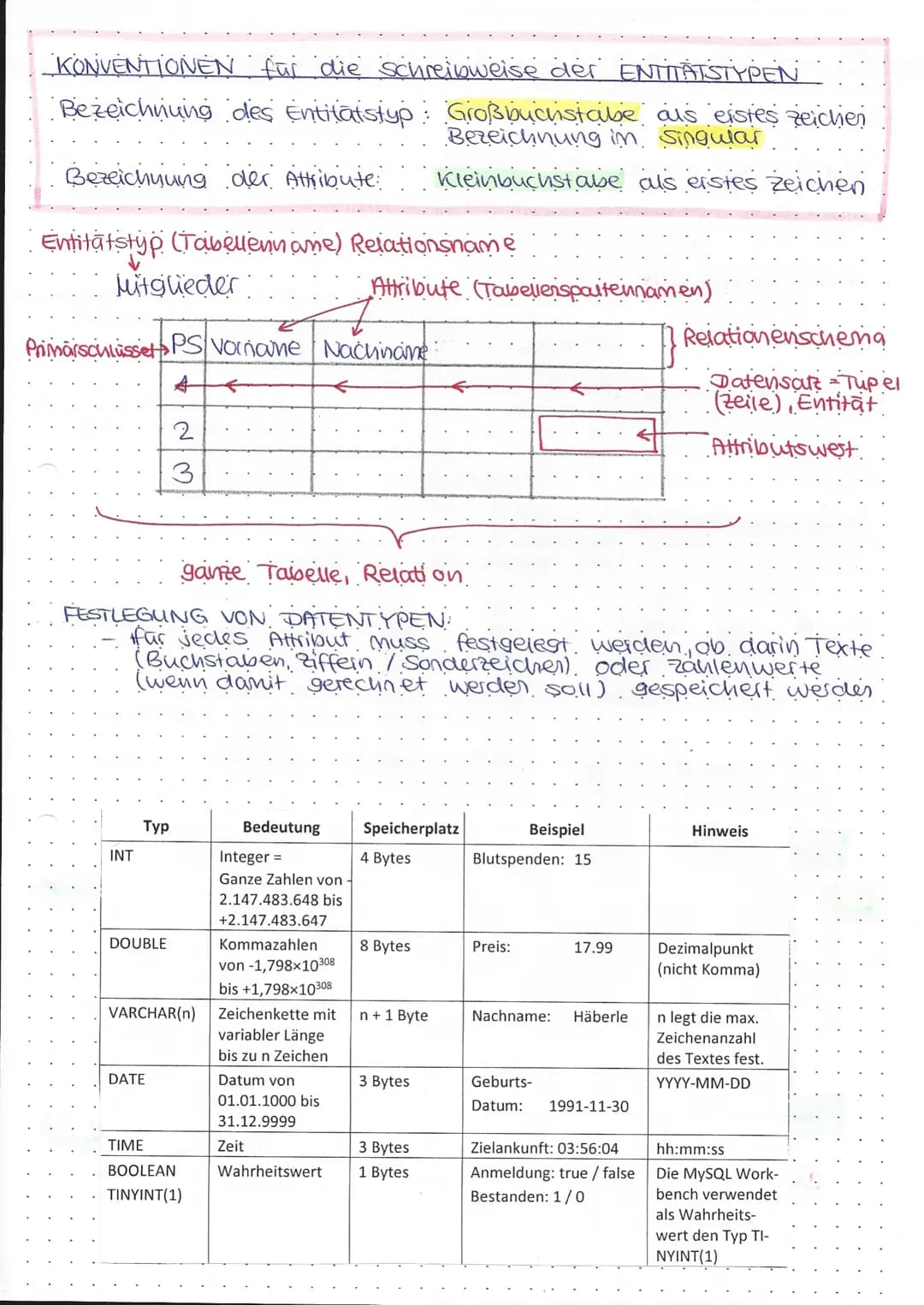

Konventionen und Datentypen im Relationenmodell

Schreibkonventionen für Entitätstypen im ER-Modell:

  • Entitätstyp beginnt mit Großbuchstabe und steht im Singular
  • Attributnamen beginnen mit Kleinbuchstaben

Begriffe im relationalen Datenbankmodell:

  • Entitätstyp = Tabellenname = Relationsname z.B."Mitglieder"z.B. "Mitglieder"
  • Attribute = Tabellenspalten
  • Primärschlüssel PSPS identifiziert Datensätze eindeutig
  • Datensatz/Tupel/Entität = eine Zeile in der Tabelle
  • Attributwert = ein Wert in einer Zelle
  • Relation = die gesamte Tabelle

Datentypen im Relationenmodell:

  • Jedes Attribut benötigt einen festgelegten Datentyp
  • Wichtige Datentypen:
TypBedeutungSpeicherplatzBeispielBereich/Hinweis
INTGanzzahl4 Bytes15-2.147.483.648 bis +2.147.483.647
DOUBLEKommazahl8 Bytes17.99Sehr große Zahlen möglich, mit Dezimalpunkt
VARCHAR(n)Text variabler Längen + 1 Byte"Häberle"n = maximale Zeichenanzahl
DATEDatum3 Bytes1991-11-30Format: YYYY-MM-DD
TIMEUhrzeit3 Bytes03:56:04Format: hh:mm:ss
BOOLEANWahrheitswert1 Bytetrue/false oder 1/0In MySQL oft als TINYINT(1)

Wichtiger Hinweis: Bei der Umwandlung eines ER-Modells in ein relationales Datenbankmodell müssen Fremdschlüssel richtig definiert werden, um Beziehungen zwischen Tabellen herzustellen. Ein Fremdschlüssel in einer Tabelle verweist auf den Primärschlüssel einer anderen Tabelle und stellt so die im ER-Diagramm modellierten Beziehungen sicher.

Die korrekte Wahl der Datentypen ist entscheidend für die Effizienz und Funktionalität der Datenbank. Sie beeinflusst sowohl den benötigten Speicherplatz als auch die möglichen Operationen mit den Daten.
