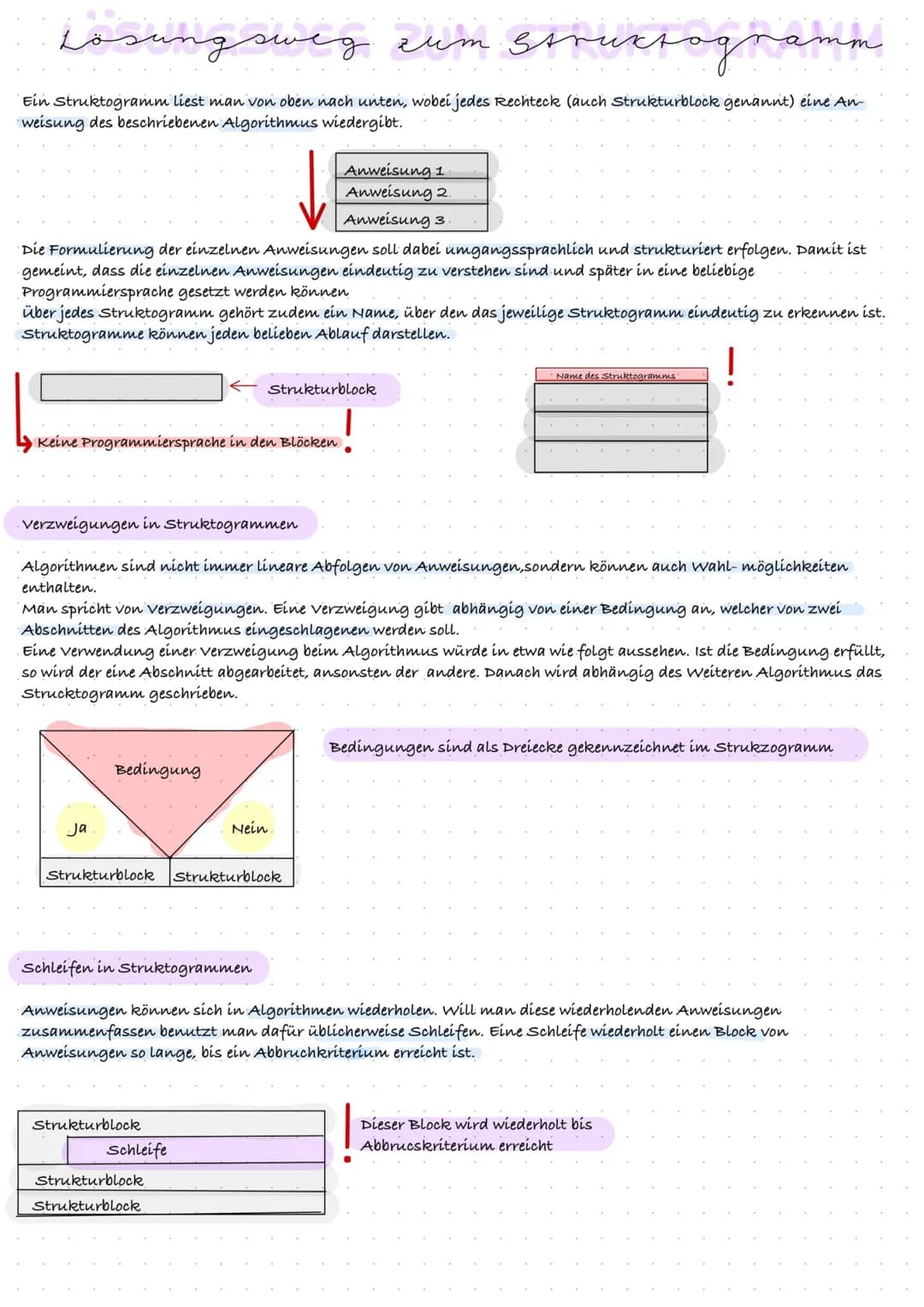

Lösungsweg zum Struktogramm

Diese Seite vertieft das Verständnis von Struktogrammen und erklärt wichtige Konzepte wie Verzweigungen und Schleifen.

Vocabulary: Strukturblock - Ein Rechteck im Struktogramm, das eine einzelne Anweisung des Algorithmus darstellt.

Struktogramme werden von oben nach unten gelesen, wobei jeder Strukturblock eine Anweisung repräsentiert. Die Anweisungen sollen umgangssprachlich und strukturiert formuliert sein, um eine einfache Übersetzung in verschiedene Programmiersprachen zu ermöglichen.

Highlight: Über jedem Struktogramm steht ein eindeutiger Name zur Identifikation.

Verzweigungen in Struktogrammen:

• Stellen Wahlmöglichkeiten im Algorithmus dar
• Werden durch Dreiecke gekennzeichnet
• Ermöglichen bedingte Ausführung von Anweisungen

Example: Eine Verzweigung könnte so aussehen: "Ist die Bedingung erfüllt? Ja: Führe Anweisung A aus. Nein: Führe Anweisung B aus."

Schleifen in Struktogrammen:

• Fassen sich wiederholende Anweisungen zusammen
• Wiederholen einen Block von Anweisungen bis zu einem Abbruchkriterium
• Werden durch einen speziellen Block im Struktogramm dargestellt

Definition: Eine Schleife ist eine Struktur, die einen Anweisungsblock wiederholt, bis eine bestimmte Bedingung erfüllt ist.

Diese Elemente - Strukturblöcke, Verzweigungen und Schleifen - bilden die Grundbausteine für die Erstellung komplexer Algorithmen in Struktogrammen. Sie ermöglichen es, auch komplizierte Abläufe übersichtlich und verständlich darzustellen.

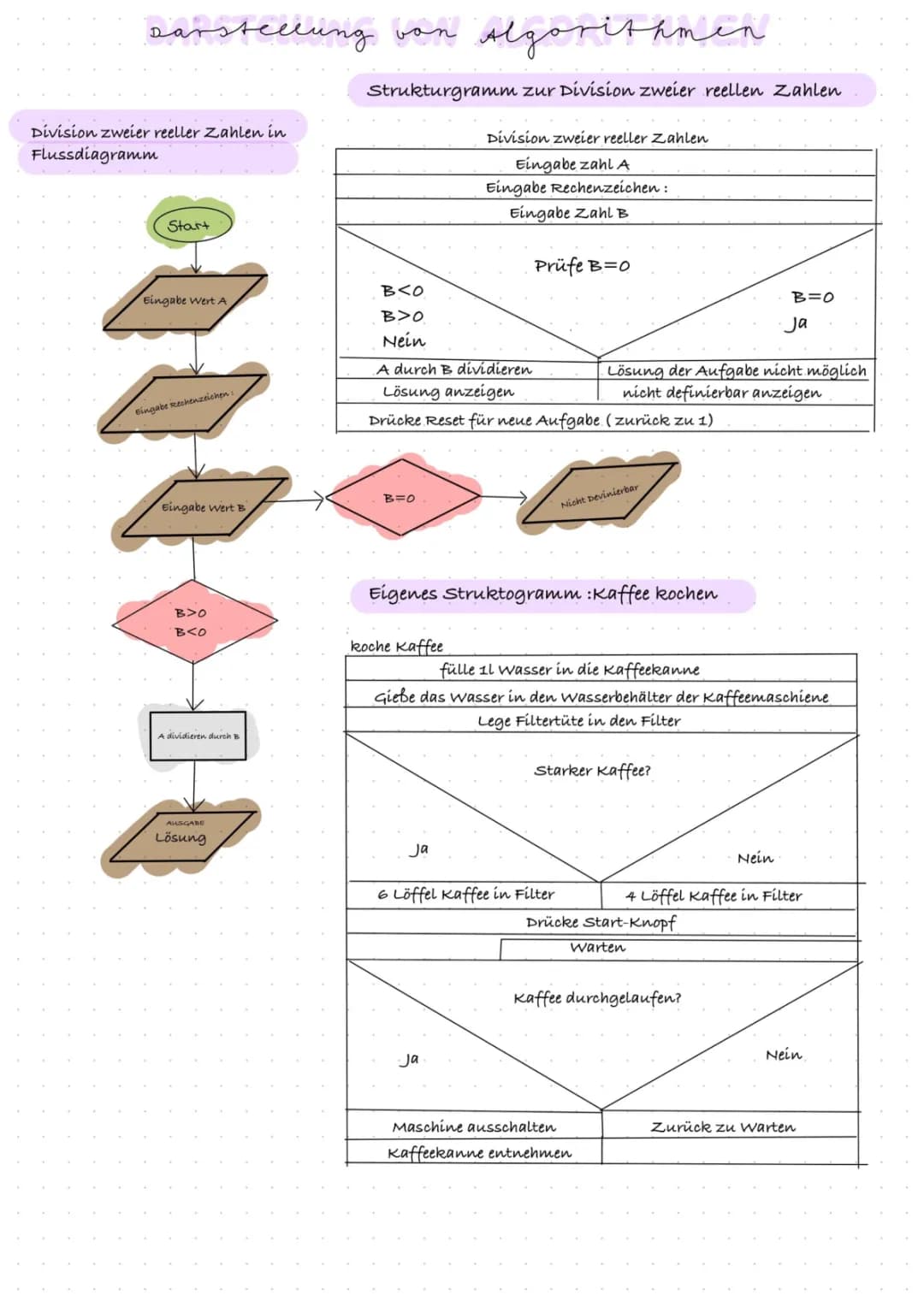

Darstellung von Algorithmen mit Struktogrammen

Diese Seite führt in die Grundlagen der Struktogramme ein und zeigt Beispiele für ihre Anwendung. Ein Struktogramm zur Division zweier reeller Zahlen wird präsentiert, gefolgt von einem Beispiel zum Kaffeekochen.

Definition: Ein Struktogramm ist eine visuelle Darstellung eines Algorithmus, die von oben nach unten gelesen wird und aus Strukturblöcken besteht.

Das Struktogramm zur Division enthält folgende Schritte:

1. Eingabe von Zahl A und B
2. Prüfung, ob B gleich 0 ist
3. Division von A durch B, falls möglich
4. Anzeige des Ergebnisses

Example: Das Struktogramm zum Kaffeekochen zeigt detailliert die Schritte von der Wassereinfüllung bis zum fertigen Kaffee, einschließlich einer Verzweigung für die Kaffeestärke.

Highlight: Struktogramme können jeden beliebigen Ablauf darstellen und sind nicht an eine spezifische Programmiersprache gebunden.

Diese visuellen Darstellungen helfen, Algorithmen zu verstehen und zu strukturieren, bevor sie in Code umgesetzt werden. Sie sind ein wertvolles Werkzeug für Anfänger und erfahrene Programmierer gleichermaßen.
