Parametergleichung einer Ebene leicht erklärt: So stellst du sie auf!

Analytische Geometrie: Parameterdarstellung und Normalenform von Ebenen

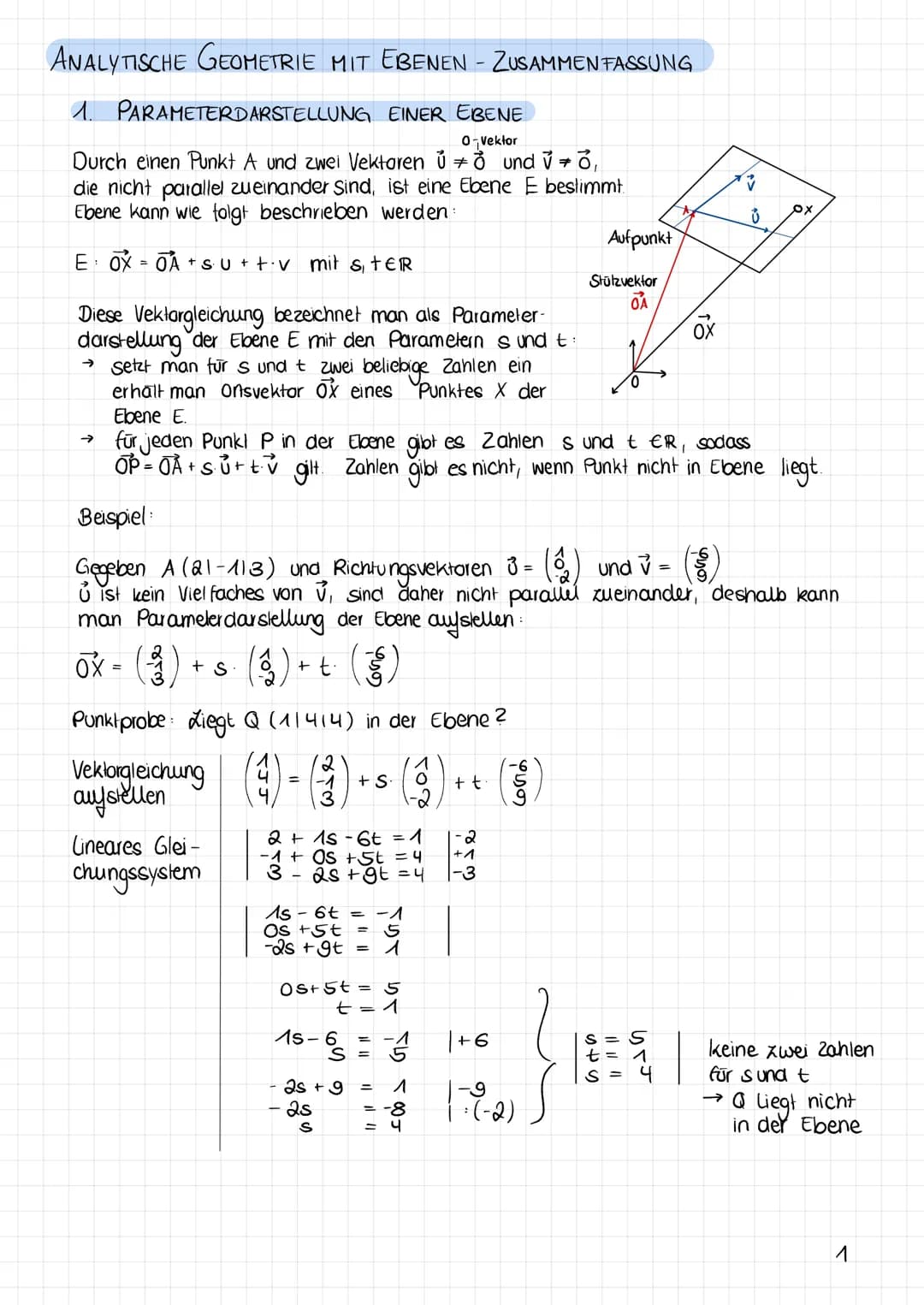

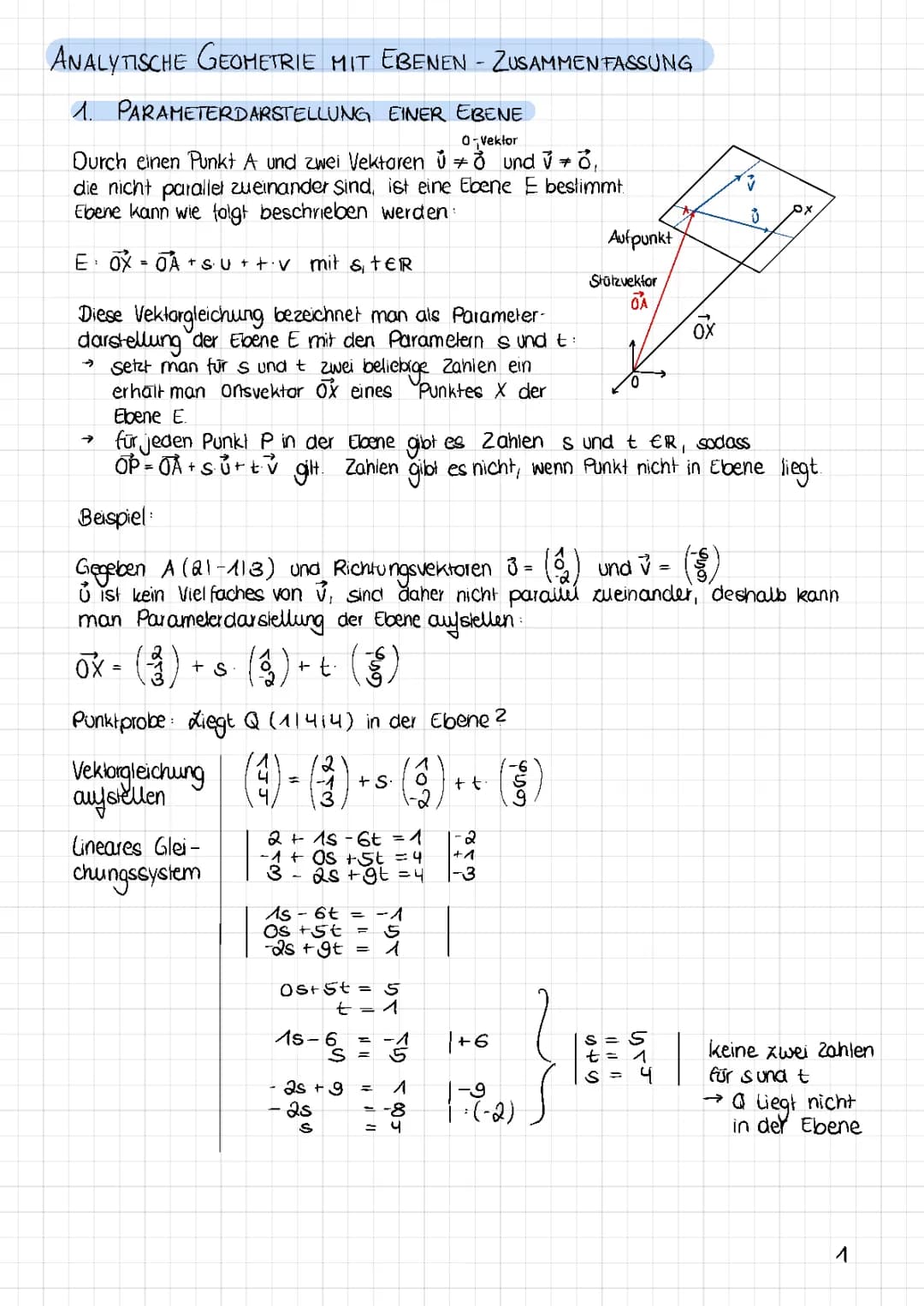

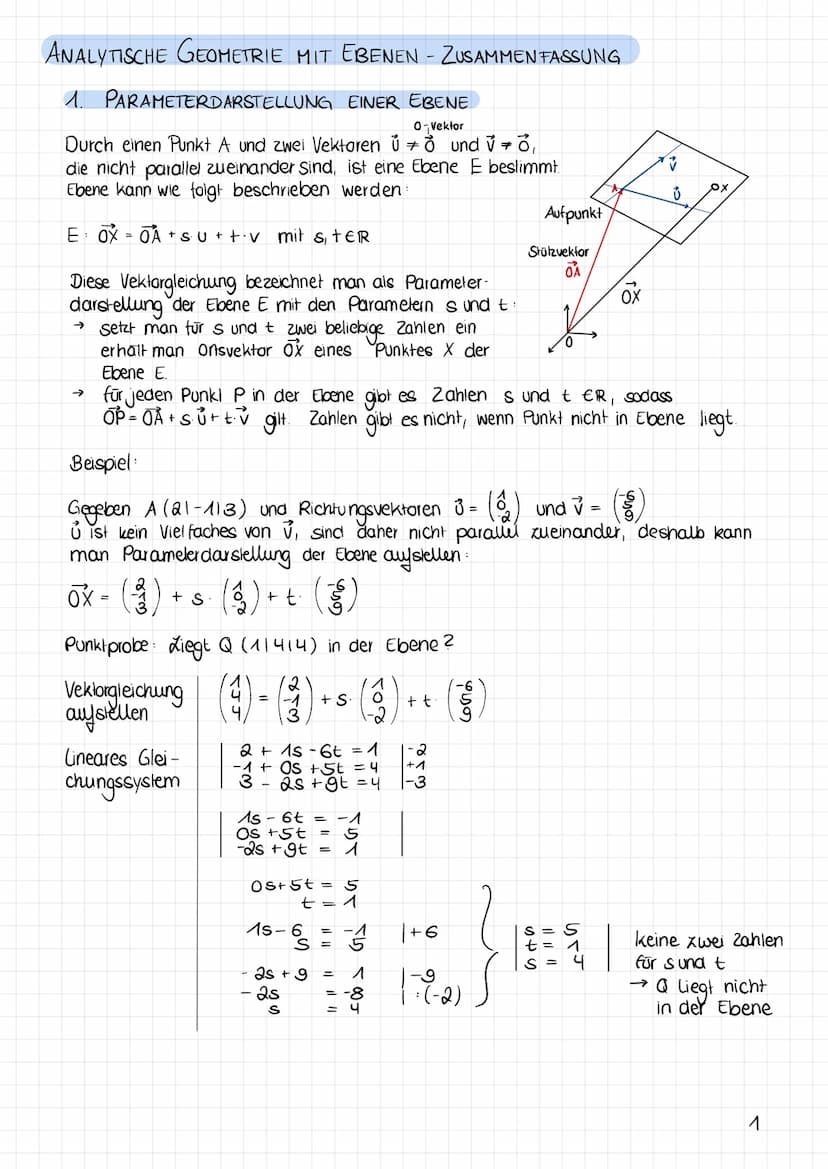

Die Parameterdarstellung einer Ebene ist eine fundamentale Darstellungsform in der analytischen Geometrie. Eine Ebene wird durch einen Punkt A und zwei nicht parallele Richtungsvektoren ū und v̄ eindeutig bestimmt.

Definition: Die Parameterdarstellung einer Ebene lautet: E: X = A + s·ū + t·v̄ (s,t ∈ ℝ) Dabei ist A der Stützpunkt und ū,v̄ sind die Richtungsvektoren.

Die Parameter s und t können beliebige reelle Zahlen annehmen. Jeder Punkt X der Ebene lässt sich durch eine eindeutige Kombination dieser Parameter darstellen. Um zu prüfen, ob ein Punkt in der Ebene liegt, muss man die Parameterdarstellung in ein lineares Gleichungssystem umformen.

Beispiel: Gegeben: A$2|-1|3$, ū=(1|2|0), v̄=(−1|0|2) Parameterdarstellung: X = $2|-1|3$ + s(1|2|0) + t(−1|0|2) X = $2+s−t | −1+2s | 3+2t$

Normalenform und Koordinatenform von Ebenen

Die Normalenform einer Ebene verwendet einen Normalenvektor n̄, der senkrecht auf der Ebene steht. Der Normalenvektor kann durch das Kreuzprodukt zweier Richtungsvektoren berechnet werden.

Definition: Die Normalenform einer Ebene lautet: n̄ · (X − A) = 0 wobei n̄ der Normalenvektor und A ein Punkt der Ebene ist.

Die Koordinatenform ist eine äquivalente Darstellung und ergibt sich durch Ausmultiplizieren der Normalenform: n₁x₁ + n₂x₂ + n₃x₃ = d

Highlight: Der Normalenvektor steht immer senkrecht auf allen Richtungsvektoren der Ebene. Das Skalarprodukt zwischen Normalenvektor und jedem Richtungsvektor muss daher Null sein.

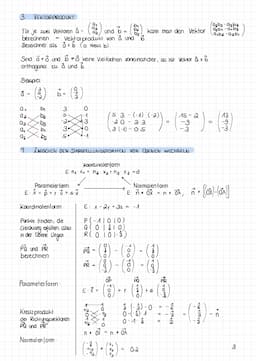

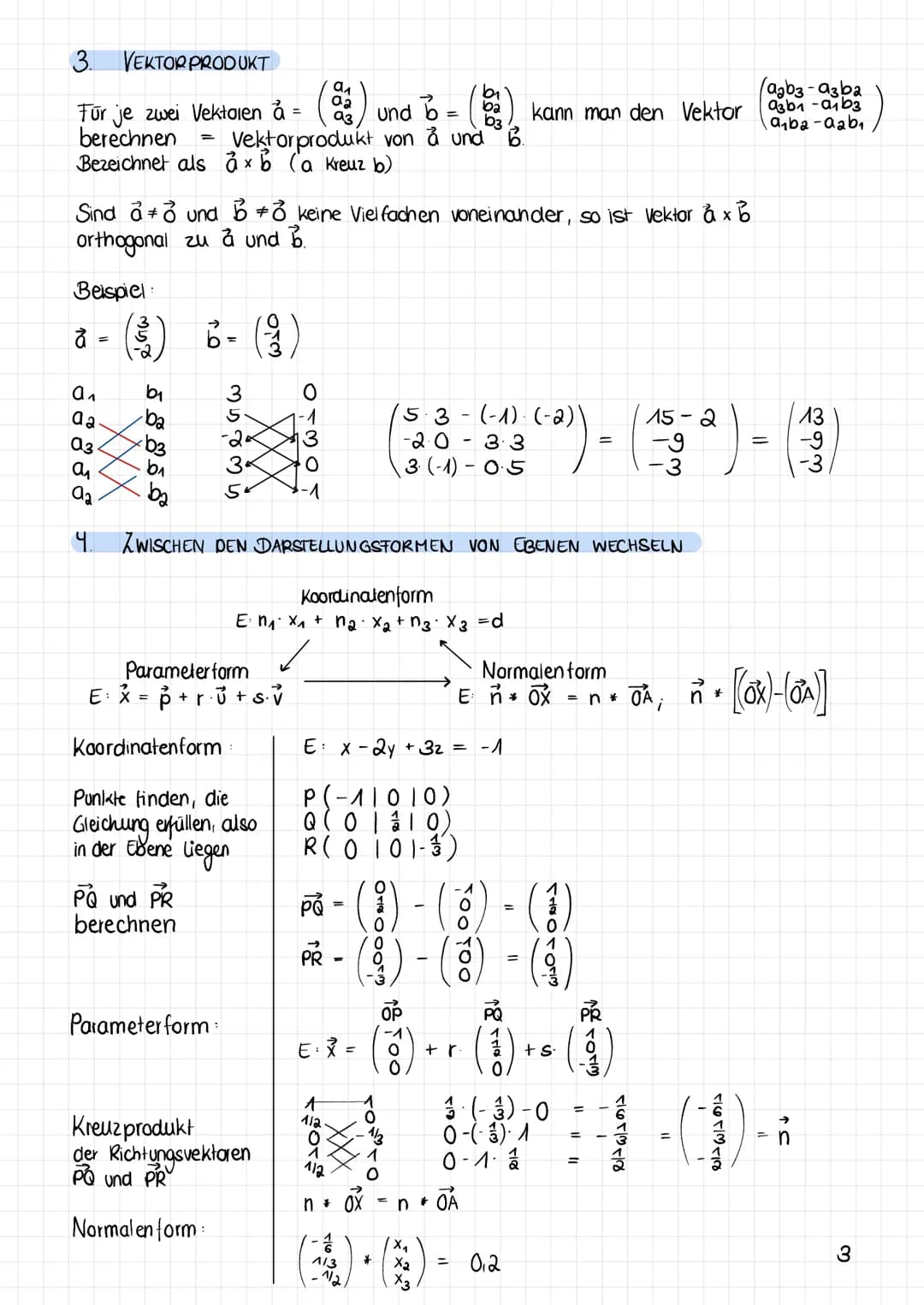

Vektorprodukt und Umwandlung zwischen Darstellungsformen

Das Vektorprodukt (Kreuzprodukt) zweier Vektoren ā × b̄ erzeugt einen Vektor, der senkrecht auf beiden Ausgangsvektoren steht. Dies ist besonders nützlich zur Berechnung des Normalenvektors einer Ebene.

Formel: Für ā = (a₁|a₂|a₃) und b̄ = (b₁|b₂|b₃) gilt: ā × b̄ = (a₂b₃−a₃b₂ | a₃b₁−a₁b₃ | a₁b₂−a₂b₁)

Die Umwandlung zwischen den verschiedenen Darstellungsformen ist ein wichtiger Bestandteil der analytischen Geometrie:

• Von der Parameterform zur Koordinatenform: Kreuzprodukt der Richtungsvektoren
• Von der Koordinatenform zur Normalenform: Normalenvektor ablesen
• Von der Normalenform zur Parameterform: Zwei Richtungsvektoren finden

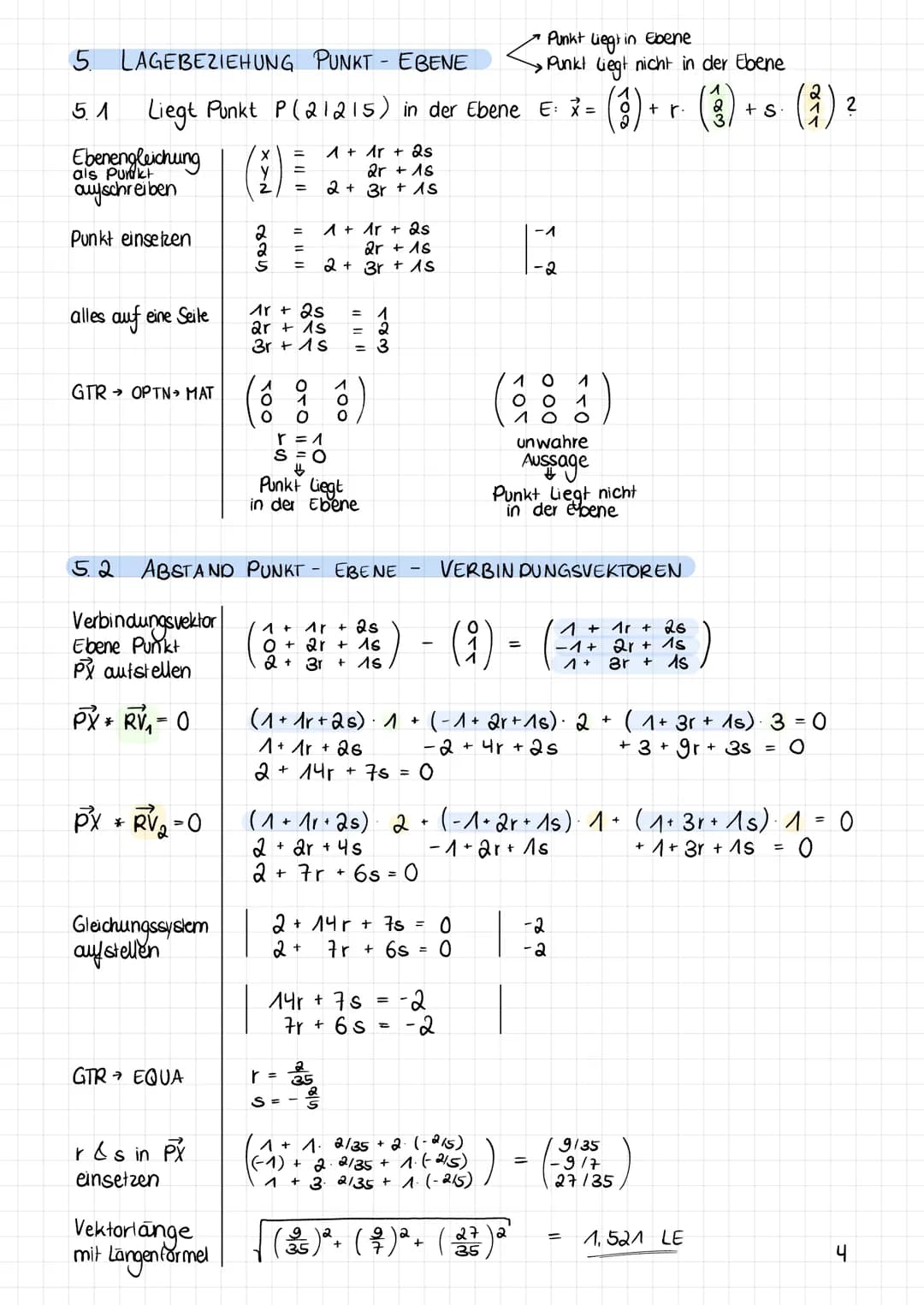

Lagebeziehungen und Abstände

Die Untersuchung von Lagebeziehungen zwischen Punkten und Ebenen erfolgt durch Einsetzen der Koordinaten in die Ebenengleichung. Ein Punkt P liegt genau dann in der Ebene, wenn die Gleichung erfüllt ist.

Beispiel: Für einen Punkt P(x₀|y₀|z₀) und eine Ebene in Koordinatenform: ax + by + cz = d Einsetzen: ax₀ + by₀ + cz₀ = d muss erfüllt sein

Der Abstand eines Punktes von einer Ebene lässt sich mit Hilfe des Normalenvektors berechnen: |n̄ · (P − A)| / |n̄|

Formel: Abstandsformel: d = |ax₀ + by₀ + cz₀ − d| / √$a² + b² + c²$

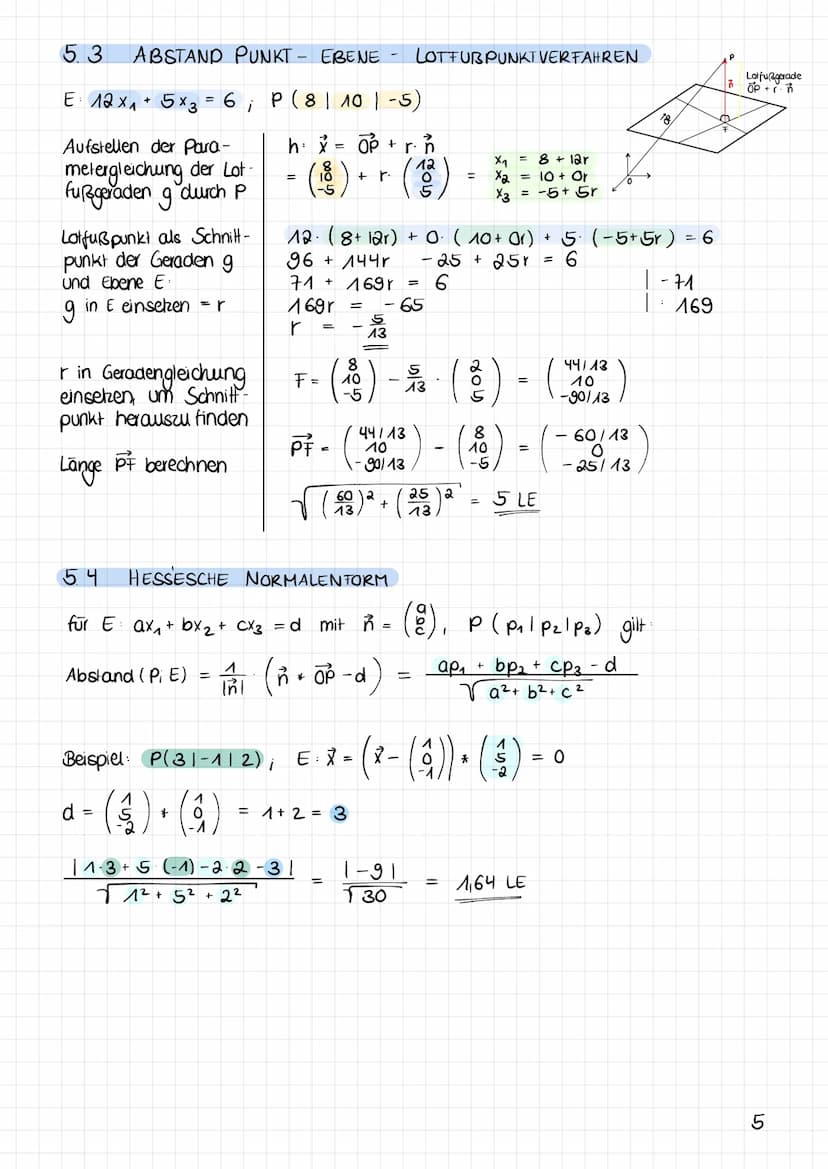

Abstand zwischen Punkt und Ebene - Grundlagen und Berechnung

Die Parametergleichung einer Ebene ist fundamental für die Berechnung des Abstands zwischen einem Punkt und einer Ebene. Der Prozess erfolgt über das Lotfußpunktverfahren, bei dem zunächst eine Lotgerade durch den gegebenen Punkt zur Ebene konstruiert wird.

Definition: Der Abstand zwischen einem Punkt P und einer Ebene E ist die kürzeste Strecke von P zu einem beliebigen Punkt der Ebene. Diese Strecke steht immer senkrecht auf der Ebene.

Bei der Berechnung wird zunächst die Parameterdarstellung der Geraden durch den Punkt P parallel zum Normalenvektor der Ebene aufgestellt. Der Lotfußpunkt F ergibt sich als Schnittpunkt dieser Geraden mit der Ebene. Die Länge der Strecke PF entspricht dem gesuchten Abstand.

Die Hessesche Normalenform bietet eine elegante Alternative zur Abstandsberechnung. Mit ihrer Hilfe lässt sich der Abstand direkt über die Formel |ax₁ + bx₂ + cx₃ - d|/√$a² + b² + c²$ berechnen, wobei (a,b,c) der Normalenvektor der Ebene ist.

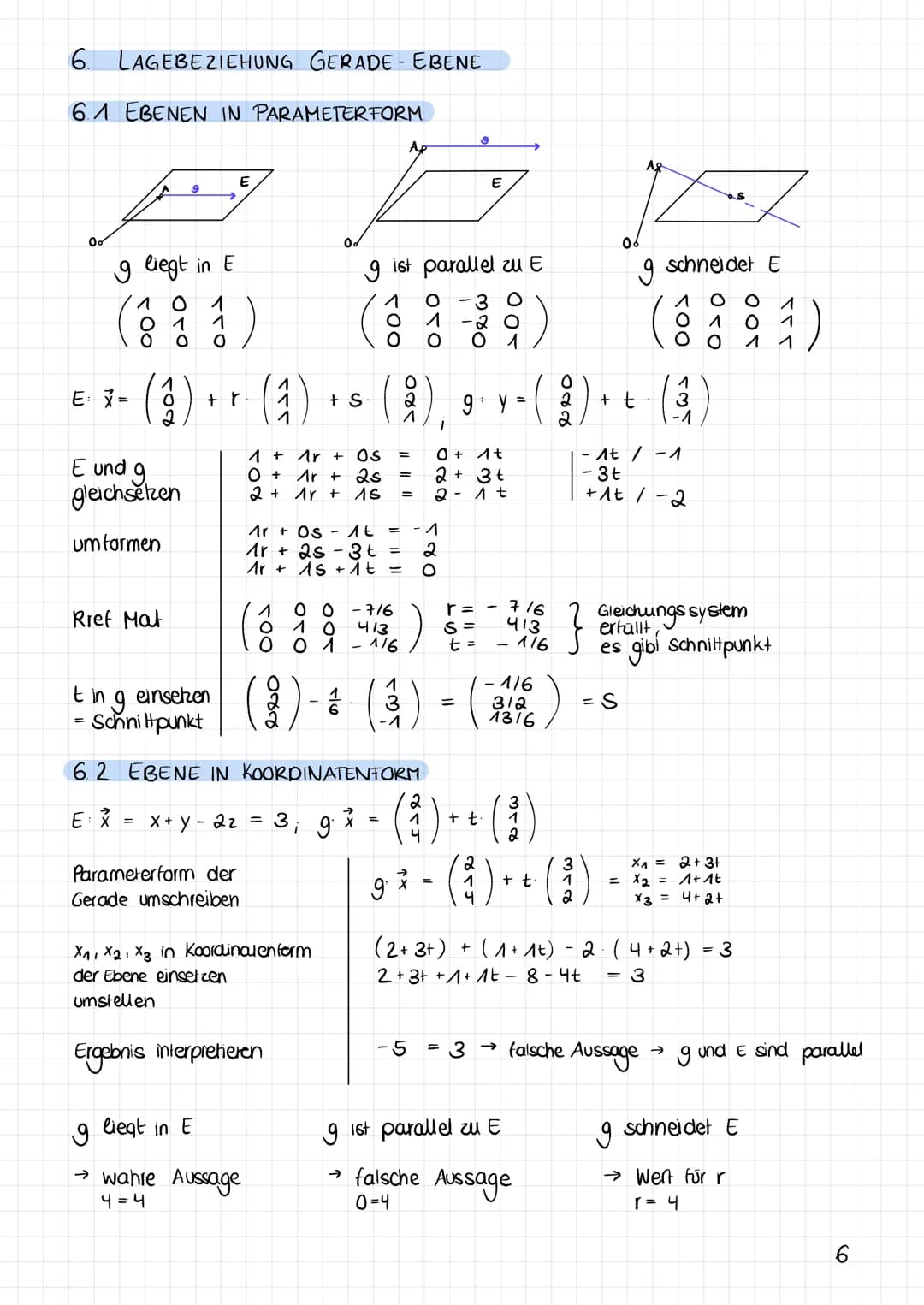

Lagebeziehungen zwischen Geraden und Ebenen

Die Analyse der Lagebeziehungen zwischen Geraden und Ebenen erfordert ein tiefes Verständnis der Parameterform in Koordinatenform. Es gibt drei mögliche Beziehungen:

Highlight: Eine Gerade kann eine Ebene schneiden, parallel zu ihr verlaufen oder in ihr liegen. Die Bestimmung erfolgt durch Gleichsetzen der Parameterdarstellungen.

Die Untersuchung beginnt mit dem Aufstellen eines Gleichungssystems aus der Parameterdarstellung Ebene 3 Punkte und der Geradengleichung. Die Lösung dieses Systems gibt Aufschluss über die Lagebeziehung:

• Keine Lösung: Gerade und Ebene sind parallel
• Eindeutige Lösung: Gerade schneidet die Ebene
• Unendlich viele Lösungen: Gerade liegt in der Ebene

Das Skalarprodukt zwischen dem Richtungsvektor der Geraden und dem Normalenvektor der Ebene spielt eine wichtige Rolle bei der Bestimmung des Schnittwinkels.

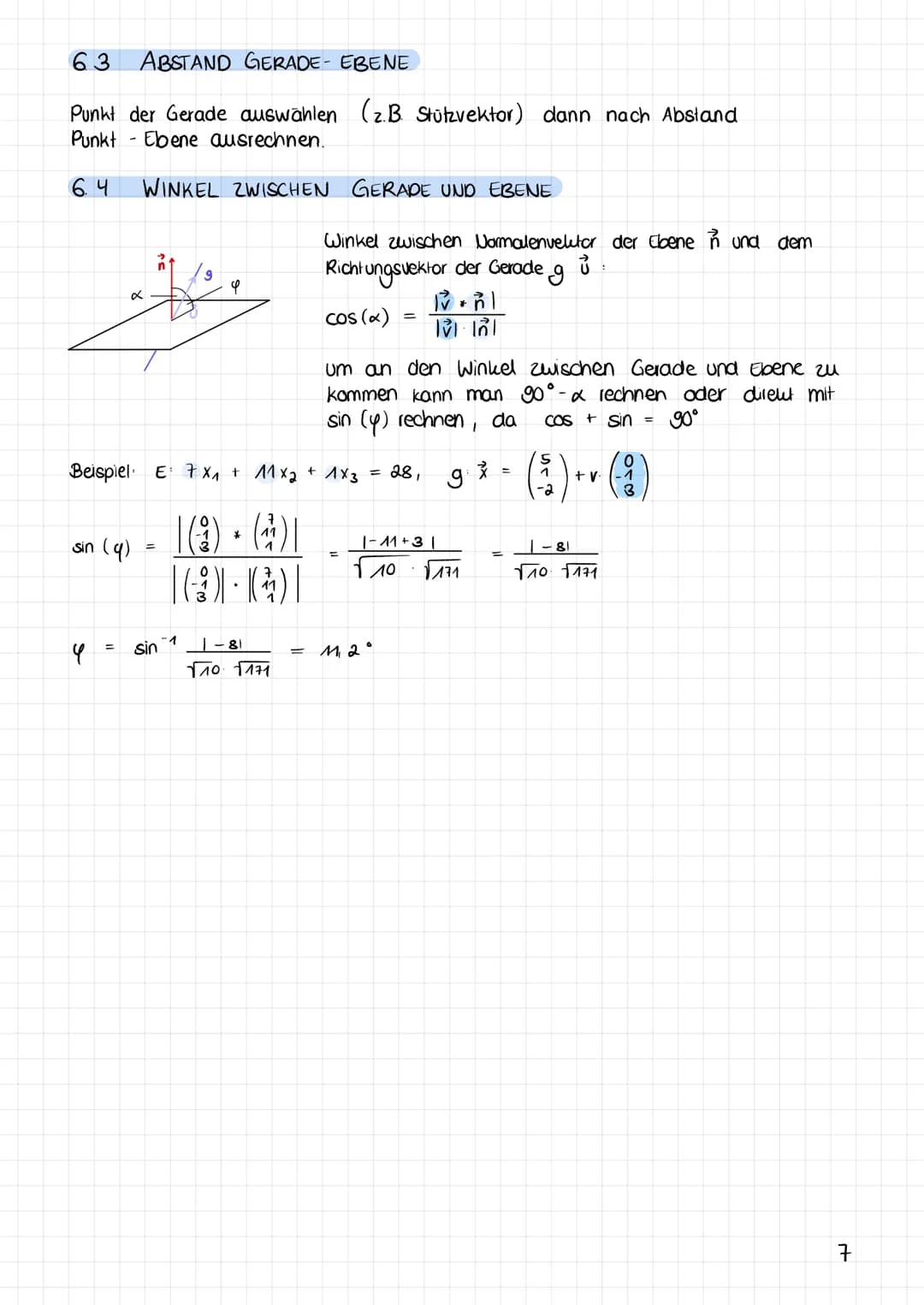

Winkelberechnung und Abstandsbestimmung

Die Berechnung des Winkels zwischen einer Geraden und einer Ebene erfolgt über das Vektorprodukt oder alternativ über das Skalarprodukt. Der Winkel ergibt sich aus der Beziehung zwischen dem Richtungsvektor der Geraden und dem Normalenvektor der Ebene.

Formel: sin(α) = |n⋅v|/(|n|⋅|v|), wobei n der Normalenvektor der Ebene und v der Richtungsvektor der Geraden ist.

Der Abstand zwischen einer Geraden und einer Ebene lässt sich durch Auswahl eines beliebigen Punktes der Geraden (meist der Stützvektor) und anschließende Anwendung der Punkt-Ebene-Abstandsformel berechnen. Das Kreuzprodukt kann dabei zur Bestimmung des Normalenvektors verwendet werden.

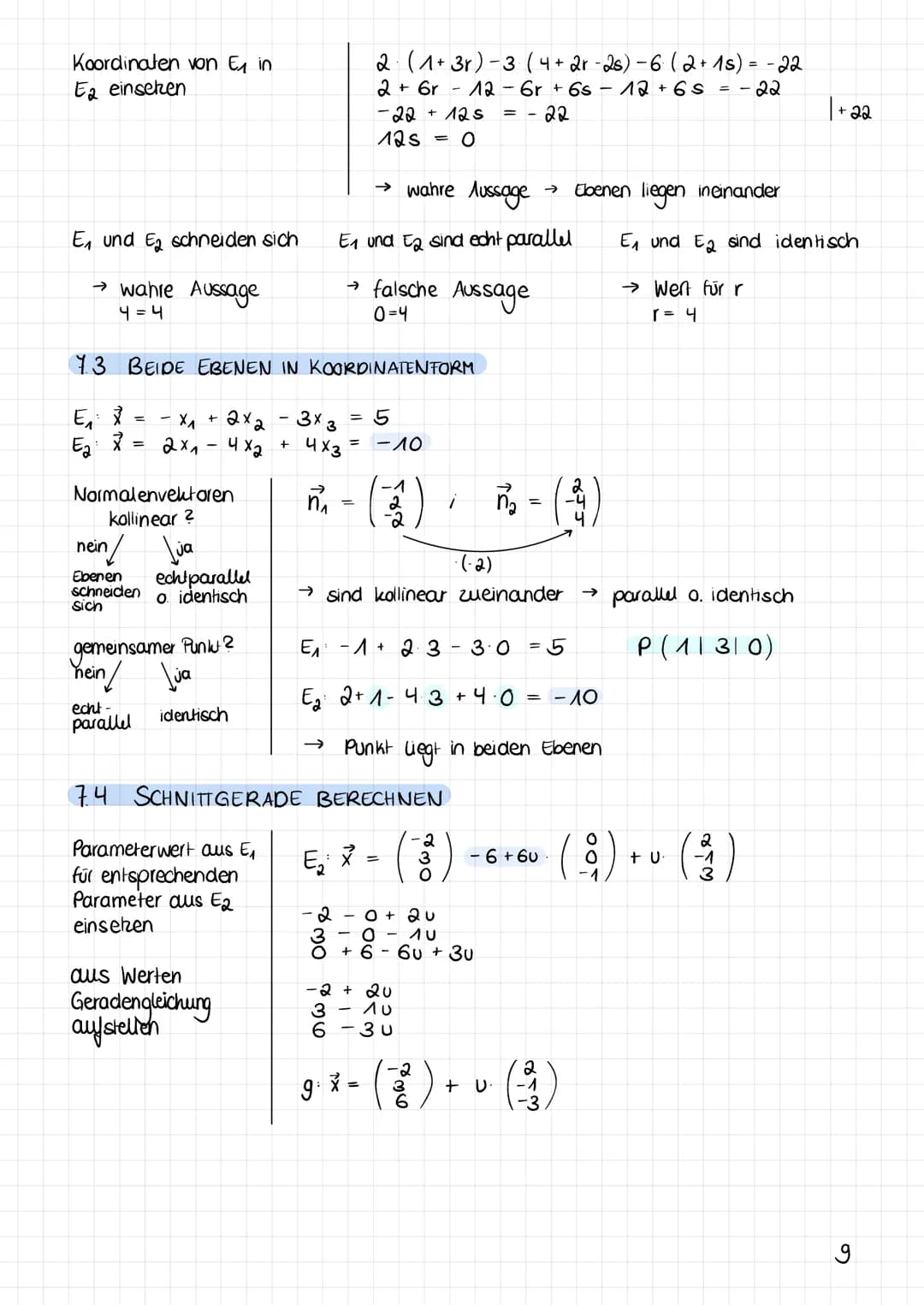

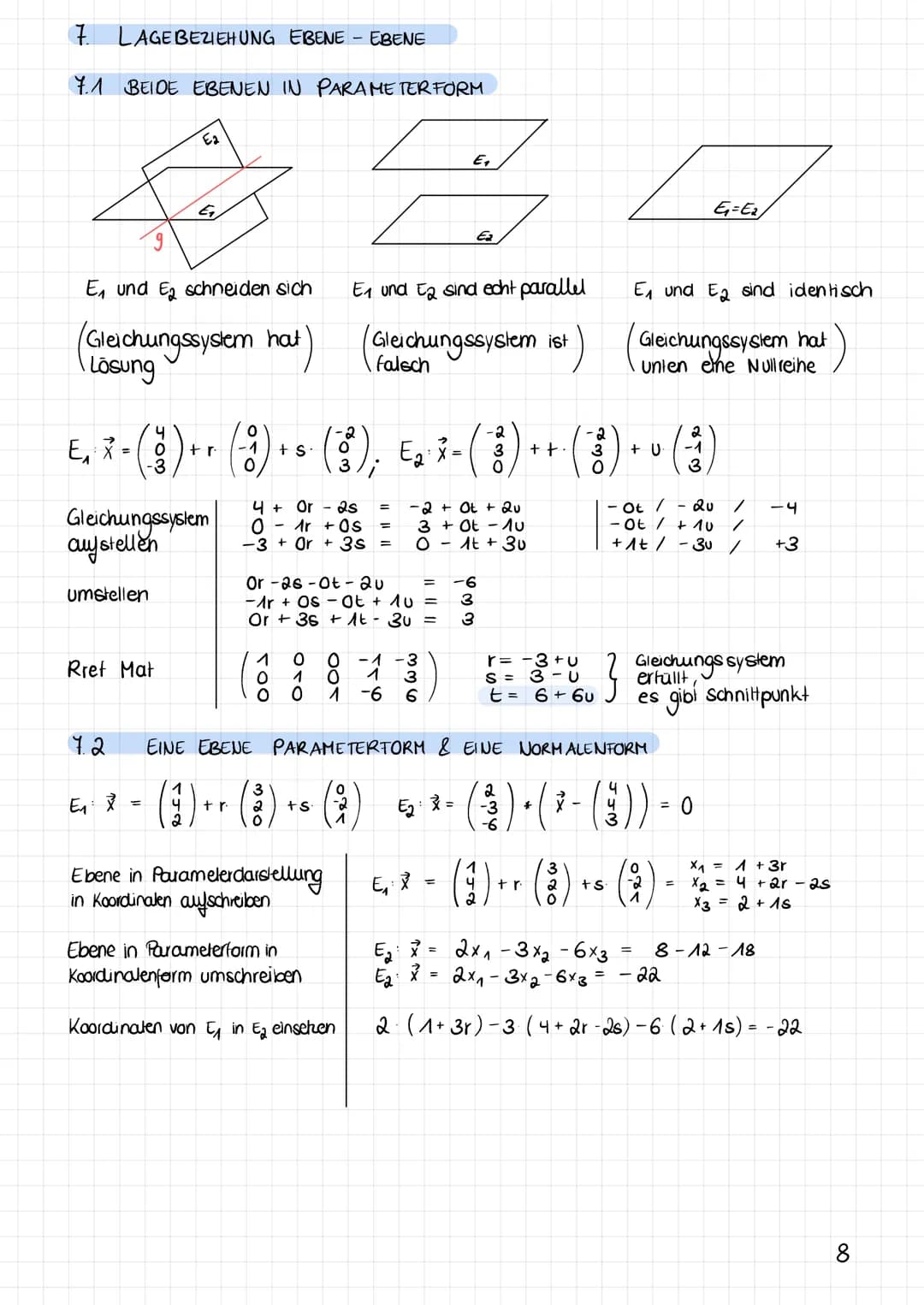

Lagebeziehungen zwischen Ebenen

Die Untersuchung der Lagebeziehungen zwischen Ebenen erfordert die Analyse ihrer Normalenvektoren und gemeinsamer Punkte. Zwei Ebenen können sich schneiden, parallel sein oder identisch sein.

Beispiel: Bei der Umwandlung von Parameterform in Normalenform werden die Normalenvektoren verglichen. Sind sie kollinear, sind die Ebenen parallel oder identisch.

Die Schnittgerade zweier Ebenen lässt sich durch Lösen eines Gleichungssystems bestimmen. Die Koordinatenform in Parameterform ist dabei oft hilfreich. Bei der Untersuchung auf Parallelität werden die Normalenvektoren auf Kollinearität geprüft.

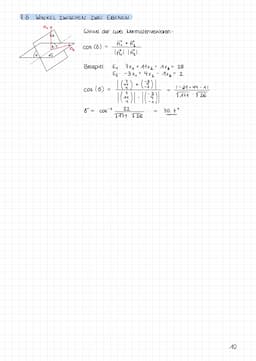

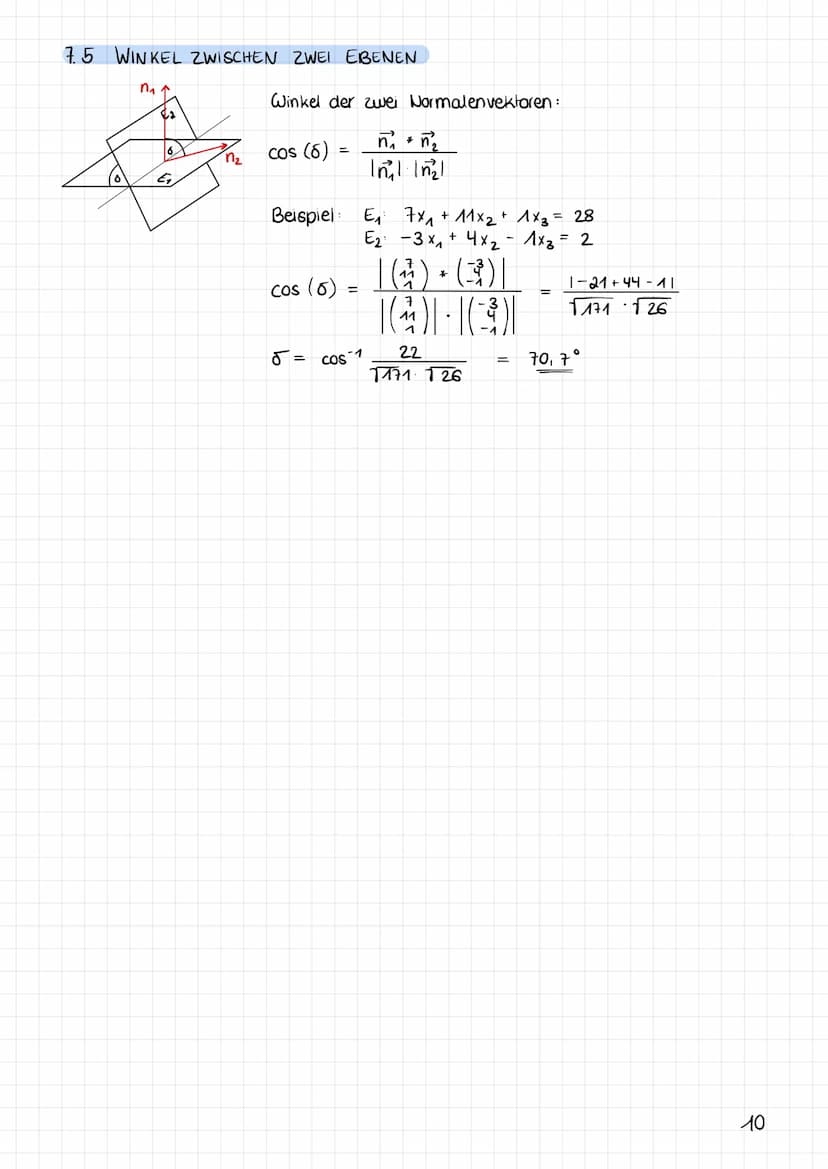

Winkel zwischen Ebenen berechnen - Grundlagen und Anwendungen

Die Berechnung des Winkels zwischen zwei Ebenen ist ein fundamentales Konzept der analytischen Geometrie. Der Winkel zwischen zwei Ebenen entspricht dem Winkel zwischen ihren Normalenvektoren. Diese Beziehung ermöglicht uns eine präzise mathematische Bestimmung der räumlichen Lage von Ebenen zueinander.

Definition: Der Winkel zwischen zwei Ebenen wird durch den spitzen oder rechten Winkel zwischen ihren Normalenvektoren bestimmt. Die Berechnung erfolgt mithilfe des Skalarprodukts der Normalenvektoren.

Die Berechnung des Winkels erfolgt über die Formel: cos(φ) = |n₁ • n₂| / (|n₁| • |n₂|) Dabei sind n₁ und n₂ die Normalenvektoren der beiden Ebenen. Das Betragszeichen im Zähler stellt sicher, dass wir den kleineren der beiden möglichen Winkel erhalten.

Beispiel: Gegeben sind zwei Ebenen: E₁: 7x₁ + 11x₂ + 1x₃ = 28 E₂: -3x₁ + 4x₂ + 1x₃ = 2 Der Winkel berechnet sich wie folgt: cos(φ) = |7•$-3$ + 11•4 + 1•1| / $√(7² + 11² + 1²) • √((-3)² + 4² + 1²)$ = |$-21 + 44 + 1$| / (√171 • √26) ≈ 70,7°

Praktische Anwendungen der Winkelberechnung zwischen Ebenen

Die Fähigkeit, Winkel zwischen Ebenen zu berechnen, ist in vielen praktischen Anwendungen von großer Bedeutung. In der Architektur werden diese Berechnungen beispielsweise für die Konstruktion von Dächern oder die Planung von Gebäudestrukturen verwendet.

Hinweis: Bei der Berechnung des Winkels zwischen Ebenen ist es wichtig, zunächst die Ebenen in Normalenform oder Koordinatenform darzustellen, um die Normalenvektoren direkt ablesen zu können.

Die Winkelberechnung zwischen Ebenen findet auch in der computergestützten Geometrie Anwendung, beispielsweise bei der 3D-Modellierung oder in CAD-Programmen. Hier ist die präzise Bestimmung der Winkel essentiell für die korrekte Darstellung und Bearbeitung von dreidimensionalen Objekten.

Beispiel: In der Praxis können wir die Winkelberechnung nutzen, um:

• Die Neigung von Dachflächen zu bestimmen
• Die Ausrichtung von Solarpanelen zu optimieren
• Die Stabilität von Konstruktionen zu überprüfen
• Die Schnittwinkel in der CNC-Fertigung zu berechnen
