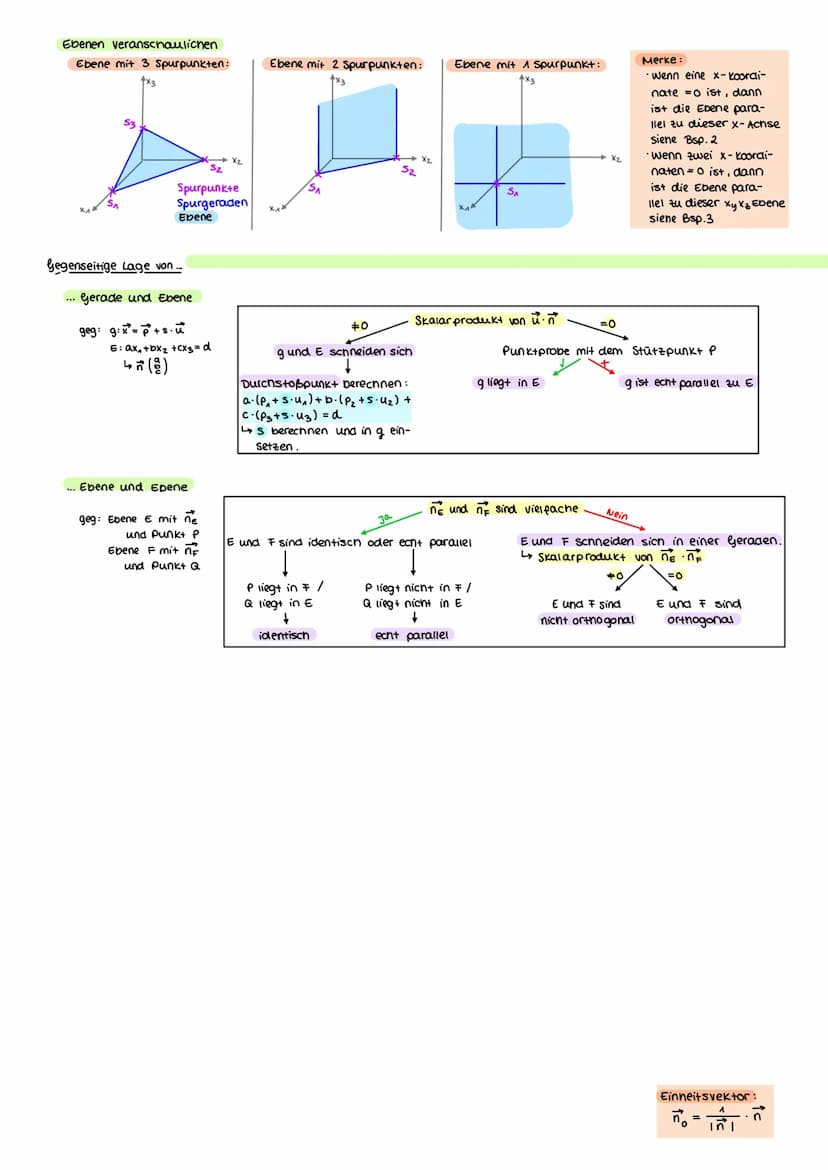

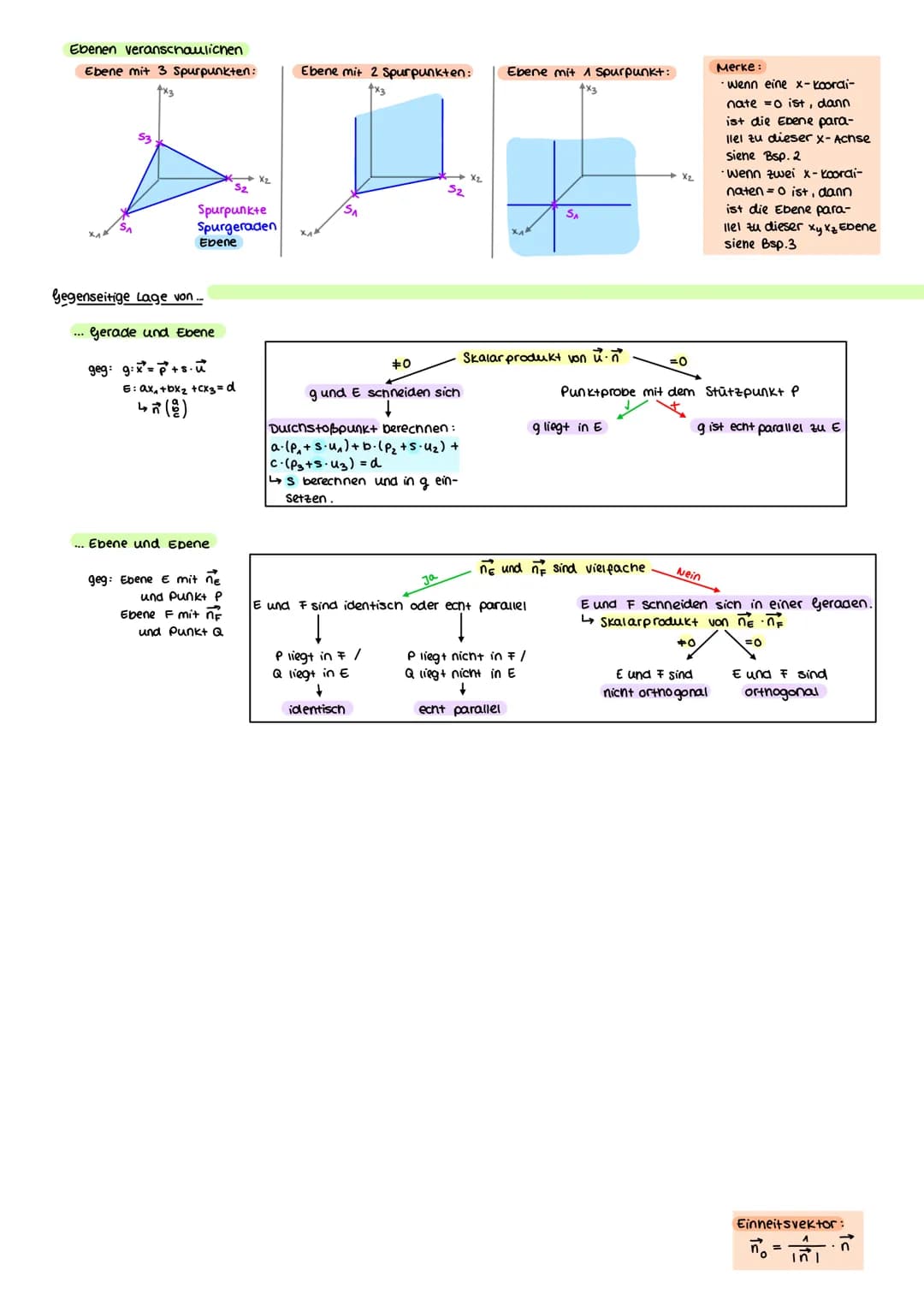

Ebenen veranschaulichen

Diese Seite konzentriert sich auf die Visualisierung von Ebenen und die Analyse der gegenseitigen Lage von Geraden und Ebenen sowie von Ebenen untereinander. Diese Konzepte sind entscheidend für das Lösen von Mathe Abitur 2022 BW Aufgaben.

Die Seite beginnt mit der Veranschaulichung von Ebenen durch Spurpunkte und Spurgeraden. Es werden drei verschiedene Fälle dargestellt:

1. Ebene mit 3 Spurpunkten
2. Ebene mit 2 Spurpunkten
3. Ebene mit 1 Spurpunkt

Highlight: Die Visualisierung hilft, ein räumliches Verständnis für Ebenen zu entwickeln, was für die Lagebeziehung Ebene-Ebene wichtig ist.

Anschließend wird die gegenseitige Lage von Geraden und Ebenen sowie von Ebenen untereinander detailliert untersucht. Für die Lagebeziehung Gerade-Ebene wird die Berechnung des Durchstoßpunktes erklärt.

Example: Für die Berechnung des Durchstoßpunktes einer Geraden mit einer Ebene wird die Gleichung a·$p₁+s·u₁$ + b·$p₂+s·u₂$ + c·$p₃+s·u₃$ = d aufgestellt und nach s aufgelöst.

Für die Lagebeziehung Ebene-Ebene werden verschiedene Fälle unterschieden:

• Identische Ebenen
• Echt parallele Ebenen
• Sich schneidende Ebenen
• Orthogonale Ebenen

Vocabulary:

• Durchstoßpunkt: Der Punkt, an dem eine Gerade eine Ebene durchstößt.
• Einheitsvektor: Ein Vektor mit der Länge 1.

Definition: Zwei Ebenen sind orthogonal, wenn ihre Normalenvektoren senkrecht zueinander stehen.

Die Seite schließt mit einer wichtigen Anmerkung zur Interpretation von Ebenengleichungen:

• Wenn eine x-Koordinate 0 ist, ist die Ebene parallel zu dieser x-Achse.
• Wenn zwei x-Koordinaten 0 sind, ist die Ebene parallel zu der entsprechenden xy- oder xz-Ebene.

Diese Zusammenfassung bietet eine solide Grundlage für das Verständnis und die Lösung von Abituraufgaben zu Ebenen und deren Lagebeziehungen im Raum.

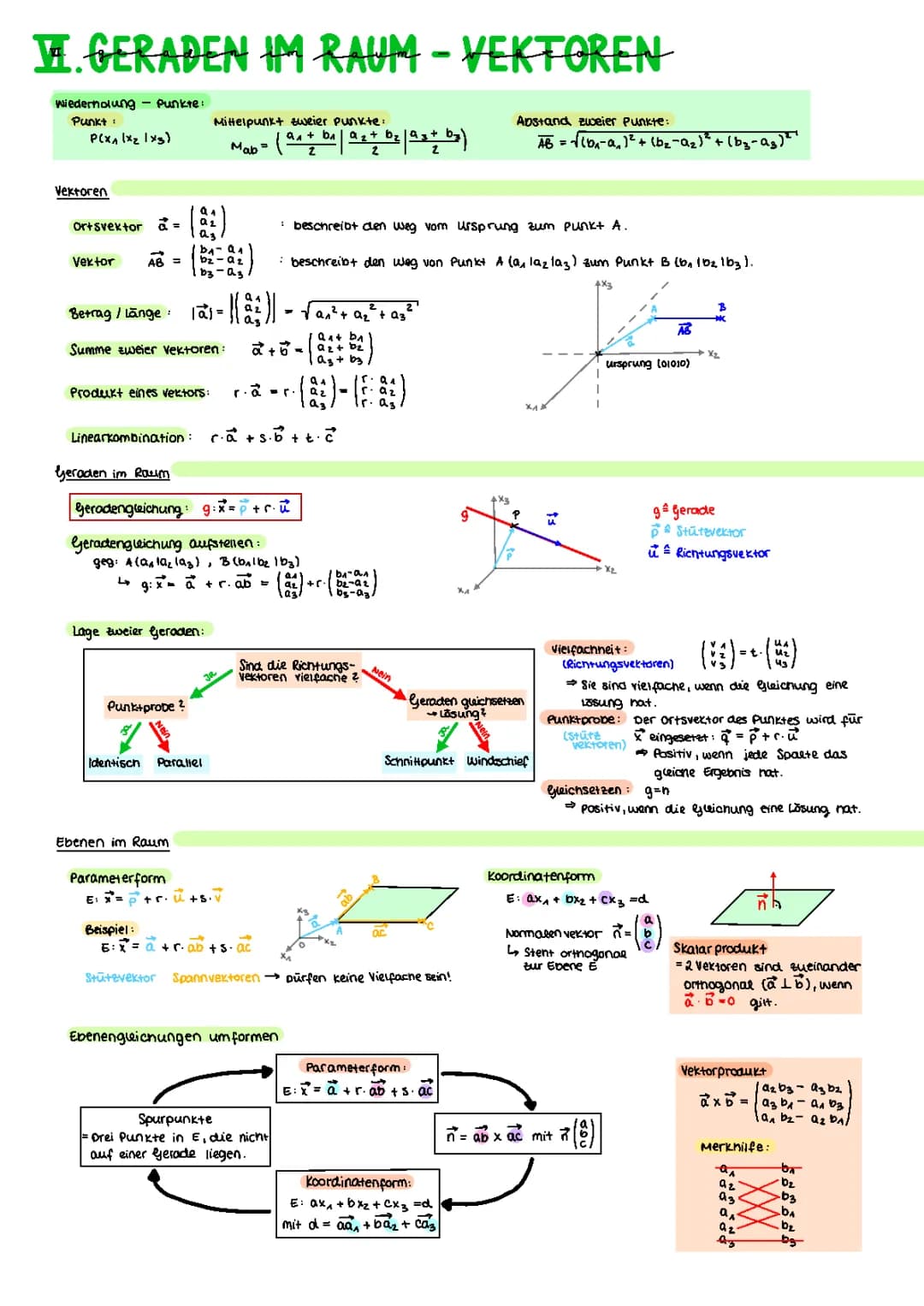

I. Geraden im Raum

Diese Seite bietet eine umfassende Wiederholung grundlegender Konzepte der analytischen Geometrie, die für das Mathe Abitur Baden-Württemberg relevant sind. Sie behandelt Punkte, Vektoren, Geraden und Ebenen im dreidimensionalen Raum.

Definition: Ein Punkt im dreidimensionalen Raum wird durch drei Koordinaten dargestellt: P(x₁, x₂, x₃).

Die Seite erklärt verschiedene Vektoroperationen, einschließlich der Berechnung von Ortsvektoren, Verbindungsvektoren und deren Beträgen. Besondere Aufmerksamkeit wird auf die Lagebeziehung Gerade-Ebene gelegt.

Highlight: Die Geradengleichung g: x = p + r·u wird ausführlich erläutert, wobei p der Stützvektor und u der Richtungsvektor ist.

Für Ebenengleichungen werden sowohl die Parameterform E: x = a + r·ab + s·ac als auch die Koordinatenform E: ax₁ + bx₂ + cx₃ = d vorgestellt. Die Umformung zwischen diesen Formen wird detailliert beschrieben.

Example: Zur Veranschaulichung der Lagebeziehung Gerade-Ebene wird gezeigt, wie man Geraden gleichsetzt, um Schnittpunkte oder Parallelität zu bestimmen.

Die Seite schließt mit einer Erklärung des Skalarprodukts und des Vektorprodukts, die für die Bestimmung der Orthogonalität von Vektoren und die Berechnung von Normalenvektoren wichtig sind.

Vocabulary:

• Spurpunkte: Drei Punkte in einer Ebene, die nicht auf einer Geraden liegen.
• Normalenvektor: Ein Vektor, der orthogonal zur Ebene steht.
