Vektoren und Analytische Geometrie: Zusammenfassungen und Aufgaben für das Abitur

Grundlagen der Vektoren und Analytischen Geometrie

Die Vektoren bilden das Fundament der analytischen Geometrie und ermöglichen uns die mathematische Beschreibung von Positionen und Bewegungen im dreidimensionalen Raum. Ein Vektor beschreibt dabei eine gerichtete Strecke mit Länge und Richtung.

Definition: Ein Vektor ist eine mathematische Größe, die durch Richtung und Betrag eindeutig bestimmt ist. In der Koordinatendarstellung wird er durch geordnete Zahlentripel (x₁, x₂, x₃) angegeben.

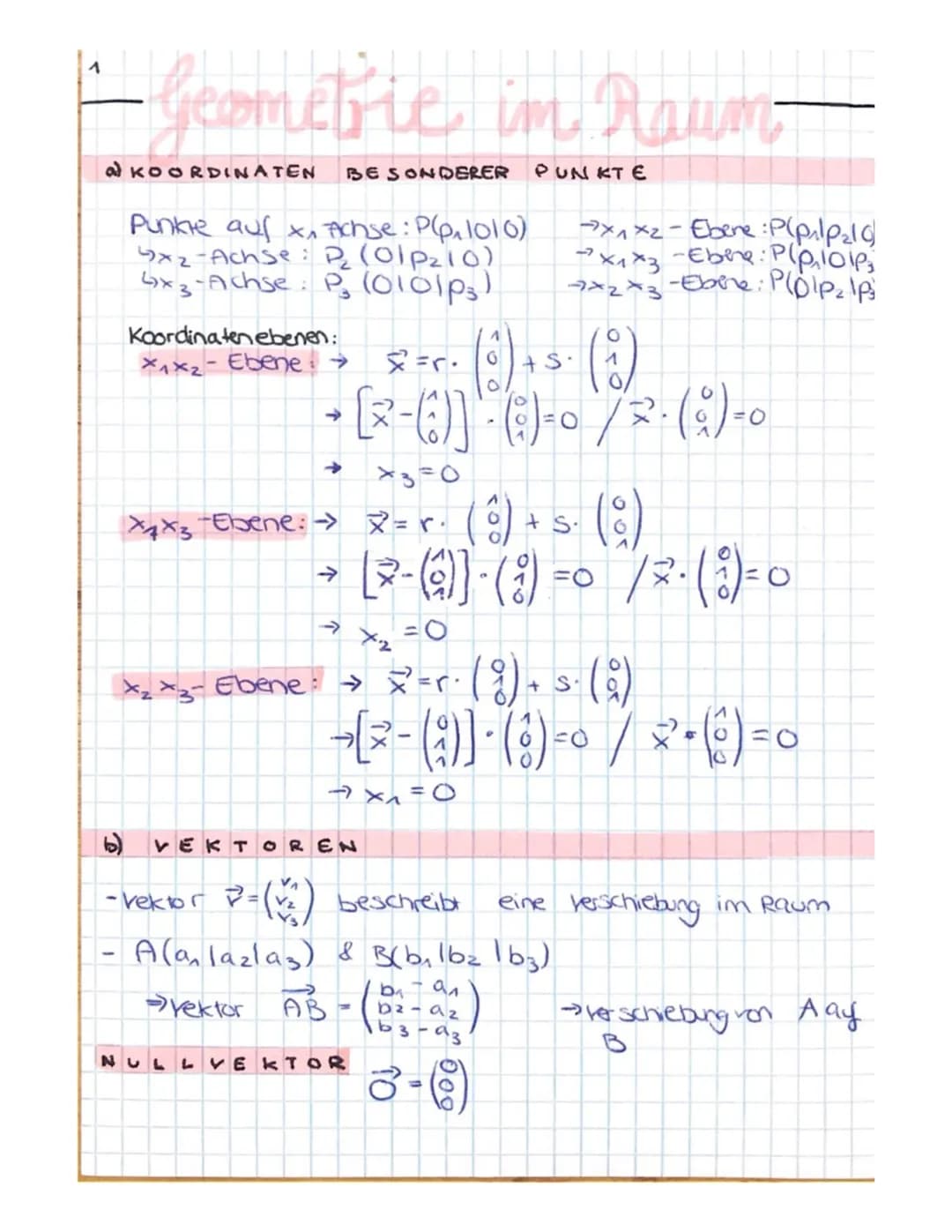

Die Koordinatenebenen spielen eine zentrale Rolle bei der Arbeit mit Vektoren. Die x₁x₂-Ebene $mit x₃=0$, die x₁x₃-Ebene $mit x₂=0$ und die x₂x₃-Ebene $mit x₁=0$ teilen den Raum in acht Oktanten. Besondere Punkte auf den Koordinatenachsen haben die Form P₁(p₁,0,0) für die x₁-Achse, P₂(0,p₂,0) für die x₂-Achse und P₃(0,0,p₃) für die x₃-Achse.

Beispiel: Die Koordinatenebenen lassen sich durch Gleichungen beschreiben:

• x₁x₂-Ebene: x₃ = 0
• x₁x₃-Ebene: x₂ = 0
• x₂x₃-Ebene: x₁ = 0

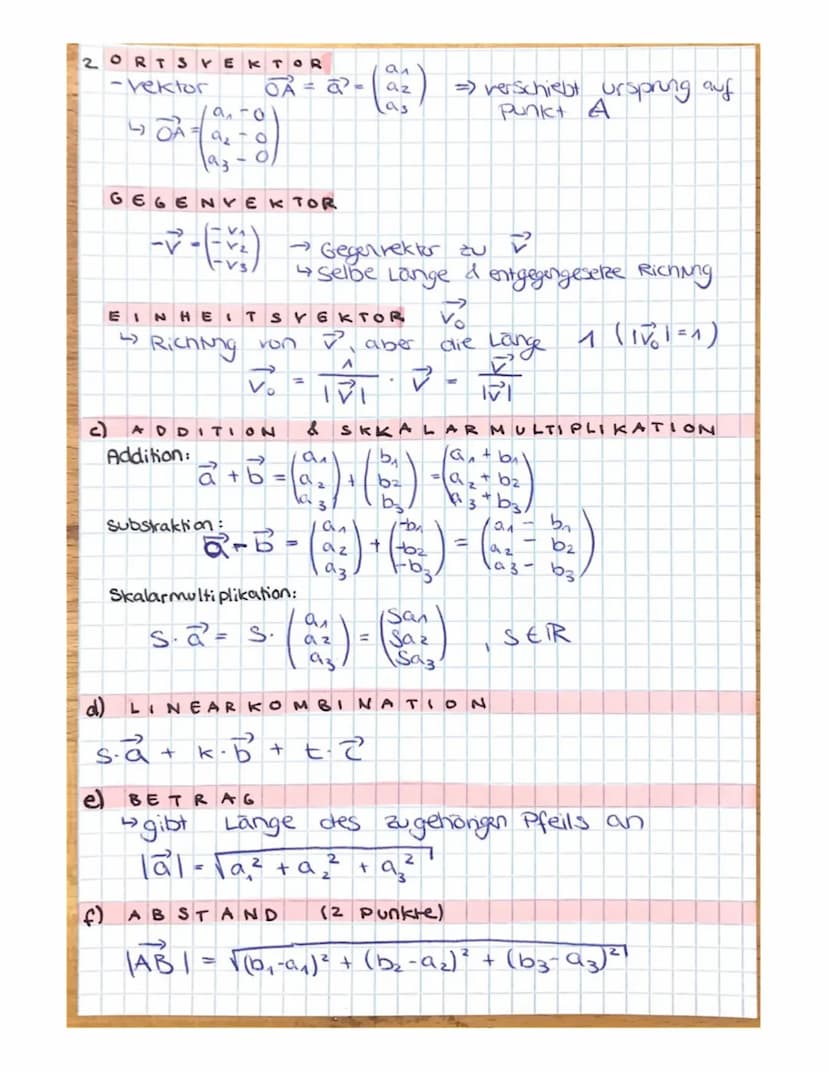

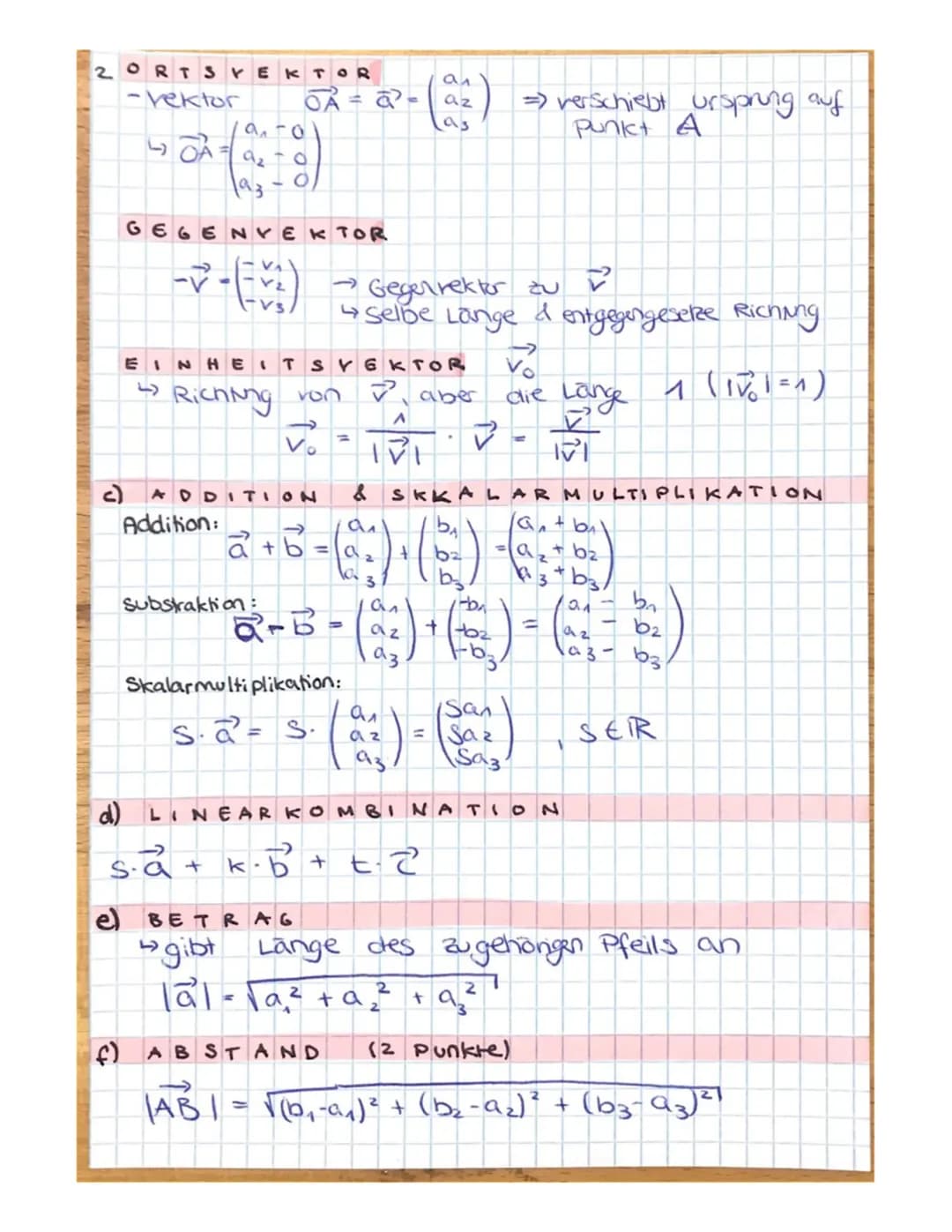

Vektoroperationen und ihre Eigenschaften

Die grundlegenden Vektoroperationen umfassen Addition, Subtraktion und Skalarmultiplikation. Bei der Addition werden die entsprechenden Komponenten addiert, was geometrisch der Aneinanderreihung von Verschiebungen entspricht.

Merkmale: Wichtige Eigenschaften von Vektoren:

• Der Nullvektor (0,0,0) ist das neutrale Element der Addition
• Jeder Vektor hat einen eindeutigen Gegenvektor
• Die Addition ist kommutativ und assoziativ

Der Betrag eines Vektors |a| = √$a₁² + a₂² + a₃²$ gibt seine Länge an. Ein Einheitsvektor hat den Betrag 1 und behält nur die Richtungsinformation bei. Die Skalarmultiplikation streckt oder staucht einen Vektor und kann seine Richtung umkehren.

Formel: Der Abstand zweier Punkte A(a₁,a₂,a₃) und B(b₁,b₂,b₃) berechnet sich durch: |AB| = √$(b₁-a₁)² + (b₂-a₂)² + (b₃-a₃)²$

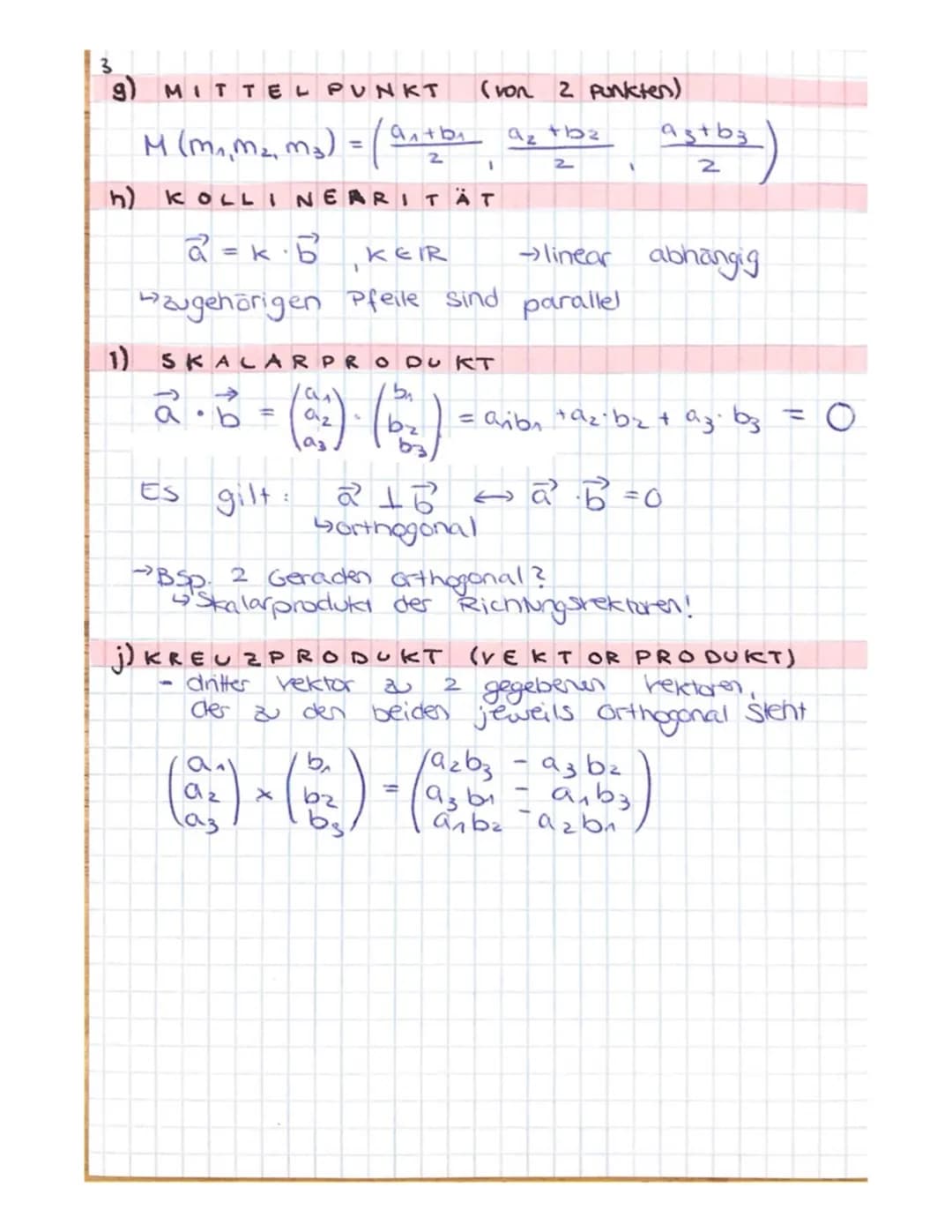

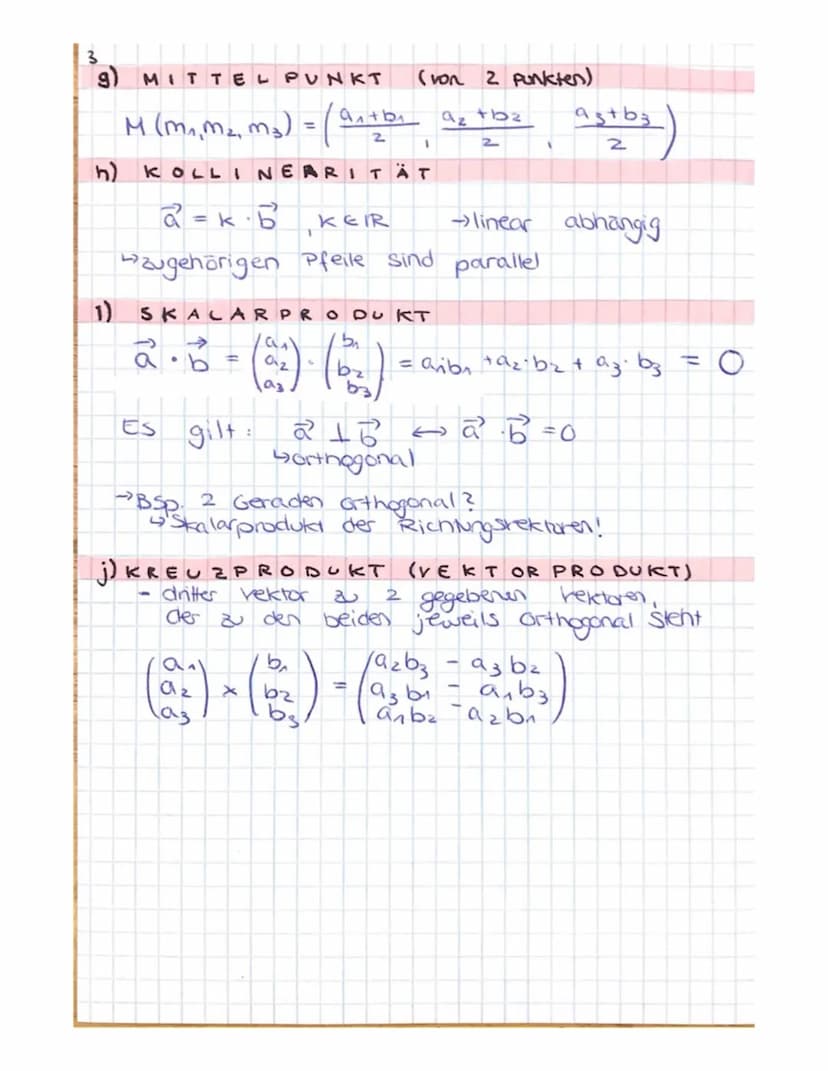

Skalarprodukt und Vektorprodukt

Das Skalarprodukt zweier Vektoren a·b = a₁b₁ + a₂b₂ + a₃b₃ ist eine zentrale Operation in der analytischen Geometrie. Es liefert einen Skalar und hat wichtige geometrische Bedeutungen.

Anwendung: Das Skalarprodukt ermöglicht:

• Berechnung von Winkeln zwischen Vektoren
• Prüfung auf Orthogonalität $a·b = 0$
• Bestimmung von Projektionen

Das Vektorprodukt (Kreuzprodukt) zweier Vektoren ergibt einen neuen Vektor, der senkrecht auf den beiden Ausgangsvektoren steht. Es wird besonders bei der Berechnung von Flächeninhalten und in der Physik verwendet.

Formel: Das Vektorprodukt a×b berechnet sich durch: a×b = $a₂b₃-a₃b₂, a₃b₁-a₁b₃, a₁b₂-a₂b₁$

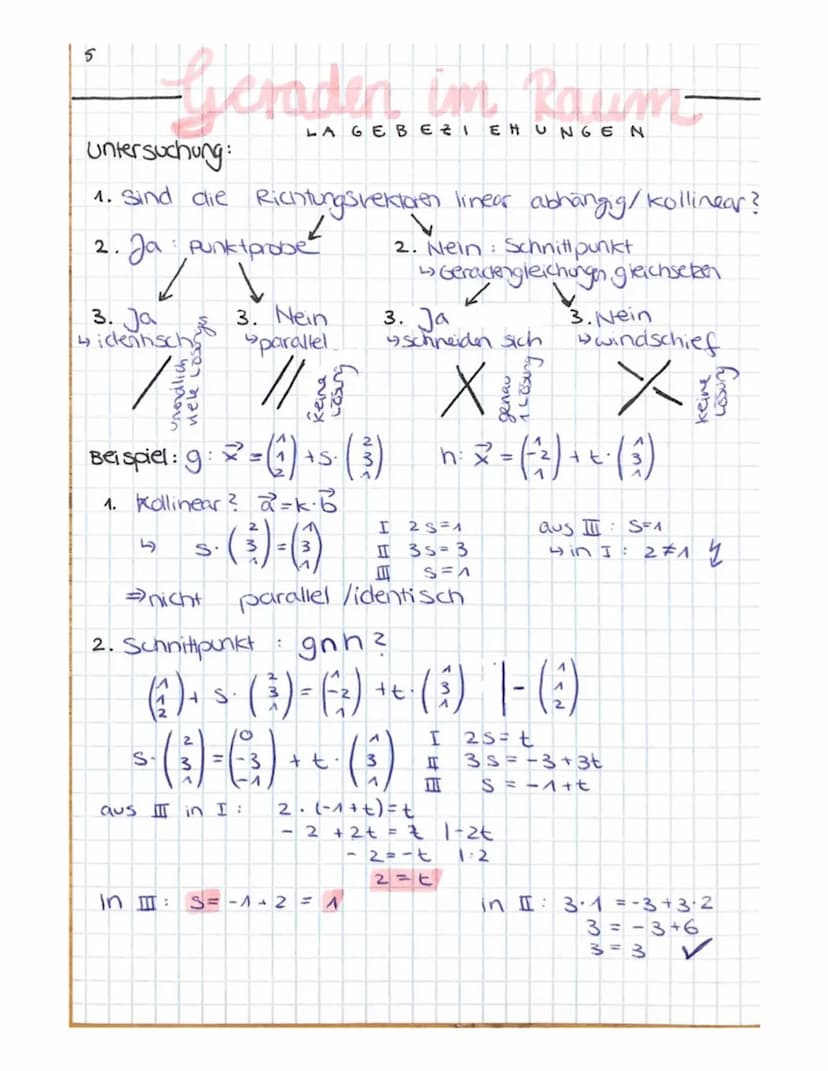

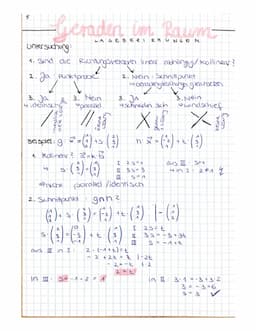

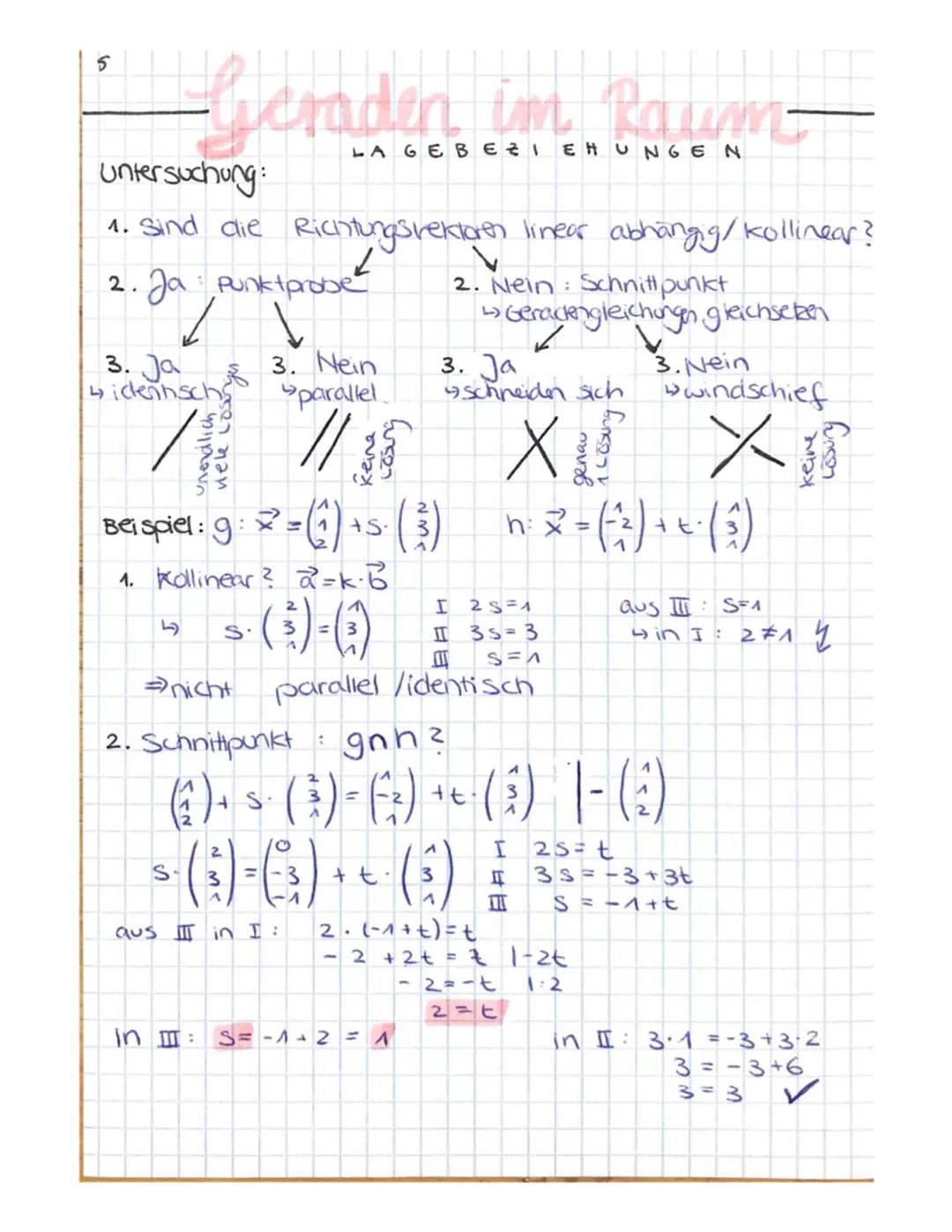

Lagebeziehungen von Geraden im Raum

Die Untersuchung von Geraden im Raum erfordert systematische Analysen ihrer gegenseitigen Lage. Zwei Geraden können parallel, sich schneidend, identisch oder windschief zueinander sein.

Vorgehen: Lagebeziehungen werden untersucht durch:

1. Prüfung der linearen Abhängigkeit der Richtungsvektoren
2. Punktprobe bei kollinearen Richtungsvektoren
3. Bestimmung möglicher Schnittpunkte

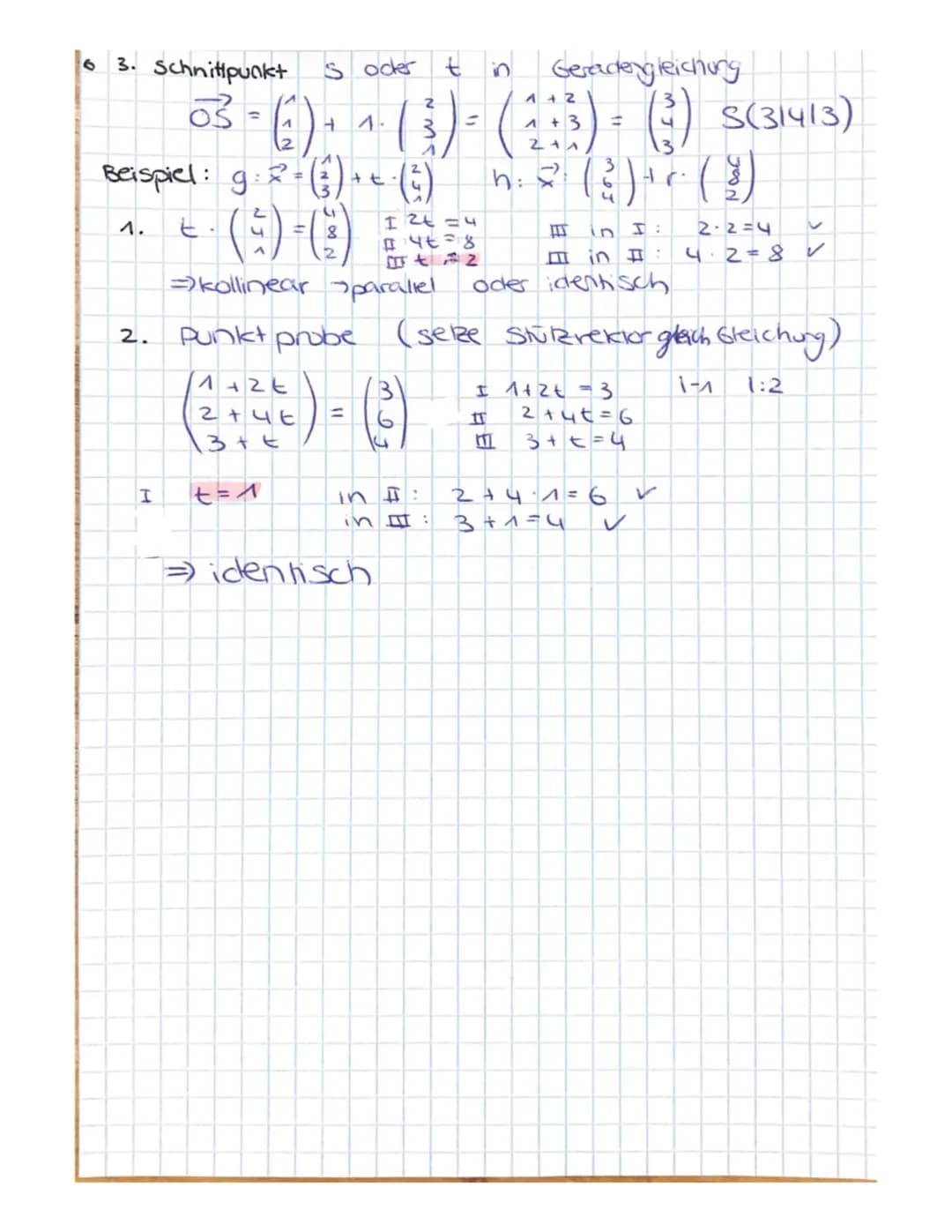

Die Bestimmung von Schnittpunkten erfolgt durch Gleichsetzen der Geradengleichungen und Lösen des entstehenden Gleichungssystems. Bei windschiefen Geraden existiert kein Schnittpunkt, sie verlaufen in verschiedenen Ebenen.

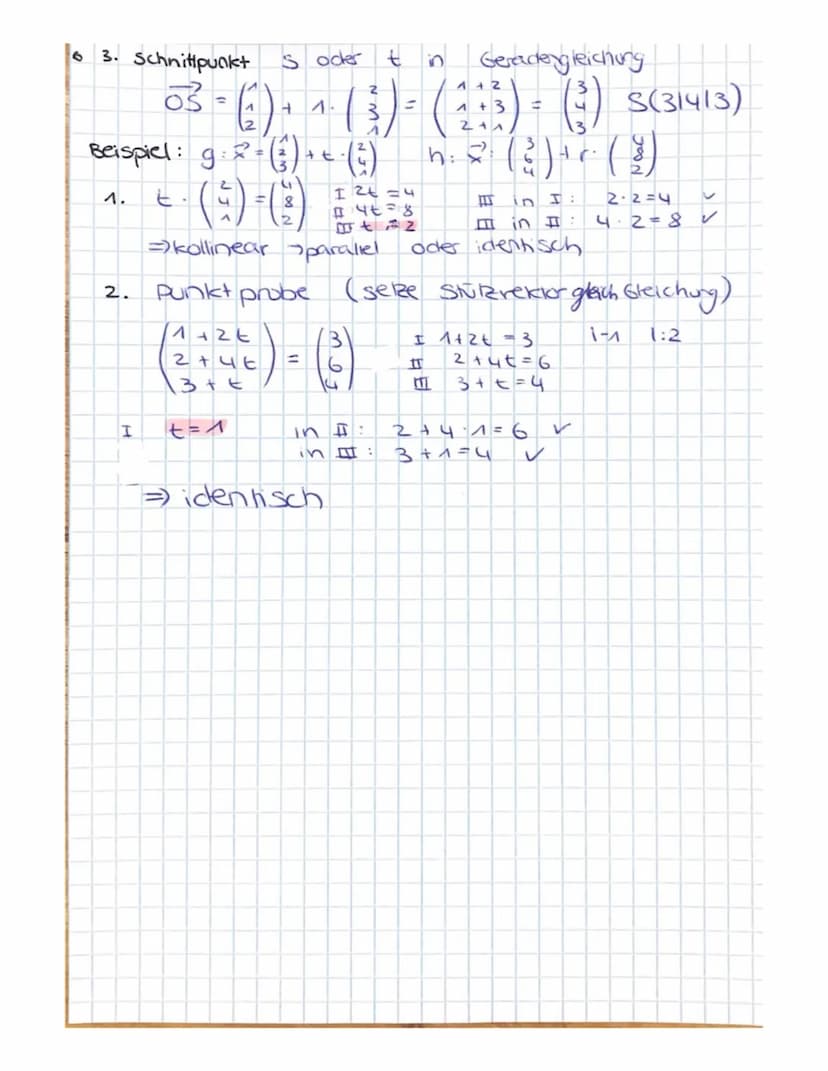

Beispiel: Für zwei Geraden g und h gilt:

• Parallel: Richtungsvektoren sind linear abhängig, kein gemeinsamer Punkt
• Schneidend: Richtungsvektoren sind linear unabhängig, ein gemeinsamer Punkt
• Windschief: Richtungsvektoren sind linear unabhängig, kein gemeinsamer Punkt

Analytische Geometrie: Ebenen und Vektoren im Raum

Die analytische Geometrie beschäftigt sich mit der mathematischen Beschreibung von geometrischen Objekten im Raum. Ein zentrales Konzept dabei sind Vektoren, die als gerichtete Größen Positionen und Richtungen im Koordinatensystem beschreiben.

Definition: Ein Vektor ist eine gerichtete Größe, die durch Richtung und Betrag eindeutig bestimmt ist. In der analytischen Geometrie wird er meist durch seine Koordinaten dargestellt.

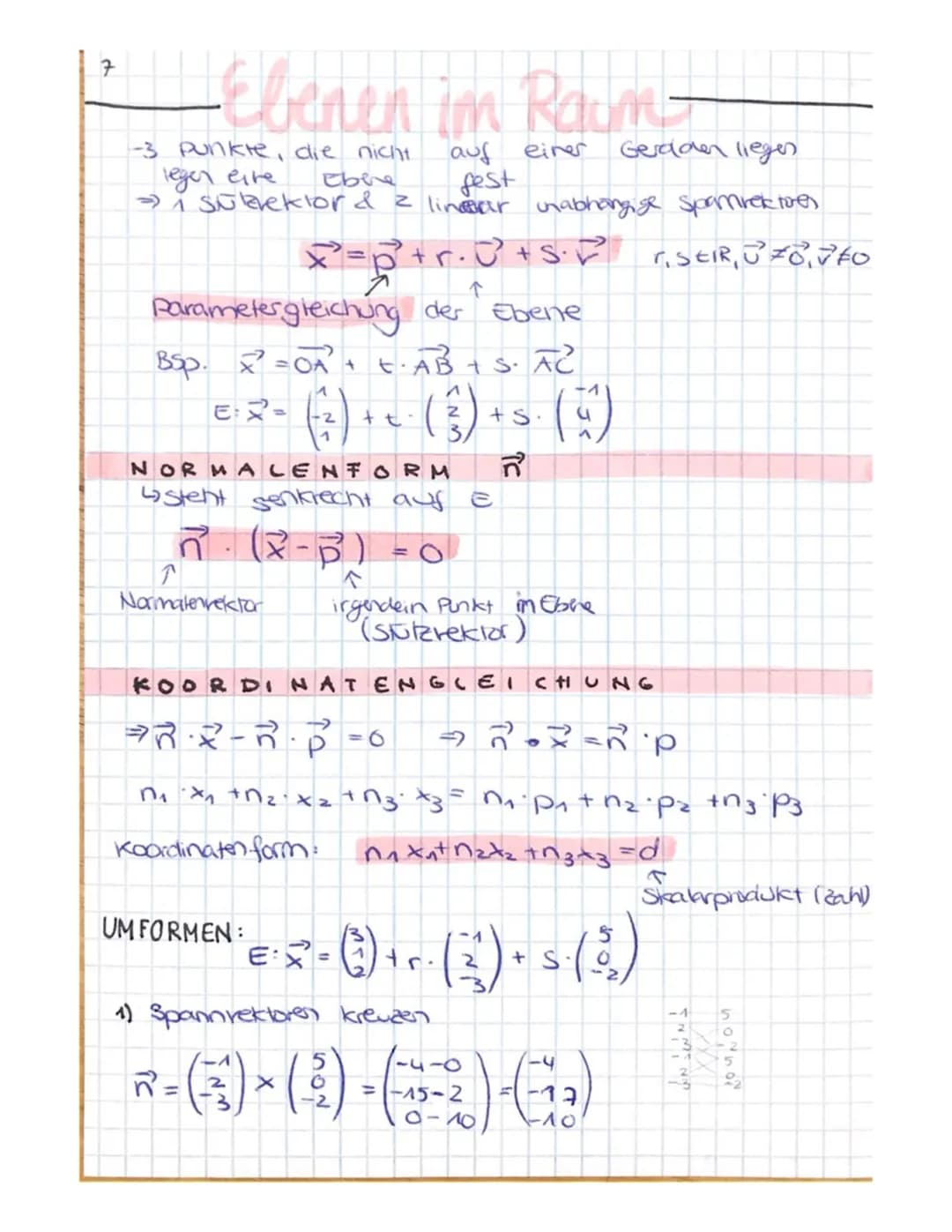

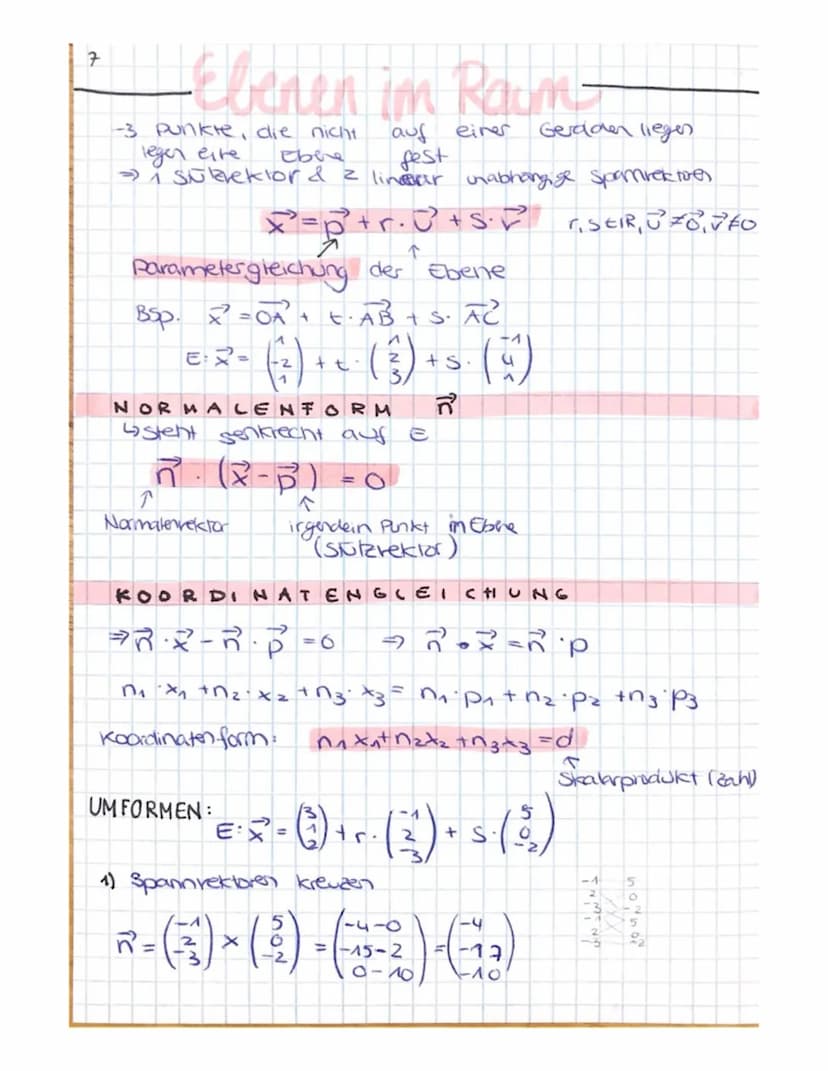

Die Lagebeziehungen zwischen Ebenen und Geraden im dreidimensionalen Raum lassen sich mithilfe von Vektoren präzise beschreiben. Eine Ebene wird durch drei nicht-kollineare Punkte oder einen Stützvektor und zwei linear unabhängige Spannvektoren festgelegt.

Beispiel: Eine Ebene E kann in Parameterform als E: x = p + r·u + s·v dargestellt werden, wobei p der Stützvektor und u,v die Spannvektoren sind.

Schnittprobleme und Lagebeziehungen

Bei der Untersuchung von Schnittmengen zwischen Geraden und Ebenen spielen verschiedene Darstellungsformen eine wichtige Rolle. Die Koordinatenform einer Ebene lautet n₁x₁ + n₂x₂ + n₃x₃ = d, wobei (n₁,n₂,n₃) der Normalenvektor ist.

Merke: Der Normalenvektor steht immer senkrecht auf der Ebene. Das Skalarprodukt zwischen Normalenvektor und jedem Richtungsvektor in der Ebene ist null.

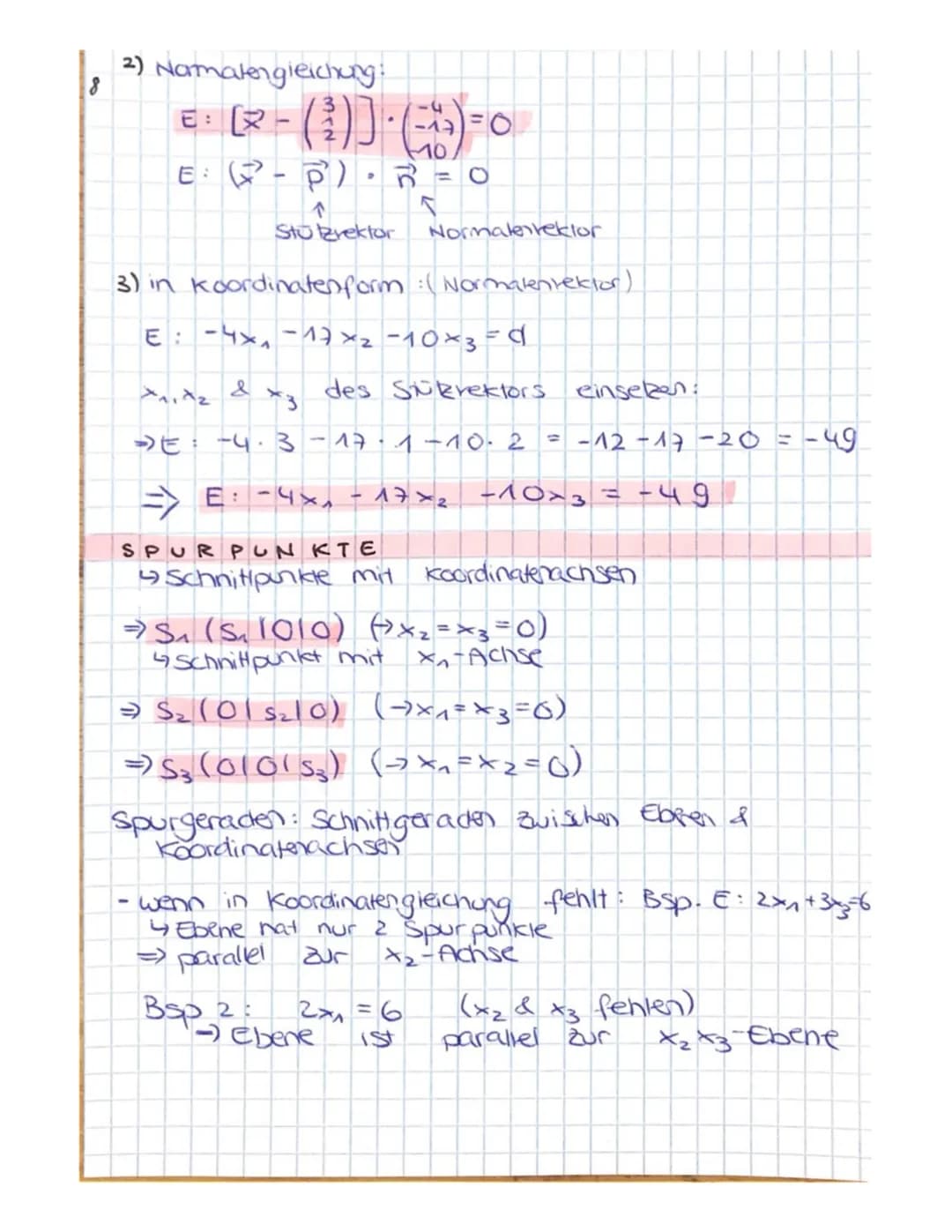

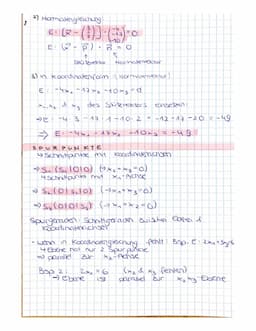

Die Spurpunkte einer Ebene sind ihre Schnittpunkte mit den Koordinatenachsen. Sie helfen bei der Visualisierung der Ebene im Raum. Fehlt in der Koordinatengleichung eine Variable, ist die Ebene parallel zur entsprechenden Koordinatenachse.

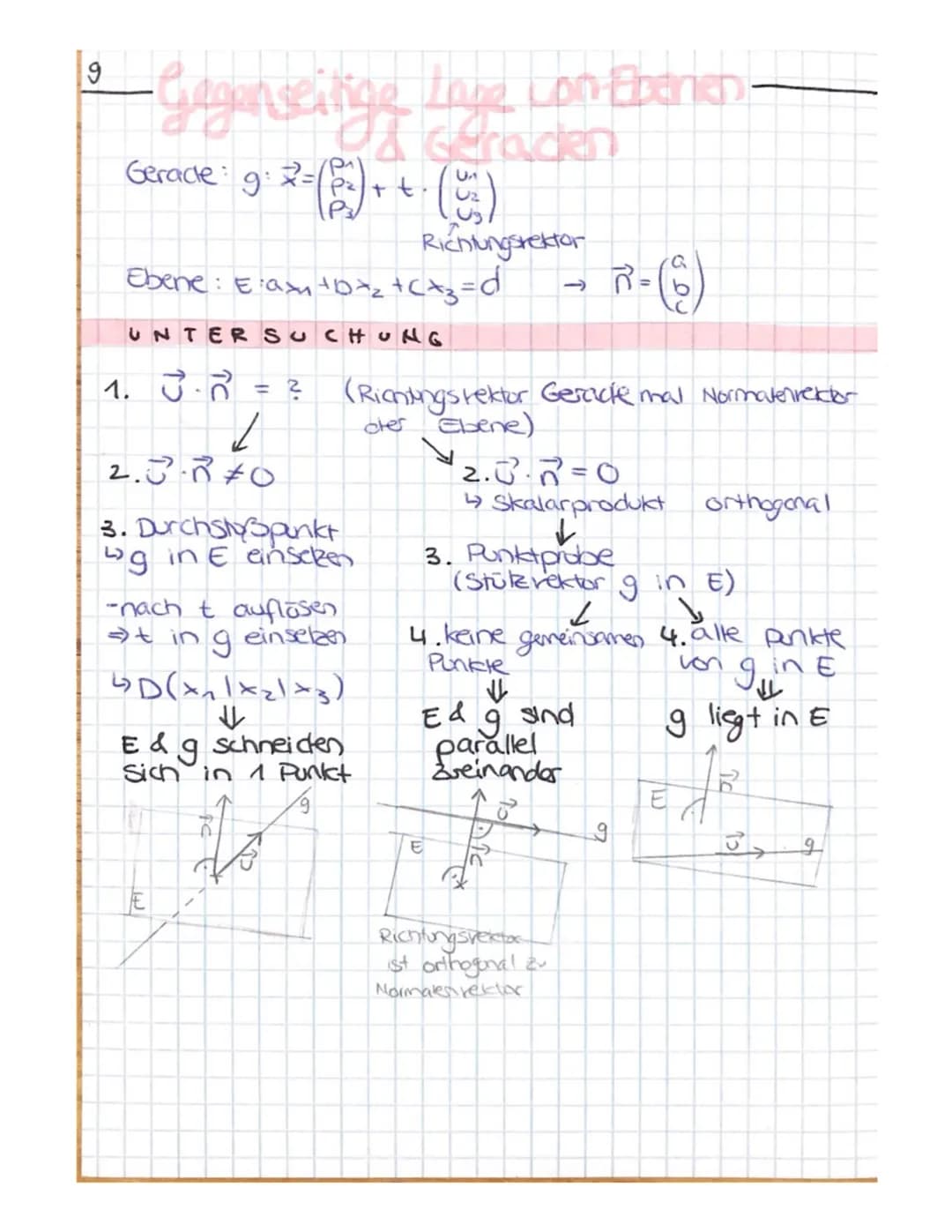

Gegenseitige Lage von Ebenen und Geraden

Die Untersuchung der gegenseitigen Lage von Ebenen und Geraden erfolgt systematisch:

1. Berechnung des Skalarprodukts zwischen Normalenvektor und Richtungsvektor
2. Bestimmung möglicher Schnittpunkte
3. Durchführung einer Punktprobe

Highlight: Ist das Skalarprodukt zwischen Normalenvektor der Ebene und Richtungsvektor der Geraden null, sind zwei Fälle möglich: Die Gerade liegt in der Ebene oder ist parallel zu ihr.

Anwendungen und Beispielaufgaben

Die praktische Anwendung dieser Konzepte zeigt sich in verschiedenen Bereichen:

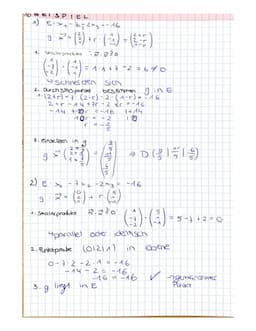

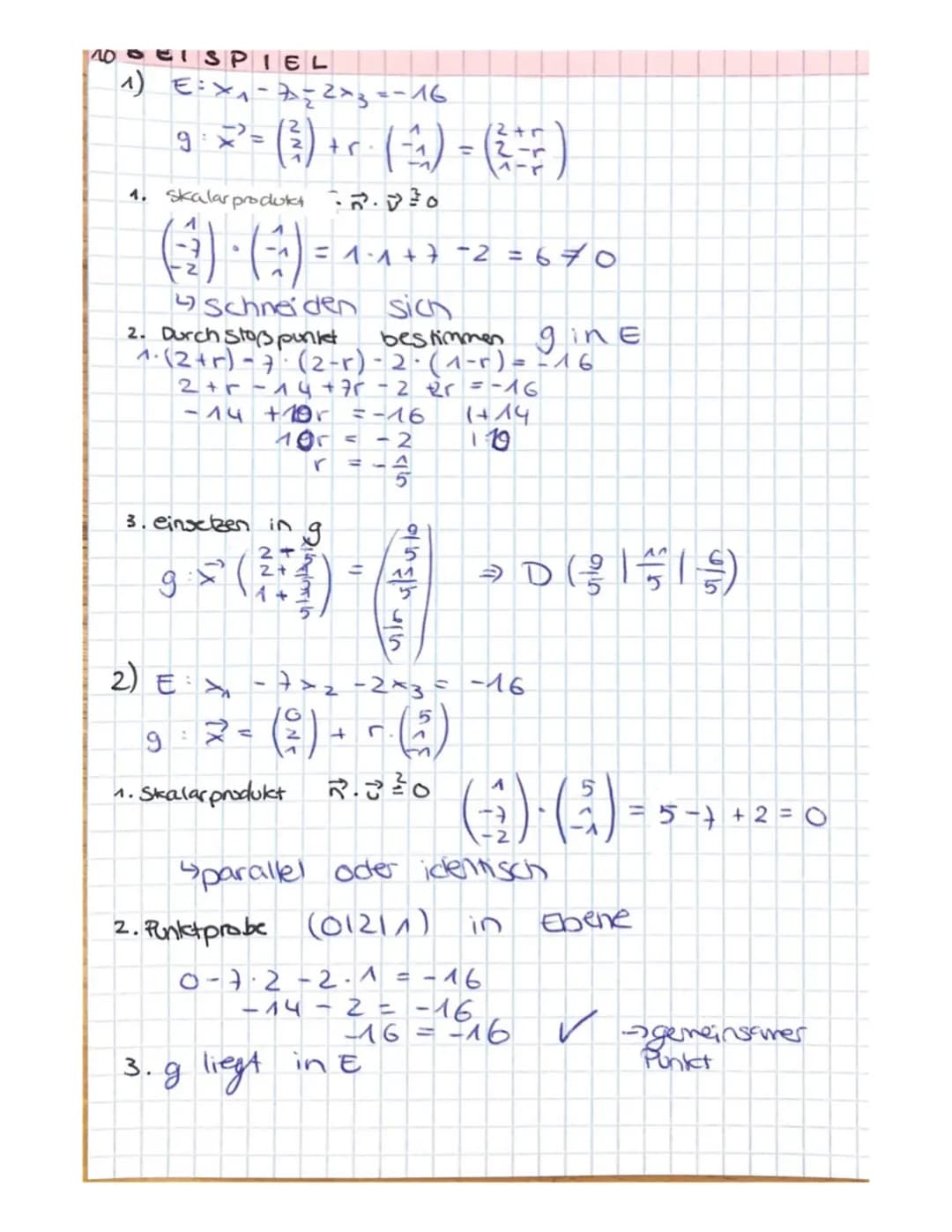

Beispiel: Eine Ebene E: x₁ - 7x₂ + 2x₃ = -16 und eine Gerade g werden auf ihre Lagebeziehung untersucht. Durch systematisches Vorgehen:

1. Skalarprodukt berechnen
2. Schnittpunkt bestimmen
3. Punktprobe durchführen

Die Lösung solcher Aufgaben erfordert ein gutes Verständnis der analytischen Geometrie und sicheren Umgang mit Vektoren. Besonders wichtig ist das Verständnis der verschiedenen Darstellungsformen und ihrer Zusammenhänge.

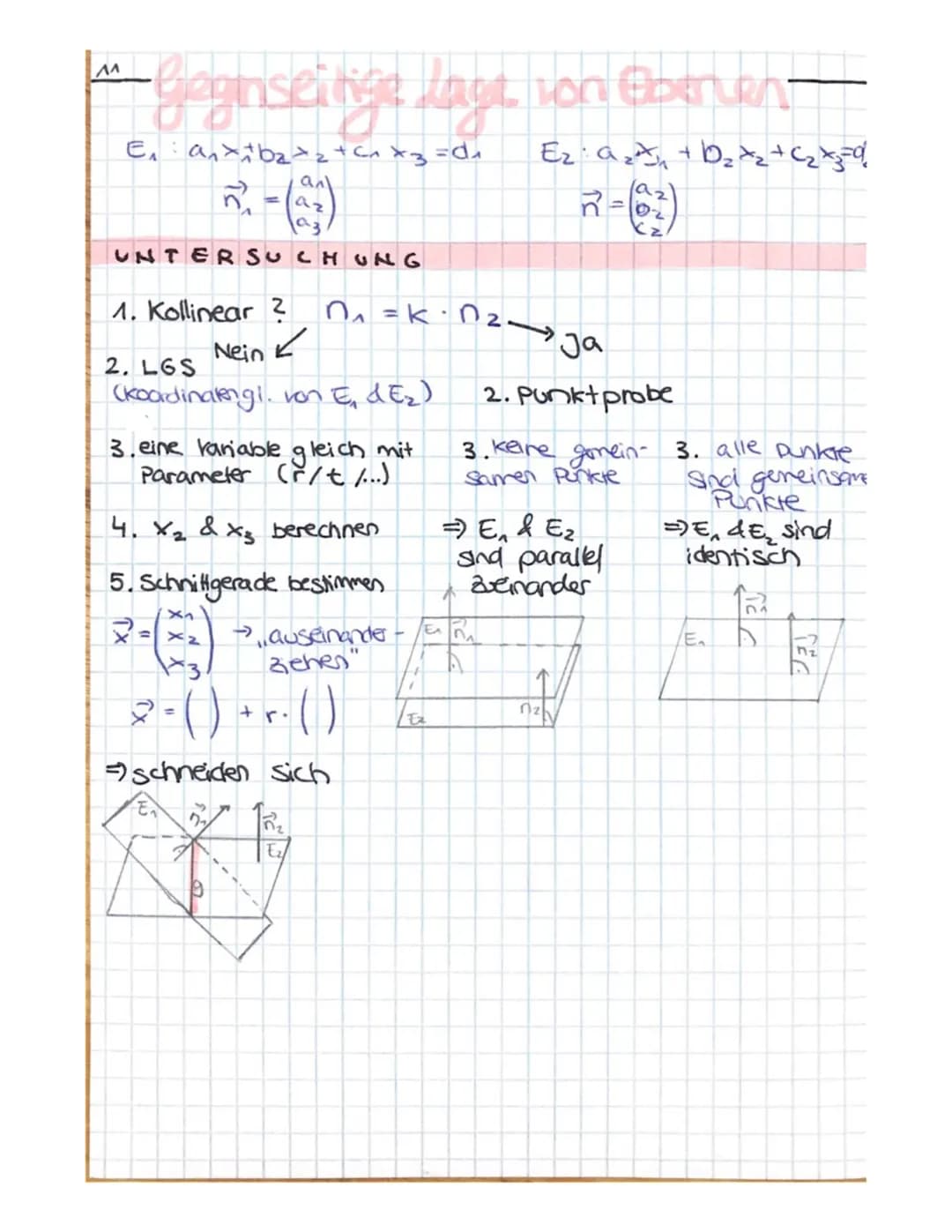

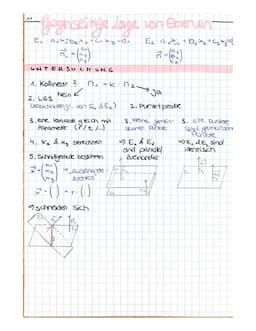

Analytische Geometrie: Gegenseitige Lage von Ebenen

Die Analytische Geometrie beschäftigt sich intensiv mit der Untersuchung der gegenseitigen Lage von Ebenen im dreidimensionalen Raum. Dabei spielen Vektoren und ihre Eigenschaften eine zentrale Rolle bei der mathematischen Beschreibung und Analyse.

Bei der Untersuchung der Lagebeziehungen zweier Ebenen E₁ und E₂ gibt es drei grundlegende Möglichkeiten: Die Ebenen können sich schneiden, parallel zueinander sein oder identisch sein. Die mathematische Analyse erfolgt systematisch in mehreren Schritten.

Definition: Die Lagebeziehung zweier Ebenen wird durch ihre Normalenvektoren n₁ und n₂ sowie ihre Koordinatengleichungen bestimmt. Sind die Normalenvektoren kollinear $n₁ = k·n₂$, können die Ebenen entweder parallel oder identisch sein.

Zur konkreten Bestimmung der Lagebeziehung wird ein lineares Gleichungssystem (LGS) aus den Koordinatengleichungen der Ebenen aufgestellt. Die Lösung dieses Systems gibt Aufschluss über die relative Position der Ebenen zueinander. Bei sich schneidenden Ebenen erhält man eine Schnittgerade, bei parallelen Ebenen existiert keine Lösung, und bei identischen Ebenen sind alle Punkte Lösungen.

Praktische Anwendung der Ebenenuntersuchung

Die Untersuchung von Ebenen findet in vielen praktischen Bereichen Anwendung, besonders in der Architektur und im Ingenieurwesen. Die Koordinatenebenen und ihre Beziehungen zueinander sind fundamental für die dreidimensionale Modellierung.

Beispiel: In der Baustatik werden Schnittlinien von Dachflächen durch die Analyse sich schneidender Ebenen berechnet. Die Parameterform der Schnittgeraden liefert dabei wichtige Informationen für die Konstruktion.

Die mathematische Vorgehensweise zur Bestimmung der Lagebeziehung folgt einem klaren Schema: Zunächst wird die Kollinearität der Normalenvektoren überprüft. Anschließend werden die Koordinatengleichungen analysiert und gegebenenfalls Schnittpunkte oder Schnittgeraden berechnet. Bei parallelen Ebenen wird dies durch eine Punktprobe bestätigt.

Hinweis: Bei der Berechnung der Schnittgeraden ist besondere Sorgfalt geboten. Die Parametrisierung muss alle Punkte der Schnittgeraden erfassen und geometrisch korrekt beschreiben.

Die Anwendung dieser Konzepte erfordert solide Kenntnisse der Vektoren und ihrer Operationen. Das Skalarprodukt spielt dabei eine wichtige Rolle, insbesondere bei der Bestimmung von Winkeln zwischen Ebenen und bei der Überprüfung der Orthogonalität.
