Schnittgrößen sind ein zentrales Thema der Statik, das dir hilft zu verstehen, wie Kräfte in Bauwerken wirken. Du... Mehr anzeigen

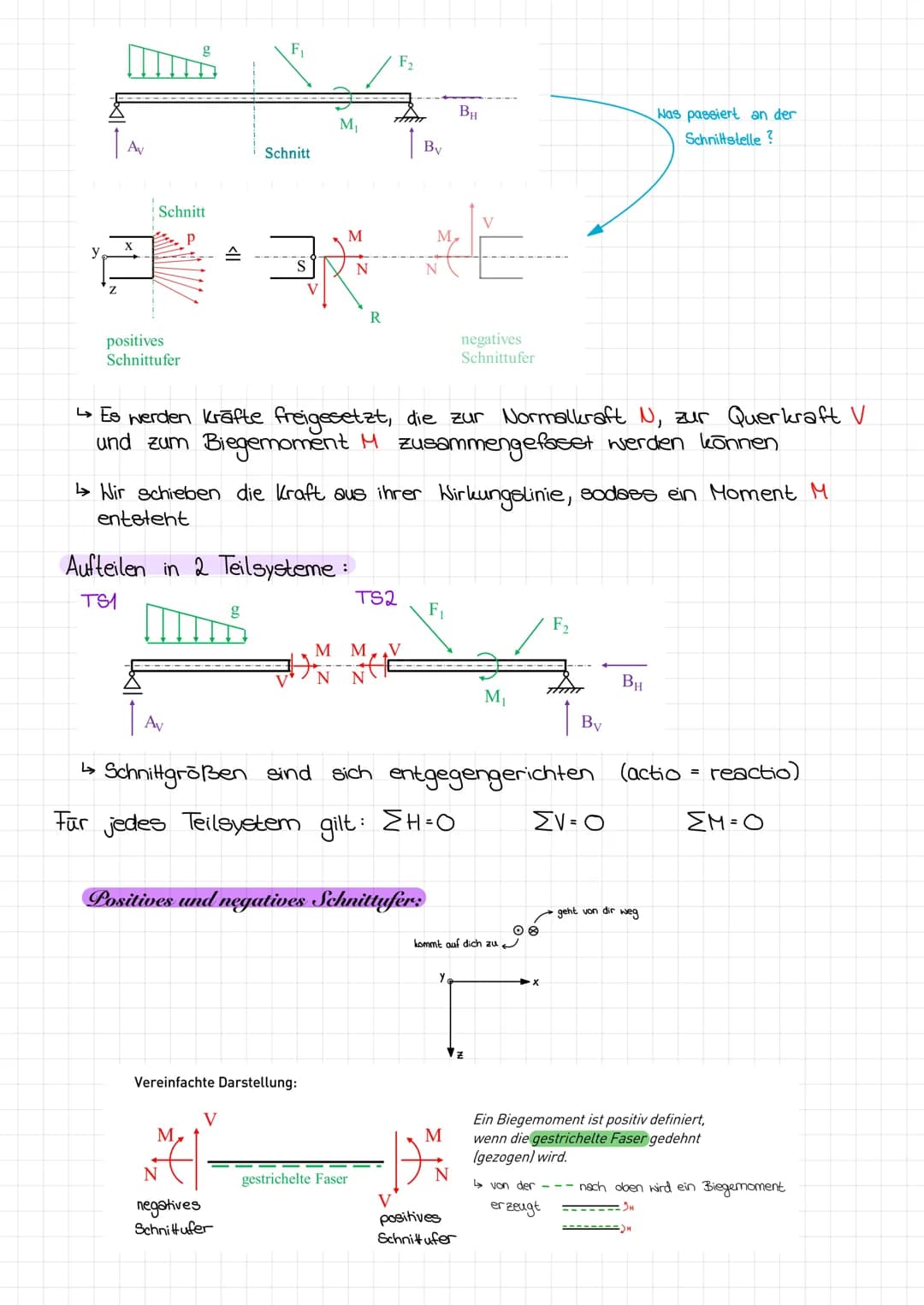

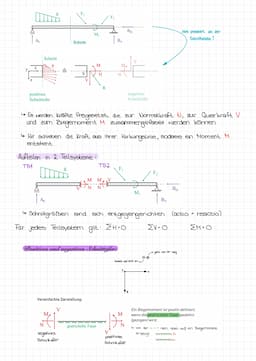

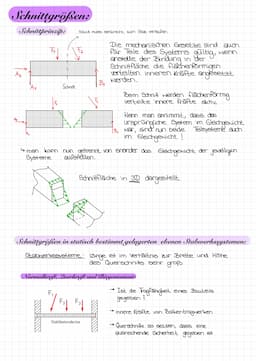

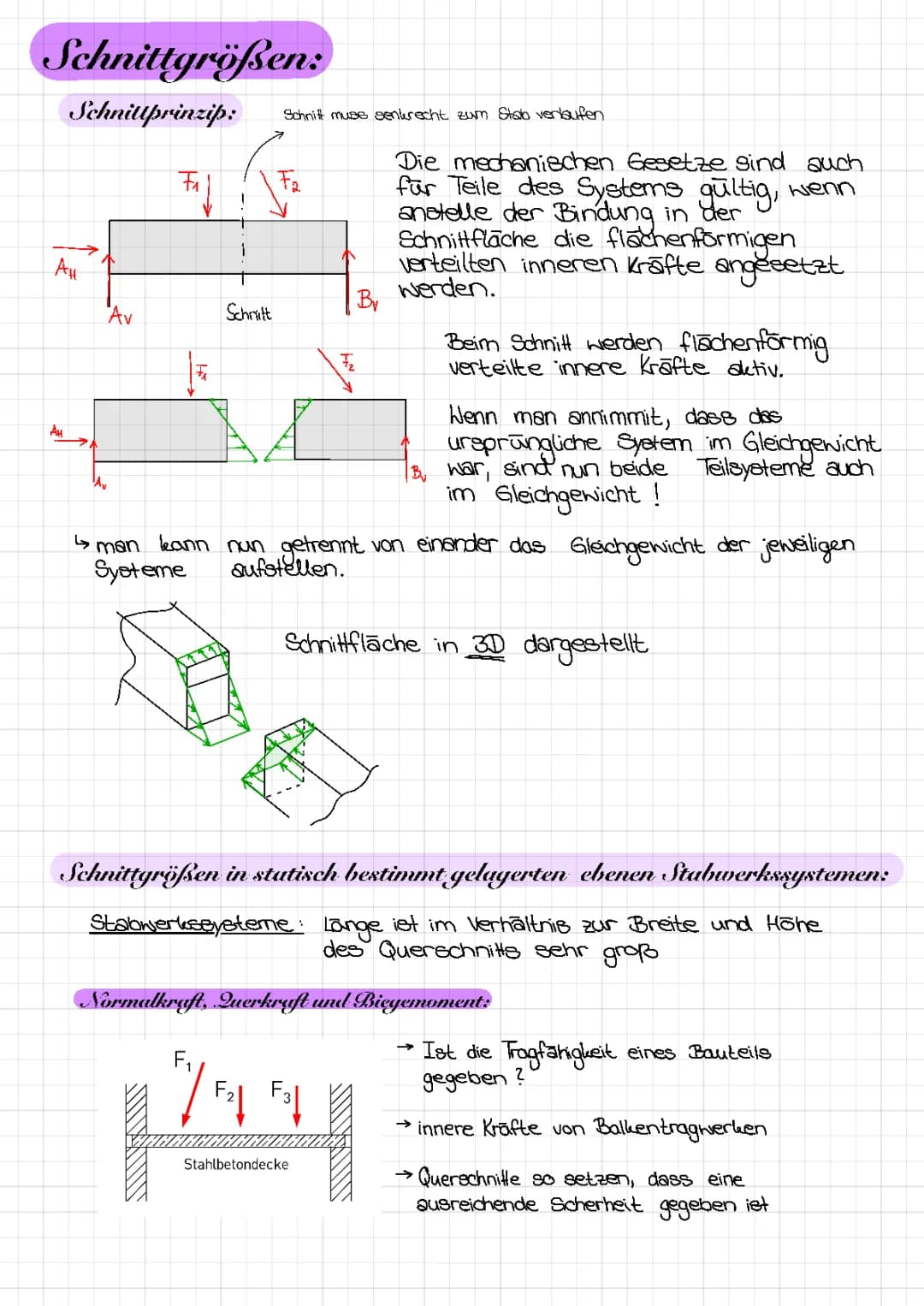

Das Schnittprinzip ist dein wichtigstes Werkzeug in der Statik. Du machst einen senkrechten Schnitt durch einen Stab und stellst dir vor, dass an der Schnittstelle flächenförmig verteilte innere Kräfte wirken.
Der Trick dabei Wenn dein ursprüngliches System im Gleichgewicht war, sind auch beide Teilsysteme nach dem Schnitt im Gleichgewicht. Das bedeutet, du kannst für jedes Teilsystem getrennt die Gleichgewichtsbedingungen aufstellen.
Bei Stabwerkssystemen (wo die Länge viel größer als Breite und Höhe ist) entstehen durch den Schnitt drei wichtige Schnittgrößen Normalkraft N, Querkraft V und Biegemoment M. Diese Größen zeigen dir, ob ein Bauteil die auftretenden Belastungen aushält.
Merke Das Schnittprinzip funktioniert, weil die mechanischen Gesetze auch für Teile des Systems gelten - du ersetzt einfach die Bindung durch die entsprechenden inneren Kräfte.
An jeder Schnittstelle werden drei Schnittgrößen aktiv die Normalkraft N, die Querkraft V und das Biegemoment M. Diese Kräfte wirken nach dem Prinzip "actio = reactio" - sie sind sich an beiden Teilsystemen entgegengerichtet.
Du unterscheidest zwischen positivem und negativem Schnittufer. Das positive Schnittufer "geht von dir weg", das negative "kommt auf dich zu". Ein Biegemoment ist positiv definiert, wenn die gestrichelte Faser (meist unten) gedehnt wird.
Für beide Teilsysteme gelten die drei Gleichgewichtsbedingungen ΣH = 0, ΣV = 0 und ΣM = 0. Mit diesen Gleichungen kannst du alle Schnittgrößen berechnen.
Tipp Die Vorzeichenkonvention ist entscheidend für richtige Ergebnisse - präge dir die Definition des positiven Biegemoments gut ein!

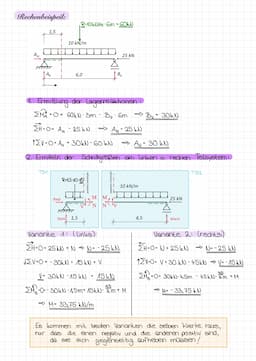

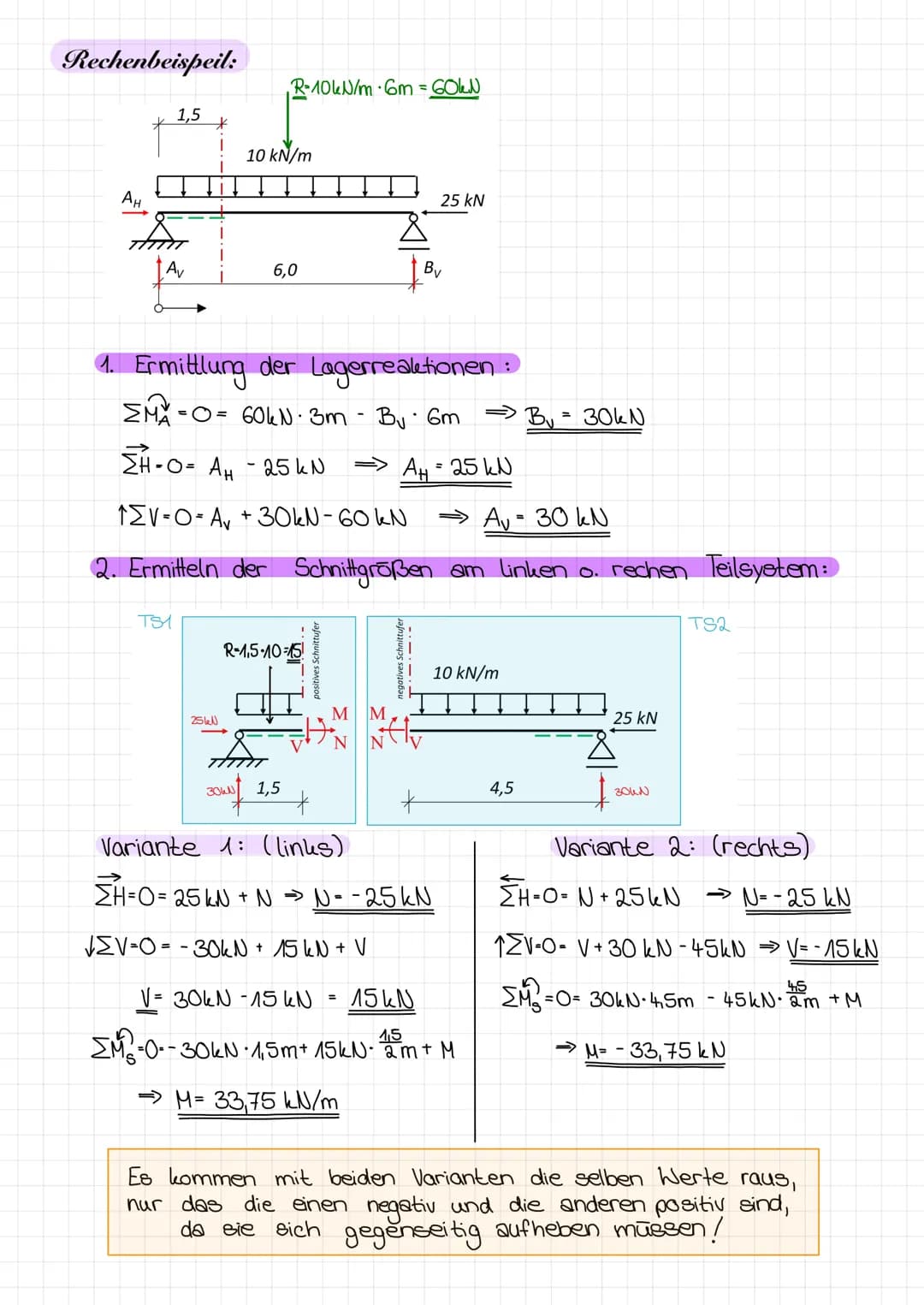

Hier siehst du den systematischen Lösungsweg Zuerst berechnest du die Lagerreaktionen mit den Gleichgewichtsbedingungen. In diesem Beispiel ergeben sich AH = 25 kN, AV = 30 kN und BV = 30 kN.
Danach führst du den Schnitt an der gewünschten Stelle durch und wählst ein Teilsystem aus. Du kannst sowohl das linke als auch das rechte Teilsystem verwenden - beide führen zum selben Ergebnis.
Die Berechnung der Schnittgrößen erfolgt wieder mit den drei Gleichgewichtsbedingungen. Bei diesem Beispiel erhältst du N = -25 kN, V = 15 kN und M = 33,75 kNm (bzw. die entsprechenden Gegenwerte beim anderen Teilsystem).
Kontrollmöglichkeit Wenn du beide Teilsysteme rechnest, müssen die Schnittgrößen entgegengesetzt gleich sein - das ist deine Probe!

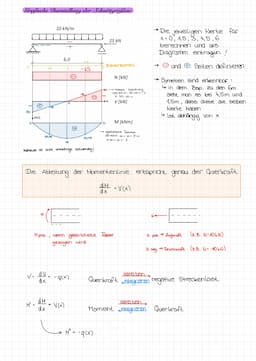

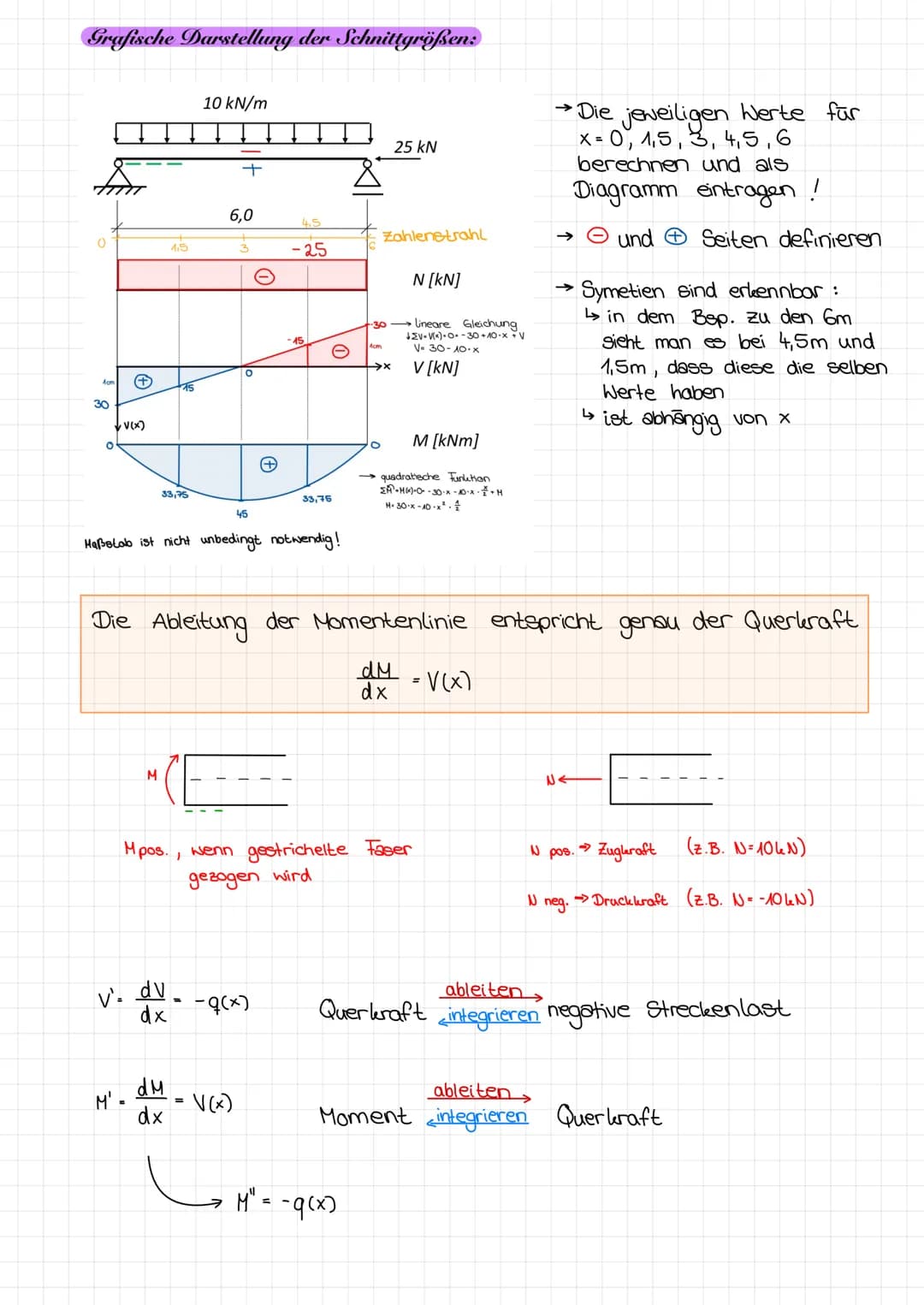

Die Schnittgrößendiagramme zeigen dir den Verlauf von N, V und M über die gesamte Trägerlänge. Du berechnest die Werte an charakteristischen Stellen und trägst sie als Diagramm auf.
Der wichtigste Zusammenhang Die Ableitung der Momentenlinie entspricht genau der Querkraft . Die Ableitung der Querkraftlinie entspricht der negativen Streckenlast .
Das bedeutet für dich praktisch Bei konstanter Streckenlast verläuft die Querkraft linear und das Biegemoment quadratisch. Symmetrien im System erkennst du sofort in den Diagrammen.
Wichtiger Merksatz Wo die Querkraft null wird, hat das Biegemoment sein Maximum - das brauchst du für die Dimensionierung!

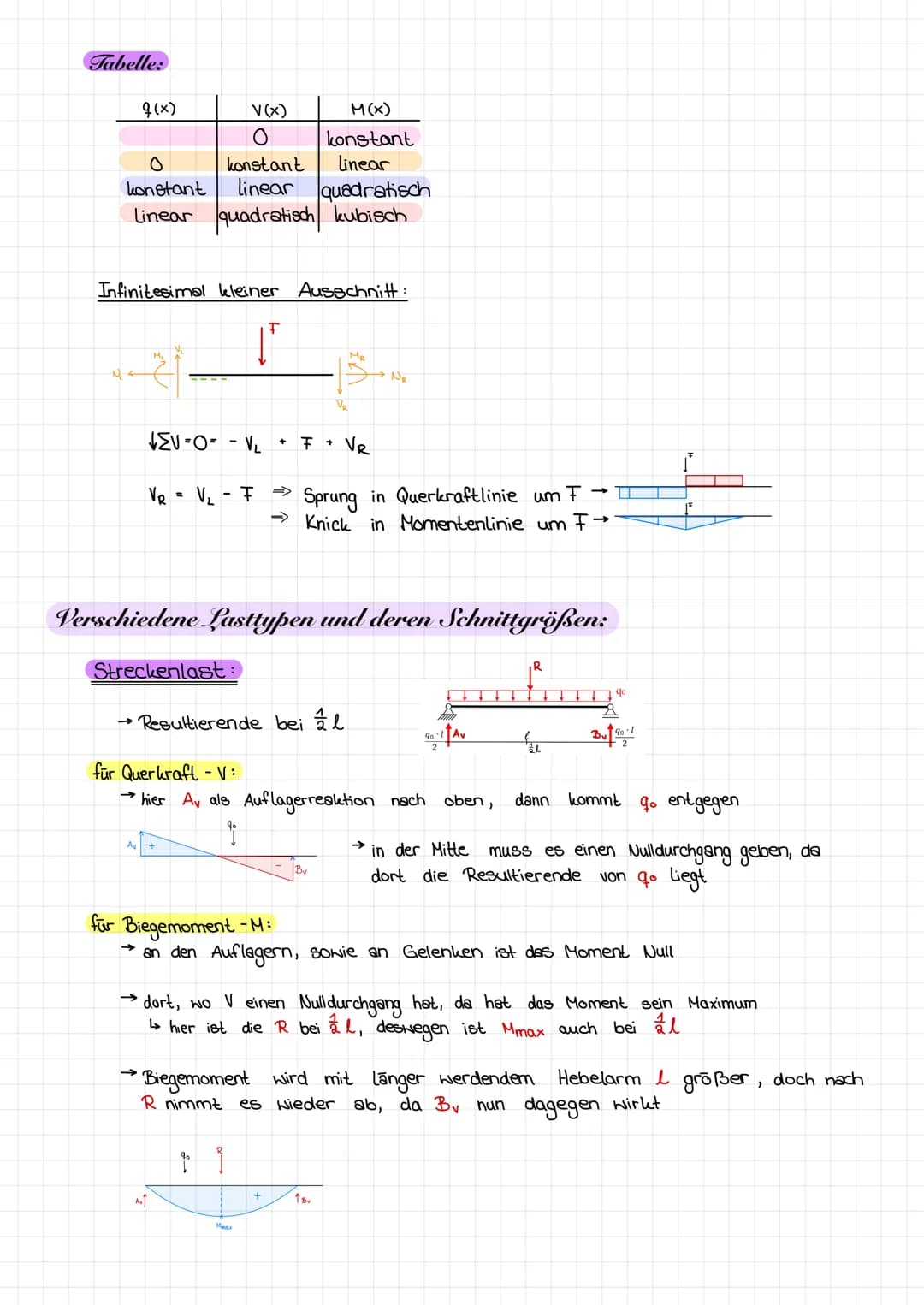

Verschiedene Lasttypen erzeugen charakteristische Verläufe in den Schnittgrößendiagrammen. Bei einer Streckenlast liegt die Resultierende bei l/2, was zu einem Nulldurchgang der Querkraft in der Mitte führt.
Eine Einzellast verursacht einen Sprung in der Querkraftlinie und einen Knick in der Momentenlinie. Das Biegemoment ist an den Auflagern und Gelenken immer null.
Die Tabelle zeigt dir den Zusammenhang zwischen Lastverteilung und Schnittgrößenverlauf konstante Last → linearer Querkraftverlauf → quadratischer Momentenverlauf. Lineare Last führt zu quadratischem Querkraft- und kubischem Momentenverlauf.
Faustregel Das Biegemoment wird mit dem Hebelarm größer, nimmt aber nach der Resultierenden wieder ab, weil die Gegenkraft wirkt.

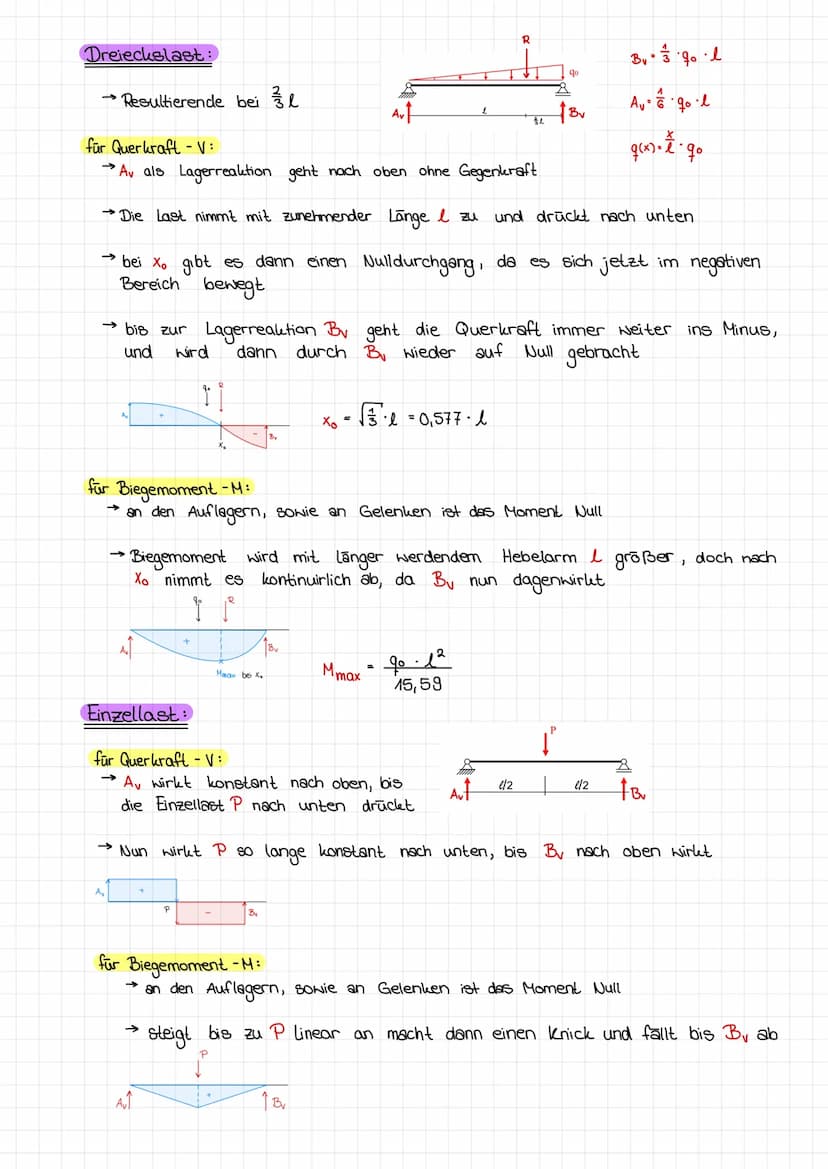

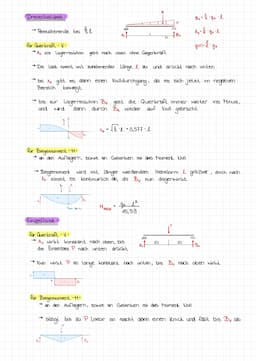

Bei einer Dreieckslast liegt die Resultierende bei 2/3·l. Der Nulldurchgang der Querkraft erfolgt bei x₀ = 0,577·l, dort hat das Biegemoment sein Maximum mit Mmax = q₀·l²/15,59.

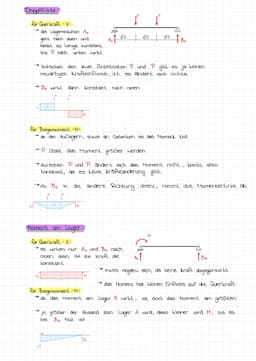

Einzellasten erzeugen konstante Bereiche in der Querkraftlinie. Die Querkraft springt um den Betrag der Einzellast, das Biegemoment macht einen Knick und steigt bzw. fällt linear.

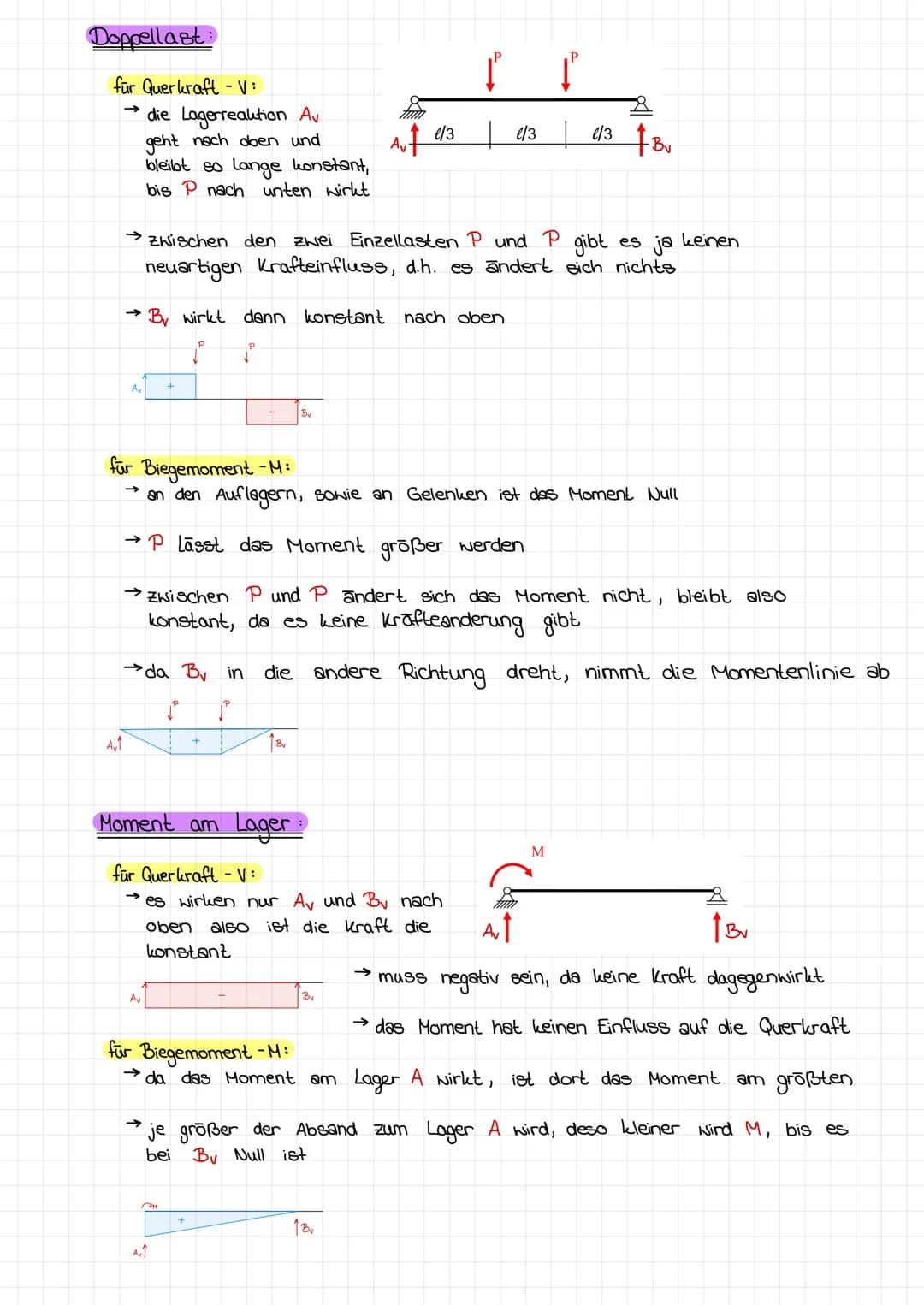

Bei Doppellasten bleibt die Querkraft zwischen den beiden Lasten konstant, ebenso das Biegemoment. Die charakteristischen Sprünge und Knicke treten nur an den Lastangriffspunkten auf.
Praktischer Tipp Lerne die charakteristischen x₀-Werte auswendig - sie kommen in Klausuren häufig vor!

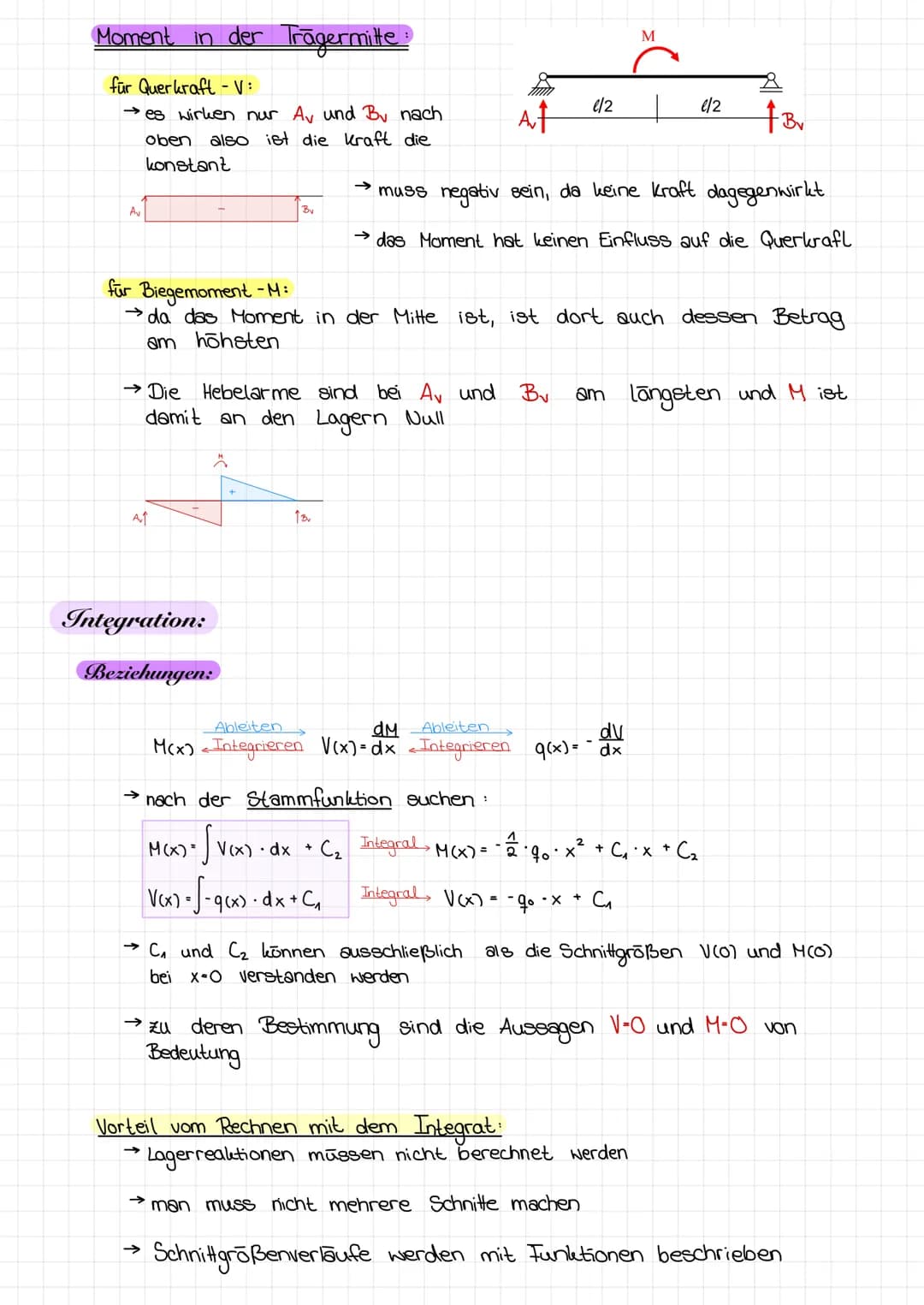

Momente am Lager beeinflussen nur das Biegemoment, nicht die Querkraft. Das Moment ist am Lager am größten und nimmt linear zum anderen Lager hin ab.
Ein Moment in der Trägermitte erzeugt ebenfalls keine Querkraftänderung. Die größten Beträge treten dort auf, wo die Hebelarme am längsten sind.
Diese speziellen Lastfälle zeigen dir, dass Momente und Querkräfte unabhängig voneinander betrachtet werden können. Das Moment hat keinen direkten Einfluss auf die Querkraft.
Merke Bei reinen Momentenbelastungen bleibt die Querkraft über die gesamte Länge konstant.
Die Integration ist eine elegante Methode zur Schnittgrößenberechnung. Du musst keine Lagerreaktionen berechnen und brauchst nur einen Ansatz für das gesamte System.
Die Beziehungsgleichungen lauten M(x) = ∫V(x)dx + C₂ und V(x) = ∫dx + C₁. Die Integrationskonstanten C₁ und C₂ entsprechen den Schnittgrößen V(0) und M(0) bei x = 0.
Der große Vorteil Du beschreibst die Schnittgrößenverläufe mit mathematischen Funktionen und musst nicht mehrere Schnitte machen. Das spart Zeit und reduziert Fehlerquellen.
Vorteil Mit der Integrationsmethode erhältst du direkt die vollständigen Funktionen für alle Schnittgrößen!

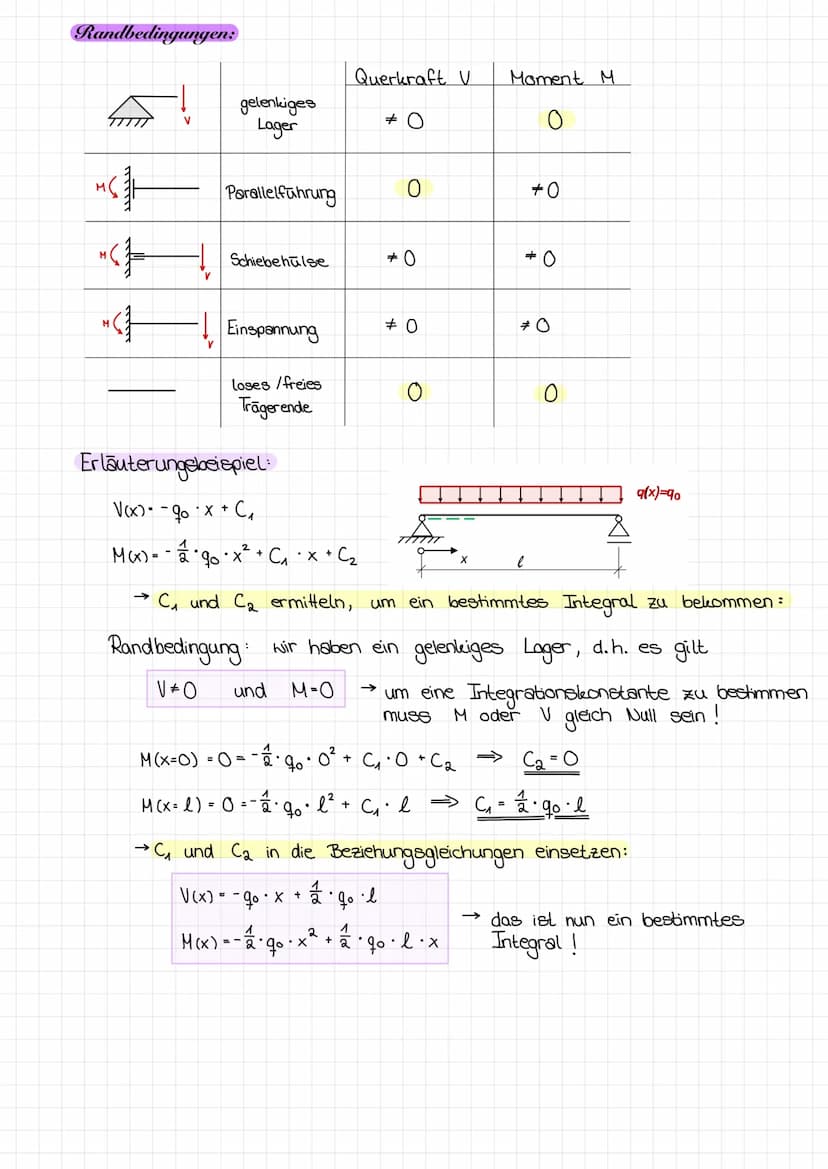

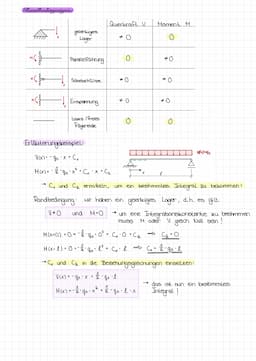

Randbedingungen helfen dir, die Integrationskonstanten zu bestimmen. An gelenkigen Lagern ist M = 0, an freien Enden sind V = 0 und M = 0, bei Einspannungen können beide Werte ungleich null sein.
Im Beispiel mit der konstanten Streckenlast q₀ nutzt du die Randbedingungen M = 0 und M = 0, um C₁ = ½q₀l und C₂ = 0 zu erhalten.
Eingesetzt in die Beziehungsgleichungen erhältst du V(x) = -q₀x + ½q₀l und M(x) = -½q₀x² + ½q₀lx. Das sind jetzt bestimmte Integrale, mit denen du jeden x-Wert berechnen kannst.
Wichtig Du brauchst genau so viele Randbedingungen, wie du Integrationskonstanten hast!

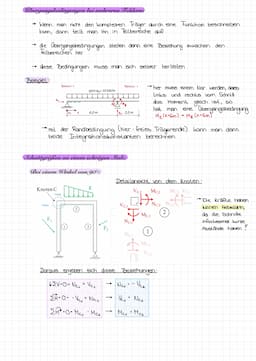

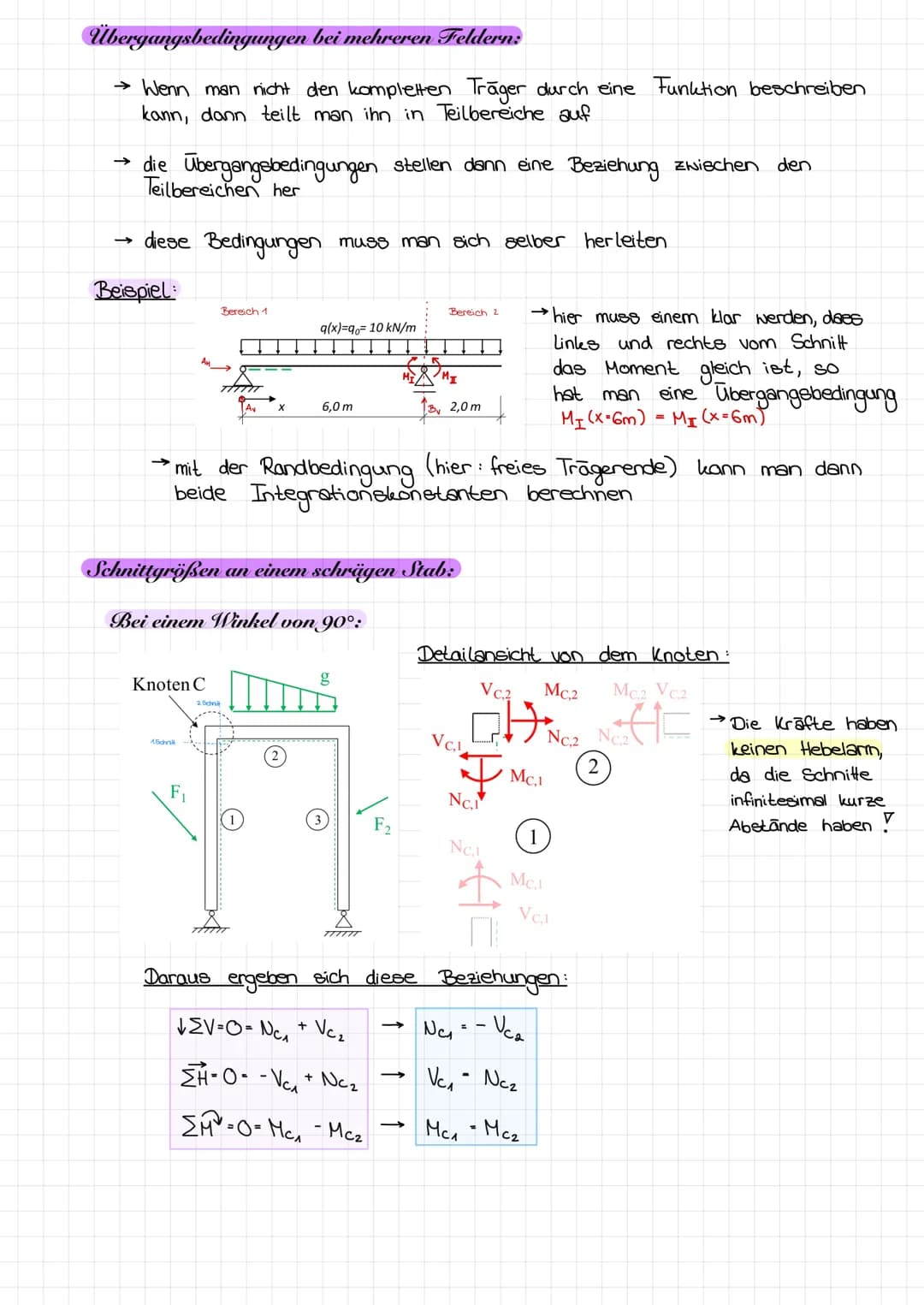

Bei mehreren Feldern teilst du den Träger in Teilbereiche auf und stellst Übergangsbedingungen zwischen ihnen her. Am Übergang müssen die Schnittgrößen stetig sein M₁ = M₂.
Bei schrägen Stäben mit 90°-Knoten entstehen besondere Beziehungen. Die Schnittgrößen transformieren sich nach den Gleichgewichtsbedingungen N₍c₁₎ = V₍c₂₎, V₍c₁₎ = N₍c₂₎ und M₍c₁₎ = M₍c₂₎.
Diese Knotenbedingungen sind wichtig für die Berechnung von Rahmentragwerken. Du musst dir diese Beziehungen selbst herleiten, basierend auf der Geometrie des Systems.
Praxistipp Bei komplexeren Systemen hilfe eine saubere Skizze der Knoten mit allen wirkenden Schnittgrößen enorm!
Unser KI-Begleiter ist speziell auf die Bedürfnisse von Schülern zugeschnitten. Basierend auf den Millionen von Inhalten, die wir auf der Plattform haben, können wir den Schülern wirklich sinnvolle und relevante Antworten geben. Aber es geht nicht nur um Antworten, sondern der Begleiter führt die Schüler auch durch ihre täglichen Lernherausforderungen, mit personalisierten Lernplänen, Quizfragen oder Inhalten im Chat und einer 100% Personalisierung basierend auf den Fähigkeiten und Entwicklungen der Schüler.
Du kannst dir die App im Google Play Store und im Apple App Store herunterladen.
Ja, du hast kostenlosen Zugriff auf Inhalte in der App und auf unseren KI-Begleiter. Zum Freischalten bestimmter Features in der App kannst du Knowunity Pro erwerben.
