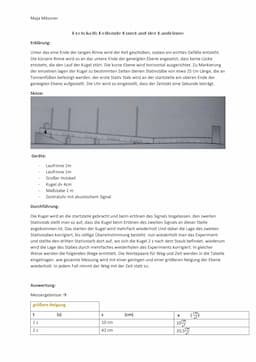

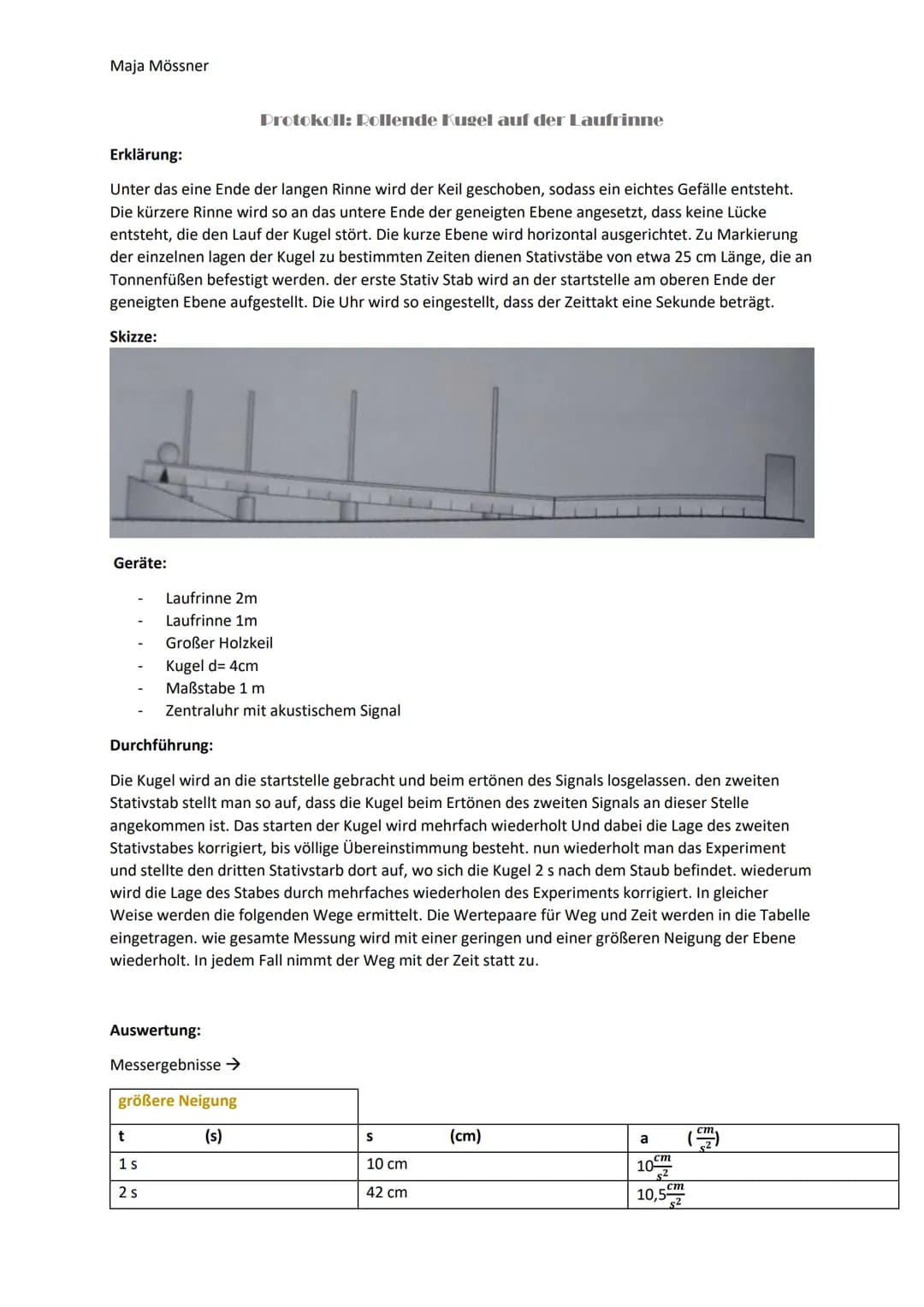

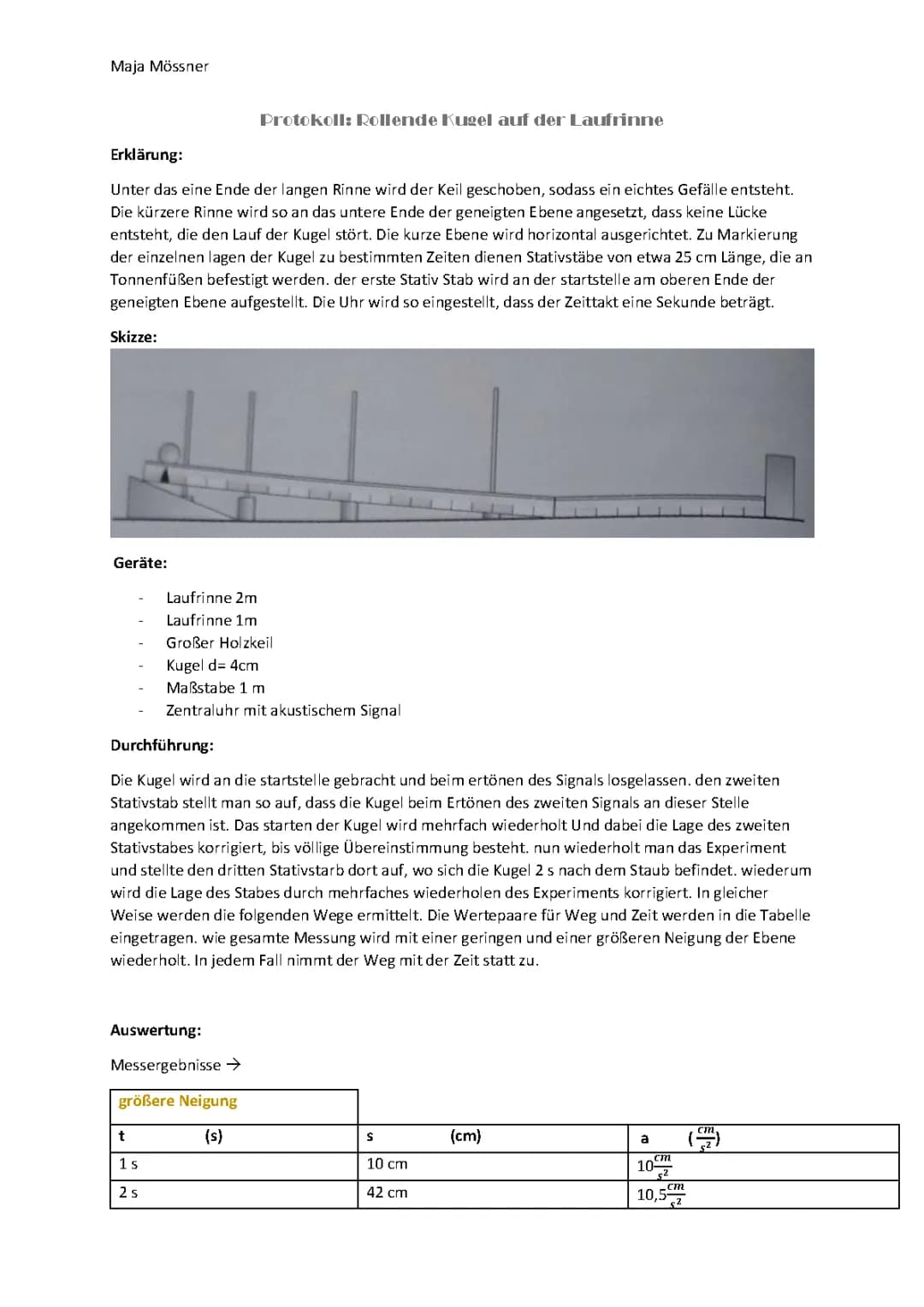

Versuchsaufbau und Durchführung

Der Versuch zur Untersuchung der gleichmäßig beschleunigten Bewegung wird mit einer sorgfältig arrangierten Apparatur durchgeführt. Eine lange Laufrinne wird an einem Ende mit einem Keil angehoben, um eine geneigte Ebene zu erzeugen. Am unteren Ende wird eine kürzere, horizontale Rinne angesetzt, um einen reibungslosen Übergang zu gewährleisten.

Zur Zeitmessung werden Stativstäbe in regelmäßigen Abständen entlang der Bahn aufgestellt. Eine Zentraluhr mit akustischem Signal gibt den Takt von einer Sekunde vor. Die Kugel wird am oberen Ende der Bahn platziert und bei einem Signalton losgelassen. Ihre Position wird bei jedem weiteren Signalton markiert.

Highlight: Die präzise Positionierung der Stativstäbe ist entscheidend für die Genauigkeit der Messung. Mehrfache Wiederholungen des Experiments dienen der Feinjustierung.

Der Versuch wird mit verschiedenen Neigungswinkeln durchgeführt, um den Einfluss der Steigung auf die Beschleunigung zu untersuchen. Die gemessenen Werte für Weg und Zeit werden in einer Tabelle festgehalten.

Vocabulary: Gleichmäßig beschleunigte Bewegung - Eine Bewegung, bei der die Geschwindigkeit in gleichen Zeitabständen um den gleichen Betrag zunimmt.

Diese detaillierte Versuchsanordnung ermöglicht es, die Beschleunigte Bewegung Beispiele anschaulich zu demonstrieren und die theoretischen Konzepte der Physik praktisch zu überprüfen.

Grafische Darstellung und Interpretation

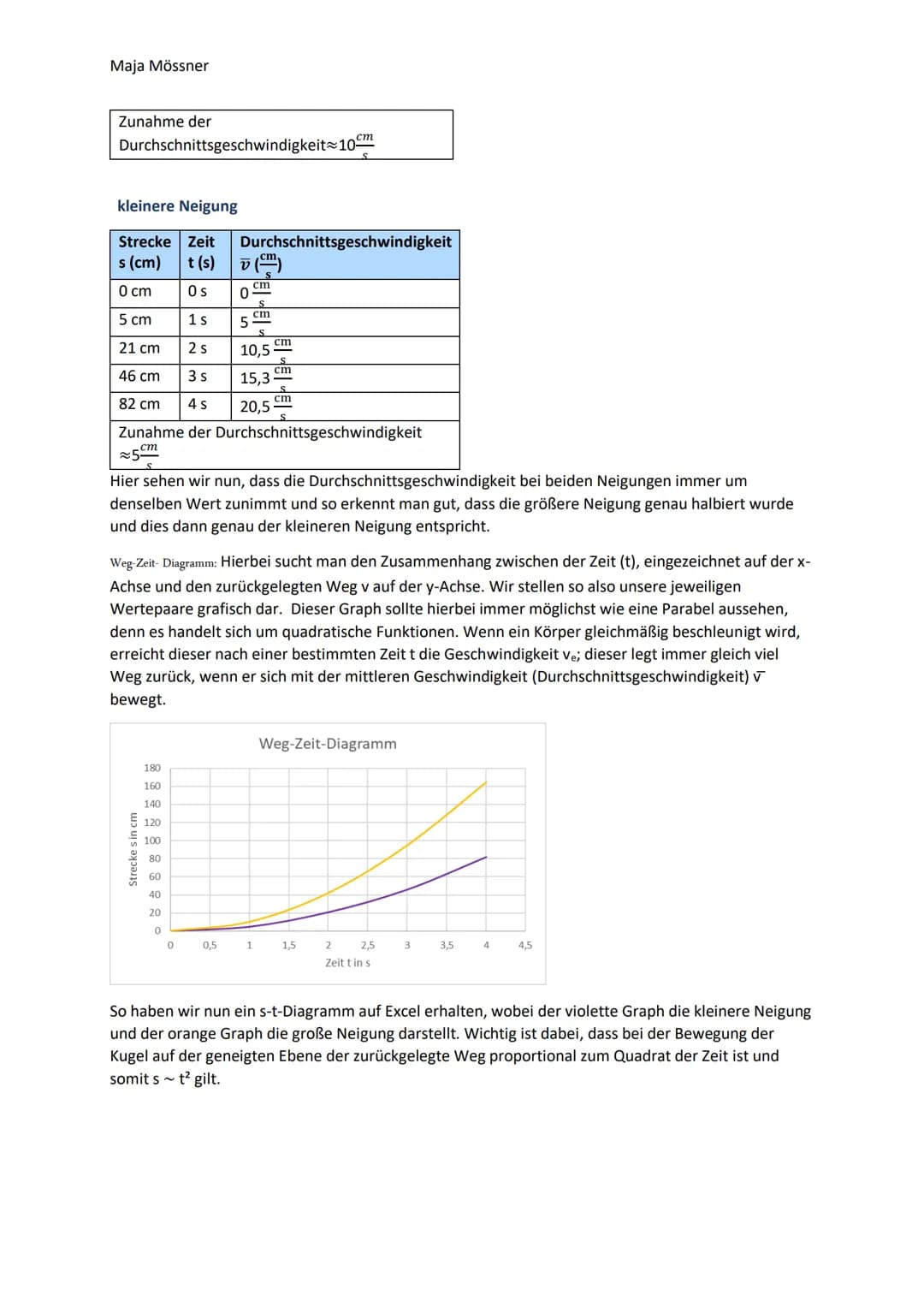

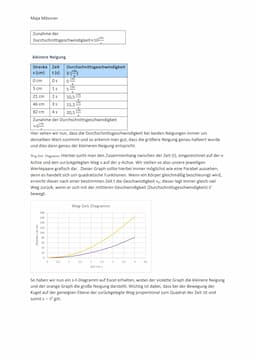

Die grafische Darstellung der Messergebnisse erfolgt in Form eines Weg-Zeit-Diagramms, welches den Zusammenhang zwischen der zurückgelegten Strecke und der verstrichenen Zeit visualisiert. Dieses Diagramm ist ein wesentliches Instrument zur Analyse der gleichmäßig beschleunigten Bewegung.

Highlight: Das Weg-Zeit-Diagramm für eine gleichmäßig beschleunigte Bewegung zeigt charakteristischerweise eine parabelförmige Kurve.

Auf der x-Achse wird die Zeit (t) und auf der y-Achse der zurückgelegte Weg (s) aufgetragen. Die resultierenden Graphen für beide Neigungswinkel (größere und kleinere Neigung) werden in einem Diagramm dargestellt:

• Der violette Graph repräsentiert die kleinere Neigung
• Der orange Graph stellt die größere Neigung dar

Example: Bei der größeren Neigung erreicht die Kugel nach 4 Sekunden eine Strecke von etwa 165 cm, während sie bei der kleineren Neigung im gleichen Zeitraum nur etwa 82 cm zurücklegt.

Die Krümmung der Graphen veranschaulicht, dass der zurückgelegte Weg proportional zum Quadrat der Zeit zunimmt, was ein charakteristisches Merkmal der gleichmäßig beschleunigten Bewegung ist.

Vocabulary: Gleichmäßig beschleunigte Bewegung Diagramm - Eine grafische Darstellung, die den nicht-linearen Zusammenhang zwischen Weg und Zeit bei konstanter Beschleunigung zeigt.

Diese visuelle Repräsentation der Daten ermöglicht es, die theoretischen Konzepte der Physik mit den praktischen Messergebnissen zu vergleichen und zu validieren.

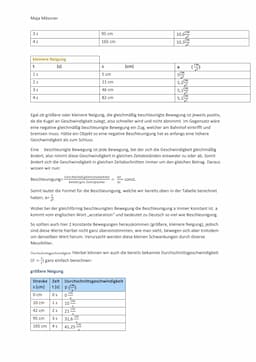

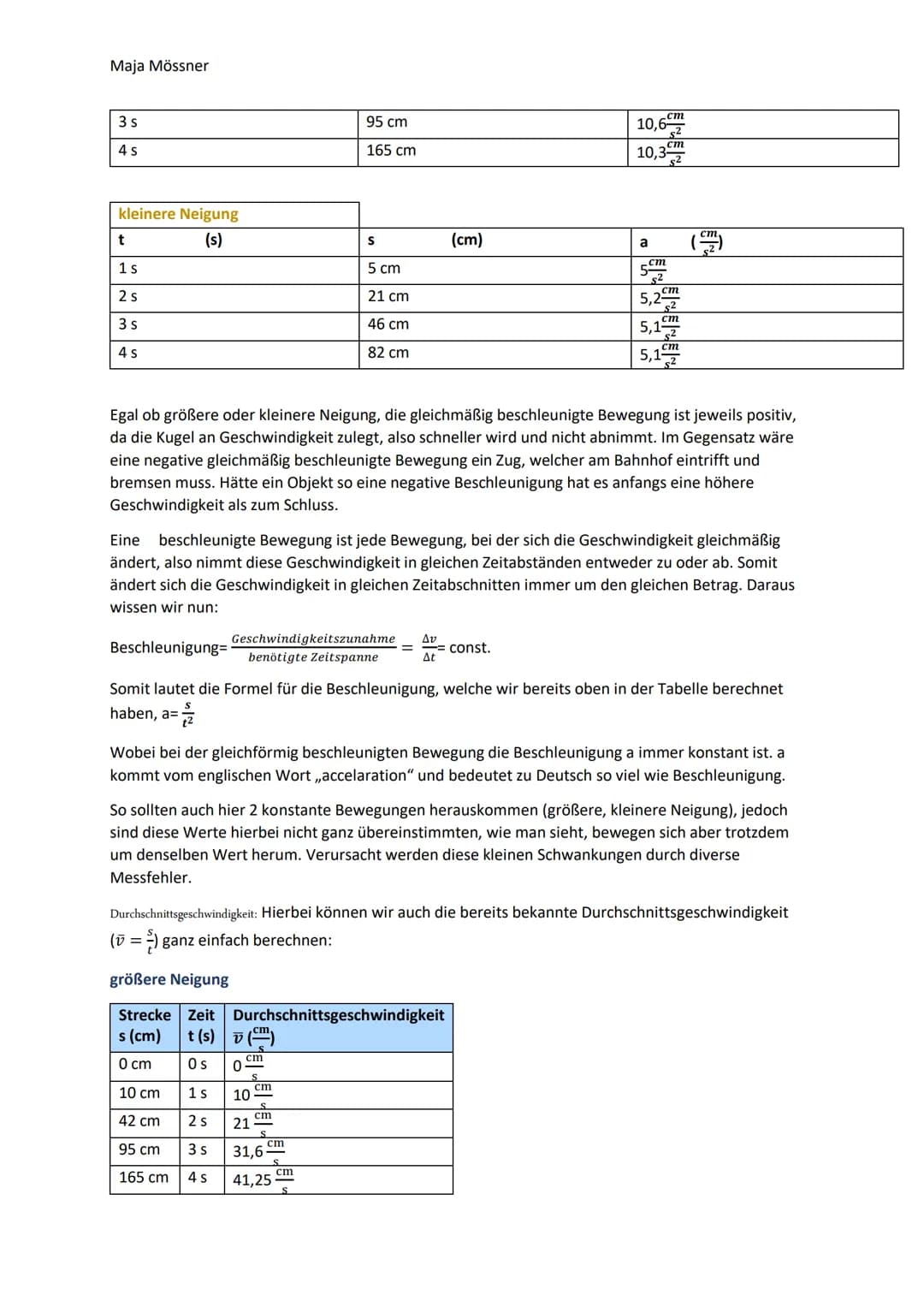

Auswertung der Messergebnisse

Die Auswertung der Messergebnisse offenbart die charakteristischen Merkmale einer gleichmäßig beschleunigten Bewegung. Für beide untersuchten Neigungswinkel zeigt sich eine positive Beschleunigung, da die Kugel kontinuierlich an Geschwindigkeit gewinnt.

Definition: Eine positive Beschleunigung liegt vor, wenn ein Objekt im Laufe der Zeit schneller wird, während eine negative Beschleunigung eine Verlangsamung bedeutet.

Die Daten werden in Tabellen für größere und kleinere Neigungen erfasst, wobei Weg, Zeit und Durchschnittsgeschwindigkeit für jede Sekunde des Experiments aufgezeichnet werden.

Example: Bei der größeren Neigung legt die Kugel in der ersten Sekunde 10 cm zurück, nach zwei Sekunden bereits 42 cm, was die zunehmende Geschwindigkeit verdeutlicht.

Die Berechnung der Beschleunigung erfolgt nach der Formel:

a = (v - v₀) / t

wobei a die Beschleunigung, v die Endgeschwindigkeit, v₀ die Anfangsgeschwindigkeit und t die Zeitspanne ist.

Highlight: Die Berechnungen zeigen, dass die Beschleunigung für jede Neigung annähernd konstant bleibt, was ein Kernmerkmal der gleichmäßig beschleunigten Bewegung ist.

Diese detaillierte Analyse der Messdaten bildet die Grundlage für das Verständnis der gleichmäßig beschleunigten Bewegung Formel und ihrer praktischen Anwendung.
