Der Hall-Effekt

Der Hall-Effekt einfach erklärt: Herleitung, Hall-Spannung, Hall-Konstante und mehr

Der Hall-Effekt ist ein grundlegendes physikalisches Phänomen, das die Entstehung einer elektrischen Spannung in einem stromdurchflossenen Leiter unter Einfluss eines Magnetfeldes beschreibt. Diese Zusammenfassung erläutert die Herleitung der Hall-Spannung und ihre Bedeutung.

  • Der Hall-Effekt führt zur Entstehung der Hall-Spannung in einem Leiter im Magnetfeld.
  • Die Lorentzkraft bewirkt eine Ladungstrennung, die ein elektrisches Feld erzeugt.
  • Die Hall-Spannung hängt von der magnetischen Flussdichte, der Leiterbreite und der Ladungsträgergeschwindigkeit ab.
...

15.4.2021

3080

Nichts passendes dabei? Erkunde andere Fachbereiche.

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

Knowunity wurde bei Apple als "Featured Story" ausgezeichnet und hat die App-Store-Charts in der Kategorie Bildung in Deutschland, Italien, Polen, der Schweiz und dem Vereinigten Königreich regelmäßig angeführt. Werde noch heute Mitglied bei Knowunity und hilf Millionen von Schüler:innen auf der ganzen Welt.

Ranked #1 Education App

Laden im

Google Play

Laden im

App Store

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

4.9+

Durchschnittliche App-Bewertung

22 M

Schüler:innen lieben Knowunity

#1

In Bildungs-App-Charts in 17 Ländern

950 K+

Schüler:innen haben Lernzettel hochgeladen

Immer noch nicht überzeugt? Schau dir an, was andere Schüler:innen sagen...

iOS User

Ich liebe diese App so sehr, ich benutze sie auch täglich. Ich empfehle Knowunity jedem!! Ich bin damit von einer 4 auf eine 1 gekommen :D

Philipp, iOS User

Die App ist sehr einfach und gut gestaltet. Bis jetzt habe ich immer alles gefunden, was ich gesucht habe :D

Lena, iOS Userin

Ich liebe diese App ❤️, ich benutze sie eigentlich immer, wenn ich lerne.



Physik

3.080

22. Aug. 2025

1 Seite

Der Hall-Effekt einfach erklärt: Herleitung, Hall-Spannung, Hall-Konstante und mehr

user profile picture

Pia Colada

@studygram_dach

Der Hall-Effekt ist ein grundlegendes physikalisches Phänomen, das die Entstehung einer elektrischen Spannung in einem stromdurchflossenen Leiter unter Einfluss eines Magnetfeldes beschreibt. Diese Zusammenfassung erläutert die Herleitung der Hall-Spannung und ihre Bedeutung.

  • Der Hall-Effekt führt zur Entstehung der Hall-Spannung in... Mehr anzeigen

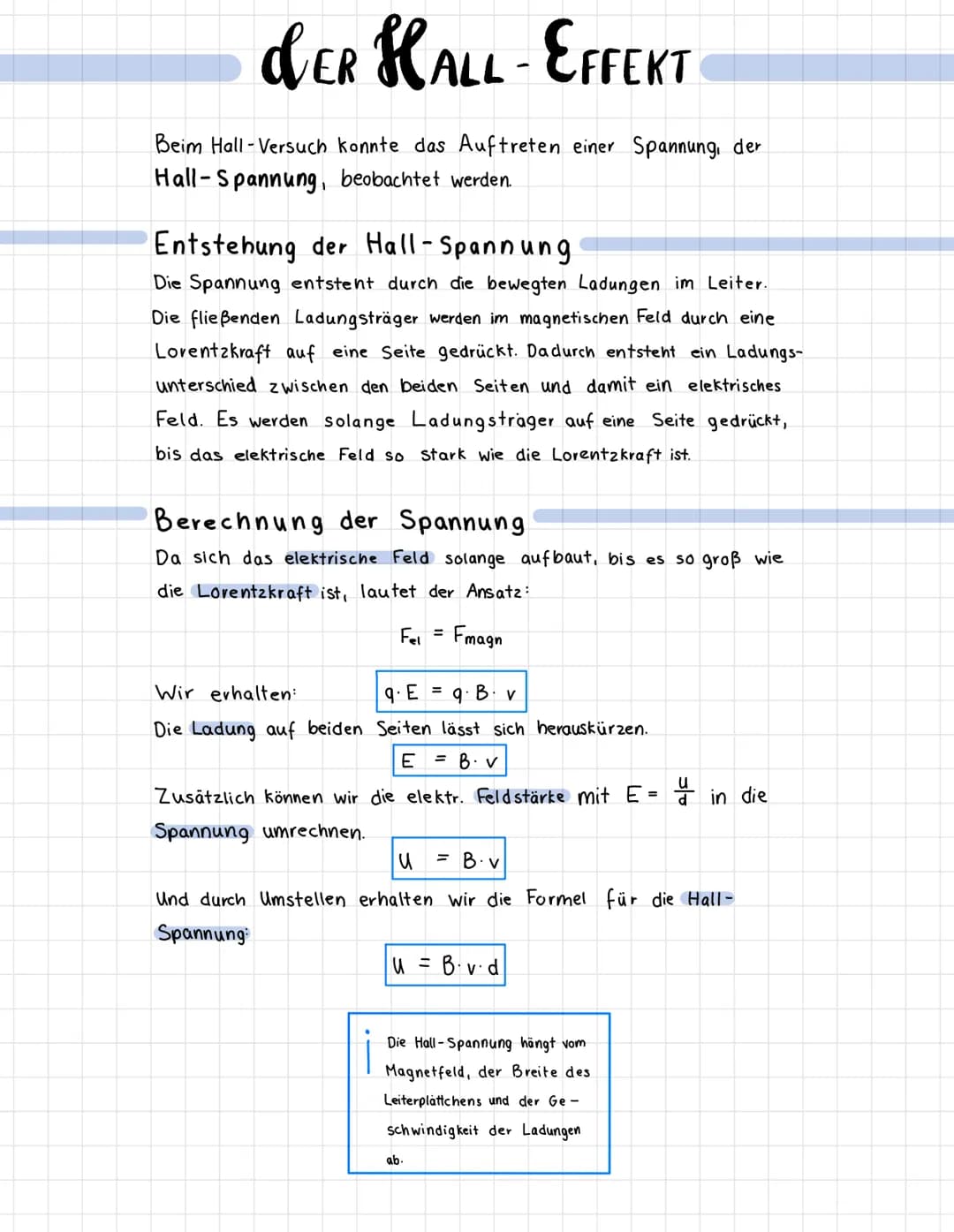

dER HALL - EFFEKT
Beim Hall-Versuch konnte das Auftreten einer Spannung, der
Hall-Spannung, beobachtet werden.
Entstehung der Hall-Spannung.

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Der Hall-Effekt: Entstehung und Berechnung der Hall-Spannung

Der Hall-Effekt ist ein faszinierendes physikalisches Phänomen, das auftritt, wenn ein stromdurchflossener Leiter einem Magnetfeld ausgesetzt wird. Dieser Effekt führt zur Entstehung einer messbaren Spannung, der sogenannten Hall-Spannung.

Definition: Der Hall-Effekt beschreibt die Entstehung einer elektrischen Spannung in einem stromdurchflossenen Leiter, der sich in einem Magnetfeld befindet.

Die Entstehung der Hall-Spannung lässt sich wie folgt erklären: Wenn elektrische Ladungsträger durch einen Leiter fließen und dieser gleichzeitig einem Magnetfeld ausgesetzt ist, wirkt auf die bewegten Ladungen eine Kraft, die als Lorentzkraft bezeichnet wird. Diese Kraft drückt die Ladungsträger zu einer Seite des Leiters.

Highlight: Die Lorentzkraft ist die treibende Kraft hinter dem Hall-Effekt und verursacht die Ladungstrennung im Leiter.

Durch diese Ladungsverschiebung entsteht ein Ladungsunterschied zwischen den beiden Seiten des Leiters, was wiederum ein elektrisches Feld erzeugt. Dieser Prozess setzt sich fort, bis das entstehende elektrische Feld stark genug ist, um der Lorentzkraft entgegenzuwirken und ein Gleichgewicht herzustellen.

Für die Berechnung der Hall-Spannung wird ein Gleichgewicht zwischen der elektrischen Kraft und der magnetischen Kraft (Lorentzkraft) angenommen. Dies führt zu der Gleichung:

Formel: F_el = F_magn bzw. q · E = q · B · v

Dabei steht q für die Ladung, E für die elektrische Feldstärke, B für die magnetische Flussdichte und v für die Geschwindigkeit der Ladungsträger.

Nach einigen Umformungen und unter Berücksichtigung der Beziehung zwischen elektrischer Feldstärke und Spannung (E = U/d, wobei d die Breite des Leiterplättchens ist) ergibt sich die Hall-Spannung Formel:

Highlight: U = B · v · d

Diese Formel zeigt, dass die Hall-Spannung von drei Faktoren abhängt:

  1. Der Stärke des Magnetfeldes (B)
  2. Der Geschwindigkeit der Ladungsträger (v)
  3. Der Breite des Leiterplättchens (d)

Beispiel: Eine Hall-Sonde nutzt diesen Effekt, um magnetische Felder zu messen. Je stärker das Magnetfeld, desto größer ist die gemessene Hall-Spannung.

Die Einheit der Hall-Spannung ist Volt (V), wie bei allen elektrischen Spannungen. Die Hall-Konstante, ein materialspezifischer Parameter, kann aus diesen Messungen abgeleitet werden und gibt Aufschluss über die Art und Konzentration der Ladungsträger im Material.

Vocabulary: Die Hall-Konstante ist eine materialspezifische Größe, die Informationen über die Ladungsträger im Leiter liefert.

Der Hall-Effekt hat zahlreiche praktische Anwendungen in der modernen Technologie, von der Messung magnetischer Felder bis hin zur Bestimmung der Ladungsträgerkonzentration in Halbleitern.

Anwendung: Der Hall-Effekt wird in Sensoren zur Positions- und Geschwindigkeitsmessung, in Magnetfeldsensoren und in der Materialcharakterisierung eingesetzt.

Zusammenfassend lässt sich sagen, dass der Hall-Effekt einfach erklärt ein grundlegendes physikalisches Prinzip darstellt, das auf der Wechselwirkung zwischen bewegten elektrischen Ladungen und Magnetfeldern beruht. Seine Entdeckung und Anwendung haben wesentlich zum Verständnis der Festkörperphysik und zur Entwicklung moderner elektronischer Geräte beigetragen.

Wir dachten, du würdest nie fragen...

Was ist der Hall-Effekt?

Der Hall-Effekt ist ein physikalisches Phänomen, bei dem in einem stromdurchflossenen Leiter unter Einfluss eines Magnetfelds eine Spannung entsteht. Diese sogenannte Hall-Spannung entsteht, weil bewegte Ladungsträger durch die Lorentzkraft auf eine Seite des Leiters gedrückt werden. Der Hall-Effekt ist besonders wichtig für die Messung von Magnetfeldern und wird in vielen Sensoren eingesetzt.

Wie entsteht die Hall-Spannung?

Die Hall-Spannung entsteht, wenn Ladungsträger in einem Leiter unter Einfluss eines Magnetfelds durch die Lorentzkraft auf eine Seite gedrängt werden. Dadurch bildet sich ein Ladungsunterschied und somit ein elektrisches Feld zwischen den Seiten des Leiters. Die Herleitung der Hall-Spannung basiert auf dem Gleichgewicht zwischen elektrischer Kraft und magnetischer Kraft. Die Ladungsverschiebung hört auf, sobald diese Kräfte gleich groß sind.

Was ist der Unterschied zwischen der Hall-Spannung und normaler elektrischer Spannung?

Die Hall-Spannung entsteht quer zur Stromrichtung und zum Magnetfeld, während normale Spannung in Stromrichtung wirkt. Bei der Hall-Spannung Formel (U = B·v·d) sieht man, dass sie direkt von der Magnetfeldstärke, der Geschwindigkeit der Ladungsträger und der Breite des Leiters abhängt. Eine normale Spannung folgt dagegen dem Ohmschen Gesetz und hängt nicht vom Magnetfeld ab, sondern vom Strom und Widerstand.

Wann würde man den Hall-Effekt in der Praxis anwenden?

Den Hall-Effekt nutzt man vor allem in Sensoren zur Messung von Magnetfeldern oder zur berührungslosen Positionsbestimmung. In einer Hall-Sonde wird der Effekt genutzt, um die Stärke eines Magnetfelds zu messen. Diese Hall-Effekt Anwendung findet sich in vielen Alltagsgeräten wie Smartphones (Kompass), in der Automobilindustrie (Drehzahlmesser, ABS-Sensoren) oder in industriellen Steuerungen, wo Positionen oder Bewegungen ohne mechanischen Kontakt erfasst werden müssen.

Weitere Quellen

  1. Physik Oberstufe: Elektrizitätslehre und Magnetismus von Cornelsen Verlag, 2019, Lehrbuch, Klare Erklärungen zum Hall-Effekt mit Herleitungen und praxisnahen Aufgaben

  2. Metzler Physik SII: Hall-Effekt und seine Anwendungen von Schroedel Verlag, 2020, Lehrbuch, Detaillierte Darstellung der Hall-Spannung mit anschaulichen Skizzen und Berechnungsbeispielen

  3. LEIFI Physik: Hall-Effekt von Joachim Herz Stiftung, Online-Lernportal, Interaktive Erklärungen und Animationen zur Veranschaulichung der Hall-Konstante und Herleitung der Hall-Spannung

  4. Halbleiterphysik: Grundlagen verstehen von Michael Winey, Springer Verlag, 2018, Fachbuch, Behandelt die Hall-Konstante verschiedener Materialien (z.B. Germanium) und Anwendungen des Hall-Effekts in der Technik

Vertiefe dein Wissen

  1. Baue einen einfachen Hall-Sensor: Besorge dir einen fertigen Hall-Sensor (z.B. KY-003 oder SS49E) und verbinde ihn mit einem Multimeter, um Magnetfelder in deiner Umgebung zu messen und die Hall-Spannung zu beobachten.

  2. Untersuche die Abhängigkeit der Hall-Spannung von der Stromstärke: Führe ein Experiment durch, bei dem du die Stromstärke variierst und die entsprechende Hall-Spannung misst. Stelle die Ergebnisse grafisch dar und leite die Hall-Konstante deines Materials ab.
