Kondensatoren sind unverzichtbare elektrische Bauelemente zur Speicherung elektrischer Ladung und Energie. Sie bestehen aus zwei isolierten Metallplatten und finden vielfältige Anwendungen in der Elektronik und Elektrotechnik.

  • Kondensator Aufbau: Zwei voneinander isolierte Metallplatten
  • Kondensator Funktion: Speicherung elektrischer Ladung und Energie
  • Kondensator Formel: C = Q/U (Kapazität = Ladung / Spannung)
  • Kondensator Schaltzeichen: Zwei parallele Striche
  • Kapazität Kondensator Formel: C = ε₀ · εᵣ · A / d
  • Kondensator Anwendung: Blitzgeräte, Defibrillatoren, Touchscreens

12.12.2020

1340

Der Kondensator: Grundlagen und Funktionsweise

Der Kondensator ist ein fundamentales elektrisches Bauelement, das zur Speicherung elektrischer Ladung und Energie dient. Seine Funktionsweise basiert auf dem Prinzip der Ladungstrennung zwischen zwei isolierten Metallplatten.

Definition: Ein Kondensator ist ein elektrisches Bauelement zum Speichern elektrischer Ladung.

Der Kondensator Aufbau besteht im Wesentlichen aus zwei voneinander isolierten Metallplatten. Wenn eine elektrische Spannung an diese Platten angelegt wird, sammeln sich auf einer Platte positive und auf der anderen negative Ladungen an. Zwischen den Platten baut sich dadurch ein elektrisches Feld auf, in dem die elektrische Energie gespeichert wird.

Die Fähigkeit eines Kondensators, elektrische Ladung zu speichern, wird als Kapazität bezeichnet. Sie wird durch die Kondensator Formel C = Q/U ausgedrückt, wobei C die Kapazität, Q die gespeicherte Ladung und U die angelegte Spannung ist.

Vocabulary: Die Kapazität ist die Fähigkeit eines Kondensators, elektrische Ladung aufzunehmen und zu speichern.

Das Kondensator Schaltzeichen besteht aus zwei parallelen Strichen, die die beiden Metallplatten symbolisieren. Dieses Symbol findet man häufig in elektrischen Schaltplänen.

Highlight: Die Kapazität eines Kondensators wird in der Einheit Farad (F) gemessen, benannt nach dem Physiker Michael Faraday.

Die Kapazität Kondensator Formel C = ε₀ · εᵣ · A / d zeigt, dass die Kapazität von der Fläche der Platten (A), ihrem Abstand (d) und dem Dielektrikum zwischen den Platten (εᵣ) abhängt. ε₀ ist dabei die elektrische Feldkonstante.

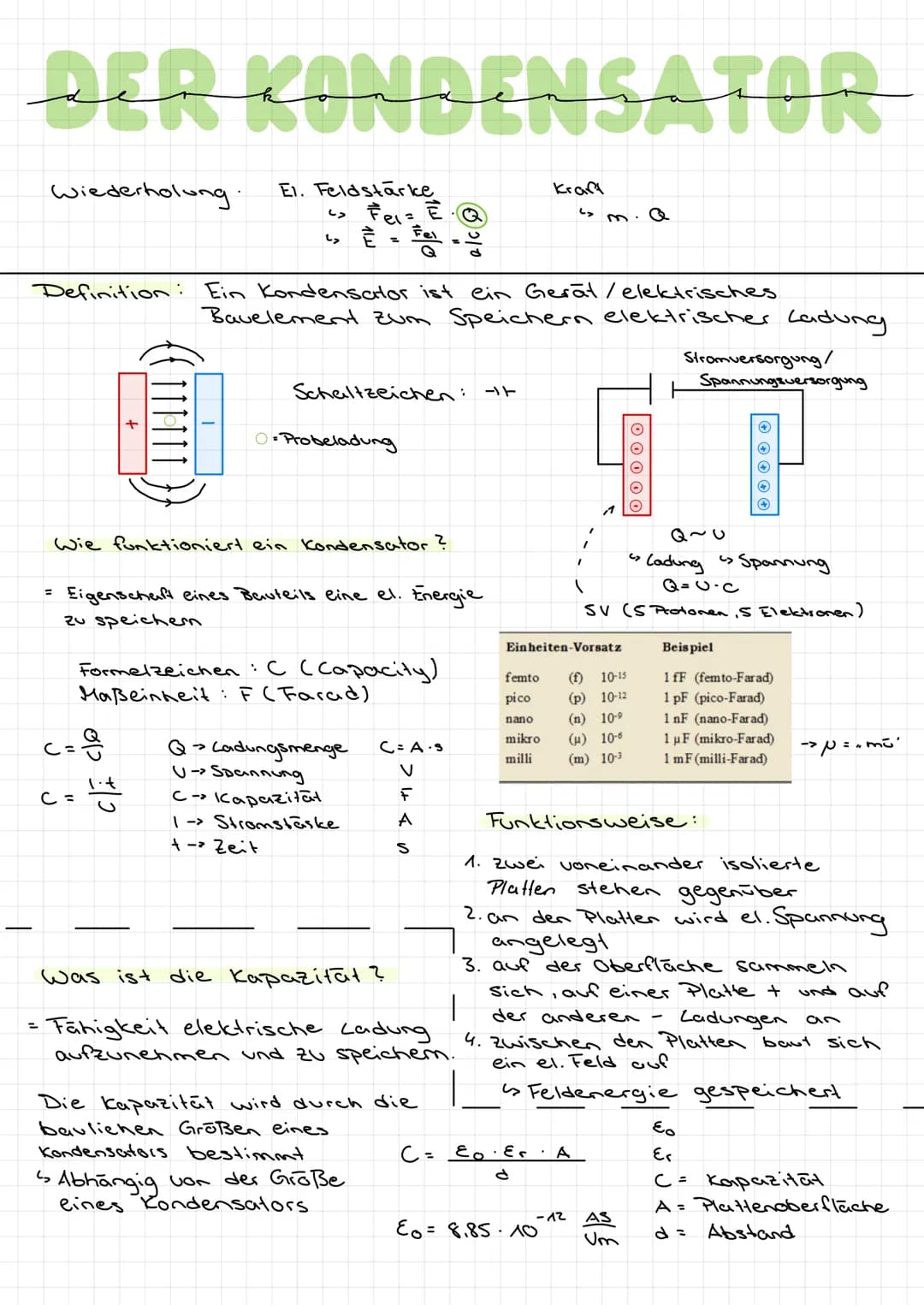

DER KONDENSATOR
wiederholung.
=
El. Feldstärke
Fel=
دیا
را
C=3
C =
Definition: Ein Kondensator ist ein Gerät / elektrisches
E
Schaltzeichen:

Anwendungen und Arten von Kondensatoren

Kondensatoren finden in zahlreichen elektronischen Geräten und Systemen Anwendung. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bestandteil moderner Technologie.

Example: Kondensator Anwendung Alltag umfasst Blitzgeräte in Kameras, Defibrillatoren in der Medizintechnik und kapazitive Touchscreens in Smartphones.

In der Automobilindustrie werden Kondensatoren in Klimaanlagen eingesetzt. Im Motorsport spielen sie eine wichtige Rolle bei der Energiespeicherung und -abgabe. In der Computertechnik sind sie wesentlicher Bestandteil des Arbeitsspeichers (RAM).

Es gibt verschiedene Arten von Kondensatoren, die je nach Anwendungsbereich und benötigter Kapazität eingesetzt werden. Die Kapazität kann von wenigen Femtofarad (fF) bis zu mehreren Millifarad (mF) reichen.

Vocabulary: Das Dielektrikum ist das isolierende Material zwischen den Platten eines Kondensators, das die Kapazität erhöht.

Beim Kondensator kaufen ist es wichtig, auf die richtige Kapazität, Spannungsfestigkeit und Bauform zu achten. Die Wahl des richtigen Kondensators hängt von der spezifischen Anwendung ab.

Um die benötigte Kapazität für eine bestimmte Anwendung zu ermitteln, kann man einen Kondensator Kapazität Rechner verwenden oder die Kapazität Plattenkondensator Formel anwenden.

Highlight: Die Vielfalt der Kondensator Anwendungen reicht von der Energiespeicherung in Elektroschockern bis zur Signalfilterung in Radiogeräten.

DER KONDENSATOR
wiederholung.
=
El. Feldstärke
Fel=
دیا
را
C=3
C =
Definition: Ein Kondensator ist ein Gerät / elektrisches
E
Schaltzeichen:
