Die lenzsche Regel

Die lenzsche Regel

 DIE LENZSCHE REGEL
Thomsonsche Ring Versuch
Das Lenzsche Gesetz:
Der Induktions strom ist stez so gerichtet, dass er der Ursache seiner End

Die lenzsche Regel

user profile picture

Jamy🤍

40 Follower

42

Teilen

Speichern

Die lenzsche Regel



11/9

Lernzettel

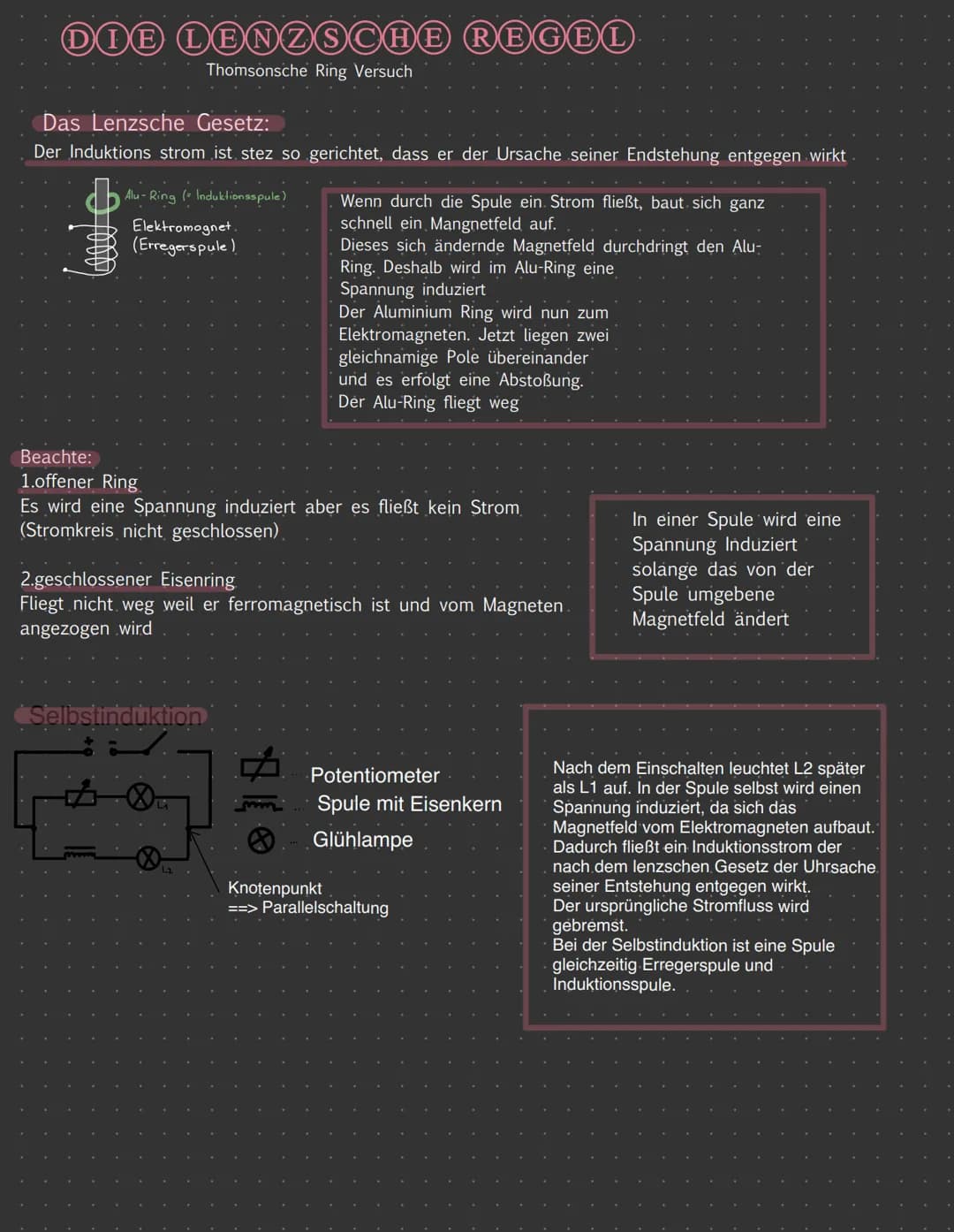

DIE LENZSCHE REGEL Thomsonsche Ring Versuch Das Lenzsche Gesetz: Der Induktions strom ist stez so gerichtet, dass er der Ursache seiner Endstehung entgegen wirkt Alu-Ring (= Induktionsspule) Elektromagnet. (Erregerspule) Beachte: 1.offener Ring Es wird eine Spannung induziert aber es fließt kein Strom (Stromkreis nicht geschlossen). Selbstinduktion Wenn durch die Spule ein. Strom fließt, baut. sich ganz schnell ein Mangnetfeld auf. Dieses sich ändernde Magnetfeld durchdringt den Alu- Ring. Deshalb wird im Alu-Ring eine Spannung induziert 2.geschlossener Eisenring Fliegt nicht weg weil er ferromagnetisch ist und vom Magneten. angezogen wird L2 Der Aluminium Ring wird nun zum Elektromagneten. Jetzt liegen zwei gleichnamige Pole übereinander und es erfolgt eine Abstoßung. Der Alu-Ring fliegt weg 81 Potentiometer Spule mit Eisenkern Glühlampe Knotenpunkt ==> Parallelschaltung In einer Spule wird eine Spannung Induziert solange das von der Spule umgebene Magnetfeld ändert Nach dem Einschalten leuchtet L2 später als L1 auf. In der Spule selbst wird einen Spannung induziert, da sich das Magnetfeld vom Elektromagneten aufbaut. Dadurch fließt ein Induktionsstrom der nach dem lenzschen Gesetz der Uhrsache. seiner Entstehung entgegen wirkt. Der ursprüngliche Stromfluss wird gebremst. Bei der Selbstinduktion ist eine Spule gleichzeitig Erregerspule und Induktionsspule.
