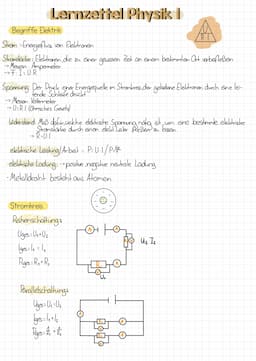

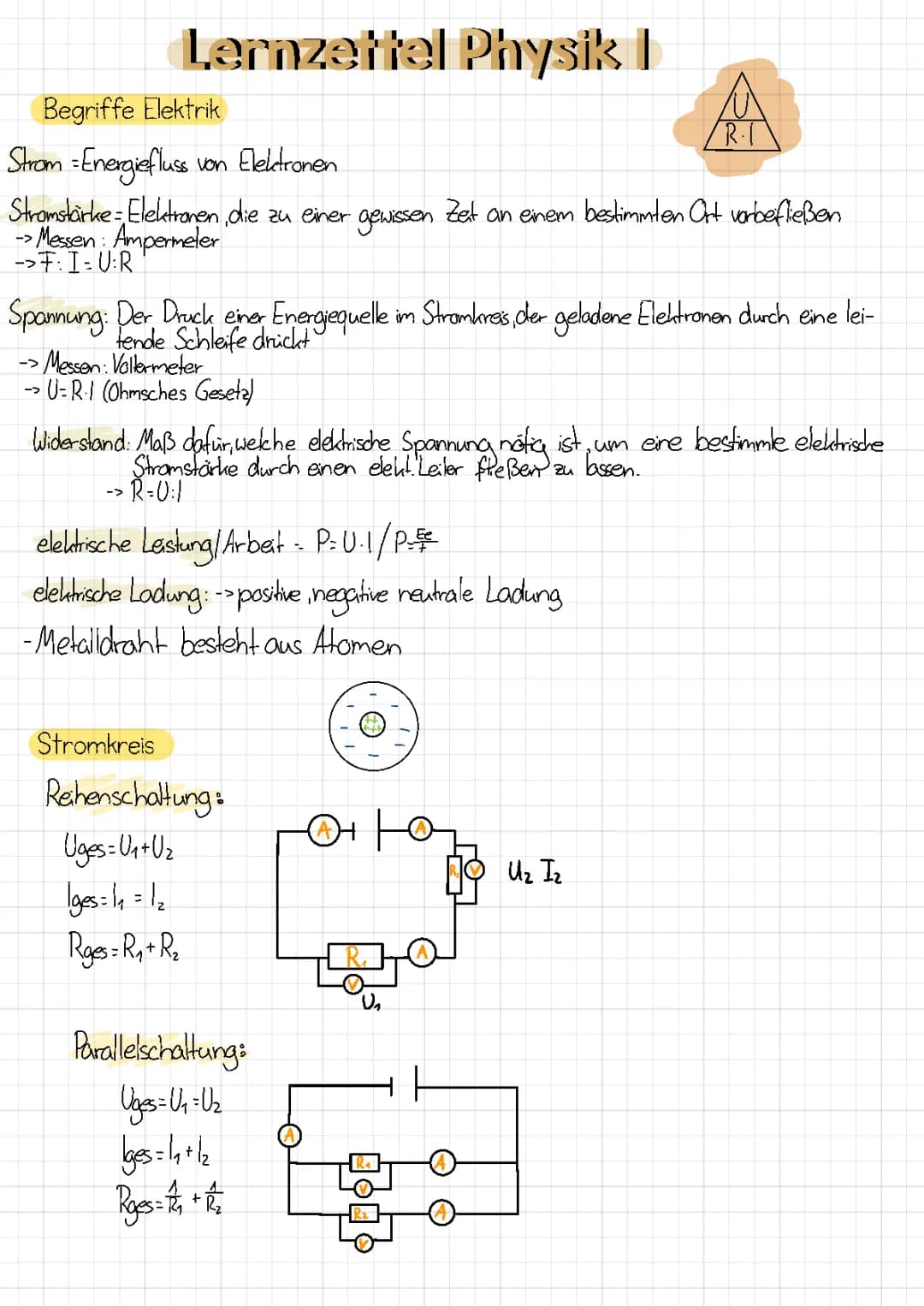

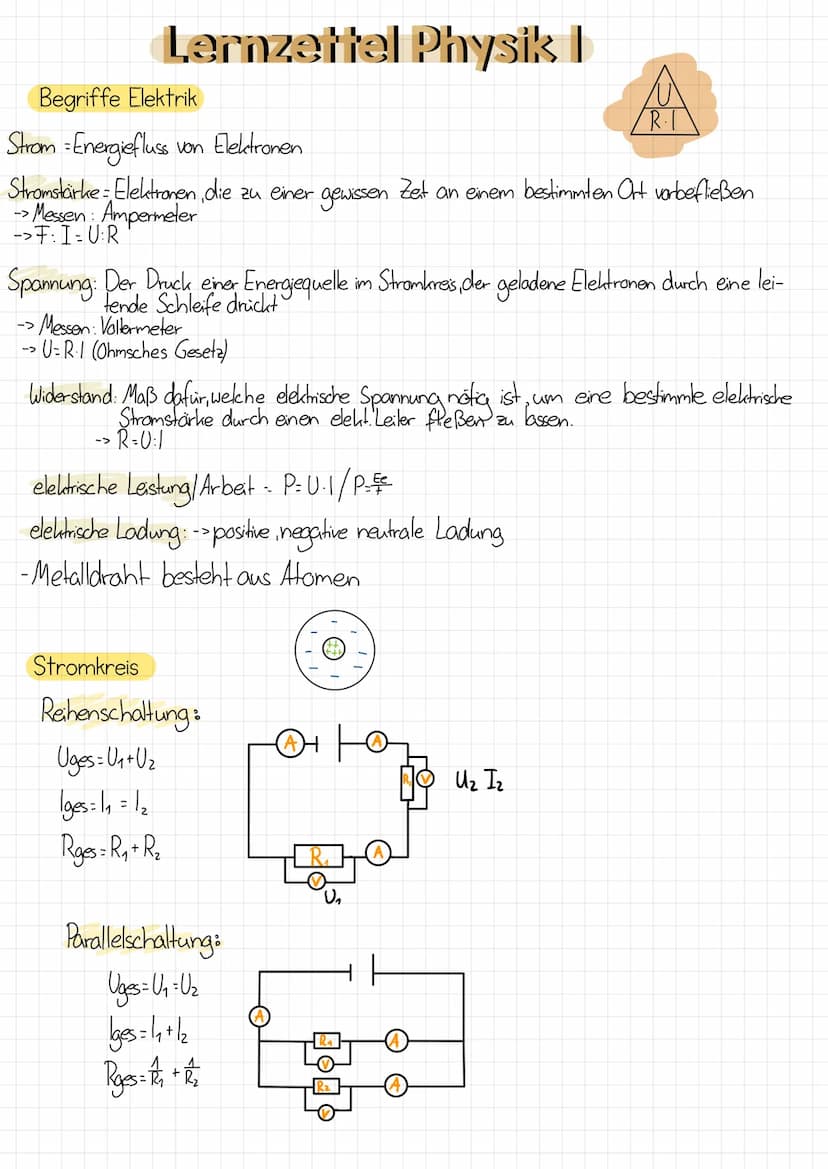

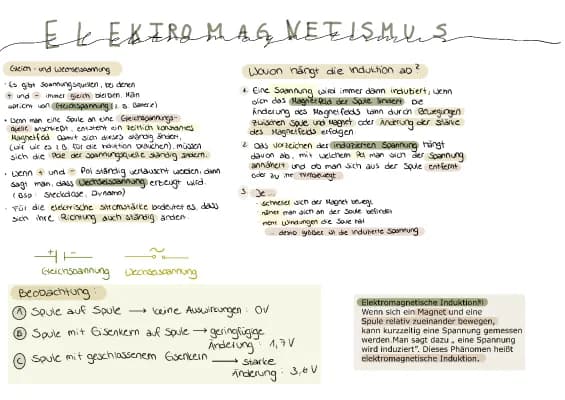

Elektrische Grundbegriffe und Schaltungen

Strom ist der Energiefluss von Elektronen. Die Stromstärke beschreibt, wie viele Elektronen pro Zeiteinheit durch einen Leiter fließen.

• Messung erfolgt mit dem Amperemeter
• Formel: I = U/R $aus dem Ohmschen Gesetz$

Spannung ist die treibende Kraft, die Elektronen durch einen Stromkreis bewegt.

• Messung erfolgt mit dem Voltmeter
• Ohmsches Gesetz: U = R·I

Widerstand bestimmt, wie stark der Stromfluss behindert wird.

• Formel: R = U/I

Zentrale Erkenntnis: Elektrischer Strom kann nur in einem geschlossenen Stromkreis fließen. Wird der Kreis unterbrochen, stoppt der Stromfluss sofort.

Praktische Anwendungen in Schaltungen

Reihenschaltung $Hintereinanderschaltung$:

• Gesamtspannung: Uges = U₁ + U₂
• Stromstärke: Iges = I₁ = I₂ $überall gleich$
• Gesamtwiderstand: Rges = R₁ + R₂

Parallelschaltung $Nebeneinanderschaltung$:

• Spannung: Uges = U₁ = U₂ $überall gleich$
• Gesamtstromstärke: Iges = I₁ + I₂
• Gesamtwiderstand: 1/Rges = 1/R₁ + 1/R₂

Beispiel: In unserem Haushalt sind die Steckdosen parallel geschaltet, damit alle Geräte die gleiche Spannung erhalten und unabhängig voneinander funktionieren können.

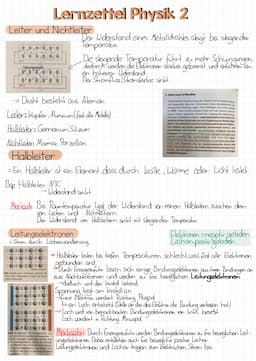

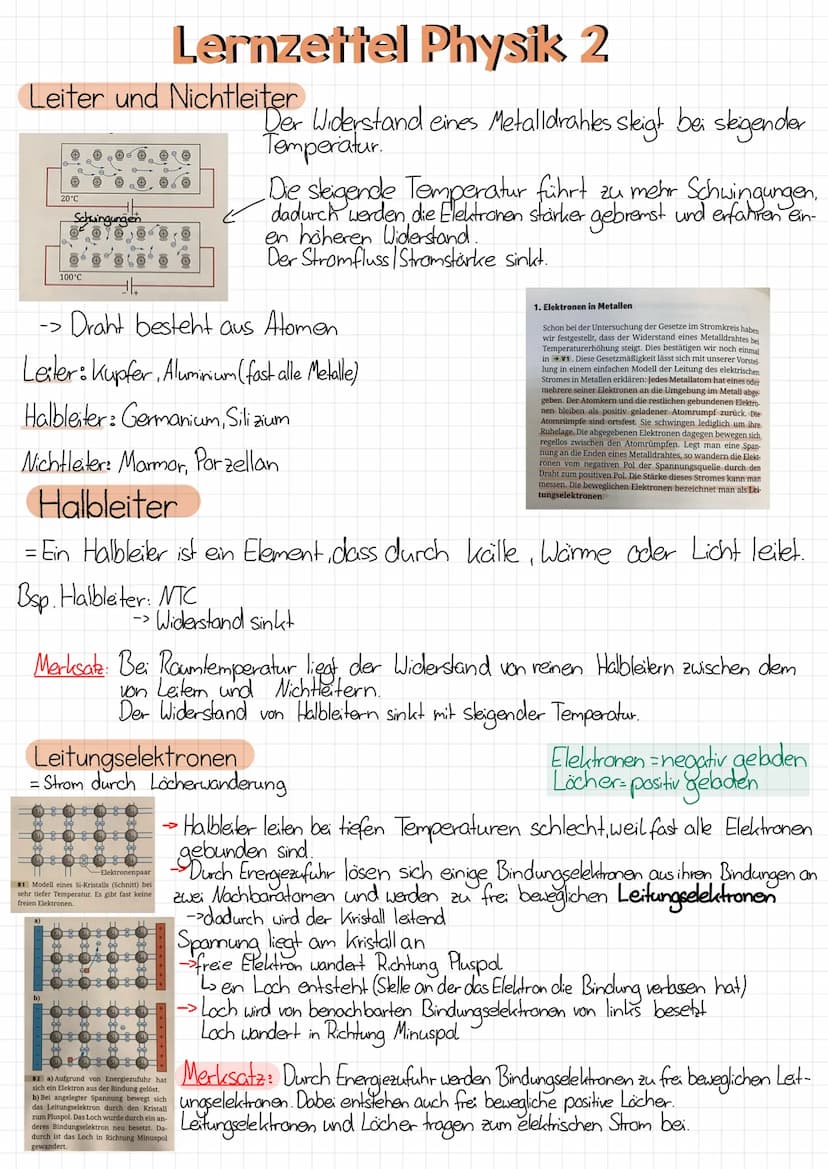

Elektrische Leitfähigkeit und Materialklassen

Die Temperaturabhängigkeit des Widerstands unterscheidet verschiedene Materialklassen:

• Bei Metallen steigt der Widerstand mit steigender Temperatur
• Grund: Stärkere Atomschwingungen bei höherer Temperatur behindern den Elektronenfluss
• Folge: Der Stromfluss $die Stromstärke$ sinkt bei höherer Temperatur

Materialklassen nach Leitfähigkeit

Leiter:

• Materialien mit sehr guter elektrischer Leitfähigkeit
• Beispiele: Kupfer, Aluminium, fast alle Metalle
• Viele freie Elektronen

Halbleiter:

• Materialien mit mittlerer Leitfähigkeit
• Beispiele: Germanium, Silizium
• Leitfähigkeit stark abhängig von Temperatur, Licht oder Dotierung
• NTC-Widerstand: Widerstand sinkt mit steigender Temperatur

Nichtleiter $Isolatoren$:

• Materialien mit sehr geringer Leitfähigkeit
• Beispiele: Marmor, Porzellan
• Kaum freie Elektronen

Modellvorstellung: In Metallen gibt jedes Atom ein oder mehrere Elektronen ab, die sich frei zwischen den positiv geladenen Atomrümpfen bewegen können. Diese freien Elektronen sind für die elektrische Leitfähigkeit verantwortlich.

Leitungsmechanismen in Halbleitern

In Halbleitern gibt es zwei Arten von Ladungsträgern:

• Elektronen $negativ geladen$
• Löcher $positiv geladen$

Bei niedrigen Temperaturen sind fast alle Elektronen in Bindungen gefangen. Durch Energiezufuhr werden einige Bindungselektronen frei und hinterlassen "Löcher". Bei angelegter Spannung:

1. Freie Elektronen wandern zum Pluspol
2. Ein Loch entsteht, wo ein Elektron die Bindung verlassen hat
3. Ein benachbartes Elektron kann dieses Loch besetzen
4. Dadurch "wandert" das Loch in Richtung Minuspol

Beide Prozesse - Elektronenwanderung und Löcherwanderung - tragen zum elektrischen Strom bei.

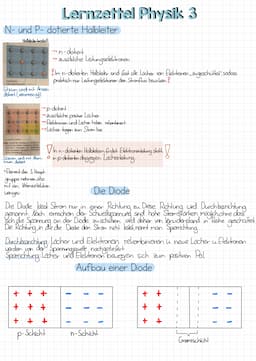

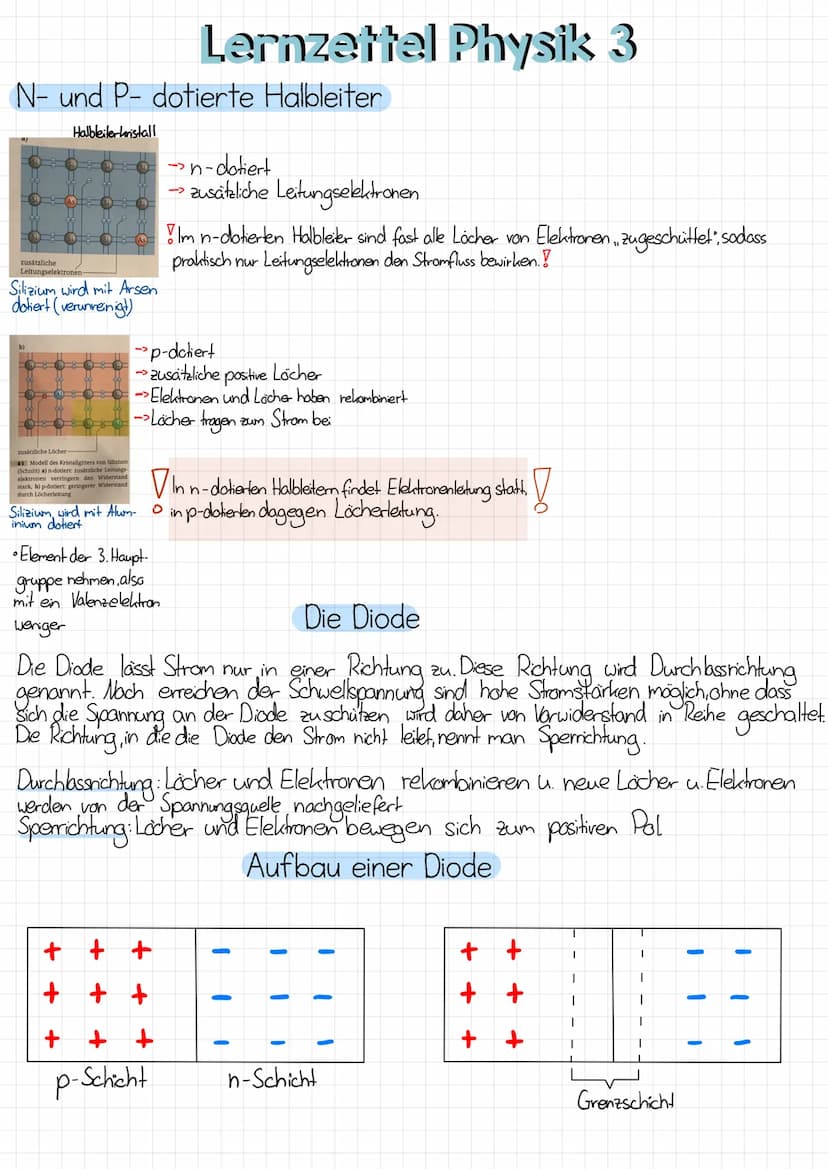

Dotierte Halbleiter und Dioden

Halbleiterdotierung verändert gezielt die elektrischen Eigenschaften von Halbleitern:

N-Dotierung

• Silizium wird mit Arsen $Element der 5. Hauptgruppe$ dotiert
• Arsen hat ein Valenzelektron mehr als Silizium
• Dieses zusätzliche Elektron wird zum beweglichen Leitungselektron
• Ergebnis: n-dotierter Halbleiter mit Elektronenüberschuss
• Der Stromfluss erfolgt hauptsächlich durch Elektronen
• Fast alle Löcher sind mit Elektronen "zugeschüttet"

P-Dotierung

• Silizium wird mit Aluminium $Element der 3. Hauptgruppe$ dotiert
• Aluminium hat ein Valenzelektron weniger als Silizium
• Es entstehen Löcher im Kristallgitter $fehlende Elektronen$
• Ergebnis: p-dotierter Halbleiter mit Löcherüberschuss
• Der Stromfluss erfolgt hauptsächlich durch Löcherwanderung

Merksatz: In n-dotierten Halbleitern findet Elektronenleitung statt, in p-dotierten dagegen Löcherleitung. Beide Mechanismen verringern den elektrischen Widerstand erheblich.

Die Halbleiterdiode

Die Diode ist ein elektronisches Bauteil mit einer Richtungsabhängigkeit für den Stromfluss:

• Aufbau: Kombination aus p- und n-dotierten Schichten mit einer Grenzschicht
• Durchlassrichtung: Wenn die p-Schicht am Pluspol und die n-Schicht am Minuspol liegt Nach Erreichen der Schwellspannung können hohe Stromstärken fließen Löcher und Elektronen rekombinieren an der Grenzschicht Neue Ladungsträger werden von der Spannungsquelle nachgeliefert Zum Schutz wird oft ein Vorwiderstand in Reihe geschaltet
• Sperrrichtung: Wenn die p-Schicht am Minuspol und die n-Schicht am Pluspol liegt Löcher und Elektronen bewegen sich von der Grenzschicht weg Die Grenzschicht wird breiter und verhindert den Stromfluss Es fließt praktisch kein Strom $nur ein sehr geringer Sperrstrom$

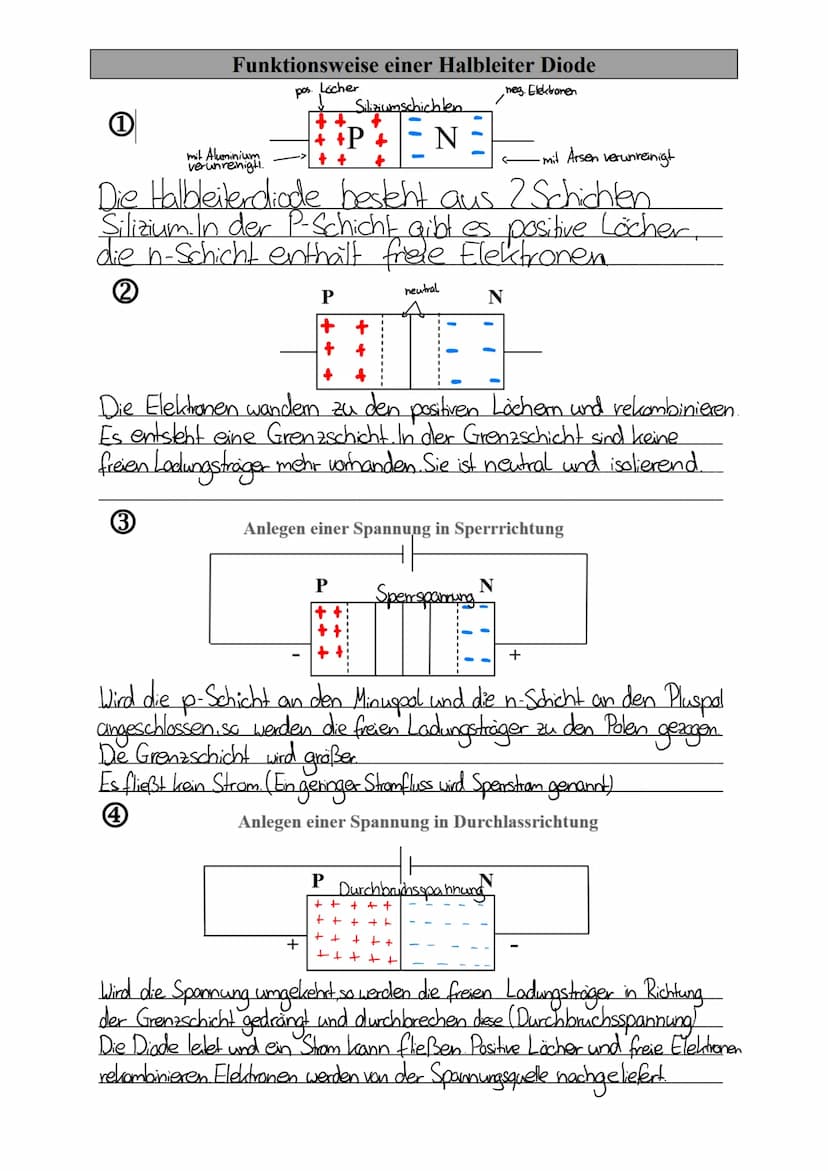

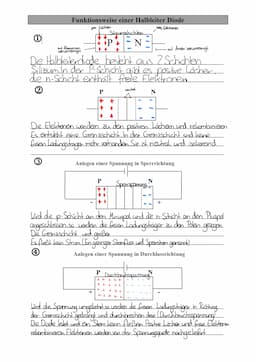

Halbleiterdiode: Funktionsprinzip und Anwendung

Die Halbleiterdiode ist ein elektronisches Bauelement mit einer Richtungsabhängigkeit für den elektrischen Strom. Sie bildet einen grundlegenden Baustein moderner Elektronik:

Aufbau und Grundprinzip

1. Grundstruktur: Die Diode besteht aus zwei unterschiedlich dotierten Siliziumschichten P-Schicht: mit Aluminium verunreinigt, enthält positive Löcher N-Schicht: mit Arsen verunreinigt, enthält freie Elektronen Die Grenzfläche zwischen beiden Schichten bildet den p-n-Übergang
2. Entstehung der Sperrschicht: An der Kontaktstelle wandern Elektronen zu den Löchern und rekombinieren Es bildet sich eine Grenzschicht ohne freie Ladungsträger Diese Grenzschicht ist elektrisch neutral und wirkt isolierend Sie stellt eine natürliche Barriere für weitere Ladungsträger dar

Technologische Bedeutung: Die Diode ist eines der einfachsten Halbleiterbauelemente, aber ihre Erfindung revolutionierte die Elektronik. Sie ermöglicht die Gleichrichtung von Wechselstrom, den Schutz vor Spannungsspitzen und ist Grundlage für komplexere Bauelemente wie Transistoren.

Betriebszustände

3. Sperrrichtung: Die P-Schicht wird mit dem Minuspol, die N-Schicht mit dem Pluspol verbunden Die freien Ladungsträger werden von der Grenzschicht weggezogen Die Grenzschicht verbreitert sich und verstärkt ihre isolierende Wirkung Es fließt praktisch kein Strom $nur ein sehr geringer Sperrstrom$
4. Durchlassrichtung: Die P-Schicht wird mit dem Pluspol, die N-Schicht mit dem Minuspol verbunden Die freien Ladungsträger werden zur Grenzschicht hin bewegt Bei ausreichender Spannung $Durchbruchsspannung$ überwinden sie die Grenzschicht Die Diode wird leitend und ein Strom kann fließen An der Grenzschicht rekombinieren ständig Elektronen und Löcher Die Spannungsquelle liefert kontinuierlich neue Ladungsträger nach
