Alles rund ums Thema Elektrizität
Nichts passendes dabei? Erkunde andere Fachbereiche.

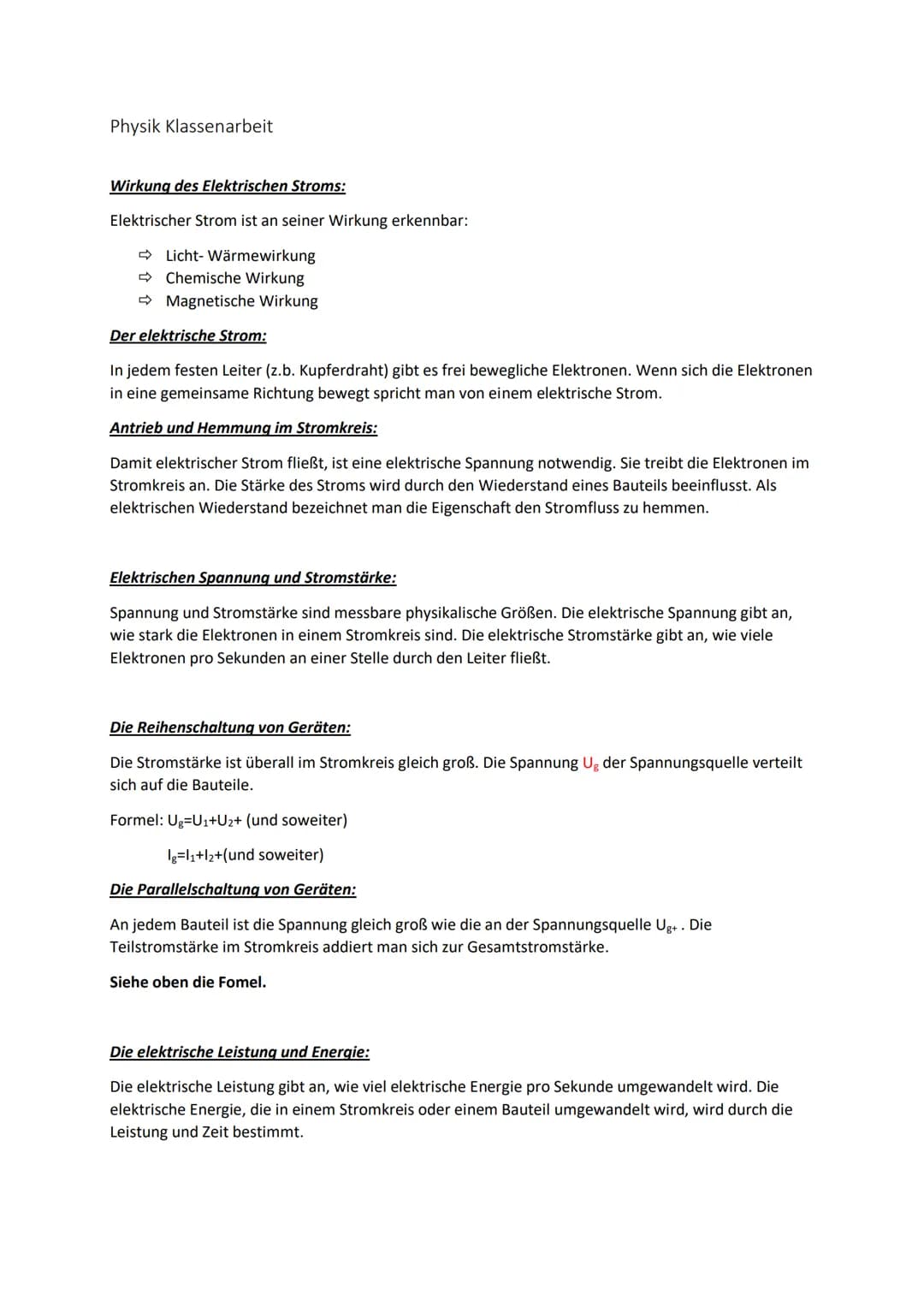

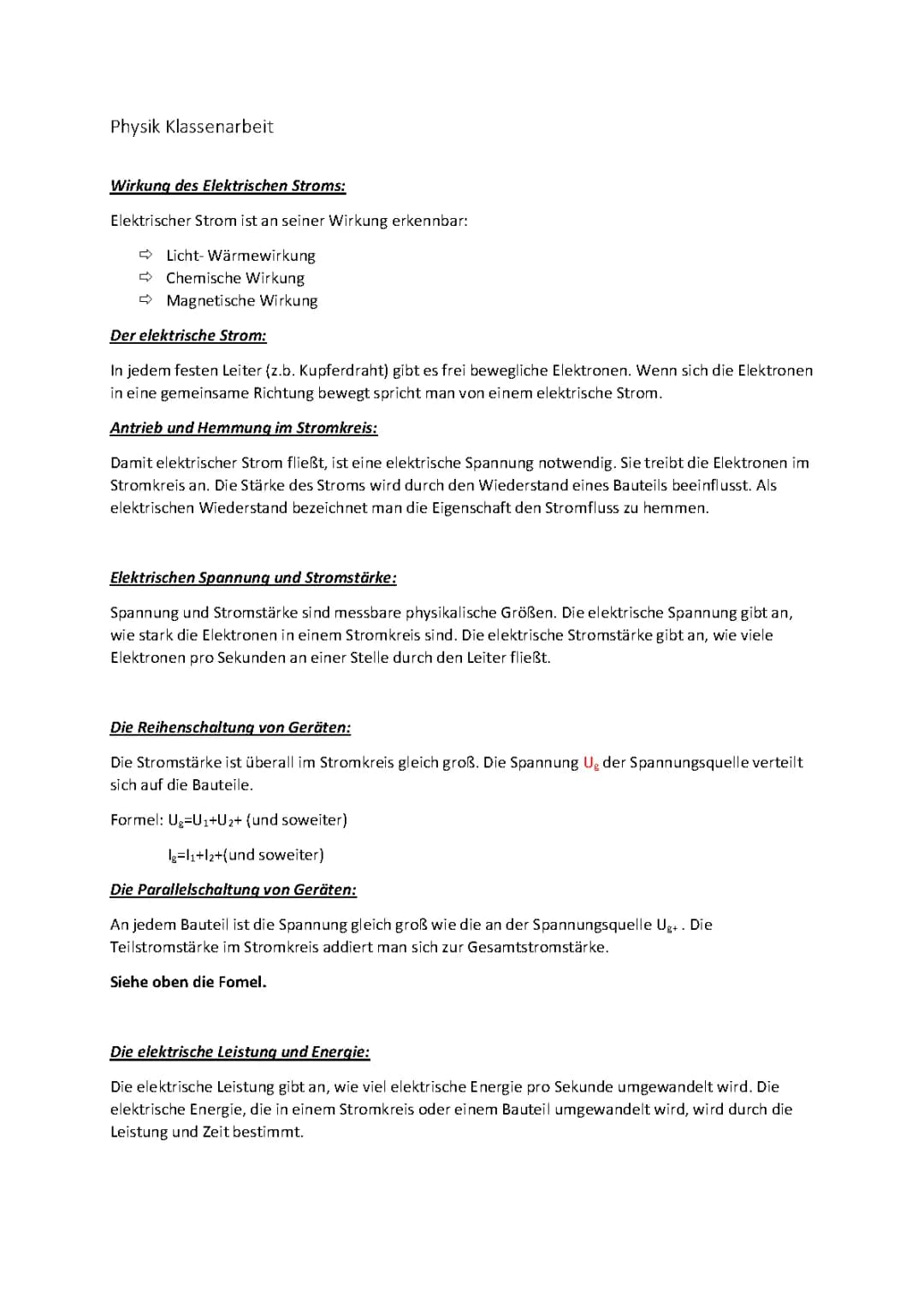

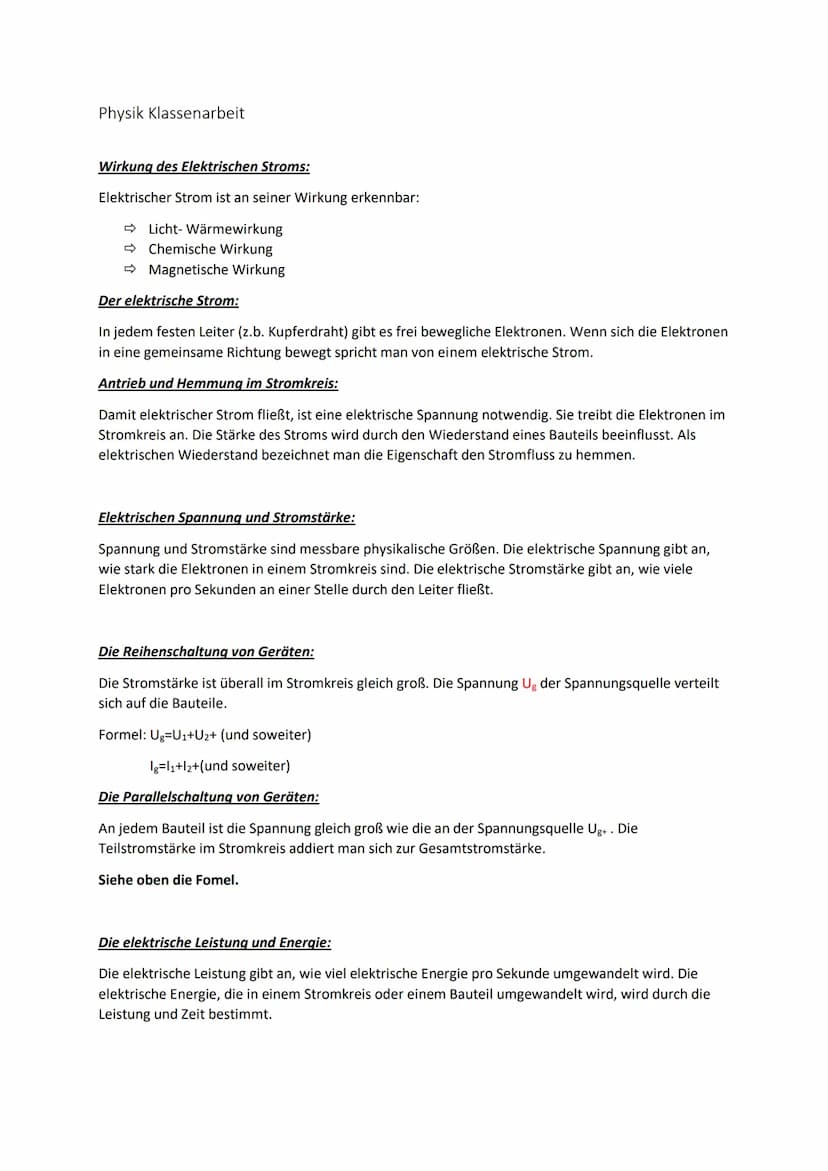

Physik Klassenarbeit Wirkung des Elektrischen Stroms: Elektrischer Strom ist an seiner Wirkung erkennbar: Licht-Wärmewirkung ➡ Chemische Wirkung Magnetische Wirkung Der elektrische Strom: In jedem festen Leiter (z.b. Kupferdraht) gibt es frei bewegliche Elektronen. Wenn sich die Elektronen in eine gemeinsame Richtung bewegt spricht man von einem elektrische Strom. Antrieb und Hemmung im Stromkreis: Damit elektrischer Strom fließt, ist eine elektrische Spannung notwendig. Sie treibt die Elektronen im Stromkreis an. Die Stärke des Stroms wird durch den Wiederstand eines Bauteils beeinflusst. Als elektrischen Wiederstand bezeichnet man die Eigenschaft den Stromfluss zu hemmen. Elektrischen Spannung und Stromstärke: Spannung und Stromstärke sind messbare physikalische Größen. Die elektrische Spannung gibt an, wie stark die Elektronen in einem Stromkreis sind. Die elektrische Stromstärke gibt an, wie viele Elektronen pro Sekunden an einer Stelle durch den Leiter fließt. Die Reihenschaltung von Geräten: Die Stromstärke ist überall im Stromkreis gleich groß. Die Spannung Ug der Spannungsquelle verteilt sich auf die Bauteile. Formel: Ug=U₁+U₂+ (und soweiter) Ig=1₁+12+(und soweiter) Die Parallelschaltung von Geräten: An jedem Bauteil ist die Spannung gleich groß wie die an der Spannungsquelle Ug+. Die Teilstromstärke im Stromkreis addiert man sich zur Gesamtstromstärke. Siehe oben die Fomel. Die elektrische Leistung und Energie: Die elektrische Leistung gibt an, wie viel elektrische Energie pro Sekunde umgewandelt wird. Die elektrische Energie, die in einem Stromkreis oder einem Bauteil umgewandelt wird, wird durch die Leistung und Zeit bestimmt....
Mit uns zu mehr Spaß am Lernen
Hilfe bei den Hausaufgaben
Mit dem Fragen-Feature hast du die Möglichkeit, jederzeit Fragen zu stellen und Antworten von anderen Schüler:innen zu erhalten.
Gemeinsam lernen
Mit Knowunity erhältest du Lerninhalte von anderen Schüler:innen auf eine moderne und gewohnte Art und Weise, um bestmöglich zu lernen. Schüler:innen teilen ihr Wissen, tauschen sich aus und helfen sich gegenseitig.
Sicher und geprüft
Ob Zusammenfassungen, Übungen oder Lernzettel - Knowunity kuratiert alle Inhalte und schafft eine sichere Lernumgebung zu der Ihr Kind jederzeit Zugang hat.
App herunterladen
Alternativer Bildtext:

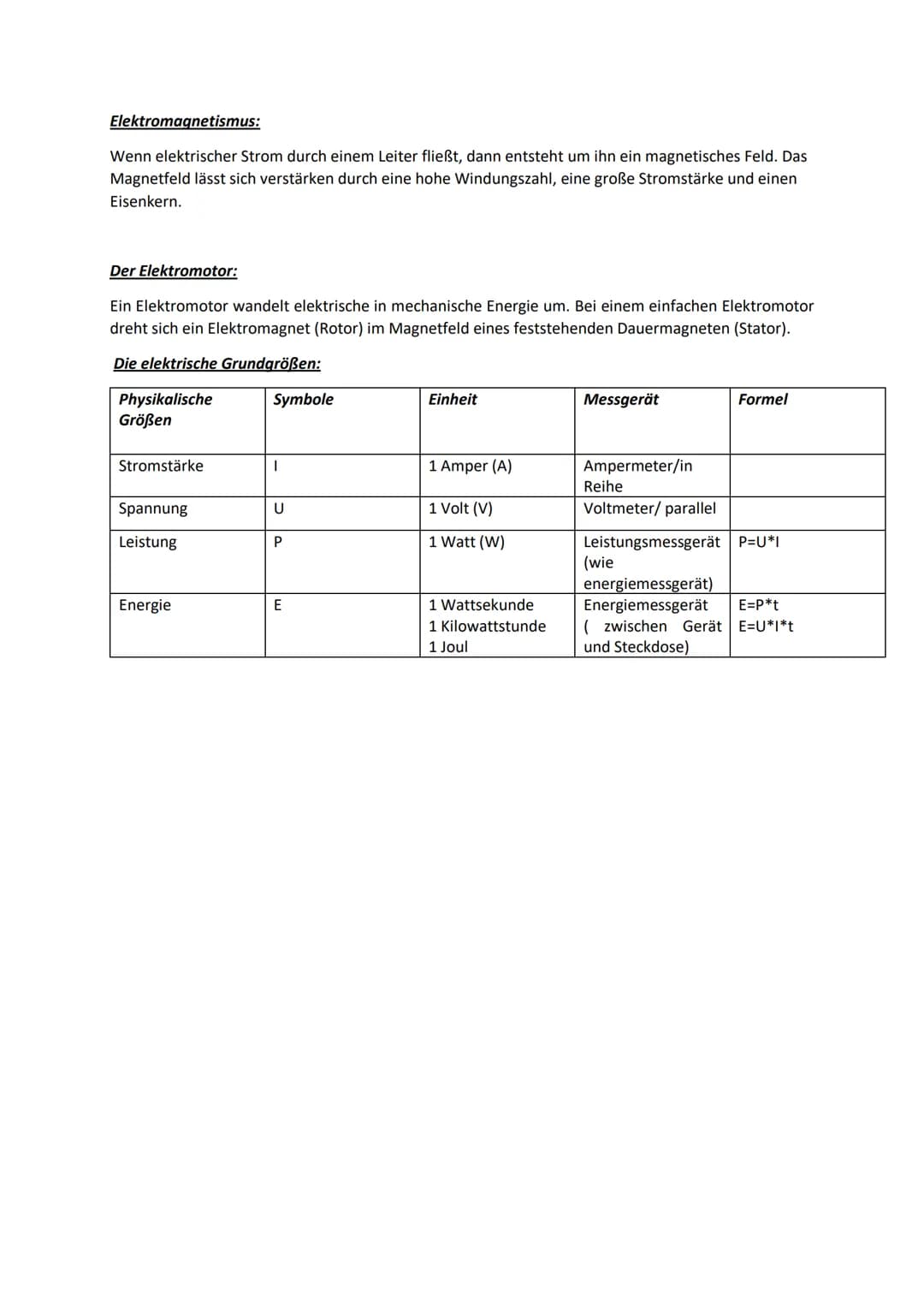

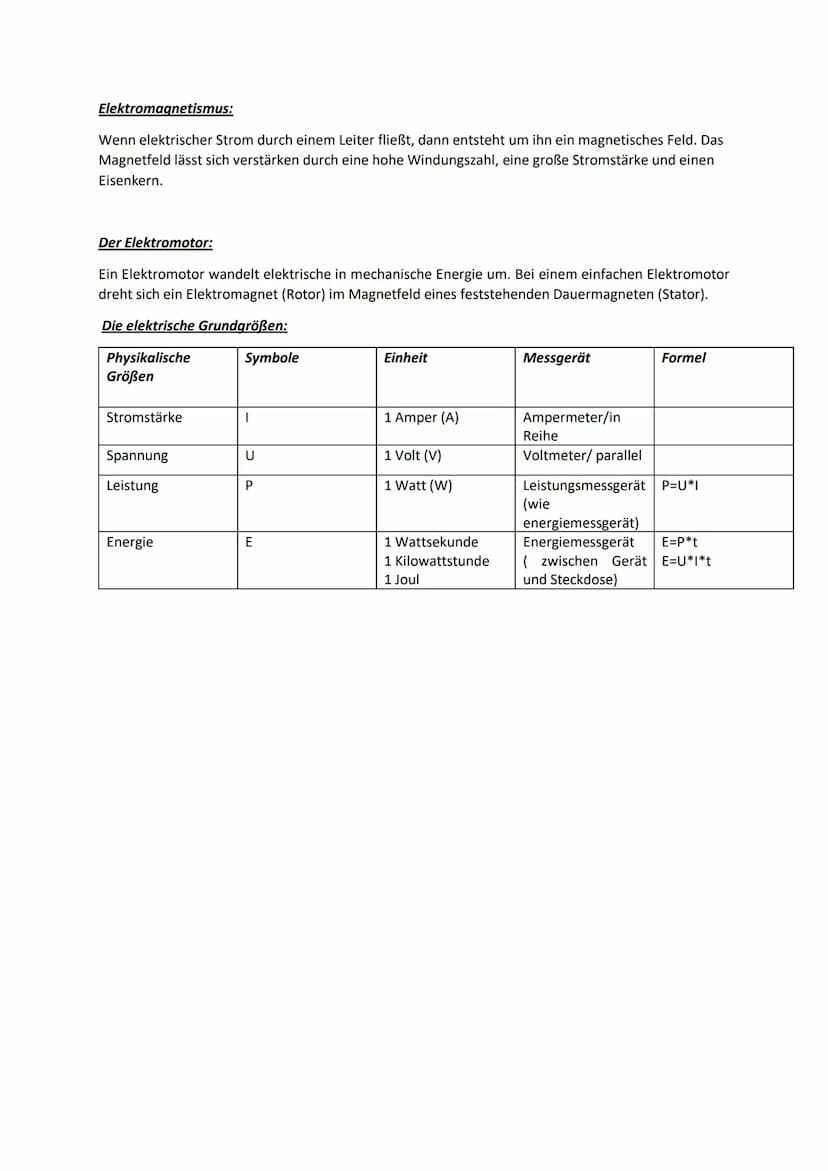

Elektromagnetismus: Wenn elektrischer Strom durch einem Leiter fließt, dann entsteht um ihn ein magnetisches Feld. Das Magnetfeld lässt sich verstärken durch eine hohe Windungszahl, eine große Stromstärke und einen Eisenkern. Der Elektromotor: Ein Elektromotor wandelt elektrische in mechanische Energie um. Bei einem einfachen Elektromotor dreht sich ein Elektromagnet (Rotor) im Magnetfeld eines feststehenden Dauermagneten (Stator). Die elektrische Grundgrößen: Physikalische Größen Stromstärke Spannung Leistung Energie Symbole 1 U P E Einheit 1 Amper (A) 1 Volt (V) 1 Watt (W) 1 Wattsekunde 1 Kilowattstunde 1 Joul Messgerät Ampermeter/in Reihe Voltmeter/ parallel Formel (wie Leistungsmessgerät P=U*I energiemessgerät) Energiemessgerät E=P*t (zwischen Gerät E=U*I*t und Steckdose)
