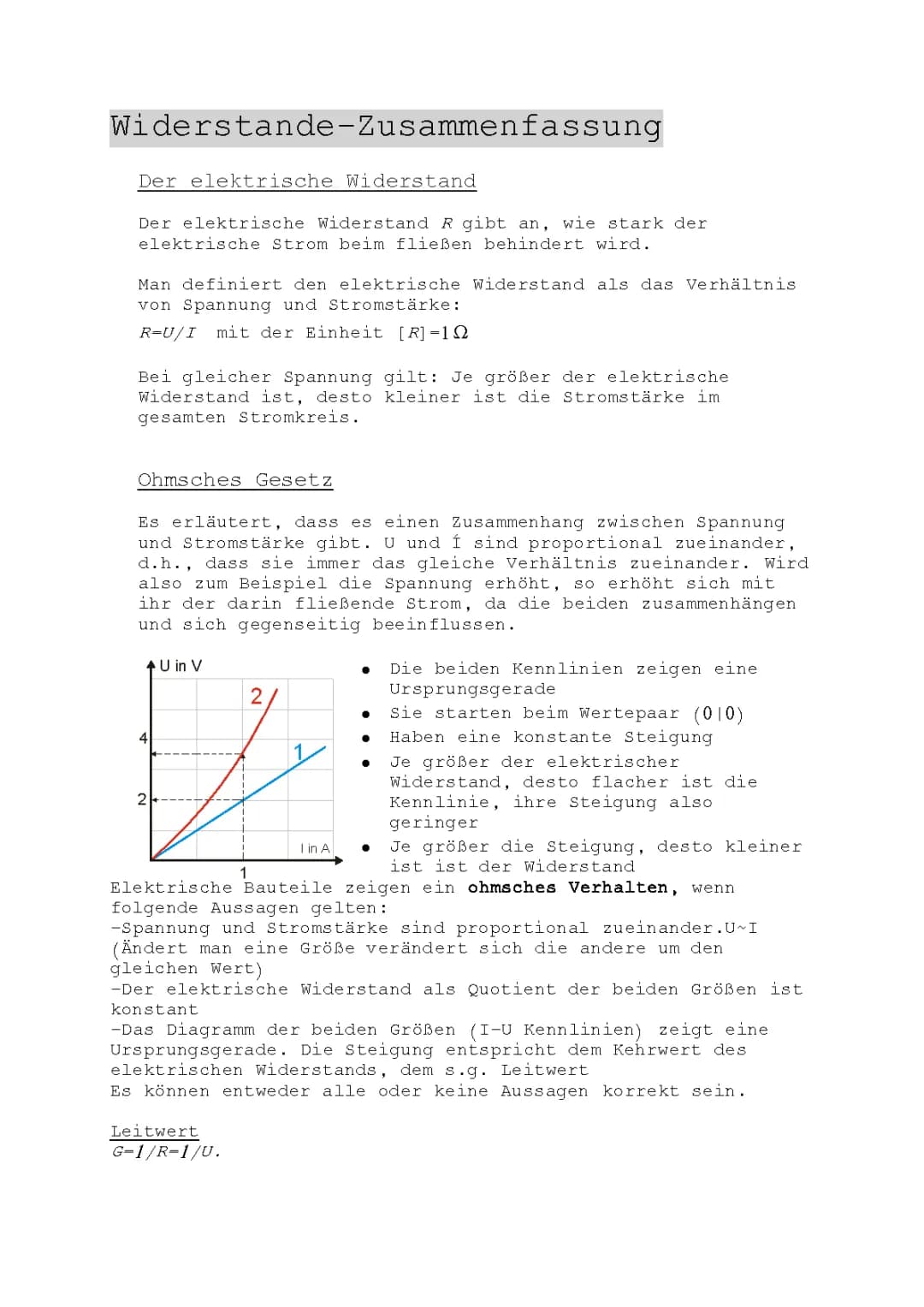

Widerstande-Zusammenfassung Der elektrische Widerstand Der elektrische Widerstand R gibt an, wie stark der elektrische Strom beim fließen behindert wird. Man definiert den elektrische Widerstand als das Verhältnis von Spannung und Stromstärke: R=U/I mit der Einheit [R]=10 Bei gleicher Spannung gilt: Je größer der elektrische Widerstand ist, desto kleiner ist die Stromstärke im gesamten Stromkreis. Ohms ches Gesetz Es erläutert, dass es einen Zusammenhang zwischen Spannung und Stromstärke gibt. U und í sind proportional zueinander, d.h., dass sie immer das gleiche Verhältnis zueinander. Wird also zum Beispiel die Spannung erhöht, so erhöht sich mit ihr der darin fließende Strom, da die beiden zusammenhängen und sich gegenseitig beeinflussen. 2 U in V 1 2 Leitwert G=1/R=1/U. I in A ● ● Die beiden Kennlinien zeigen eine Ursprungsgerade Sie starten beim Wertepaar (010) Haben eine konstante Steigung Je größer der elektrischer Widerstand, desto flacher ist die Kennlinie, ihre Steigung also geringer ● Je größer die Steigung, desto kleiner. ist ist der Widerstand Elektrische Bauteile zeigen ein ohmsches Verhalten, wenn folgende Aussagen gelten: -Spannung und Stromstärke sind proportional zueinander. U~I (Ändert man eine Größe verändert sich die andere um den gleichen Wert) -Der elektrische Widerstand als Quotient der beiden Größen ist konstant -Das Diagramm der beiden Größen (I-U Kennlinien) zeigt eine Ursprungsgerade. Die Steigung entspricht dem Kehrwert des elektrischen Widerstands, dem s.g. Leitwert Es können entweder alle oder keine Aussagen korrekt sein. Wenn ein Energiewandler den elektrischen Strom gut leitet, hat er einen hohen Leitwert und einen geringen Widerstand ->steile Kennlinie. Auswertung der...
