Elektromotorisches Prinzip

 Elektromotorisches Prinzip
Experiment: Schaukelversuch
Man hängt zwischen die Pole eines Hufeisenmagneten eine Leiterschaukel aus Kupfer. D

Kommentare (1)

Teilen

Speichern

14

- Experiment - Definition - Rechte-Hand-Regel / UVW-Regel

Nichts passendes dabei? Erkunde andere Fachbereiche.

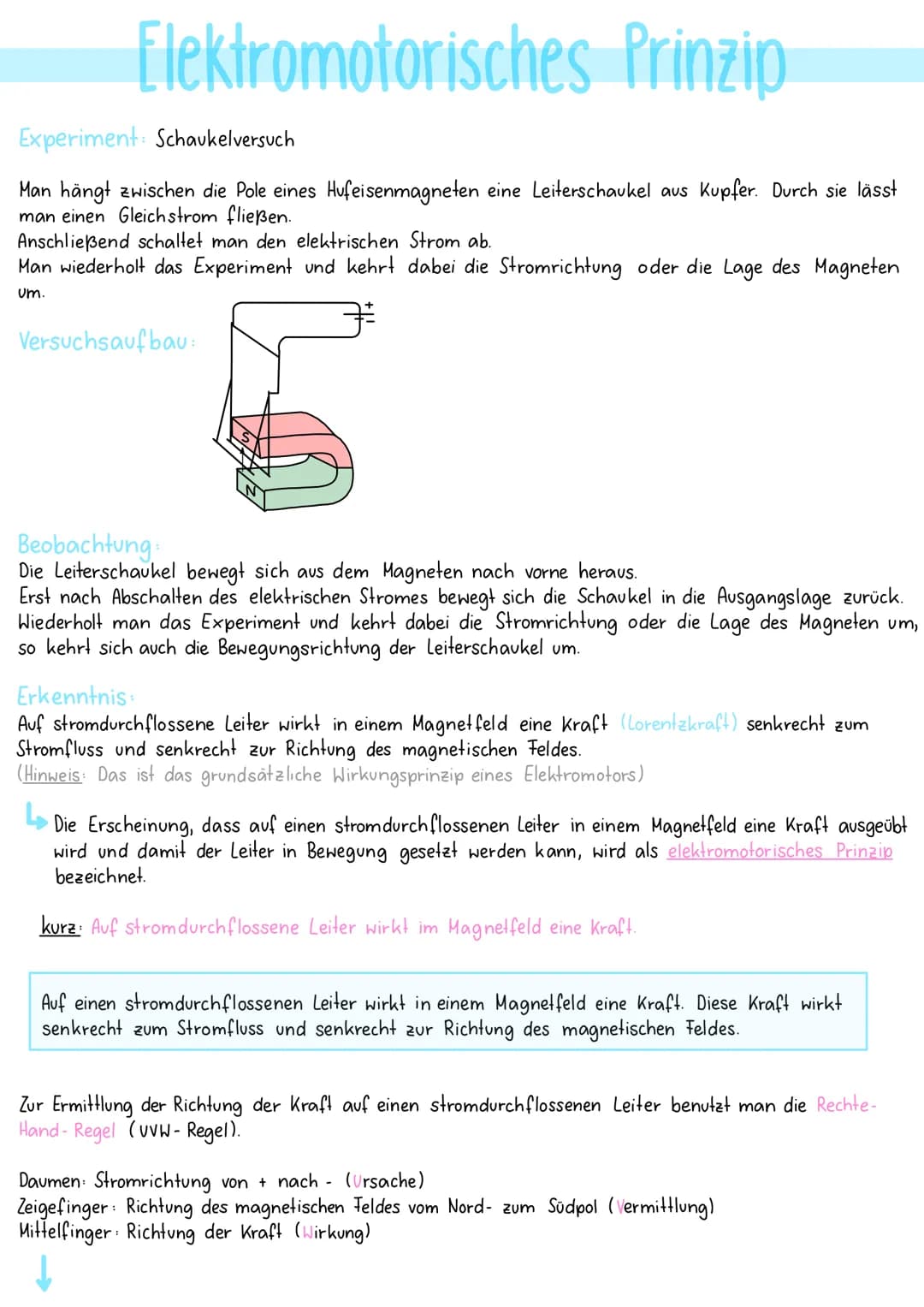

Elektromotorisches Prinzip Experiment: Schaukelversuch Man hängt zwischen die Pole eines Hufeisenmagneten eine Leiterschaukel aus Kupfer. Durch sie lässt man einen Gleichstrom fließen. Anschließend schaltet man den elektrischen Strom ab. Man wiederholt das Experiment und kehrt dabei die Stromrichtung oder die Lage des Magneten um. Versuchsaufbau: 4 Beobachtung: Die Leiterschaukel bewegt sich aus dem Magneten nach vorne heraus. Erst nach Abschalten des elektrischen Stromes bewegt sich die Schaukel in die Ausgangslage zurück. Wiederholt man das Experiment und kehrt dabei die Stromrichtung oder die Lage des Magneten um, so kehrt sich auch die Bewegungsrichtung der Leiterschaukel um. Erkenntnis: Auf stromdurchflossene Leiter wirkt in einem Magnetfeld eine Kraft (Lorentzkraft) senkrecht zum Stromfluss und senkrecht zur Richtung des magnetischen Feldes. (Hinweis: Das ist das grundsätzliche Wirkungsprinzip eines Elektromotors) Die Erscheinung, dass auf einen stromdurch flossenen Leiter in einem Magnetfeld eine Kraft ausgeübt wird und damit der Leiter in Bewegung gesetzt werden kann, wird als elektromotorisches Prinzip bezeichnet. kurz: Auf stromdurchflossene Leiter wirkt im Magnetfeld eine Kraft. Auf einen strom durchflossenen Leiter wirkt in einem Magnetfeld eine Kraft. Diese Kraft wirkt senkrecht zum Stromfluss und senkrecht zur Richtung des magnetischen Feldes. Zur Ermittlung der Richtung der Kraft auf einen stromdurchflossenen Leiter benutzt man die Rechte- Hand- Regel (UVW-Regel). Daumen: Stromrichtung von + nach (Ursache) Zeigefinger: Richtung des magnetischen Feldes vom Nord- zum Südpol (Vermittlung) Mittelfinger: Richtung der Kraft (Wirkung) ti gleiche Stromrichtung in...

Mit uns zu mehr Spaß am Lernen

Hilfe bei den Hausaufgaben

Mit dem Fragen-Feature hast du die Möglichkeit, jederzeit Fragen zu stellen und Antworten von anderen Schüler:innen zu erhalten.

Gemeinsam lernen

Mit Knowunity erhältest du Lerninhalte von anderen Schüler:innen auf eine moderne und gewohnte Art und Weise, um bestmöglich zu lernen. Schüler:innen teilen ihr Wissen, tauschen sich aus und helfen sich gegenseitig.

Sicher und geprüft

Ob Zusammenfassungen, Übungen oder Lernzettel - Knowunity kuratiert alle Inhalte und schafft eine sichere Lernumgebung zu der Ihr Kind jederzeit Zugang hat.

App herunterladen

Alternativer Bildtext:

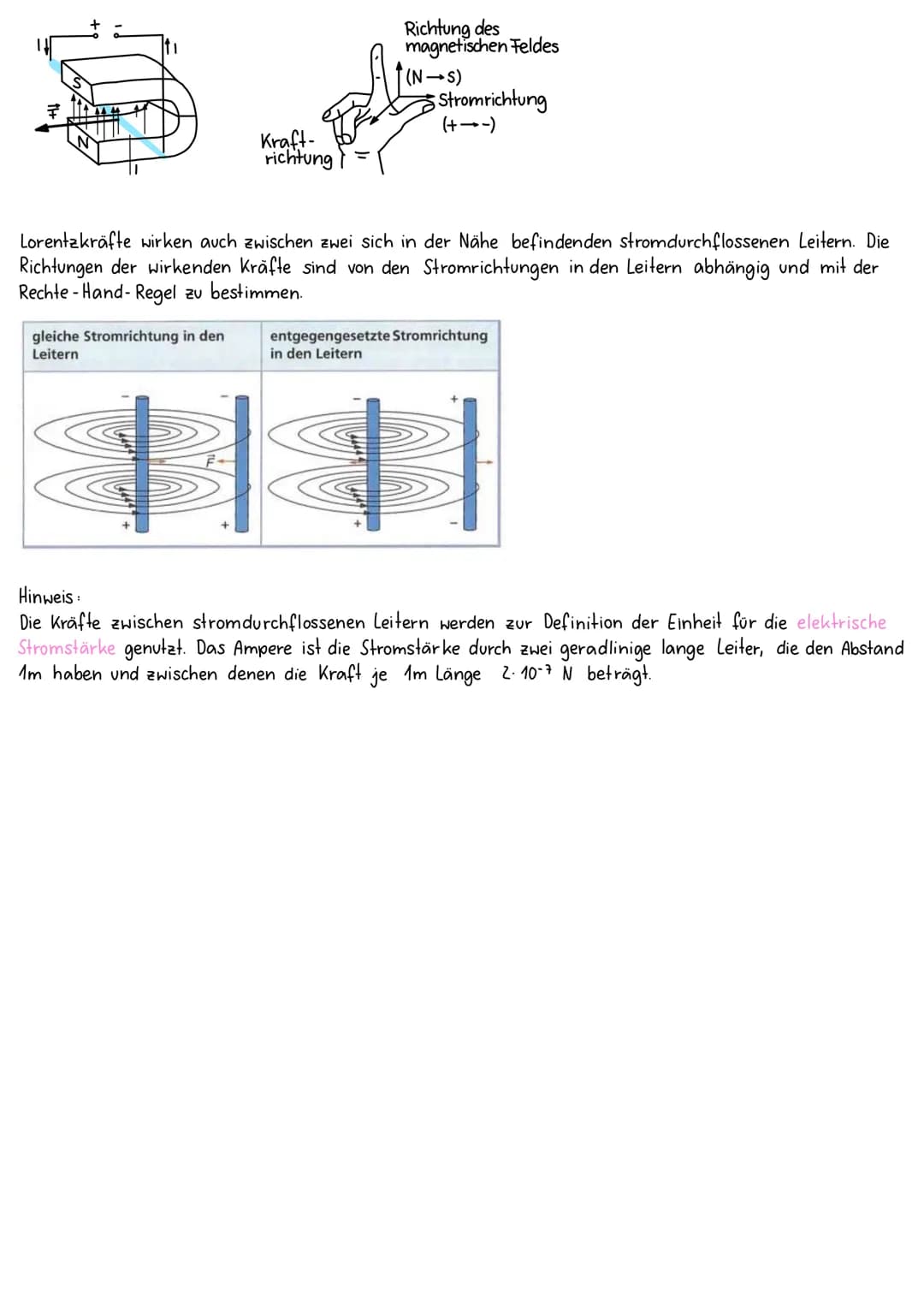

den Leitern Kraft- richtung OPBERN = Richtung des magnetischen Feldes (N→S) Stromrichtung Lorentzkräfte wirken auch zwischen zwei sich in der Nähe befindenden stromdurchflossenen Leitern. Die Richtungen der wirkenden Kräfte sind von den Stromrichtungen in den Leitern abhängig und mit der Rechte-Hand- Regel zu bestimmen. (--+) entgegengesetzte Stromrichtung in den Leitern Hinweis: Die Kräfte zwischen stromdurchflossenen Leitern werden zur Definition der Einheit für die elektrische Stromstärke genutzt. Das Ampere ist die Stromstärke durch zwei geradlinige lange Leiter, die den Abstand Im haben und zwischen denen die Kraft je 1m Länge 2.10-7 N beträgt.
