Franck-Hertz-Versuch einfach erklärt: Durchführung, Diagramm, Formel & mehr

Der Franck-Hertz-Versuch ist ein grundlegendes Experiment der Quantenphysik, das die diskrete Natur der Energiezustände in Atomen demonstriert. Es zeigt, wie Elektronen Energie in quantisierten Mengen an Atome übertragen.

  • Der Versuch verwendet eine Elektronenröhre mit Quecksilberdampf
  • Elektronen werden beschleunigt und stoßen mit Quecksilberatomen zusammen
  • Bei bestimmten Spannungen treten charakteristische Minima im Strom auf
  • Diese Minima entsprechen den Anregungsenergien der Quecksilberatome
  • Der Versuch bestätigte Bohrs Atommodell mit diskreten Energieniveaus
...

25.10.2021

564

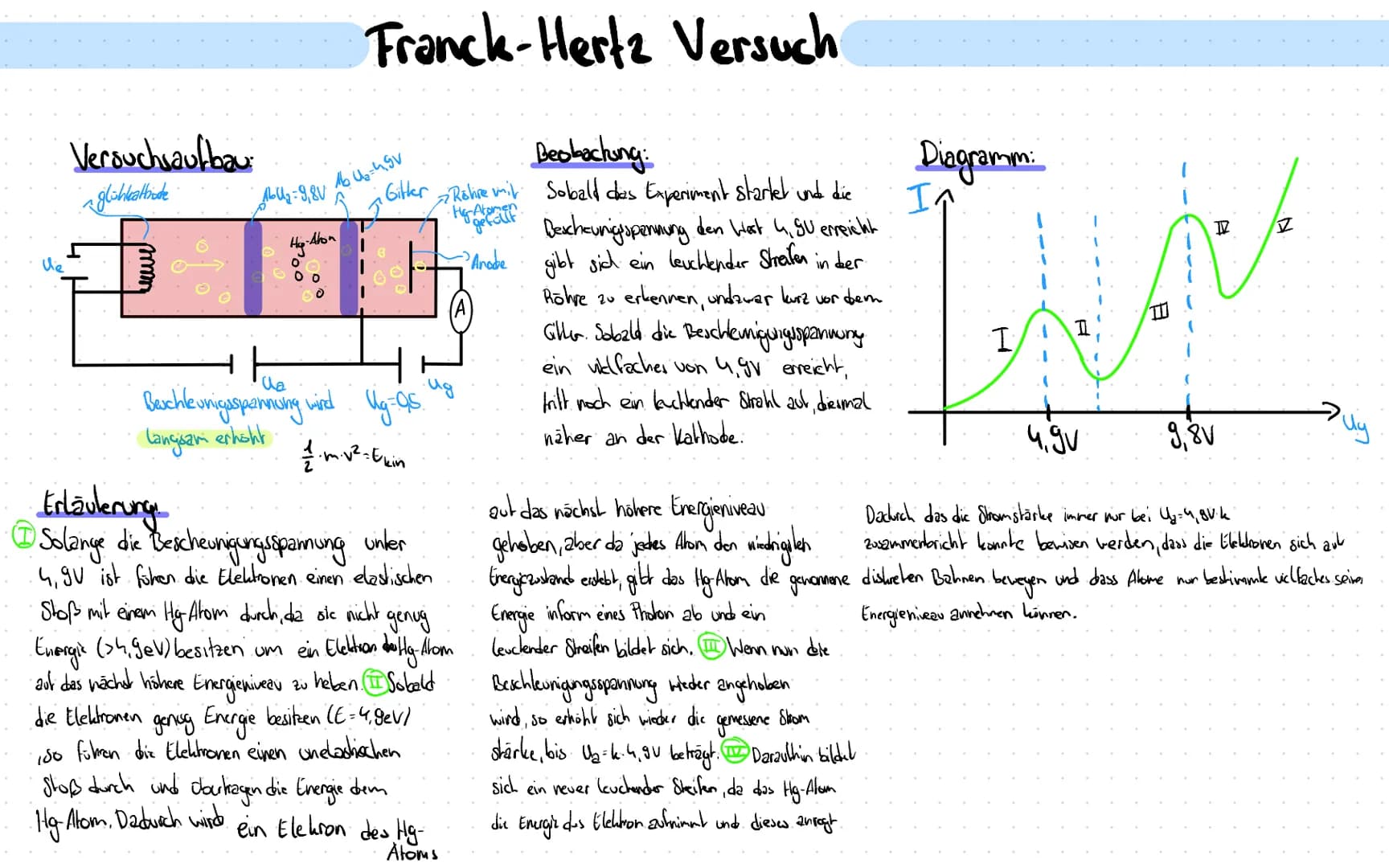

Versuchsaufbau:
glühkeathinde
www.
Franck-Hertz Versuch
164₂=49v
M₂U₂=9,8V
Hop-Alon
00
P
Gitter
€
Beobacking:
Röshire mil. Sobald das Experi

Öffnen

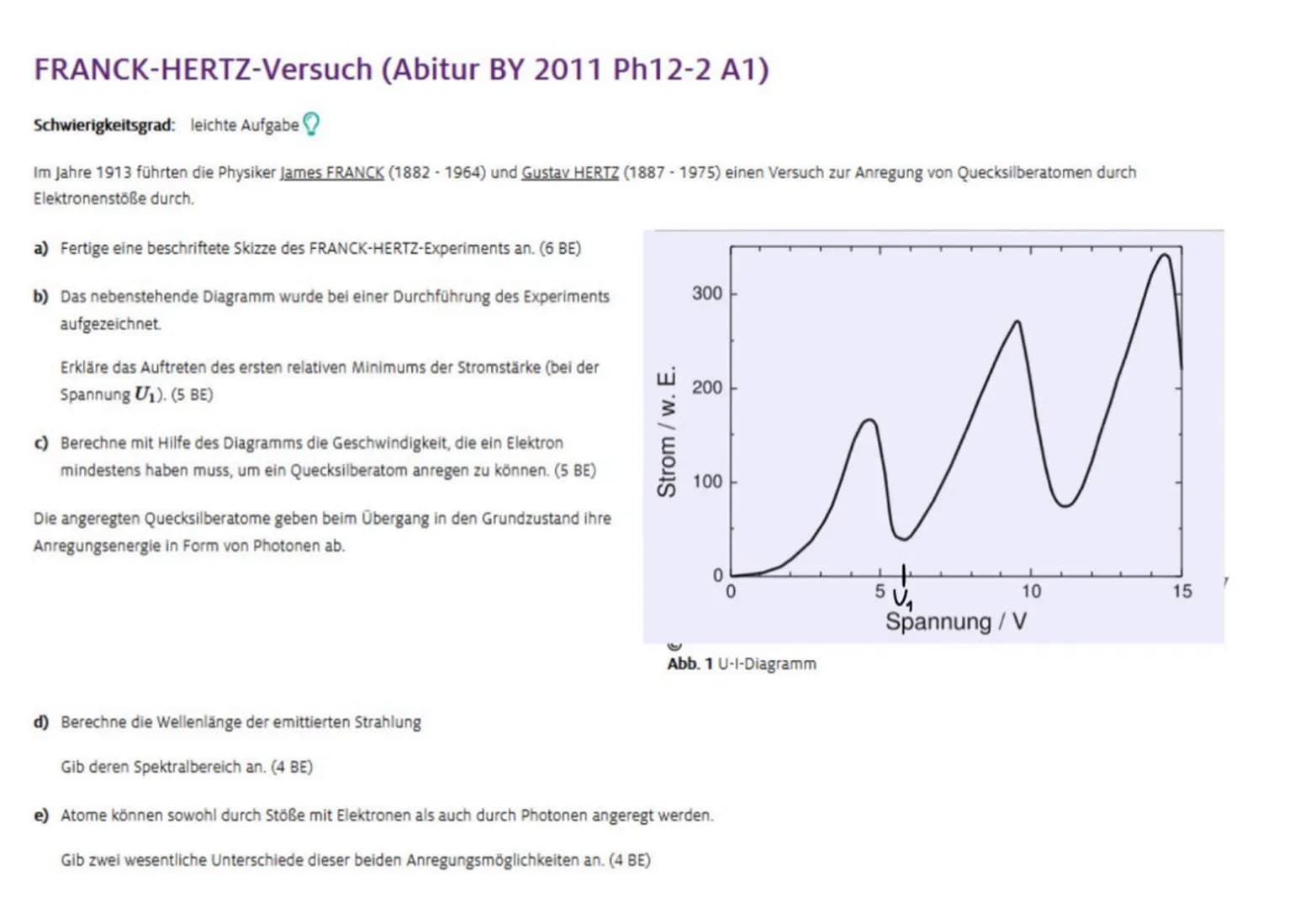

Diagramm und Erläuterung

Das Franck-Hertz-Versuch Diagramm zeigt den Zusammenhang zwischen Beschleunigungsspannung und Stromstärke:

  • Die Stromstärke steigt zunächst mit der Spannung an
  • Bei 4,9 V und Vielfachen davon bricht die Stromstärke ein
  • Zwischen den Einbrüchen steigt die Stromstärke wieder an

Highlight: Die periodischen Einbrüche bei Vielfachen von 4,9 V beweisen, dass sich Elektronen auf diskreten Bahnen bewegen und Atome nur bestimmte Energieniveaus annehmen können.

Vocabulary: Diskrete Energieniveaus bedeuten, dass Atome nur ganz bestimmte, quantisierte Energiezustände einnehmen können.

Die Durchführung des Franck-Hertz-Versuchs demonstriert somit anschaulich die Quantisierung der Atomzustände und bestätigt das Bohrsche Atommodell.

Versuchsaufbau:
glühkeathinde
www.
Franck-Hertz Versuch
164₂=49v
M₂U₂=9,8V
Hop-Alon
00
P
Gitter
€
Beobacking:
Röshire mil. Sobald das Experi

Öffnen

Berechnungen und weiterführende Betrachtungen

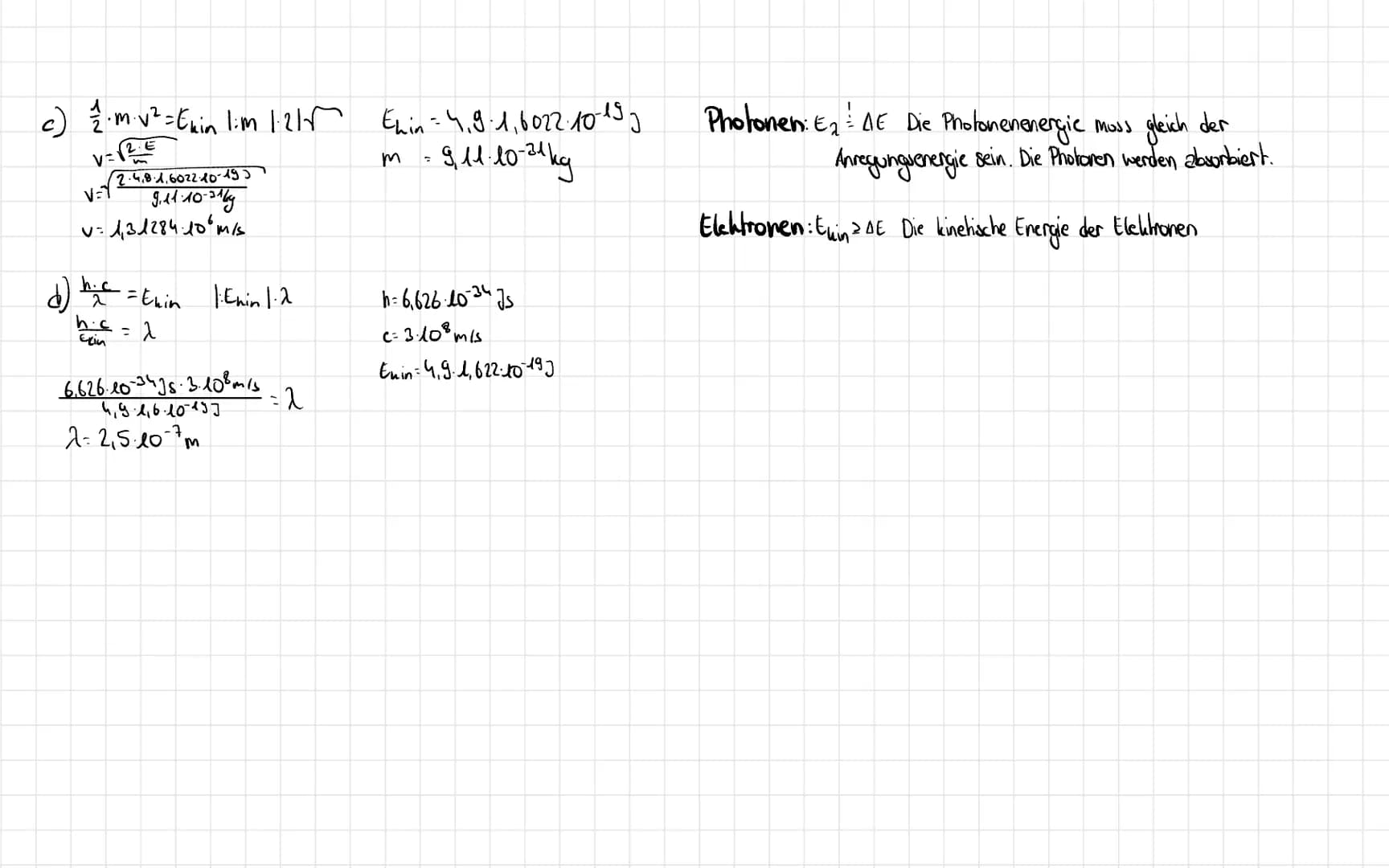

Für die Franck-Hertz-Versuch Formel zur Berechnung der Elektronengeschwindigkeit gilt:

1/2 · m · v² = E_kin

Mit dieser Formel lässt sich die minimale Geschwindigkeit berechnen, die ein Elektron benötigt, um ein Quecksilberatom anzuregen:

v = √24,9eV1,60221019J/eV2 · 4,9 eV · 1,6022 · 10^-19 J/eV / 9,111031kg9,11 · 10^-31 kg ≈ 1,31 · 10^6 m/s

Example: Ein Elektron muss also mindestens eine Geschwindigkeit von etwa 1,31 Millionen Meter pro Sekunde erreichen, um ein Quecksilberatom anzuregen.

Die Wellenlänge der emittierten Strahlung lässt sich mit der Formel E = h · c / λ berechnen:

λ = 6,6261034Js3108m/s6,626 · 10^-34 Js · 3 · 10^8 m/s / 4,9eV1,60221019J/eV4,9 eV · 1,6022 · 10^-19 J/eV ≈ 253 nm

Highlight: Die emittierte Strahlung liegt mit einer Wellenlänge von etwa 253 nm im ultravioletten Bereich.

Abschließend werden die Unterschiede zwischen der Anregung durch Elektronen und Photonen betrachtet:

  1. Elektronen können ihre gesamte kinetische Energie übertragen, während Photonen nur absorbiert werden, wenn ihre Energie exakt der Anregungsenergie entspricht.
  2. Die kinetische Energie der Elektronen muss mindestens der Anregungsenergie entsprechen, kann aber auch größer sein.

Definition: Die Anregung von Wasserstoff und anderen Atomen folgt ähnlichen Prinzipien, wobei die spezifischen Anregungsenergien je nach Element variieren.

Der Franck-Hertz-Versuch bleibt ein fundamentales Experiment in der Atomphysik und wird oft in Atomphysik Übungen und im Abitur behandelt, wie das Beispiel aus dem bayerischen Abitur 2011 zeigt.
