Ein umfassender Überblick über elektromagnetische Induktion, Elektromotoren und Generatoren. Der Text erklärt die Funktionsweise dieser Geräte und die zugrunde liegenden physikalischen Prinzipien.
19.6.2020
6404
Dieser Abschnitt erläutert die Funktionsweise eines Generators und die Lenzsche Regel, die für das Verständnis induzierter Ströme wichtig ist.
Was ist der Unterschied zwischen einem Generator und einem Elektromotor? Während ein Elektromotor elektrische Energie in mechanische Energie umwandelt, macht ein Generator das Gegenteil: Er wandelt mechanische Energie in elektrische Energie um. Die grundlegende Struktur ist jedoch ähnlich.
Bei einem Generator kann man je nach Abgriffsmethode unterschiedliche Arten von Spannung erzeugen:
Wechselspannung: Wenn die Spannung über zwei Schleifringe abgegriffen wird, entsteht eine Wechselspannung. Diese ist aufgrund von Kontaktproblemen und Feldverzerrungen nicht perfekt sinusförmig.
Pulsierende Gleichspannung: Wird ein Kommutator (Polwender) verwendet, erhält man eine pulsierende Gleichspannung.
Vocabulary: Kommutator - Eine Vorrichtung, die die Richtung des elektrischen Stroms in einem rotierenden Gerät umkehrt.

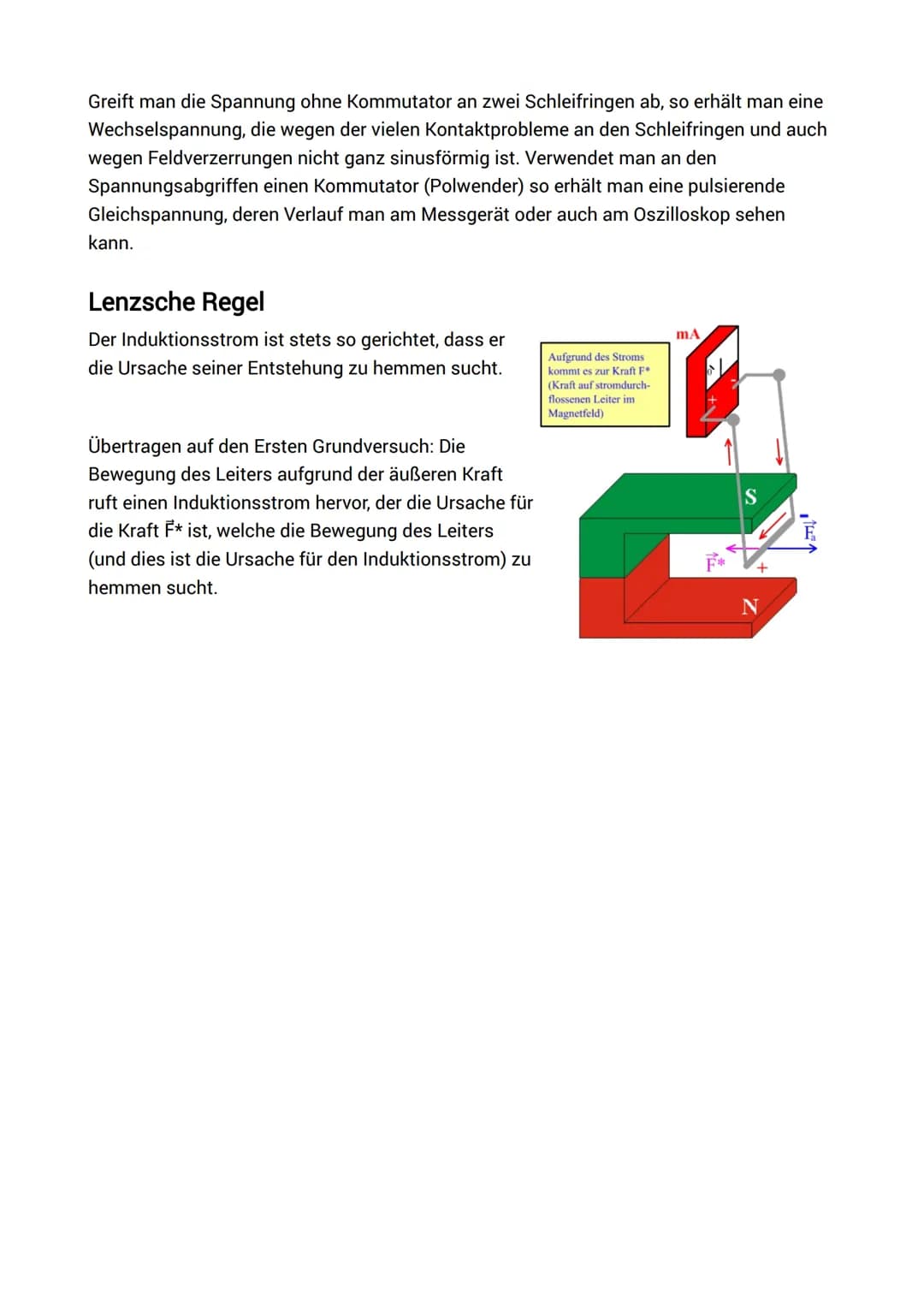

Die Lenzsche Regel ist ein fundamentales Prinzip der elektromagnetischen Induktion. Sie besagt:
Quote: "Der Induktionsstrom ist stets so gerichtet, dass er die Ursache seiner Entstehung zu hemmen sucht."
Diese Regel erklärt, warum bei der Bewegung eines Leiters in einem Magnetfeld eine Kraft entsteht, die der Bewegung entgegenwirkt. Der induzierte Strom erzeugt ein Magnetfeld, das mit dem ursprünglichen Feld interagiert und eine Kraft erzeugt, die der Bewegung entgegenwirkt.
Highlight: Die Lenzsche Regel ist entscheidend für das Verständnis der Wechselwirkungen zwischen Bewegung, Magnetfeld und induziertem Strom.
Wie funktioniert ein Elektromotor Generator? Ein Generator funktioniert im Prinzip wie ein umgekehrter Elektromotor. Statt elektrische Energie in Bewegung umzuwandeln, wird mechanische Energie (Bewegung) in elektrische Energie umgewandelt. Die Lenzsche Regel erklärt, warum man Kraft aufwenden muss, um einen Generator anzutreiben - die induzierten Ströme erzeugen ein Magnetfeld, das der Bewegung entgegenwirkt.
Example: Beim Drehen eines Fahrraddynamos spürt man einen Widerstand. Dies ist die praktische Auswirkung der Lenzschen Regel.
Dieser Abschnitt befasst sich mit den Grundlagen der elektromagnetischen Induktion und der Funktionsweise eines Elektromotors.

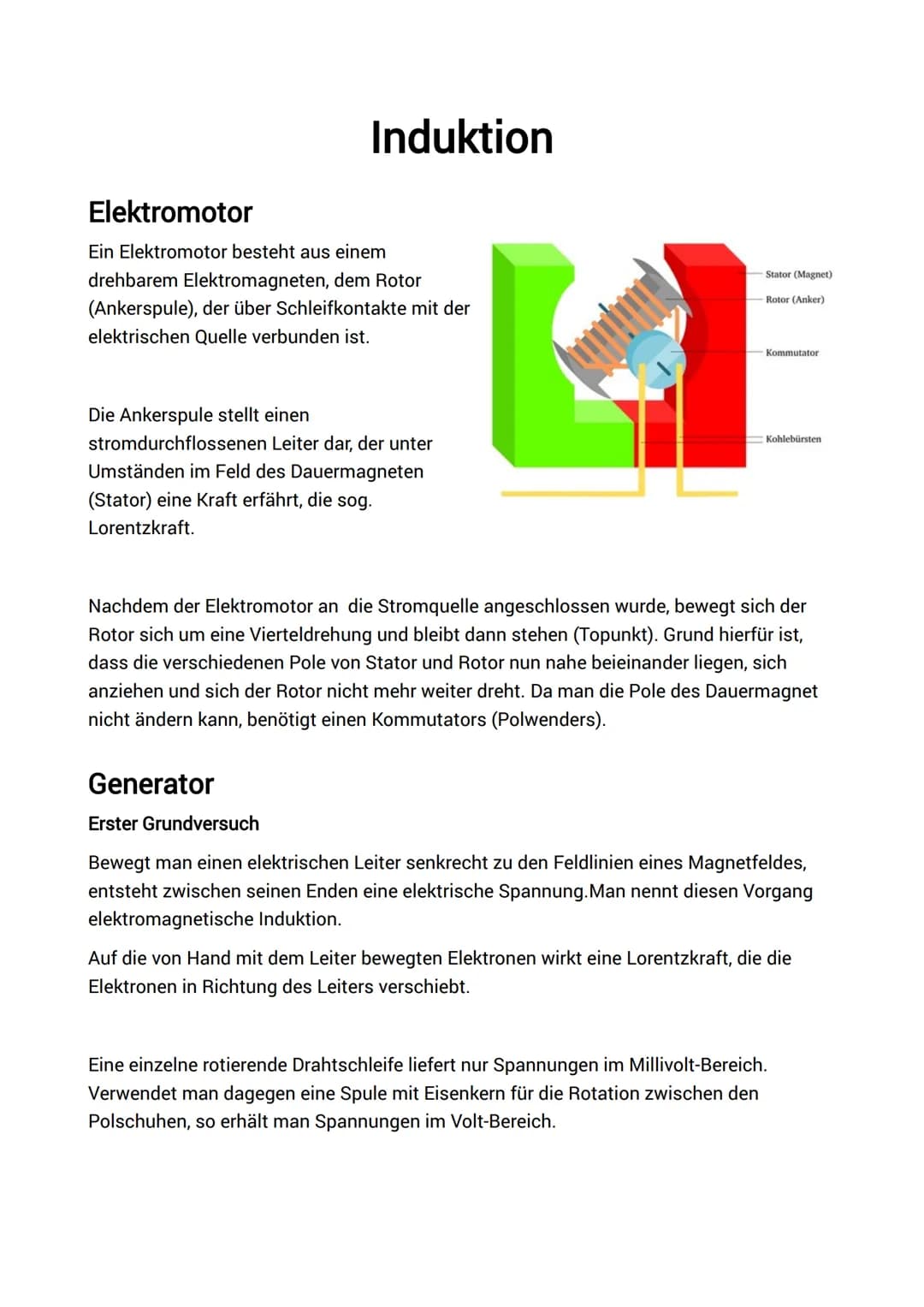

Wie funktioniert ein Elektromotor einfach erklärt? Ein Elektromotor besteht aus einem drehbaren Elektromagneten (Rotor oder Ankerspule) und einem feststehenden Dauermagneten (Stator). Der Rotor ist über Schleifkontakte mit einer Stromquelle verbunden. Wenn Strom durch die Ankerspule fließt, entsteht ein Magnetfeld, das mit dem Feld des Stators interagiert und eine Kraft (Lorentzkraft) erzeugt, die den Rotor in Bewegung setzt.
Vocabulary: Rotor - Der bewegliche Teil eines Elektromotors, der sich dreht.
Vocabulary: Stator - Der feststehende Teil eines Elektromotors, der das Magnetfeld erzeugt.
Ein wichtiges Element des Elektromotors ist der Kommutator (Polwender). Dieser ist notwendig, da sich der Rotor nach einer Vierteldrehung in einer stabilen Position befindet, in der sich die entgegengesetzten Pole von Rotor und Stator anziehen. Der Kommutator sorgt dafür, dass sich die Polarität des Rotors ändert und die Drehbewegung fortgesetzt wird.
Highlight: Der Kommutator ist entscheidend für die kontinuierliche Drehbewegung des Elektromotors.
Der erste Grundversuch zur elektromagnetischen Induktion wird ebenfalls beschrieben. Hierbei wird gezeigt, dass eine elektrische Spannung entsteht, wenn ein Leiter senkrecht zu den Feldlinien eines Magnetfeldes bewegt wird. Dieser Vorgang wird als elektromagnetische Induktion bezeichnet.
Definition: Elektromagnetische Induktion - Die Erzeugung einer elektrischen Spannung durch die Bewegung eines Leiters in einem Magnetfeld.
Die Stärke der induzierten Spannung hängt von der Anzahl der Windungen in der Spule ab. Eine einzelne Drahtschleife erzeugt nur Spannungen im Millivolt-Bereich, während eine Spule mit Eisenkern Spannungen im Volt-Bereich liefern kann.
Example: Eine rotierende Spule mit Eisenkern zwischen Polschuhen erzeugt höhere Spannungen als eine einzelne Drahtschleife.
