Innenwiderstand einer Spannungsquelle
Bisher sind wir davon ausgegangen, dass eine Spannungsquelle immer eine ganz bestimmte Spannung U lief

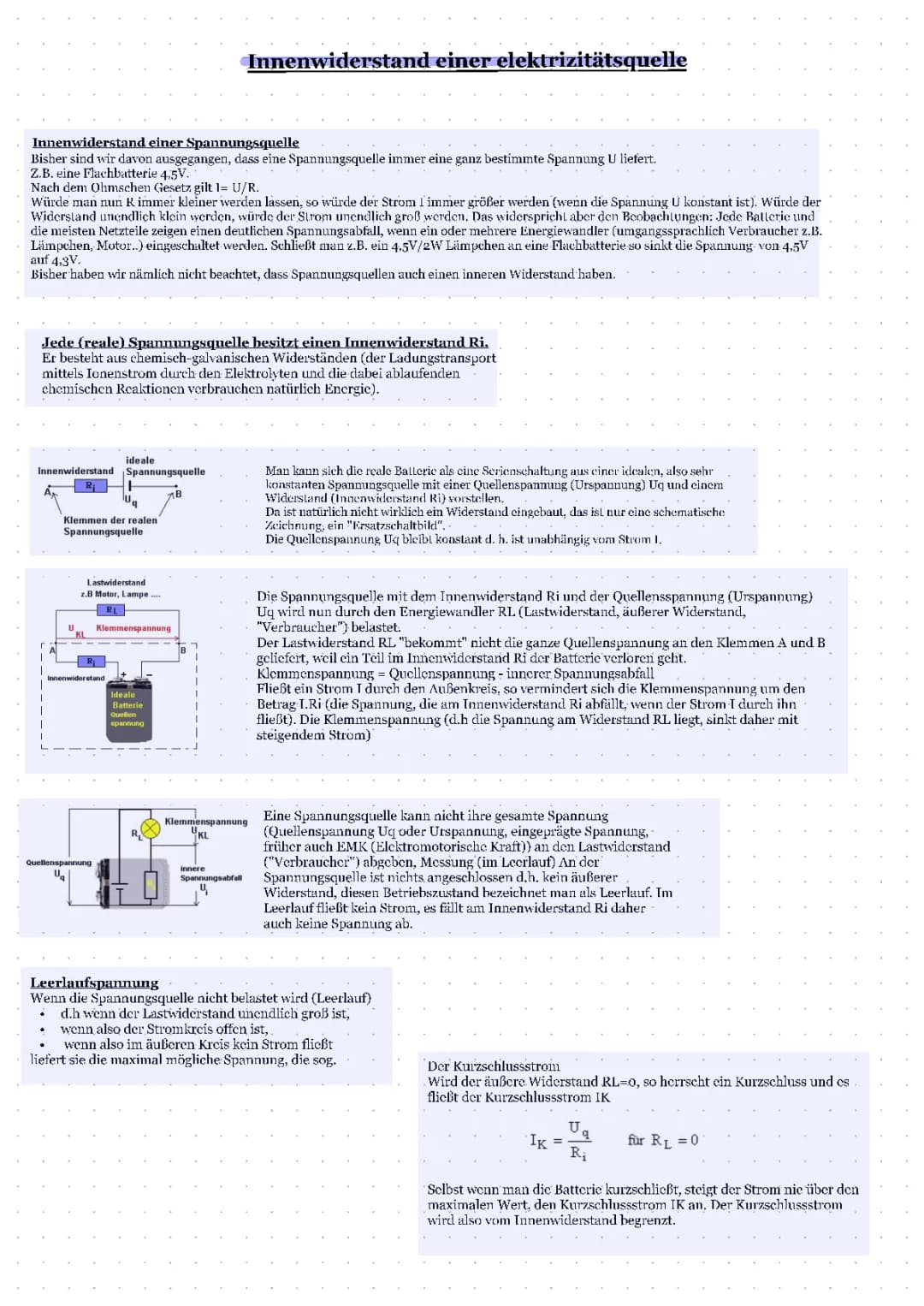

Innenwiderstand einer Spannungsquelle Bisher sind wir davon ausgegangen, dass eine Spannungsquelle immer eine ganz bestimmte Spannung U liefert. Z.B. eine Flachbatterie 4,5V. Nach dem Ohmschen Gesetz gilt I=U/R. Würde man nun R immer kleiner werden lassen, so würde der Strom I immer größer werden (wenn die Spannung U konstant ist). Würde der Widerstand unendlich klein werden, würde der Strom unendlich groß werden. Das widerspricht aber den Beobachtungen: Jede Batterie und die meisten Netzteile zeigen einen deutlichen Spannungsabfall, wenn ein oder mehrere Energiewandler (umgangssprachlich Verbraucher z.B. Lämpchen, Motor..) eingeschaltet werden. Schließt man z.B. ein 4,5V/2W Lämpchen an eine Flachbatterie so sinkt die Spannung von 4,5V auf 4,3V. Bisher haben wir nämlich nicht beachtet, dass Spannungsquellen auch einen inneren Widerstand haben. Jede (reale) Spannungsquelle besitzt einen Innenwiderstand Ri. Er besteht aus chemisch-galvanischen Widerständen (der Ladungstransport mittels Ionenstrom durch den Elektrolyten und die dabei ablaufenden chemischen Reaktionen verbrauchen natürlich Energie). Innenwiderstand Spannungsquelle Ug Klemmen der realen Spannungsquelle ideale Lastwiderstand z.B Motor, Lampe .... R₁ U KI Innenwiderstand Quellenspannung U₁ Klemmenspannung Ideale Batterie Quellen spannung Innenwiderstand einer elektrizitätsquelle B Klemmenspannung KL innere Spannungsabfall U₁ Man kann sich die reale Batterie als eine Serienschaltung aus einer idealen, also sehr konstanten Spannungsquelle mit einer Quellenspannung (Urspannung) Uq und einem Widerstand (Innenwiderstand Ri) vorstellen. Da ist natürlich nicht wirklich ein Widerstand eingebaut, das ist nur eine schematische Zeichnung, ein "Ersatzschaltbild". Die Quellenspannung Uq bleibt konstant d. h. ist unabhängig vom Strom I. Die Spannungsquelle mit dem Innenwiderstand Ri und der Quellensspannung (Urspannung) Uq...
