Stempeldruck, Schweredruck in einer Flüssigkeit, Hydraulische Systeme
9
Lernzettel

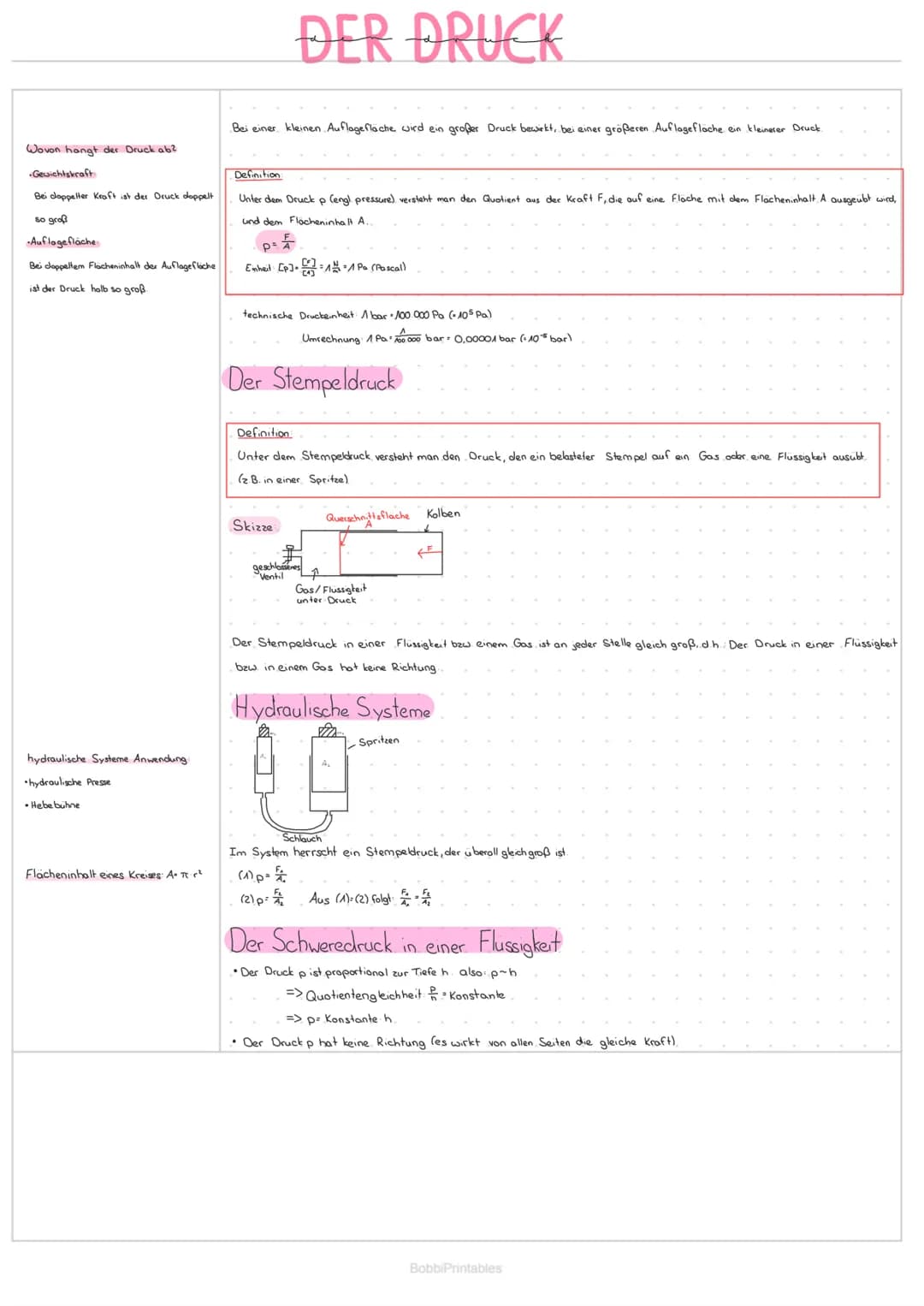

Wovon hängt der Druck ab? Gewichtskraft: Bei doppelter Kraft ist der Oruck doppelt so groß •Auflagefläche: Bei doppeltem Flächeninhalt der Auflagefläche ist der Druck holb so groß. hydraulische Systeme Anwendung: hydraulische Presse • Hebebühne Flächeninhalt eines Kreises: A= πr² Bei einer kleinen Auflagefläche wird ein großer Druck bewirkt, bei einer größeren Auflagefläche ein kleinerer Druck. Definition: Unter dem Druck p (engl. pressure) versteht man den Quotient aus der Kraft F, die auf eine Fläche mit dem Flächeninhalt A ausgeübt wird, und dem Flächeninhalt A.. p=4. Einheit: [p]==1=1 Pa (Pascal) DER DRUCK technische Druckeinheit: 1 bar = 100.000 Pa (105 Pa) Der Stempeldruck Skizze Definition: Unter dem Stempeldruck versteht man den Druck, den ein belasteter Stempel auf ein Gas oder eine Flüssigkeit ausübt. (z. B. in einer Spritze) geschlossenes Ventil Umrechnung: 1 Pa = 100.000 bar = 0,00001 bar (= 10-5 bar) A₁ Querschnittsfläche (p= (2) p= Gos/Flüssigkeit unter Druck Der Stempeldruck in einer Flüssigkeit bzw. einem Gas ist an jeder Stelle gleich groß, d.h.: Der Druck in einer Flüssigkeit bzw. in einem Gos hat keine Richtung. Hydraulische Systeme Spritzen A₂ Kolben Schlauch Im System herrscht ein Stempeldruck, der überall gleich groß ist. Aus (1)-(2) folgt: A Der Schweredruck in einer .• Der Druck pist proportional zur Tiefe h. also: p~h => Quotienteng leichheit: Konstante => p= Konstante. h. • Der Druck p hat keine Richtung (es wirkt von allen Seiten die gleiche Kraft) = Flüssigkeit BobbiPrintables
