Der Hall-Effekt einfach erklärt: Ein grundlegendes Phänomen der Elektrodynamik, bei dem in einem stromdurchflossenen Leiter im Magnetfeld eine Spannung quer zur Stromrichtung entsteht. Die Lorentzkraft und elektromagnetische Induktion spielen dabei eine zentrale Rolle. Das Fadenstrahlrohr dient als wichtiges Instrument zur Demonstration und Untersuchung dieser Effekte.

• Die Lorentzkraft wirkt auf bewegte Ladungsträger in Magnetfeldern und ist für die Ablenkung von Elektronen verantwortlich.

• Der Hall-Effekt entsteht durch die Ladungstrennung in einem Leiter im Magnetfeld und wird durch die Hall-Spannung messbar.

• Das Fadenstrahlrohr ermöglicht die Visualisierung der Elektronenbewegung im Magnetfeld und die Bestimmung der spezifischen Ladung von Elektronen.

• Elektromagnetische Induktion beschreibt die Erzeugung einer Spannung durch ein sich änderndes Magnetfeld und ist Grundlage vieler technischer Anwendungen.

20.5.2022

4936

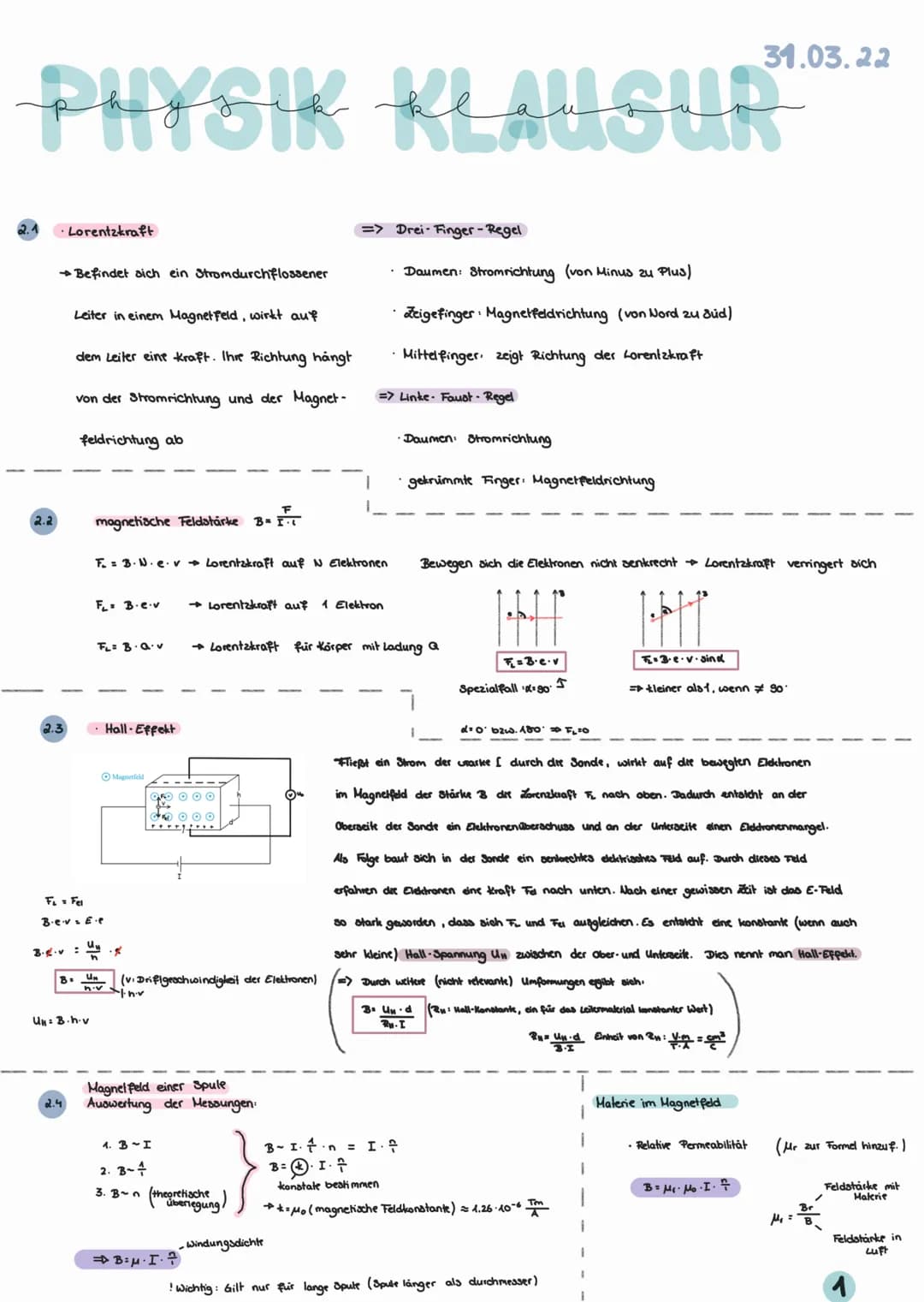

PHYSIK KLAUSUR
2.2
2.3
Lorentzkraft
3.g.v
Befindet sich ein Stromdurchflossener
Leiter in einem Magnetfeld, wirkt auf
dem Leiter eine Kraft.

Öffnen

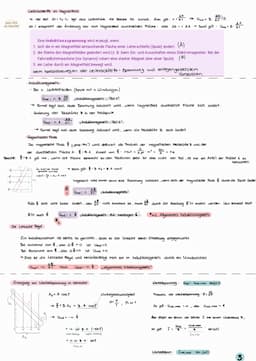

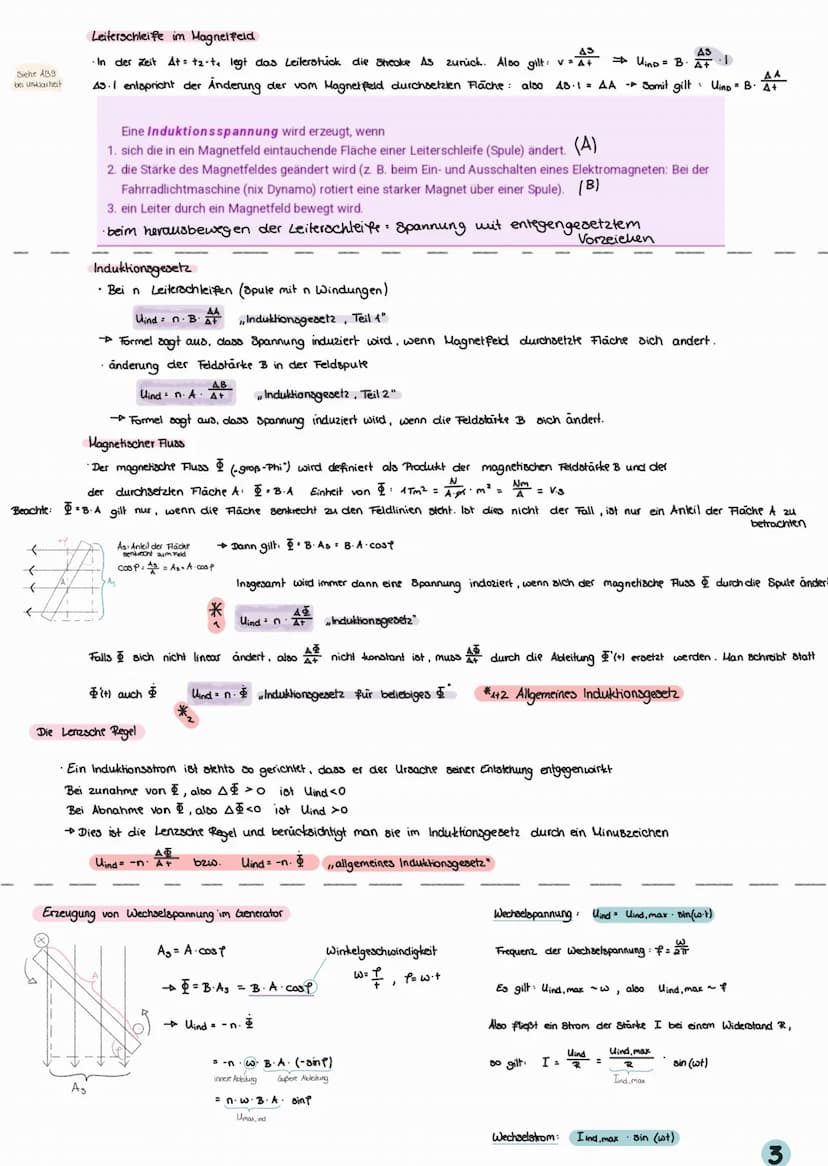

Elektromagnetische Induktion und Anwendungen

Die elektromagnetische Induktion einfach erklärt ist das Phänomen, bei dem in einem Leiter eine elektrische Spannung induziert wird, wenn sich das ihn umgebende Magnetfeld ändert.

Definition: Elektromagnetische Induktion ist die Erzeugung einer elektrischen Spannung in einem Leiter durch ein sich änderndes Magnetfeld.

Das Induktionsgesetz beschreibt diesen Vorgang mathematisch. Die Induktionsgesetz Formel lautet:

U_ind = -N · dΦ/dt

Hierbei ist U_ind die induzierte Spannung, N die Windungszahl der Spule und dΦ/dt die zeitliche Änderung des magnetischen Flusses.

Example: Ein alltägliches Beispiel für elektromagnetische Induktion ist der Fahrraddynamo, der mechanische Energie in elektrische Energie umwandelt.

Die Induktion Physik findet zahlreiche Anwendungen in der Technik. Einige wichtige elektromagnetische Induktion Beispiele sind:

  1. Transformatoren zur Spannungsumwandlung
  2. Generatoren zur Stromerzeugung
  3. Induktionsherde zum Kochen
  4. Induktive Sensoren in der Messtechnik

Highlight: Die elektromagnetische Induktion ist die Grundlage für die moderne Stromerzeugung und -verteilung und damit ein Eckpfeiler unserer technisierten Gesellschaft.

Die Induktionsspannung Formel kann je nach Anwendung verschiedene Formen annehmen. In der Praxis ist oft die Berücksichtigung der Selbstinduktion und der gegenseitigen Induktion wichtig.

Vocabulary: Die Induktion Einheit im SI-System ist das Weber pro Sekunde (Wb/s) oder Volt (V).

Für Schüler und Studenten bietet die Plattform LEIFI umfangreiche Materialien zur Induktion einfach erklärt für Kinder und Jugendliche. Hier finden sich anschauliche Erklärungen und interaktive Experimente, die das Verständnis der elektromagnetischen Induktion fördern.

PHYSIK KLAUSUR
2.2
2.3
Lorentzkraft
3.g.v
Befindet sich ein Stromdurchflossener
Leiter in einem Magnetfeld, wirkt auf
dem Leiter eine Kraft.

Öffnen

Lorentzkraft und Hall-Effekt

Die Lorentzkraft ist eine fundamentale Kraft in der Elektrodynamik, die auf bewegte Ladungsträger in Magnetfeldern wirkt. Sie spielt eine zentrale Rolle beim Hall-Effekt, der in diesem Abschnitt einfach erklärt wird.

Definition: Die Lorentzkraft FL ist die Kraft, die auf eine bewegte elektrische Ladung in einem Magnetfeld wirkt. Sie ist gegeben durch FL = B · e · v, wobei B die magnetische Flussdichte, e die Ladung und v die Geschwindigkeit des Teilchens ist.

Die Richtung der Lorentzkraft kann mithilfe der Drei-Finger-Regel oder der Linke-Faust-Regel bestimmt werden. Diese Regeln sind wichtige Hilfsmittel für das Verständnis der Wechselwirkung zwischen Strom und Magnetfeld.

Highlight: Die Lorentzkraft ist verantwortlich für die Ablenkung von Elektronen in Magnetfeldern, was die Grundlage für viele technische Anwendungen bildet.

Der Hall-Effekt tritt auf, wenn ein stromdurchflossener Leiter in ein Magnetfeld gebracht wird. Durch die Lorentzkraft werden die Elektronen im Leiter abgelenkt, was zu einer Ladungstrennung und damit zur Entstehung einer Spannung quer zur Stromrichtung führt.

Vocabulary: Die Hall-Konstante RH ist eine materialspezifische Größe, die die Stärke des Hall-Effekts charakterisiert. Sie hat die Einheit Vm/A.

Die Hall-Effekt Anwendung findet sich in vielen Bereichen der Technik, insbesondere in der Sensorik und Messtechnik. Hall-Sensoren werden beispielsweise zur Messung von Magnetfeldern oder zur berührungslosen Positionsbestimmung eingesetzt.

PHYSIK KLAUSUR
2.2
2.3
Lorentzkraft
3.g.v
Befindet sich ein Stromdurchflossener
Leiter in einem Magnetfeld, wirkt auf
dem Leiter eine Kraft.

Öffnen

Massenspektrometer und Wien-Filter

Das Massenspektrometer ist ein wichtiges analytisches Instrument in der Chemie und Physik, das auf den Prinzipien der Lorentzkraft und der elektromagnetischen Induktion basiert.

Definition: Ein Massenspektrometer ist ein Gerät zur Bestimmung der Masse von Atomen oder Molekülen durch Ionisation und anschließende Ablenkung in elektrischen und magnetischen Feldern.

Der Aufbau eines Massenspektrometers umfasst typischerweise folgende Komponenten:

  1. Eine Ionenquelle zur Erzeugung geladener Teilchen
  2. Einen Geschwindigkeitsfilter (Wien-Filter)
  3. Ein Magnetfeld zur Ablenkung der Ionen
  4. Einen Detektor zur Messung der abgelenkten Ionen

Example: In der Forensik werden Massenspektrometer zur Analyse von Spurenstoffen eingesetzt, um beispielsweise Drogen oder Giftstoffe nachzuweisen.

Der Wien-Filter, benannt nach dem Physiker Wilhelm Wien, ist ein wichtiger Bestandteil vieler Massenspektrometer. Er dient als Geschwindigkeitsfilter, indem er ein elektrisches und ein magnetisches Feld überlagert.

Highlight: Der Wien-Filter ermöglicht die Selektion von Ionen mit einer bestimmten Geschwindigkeit, was die Präzision der Massenbestimmung erheblich verbessert.

Die Funktionsweise des Wien-Filters basiert auf dem Gleichgewicht zwischen elektrischer und magnetischer Kraft:

E · q = q · v · B

Hierbei ist E die elektrische Feldstärke, q die Ladung des Ions, v seine Geschwindigkeit und B die magnetische Flussdichte.

Vocabulary: Der anomale Hall-Effekt tritt in ferromagnetischen Materialien auf und führt zu einer stärkeren Hall-Spannung als beim normalen Hall-Effekt.

Die Entwicklung von Massenspektrometern und die Verfeinerung der zugrunde liegenden Techniken haben wesentlich zum Fortschritt in der analytischen Chemie und der Materialwissenschaft beigetragen. Sie ermöglichen präzise Messungen der Zusammensetzung und Struktur von Substanzen auf atomarer und molekularer Ebene.

PHYSIK KLAUSUR
2.2
2.3
Lorentzkraft
3.g.v
Befindet sich ein Stromdurchflossener
Leiter in einem Magnetfeld, wirkt auf
dem Leiter eine Kraft.

Öffnen

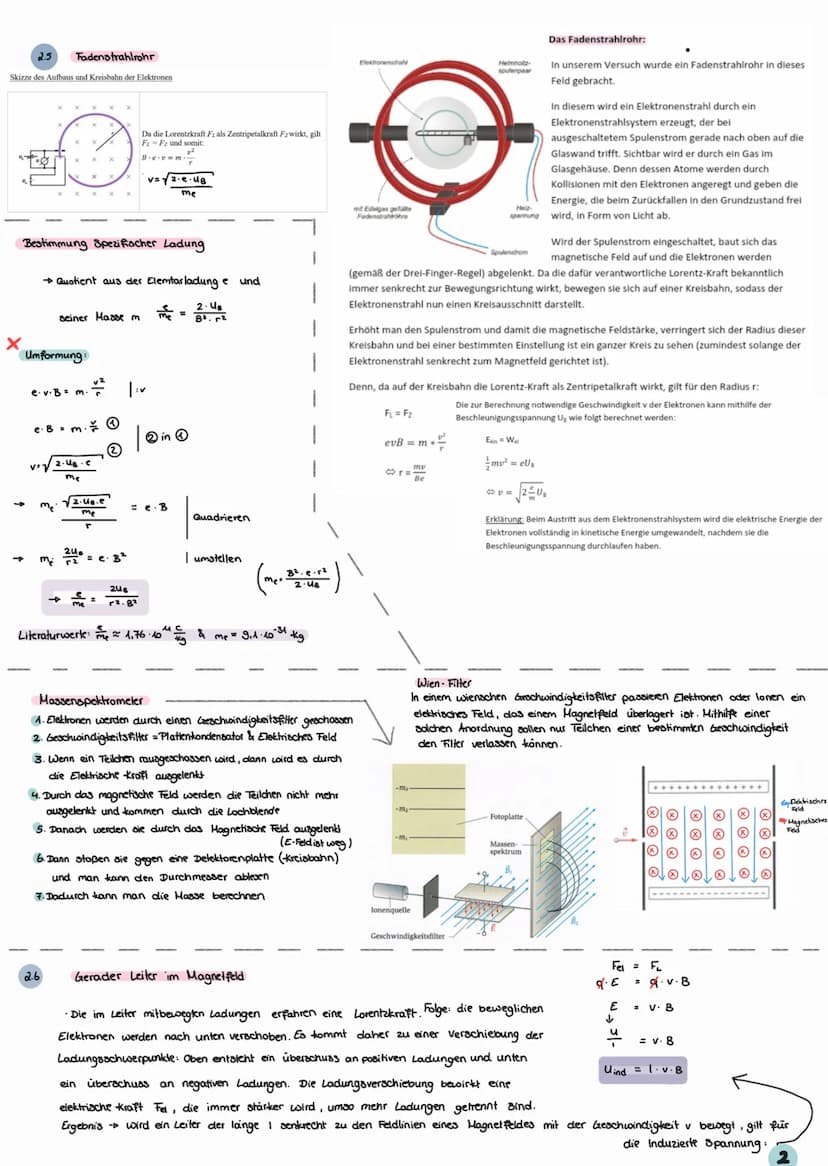

Fadenstrahlrohr und spezifische Ladung

Das Fadenstrahlrohr ist ein wichtiges Instrument in der Physik, das zur Demonstration der Bewegung von Elektronen im Magnetfeld und zur Bestimmung der spezifischen Ladung von Elektronen dient.

Definition: Das Fadenstrahlrohr ist eine Elektronenröhre, in der ein dünner Elektronenstrahl durch ein Magnetfeld abgelenkt wird und so die Wirkung der Lorentzkraft sichtbar macht.

Der Fadenstrahlrohr Aufbau besteht aus einer evakuierten Glasröhre, in der Elektronen erzeugt und beschleunigt werden. Ein umgebendes Helmholtz-Spulenpaar erzeugt ein homogenes Magnetfeld, das den Elektronenstrahl ablenkt.

Example: Wenn der Spulenstrom eingeschaltet wird, bewegen sich die Elektronen auf einer Kreisbahn. Der Radius dieser Bahn hängt von der Stärke des Magnetfeldes und der Geschwindigkeit der Elektronen ab.

Die Fadenstrahlrohr Formel zur Bestimmung der spezifischen Ladung e/m lautet:

e/m = 2U / (r²B²)

Hierbei ist U die Beschleunigungsspannung, r der Radius der Kreisbahn und B die magnetische Flussdichte.

Highlight: Die Bestimmung der spezifischen Ladung e/m war historisch von großer Bedeutung für die Entwicklung der Atomphysik und das Verständnis der Elektronenstruktur.

Die Fadenstrahlrohr Funktion basiert auf der Wechselwirkung zwischen dem Elektronenstrahl und dem Magnetfeld. Durch Variation der Beschleunigungsspannung und der Magnetfeldstärke können verschiedene Aspekte der Elektronenbewegung untersucht werden.

PHYSIK KLAUSUR
2.2
2.3
Lorentzkraft
3.g.v
Befindet sich ein Stromdurchflossener
Leiter in einem Magnetfeld, wirkt auf
dem Leiter eine Kraft.

Öffnen
