Das magnetische Feld und die Lorentzkraft sind zentrale Konzepte in der Physik. Magnetfelder entstehen zwischen den Polen magnetischer Materialien und können durch Feldlinien visualisiert werden. Geladene Teilchen im Magnetfeld erfahren die Lorentzkraft, die senkrecht zur Bewegungsrichtung wirkt und zu kreisförmigen Bahnen führen kann. Die Stärke und Richtung der Lorentzkraft hängen von der Ladung, Geschwindigkeit und dem Magnetfeld ab. Wichtige Anwendungen sind der Leiterschaukelversuch und die Ablenkung von Elektronen im Magnetfeld.

• Magnetfelder haben Nord- und Südpole, wobei sich ungleichnamige Pole anziehen und gleichnamige abstoßen.
• Die Feldliniendichte gibt Aufschluss über die Feldstärke, die bei Stabmagneten an den Polen am größten ist.
Hufeisenmagnete erzeugen ein homogenes Magnetfeld zwischen ihren Polen.
• Die Lorentzkraft bewirkt bei geladenen Teilchen im Magnetfeld eine Kreisbewegung, wenn sie senkrecht zur Bewegungsrichtung wirkt.
• Zur Bestimmung der Lorentzkraft-Richtung werden die Rechte-Hand-Regel für positive und die Linke-Hand-Regel für negative Ladungen verwendet.

25.5.2021

3758

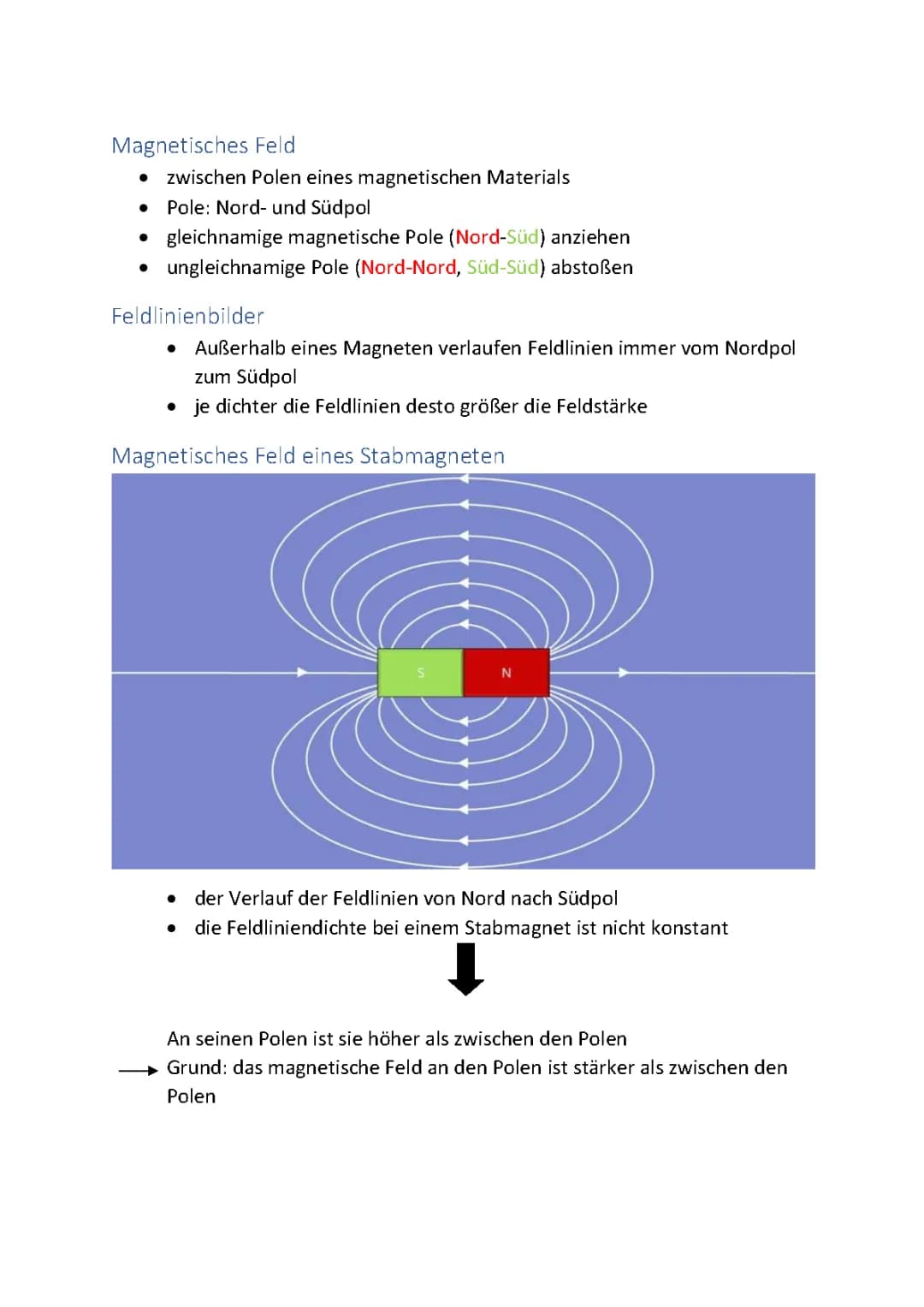

Magnetisches Feld
● zwischen Polen eines magnetischen Materials
Pole: Nord- und Südpol
gleichnamige magnetische Pole (Nord-Süd) anziehen
ung

Magnetisches Feld und seine Eigenschaften

Das magnetische Feld ist ein fundamentales Konzept in der Physik, das zwischen den Polen magnetischer Materialien auftritt. Es zeichnet sich durch charakteristische Eigenschaften aus, die für das Verständnis magnetischer Phänomene entscheidend sind.

Zunächst ist es wichtig zu verstehen, dass Magnete immer zwei Pole besitzen: einen Nordpol und einen Südpol. Diese Pole zeigen ein interessantes Verhalten in Bezug auf ihre Wechselwirkungen. Gleichnamige magnetische Pole, also Nord-Nord oder Süd-Süd, stoßen sich gegenseitig ab. Im Gegensatz dazu ziehen sich ungleichnamige Pole, also Nord-Süd, an. Dieses Verhalten ist grundlegend für viele magnetische Phänomene und Anwendungen.

Um magnetische Felder zu visualisieren und zu verstehen, bedient man sich der Feldlinienbilder. Diese Feldlinien verlaufen außerhalb eines Magneten immer vom Nordpol zum Südpol. Ein wichtiger Aspekt dieser Darstellung ist die Dichte der Feldlinien: Je dichter die Feldlinien angeordnet sind, desto größer ist die magnetische Feldstärke an dieser Stelle.

Highlight: Die Dichte der Feldlinien ist ein direkter Indikator für die Stärke des magnetischen Feldes an einem bestimmten Punkt.

Betrachten wir nun das magnetische Feld eines Stabmagneten genauer. Der Verlauf der Feldlinien von Nord- nach Südpol ist charakteristisch, jedoch ist die Feldliniendichte nicht überall gleich. An den Polen des Stabmagneten ist die Dichte der Feldlinien höher als zwischen den Polen. Dies bedeutet, dass das magnetische Feld an den Polen stärker ist als im mittleren Bereich des Magneten.

Definition: Die Feldliniendichte beschreibt die Anzahl der Feldlinien pro Flächeneinheit und ist ein Maß für die Stärke des magnetischen Feldes.

Diese Eigenschaften des magnetischen Feldes sind fundamental für das Verständnis komplexerer magnetischer Phänomene und bilden die Grundlage für viele technische Anwendungen, von einfachen Kompassnadeln bis hin zu hochkomplexen Geräten wie Teilchenbeschleunigern.

Magnetisches Feld
● zwischen Polen eines magnetischen Materials
Pole: Nord- und Südpol
gleichnamige magnetische Pole (Nord-Süd) anziehen
ung

Öffnen

Magnetfelder von Hufeisenmagneten und Stabmagneten

In diesem Abschnitt betrachten wir die spezifischen Eigenschaften der magnetischen Felder von Hufeisenmagneten und Stabmagneten sowie ihre Wechselwirkungen.

Das magnetische Feld eines Hufeisenmagneten zeichnet sich durch eine besondere Eigenschaft aus: Es ist innerhalb des Hufeisens homogen. Dies bedeutet, dass das magnetische Feld in diesem Bereich konstant und ortsunabhängig ist. Die Feldlinien verlaufen parallel zueinander und haben einen gleichmäßigen Abstand. Daraus folgt, dass die Feldstärke innerhalb dieses homogenen magnetischen Feldes an jeder Stelle gleich groß ist.

Highlight: Das homogene Magnetfeld eines Hufeisenmagneten macht ihn besonders nützlich für viele wissenschaftliche und technische Anwendungen, bei denen ein gleichmäßiges Magnetfeld benötigt wird.

Wenn wir nun zwei Stabmagnete betrachten, können wir interessante Wechselwirkungen beobachten. Diese Wechselwirkungen folgen den grundlegenden Prinzipien der magnetischen Anziehung und Abstoßung:

  1. Zwei gleich gepolte Magnete stoßen sich ab. Das bedeutet, wenn wir zwei Nordpole oder zwei Südpole einander nähern, werden sie sich gegenseitig abstoßen.

  2. Ungleichnamige magnetische Pole (Nord-Süd) ziehen sich an. Wenn wir also den Nordpol eines Magneten dem Südpol eines anderen Magneten nähern, werden sie sich anziehen.

  3. Gleichnamige Pole (Nord-Nord, Süd-Süd) stoßen sich ab. Dies ist eine Wiederholung des ersten Punktes, aber es ist wichtig, dieses Prinzip zu betonen.

Example: Stellen Sie sich vor, Sie haben zwei Stabmagnete. Wenn Sie die beiden Nordpole aufeinander zu bewegen, werden Sie einen Widerstand spüren, da sich die Magnete abstoßen. Drehen Sie einen der Magnete um, sodass sich Nord- und Südpol gegenüberstehen, werden Sie eine Anziehungskraft spüren.

Diese Eigenschaften und Wechselwirkungen von Hufeisenmagneten und Stabmagneten sind grundlegend für das Verständnis komplexerer magnetischer Phänomene und finden in vielen praktischen Anwendungen Verwendung, von einfachen Kühlschrankmagneten bis hin zu hochpräzisen wissenschaftlichen Instrumenten.

Magnetisches Feld
● zwischen Polen eines magnetischen Materials
Pole: Nord- und Südpol
gleichnamige magnetische Pole (Nord-Süd) anziehen
ung

Öffnen

Bewegte Ladung im magnetischen Feld und die Lorentzkraft

In diesem Abschnitt untersuchen wir das faszinierende Verhalten von bewegten Ladungen im Magnetfeld und die daraus resultierende Lorentzkraft. Dieses Phänomen ist von grundlegender Bedeutung für viele Bereiche der Physik und Technik.

Die Lorentzkraft ist eine Kraft, die auf bewegte elektrische Ladungen in einem Magnetfeld wirkt. Eine ihrer bemerkenswertesten Eigenschaften ist, dass sie immer senkrecht zur Bewegungsrichtung der Ladung im Magnetfeld wirkt. Dies führt zu einigen interessanten Effekten, insbesondere wenn wir die Bewegung freier Elektronen in einem Magnetfeld betrachten.

Definition: Die Lorentzkraft ist die Kraft, die auf eine bewegte elektrische Ladung in einem Magnetfeld wirkt. Sie steht immer senkrecht zur Bewegungsrichtung der Ladung und zur Richtung des Magnetfeldes.

Wenn sich ein freies Elektron in einem Magnetfeld bewegt, lässt sich folgender Zusammenhang beobachten: Da der Vektor der Lorentzkraft stets senkrecht zum Geschwindigkeitsvektor steht, bleibt der Betrag der Geschwindigkeit des geladenen Teilchens konstant. Allerdings ändert sich durch den Einfluss der Lorentzkraft die Bewegungsrichtung.

In einem homogenen Magnetfeld, wo das Magnetfeld B überall gleich groß ist, bleibt bei konstanter Ladung, Geschwindigkeit und magnetischer Flussdichte auch der Betrag der Lorentzkraft konstant. Dies führt zu einem bemerkenswerten Effekt: Das Elektron bewegt sich auf einer Kreisbahn.

Highlight: Die konstante, senkrecht zur Bewegungsrichtung wirkende Lorentzkraft führt dazu, dass sich Elektronen in einem homogenen Magnetfeld auf Kreisbahnen bewegen.

Die Lorentzkraft wirkt in diesem Fall als Zentripetalkraft und hält das Elektron auf seiner Kreisbahn. Dies lässt sich mathematisch ausdrücken durch die Gleichung:

F_Z = F_L

m * v² / r = q * v * B

Dabei ist m die Masse des Elektrons, v seine Geschwindigkeit, r der Radius der Kreisbahn, q die Ladung des Elektrons und B die magnetische Flussdichte.

Example: Stellen Sie sich vor, Sie könnten ein einzelnes Elektron in einem starken, homogenen Magnetfeld beobachten. Sie würden sehen, wie es eine perfekte Kreisbahn beschreibt, wobei der Radius dieser Bahn von der Stärke des Magnetfeldes und der Geschwindigkeit des Elektrons abhängt.

Um die Richtung der Lorentzkraft zu bestimmen, verwendet man die Linke-Hand-Regel. Dabei zeigt der Daumen in Richtung der Geschwindigkeit v, der Zeigefinger in Richtung des Magnetfeldes B, und der Mittelfinger gibt dann die Richtung der Lorentzkraft an.

Diese Prinzipien der Bewegung geladener Teilchen im Magnetfeld und der Lorentzkraft sind fundamental für viele technische Anwendungen, von Teilchenbeschleunigern bis hin zu Elektronenmikroskopen.

Magnetisches Feld
● zwischen Polen eines magnetischen Materials
Pole: Nord- und Südpol
gleichnamige magnetische Pole (Nord-Süd) anziehen
ung

Öffnen

Die Lorentzkraft: Formel und Anwendungen

Die Lorentzkraft ist ein fundamentales Konzept in der Elektrodynamik und beschreibt die Kraft, die auf bewegte elektrische Ladungen in einem Magnetfeld wirkt. In diesem Abschnitt werden wir die mathematische Beschreibung der Lorentzkraft und ihre praktischen Anwendungen genauer betrachten.

Die Lorentzkraft Formel in ihrer einfachsten Form lautet:

F = q * v * B

Dabei steht F für die Lorentzkraft, q für die Ladung des bewegten Teilchens, v für dessen Geschwindigkeit und B für die magnetische Flussdichte. Es ist wichtig zu beachten, dass diese Formel nur gilt, wenn sich die Ladung senkrecht zum Magnetfeld bewegt.

Highlight: Die Lorentzkraft ist am größten, wenn sich die Ladung senkrecht zu den magnetischen Feldlinien bewegt. Bewegt sich das geladene Teilchen parallel zu den Magnetfeldlinien, wirkt keine Lorentzkraft.

Für den allgemeineren Fall, bei dem sich die Ladungen unter einem Winkel α zu den Magnetfeldlinien bewegen, gilt die erweiterte Formel:

F = q * v * B * sin(α)

Diese Formel berücksichtigt den Winkel zwischen der Bewegungsrichtung des Teilchens und den magnetischen Feldlinien.

Example: Stellen Sie sich ein Elektron vor, das sich mit einer Geschwindigkeit von 10^6 m/s in einem Magnetfeld mit einer Flussdichte von 0,1 T bewegt. Wenn es sich senkrecht zu den Feldlinien bewegt, würde die Lorentzkraft F = 1,6 * 10^-19 C * 10^6 m/s * 0,1 T = 1,6 * 10^-14 N betragen.

Die Richtung der Lorentzkraft kann mithilfe der Drei-Finger-Regel bestimmt werden:

  1. Für bewegte positive Ladungen verwendet man die Rechte-Hand-Regel.
  2. Für bewegte negative Ladungen kann man entweder die Rechte-Hand-Regel umdenken oder die Linke-Hand-Regel verwenden.

Bei der Rechten-Hand-Regel zeigt der Daumen in die Bewegungsrichtung der geladenen Teilchen (Ursache), der Zeigefinger in Richtung der Magnetfeldlinien (Vermittlung) und der Mittelfinger gibt die Richtung der Lorentzkraft an (Wirkung).

Vocabulary: Die "technische Stromrichtung" beschreibt den Stromfluss von Plus nach Minus, während die "physikalische Stromrichtung" den tatsächlichen Fluss der Elektronen von Minus nach Plus beschreibt.

Ein klassisches Beispiel für die Anwendung der Lorentzkraft ist der Leiterschaukelversuch. Hierbei wird ein stromdurchflossener Leiter in ein homogenes Magnetfeld gebracht. Die auf die bewegten Ladungen im Leiter wirkende Lorentzkraft führt zu einer Auslenkung des Leiters.

Die Lorentzkraft findet in vielen technischen Anwendungen Verwendung, darunter:

  1. Teilchenbeschleuniger: Hier wird die Lorentzkraft genutzt, um geladene Teilchen auf hohe Geschwindigkeiten zu beschleunigen.
  2. Massenspektrometer: Die Lorentzkraft wird verwendet, um Ionen nach ihrem Masse-zu-Ladung-Verhältnis zu trennen.
  3. Elektromotoren: Die Lorentzkraft treibt den Rotor in Elektromotoren an.

Das Verständnis der Lorentzkraft und ihrer Anwendungen ist entscheidend für viele Bereiche der modernen Physik und Technik.

Magnetisches Feld
● zwischen Polen eines magnetischen Materials
Pole: Nord- und Südpol
gleichnamige magnetische Pole (Nord-Süd) anziehen
ung

Öffnen

Der Leiterschaukelversuch: Demonstration der Lorentzkraft

Der Leiterschaukelversuch ist ein klassisches Experiment in der Physik, das die Wirkung der Lorentzkraft auf einen stromdurchflossenen Leiter in einem Magnetfeld anschaulich demonstriert. Dieser Versuch ist von großer Bedeutung, da er die theoretischen Konzepte der Lorentzkraft in eine praktische, beobachtbare Anwendung überführt.

Der Aufbau des Experiments ist relativ einfach:

  1. Ein gerader, beweglicher Leiter wird horizontal zwischen den Polen eines starken Permanentmagneten oder Elektromagneten aufgehängt. Dieser Magnet erzeugt ein möglichst homogenes Magnetfeld.

  2. Der Leiter ist so aufgehängt, dass er frei schwingen kann, ähnlich wie eine Schaukel.

  3. An den Leiter wird eine Stromquelle angeschlossen, sodass ein elektrischer Strom durch den Leiter fließen kann.

Highlight: Das Besondere an diesem Versuch ist, dass er die Wechselwirkung zwischen elektrischem Strom und Magnetfeld direkt sichtbar macht.

Wenn nun ein Strom durch den Leiter fließt, geschieht Folgendes:

  1. Die bewegten Ladungsträger im Leiter (Elektronen) erfahren im Magnetfeld die Lorentzkraft.

  2. Da der Leiter fest ist und die Elektronen sich nicht aus ihm herausbewegen können, überträgt sich die Kraft auf den gesamten Leiter.

  3. Als Resultat wird der Leiter aus seiner Ruheposition ausgelenkt und beginnt zu schwingen.

Example: Stellen Sie sich vor, Sie sehen den Leiter plötzlich aus seiner Ruheposition "springen", sobald der Strom eingeschaltet wird. Die Richtung dieser Bewegung hängt von der Stromrichtung und der Orientierung des Magnetfeldes ab.

Die Richtung der Auslenkung kann mit der Rechten-Hand-Regel vorhergesagt werden:

  • Der Daumen zeigt in Richtung des technischen Stromflusses (von + nach -).
  • Der Zeigefinger zeigt in Richtung des Magnetfeldes (von Nord nach Süd).
  • Der Mittelfinger zeigt dann in die Richtung der resultierenden Kraft auf den Leiter.

Vocabulary: Der "technische Stromfluss" ist eine Konvention, bei der man sich vorstellt, dass der Strom vom Pluspol zum Minuspol fließt, obwohl die Elektronen tatsächlich in die entgegengesetzte Richtung wandern.

Durch Umkehren der Stromrichtung oder des Magnetfeldes kann man die Richtung der Kraft und damit die Auslenkung des Leiters umkehren. Dies demonstriert eindrucksvoll die Abhängigkeit der Lorentzkraft von der Orientierung von Strom und Magnetfeld.

Der Leiterschaukelversuch hat große Bedeutung für das Verständnis der Funktionsweise von Elektromotoren. In einem Elektromotor wird im Prinzip derselbe Effekt genutzt, nur dass dort der Leiter (in Form einer Spule) so angeordnet ist, dass die Lorentzkraft eine Rotationsbewegung erzeugt.

Definition: Ein Elektromotor ist eine Maschine, die elektrische Energie in mechanische Energie umwandelt, indem sie die Lorentzkraft auf stromdurchflossene Leiter in einem Magnetfeld nutzt.

Dieser Versuch verdeutlicht somit nicht nur die grundlegenden Prinzipien der Elektrodynamik, sondern bildet auch die Basis für das Verständnis vieler technischer Anwendungen, von einfachen Elektromotoren bis hin zu komplexen elektromagnetischen Systemen.
