Grundlagen von elekromagnetismus

Resonanzkatastrophe: Brücken, Soldaten und Beispiele

Öffnen

Resonanzkatastrophe: Brücken, Soldaten und Beispiele
user profile picture

Lernzettel

@anneke.marlene

·

256 Follower

Follow

Ein umfassender Überblick über Resonanzkatastrophen und deren Auswirkungen in verschiedenen Kontexten, mit besonderem Fokus auf Brücken und akustische Phänomene.

Hauptpunkte:

  • Die Resonanzkatastrophe tritt auf, wenn Schwingungssysteme mit ihrer Eigenfrequenz angeregt werden
  • Berühmtes Beispiel ist der Einsturz der Tacoma Narrows Bridge
  • In der Akustik kann Resonanz zum Zerbrechen von Gläsern führen
  • Resonanzkatastrophen entstehen, wenn die zugeführte Schwingungsenergie die Verlustenergie übersteigt
  • Präventive Maßnahmen sind essentiell zur Vermeidung von Resonanzkatastrophen

9.11.2021

1269

Resonanzkatastrophe Resonanz in der Akustik Einleitung Eine Person schreit derart laut, dass sämtliche Gläser zu Bruch gehen, ein Szenario d

Öffnen

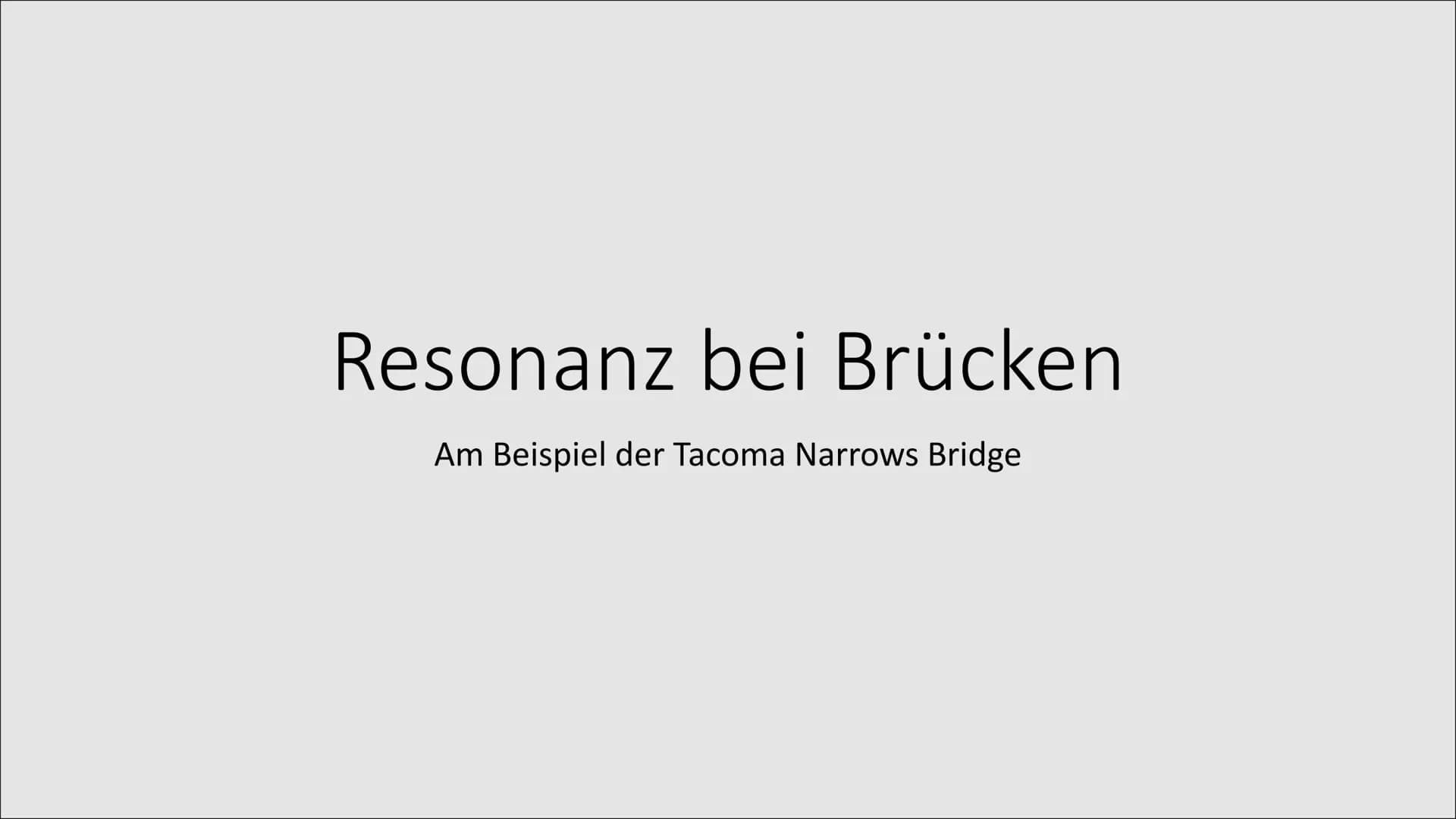

Resonanz bei Brücken

Diese Seite führt das Beispiel der Tacoma Narrows Bridge ein, um die Auswirkungen von Resonanz auf große Bauwerke zu demonstrieren. Die Tacoma Bridge ist ein klassisches Beispiel für eine Resonanzkatastrophe in der Ingenieurtechnik.

Example: Die Tacoma Narrows Bridge ist ein berühmtes Beispiel für eine Brücke durch Gleichschritt eingestürzt.

Resonanzkatastrophe Resonanz in der Akustik Einleitung Eine Person schreit derart laut, dass sämtliche Gläser zu Bruch gehen, ein Szenario d

Öffnen

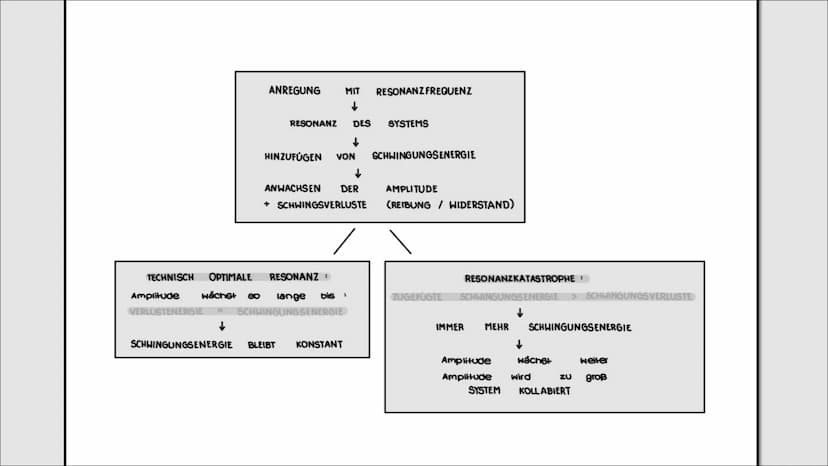

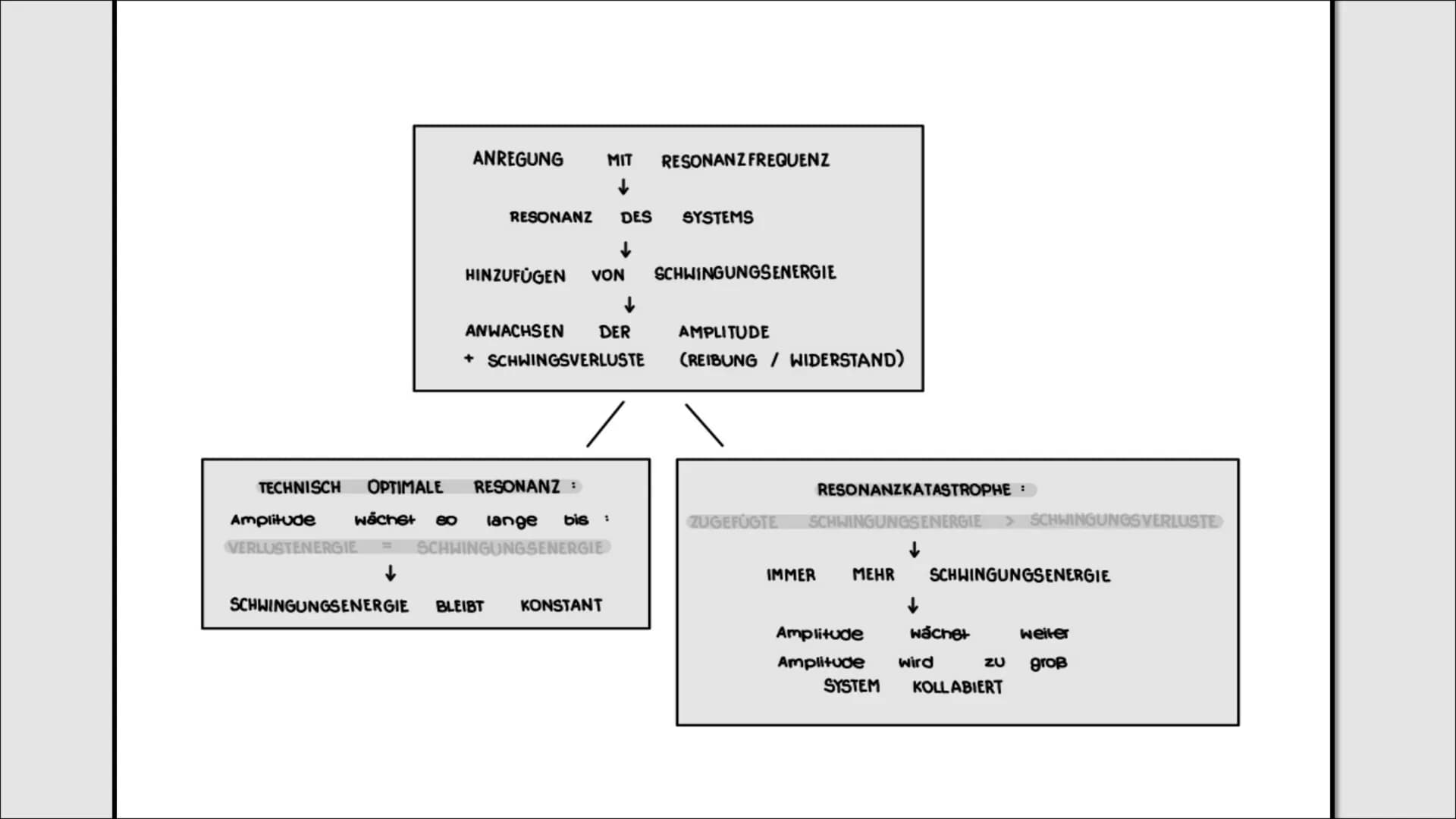

Mechanismus der Resonanzkatastrophe

Diese Seite erklärt den Prozess der Resonanzkatastrophe anhand eines Flussdiagramms:

  1. Anregung mit Resonanzfrequenz führt zur Resonanz des Systems
  2. Hinzufügen von Schwingungsenergie lässt die Amplitude anwachsen
  3. Bei technisch optimaler Resonanz gleichen sich Verlustenergie und Schwingungsenergie aus
  4. Bei einer Resonanzkatastrophe übersteigt die zugeführte Schwingungsenergie die Verluste
  5. Die Amplitude wächst weiter an, bis sie zu groß wird und das System kollabiert

Highlight: Der entscheidende Unterschied zwischen optimaler Resonanz und einer Katastrophe liegt im Verhältnis von zugeführter Energie zu Energieverlusten.

Resonanzkatastrophe Resonanz in der Akustik Einleitung Eine Person schreit derart laut, dass sämtliche Gläser zu Bruch gehen, ein Szenario d

Öffnen

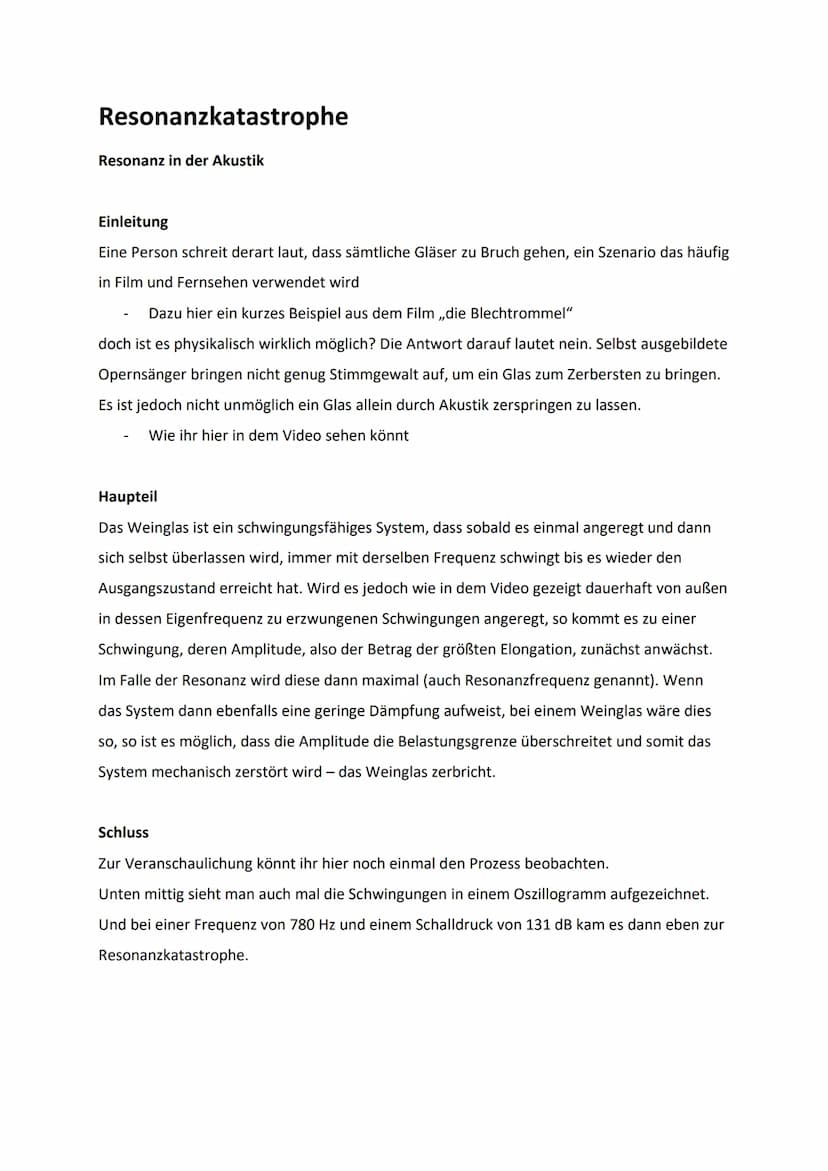

Einführung in die Resonanzkatastrophe

Die Präsentation beginnt mit einer Einführung in das Konzept der Resonanzkatastrophe, insbesondere im Kontext der Akustik. Es wird ein populäres Szenario aus Filmen diskutiert, in dem eine Person durch lautes Schreien Gläser zerbricht.

Highlight: Obwohl dieses Szenario in der Realität nicht möglich ist, kann Glas tatsächlich durch akustische Resonanz zum Zerbersten gebracht werden.

Ein Video demonstriert, wie ein Weinglas durch gezielte Schallwellen zerstört wird. Dies führt zur Erklärung des physikalischen Prinzips der Resonanz.

Definition: Eigenfrequenz ist die natürliche Schwingungsfrequenz eines Systems, bei der es nach einmaliger Anregung schwingt.

Vocabulary: Resonanzfrequenz ist die Frequenz, bei der die Amplitude einer erzwungenen Schwingung maximal wird.

Die Präsentation erklärt, dass bei anhaltender Anregung in der Eigenfrequenz und geringer Dämpfung die Amplitude so stark anwachsen kann, dass das System zerstört wird - dies ist die Resonanzkatastrophe.

Example: Ein Weinglas zerbricht bei einer Frequenz von 780 Hz und einem Schalldruck von 131 dB.

Resonanzkatastrophe Resonanz in der Akustik Einleitung Eine Person schreit derart laut, dass sämtliche Gläser zu Bruch gehen, ein Szenario d

Öffnen

Oszillogramm und Versuchsbeschreibung

Diese Seite zeigt ein Oszillogramm, das Schwingungen im Bereich von 0-800 Hz darstellt. Es illustriert, wie verschiedene Frequenzen und Schalldrücke visualisiert werden können.

Example: Das Oszillogramm zeigt, wie bei einer bestimmten Frequenz (z.B. 780 Hz) und einem hohen Schalldruck (131 dB) eine Resonanzkatastrophe auftreten kann, die zum Zerbrechen eines Glases führt.

Highlight: Die Visualisierung von Schwingungen durch Oszillogramme ist ein wichtiges Werkzeug zur Analyse und Vorhersage von Resonanzeffekten.

Resonanzkatastrophe Resonanz in der Akustik Einleitung Eine Person schreit derart laut, dass sämtliche Gläser zu Bruch gehen, ein Szenario d

Öffnen

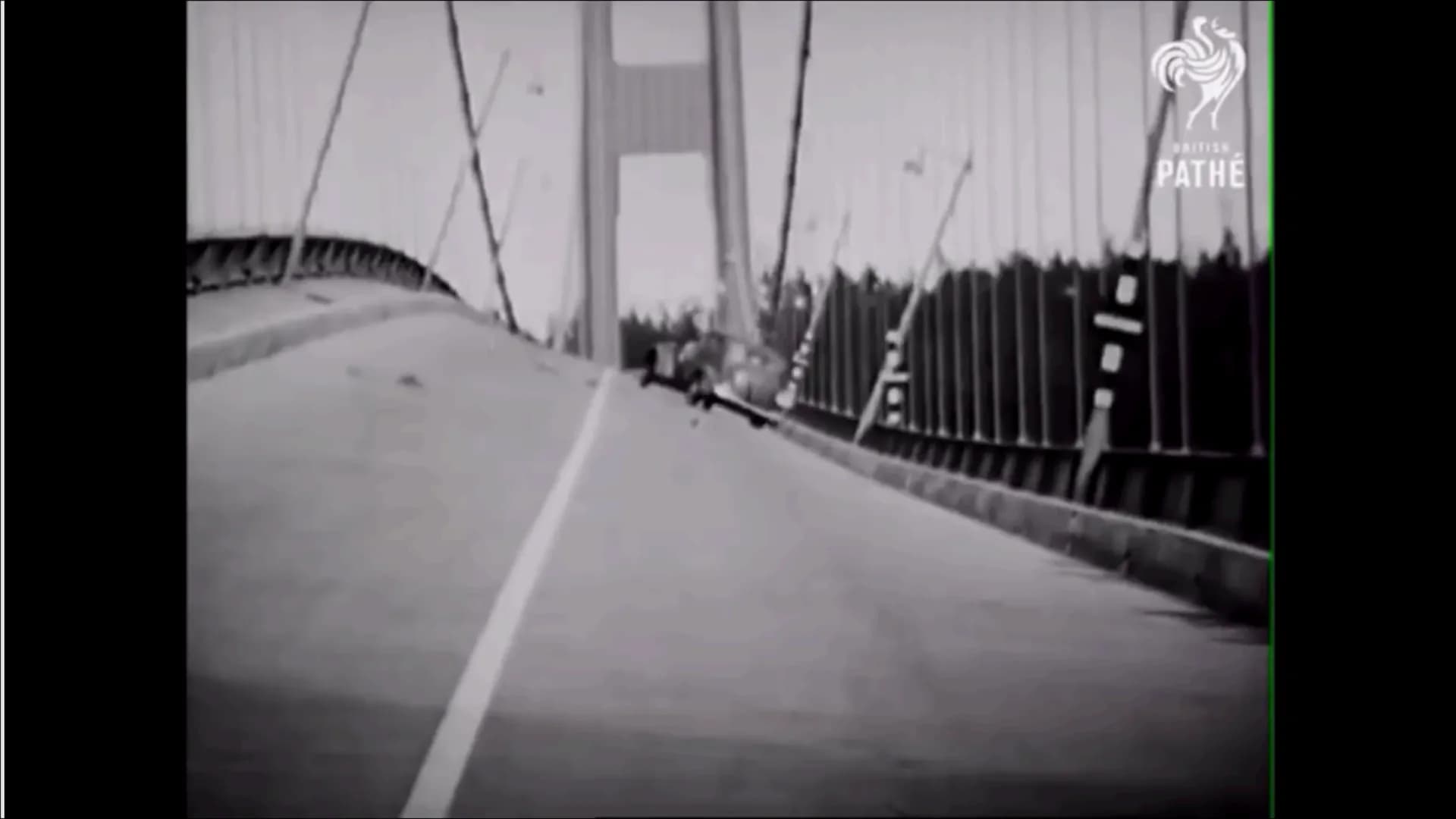

Video der Tacoma Narrows Bridge

Ein historisches Video zeigt den dramatischen Einsturz der Tacoma Narrows Bridge. Dieses visuelle Beispiel verdeutlicht die zerstörerische Kraft der Resonanz bei großen Strukturen.

Highlight: Das Video der Tacoma Bridge ist ein eindrucksvolles Dokument einer Resonanzkatastrophe und wird oft als Lehrmaterial verwendet.

Resonanzkatastrophe Resonanz in der Akustik Einleitung Eine Person schreit derart laut, dass sämtliche Gläser zu Bruch gehen, ein Szenario d

Öffnen

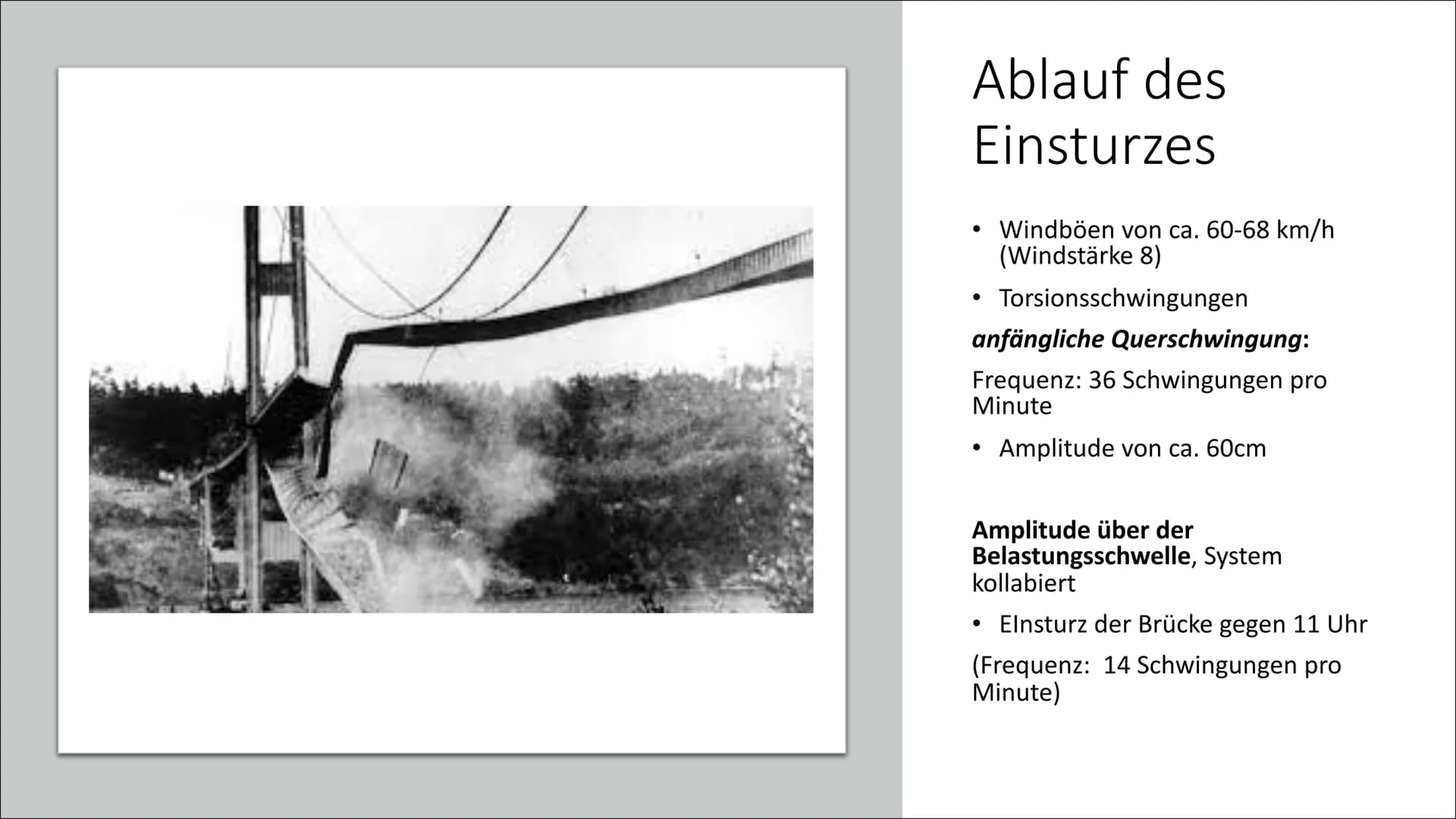

Ablauf des Einsturzes

Diese Seite beschreibt detailliert den Ablauf des Einsturzes der Tacoma Narrows Bridge:

  1. Windböen von 60-68 km/h (Windstärke 8) verursachten Torsionsschwingungen
  2. Anfängliche Querschwingung mit einer Frequenz von 36 Schwingungen pro Minute und einer Amplitude von ca. 60 cm
  3. Die Amplitude überschritt die Belastungsschwelle
  4. Einsturz der Brücke gegen 11 Uhr mit einer Frequenz von 14 Schwingungen pro Minute

Highlight: Der Einsturz der Tacoma Bridge zeigt, wie selbst relativ schwache Windkräfte durch Resonanzeffekte katastrophale Folgen haben können.

Resonanzkatastrophe Resonanz in der Akustik Einleitung Eine Person schreit derart laut, dass sämtliche Gläser zu Bruch gehen, ein Szenario d

Öffnen

Quellenverzeichnis

Die letzte Seite listet die verwendeten Quellen auf, darunter Websites und Videos, die sich mit dem Thema Resonanzkatastrophe befassen. Diese Quellen bieten weitere Informationen und Beispiele zum Thema.

Highlight: Die Vielfalt der Quellen zeigt, dass das Thema Resonanzkatastrophe in verschiedenen Kontexten und Medien behandelt wird, von wissenschaftlichen Artikeln bis hin zu populärwissenschaftlichen Darstellungen.

Resonanzkatastrophe Resonanz in der Akustik Einleitung Eine Person schreit derart laut, dass sämtliche Gläser zu Bruch gehen, ein Szenario d

Öffnen

Grundbegriffe der Akustischen Resonanz

Diese Seite definiert wichtige Begriffe im Zusammenhang mit akustischer Resonanz:

Definition: Die Eigenfrequenz ist die Frequenz, mit der ein System nach einmaliger Anregung schwingen kann.

Definition: Die Resonanzfrequenz ist die Frequenz, bei der die Amplitude einer erzwungenen Schwingung maximal wird.

Definition: Dämpfung bezeichnet die Abnahme der Amplitude einer Schwingung.

Diese Begriffe sind entscheidend für das Verständnis akustischer Resonanzphänomene und deren potenzielle Auswirkungen.

Resonanzkatastrophe Resonanz in der Akustik Einleitung Eine Person schreit derart laut, dass sämtliche Gläser zu Bruch gehen, ein Szenario d

Öffnen

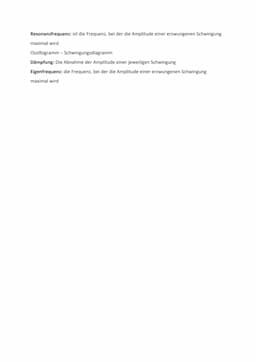

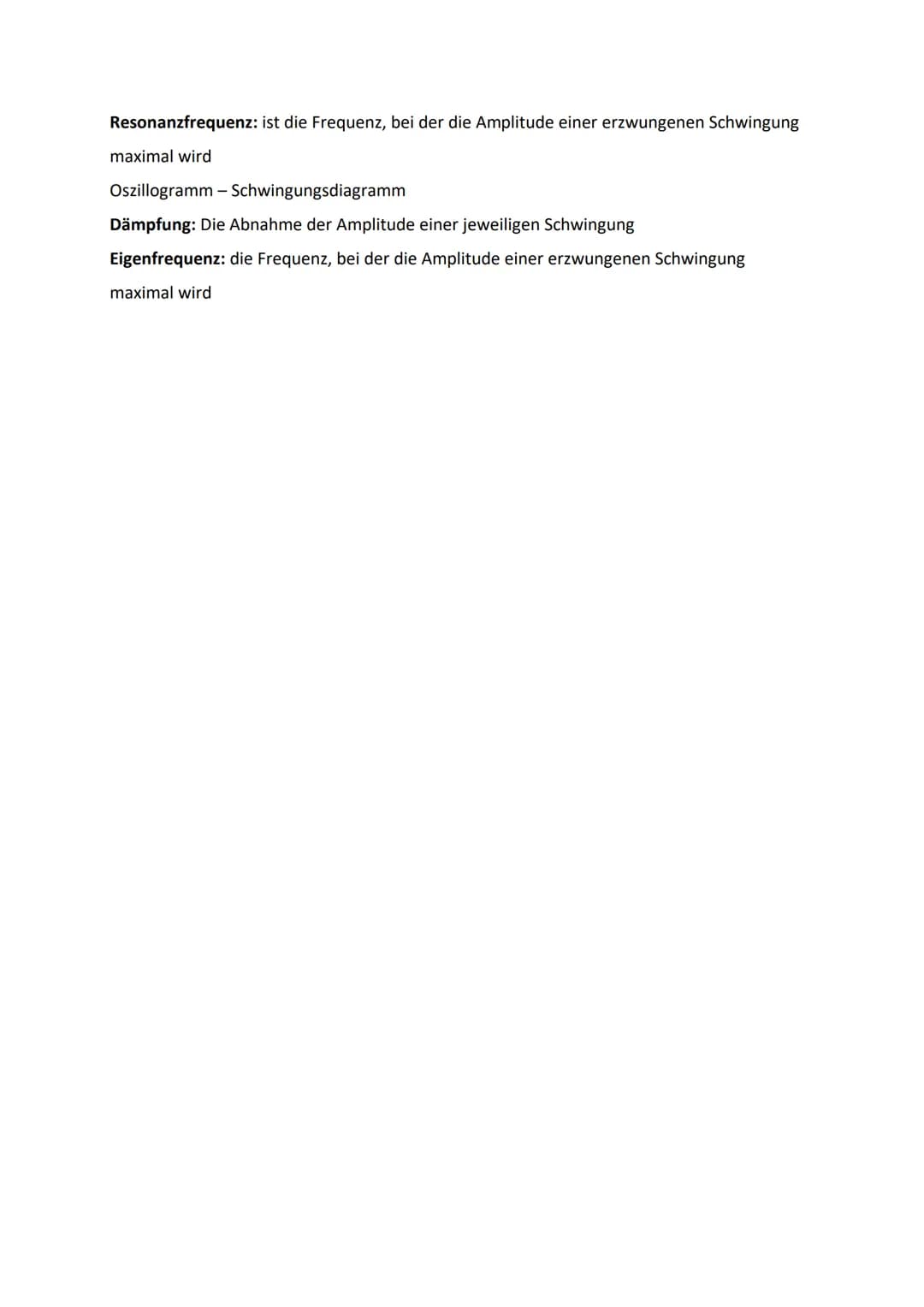

Grundlagen der Resonanz

Diese Seite definiert wichtige Begriffe im Zusammenhang mit Resonanz:

Definition: Resonanzfrequenz ist die Frequenz, bei der die Amplitude einer erzwungenen Schwingung maximal wird.

Vocabulary: Ein Oszillogramm ist ein Schwingungsdiagramm.

Definition: Dämpfung bezeichnet die Abnahme der Amplitude einer Schwingung.

Definition: Die Eigenfrequenz ist die natürliche Schwingungsfrequenz eines Systems.

Diese Definitionen bilden die Grundlage für das Verständnis der Resonanzkatastrophe und ihrer Auswirkungen auf verschiedene Systeme.

Resonanzkatastrophe Resonanz in der Akustik Einleitung Eine Person schreit derart laut, dass sämtliche Gläser zu Bruch gehen, ein Szenario d

Öffnen

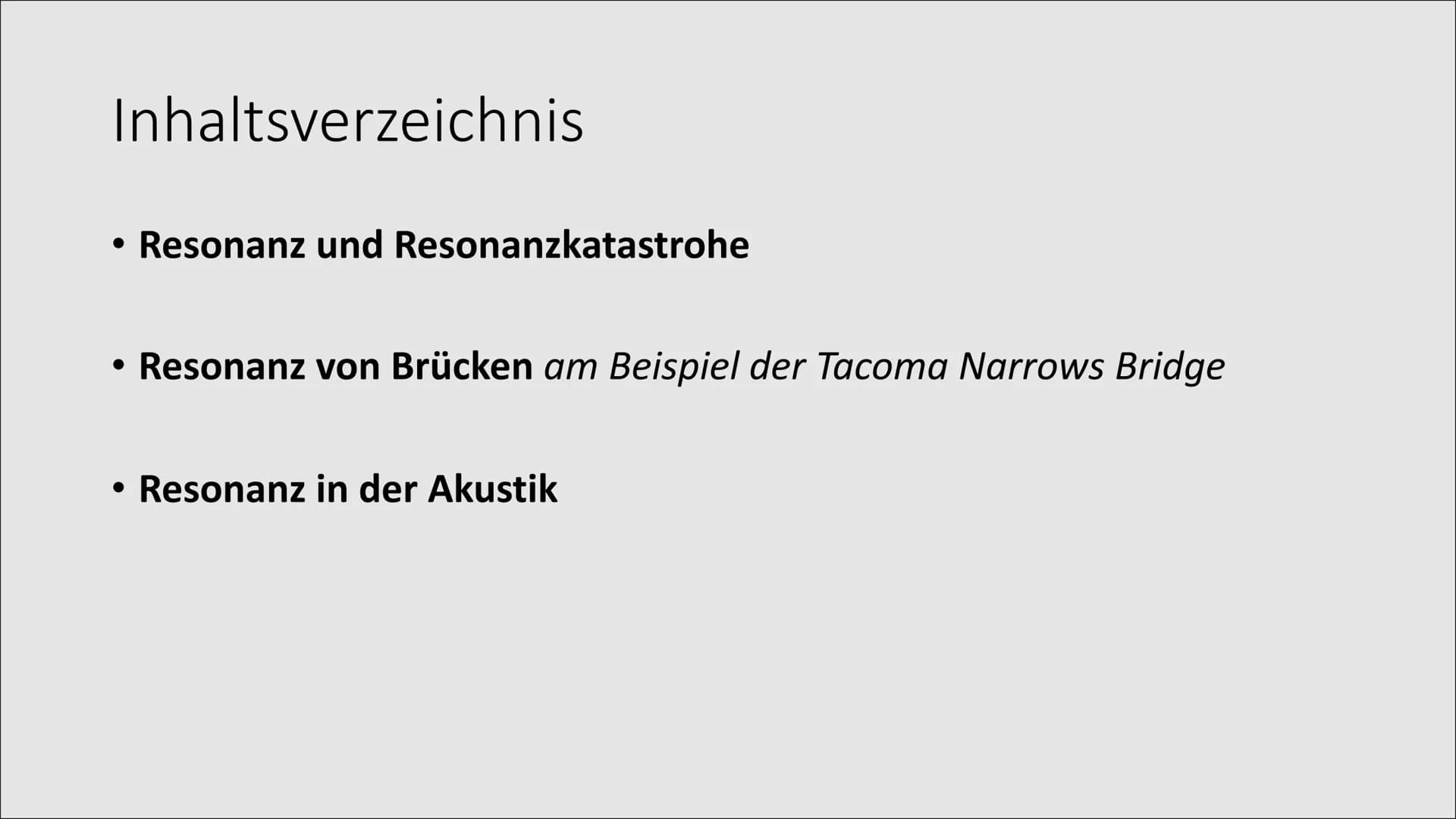

Inhaltsübersicht

Die Präsentation gliedert sich in folgende Hauptthemen:

  1. Resonanz und Resonanzkatastrophe
  2. Resonanz von Brücken am Beispiel der Tacoma Narrows Bridge
  3. Resonanz in der Akustik

Diese Struktur ermöglicht eine umfassende Betrachtung des Phänomens der Resonanz in verschiedenen Kontexten, von großen Bauwerken bis hin zu akustischen Phänomenen.
