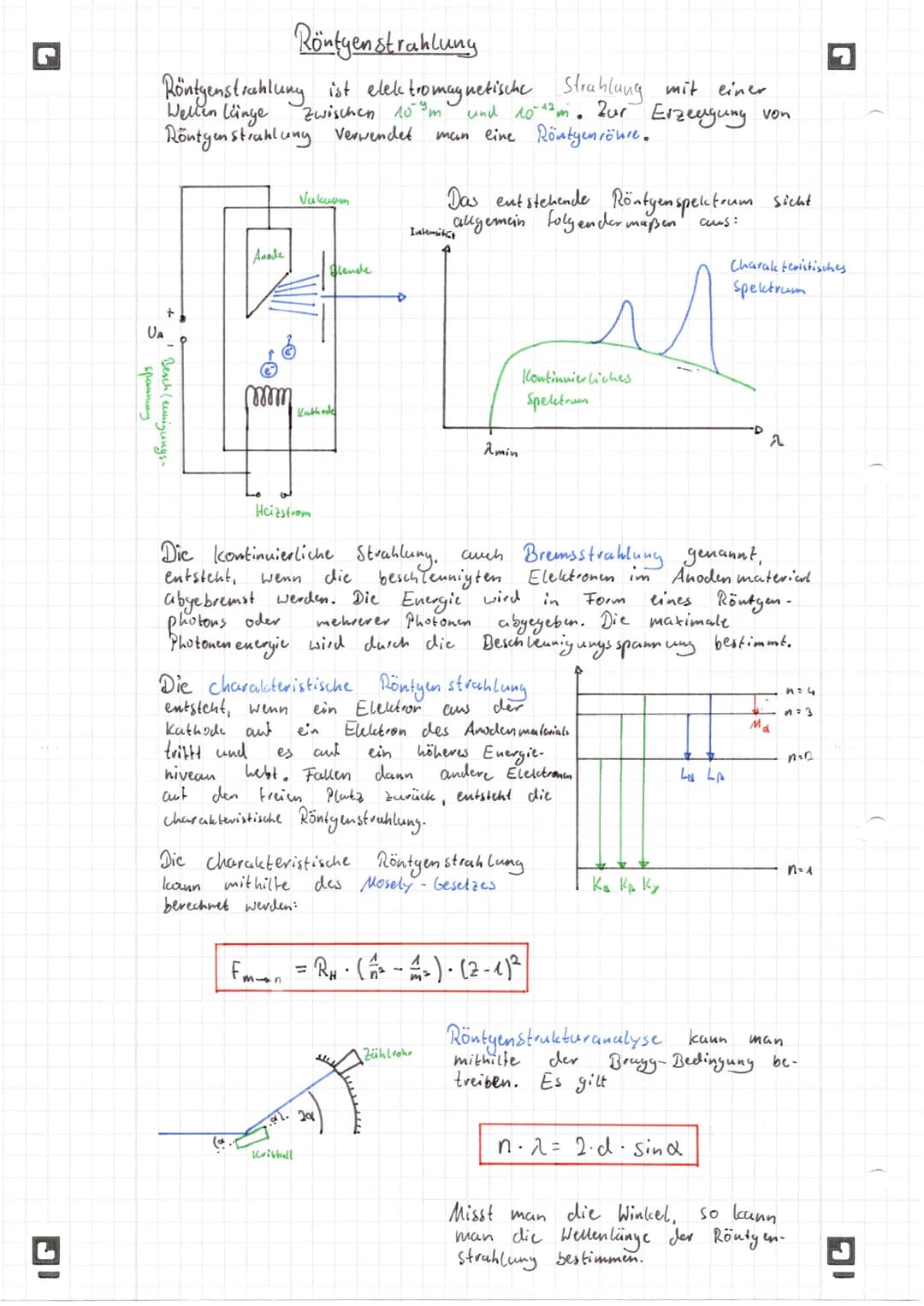

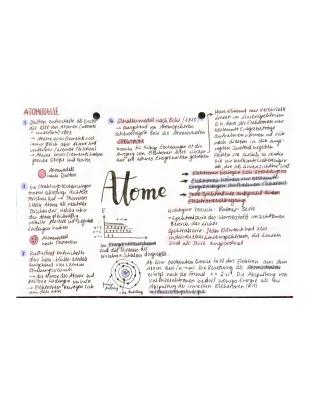

Röntgenstrahlung und ihre Erzeugung

Röntgenstrahlung ist eine Form elektromagnetischer Strahlung mit Wellenlängen zwischen 10⁻⁸ m und 10⁻¹² m. Zur Erzeugung von Röntgenstrahlung wird eine Röntgenröhre verwendet. In dieser werden Elektronen von einer Kathode zu einer Anode beschleunigt.

Vocabulary: Eine Röntgenröhre besteht aus einer Kathode (Elektronenquelle), einer Anode (Zielmaterial) und einem Vakuumgehäuse.

Es gibt zwei Hauptarten von Röntgenstrahlung:

Charakteristische Röntgenstrahlung: Diese entsteht, wenn ein beschleunigtes Elektron ein Elektron des Anodenmaterials auf ein höheres Energieniveau hebt. Wenn andere Elektronen auf den freien Platz zurückfallen, wird charakteristische Röntgenstrahlung emittiert.
Kontinuierliche Strahlung (Bremsstrahlung): Diese entsteht, wenn die beschleunigten Elektronen im Anodenmaterial abgebremst werden. Die Energie wird in Form von Röntgenphotonen abgegeben.

Highlight: Die maximale Photonenenergie der Bremsstrahlung wird durch die Beschleunigungsspannung in der Röntgenröhre bestimmt.

Das resultierende Röntgenspektrum setzt sich aus beiden Strahlungsarten zusammen und zeigt charakteristische Linien auf einem kontinuierlichen Hintergrund.

Das Moseley-Gesetz beschreibt die Energien der charakteristischen Röntgenstrahlung:

√ $v$ = R₁ · $Z - σ$ · $1/n₁² - 1/n₂²$

Hierbei ist R₁ die Rydberg-Konstante, Z die Ordnungszahl des Elements, σ die Abschirmkonstante und n₁, n₂ die Hauptquantenzahlen der beteiligten Elektronenschalen.

Example: Die Kα-Linie entsteht bei Übergängen von der L-Schale $n=2$ in die K-Schale $n=1$ .

Die Röntgenstrukturanalyse nutzt die Bragg-Reflexion zur Untersuchung von Kristallstrukturen. Die Bragg-Bedingung lautet:

n · λ = 2d · sin(θ)

Dabei ist n die Beugungsordnung, λ die Wellenlänge der Röntgenstrahlung, d der Netzebenenabstand im Kristall und θ der Glanzwinkel.

Definition: Der Glanzwinkel ist der Winkel zwischen einfallendem Strahl und Netzebene, bei dem konstruktive Interferenz auftritt.

Durch Messung der Winkel bei bekannter Kristallstruktur kann die Wellenlänge der Röntgenstrahlung bestimmt werden. Umgekehrt lassen sich bei bekannter Wellenlänge Rückschlüsse auf die Kristallstruktur ziehen.

Wir dachten schon, du fragst nie...

Röntgenstrahlung entsteht in einer Röntgenröhre, wenn beschleunigte Elektronen auf das Anodenmaterial treffen. Es gibt zwei Arten der Entstehung: Die Bremsstrahlung entsteht, wenn Elektronen im Material abgebremst werden und ihre Energie als Photonen abgeben. Die charakteristische Röntgenstrahlung entsteht hingegen, wenn ein beschleunigtes Elektron ein Elektron im Anodenmaterial auf ein höheres Energieniveau hebt und andere Elektronen auf den freien Platz zurückfallen.

Die kontinuierliche Röntgenstrahlung (Bremsstrahlung) entsteht durch Abbremsung der Elektronen im Anodenmaterial, wobei die Energie in Form von Photonen unterschiedlicher Energie abgegeben wird. Die charakteristische Röntgenstrahlung hingegen hat spezifische Energiewerte, die vom verwendeten Anodenmaterial abhängen. Diese entsteht, wenn Elektronen aus höheren Schalen in freie Plätze innerer Schalen zurückfallen, was mit dem Moseleyschen Gesetz beschrieben werden kann.

Bei der Röntgenstrukturanalyse nutzt man die Bragg-Reflexion, um Informationen über Kristallstrukturen zu gewinnen. Röntgenstrahlen werden an den Netzebenen eines Kristalls unter bestimmten Winkeln reflektiert, wobei die Bragg-Bedingung (nλ = 2d·sinα) erfüllt sein muss. Durch Messung der Glanzwinkel kann man entweder die Wellenlänge der Röntgenstrahlung bestimmen oder, wenn diese bekannt ist, Rückschlüsse auf die Netzebenenabstände im Kristall ziehen.

Röntgenstrahlung besteht aus Photonen mit Wellenlängen zwischen 10⁻¹⁰ und 10⁻¹² Meter. Sie ist eine Form elektromagnetischer Strahlung mit hoher Energie und großem Durchdringungsvermögen. Die Eigenschaften von Röntgenstrahlen umfassen ihre Fähigkeit, viele Materialien zu durchdringen, was sie für medizinische Bildgebung und Materialuntersuchungen wertvoll macht. Außerdem kann sie zur Strukturanalyse von Kristallen verwendet werden, da ihre Wellenlänge in der Größenordnung von Atomabständen liegt.
