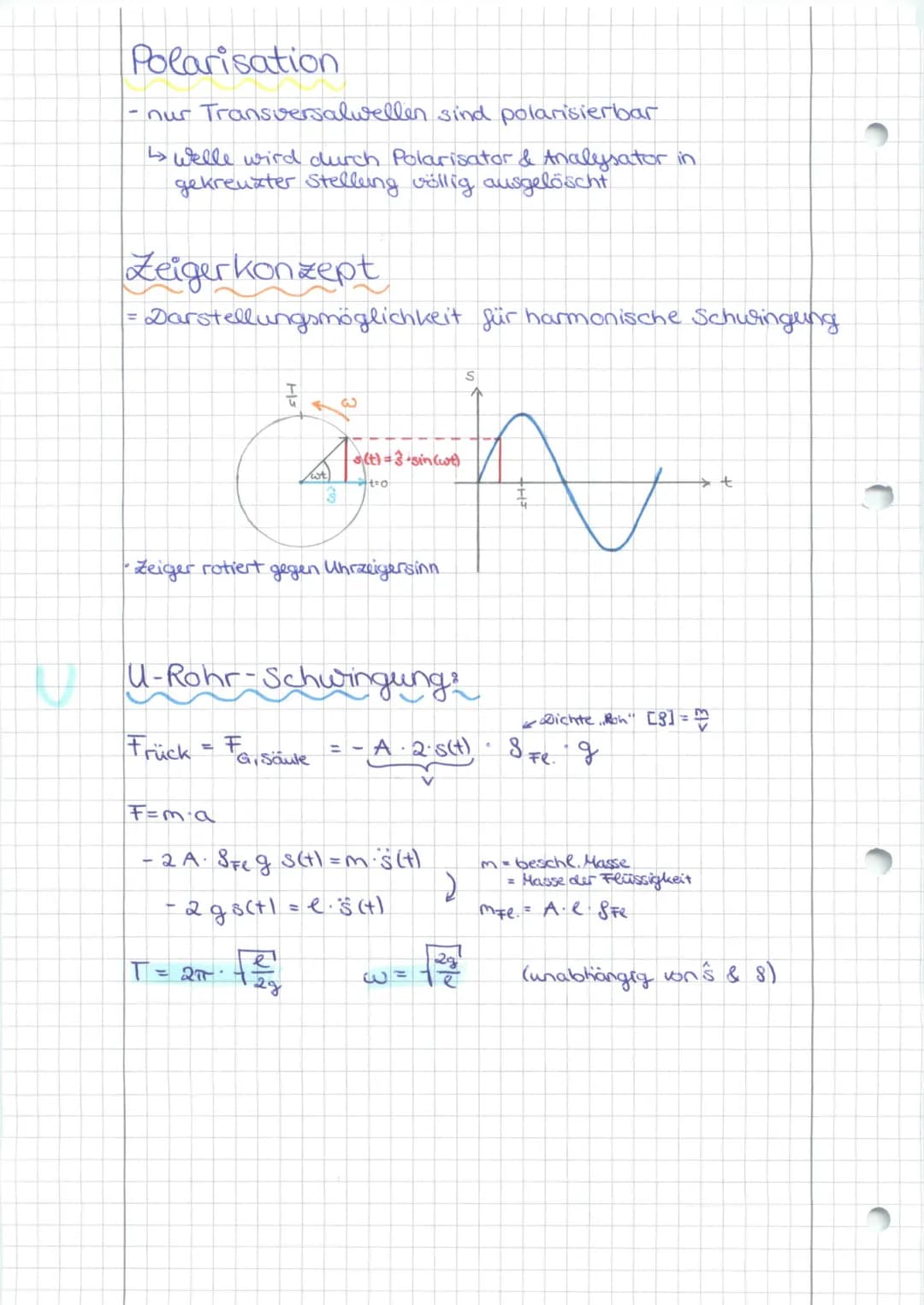

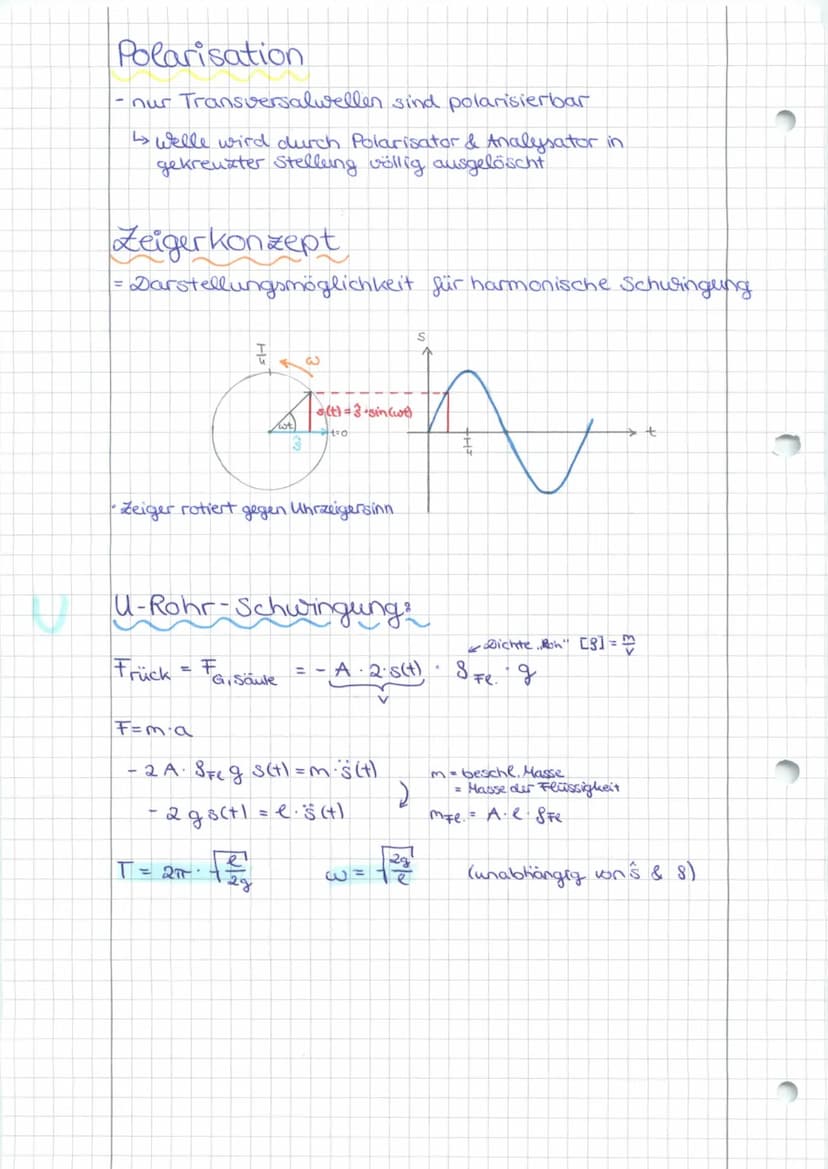

Spezielle Schwingungssysteme: U-Rohr-Schwingung

Die U-Rohr-Schwingung ist ein Beispiel für ein spezielles Schwingungssystem, das in der Fluidmechanik von Bedeutung ist. Bei diesem System oszilliert eine Flüssigkeit in einem U-förmigen Rohr um eine Gleichgewichtslage.

Die Rückstellkraft Frück in einem U-Rohr-Schwinger wird durch die Gewichtskraft der Flüssigkeitssäule bestimmt:

Frück = ρ · A · 2s(t) · g

Dabei ist ρ die Dichte der Flüssigkeit, A die Querschnittsfläche des Rohrs, s(t) die Auslenkung und g die Erdbeschleunigung.

Vocabulary: Fluidmechanik - Teilgebiet der Physik, das sich mit dem Verhalten von Flüssigkeiten und Gasen beschäftigt.

Die Bewegungsgleichung für die U-Rohr-Schwingung lautet:

-2ρAgs(t) = m · s''(t)

Daraus ergibt sich die Kreisfrequenz ω:

ω = √(2g/l)

Wobei l die Gesamtlänge der Flüssigkeitssäule im U-Rohr ist.

Highlight: Die Schwingungsdauer einer U-Rohr-Schwingung ist unabhängig von der Amplitude und der Dichte der Flüssigkeit, was sie zu einem interessanten Modellsystem macht.

Die U-Rohr-Schwingung demonstriert, wie mechanische Schwingungsprinzipien auf Flüssigkeitssysteme angewendet werden können und findet Anwendungen in verschiedenen Bereichen der Technik und Wissenschaft.

Example: U-Rohr-Manometer nutzen das Prinzip der U-Rohr-Schwingung zur Druckmessung in geschlossenen Systemen.

Das Verständnis solcher speziellen Schwingungssysteme erweitert das Konzept der mechanischen Schwingungen und zeigt ihre vielfältigen Erscheinungsformen in der Natur und Technik.

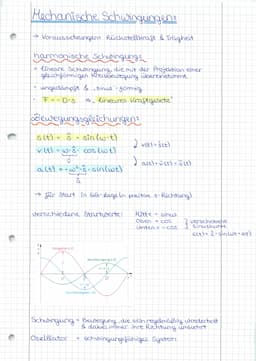

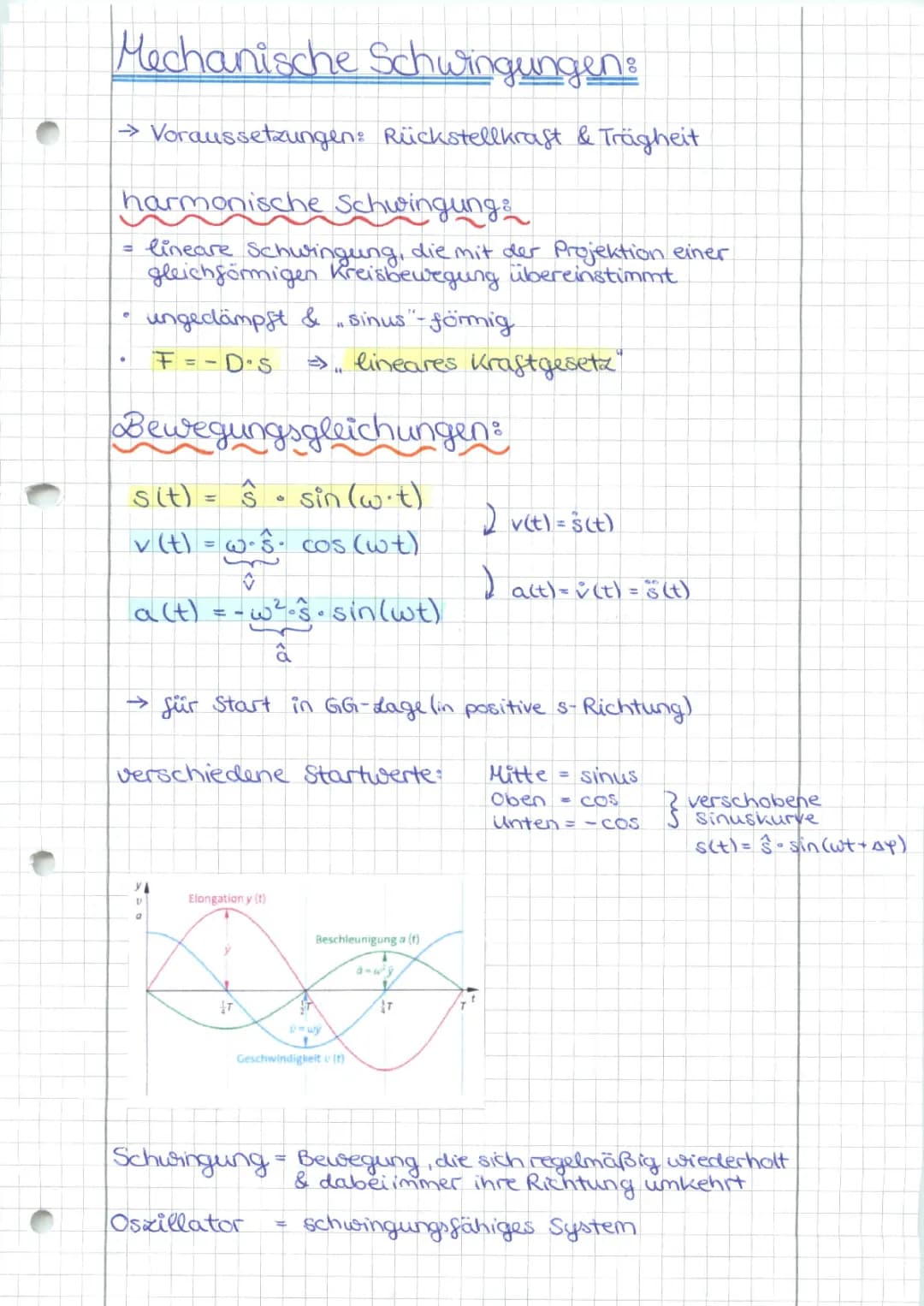

Grundlagen mechanischer Schwingungen

Mechanische Schwingungen sind periodische Bewegungen, die durch Rückstellkraft und Trägheit charakterisiert werden. Eine besondere Form ist die harmonische Schwingung, die einer Projektion einer gleichförmigen Kreisbewegung entspricht und durch sinusförmige Funktionen beschrieben wird.

Definition: Eine harmonische Schwingung ist eine ungedämpfte, sinusförmige Schwingung, die durch lineare Bewegungsgleichungen beschrieben wird.

Die Bewegungsgleichungen für Elongation s(t), Geschwindigkeit v(t) und Beschleunigung a(t) lauten:

s(t) = ŝ · sin(ωt) v(t) = ω · ŝ · cos(ωt) a(t) = -ω² · ŝ · sin(ωt)

Dabei ist ŝ die Amplitude und ω die Kreisfrequenz.

Highlight: Die Beschleunigung a(t) ist stets der Elongation s(t) entgegengerichtet und proportional zu ihr, was charakteristisch für harmonische Schwingungen ist.

Mechanische Schwingungen im Alltag sind vielfältig und umfassen Beispiele wie Pendel, schwingende Saiten oder Federn. Ein schwingungsfähiges System zeichnet sich dadurch aus, dass es regelmäßig seine Bewegungsrichtung umkehrt.

Vocabulary: Oszillator - Ein schwingungsfähiges System, das eine periodische Bewegung um eine Gleichgewichtslage ausführt.

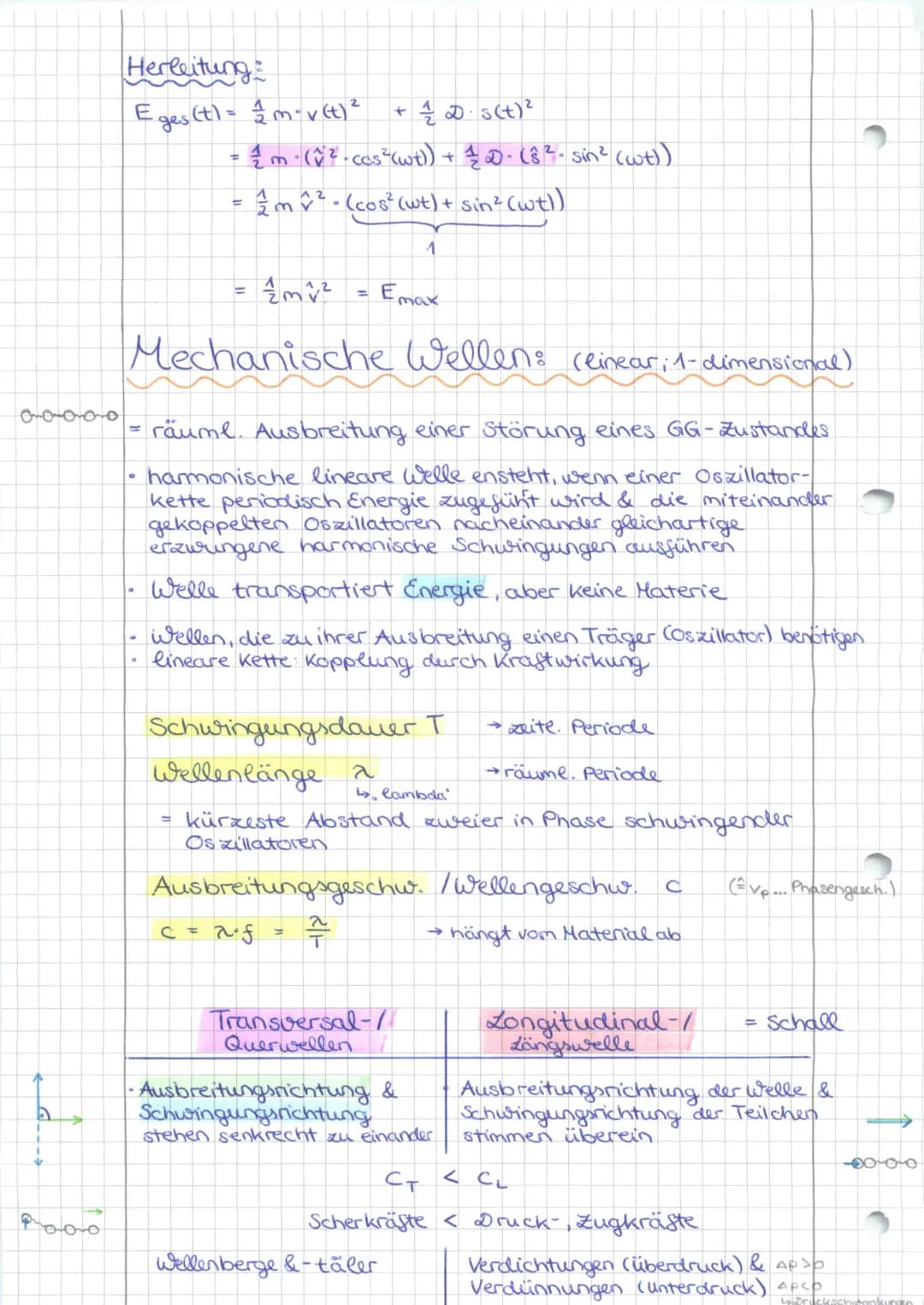

Mechanische Wellen und ihre Eigenschaften

Mechanische Wellen sind räumliche Ausbreitungen von Störungen eines Gleichgewichtszustandes. Sie entstehen, wenn einer Oszillatorkette periodisch Energie zugeführt wird und die gekoppelten Oszillatoren nacheinander harmonische Schwingungen ausführen.

Definition: Eine mechanische Welle ist eine Energieübertragung durch ein Medium, ohne dass dabei ein Materialtransport stattfindet.

Wichtige Kenngrößen mechanischer Wellen sind:

1. Schwingungsdauer T (zeitliche Periode)
2. Wellenlänge λ (räumliche Periode)
3. Ausbreitungsgeschwindigkeit c

Diese Größen stehen in folgender Beziehung:

c = λ · f = λ / T

Dabei ist f die Frequenz der Welle.

Man unterscheidet zwei Haupttypen mechanischer Wellen:

1. Transversalwellen (Querwellen): Ausbreitungsrichtung und Schwingungsrichtung stehen senkrecht zueinander.
2. Longitudinalwellen (Längswellen): Ausbreitungsrichtung und Schwingungsrichtung stimmen überein.

Example: Wasserwellen sind Transversalwellen, während Schallwellen Longitudinalwellen sind.

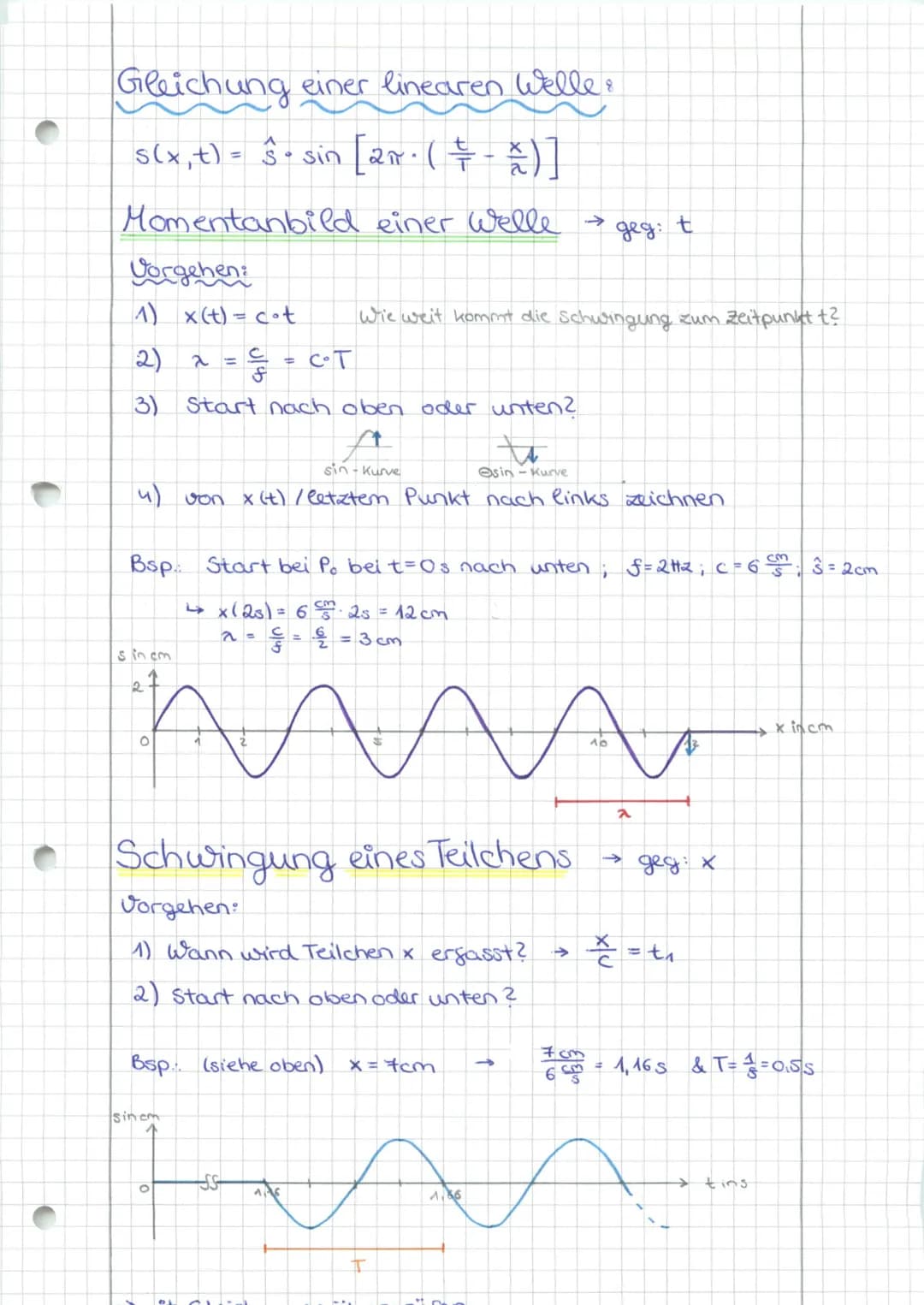

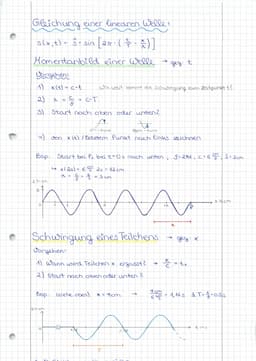

Die Gleichung einer linearen Welle lautet:

s(x,t) = ŝ · sin[2π · (t/T - x/λ)]

Dabei ist s die Auslenkung an der Stelle x zum Zeitpunkt t, und ŝ die Amplitude der Welle.

Highlight: Transversalwellen breiten sich in der Regel langsamer aus als Longitudinalwellen, da Scherkräfte meist schwächer sind als Druck- und Zugkräfte im Medium.
