Widerstand und seine Rolle in elektrischen Schaltkreisen

Der elektrische Widerstand, symbolisiert durch R und gemessen in Ohm $Ω$, spielt eine zentrale Rolle in der Elektrotechnik. Er beschreibt, wie stark der Fluss von Elektronen in einem Leiter gehemmt wird.

Definition: Der Widerstand ist der Quotient aus Spannung und Stromstärke und wird durch die Formel R = U / I ausgedrückt.

Die Bedeutung des Widerstands in elektrischen Schaltkreisen lässt sich wie folgt zusammenfassen:

1. Je höher der Widerstand, desto stärker werden die Elektronen auf ihrem Weg gehemmt.
2. Bei steigendem Widerstand sinkt die Stromstärke, vorausgesetzt die Spannung bleibt konstant.
3. In Schaltkreisen mit konstanter Spannung erhöht sich der Gesamtwiderstand mit jedem zusätzlich eingeschalteten Einzelwiderstand, was zu einer Verringerung der Stromstärke führt.

Für die Berechnung des Gesamtwiderstands gelten unterschiedliche Formeln, je nachdem ob es sich um eine Reihen- oder Parallelschaltung handelt:

Highlight: Bei einer Reihenschaltung addieren sich die Einzelwiderstände: Rges = R₁ + R₂ + R₃

Highlight: Für eine Parallelschaltung gilt die Formel: 1/Rges = 1/R₁ + 1/R₂

Diese Formeln sind entscheidend für die Berechnung des Widerstand Reihenschaltung Parallelschaltung und ermöglichen es, komplexe Schaltkreise zu analysieren und zu verstehen.

Ein weiteres wichtiges Konzept in der Elektrotechnik ist die Knotenregel:

Definition: Die Knotenregel besagt, dass die Stromstärke vor und nach einem Knotenpunkt in einem Stromkreis immer gleich ist.

Diese Regel ist besonders wichtig für das Verständnis von Parallelschaltungen und die Verteilung der Stromstärke in verzweigten Schaltkreisen.

Zusammenfassend lässt sich sagen, dass der Widerstand ein fundamentales Konzept in der Elektrotechnik ist, das maßgeblich das Verhalten von Strom und Spannung in elektrischen Schaltkreisen beeinflusst. Das Verständnis der Widerstand Reihenschaltung Formel und der Prinzipien für Parallelschaltungen ist entscheidend für die Analyse und das Design elektrischer Systeme.

Stromstärke und ihre Eigenschaften in verschiedenen Schaltungsarten

Die Stromstärke, symbolisiert durch I und gemessen in Ampere $A$, ist eine fundamentale Größe in der Elektrotechnik. Sie gibt Auskunft über die Menge der Elektronen, die pro Zeiteinheit durch einen bestimmten Querschnitt eines Leiters fließen.

Definition: Eine Stromstärke von 1A bedeutet, dass pro Sekunde 6,24 Trillionen Elektronen an einer Messstelle vorbeifließen.

Es ist wichtig zu beachten, dass 1A gleich 1000mA $Milliampere$ ist, was oft bei der Arbeit mit kleineren Stromstärken relevant ist.

Die Stromstärke verhält sich in Parallelschaltungen und Reihenschaltungen unterschiedlich:

1. Parallelschaltung Stromstärke: In einer Parallelschaltung teilt sich der Gesamtstrom auf die verschiedenen Zweige auf. Die Gesamtstromstärke ist die Summe der Teilströme: Iges = I₁ + I₂ + ... Example: In einer Parallelschaltung mit einer Gesamtstromstärke von 640mA könnte sich der Strom gleichmäßig auf zwei Lampen aufteilen, sodass durch jede Lampe 320mA fließen. An Knotenpunkten teilt sich der Elektronenstrom auf verschiedene Wege auf, um am Ende wieder zusammenzufließen.
2. Stromstärke Reihenschaltung: In einer Reihenschaltung ist die Stromstärke an jeder Stelle des Stromkreises gleich: Iges = I₁ = I₂ = ... Example: In einer Reihenschaltung mit einer Gesamtstromstärke von 250mA fließen durch jede Komponente $z.B. Lampe 1 und Lampe 2$ ebenfalls 250mA. Hier gibt es für die Elektronen nur einen Weg, und sie müssen durch alle Komponenten nacheinander fließen.

Highlight: Die Stromstärke Reihenschaltung Formel $Iges = I₁ = I₂ = ...$ ist entscheidend für das Verständnis der Stromverteilung in Reihenschaltungen.

Es ist wichtig zu verstehen, dass die Stromstärke eng mit der Spannung und dem Widerstand zusammenhängt. Diese Beziehung wird durch das Ohm'sche Gesetz beschrieben:

Formula: I = U / R

Diese Formel ermöglicht es, die Stromstärke berechnen Formel anzuwenden, wenn Spannung und Widerstand bekannt sind. Umgekehrt kann man auch den Widerstand im Stromkreis berechnen oder die Spannung ermitteln, wenn die anderen beiden Größen gegeben sind.

Für komplexere Berechnungen, insbesondere bei der Arbeit mit elektrischer Leistung, sind folgende Formeln hilfreich:

• Stromstärke berechnen aus Leistung und Spannung: I = P / U
• Strom berechnen Formel Leistung: P = U · I

Diese Formeln sind besonders nützlich, wenn man mit elektrischen Geräten arbeitet und deren Leistungsaufnahme oder Stromverbrauch bestimmen möchte.

Zusammenfassend lässt sich sagen, dass das Verständnis der Stromstärke und ihrer Verhaltensweisen in verschiedenen Schaltungsarten fundamental für die Arbeit mit elektrischen Systemen ist. Die Fähigkeit, die Stromstärke berechnen Widerstand zu können und die Zusammenhänge zwischen Strom, Spannung und Widerstand zu verstehen, bildet die Grundlage für fortgeschrittene Konzepte in der Elektrotechnik.

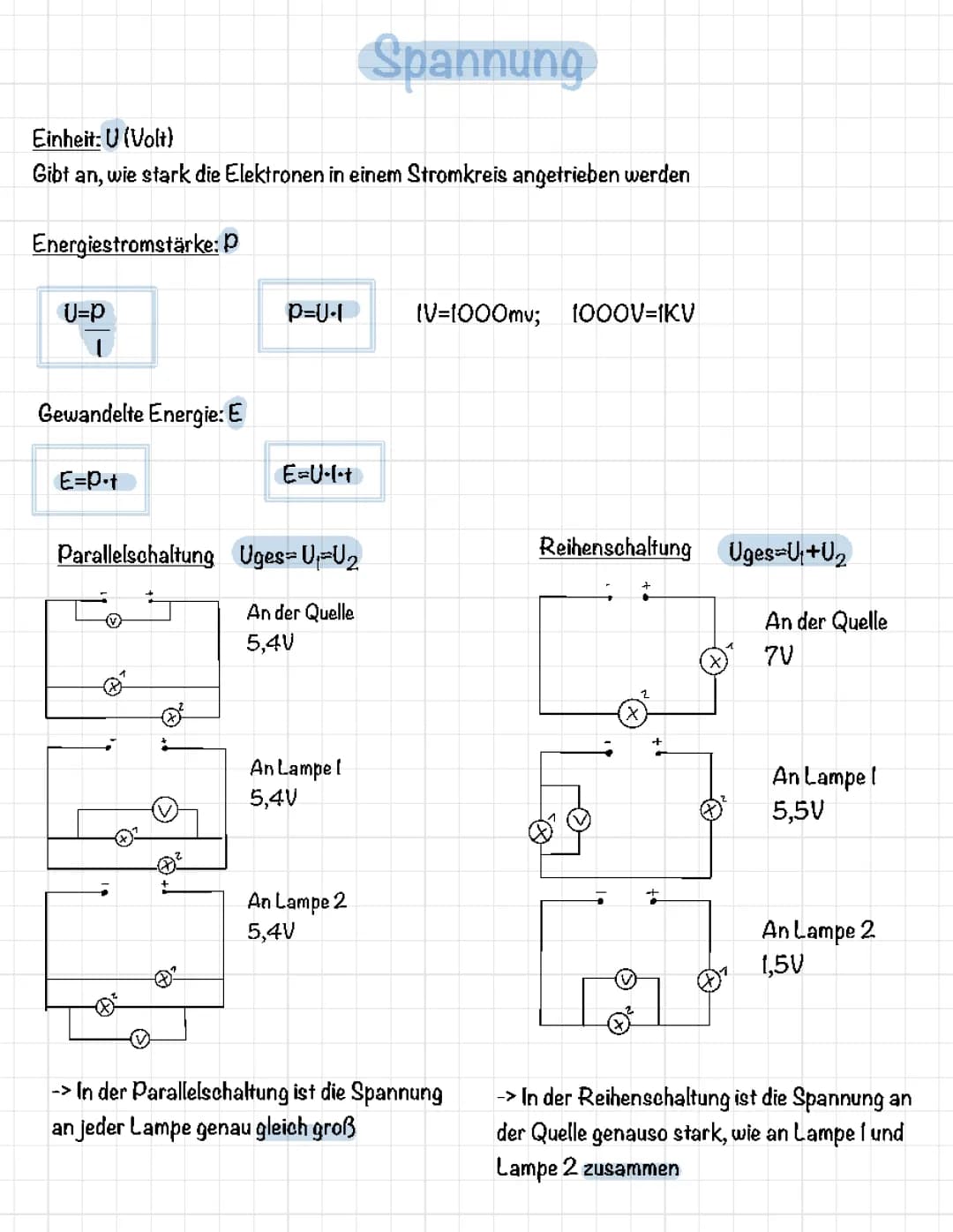

Spannung und ihre Eigenschaften in Schaltkreisen

Die Spannung, gemessen in Volt $V$, ist eine fundamentale Größe in der Elektrotechnik. Sie gibt an, wie stark Elektronen in einem Stromkreis angetrieben werden. In diesem Kontext ist es wichtig, die Unterschiede zwischen Parallelschaltung Spannung und Reihenschaltung Spannung zu verstehen.

Bei einer Parallelschaltung gilt: Uges = U₁ = U₂. Das bedeutet, dass die Spannung an jeder Komponente, wie beispielsweise Lampen, gleich groß ist wie die Gesamtspannung. Ein praktisches Beispiel zeigt:

Example: In einer Parallelschaltung mit einer Gesamtspannung von 5,4V ist die Spannung an Lampe 1 und Lampe 2 jeweils ebenfalls 5,4V.

Im Gegensatz dazu addieren sich bei einer Reihenschaltung die Spannungen der einzelnen Komponenten zur Gesamtspannung: Uges = U₁ + U₂.

Example: In einer Reihenschaltung mit einer Gesamtspannung von 7V könnte die Spannung an Lampe 1 5,5V und an Lampe 2 1,5V betragen, was in der Summe die Gesamtspannung ergibt.

Es ist wichtig zu beachten, dass die Reihenschaltung Spannung Formel $Uges = U₁ + U₂$ fundamental für die Berechnung der Spannungsverteilung in solchen Schaltkreisen ist.

Highlight: Die Parallel und Reihenschaltung Spannung unterscheiden sich grundlegend in der Verteilung der elektrischen Spannung über die Komponenten des Schaltkreises.

Zusätzlich zu diesen Grundprinzipien gibt es weitere wichtige Zusammenhänge:

• Die Energiestromstärke P ist gleich der Spannung U.
• Die gewandelte Energie E lässt sich durch E = P · t berechnen.
• Die Leistung P in einem Stromkreis ergibt sich aus P = U · I.

Diese Formeln sind essentiell für die Berechnung verschiedener elektrischer Größen und das Verständnis der Energieumwandlung in elektrischen Systemen.
