Spannungsmessung und Potentialkonzept

Die Messung der elektrischen Spannung erfordert ein genaues Verständnis des Potentialkonzepts und der korrekten Anwendung von Messgeräten.

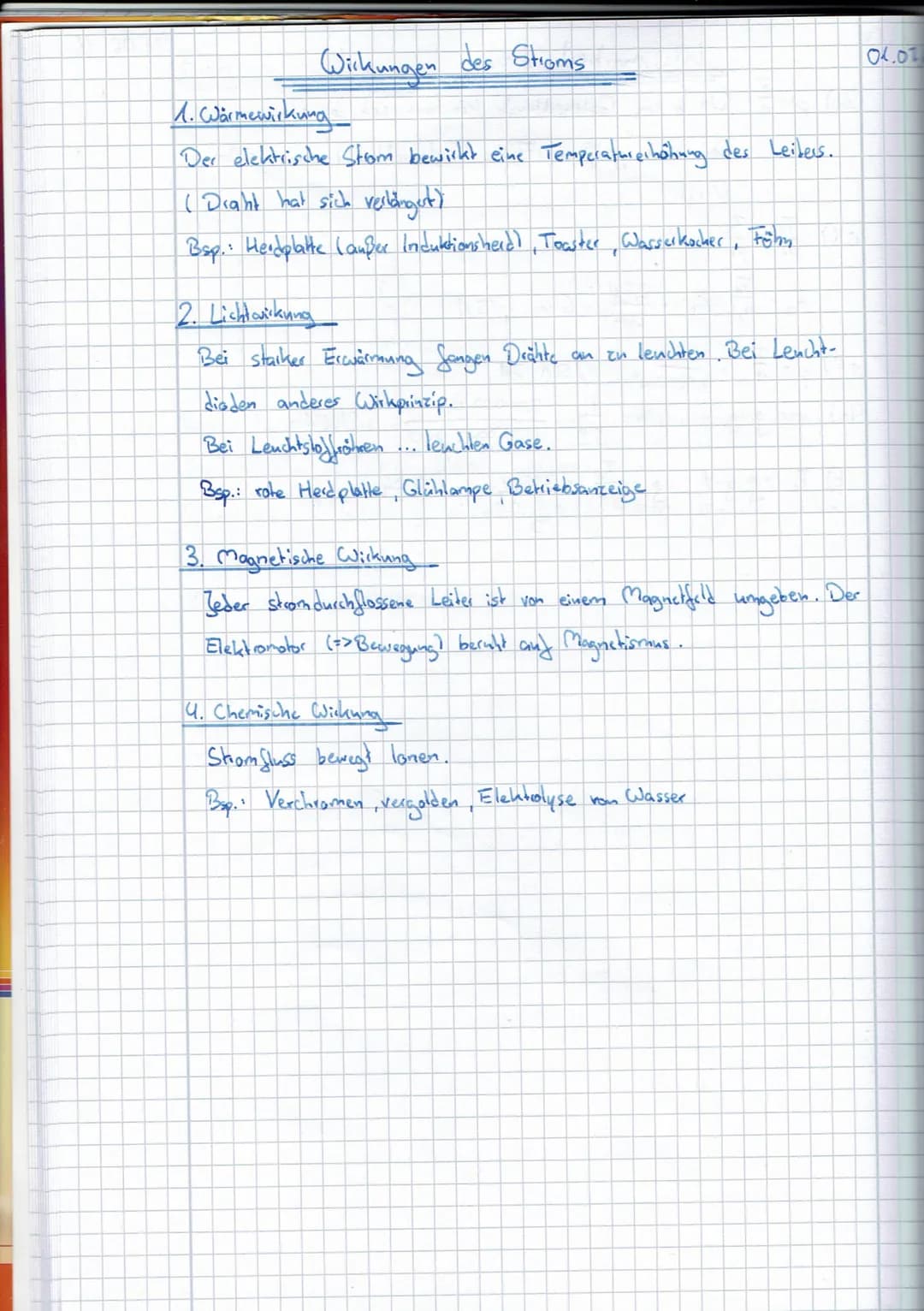

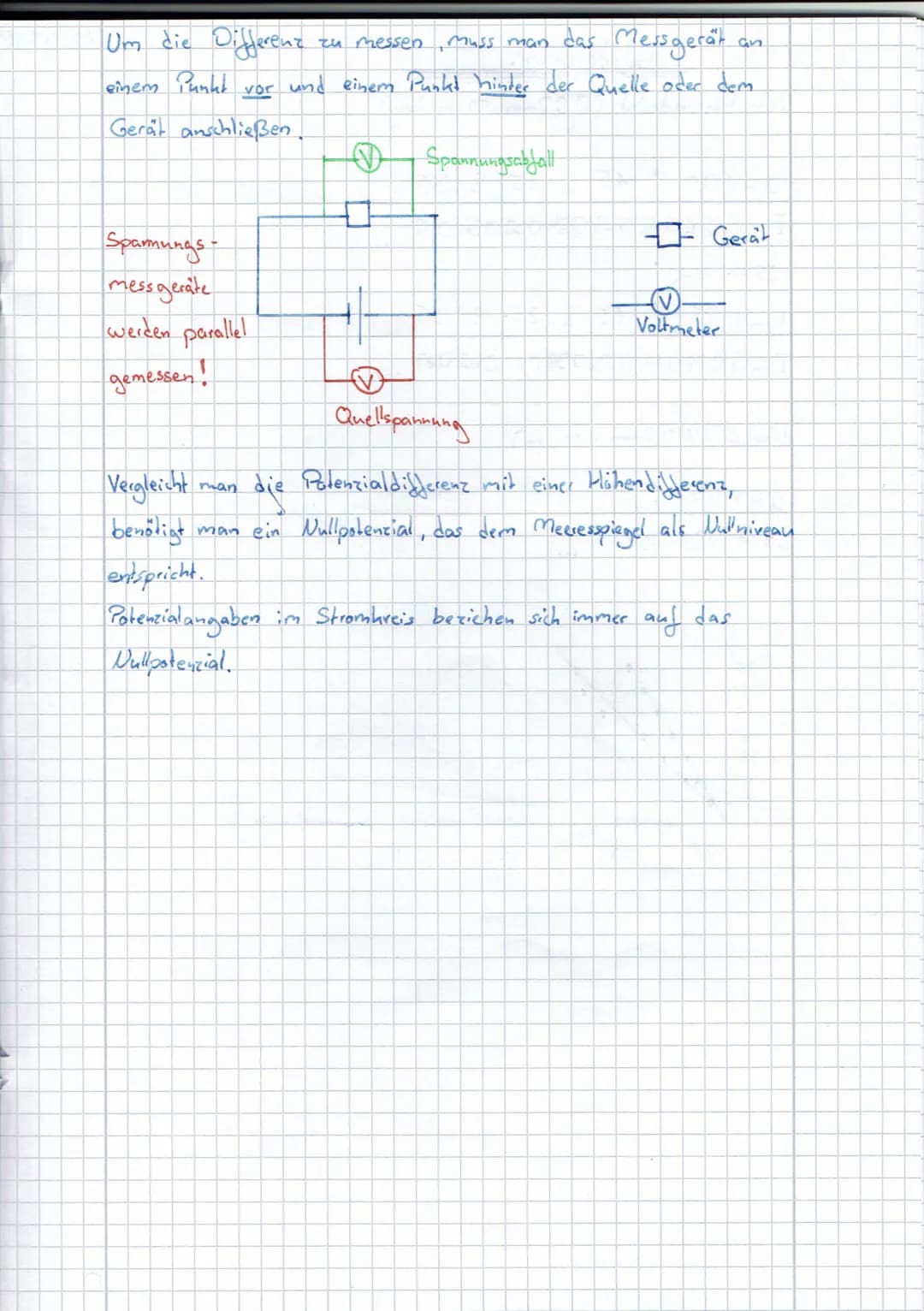

Um die Spannungsdifferenz zu messen, muss das Messgerät an einem Punkt vor und einem Punkt hinter der Quelle oder dem Gerät angeschlossen werden. Dies wird als Spannungsabfall bezeichnet.

Highlight: Spannungsmessgeräte werden immer parallel im Stromkreis angeschlossen.

Das Konzept des elektrischen Potentials lässt sich mit Höhenunterschieden vergleichen:

• Wie man bei Höhenangaben einen Nullpunkt (z.B. den Meeresspiegel) benötigt, braucht man im elektrischen Stromkreis ein Nullpotential als Referenz.
• Alle Potentialangaben im Stromkreis beziehen sich auf dieses Nullpotential.

Vocabulary: Nullpotential - Der Referenzpunkt, von dem aus alle anderen Potentiale im Stromkreis gemessen werden.

Die korrekte Messung und das Verständnis von Spannungen und Potentialen sind entscheidend für die Analyse und Fehlersuche in elektrischen Schaltungen.

Example: Bei der Messung der Spannung an einer Batterie würde man das Voltmeter an den positiven und negativen Pol anschließen, um die Gesamtspannung zu ermitteln.

Das Potentialkonzept hilft, die Verteilung der elektrischen Energie in einem Stromkreis zu verstehen und ermöglicht präzise Berechnungen und Messungen in der Elektrotechnik.

Elektrische Spannung und Potential

Die elektrische Spannung ist die treibende Kraft hinter dem Stromfluss in elektrischen Schaltungen.

Definition: Die elektrische Spannung U ist die Potentialdifferenz zwischen zwei Punkten in einem elektrischen Feld.

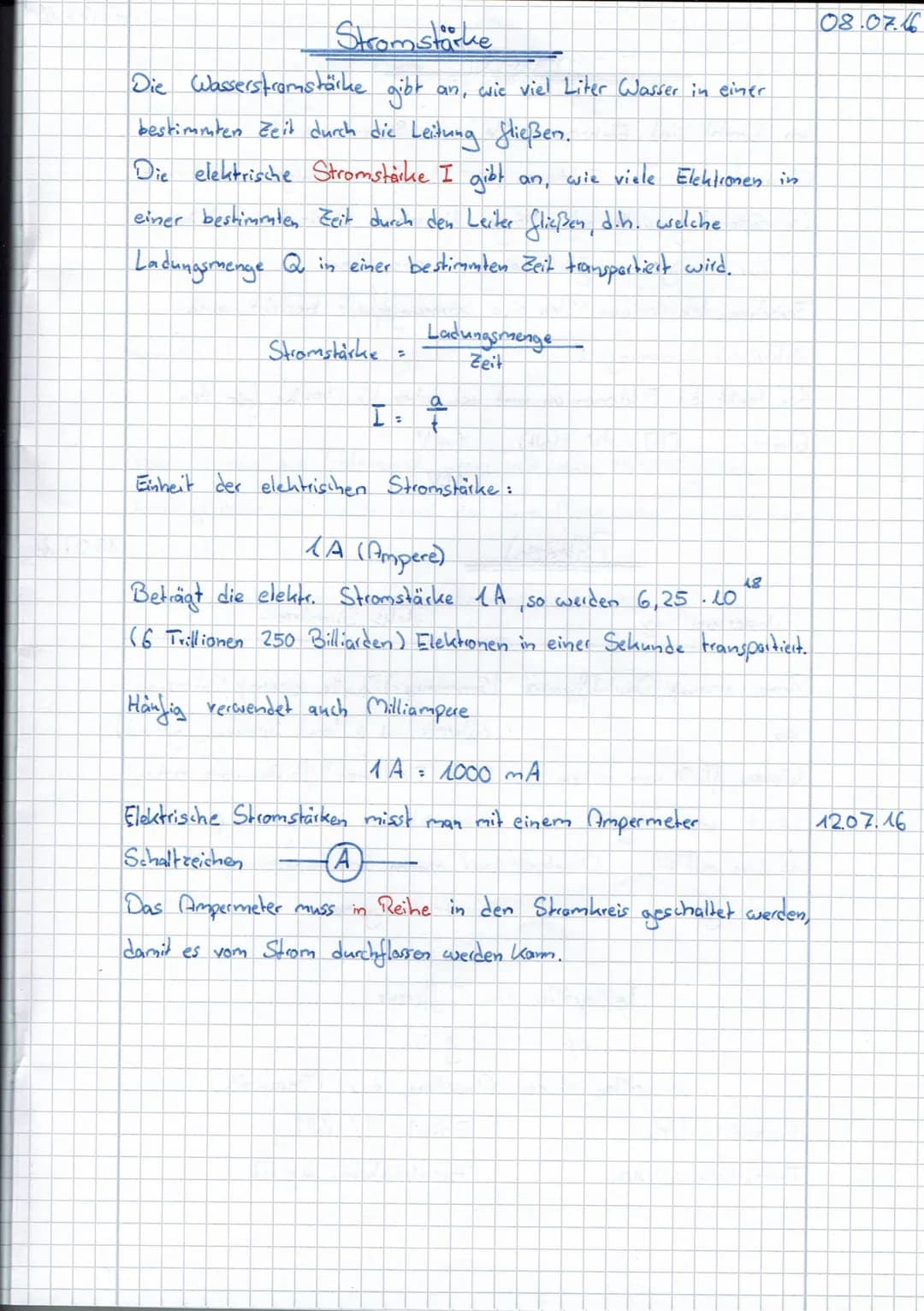

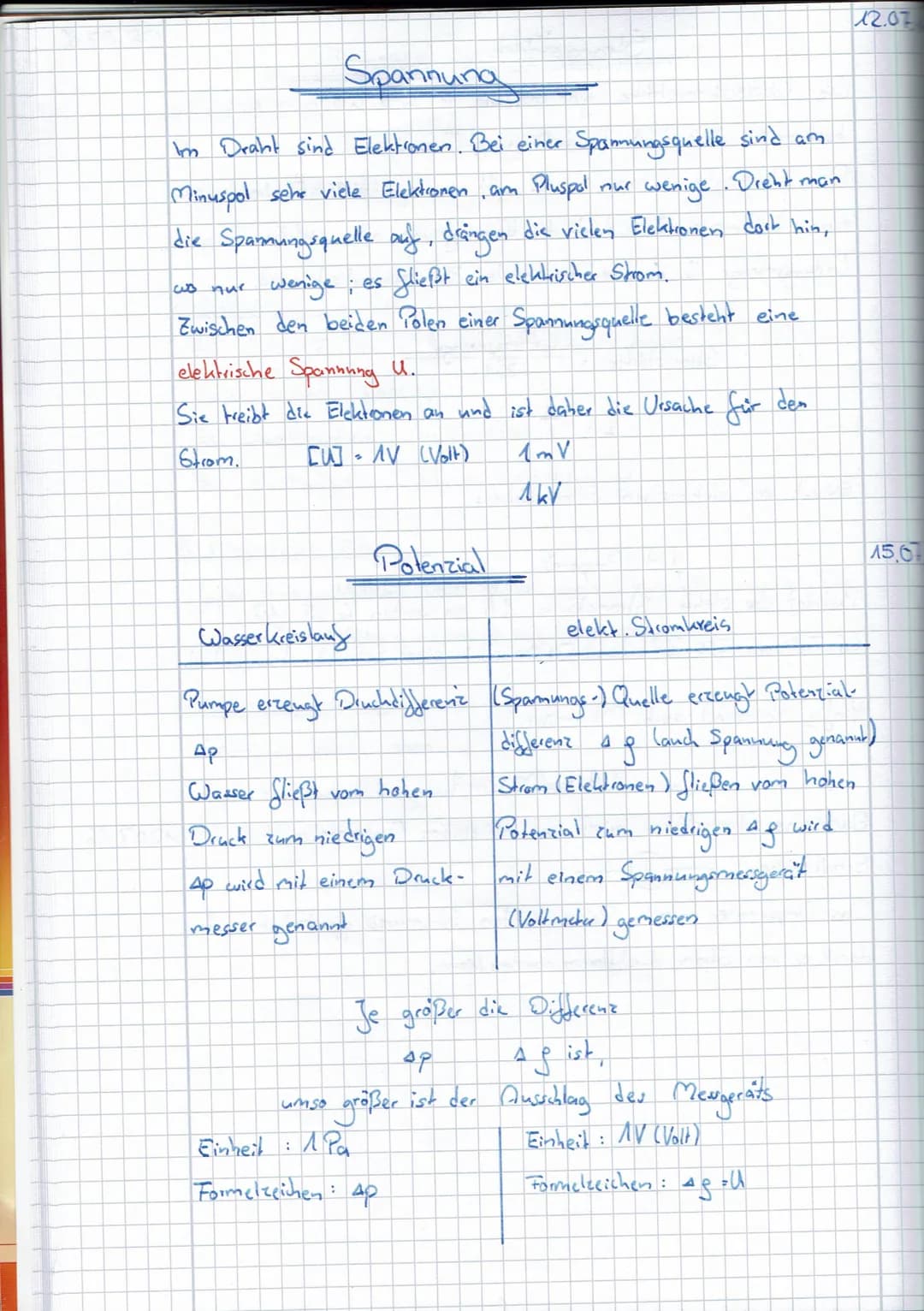

In einer Spannungsquelle befinden sich am Minuspol viele Elektronen, während am Pluspol nur wenige sind. Dieser Unterschied erzeugt die Spannung, die den Stromfluss antreibt.

Highlight: Die Einheit der elektrischen Spannung ist Volt (V).

Um das Konzept der Spannung besser zu verstehen, kann man es mit einem Wasserkreislauf vergleichen:

• Eine Pumpe erzeugt im Wasserkreislauf eine Druckdifferenz, ähnlich wie eine Spannungsquelle eine Potentialdifferenz erzeugt.
• Wasser fließt vom hohen zum niedrigen Druck, ähnlich wie Elektronen vom hohen zum niedrigen Potential fließen.

Vocabulary: Potentialdifferenz - Der Unterschied im elektrischen Potential zwischen zwei Punkten, der die Spannung verursacht.

Die Spannung wird mit einem Voltmeter gemessen, das parallel zum zu messenden Bauteil oder Abschnitt geschaltet wird.

Highlight: Je größer die Potentialdifferenz (Δφ oder U), desto größer ist der Ausschlag des Messgeräts.

Das Verständnis von elektrischer Spannung und Potential ist grundlegend für die Analyse von Stromkreisen und die Funktionsweise elektrischer Geräte.
