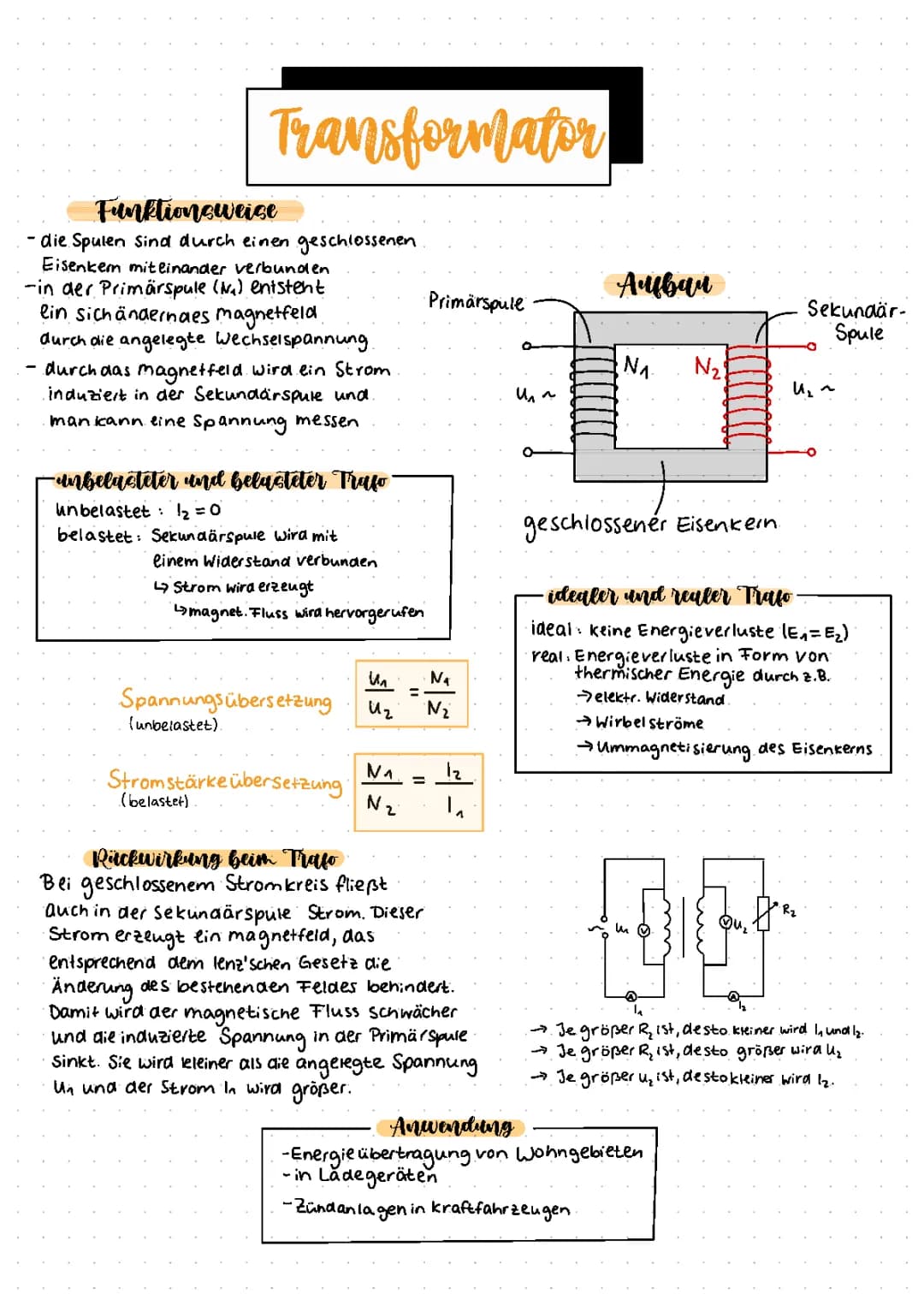

Transformator

Transformator Funktionsweise - die Spulen sind durch einen geschlossenen Eisenkern miteinander verbunden -in der Primärspule (N₁) entsteht ein sich ändernaes magnetfeld durch die angelegte Wechselspannung. durch das magnetfeld. Wird ein Strom induziert in der Sekundärspule und. man kann eine Spannung messen -unbelasteter and belasteter Trafo unbelastet 1₂ = 0 belastet: Sekundärspule wird mit einem Widerstand verbunden ↳ Strom wird erzeugt magnet. Fluss wird hervorgerufen Spannungsübersetzung (unbelastet). Stromstärke übersetzung. (belastet) Ил Иг N₁ N₂ || = Primärspule N₁ N₂ 12 la Rückwirkung beim Trafo Bei geschlossenem Stromkreis fließt auch in der Sekundärspule Strom. Dieser Strom erzeugt ein magnetfeld, das entsprechend dem lenz'schen Gesetz die Änderung des bestehenden Feldes behindert. Damit wird der magnetische Fluss Schwächer und die induzierte Spannung in der Primär Spule Sinkt. Sie wird leleiner als die angelegte Spannung Un und der Strom In wird größer. Илл Amban N₁. N₂ geschlossener Eisenkern. Sekundär- Spule Anwendung - -Energie übertragung von Wohngebieten -in Ladegeräten -Zündanlagen in Kraftfahrzeugen U₂ ~ - idealer and realer Traso · ideal: keine Energieverluste (E₁ = E₂) · real. Energieverluste in Form von thermischer Energie durch z. B. elektr. Widerstand. →Wirbel Ströme → Ummagnetisierung des Eisenke 00 4₁ → Je größer R₂ ist, desto kleiner wird I, undly. → Je größer R₂ ist, desto größer wird U₂ → Je größer u₂ ist, destokleiner wird 1₂.
