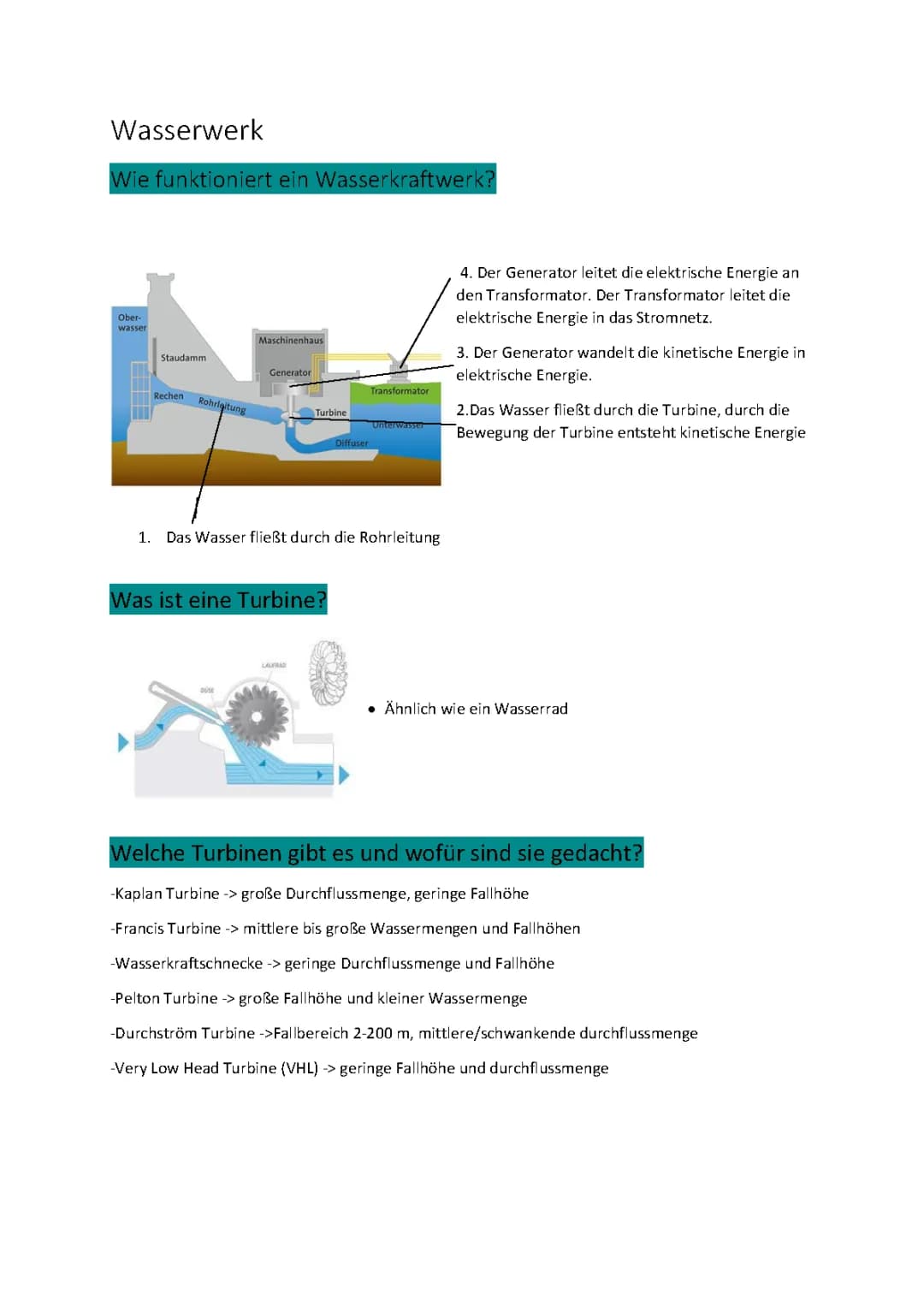

Wasserwerk Wie funktioniert ein Wasserkraftwerk? Ober- wasser Staudamm Rechen Rohrleitung Maschinenhaus Generator DÜSE Turbine Was ist eine Turbine? LAUFRAD Diffuser 1. Das Wasser fließt durch die Rohrleitung Transformator Unterwasser 4. Der Generator leitet die elektrische Energie an den Transformator. Der Transformator leitet die elektrische Energie in das Stromnetz. 3. Der Generator wandelt die kinetische Energie in elektrische Energie. 2.Das Wasser fließt durch die Turbine, durch die Bewegung der Turbine entsteht kinetische Energie • Ähnlich wie ein Wasserrad Welche Turbinen gibt es und wofür sind sie gedacht? -Kaplan Turbine -> große Durchflussmenge, geringe Fallhöhe -Francis Turbine -> mittlere bis große Wassermengen und Fallhöhen -Wasserkraftschnecke -> geringe Durchflussmenge und Fallhöhe -Pelton Turbine -> große Fallhöhe und kleiner Wassermenge -Durchström Turbine ->Fallbereich 2-200 m, mittlere/schwankende durchflussmenge -Very Low Head Turbine (VHL) -> geringe Fallhöhe und durchflussmenge Verschiedene Wasserkraftwerke -Laufwasser Kraftwerk ● In Deutschland am meisten Vertreten ● Immer in betrieb Wassermenge kann nicht kontrolliert werden Wird mit Kaplan- oder Francis Turbine betrieben Wellenkraftwerk ● ● ● ● Kleinere Leistung durch Wellenschlag Nutzung Gibt es nur an Küsten von England, Norwegen, Dänemark und Frankreich Option1: Wasser wird in eine Luftkammer gepresst -> durch den druck bewegt sich die Turbine Option2: Unterdruck wird erzeugt und beim zurück drücken des Schwimmkörpers wird die Turbine betrieben Option3: ein Auffangtrichter leitet die Wellen zur Turbine Gezeitenkraftwerk Positiv: Nutzt Ebbe und Flut, um die Turbine zu betreiben Kleinwasserkraftwerk ● Kaplan- oder Francis Turbine Erhält Biotope Speicherwasserkraftwerk Wasser wird gestaut und mit hohem druck durch die Turbine gedrückt Pumpspeicherkraftwerk Wasser wird aus tiefer liegenden Speichern mit viel...
App herunterladen
druck zu und durch die Turbine gepumpt Interessante Fakten 19,5 Terawatt pro Jahr werden von deutschen Wasserkraftwerken erzeugt Kosten für ein klein Wasserkraftwerk: 8.500 -10.000 Euro pro Kilowatt installierter Leistung Großer Platz Verbrauch 7144 Wasserkraftwerke in Deutschland Folgen für Die Umwelt Negativ: Eingriff in die Natur Waser Erwärmung Turbinen werden mit Öl betrieben Sicht-/Lärm Belästigung Weniger Sauerstoff im Wasser Anstieg des Grundwassers Schutz vor Hochwasser Geringer CO2 Ausstoß
