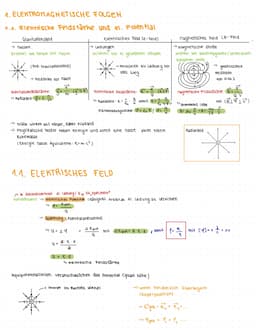

Grundlagen des Elektrischen Feldes und Potentials

Das elektrische Feld ist ein fundamentales Konzept der Physik, das die Wechselwirkung zwischen elektrisch geladenen Teilchen beschreibt. Ähnlich wie das Gravitationsfeld um Massen existiert, bildet sich um elektrisch geladene Körper ein elektrisches Feld. Die elektrische Feldstärke wird durch die Formel E = F/Q beschrieben, wobei F die Kraft und Q die Ladung darstellt.

Definition: Das homogene elektrische Feld zeichnet sich durch parallel verlaufende Feldlinien mit konstantem Abstand aus. Ein perfektes Beispiel dafür ist das Feld zwischen den Platten eines Plattenkondensators.

Die Feldlinien elektrisches Feld verlaufen bei positiven Ladungen nach außen und bei negativen Ladungen nach innen. Im Fall eines Plattenkondensators verlaufen sie parallel von der positiv geladenen zur negativ geladenen Platte. Die Stärke des elektrischen Feldes hängt von der angelegten Spannung und dem Plattenabstand ab.

Das elektrische Potential ist ein Maß für die potentielle Energie pro Ladungseinheit an einem bestimmten Punkt im elektrischen Feld. Die Potential Physik Einheit ist Volt $V$, definiert als Joule pro Coulomb $J/C$.

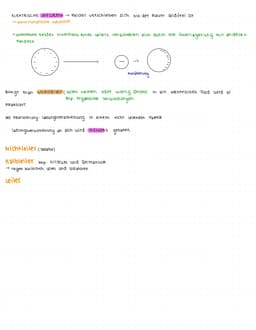

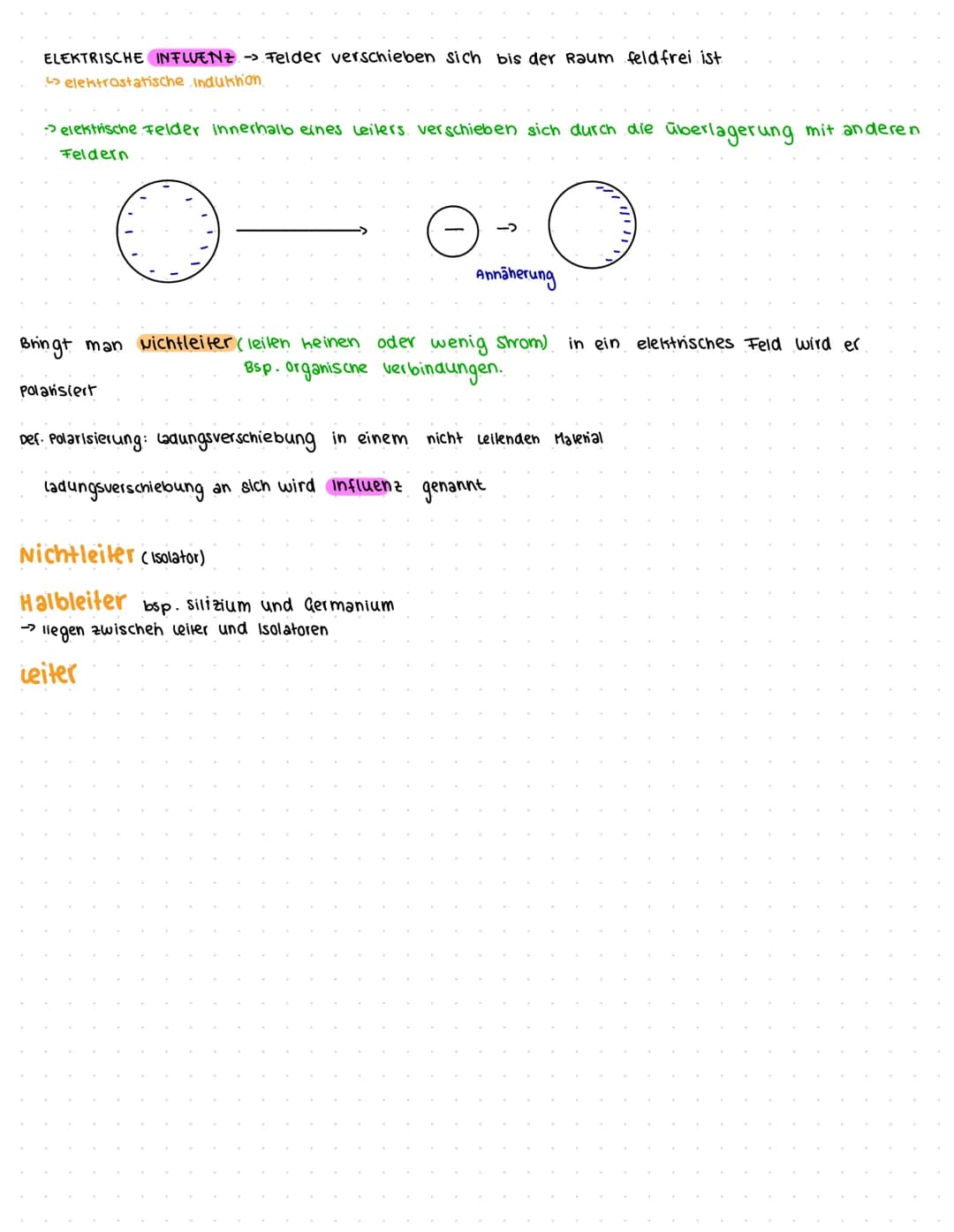

Elektrische Influenz und Polarisation

Die elektrische Influenz beschreibt die Ladungsverschiebung in elektrischen Leitern durch äußere elektrische Felder. Dieser Prozess ist fundamental für das Verständnis elektrischer Wechselwirkungen.

Highlight: Bei der Influenz verschieben sich die Ladungen im Leiter so lange, bis das elektrische Feld im Inneren des Leiters verschwindet.

Bei Nichtleitern $Isolatoren$ tritt stattdessen Polarisation auf. Dabei werden die Ladungen innerhalb der Moleküle verschoben, ohne dass ein Ladungstransport stattfindet. Halbleiter wie Silizium und Germanium nehmen eine Zwischenstellung zwischen Leitern und Isolatoren ein.

Die Polarisation spielt eine wichtige Rolle bei der Funktionsweise von Kondensatoren mit Dielektrikum und hat praktische Anwendungen in der Elektronik.

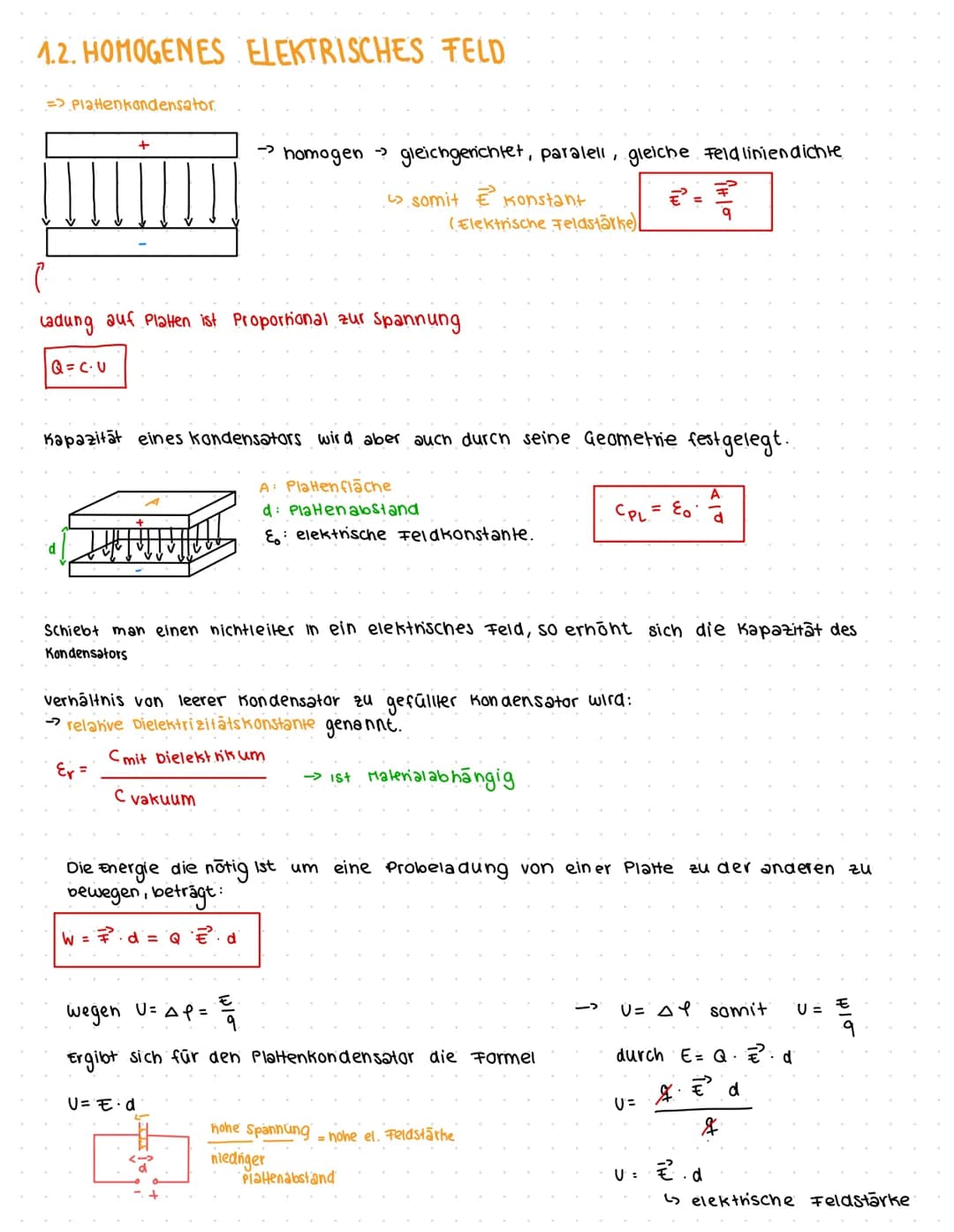

Der Plattenkondensator und seine Eigenschaften

Der Plattenkondensator ist ein wichtiges Bauelement in der Elektrotechnik. Er besteht aus zwei parallel angeordneten Metallplatten, zwischen denen sich ein homogenes elektrisches Feld ausbildet.

Formel: Die Kapazität eines Plattenkondensators berechnet sich nach C = ε₀ · εᵣ · A/d, wobei:

• ε₀: elektrische Feldkonstante
• εᵣ: relative Dielektrizitätskonstante
• A: Plattenfläche
• d: Plattenabstand

Die elektrische Feldstärke Plattenkondensator Dielektrikum wird durch das eingebrachte Dielektrikum beeinflusst. Die relative Dielektrizitätskonstante εᵣ gibt an, um welchen Faktor sich die Kapazität durch das Dielektrikum erhöht.

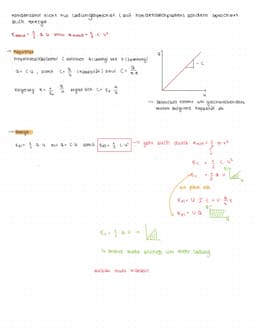

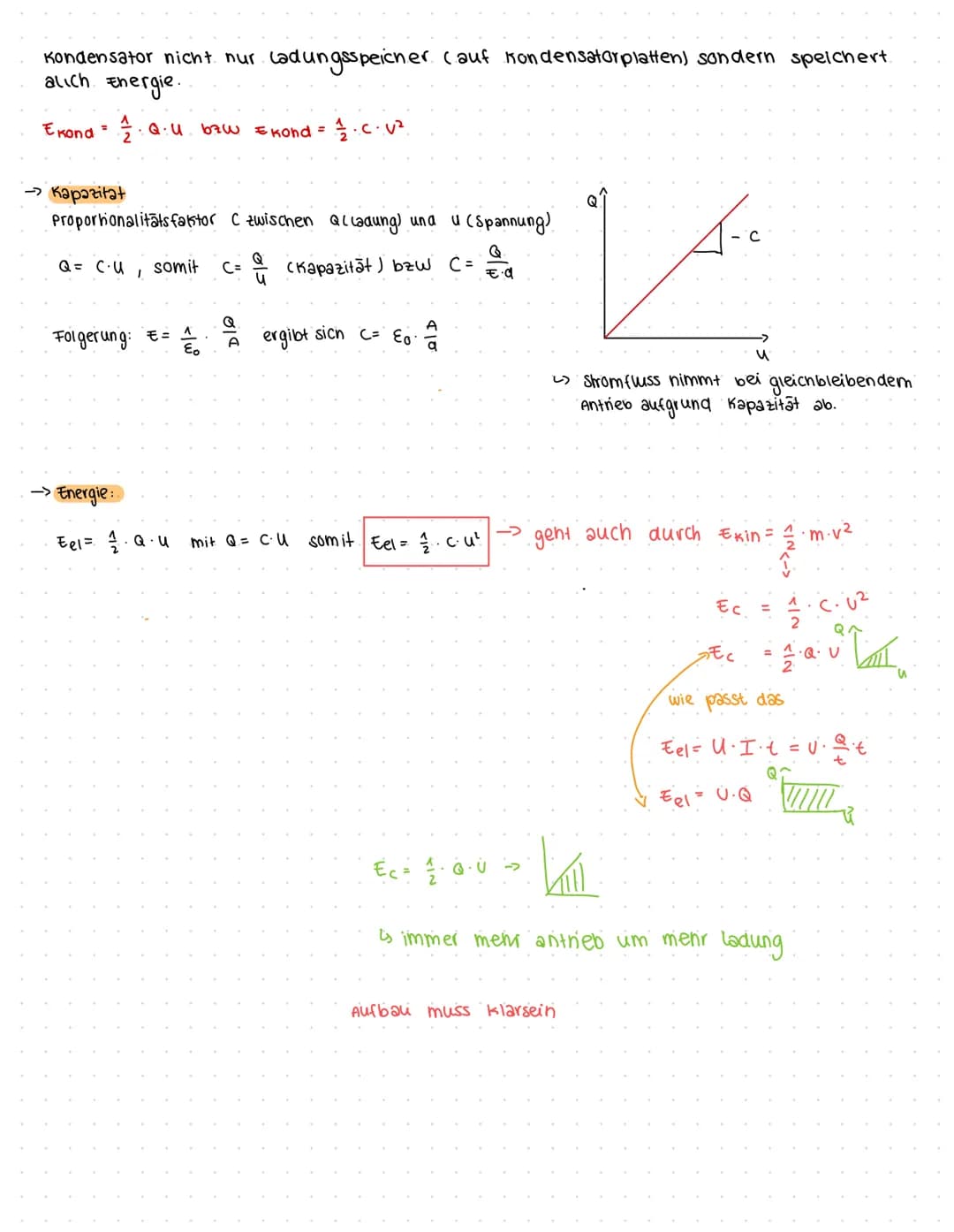

Energiespeicherung im Kondensator

Ein Kondensator speichert nicht nur elektrische Ladung, sondern auch elektrische Energie. Die gespeicherte Energie lässt sich durch verschiedene äquivalente Formeln ausdrücken.

Beispiel: Die im Kondensator gespeicherte Energie berechnet sich nach:

• E = ½ · C · U²
• E = ½ · Q · U
• E = ½ · Q²/C

Die Energiespeicherung im Kondensator findet vielfältige praktische Anwendungen, von der Glättung von Gleichspannungen bis hin zur kurzzeitigen Energiebereitstellung in elektronischen Geräten.

Die Kapazität eines Kondensators bestimmt, wie viel Ladung bei einer bestimmten Spannung gespeichert werden kann. Je größer die Kapazität, desto mehr Energie kann der Kondensator bei gleicher Spannung speichern.

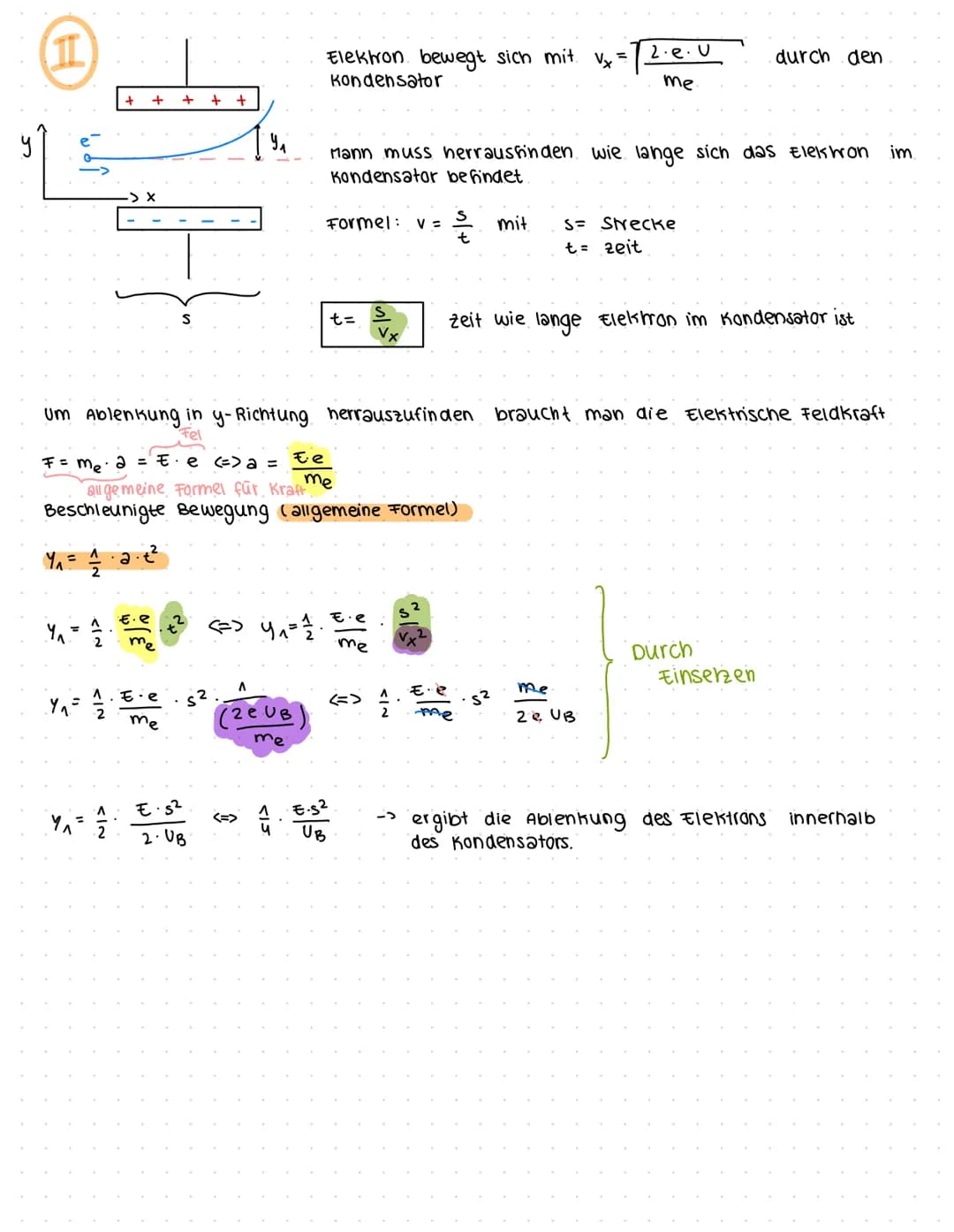

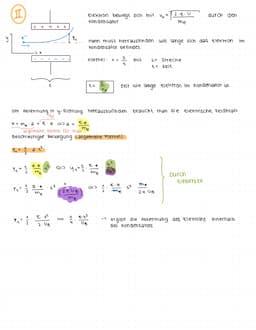

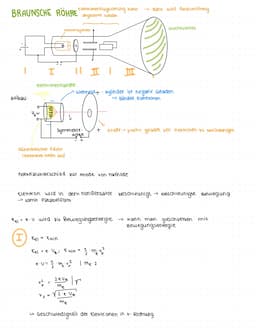

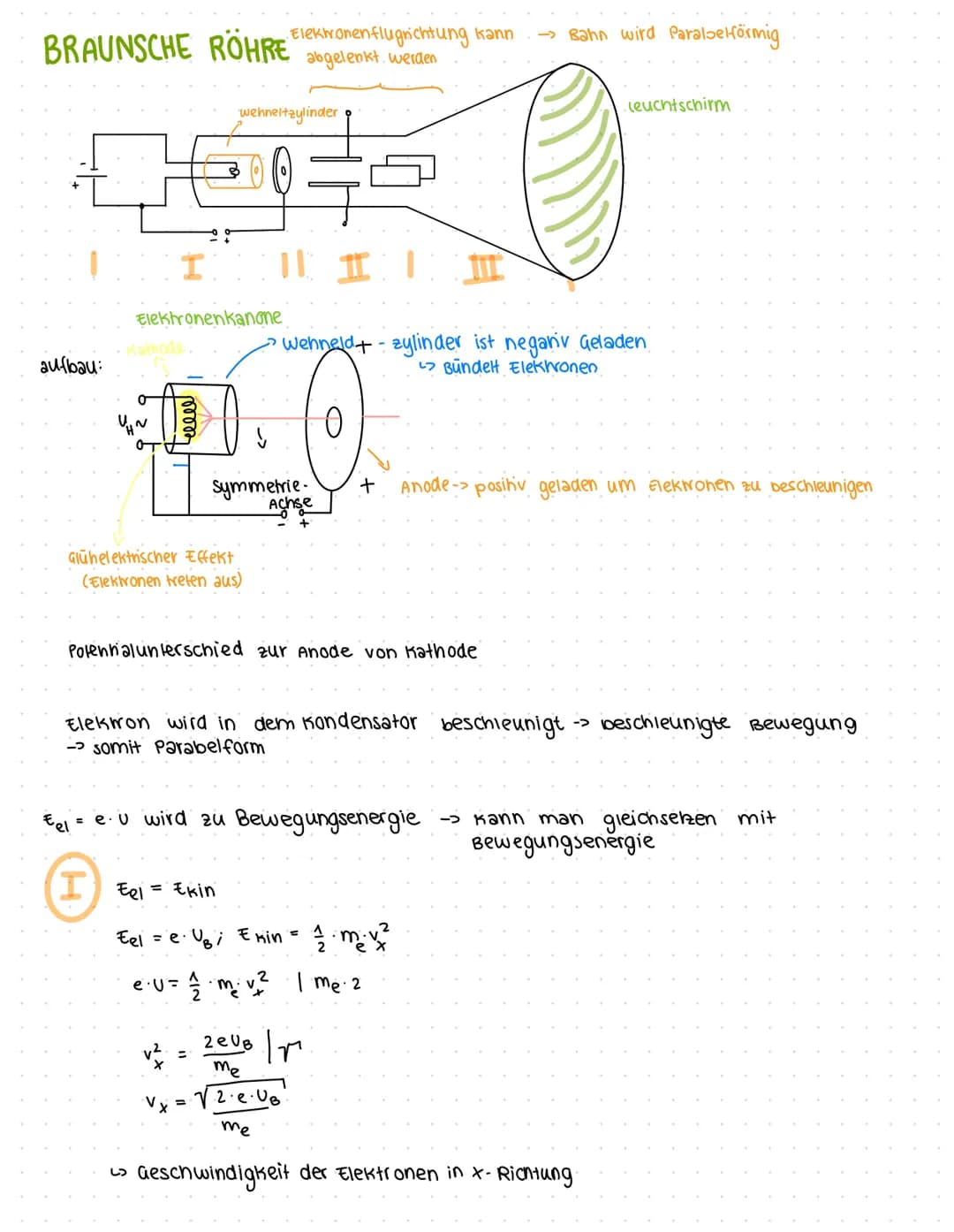

Die Braunsche Röhre und ihre Funktionsweise

Die Braunsche Röhre ist ein fundamentales Instrument in der Elektronik und demonstriert perfekt das Zusammenspiel von elektrischen und magnetischen Feldern. Im Kern besteht sie aus einer Elektronenkanone, die durch den glühelektrischen Effekt Elektronen freisetzt. Diese werden durch einen Wehneltzylinder gebündelt und durch eine positiv geladene Anode beschleunigt.

Definition: Der Wehneltzylinder ist eine negativ geladene Elektrode, die den Elektronenstrahl fokussiert und seine Intensität steuert.

In der Röhre durchlaufen die Elektronen ein homogenes elektrisches Feld im Plattenkondensator. Die Bewegung der Elektronen folgt dabei einer Parabelform, die sich durch die Umwandlung von elektrischer Energie in Bewegungsenergie ergibt. Die mathematische Beschreibung dieser Bewegung erfolgt durch die Formel Eel = e·U = ½m·v².

Die Ablenkung der Elektronen im elektrischen Feld des Kondensators wird durch mehrere Faktoren bestimmt. Die elektrische Feldkraft bewirkt eine Beschleunigung in y-Richtung, während die Geschwindigkeit in x-Richtung konstant bleibt. Dies führt zu der charakteristischen Parabelbahn.

Formel: Die Geschwindigkeit der Elektronen lässt sich durch v = √$2e·UB/me$ berechnen, wobei UB die Beschleunigungsspannung ist.

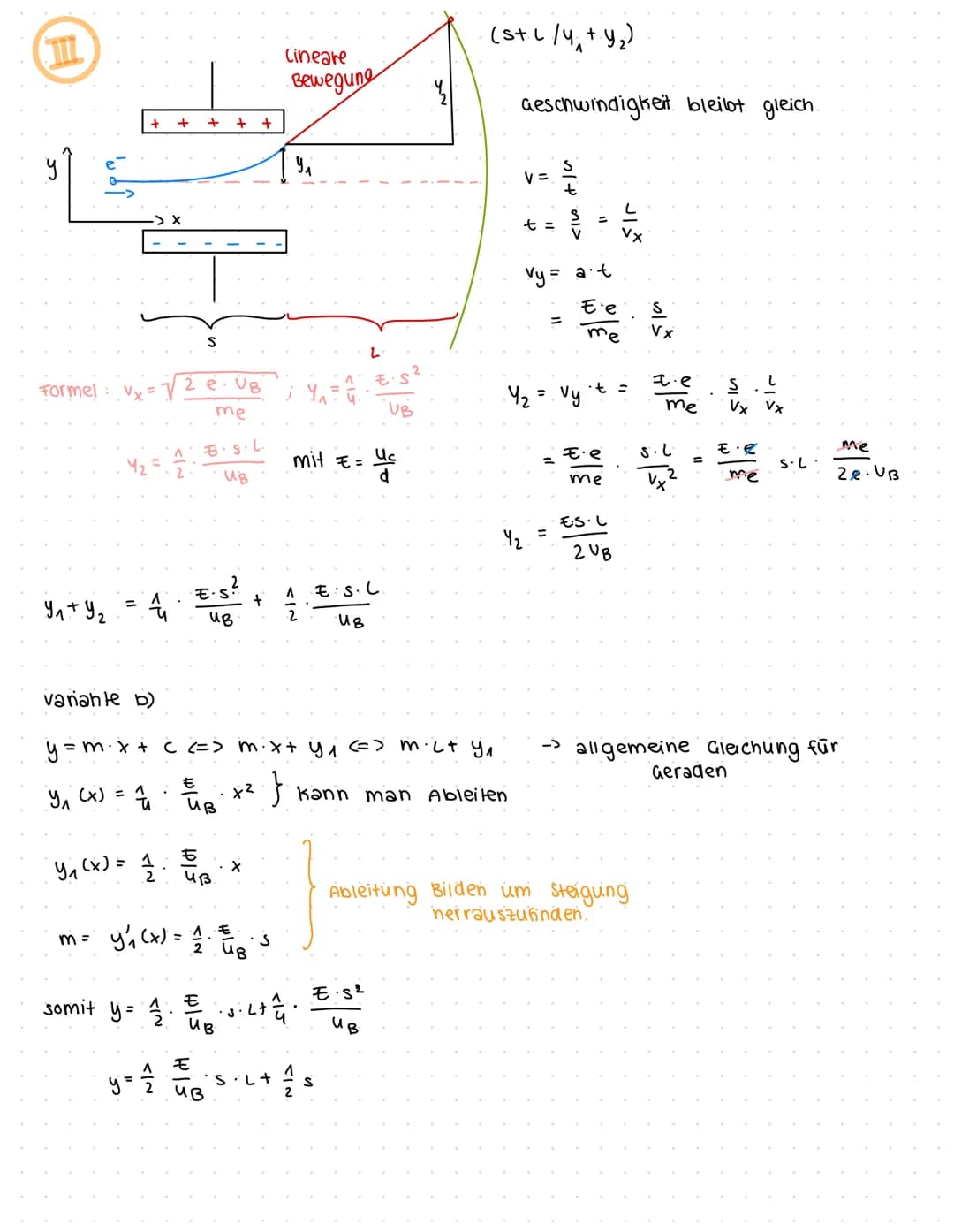

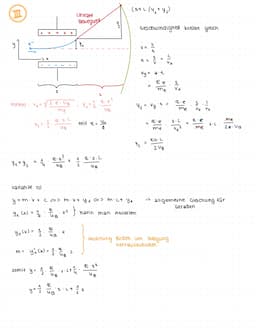

Elektrische Felder und Potentiale im Plattenkondensator

Das elektrische Feld im Plattenkondensator spielt eine zentrale Rolle bei der Ablenkung der Elektronen. Die elektrische Feldstärke zwischen den Platten ist homogen und lässt sich durch die Spannung und den Plattenabstand bestimmen.

Die Bewegung der Elektronen im Kondensator wird durch die Kombination von Beschleunigungsspannung UB und Ablenkspannung bestimmt. Die Ablenkung y$x$ folgt dabei der Gleichung y = ½$E·s²/UB$·x, wobei E die elektrische Feldstärke und s die Strecke im Kondensator ist.

Beispiel: Bei einem Plattenkondensator mit 1000V Beschleunigungsspannung und einem elektrischen Feld von 2000 V/m ergibt sich eine parabelförmige Ablenkung der Elektronen.

Das elektrische Potential spielt bei der Beschleunigung der Elektronen eine wichtige Rolle. Die potentielle Energie der Elektronen wird in kinetische Energie umgewandelt, was zu der charakteristischen Bewegung führt.

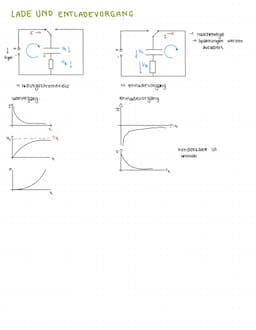

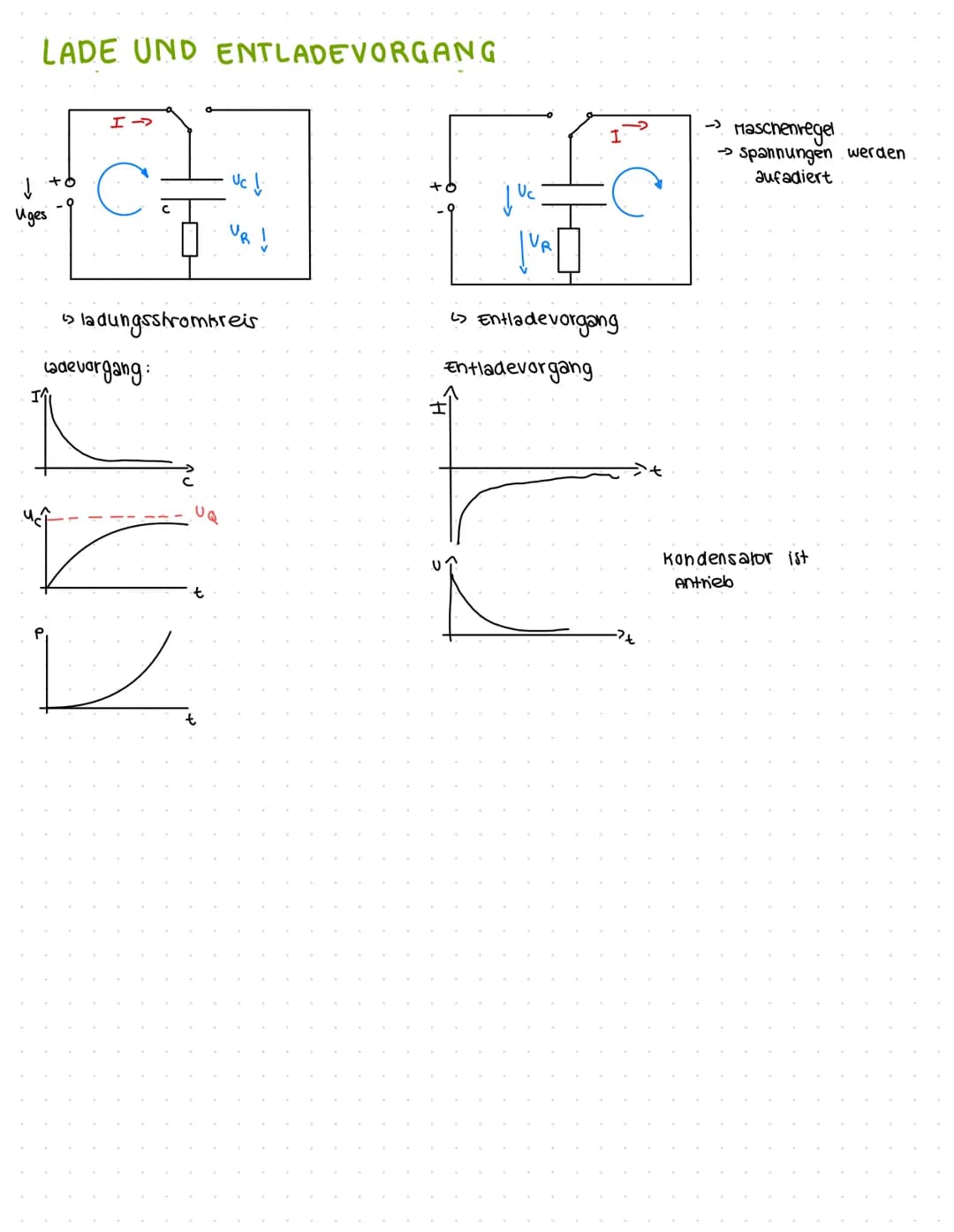

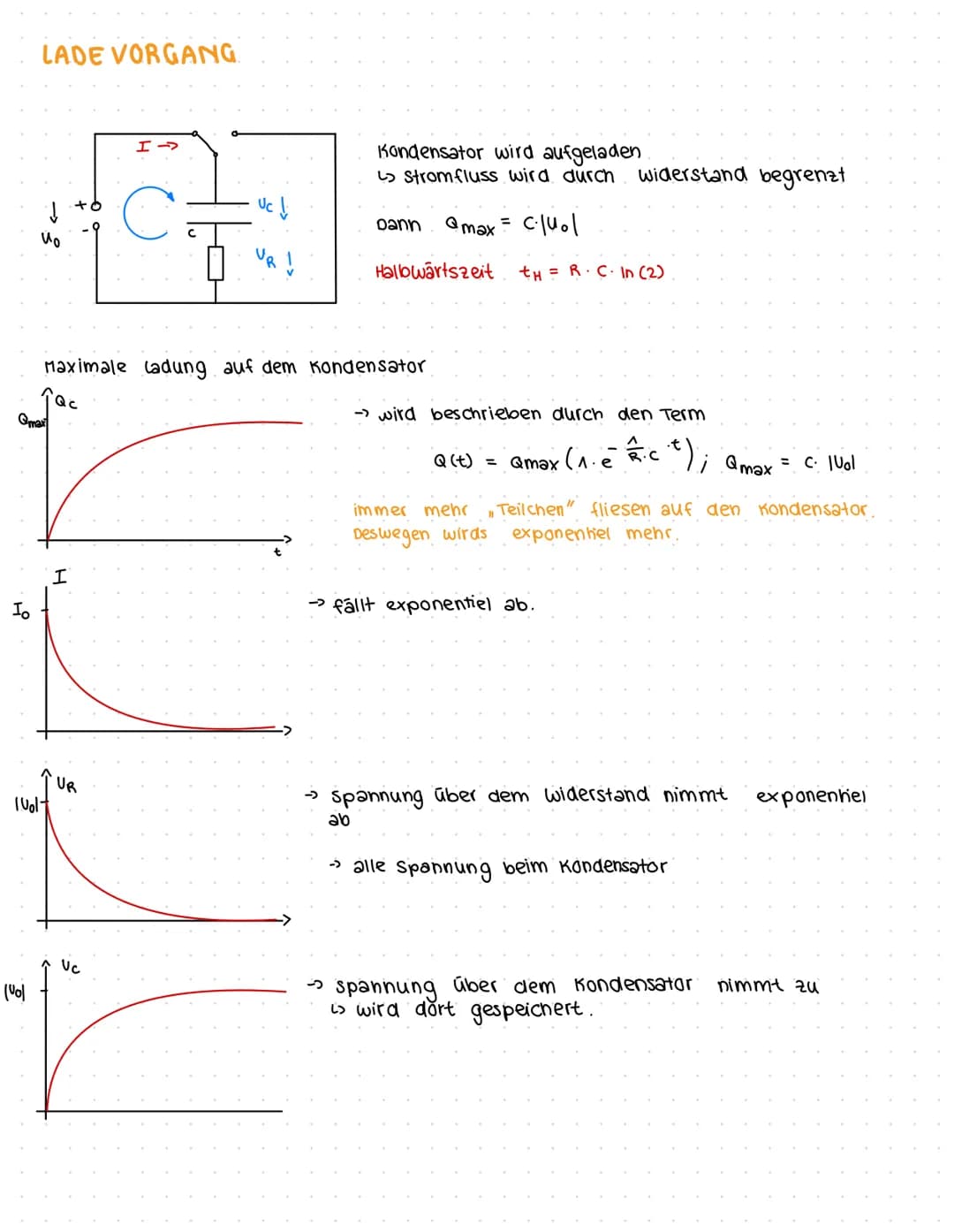

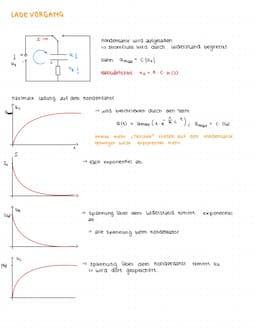

Lade- und Entladevorgänge am Kondensator

Der Ladevorgang eines Kondensators zeigt ein charakteristisches exponentielles Verhalten. Die Spannung am Kondensator steigt dabei nach der Formel UC$t$ = U0$1-e^(-t/RC$), während der Ladestrom exponentiell abnimmt.

Highlight: Die Zeitkonstante τ = R·C bestimmt die Geschwindigkeit des Lade- und Entladevorgangs. Nach einer Zeitkonstante ist der Kondensator auf etwa 63% seiner maximalen Ladung aufgeladen.

Die maximale Ladung Qmax = C·U0 wird theoretisch erst nach unendlich langer Zeit erreicht. In der Praxis gilt ein Kondensator nach etwa 5τ als vollständig geladen. Der Entladevorgang folgt einem ähnlichen exponentiellen Verlauf, jedoch mit umgekehrtem Vorzeichen.

Die elektrische Feldstärke im Plattenkondensator ändert sich während des Ladevorgangs proportional zur Spannung. Dies hat direkten Einfluss auf die gespeicherte Energie im elektrischen Feld.

Praktische Anwendungen der Kondensatortechnik

Die Eigenschaften von Kondensatoren und elektrischen Feldern finden vielfältige Anwendungen in der modernen Elektronik. Der Plattenkondensator dient dabei als grundlegendes Modell zum Verständnis elektrischer Speichervorgänge.

Anwendung: In der Oszilloskoptechnik nutzt man die kontrollierte Ablenkung von Elektronen in elektrischen Feldern zur Darstellung elektrischer Signale.

Die Kenntnis der Lade- und Entladevorgänge ist essentiell für die Dimensionierung elektronischer Schaltungen. Die Zeitkonstante RC bestimmt dabei maßgeblich das dynamische Verhalten der Schaltung.

Die elektromagnetischen Felder in technischen Anwendungen müssen sorgfältig kontrolliert werden, um sowohl die Funktionalität der Geräte als auch die elektromagnetische Verträglichkeit zu gewährleisten.

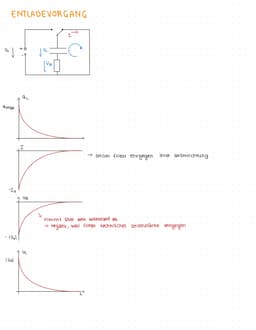

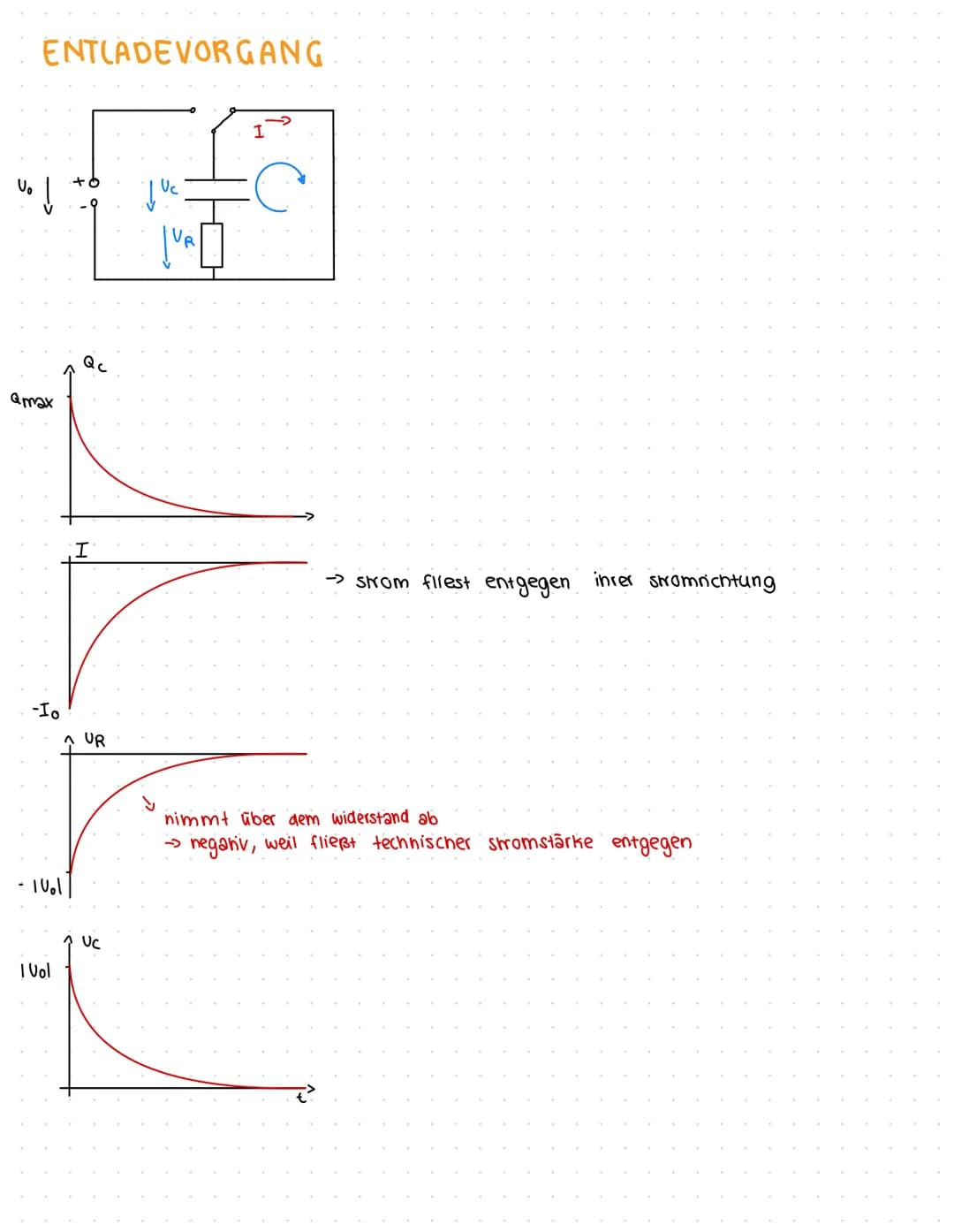

Der Entladevorgang eines Kondensators

Der Entladevorgang eines Kondensators ist ein fundamentaler Prozess in der Elektrischen und magnetischen Felder Physik. Wenn ein geladener Kondensator über einen Widerstand entladen wird, fließt der Strom entgegen der ursprünglichen Laderichtung. Dies geschieht, weil die gespeicherte elektrische Energie im Elektrischen Feld Kondensator in andere Energieformen umgewandelt wird.

Definition: Der Entladevorgang beschreibt die Abgabe der gespeicherten elektrischen Energie eines Kondensators über einen elektrischen Widerstand.

Während des Entladevorgangs nimmt die Spannung über dem Kondensator kontinuierlich ab. Die elektrische Feldstärke zwischen den Platten des Plattenkondensators verringert sich entsprechend, was zu einer Abnahme der Feldlinien elektrisches Feld führt. Der Entladestrom ist zu Beginn maximal und nimmt exponentiell ab, bis der Kondensator vollständig entladen ist.

Beispiel: Bei einem Plattenkondensator mit einer Anfangsspannung von 10V und einem Entladewiderstand von 100Ω beträgt der anfängliche Entladestrom 0,1A und nimmt dann exponentiell ab.

Die praktische Bedeutung des Entladevorgangs zeigt sich in vielen technischen Anwendungen. In der Elektronik wird dieses Verhalten beispielsweise für Zeitschaltungen oder zur Glättung von Spannungen genutzt. Das Verständnis der Plattenkondensator Spannung Formel ist dabei essentiell für die Berechnung der Entladezeit.

Elektrisches Potential und Feldstärke im Kondensator

Das elektrische Potential einfach erklärt ist eine zentrale Größe beim Verständnis von Kondensatoren. Im homogenen elektrischen Feld eines Plattenkondensators verteilt sich das Potential linear zwischen den Platten. Die Elektrische Feldstärke Formel beschreibt dabei den Zusammenhang zwischen Spannung und Plattenabstand.

Fachbegriff: Das elektrische Potential ist eine skalare Größe, die die potentielle Energie pro Ladungseinheit in einem elektrischen Feld angibt.

Die Elektrische Feldstärke Plattenkondensator Dielektrikum wird durch das eingebrachte Dielektrikum beeinflusst. Dies führt zu einer Verringerung der elektrischen Feldstärke im Vergleich zum Vakuum. Der Plattenkondensator Aufbau bestimmt dabei maßgeblich die Kapazität und das Verhalten während des Entladevorgangs.

Die Elektrische Feldstärke Einheit wird in Volt pro Meter $V/m$ angegeben, während das Elektrisches Potential Einheit in Volt $V$ gemessen wird. Diese Größen sind fundamental für das Verständnis der Elektromagnetische Felder Gesundheit und deren Auswirkungen auf biologische Systeme.
