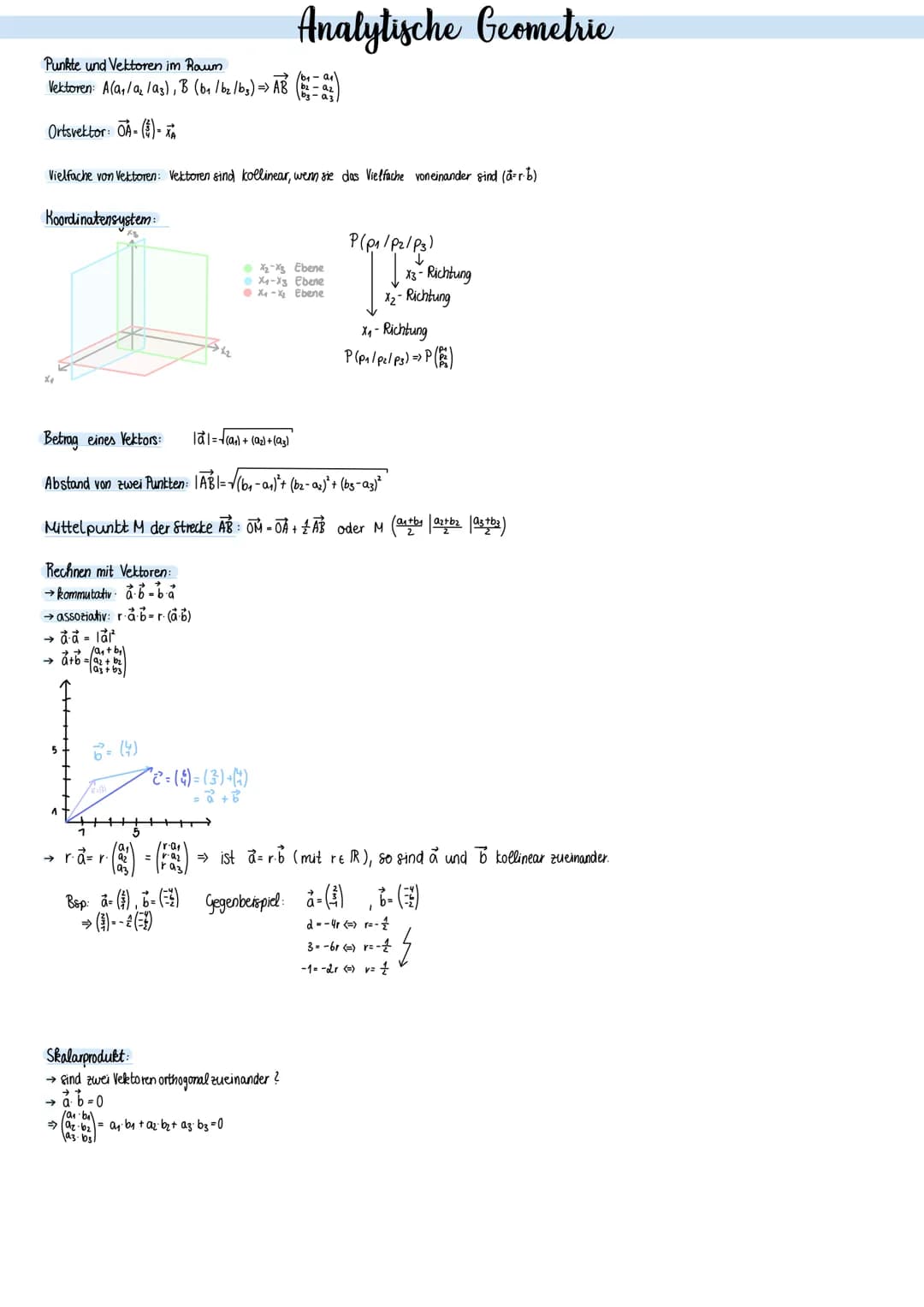

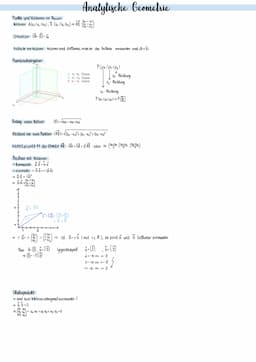

Grundlagen der analytische Geometrie im Raum Vektoren

Die analytische Geometrie im dreidimensionalen Raum basiert auf dem Verständnis von Punkten und Vektoren. Ein Punkt wird durch drei Koordinaten A$a₁/a₂/a₃$ beschrieben, während ein Vektor die gerichtete Verbindung zwischen zwei Punkten darstellt. Der Ortsvektor ist dabei ein spezieller Vektor, der vom Koordinatenursprung O zu einem Punkt führt.

Definition: Ein Vektor ist eine gerichtete Größe, die durch Richtung und Länge eindeutig bestimmt ist. Vektoren werden durch Koordinaten in der Form $x/y/z$ dargestellt.

Das Rechnen mit Vektoren folgt bestimmten Regeln: Die Addition ist kommutativ $a+b = b+a$ und assoziativ. Der Betrag eines Vektors |a| wird durch die Wurzel aus der Summe der quadrierten Komponenten berechnet: |a| = √$a₁² + a₂² + a₃²$. Besonders wichtig ist das Konzept der Vektorgeometrie Skalarprodukt kollinear Beziehung: Vektoren sind kollinear, wenn sie das Vielfache voneinander sind.

Die Mittelpunktsformel M = ½$A+B$ ermöglicht die Berechnung des Mittelpunkts einer Strecke AB. Diese grundlegenden Konzepte bilden das Fundament für komplexere geometrische Berechnungen im Raum.

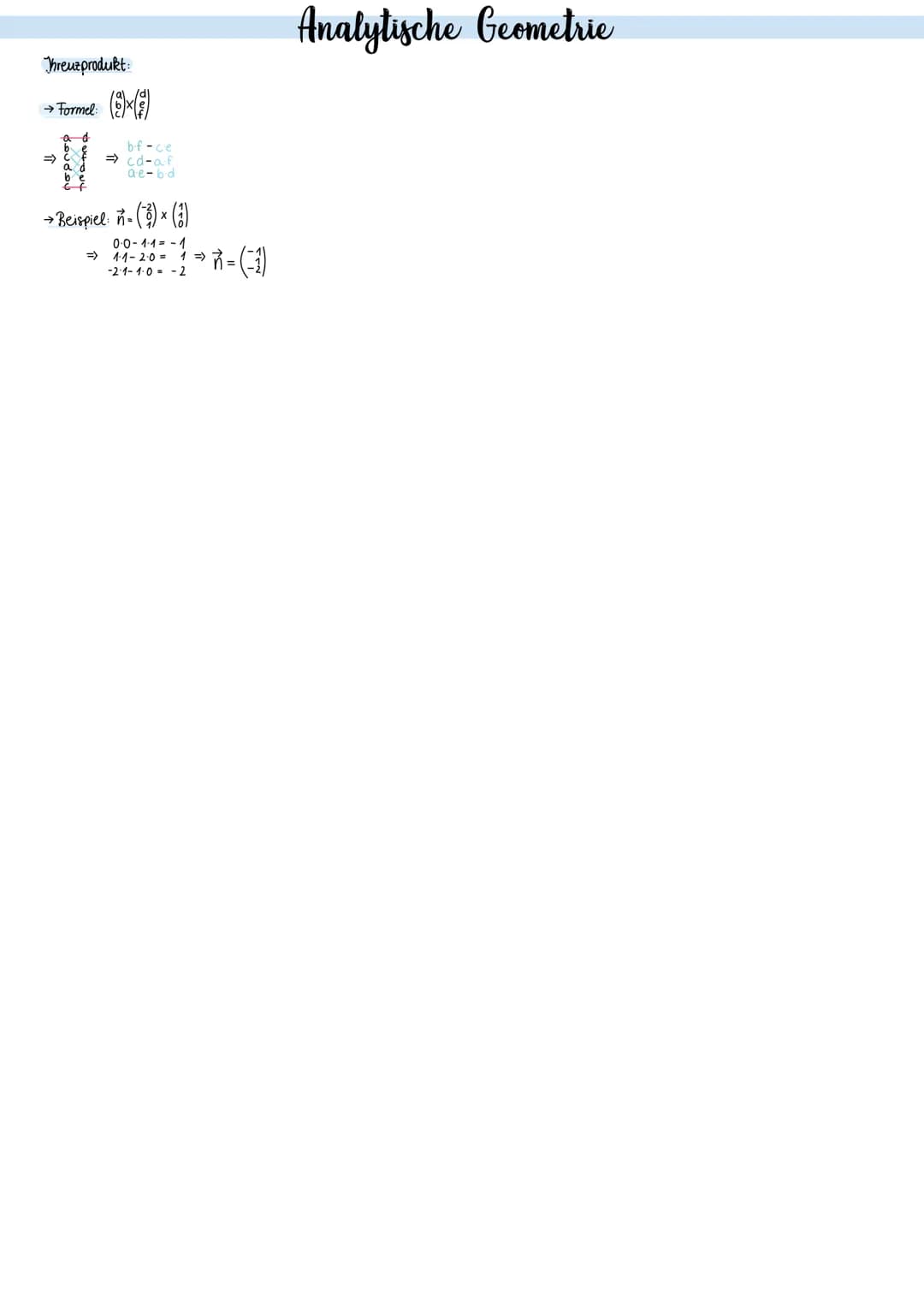

Vektoroperationen und das Kreuzprodukt

Das Kreuzprodukt zweier Vektoren ist eine fundamentale Operation in der Raumgeometrie. Es erzeugt einen neuen Vektor, der senkrecht auf den beiden Ausgangsvektoren steht. Die Berechnung erfolgt nach der Formel:

Beispiel: Das Kreuzprodukt a×b zweier Vektoren ergibt einen Normalenvektor, dessen Länge die Fläche des aufgespannten Parallelogramms beschreibt.

Die Bedeutung des Kreuzprodukts zeigt sich besonders bei der Bestimmung von Normalenvektoren und Flächeninhalten. Die Richtung des resultierenden Vektors folgt der Rechte-Hand-Regel.

Die praktische Anwendung des Kreuzprodukts findet sich in vielen Bereichen der Physik und Technik, beispielsweise bei der Berechnung von Drehmomenten oder der Bestimmung von Flächennormalen in der 3D-Grafik.

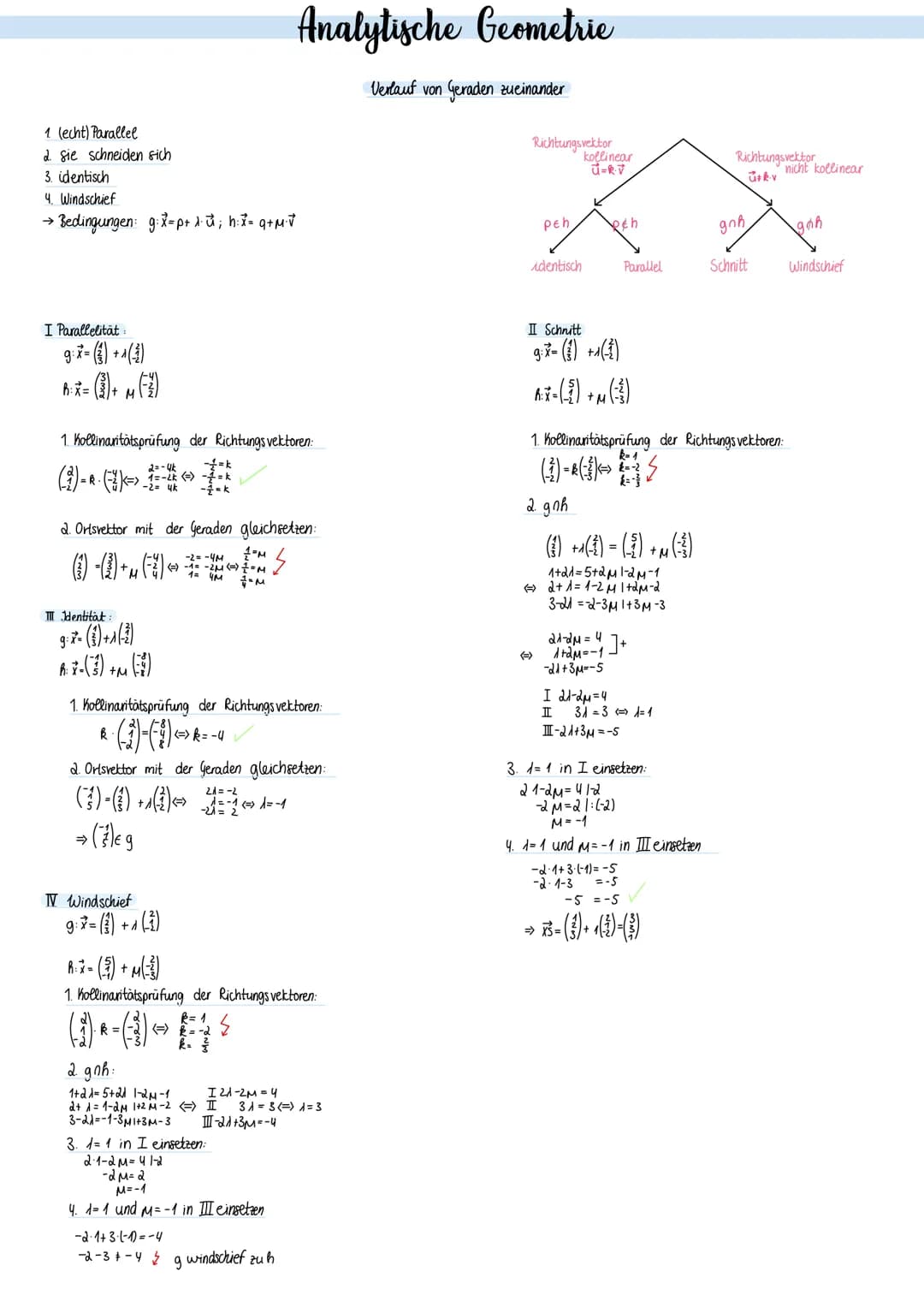

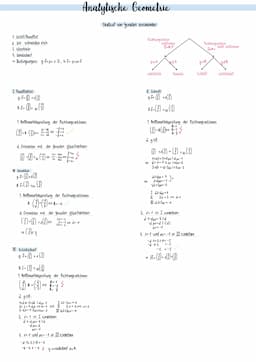

Lagebeziehungen von Geraden im Raum

Geraden im dreidimensionalen Raum können vier verschiedene Lagebeziehungen aufweisen: parallel, schneidend, identisch oder windschief. Die Analyse dieser Beziehungen erfolgt durch Untersuchung der Richtungsvektoren und Stützvektoren.

Highlight: Die Parallelitätsprüfung erfolgt durch Kollinaritätsuntersuchung der Richtungsvektoren. Zwei Geraden sind parallel, wenn ihre Richtungsvektoren kollinear sind.

Für die Schnittprüfung wird ein Gleichungssystem aufgestellt und gelöst. Bei windschiefen Geraden existiert kein Schnittpunkt, und die Richtungsvektoren sind nicht kollinear. Die Identität zweier Geraden liegt vor, wenn sowohl Richtungsvektoren als auch Stützvektoren übereinstimmen.

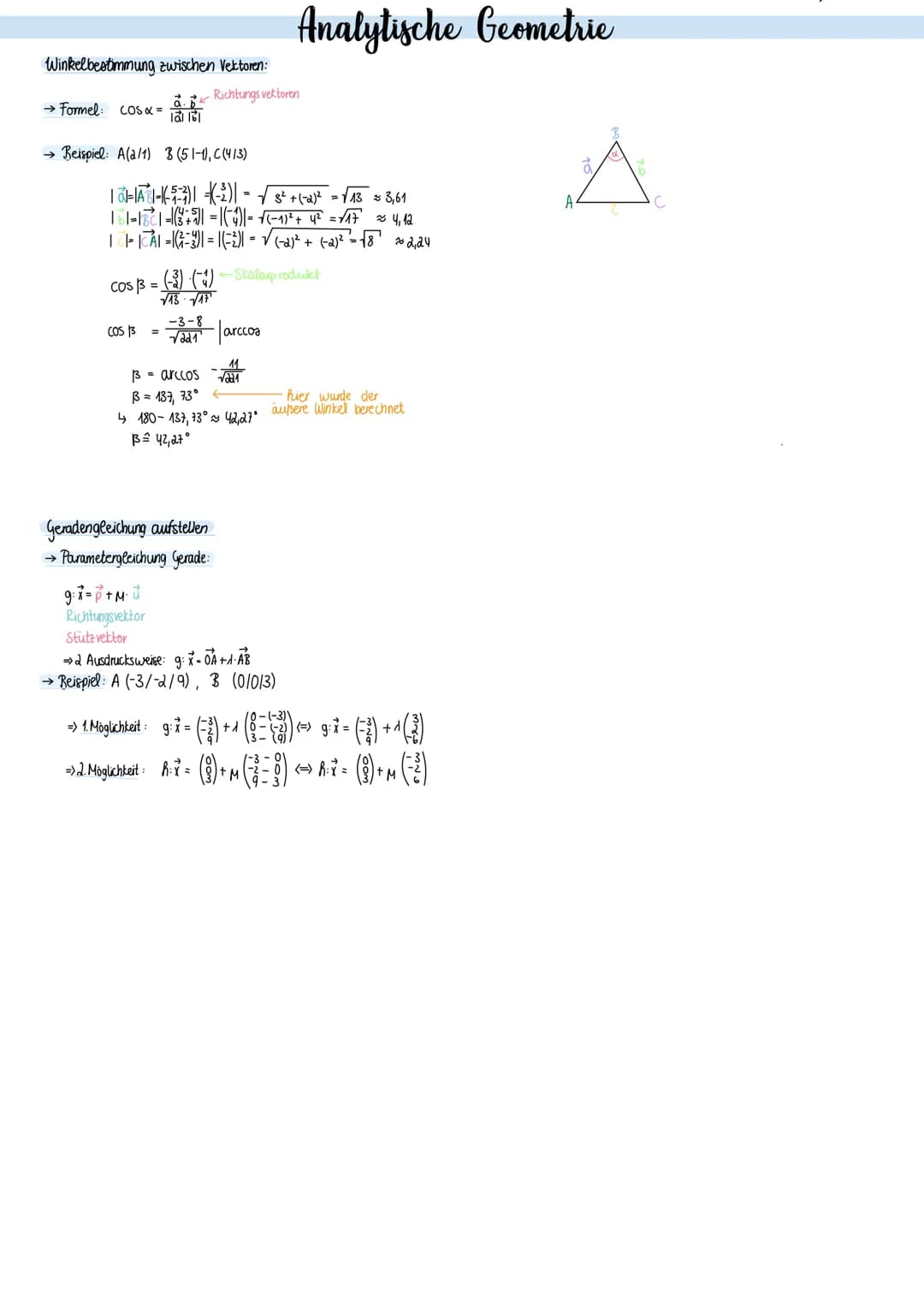

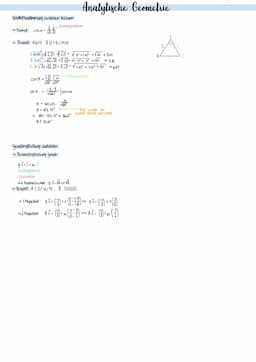

Winkelbestimmung zwischen Vektoren Formeln

Die Berechnung des Winkels zwischen zwei Vektoren erfolgt mithilfe des Skalarprodukts und der Formel cos(α) = (a·b)/(|a|·|b|). Diese Formel ist fundamental für viele geometrische Berechnungen.

Formel: cos(α) = $a₁b₁ + a₂b₂ + a₃b₃$/$√(a₁² + a₂² + a₃²)·√(b₁² + b₂² + b₃²)$

Die Geradengleichung in Parameterform g: x = p + λu beschreibt eine Gerade durch einen Stützvektor p und einen Richtungsvektor u. Diese Darstellung ermöglicht die einfache Untersuchung von Lagebeziehungen und die Berechnung von Schnittpunkten.

Die praktische Bedeutung der Winkelberechnung zeigt sich in vielen Anwendungen, von der Architektur bis zur Computergrafik, wo präzise Winkelbestimmungen essentiell sind.

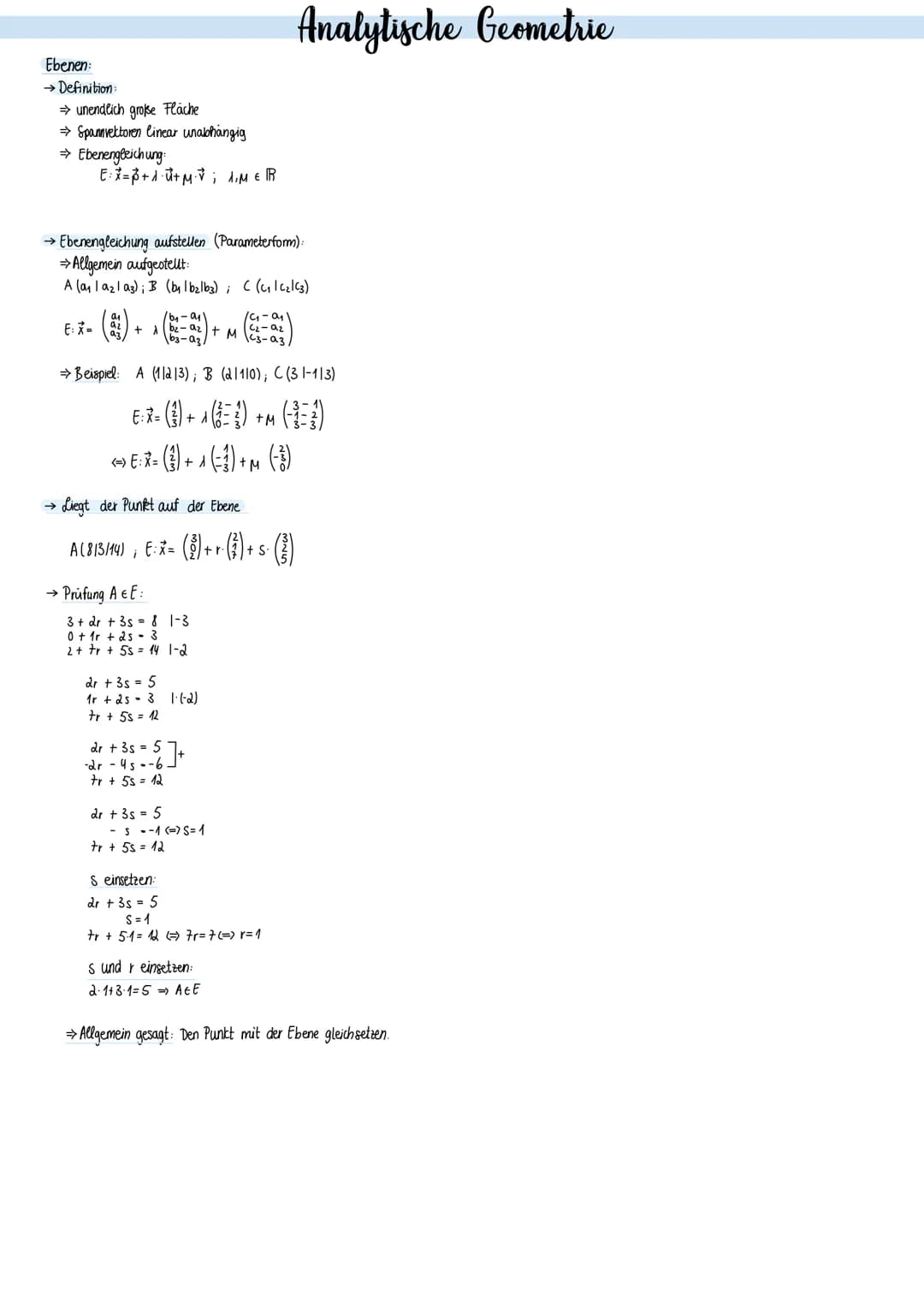

Ebenen und Vektoren in der Analytischen Geometrie

Die analytische Geometrie im Raum Vektoren bildet die Grundlage für das Verständnis von Ebenen im dreidimensionalen Raum. Eine Ebene ist eine unendlich große Fläche, die durch linear unabhängige Spannvektoren definiert wird. Die Ebenengleichung in Parameterform lässt sich durch einen Punkt und zwei Richtungsvektoren darstellen.

Definition: Eine Ebene wird mathematisch durch die Gleichung E:x = a + r·u + s·v beschrieben, wobei a der Ortsvektor eines Punktes der Ebene ist und u,v die Spannvektoren sind.

Die Prüfung, ob ein Punkt auf einer Ebene liegt, erfolgt durch Einsetzen der Koordinaten in die Ebenengleichung. Dabei werden die Parameter r und s bestimmt. Existiert eine eindeutige Lösung für diese Parameter, liegt der Punkt auf der Ebene.

Beispiel: Für die Ebene E: x = (1|2|3) + r·(2|1|2) + s·(1|2|1) und den Punkt A(8|13|14) ergibt sich: 8 = 1 + 2r + s 13 = 2 + r + 2s 14 = 3 + 2r + s

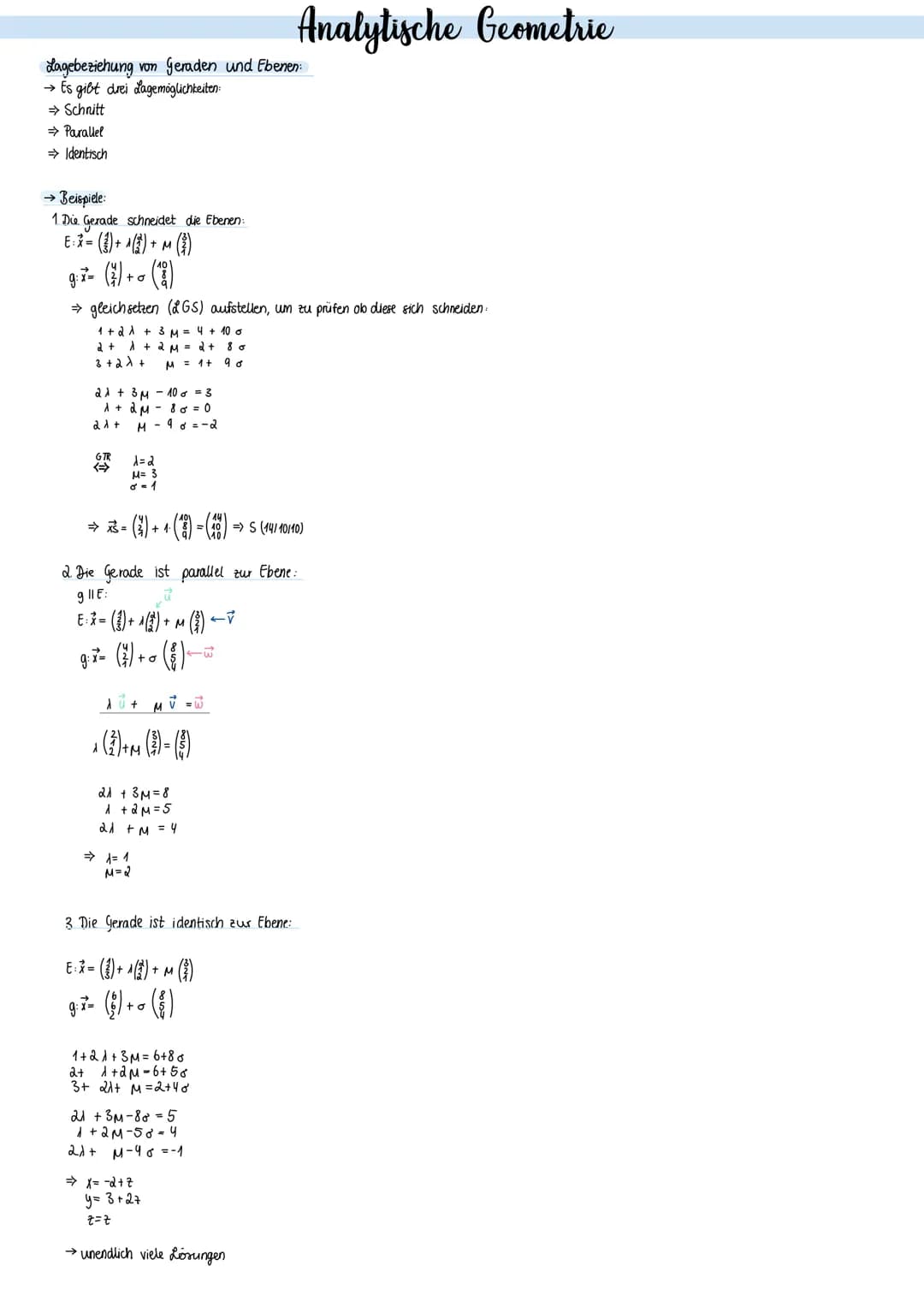

Lagebeziehungen zwischen Geraden und Ebenen

Bei der Untersuchung von Geraden und Ebenen im Raum gibt es drei fundamentale Lagebeziehungen: Schnitt, Parallel und Identisch. Diese Beziehungen sind essentiell für die Vektorgeometrie.

Highlight: Die Lagebeziehung wird durch Gleichsetzen der Parameterdarstellungen von Gerade und Ebene ermittelt.

Beim Schnitt einer Geraden mit einer Ebene existiert genau ein Schnittpunkt. Die Berechnung erfolgt durch Gleichsetzen der Parameterdarstellungen. Bei parallelen Geraden und Ebenen gibt es keine Lösung des Gleichungssystems, während bei identischen Geraden unendlich viele Lösungen existieren.

Beispiel: Für eine Gerade g: x = p + t·v und eine Ebene E: x = a + r·u + s·w wird geprüft: p + t·v = a + r·u + s·w

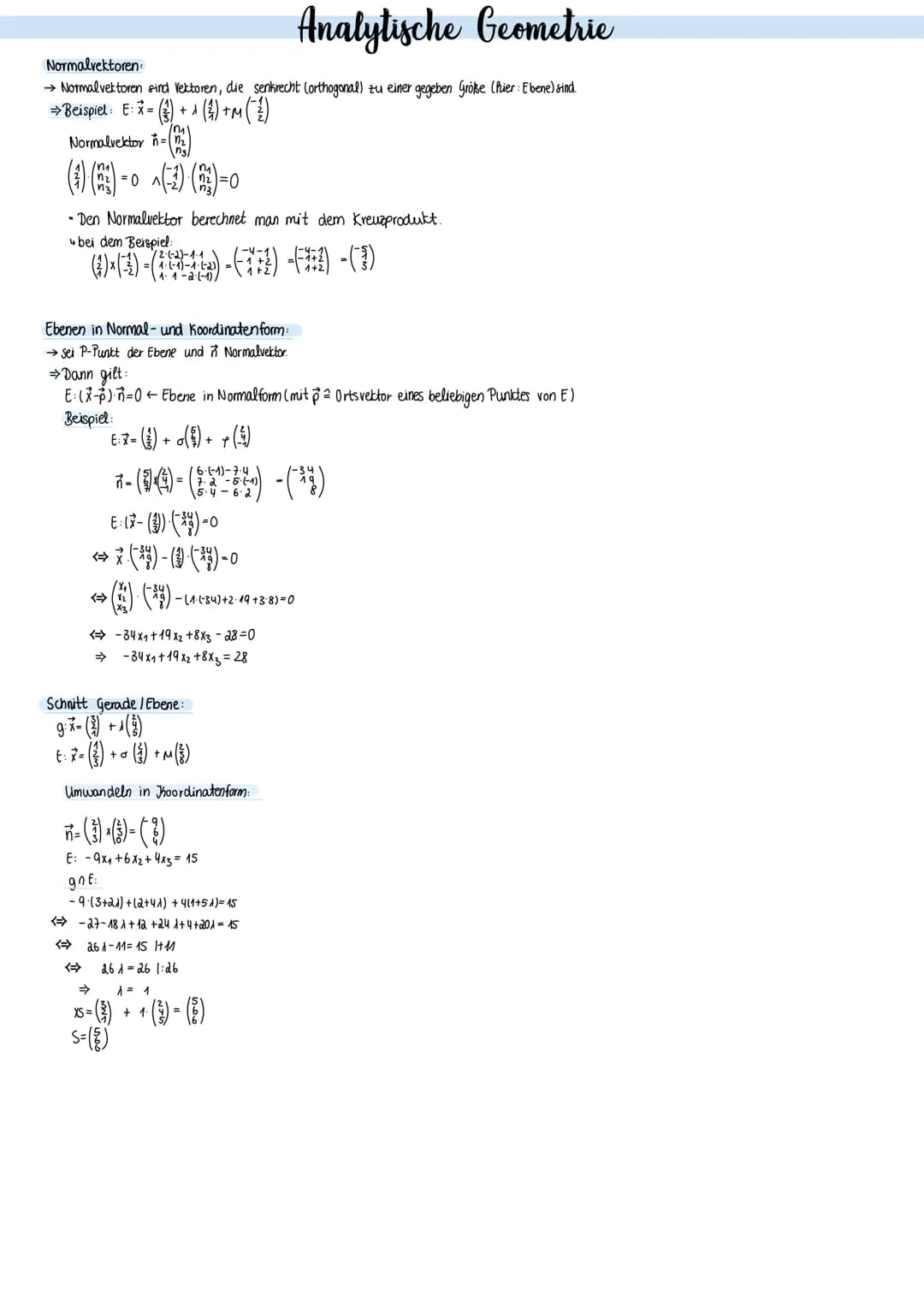

Normalvektoren und Ebenenformen

Normalvektoren spielen eine zentrale Rolle bei der Winkelbestimmung zwischen Vektoren. Ein Normalvektor steht senkrecht auf der Ebene und lässt sich durch das Kreuzprodukt der Spannvektoren berechnen.

Definition: Der Normalvektor n einer Ebene ist orthogonal zu allen Vektoren, die in der Ebene liegen.

Die Ebenengleichung lässt sich sowohl in Normalform als auch in Koordinatenform darstellen. Die Normalform $x-p$·n = 0 eignet sich besonders gut für Abstandsberechnungen, während die Koordinatenform ax + by + cz = d für algebraische Berechnungen vorteilhaft ist.

Die Umwandlung zwischen den verschiedenen Darstellungsformen ist ein wichtiges Werkzeug für die Lösung geometrischer Probleme.

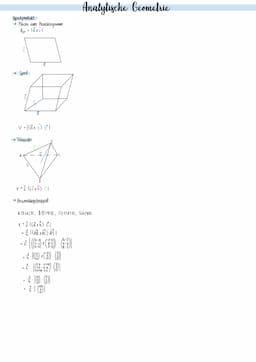

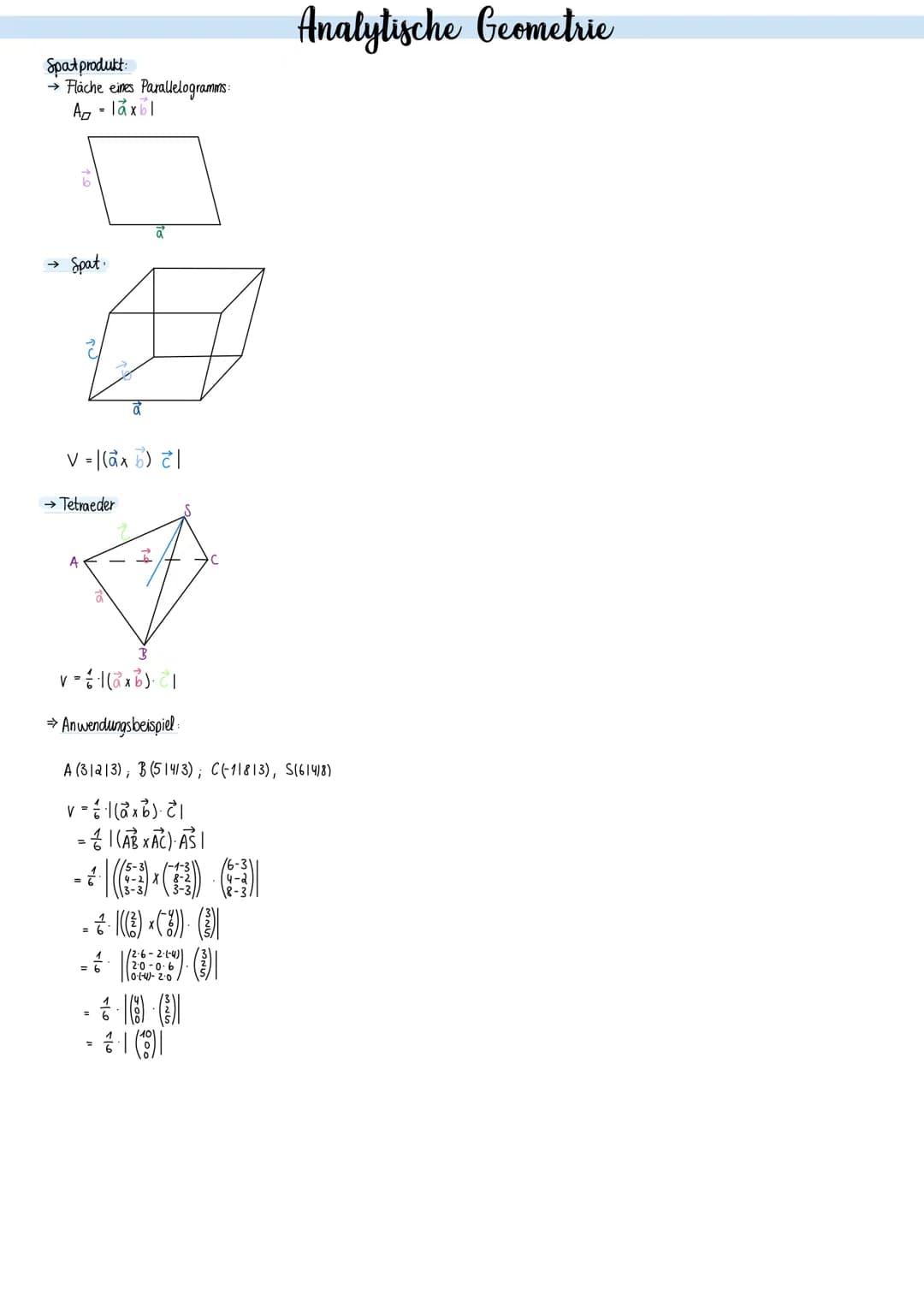

Gauß-Verfahren und Spatprodukt

Das Gauß-Verfahren ist eine systematische Methode zur Lösung linearer Gleichungssysteme. Es findet Anwendung bei der Bestimmung von Schnittpunkten und Schnittgeraden.

Highlight: Das Spatprodukt ermöglicht die Berechnung des Volumens eines Parallelepipeds und eines Tetraeders.

Die Berechnung des Volumens eines Tetraeders erfolgt über die Formel V = 1/6·|(a×b)·c|, wobei a, b und c die Kantenvektoren sind. Diese Methode ist besonders nützlich bei der Analyse räumlicher Strukturen.

Beispiel: Für ein Tetraeder mit den Punkten A(3|2|3), B(5|4|3), C(-1|8|3) und S(6|4|8) berechnet sich das Volumen über das Spatprodukt der Kantenvektoren.

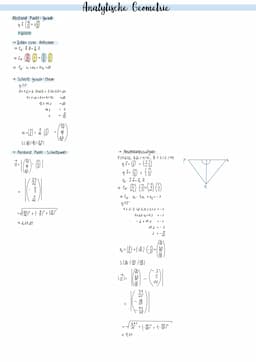

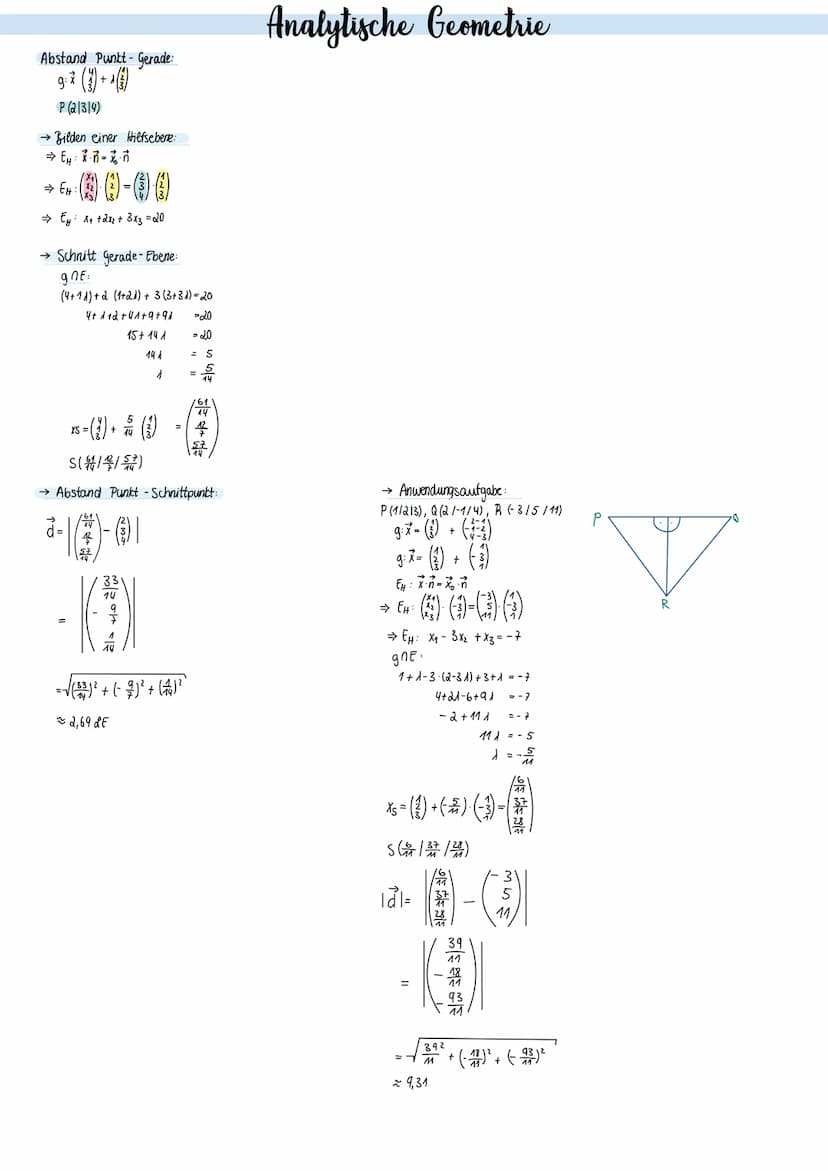

Abstandsberechnung und Vektorgeometrie im Raum

Die analytische Geometrie im Raum ermöglicht uns die präzise Berechnung von Abständen zwischen geometrischen Objekten. Ein fundamentales Konzept dabei ist die Bestimmung des Abstands zwischen einem Punkt und einer Geraden.

Definition: Der Abstand zwischen einem Punkt und einer Geraden ist die kürzeste Strecke vom Punkt zur Geraden, die immer senkrecht zur Geraden verläuft.

Um den Abstand zwischen einem Punkt P und einer Geraden g zu berechnen, folgen wir einem strukturierten Verfahren. Zunächst konstruieren wir eine Hilfsebene durch den Punkt P, die senkrecht zur Geraden g steht. Diese Hilfsebene ermöglicht uns, den Schnittpunkt S zwischen der Geraden und der Ebene zu bestimmen.

Die Berechnung erfolgt in mehreren Schritten: Zuerst stellen wir die Ebenengleichung auf, dann ermitteln wir den Schnittpunkt und schließlich berechnen wir den Abstand zwischen dem ursprünglichen Punkt P und dem gefundenen Schnittpunkt S. Dabei nutzen wir das Skalarprodukt zur Winkelbestimmung und die Vektorrechnung zur Abstandsberechnung.

Beispiel: Bei einem Punkt P(2,1,3) und einer Geraden g: x⃗ = a⃗ + t·r⃗ berechnen wir zunächst die Normalenform der Hilfsebene, dann den Schnittpunkt und schließlich den Abstand |PS|.

Anwendungen der Vektorgeometrie

Die Vektorgeometrie bietet vielfältige praktische Anwendungsmöglichkeiten. Bei der Lösung von geometrischen Problemen im dreidimensionalen Raum sind Vektoren unverzichtbare Werkzeuge. Sie ermöglichen uns, komplexe räumliche Beziehungen mathematisch präzise zu beschreiben und zu analysieren.

Hinweis: Die Anwendung der Vektorgeometrie erfordert ein gutes Verständnis der grundlegenden Konzepte wie Vektoraddition, Skalarmultiplikation und Skalarprodukt.

Ein wichtiger Aspekt ist die Winkelbestimmung zwischen Vektoren. Die dafür verwendeten Formeln basieren auf dem Skalarprodukt und ermöglichen die Berechnung von Winkeln zwischen Geraden, Ebenen oder beliebigen Richtungsvektoren. Diese Berechnungen sind besonders in der Architektur, im Ingenieurwesen und in der Computergrafik von Bedeutung.

Die praktische Anwendung zeigt sich beispielsweise bei der Bestimmung von kürzesten Wegen im Raum, der Berechnung von Schnittpunkten oder der Analyse von Bewegungsbahnen. Dabei ist es wichtig, die geometrischen Zusammenhänge zu verstehen und die entsprechenden mathematischen Werkzeuge gezielt einzusetzen.

Beispiel: In der Praxis können wir mit diesen Methoden etwa den optimalen Standort für eine Kamera berechnen, die einen bestimmten Punkt aus einem vorgegebenen Winkel aufnehmen soll.
