Einfaches ER-Diagramm: So erstellst du ein Entity-Relationship Modell!

Grundlagen der Datenbankstruktur und SQL-Abfragen

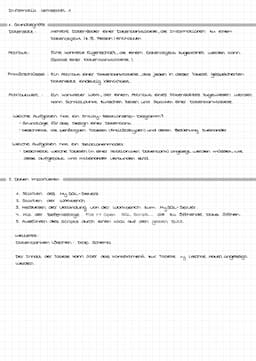

Das Entity-Relationship-Modell bildet die Grundlage für professionelles Datenbankdesign. Es beschreibt die Struktur einer Datenbank durch Entitäten (Objekte) und deren Beziehungen zueinander. Ein ER-Diagramm visualisiert diese Strukturen und macht sie für Entwickler und Anwender verständlich.

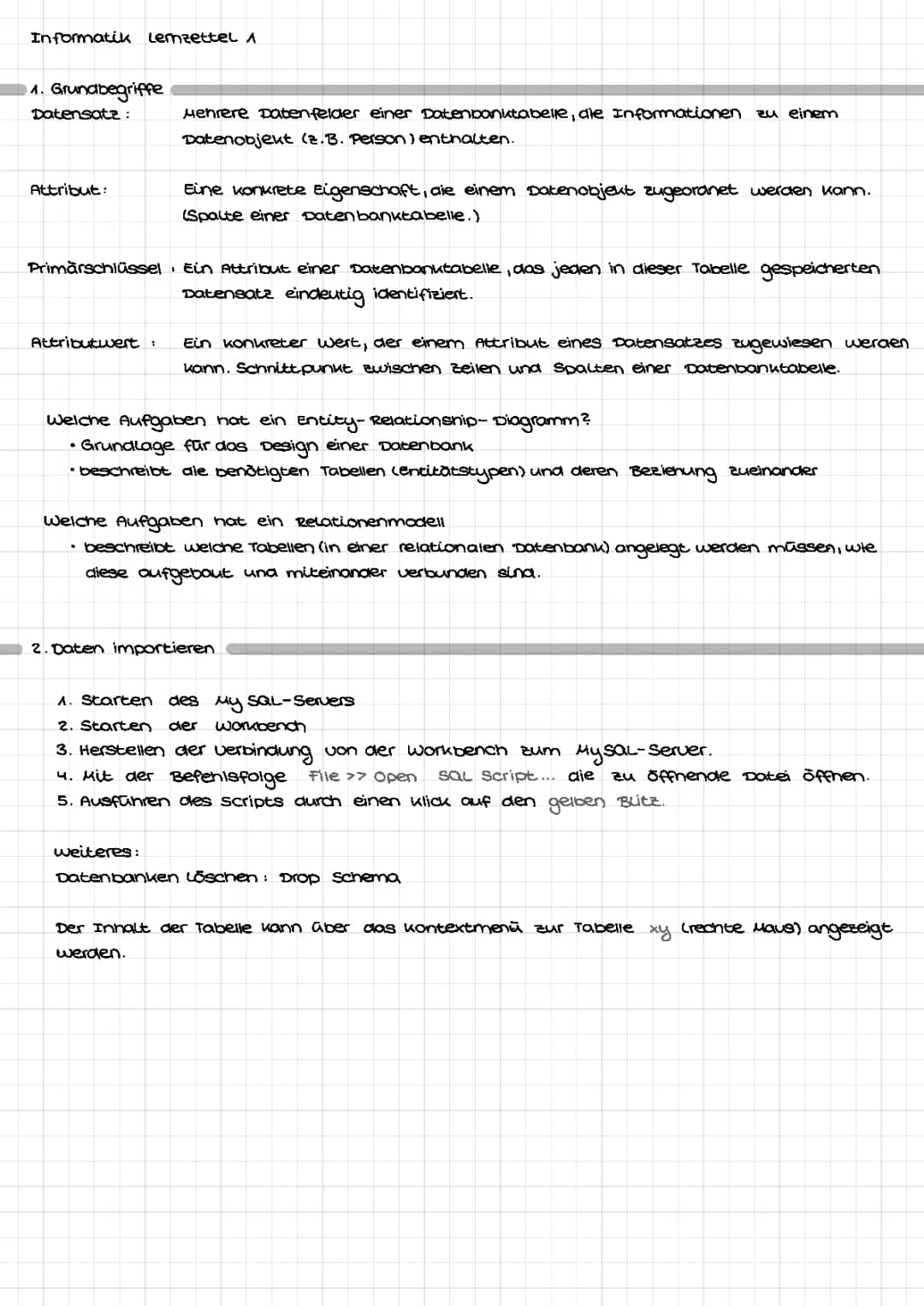

Definition: Ein Datensatz besteht aus mehreren zusammengehörigen Attributen, die Informationen zu einem Datenobjekt (z.B. einer Person) enthalten. Jedes Attribut beschreibt eine spezifische Eigenschaft des Objekts.

Die Grundstruktur einer Datenbank basiert auf verschiedenen Schlüsselkonzepten. Der Primärschlüssel spielt dabei eine zentrale Rolle - er identifiziert jeden Datensatz eindeutig innerhalb einer Tabelle. Attributwerte sind die konkreten Informationen, die in den Schnittpunkten zwischen Zeilen und Spalten einer Datenbanktabelle gespeichert werden.

Highlight: Das Relationenmodell definiert den konkreten Aufbau der Datenbanktabellen und deren Verknüpfungen in einer relationalen Datenbank. Es ist die praktische Umsetzung des konzeptionellen ER-Modells.

Der Datenbankzugriff erfolgt über spezielle Tools wie MySQL Workbench oder HeidiSQL. Diese Programme ermöglichen das einfache Importieren, Verwalten und Abfragen von Daten. Der Import erfolgt typischerweise durch SQL-Skripte, die über die Workbench ausgeführt werden.

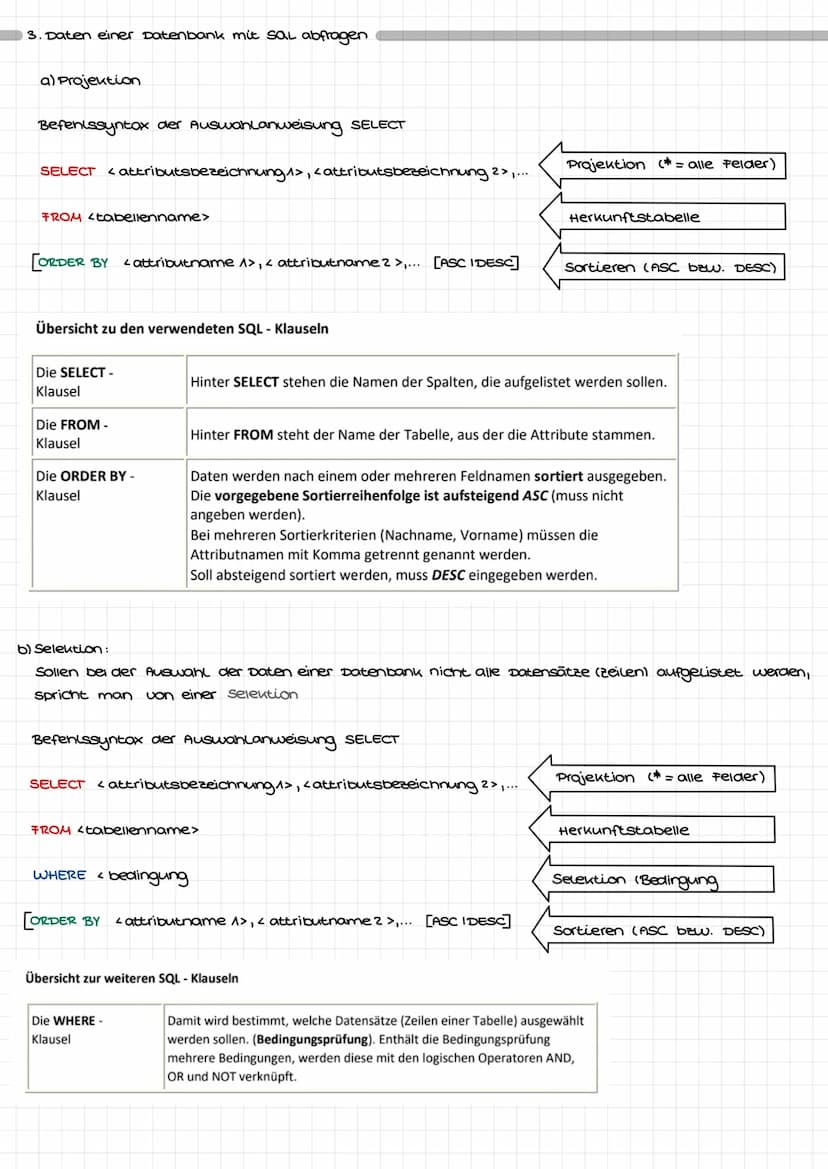

SQL-Abfragen: Projektion und Selektion

Die SQL SELECT Anweisung ist das wichtigste Werkzeug zur Datenabfrage. Die Projektion bestimmt dabei, welche Spalten (Attribute) angezeigt werden sollen.

Beispiel:

SELECT vorname, nachname
FROM mitarbeiter
ORDER BY nachname ASC;

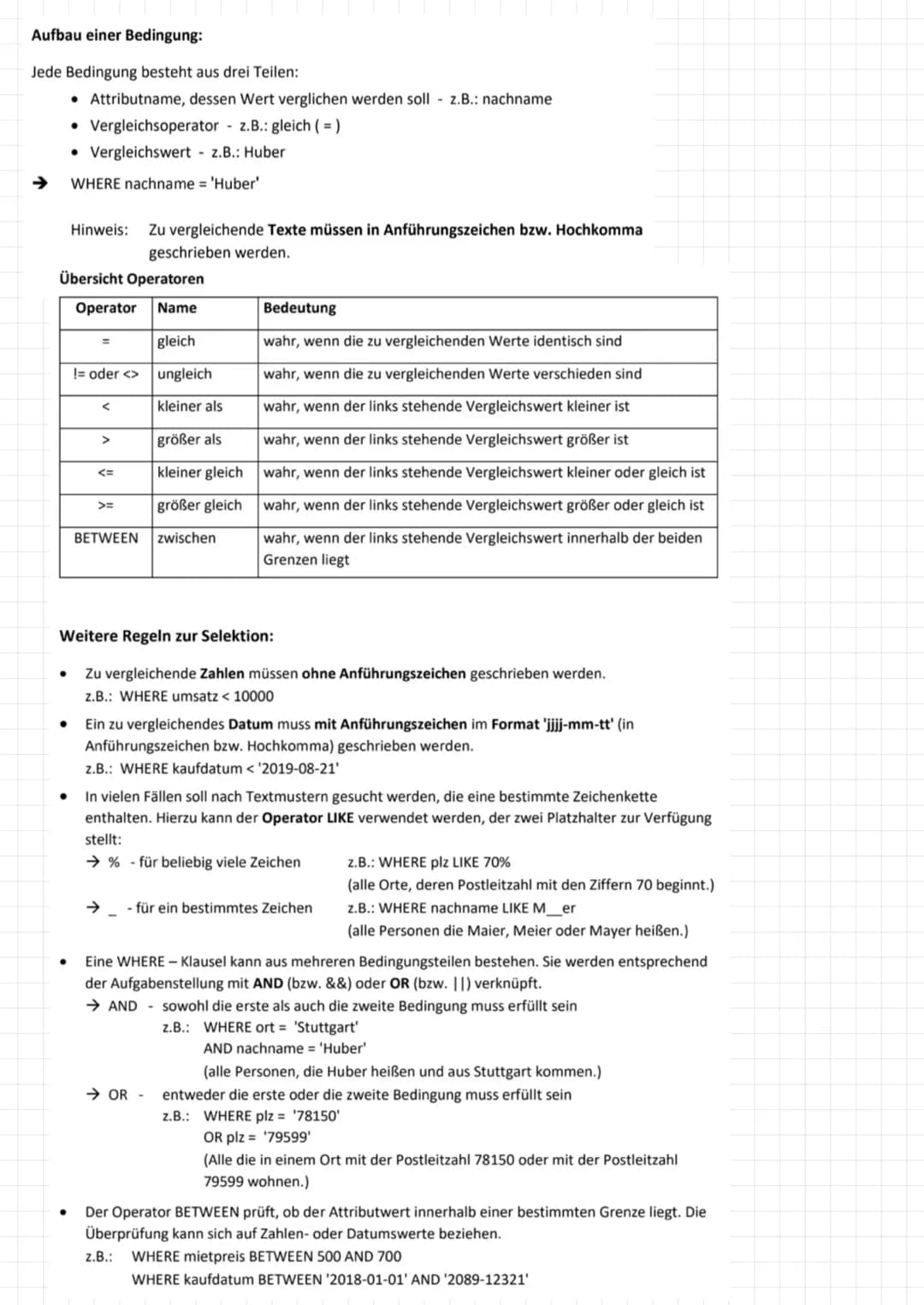

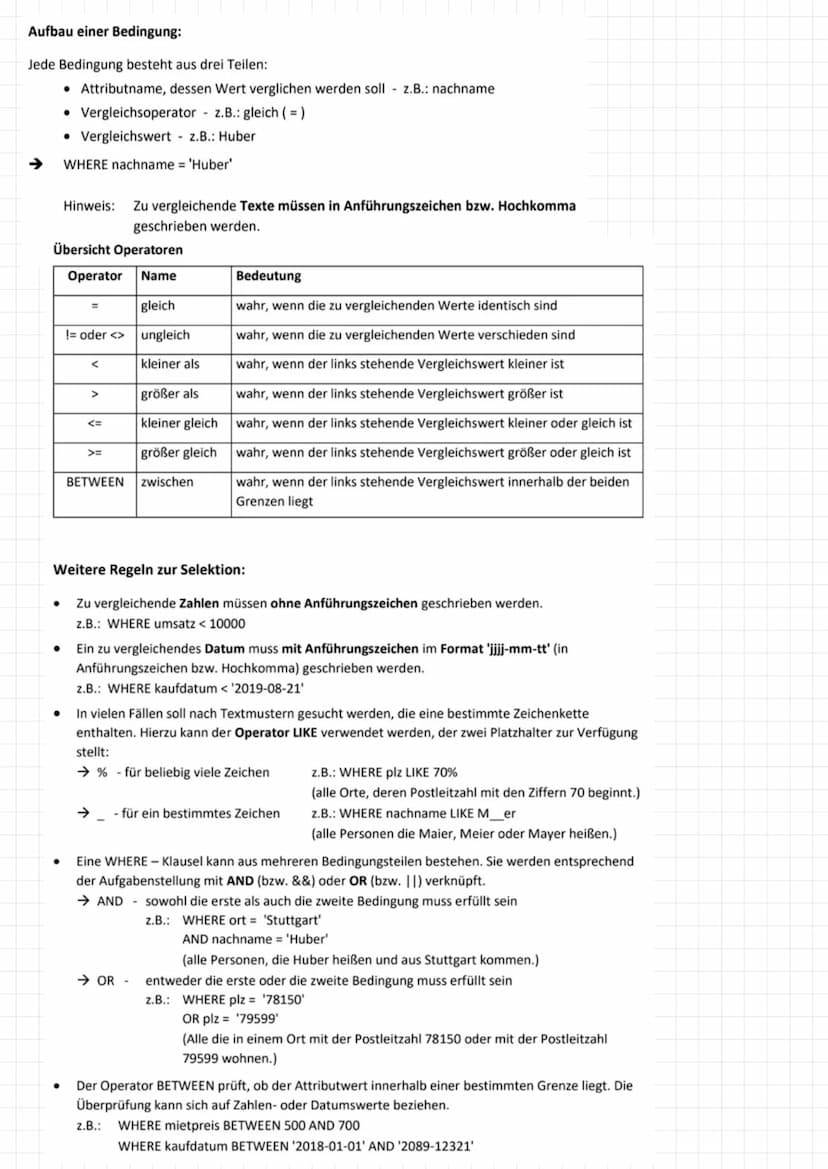

Die SQL Selektion ermöglicht das Filtern von Datensätzen nach bestimmten Kriterien. Die WHERE-Klausel definiert dabei die Bedingungen für die Auswahl.

Vokabular: Die wichtigsten Vergleichsoperatoren sind:

• = (gleich)
• != oder <> (ungleich)
• < (kleiner als)

• (größer als)

• <= (kleiner gleich)

• = (größer gleich)

Für komplexere Abfragen können mehrere Bedingungen mit AND und OR verknüpft werden. Der BETWEEN-Operator ermöglicht die Prüfung auf Wertebereiche, während LIKE für Textmustersuchen verwendet wird.

Erweiterte SQL-Abfragetechniken

Die Mustersuche mit LIKE ist ein mächtiges Werkzeug für flexible Textsuchen. Dabei kommen zwei wichtige Platzhalter zum Einsatz:

• % für beliebig viele Zeichen
• _ für genau ein Zeichen

Beispiel:

SELECT * FROM kunden
WHERE nachname LIKE 'M%er';
-- Findet Namen wie Maier, Meyer, Meier

Komplexe Bedingungen können durch logische Operatoren verknüpft werden. AND verlangt das Erfüllen aller Bedingungen, während OR mindestens eine erfüllte Bedingung erfordert.

Highlight: Bei der Arbeit mit Datumsangaben ist das korrekte Format 'YYYY-MM-DD' essentiell. Datumswerte müssen immer in Anführungszeichen gesetzt werden.

Datenmanipulation mit SQL

Die Verwaltung von Datenbankinhalten erfolgt nicht nur durch Abfragen, sondern auch durch Datenmanipulation. Der INSERT INTO Befehl fügt neue Datensätze in eine Tabelle ein.

Beispiel:

INSERT INTO mitarbeiter (vorname, nachname)
VALUES ('Max', 'Mustermann');

Für die Datenanalyse ist die Kombination verschiedener SQL-Befehle wichtig. Der SQL SELECT from multiple tables Befehl ermöglicht beispielsweise das Verbinden von Informationen aus mehreren Tabellen.

Definition: Die Datenintegration zwischen verschiedenen Systemen, etwa durch MySQL ODBC driver oder Excel MySQL Connector, ermöglicht die flexible Weiterverarbeitung von Datenbankinhalten in anderen Anwendungen.

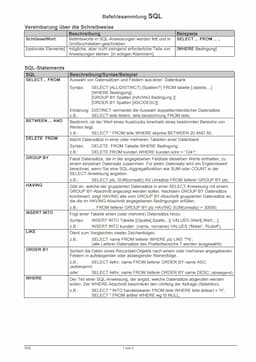

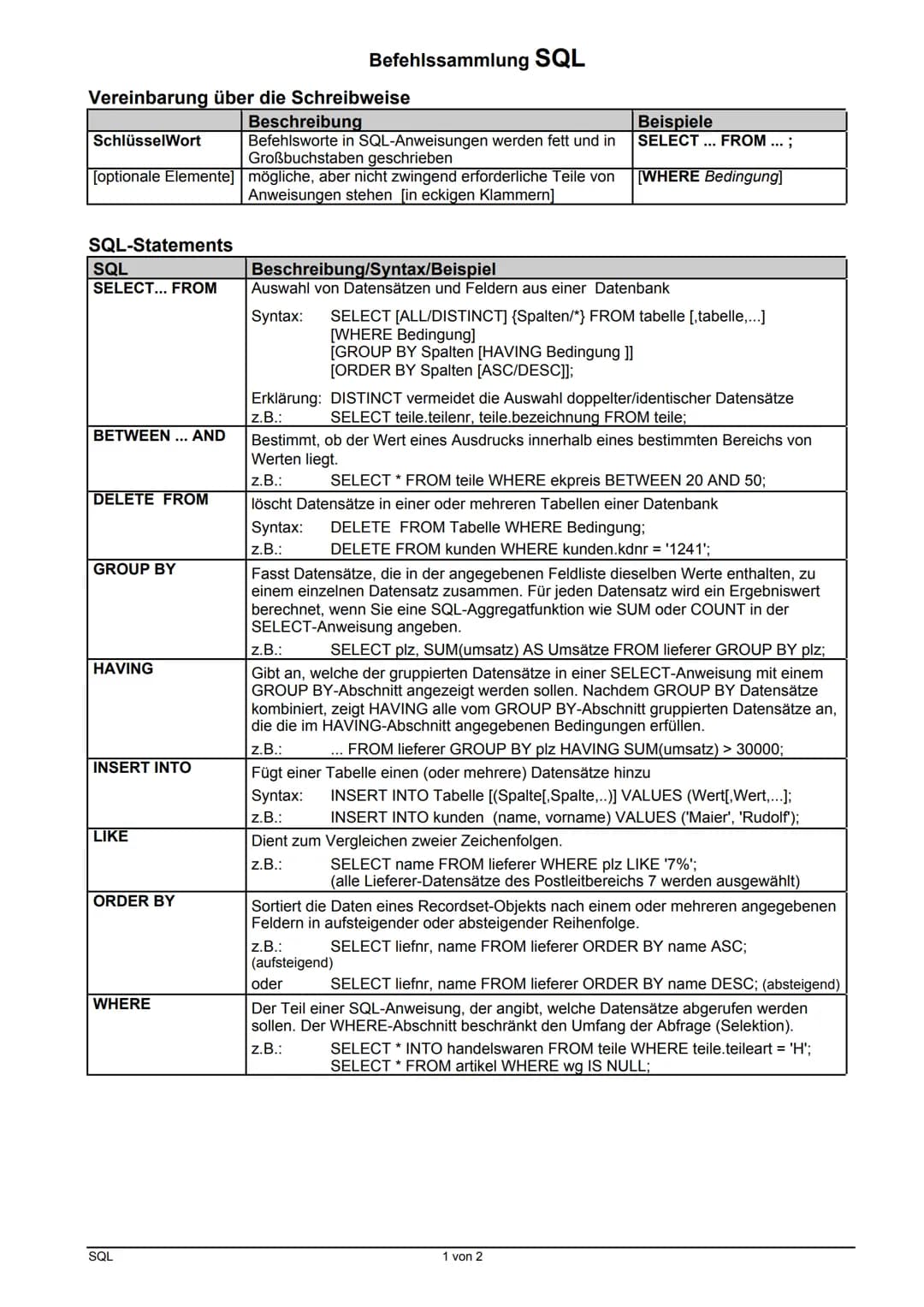

SQL Befehle und Funktionen: Eine umfassende Übersicht

Die SQL SELECT Befehle bilden das Fundament für die Datenbankabfrage. Die korrekte Schreibweise der SQL-Befehle folgt klaren Konventionen: Schlüsselwörter werden in Großbuchstaben geschrieben, während optionale Elemente in eckigen Klammern stehen.

Definition: Die grundlegende SELECT-Syntax lautet:

SELECT [ALL/DISTINCT] {Spalten/*} FROM tabelle [,tabelle,...]
[WHERE Bedingung]
[GROUP BY Spalten [HAVING Bedingung]]
[ORDER BY Spalten [ASC/DESC]];

Die wichtigsten SQL-Funktionen umfassen Aggregatfunktionen wie AVG() für Durchschnittswerte, COUNT() für Zählungen und SUM() für Summenbildungen. Datumsfunktionen wie DATE(), DATEDIFF() und NOW() ermöglichen die präzise Arbeit mit Zeitangaben.

Beispiel: Eine typische Abfrage mit Aggregatfunktion:

SELECT AVG(umsatz) AS Durchschnitt,
       COUNT(*) as Anzahl,
       SUM(umsatz) as Gesamtumsatz
FROM lieferer
WHERE umsatz > 1000;

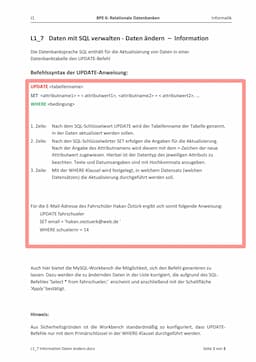

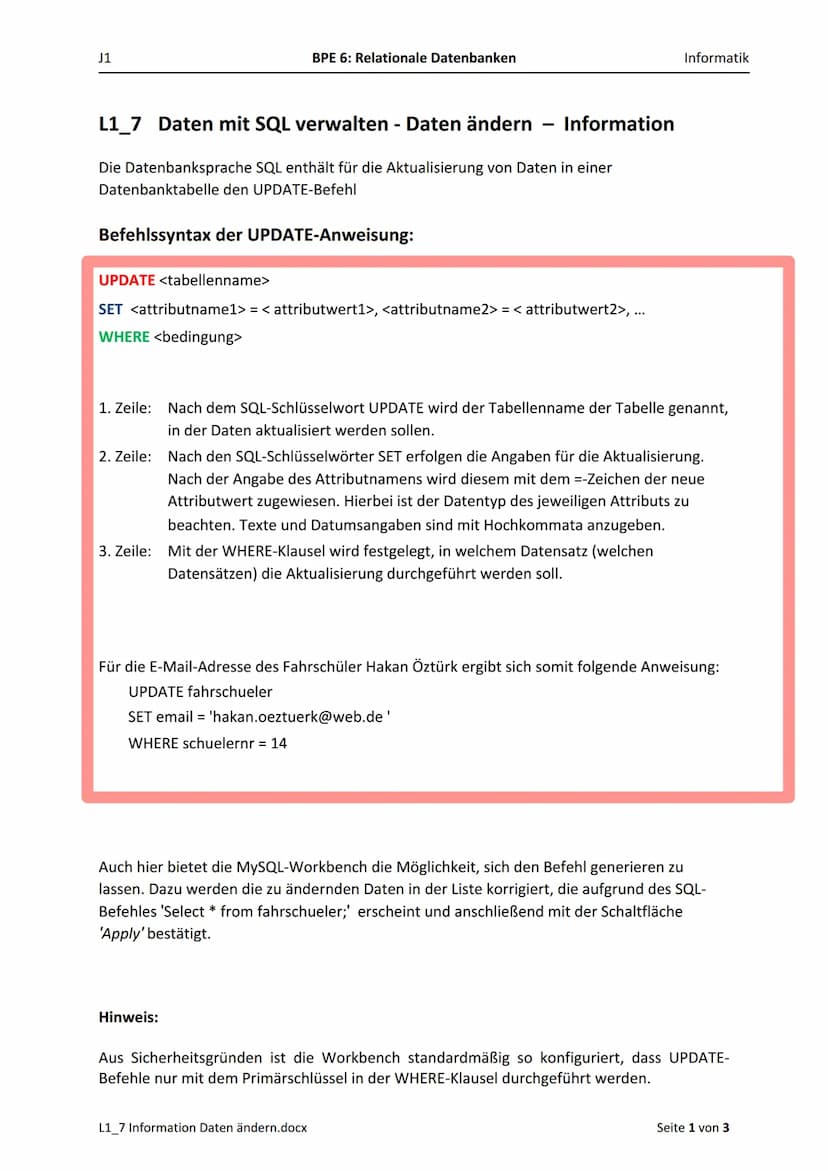

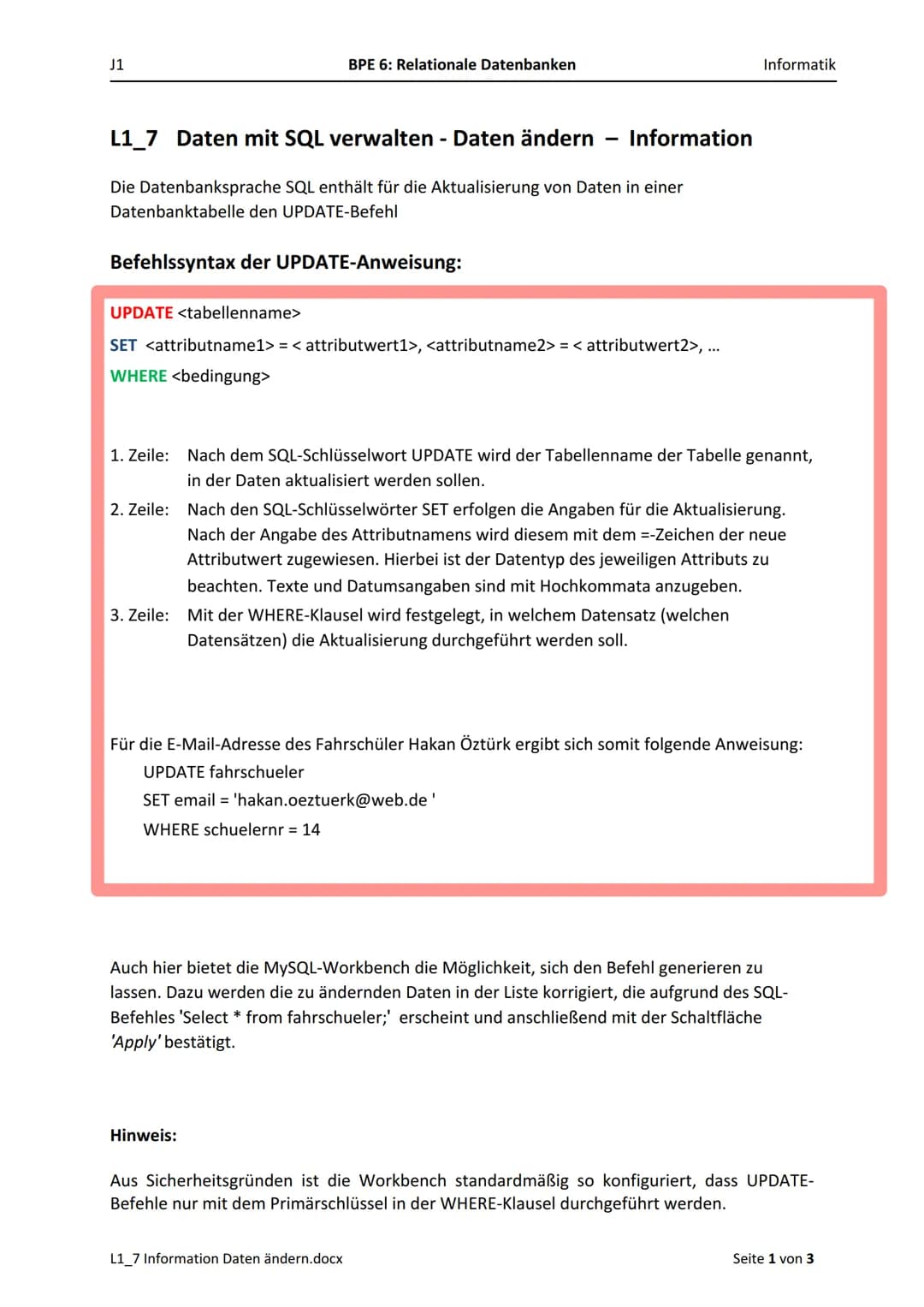

Datenmanipulation mit SQL UPDATE

Der UPDATE-Befehl ist das zentrale Werkzeug zur Aktualisierung von Datensätzen in SQL Datenbank Tabellen. Die Syntax folgt einem klaren dreistufigen Aufbau:

Highlight: Die UPDATE-Syntax besteht aus:

1. UPDATE Tabellenname
2. SET Attributname = Attributwert
3. WHERE Bedingung

Bei der Arbeit mit MySQL Workbench können Datenaktualisierungen sowohl über die grafische Oberfläche als auch direkt per SQL-Befehl durchgeführt werden. Aus Sicherheitsgründen erlaubt MySQL standardmäßig nur Updates mit Primärschlüssel-Bedingung.

Beispiel: Ein typischer UPDATE-Befehl:

UPDATE fahrschueler
SET email = '[email protected]'
WHERE schuelernr = 14;

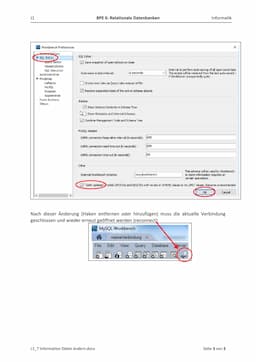

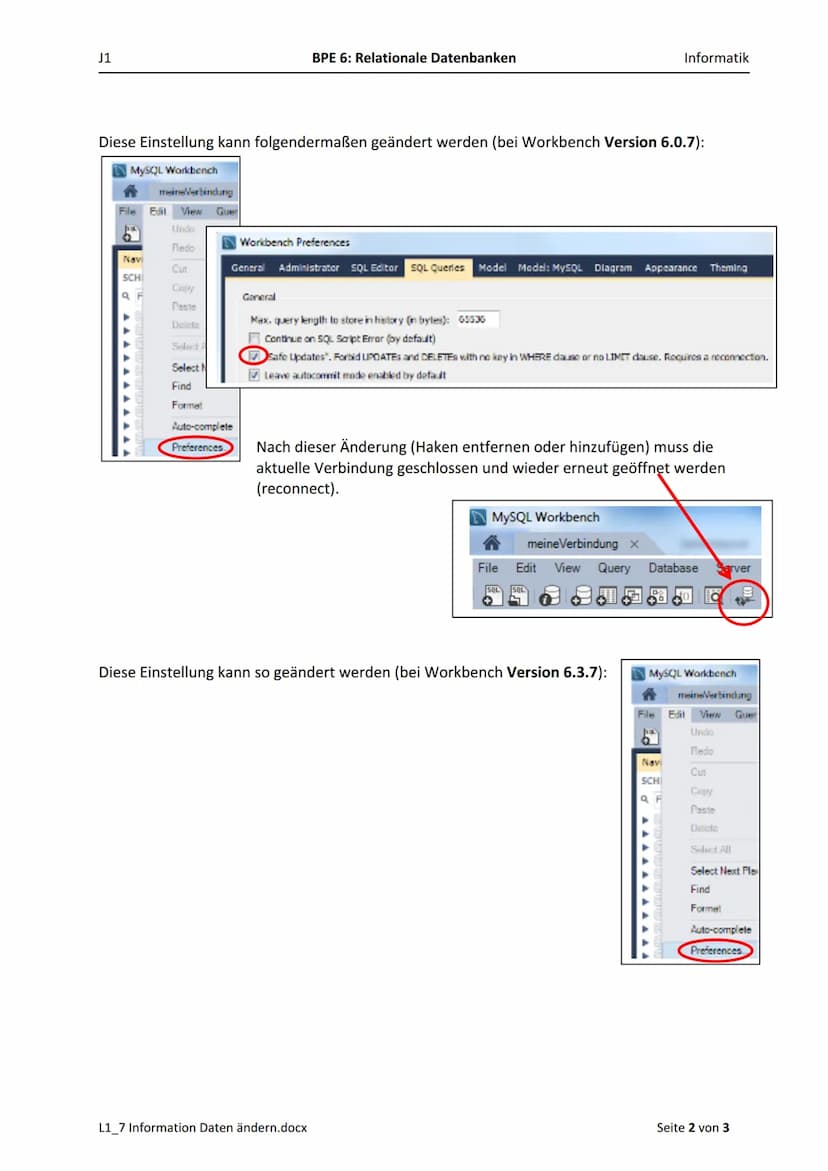

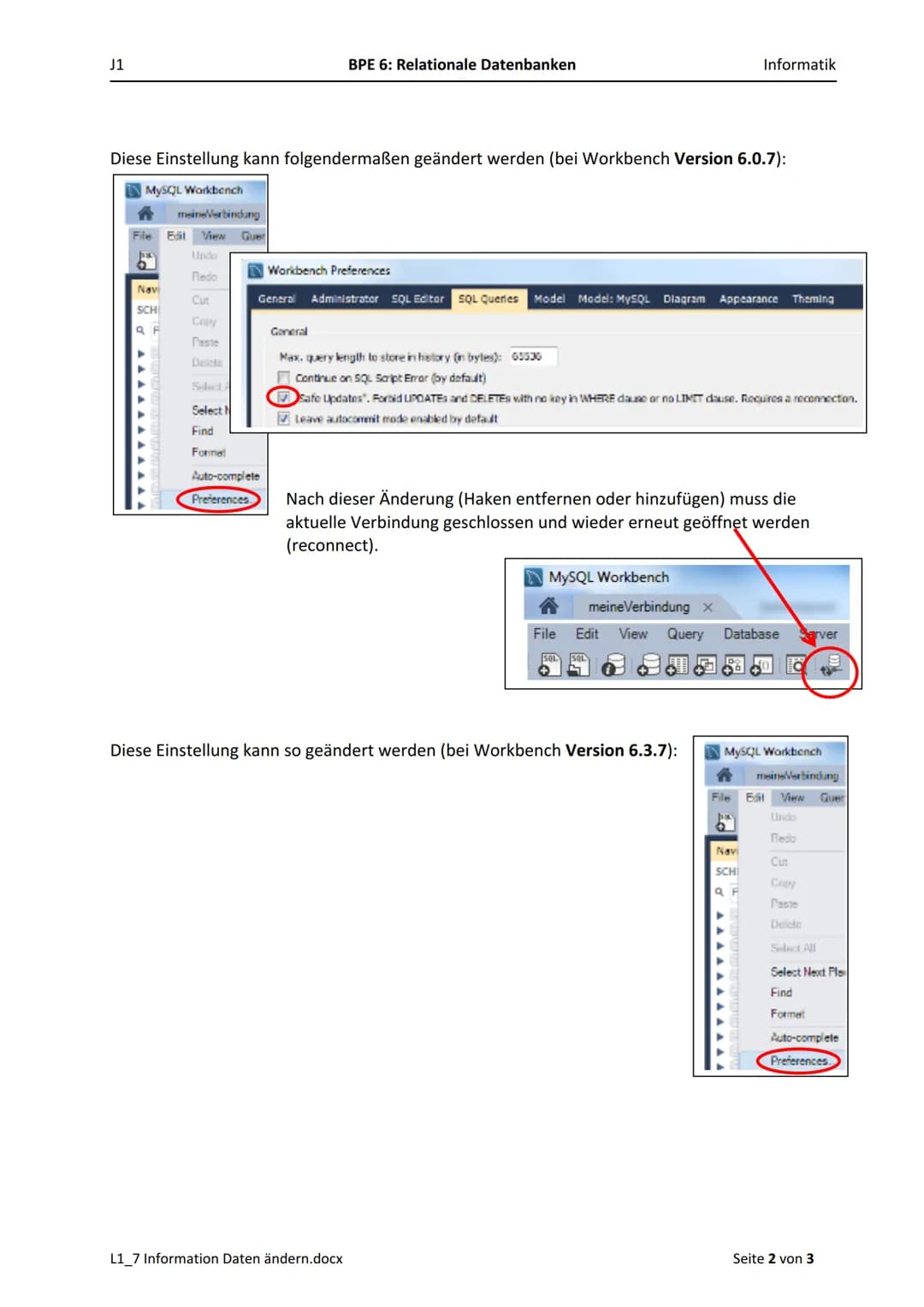

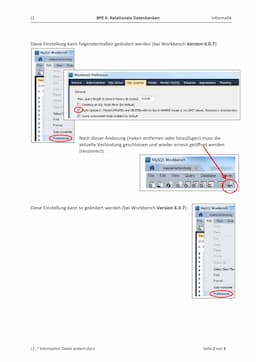

Die Konfiguration der Sicherheitseinstellungen kann in den Workbench-Einstellungen unter "SQL Editor" angepasst werden. Nach Änderungen ist ein Neuverbinden zur Datenbank erforderlich.

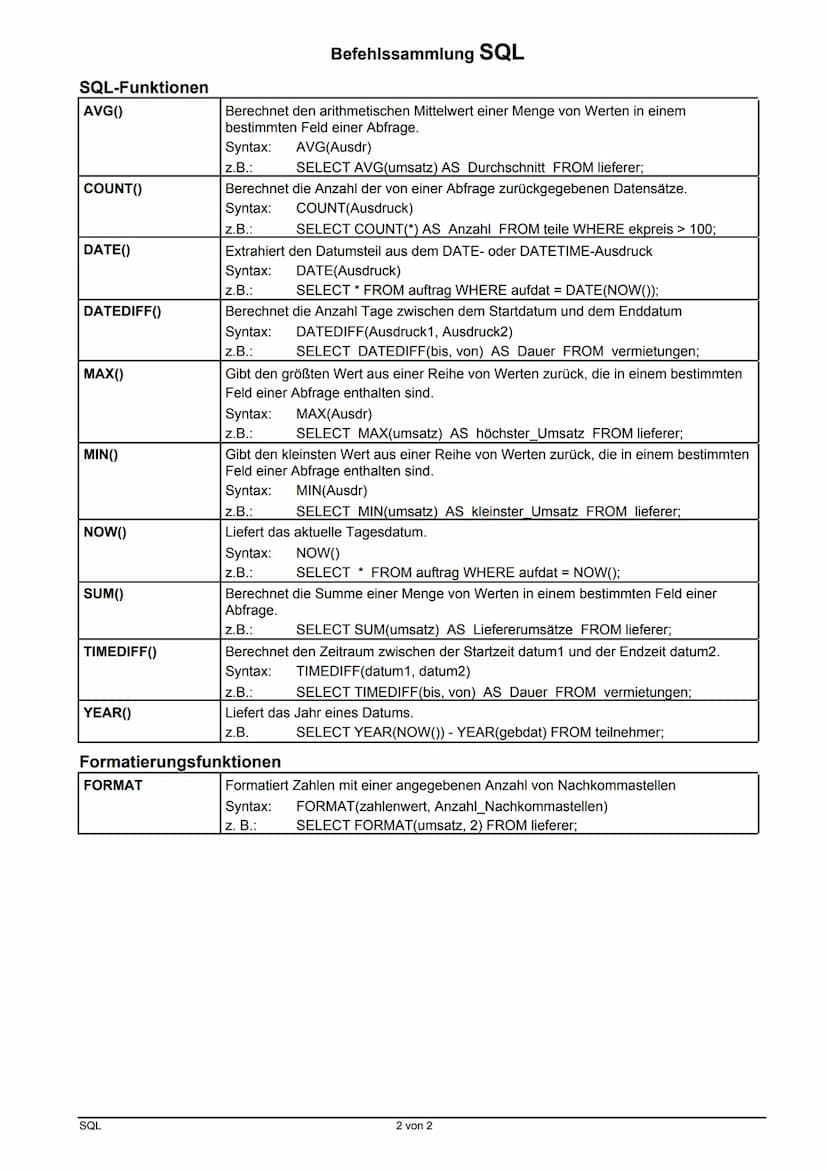

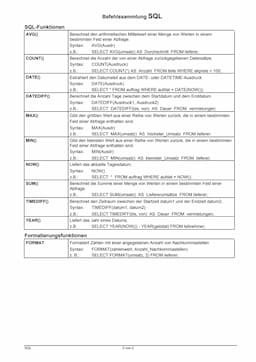

SQL Funktionen für Datenanalyse

Die SQL-Funktionen lassen sich in verschiedene Kategorien einteilen: Aggregatfunktionen, Datumsfunktionen und Formatierungsfunktionen. Diese ermöglichen komplexe Datenanalysen und -transformationen.

Vokabular: Wichtige SQL-Funktionen:

• Aggregatfunktionen: AVG(), COUNT(), MAX(), MIN(), SUM()
• Datumsfunktionen: DATE(), DATEDIFF(), NOW(), YEAR()
• Formatierung: FORMAT()

Die Datumsfunktionen sind besonders wichtig für die Analyse zeitbasierter Daten. DATEDIFF() berechnet Zeiträume, während NOW() das aktuelle Datum liefert. Die FORMAT-Funktion ermöglicht die präzise Darstellung von Zahlen mit definierter Nachkommastellen-Anzahl.

Beispiel: Komplexe Datumsberechnung:

SELECT DATEDIFF(bis, von) AS Dauer,
       YEAR(NOW()) - YEAR(gebdat) AS Alter
FROM vermietungen
JOIN teilnehmer USING (teilnehmer_id);

Datenpflege und Sicherheit in MySQL

Die sichere Verwaltung von Datenbanken erfordert besondere Aufmerksamkeit bei UPDATE-Operationen. Die MySQL Workbench bietet dafür verschiedene Sicherheitsmechanismen und Konfigurationsmöglichkeiten.

Highlight: Sicherheitsaspekte bei Datenänderungen:

• Verwendung von WHERE-Klauseln mit Primärschlüsseln
• Aktivierung der "Safe Updates" Option
• Regelmäßige Überprüfung der geänderten Daten

Die Workbench-Einstellungen ermöglichen eine granulare Kontrolle über Datenänderungen. Besonders wichtig ist die "Safe Updates" Option, die verhindert, dass versehentlich zu viele Datensätze geändert werden.

Die Kombination aus technischen Sicherheitsmaßnahmen und sorgfältiger Arbeitsweise gewährleistet die Integrität der Datenbank bei Aktualisierungsoperationen.

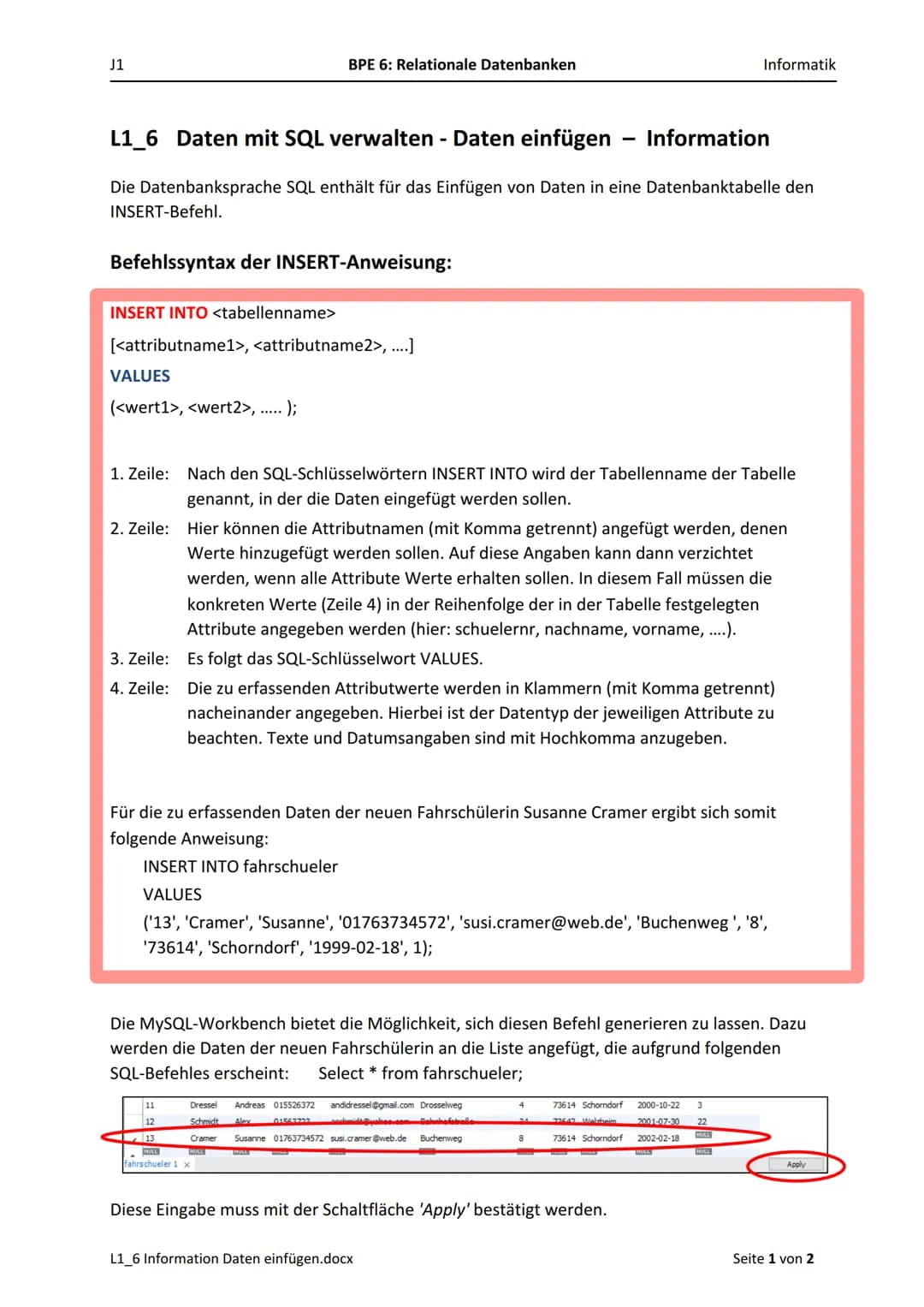

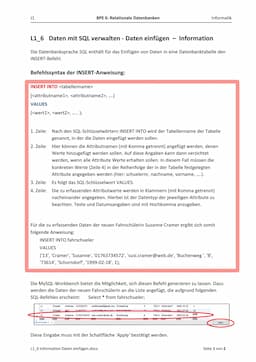

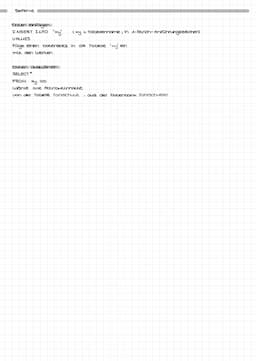

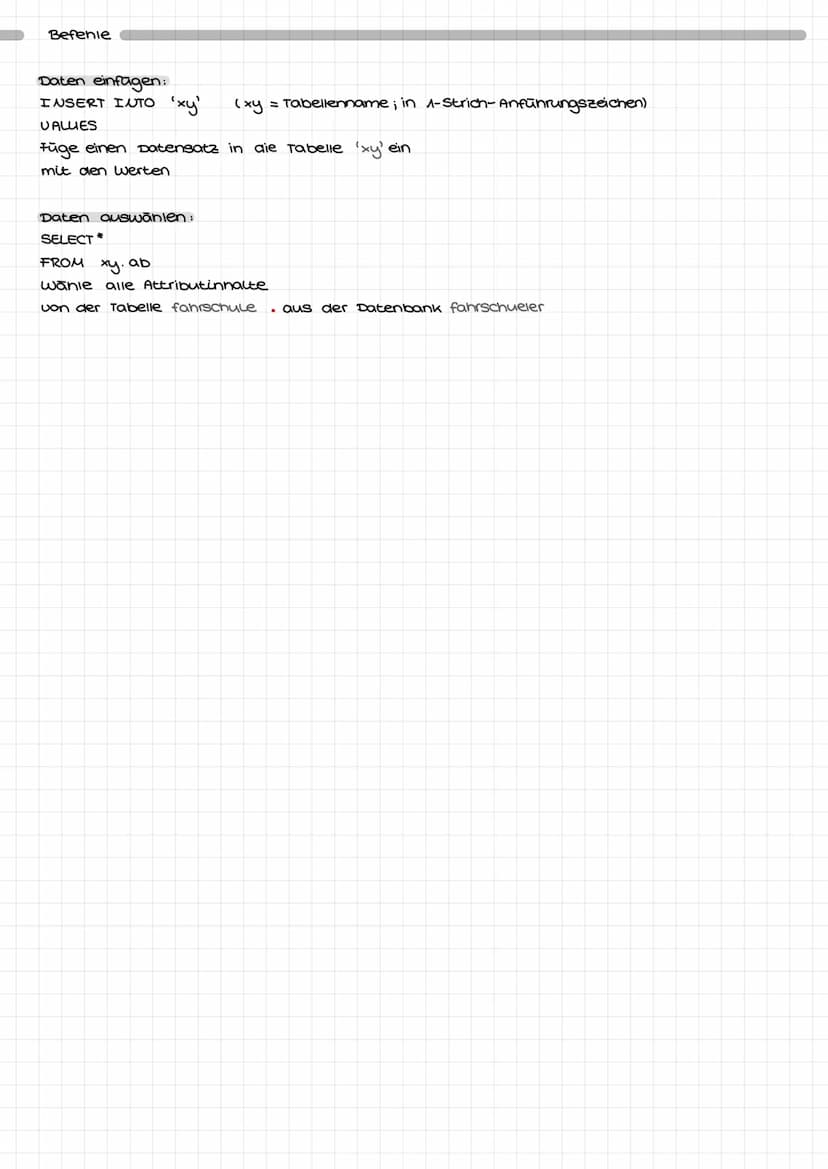

SQL Daten einfügen: Der INSERT-Befehl in der Datenbanksprache

Die Verwaltung von Datenbanken erfordert häufig das Einfügen neuer Datensätze. Der SQL SELECT-Befehl ermöglicht dies durch eine präzise Syntax, die sowohl für Anfänger als auch fortgeschrittene Nutzer verständlich ist. Die grundlegende Struktur des INSERT-Befehls folgt einem klaren Schema, das die geordnete Erfassung von Daten gewährleistet.

Definition: Der INSERT-Befehl ist eine SQL-Anweisung zum Einfügen neuer Datensätze in eine bestehende Datenbanktabelle. Die Syntax folgt dem Muster: INSERT INTO <tabellenname> [<attributname1>, <attributname2>,...] VALUES (<wert1>, <wert2>,...).

Bei der Arbeit mit MySQL Workbench ist die korrekte Verwendung der Attributnamen und deren Werte entscheidend. Textbasierte Werte und Datumsangaben müssen in Hochkommas eingeschlossen werden, während numerische Werte ohne Anführungszeichen eingegeben werden. Die Reihenfolge der Attribute muss dabei exakt der Tabellenstruktur entsprechen, wenn keine explizite Attributliste angegeben wird.

Beispiel:

INSERT INTO fahrschueler
VALUES ('13', 'Cramer', 'Susanne', '01763734572', '[email protected]', 'Buchenweg', '8', '73614', 'Schorndorf', '1999-02-18', 1);

Die moderne Datenbankarbeit wird durch grafische Benutzeroberflächen wie MySQL Workbench erheblich erleichtert. Diese Tools generieren automatisch den korrekten INSERT-Befehl, nachdem die Daten in einer tabellarischen Ansicht eingegeben wurden. Dies reduziert Fehler bei der manuellen Befehlseingabe und beschleunigt den Dateneingabeprozess erheblich.

Praktische Anwendung des INSERT-Befehls in Datenbanksystemen

Die praktische Implementierung von INSERT-Befehlen in MySQL Management Studio oder anderen Datenbankmanagementsystemen erfordert ein grundlegendes Verständnis der Datentypen und ihrer Verwendung. Besonders wichtig ist die korrekte Handhabung von Textfeldern, Datumsformaten und numerischen Werten.

Hinweis: Bei der Arbeit mit Datenbanken ist die Beachtung der Datenintegrität essentiell. Jeder INSERT-Befehl muss die definierten Constraints der Tabelle berücksichtigen, wie beispielsweise Primärschlüssel oder NOT NULL-Beschränkungen.

Die Integration von Datenbanksystemen in bestehende Anwendungen wird durch verschiedene Connector-Technologien ermöglicht. Der MySQL ODBC driver und der Excel MySQL Connector sind wichtige Werkzeuge für die Datenübertragung zwischen verschiedenen Systemen. Diese Verbindungen ermöglichen es, Daten effizient zu importieren und zu exportieren.

Die Verwendung von Tools wie HeidiSQL vereinfacht den Umgang mit Datenbanken erheblich. Diese Programme bieten intuitive Benutzeroberflächen für die Dateneingabe und generieren automatisch die korrekten SQL-Befehle. Dies ist besonders für Einsteiger hilfreich, die sich erst mit der SQL-Syntax vertraut machen müssen.
