3D-Koordinatensystem Online: Vektoren Zeichnen und Spurpunkte Berechnen

Das 3D-Koordinatensystem ermöglicht die präzise Beschreibung von Punkten und Vektoren im dreidimensionalen Raum. Es bildet die Grundlage für komplexe geometrische Berechnungen und Darstellungen.

Hauptpunkte:

  • Punkte werden durch drei Koordinaten (x₁, x₂, x₃) definiert
  • Vektoren beschreiben Verschiebungen zwischen Punkten
  • Vektoroperationen wie Addition und Skalarmultiplikation sind möglich
  • Geraden lassen sich durch Parametergleichungen darstellen
  • Die gegenseitige Lage von Geraden kann analysiert werden
...

24.9.2021

30914

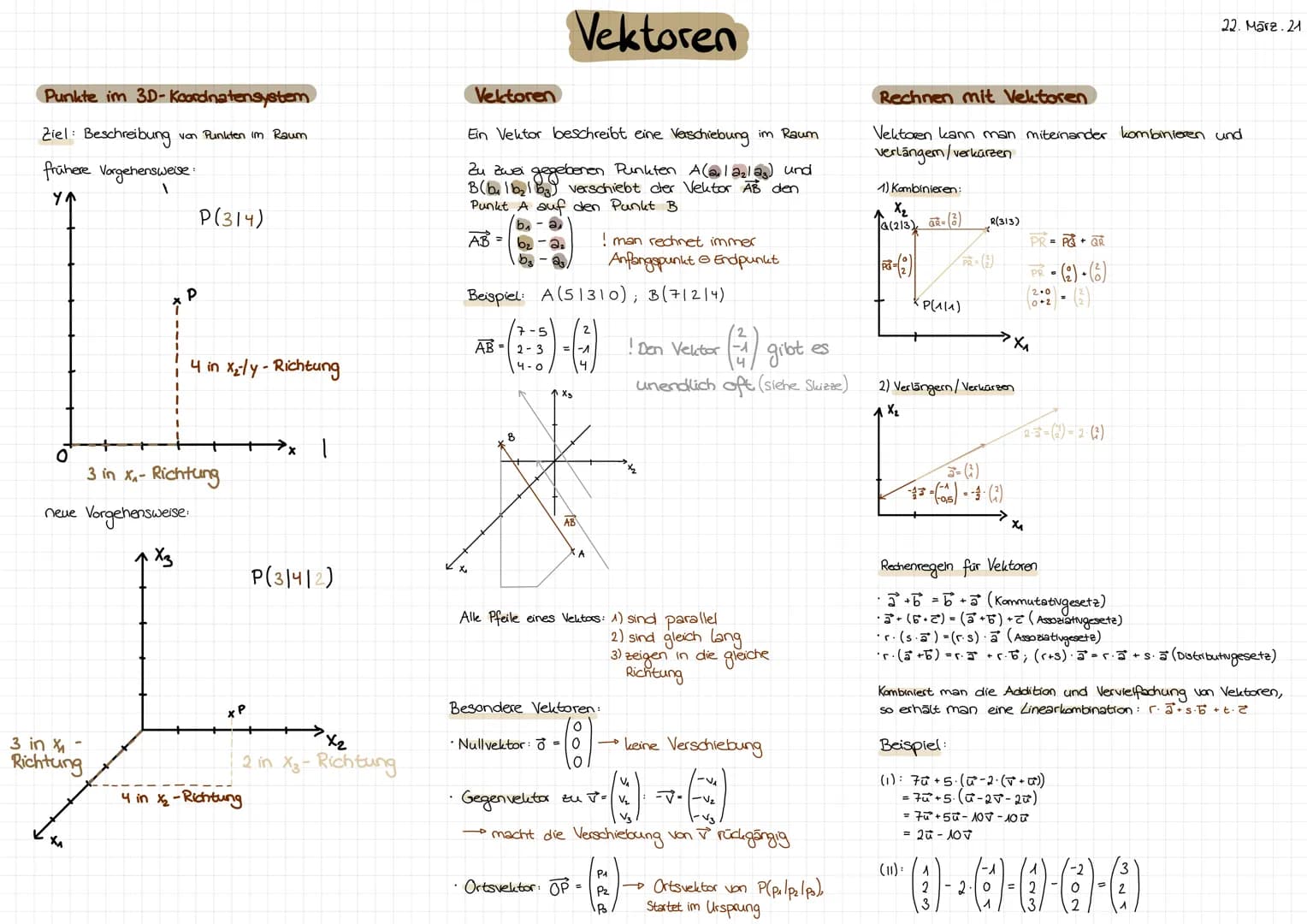

Punkte im 3D-Koordinatensystem
Ziel: Beschreibung von Punkten im Raum
frühere Vorgehensweise:
1
YA
î
I
3 in ₁ -
Richtung
P
P(314)
4 in x₂-/y

Öffnen

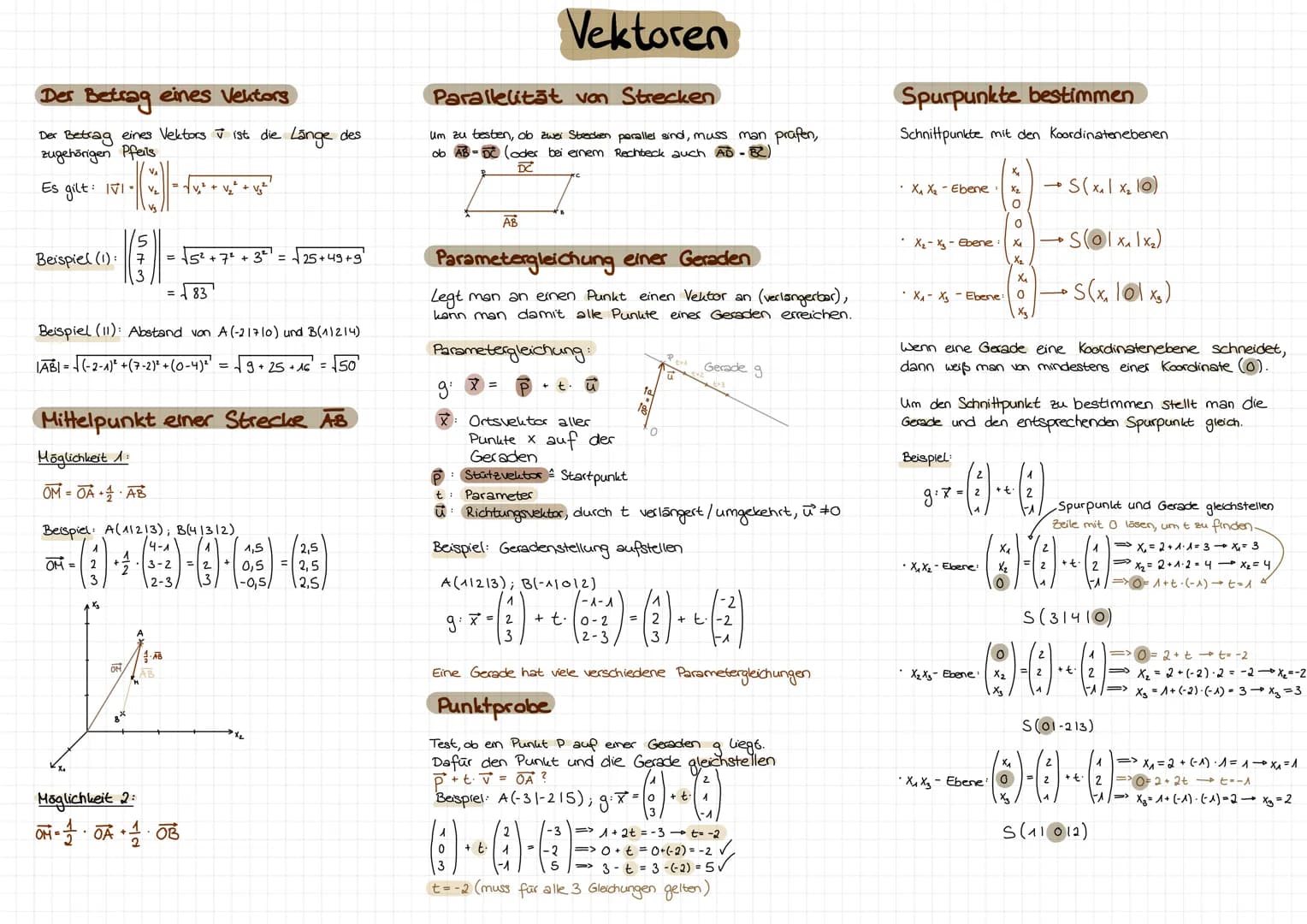

Der Betrag eines Vektors und Mittelpunktberechnung

Der Betrag eines Vektors entspricht der Länge des zugehörigen Pfeils und lässt sich mithilfe des Satzes des Pythagoras berechnen.

Formel: |v| = √v12+v22+v32v₁² + v₂² + v₃²

Diese Formel ist besonders nützlich, um Abstände zwischen Punkten im 3D-Koordinatensystem zu ermitteln.

Beispiel: Für den Vektor v = 3,4,53,4,5 beträgt der Betrag |v| = √32+42+523² + 4² + 5² = √50

Die Berechnung des Mittelpunkts einer Strecke AB kann auf zwei Arten erfolgen:

  1. Über den Ortsvektor: OM = OA + ½AB
  2. Durch Mittelung der Koordinaten: OM = ½OA+OBOA + OB

Highlight: Die Parallelität von Strecken lässt sich durch den Vergleich ihrer Richtungsvektoren überprüfen.

Die Parametergleichung einer Geraden ermöglicht es, alle Punkte auf der Geraden zu beschreiben:

x = a + t · u

Dabei ist a der Stützvektor StartpunktStartpunkt, u der Richtungsvektor und t der Parameter.

Vocabulary: Spurpunkte sind die Schnittpunkte einer Geraden mit den Koordinatenebenen.

Die Bestimmung von Spurpunkten ist ein wichtiger Schritt bei der Analyse von Geraden im Raum und hilft bei der Visualisierung ihrer Lage im 3D-Koordinatensystem.

Punkte im 3D-Koordinatensystem
Ziel: Beschreibung von Punkten im Raum
frühere Vorgehensweise:
1
YA
î
I
3 in ₁ -
Richtung
P
P(314)
4 in x₂-/y

Öffnen

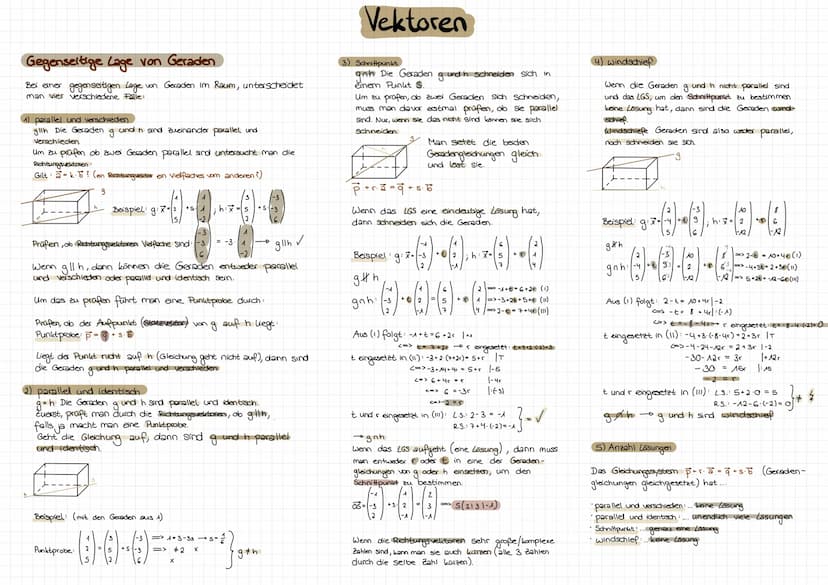

Gegenseitige Lage von Geraden im Raum

Die Analyse der gegenseitigen Lage von Geraden im 3D-Koordinatensystem ist ein fundamentaler Aspekt der räumlichen Geometrie. Es werden vier verschiedene Fälle unterschieden:

  1. Parallel und verschieden
  2. Parallel und identisch
  3. Sich schneidend
  4. Windschief nichtinderZusammenfassungerwa¨hnt,abereinwichtigerFallnicht in der Zusammenfassung erwähnt, aber ein wichtiger Fall

Definition: Zwei Geraden sind parallel, wenn ihre Richtungsvektoren Vielfache voneinander sind.

Um die Parallelität zu überprüfen, untersucht man die Richtungsvektoren der Geraden:

Beispiel: Für die Geraden g: x = 2,1,22,1,2 + s3,1,1-3,1,-1 und h: x = 5,2,15,2,1 + t3,1,1-3,1,-1 sind die Richtungsvektoren Vielfache voneinander, also sind die Geraden parallel.

Nach der Feststellung der Parallelität muss geprüft werden, ob die Geraden identisch oder verschieden sind. Dies geschieht durch eine Punktprobe:

Highlight: Bei der Punktprobe wird untersucht, ob ein Punkt der einen Geraden auch auf der anderen Geraden liegt.

Wenn die Punktprobe ergibt, dass ein Punkt der einen Geraden nicht auf der anderen liegt, sind die Geraden parallel und verschieden. Andernfalls sind sie identisch.

Vocabulary: Schneiden sich zwei Geraden, so haben sie genau einen gemeinsamen Punkt, den Schnittpunkt.

Die Bestimmung des Schnittpunkts erfolgt durch das Gleichsetzen der Parametergleichungen beider Geraden. Dies führt zu einem Gleichungssystem, dessen Lösung die Koordinaten des Schnittpunkts liefert.

Die Fähigkeit, die gegenseitige Lage von Geraden zu analysieren, ist essenziell für viele Anwendungen in der 3D-Koordinatengeometrie, wie beispielsweise in der Computergrafik oder der Robotik.

Nichts passendes dabei? Erkunde andere Fachbereiche.

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

Knowunity wurde bei Apple als "Featured Story" ausgezeichnet und hat die App-Store-Charts in der Kategorie Bildung in Deutschland, Italien, Polen, der Schweiz und dem Vereinigten Königreich regelmäßig angeführt. Werde noch heute Mitglied bei Knowunity und hilf Millionen von Schüler:innen auf der ganzen Welt.

Ranked #1 Education App

Laden im

Google Play

Laden im

App Store

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

4.9+

Durchschnittliche App-Bewertung

21 M

Schüler:innen lieben Knowunity

#1

In Bildungs-App-Charts in 17 Ländern

950 K+

Schüler:innen haben Lernzettel hochgeladen

Immer noch nicht überzeugt? Schau dir an, was andere Schüler:innen sagen...

iOS User

Ich liebe diese App so sehr, ich benutze sie auch täglich. Ich empfehle Knowunity jedem!! Ich bin damit von einer 4 auf eine 1 gekommen :D

Philipp, iOS User

Die App ist sehr einfach und gut gestaltet. Bis jetzt habe ich immer alles gefunden, was ich gesucht habe :D

Lena, iOS Userin

Ich liebe diese App ❤️, ich benutze sie eigentlich immer, wenn ich lerne.



Mathe

30.914

24. Sept. 2021

3 Seiten

3D-Koordinatensystem Online: Vektoren Zeichnen und Spurpunkte Berechnen

M

m

@marlene_cata

Das 3D-Koordinatensystem ermöglicht die präzise Beschreibung von Punkten und Vektoren im dreidimensionalen Raum. Es bildet die Grundlage für komplexe geometrische Berechnungen und Darstellungen.

Hauptpunkte:

  • Punkte werden durch drei Koordinaten (x₁, x₂, x₃) definiert
  • Vektoren beschreiben Verschiebungen zwischen Punkten
  • Vektoroperationen wie... Mehr anzeigen

Punkte im 3D-Koordinatensystem
Ziel: Beschreibung von Punkten im Raum
frühere Vorgehensweise:
1
YA
î
I
3 in ₁ -
Richtung
P
P(314)
4 in x₂-/y

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Der Betrag eines Vektors und Mittelpunktberechnung

Der Betrag eines Vektors entspricht der Länge des zugehörigen Pfeils und lässt sich mithilfe des Satzes des Pythagoras berechnen.

Formel: |v| = √v12+v22+v32v₁² + v₂² + v₃²

Diese Formel ist besonders nützlich, um Abstände zwischen Punkten im 3D-Koordinatensystem zu ermitteln.

Beispiel: Für den Vektor v = 3,4,53,4,5 beträgt der Betrag |v| = √32+42+523² + 4² + 5² = √50

Die Berechnung des Mittelpunkts einer Strecke AB kann auf zwei Arten erfolgen:

  1. Über den Ortsvektor: OM = OA + ½AB
  2. Durch Mittelung der Koordinaten: OM = ½OA+OBOA + OB

Highlight: Die Parallelität von Strecken lässt sich durch den Vergleich ihrer Richtungsvektoren überprüfen.

Die Parametergleichung einer Geraden ermöglicht es, alle Punkte auf der Geraden zu beschreiben:

x = a + t · u

Dabei ist a der Stützvektor StartpunktStartpunkt, u der Richtungsvektor und t der Parameter.

Vocabulary: Spurpunkte sind die Schnittpunkte einer Geraden mit den Koordinatenebenen.

Die Bestimmung von Spurpunkten ist ein wichtiger Schritt bei der Analyse von Geraden im Raum und hilft bei der Visualisierung ihrer Lage im 3D-Koordinatensystem.

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

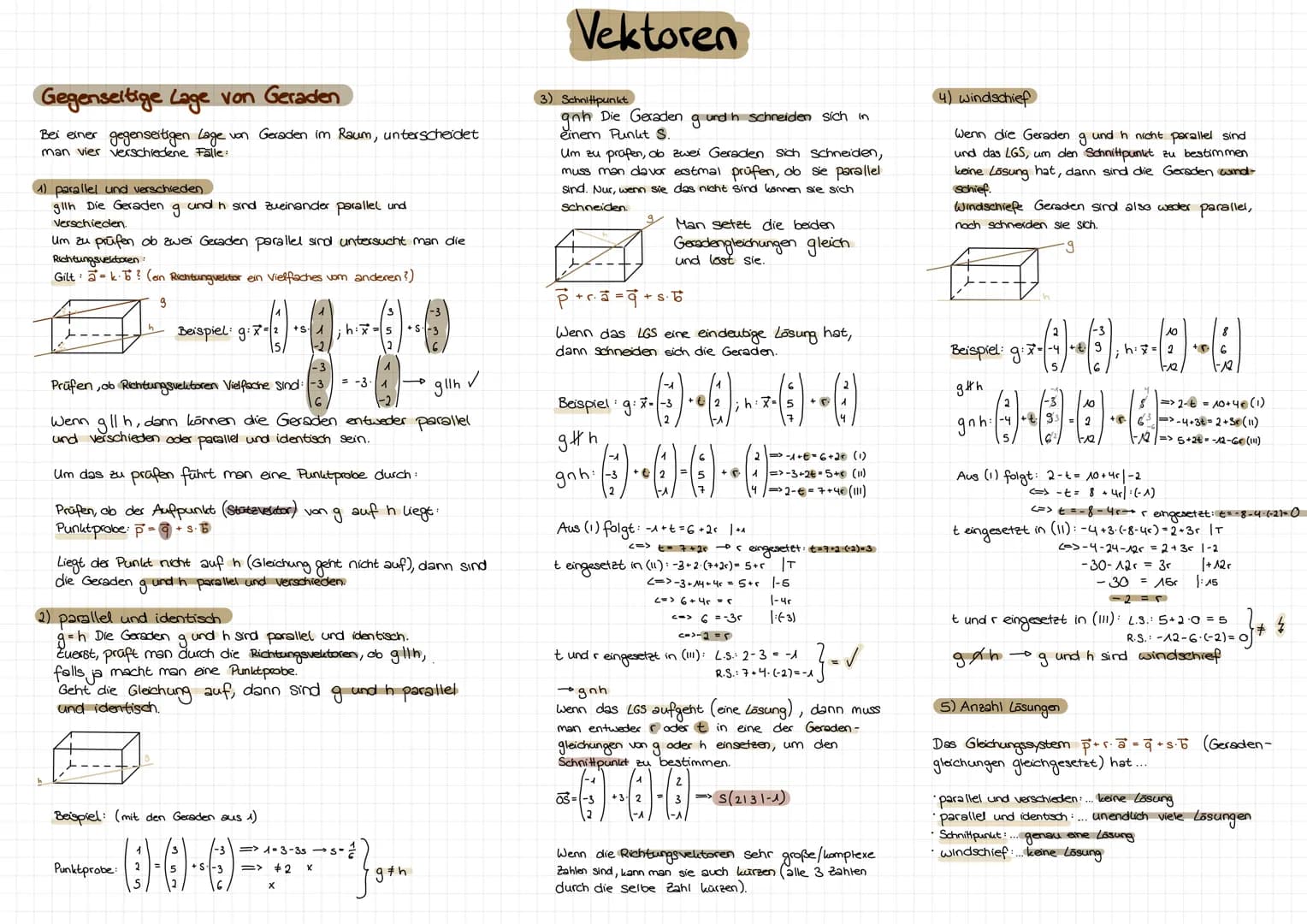

Gegenseitige Lage von Geraden im Raum

Die Analyse der gegenseitigen Lage von Geraden im 3D-Koordinatensystem ist ein fundamentaler Aspekt der räumlichen Geometrie. Es werden vier verschiedene Fälle unterschieden:

  1. Parallel und verschieden
  2. Parallel und identisch
  3. Sich schneidend
  4. Windschief nichtinderZusammenfassungerwa¨hnt,abereinwichtigerFallnicht in der Zusammenfassung erwähnt, aber ein wichtiger Fall

Definition: Zwei Geraden sind parallel, wenn ihre Richtungsvektoren Vielfache voneinander sind.

Um die Parallelität zu überprüfen, untersucht man die Richtungsvektoren der Geraden:

Beispiel: Für die Geraden g: x = 2,1,22,1,2 + s3,1,1-3,1,-1 und h: x = 5,2,15,2,1 + t3,1,1-3,1,-1 sind die Richtungsvektoren Vielfache voneinander, also sind die Geraden parallel.

Nach der Feststellung der Parallelität muss geprüft werden, ob die Geraden identisch oder verschieden sind. Dies geschieht durch eine Punktprobe:

Highlight: Bei der Punktprobe wird untersucht, ob ein Punkt der einen Geraden auch auf der anderen Geraden liegt.

Wenn die Punktprobe ergibt, dass ein Punkt der einen Geraden nicht auf der anderen liegt, sind die Geraden parallel und verschieden. Andernfalls sind sie identisch.

Vocabulary: Schneiden sich zwei Geraden, so haben sie genau einen gemeinsamen Punkt, den Schnittpunkt.

Die Bestimmung des Schnittpunkts erfolgt durch das Gleichsetzen der Parametergleichungen beider Geraden. Dies führt zu einem Gleichungssystem, dessen Lösung die Koordinaten des Schnittpunkts liefert.

Die Fähigkeit, die gegenseitige Lage von Geraden zu analysieren, ist essenziell für viele Anwendungen in der 3D-Koordinatengeometrie, wie beispielsweise in der Computergrafik oder der Robotik.

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Punkte und Vektoren im 3D-Koordinatensystem

Im dreidimensionalen Raum werden Punkte durch drei Koordinaten x1,x2,x3x₁, x₂, x₃ beschrieben. Dies ermöglicht eine präzise Lokalisierung im 3D-Koordinatensystem x-y-z. Vektoren spielen eine zentrale Rolle bei der Beschreibung von Verschiebungen zwischen Punkten.

Definition: Ein Vektor beschreibt eine Verschiebung von einem Anfangspunkt zu einem Endpunkt im Raum.

Vektoren haben besondere Eigenschaften:

  • Alle Pfeile eines Vektors sind parallel zueinander
  • Sie haben die gleiche Länge
  • Sie zeigen in dieselbe Richtung

Beispiel: Für die Punkte A5,3,05,3,0 und B7,2,47,2,4 ergibt sich der Vektor AB = 2,1,42,-1,4

Besondere Vektoren sind:

  • Der Nullvektor 0,0,00,0,0, der keine Verschiebung bewirkt
  • Der Ortsvektor, der vom Ursprung zu einem Punkt führt

Highlight: Vektoren können miteinander kombiniert, verlängert oder verkürzt werden, was vielfältige geometrische Operationen ermöglicht.

Beim Rechnen mit Vektoren gelten wichtige Rechenregeln wie das Kommutativ-, Assoziativ- und Distributivgesetz. Diese Regeln erleichtern komplexe Berechnungen im 3D-Koordinatensystem.
