Das 3D-Koordinatensystemermöglicht die präzise Beschreibung von Punkten und Vektoren... Mehr anzeigen

1 / 3

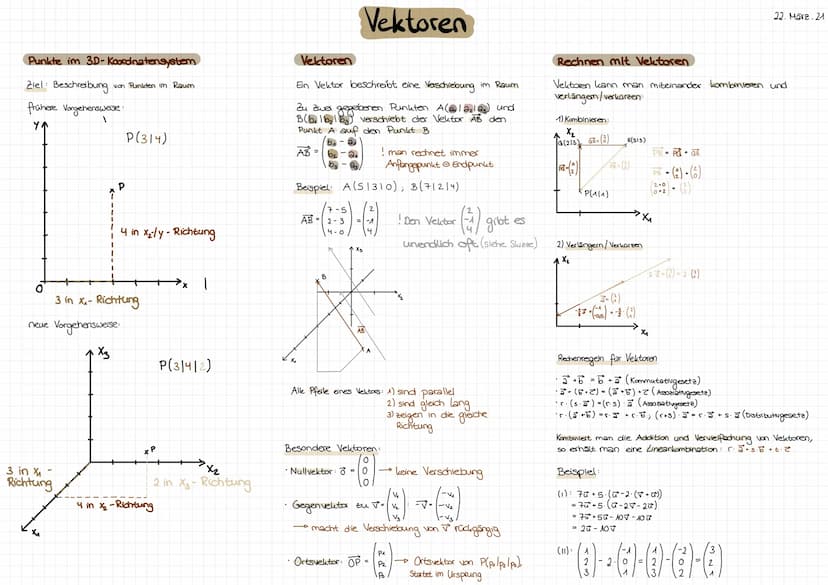

# Vektoren

22. März. 21

# Punkte im 3D-Koordinatensystem

Ziel: Beschreibung von Punkten im Raum

frühere Vorgehensweise:

P
P(314)

4 in

Der Betrag eines Vektors und Mittelpunktberechnung

Der Betrag eines Vektors entspricht der Länge des zugehörigen Pfeils und lässt sich mithilfe des Satzes des Pythagoras berechnen.

Formel: |v| = √ $v₁² + v₂² + v₃²$

Diese Formel ist besonders nützlich, um Abstände zwischen Punkten im 3D-Koordinatensystem zu ermitteln.

Beispiel: Für den Vektor v = (3,4,5) beträgt der Betrag |v| = √(3² + 4² + 5²) = √50

Die Berechnung des Mittelpunkts einer Strecke AB kann auf zwei Arten erfolgen:

Über den Ortsvektor: OM = OA + ½AB
Durch Mittelung der Koordinaten: OM = ½ $OA + OB$

Highlight: Die Parallelität von Strecken lässt sich durch den Vergleich ihrer Richtungsvektoren überprüfen.

Die Parametergleichung einer Geraden ermöglicht es, alle Punkte auf der Geraden zu beschreiben:

x = a + t · u

Dabei ist a der Stützvektor (Startpunkt), u der Richtungsvektor und t der Parameter.

Vocabulary: Spurpunkte sind die Schnittpunkte einer Geraden mit den Koordinatenebenen.

Die Bestimmung von Spurpunkten ist ein wichtiger Schritt bei der Analyse von Geraden im Raum und hilft bei der Visualisierung ihrer Lage im 3D-Koordinatensystem.

Gegenseitige Lage von Geraden im Raum

Die Analyse der gegenseitigen Lage von Geraden im 3D-Koordinatensystem ist ein fundamentaler Aspekt der räumlichen Geometrie. Es werden vier verschiedene Fälle unterschieden:

Parallel und verschieden
Parallel und identisch
Sich schneidend
Windschief (nicht in der Zusammenfassung erwähnt, aber ein wichtiger Fall)

Definition: Zwei Geraden sind parallel, wenn ihre Richtungsvektoren Vielfache voneinander sind.

Um die Parallelität zu überprüfen, untersucht man die Richtungsvektoren der Geraden:

Beispiel: Für die Geraden g: x = (2,1,2) + s(-3,1,-1) und h: x = (5,2,1) + t(-3,1,-1) sind die Richtungsvektoren Vielfache voneinander, also sind die Geraden parallel.

Nach der Feststellung der Parallelität muss geprüft werden, ob die Geraden identisch oder verschieden sind. Dies geschieht durch eine Punktprobe:

Highlight: Bei der Punktprobe wird untersucht, ob ein Punkt der einen Geraden auch auf der anderen Geraden liegt.

Wenn die Punktprobe ergibt, dass ein Punkt der einen Geraden nicht auf der anderen liegt, sind die Geraden parallel und verschieden. Andernfalls sind sie identisch.

Vocabulary: Schneiden sich zwei Geraden, so haben sie genau einen gemeinsamen Punkt, den Schnittpunkt.

Die Bestimmung des Schnittpunkts erfolgt durch das Gleichsetzen der Parametergleichungen beider Geraden. Dies führt zu einem Gleichungssystem, dessen Lösung die Koordinaten des Schnittpunkts liefert.

Die Fähigkeit, die gegenseitige Lage von Geraden zu analysieren, ist essenziell für viele Anwendungen in der 3D-Koordinatengeometrie, wie beispielsweise in der Computergrafik oder der Robotik.

Punkte und Vektoren im 3D-Koordinatensystem

Im dreidimensionalen Raum werden Punkte durch drei Koordinaten (x₁, x₂, x₃) beschrieben. Dies ermöglicht eine präzise Lokalisierung im 3D-Koordinatensystem x-y-z. Vektoren spielen eine zentrale Rolle bei der Beschreibung von Verschiebungen zwischen Punkten.

Definition: Ein Vektor beschreibt eine Verschiebung von einem Anfangspunkt zu einem Endpunkt im Raum.

Vektoren haben besondere Eigenschaften:

Alle Pfeile eines Vektors sind parallel zueinander
Sie haben die gleiche Länge
Sie zeigen in dieselbe Richtung

Beispiel: Für die Punkte A(5,3,0) und B(7,2,4) ergibt sich der Vektor AB = (2,-1,4)

Besondere Vektoren sind:

Der Nullvektor (0,0,0), der keine Verschiebung bewirkt
Der Ortsvektor, der vom Ursprung zu einem Punkt führt

Highlight: Vektoren können miteinander kombiniert, verlängert oder verkürzt werden, was vielfältige geometrische Operationen ermöglicht.

Beim Rechnen mit Vektoren gelten wichtige Rechenregeln wie das Kommutativ-, Assoziativ- und Distributivgesetz. Diese Regeln erleichtern komplexe Berechnungen im 3D-Koordinatensystem.
