Das Geschwindigkeit-Zeit-Diagramm (auch Vt-Diagramm genannt) ist ein wichtiges Werkzeug in der Physik, um verschiedene Bewegungsarten zu analysieren. Es gibt zwei Haupttypen von Bewegungen: gleichförmige und ungleichförmige. Bei der gleichförmigen Bewegung bleibt die Geschwindigkeit konstant, während sie sich bei ungleichförmigen Bewegungen ändert. Das Vt-Diagramm Physik hilft, diese Unterschiede grafisch darzustellen und wichtige Größen wie Ort, Zeit, Weg, Geschwindigkeit und Beschleunigung zu visualisieren.

...

10.3.2021

196

Bewegungsarten
gleichförmige Bewegung
→ der Körper bewegt sich mit einer konstanten
Geschwindigkeit, d. h., Betrag und Richtung der
Geschwin

Öffnen

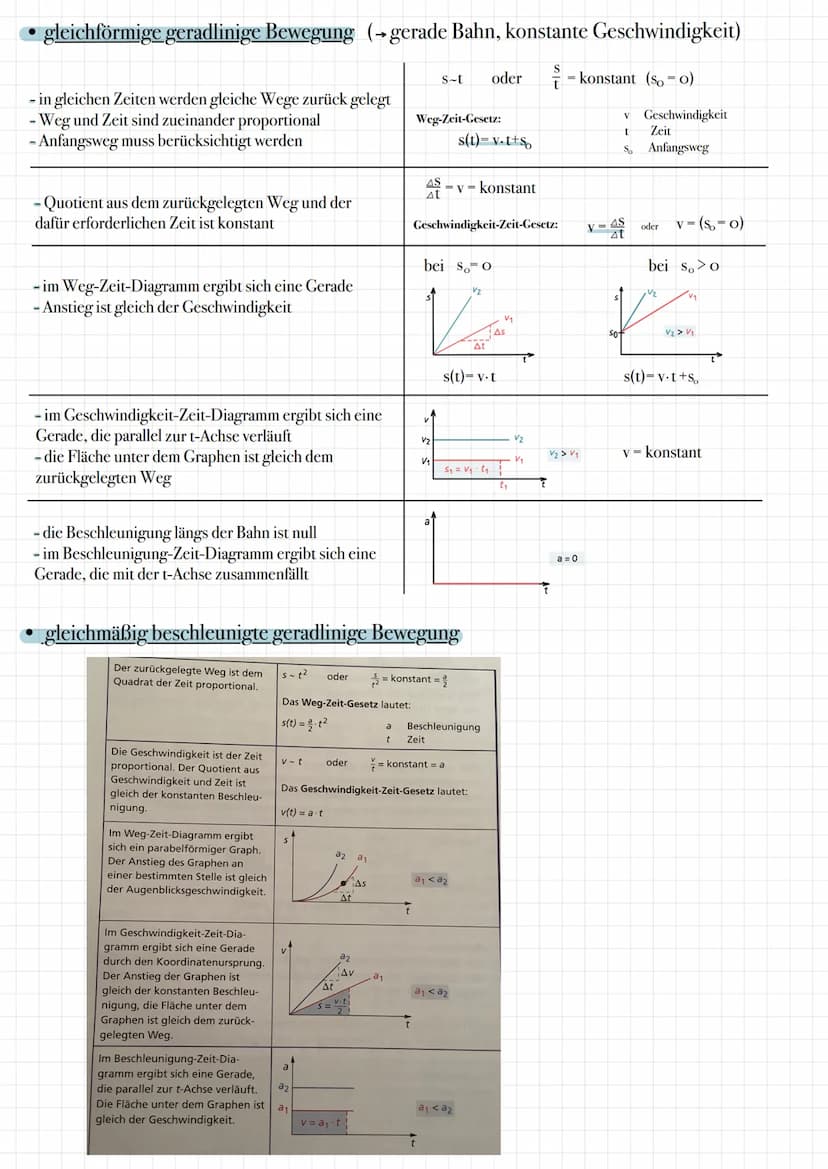

Gleichförmige geradlinige Bewegung

Die gleichförmige geradlinige Bewegung ist durch eine konstante Geschwindigkeit auf einer geraden Bahn gekennzeichnet.

Charakteristika dieser Bewegungsart:

  1. In gleichen Zeitintervallen werden gleiche Wege zurückgelegt.
  2. Weg und Zeit sind zueinander proportional.
  3. Der Quotient aus zurückgelegtem Weg und benötigter Zeit ist konstant.

Definition: Bei der gleichförmigen geradlinigen Bewegung bewegt sich ein Körper mit konstanter Geschwindigkeit auf einer geraden Bahn.

Im Weg-Zeit-Diagramm ergibt sich für diese Bewegung eine Gerade, deren Anstieg der Geschwindigkeit entspricht. Das Geschwindigkeit-Zeit-Diagramm zeigt eine zur t-Achse parallele Gerade, wobei die Fläche unter dem Graphen dem zurückgelegten Weg entspricht.

Highlight: Die Beschleunigung bei einer gleichförmigen geradlinigen Bewegung ist null, was im Beschleunigung-Zeit-Diagramm als eine mit der t-Achse zusammenfallende Gerade dargestellt wird.

Für die gleichförmige geradlinige Bewegung gelten folgende Gesetze:

  • Weg-Zeit-Gesetz: stt = v · t + s₀
  • Geschwindigkeit-Zeit-Gesetz: v = konstant

Vocabulary: s₀ bezeichnet den Anfangsweg, der bei der Berechnung berücksichtigt werden muss.

Gleichmäßig beschleunigte geradlinige Bewegung

Bei der gleichmäßig beschleunigten Bewegung ist die Geschwindigkeit der Zeit proportional, und der Quotient aus Geschwindigkeit und Zeit entspricht der konstanten Beschleunigung.

Charakteristika dieser Bewegungsart:

  1. Im Weg-Zeit-Diagramm ergibt sich ein parabelförmiger Graph.
  2. Der Anstieg des Graphen an einer bestimmten Stelle entspricht der Augenblicksgeschwindigkeit.
  3. Im Geschwindigkeit-Zeit-Diagramm zeigt sich eine Gerade durch den Koordinatenursprung.

Definition: Eine gleichmäßig beschleunigte Bewegung liegt vor, wenn sich die Geschwindigkeit eines Körpers in gleichen Zeitintervallen um den gleichen Betrag ändert.

Für diese Bewegungsart gelten folgende Gesetze:

  • Weg-Zeit-Gesetz: stt = ½ · a · t² oder stt = v₀ · t + ½ · a · t²
  • Geschwindigkeit-Zeit-Gesetz: vtt = a · t oder vtt = a · t + v₀

Highlight: Im Beschleunigung-Zeit-Diagramm ergibt sich eine zur t-Achse parallele Gerade, wobei die Fläche unter dem Graphen der Geschwindigkeit entspricht.

Bewegungsarten
gleichförmige Bewegung
→ der Körper bewegt sich mit einer konstanten
Geschwindigkeit, d. h., Betrag und Richtung der
Geschwin

Öffnen

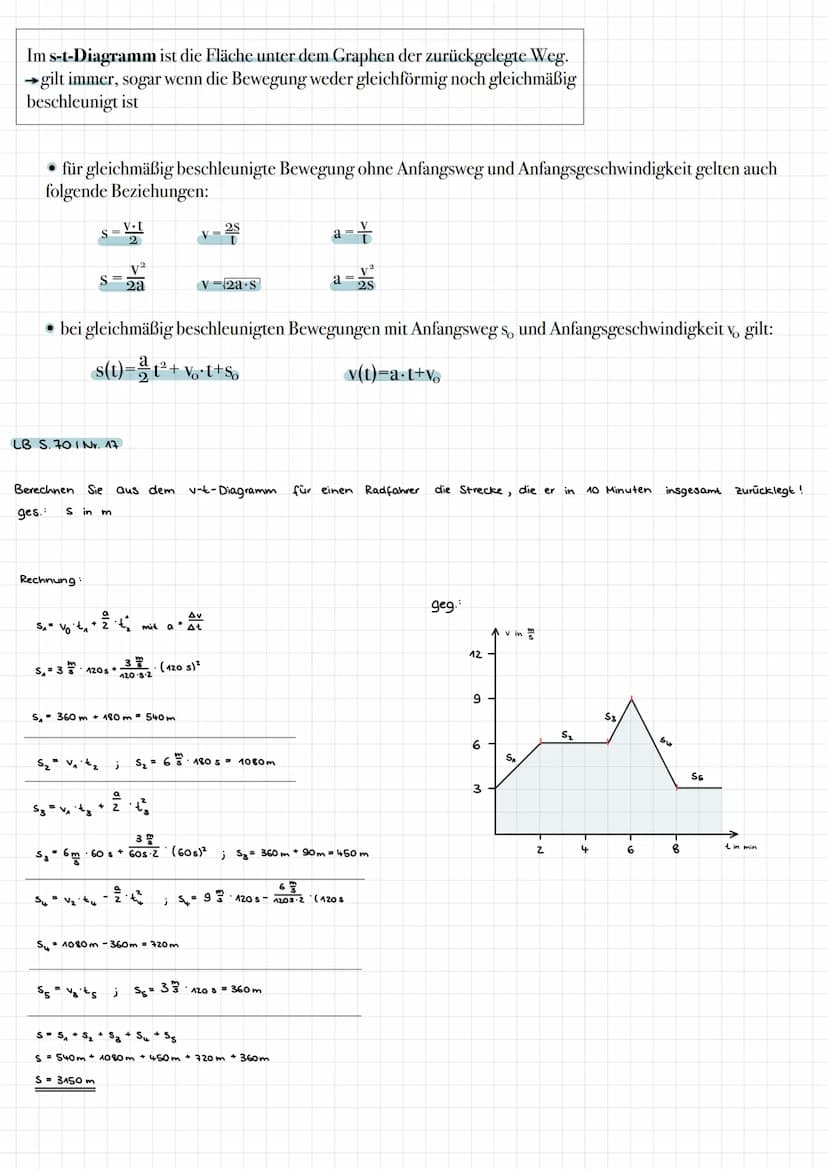

Anwendung von Bewegungsdiagrammen

Die Analyse von Bewegungsdiagrammen ist ein wesentlicher Bestandteil der Kinematik. Besonders wichtig ist das Verständnis, dass die Fläche unter dem Graphen im s-t-Diagramm immer dem zurückgelegten Weg entspricht, unabhängig davon, ob die Bewegung gleichförmig oder gleichmäßig beschleunigt ist.

Highlight: Die Fläche unter dem Graphen im s-t-Diagramm repräsentiert stets den zurückgelegten Weg, selbst bei komplexen Bewegungsabläufen.

Für gleichmäßig beschleunigte Bewegungen ohne Anfangsweg und Anfangsgeschwindigkeit gelten zusätzliche Beziehungen:

  • s = ½ · v · t
  • v² = 2 · a · s

Bei Bewegungen mit Anfangsweg s₀ und Anfangsgeschwindigkeit v₀ erweitern sich die Formeln zu:

  • stt = ½ · a · t² + v₀ · t + s₀
  • vtt = a · t + v₀

Example: Ein praktisches Beispiel zur Anwendung dieser Konzepte ist die Berechnung der Strecke, die ein Radfahrer in einem bestimmten Zeitraum zurücklegt, basierend auf einem gegebenen v-t-Diagramm.

Die Lösung solcher Aufgaben erfordert die Zerlegung der Bewegung in verschiedene Abschnitte und die Anwendung der entsprechenden Formeln für jeden Abschnitt. Durch die Addition der Teilstrecken erhält man die Gesamtstrecke.

Vocabulary:

  • Gleichförmige Bewegung: Bewegung mit konstanter Geschwindigkeit
  • Ungleichförmige Bewegung: Bewegung mit veränderlicher Geschwindigkeit
  • Beschleunigte Bewegung: Bewegung, bei der die Geschwindigkeit zunimmt
  • Verzögerte Bewegung: Bewegung, bei der die Geschwindigkeit abnimmt

Das Verständnis und die Anwendung von Geschwindigkeit-Zeit-Diagrammen und anderen kinematischen Diagrammen sind grundlegend für die Analyse von Bewegungen in der Physik und finden Anwendung in vielen praktischen Situationen des Alltags.

Nichts passendes dabei? Erkunde andere Fachbereiche.

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

Knowunity wurde bei Apple als "Featured Story" ausgezeichnet und hat die App-Store-Charts in der Kategorie Bildung in Deutschland, Italien, Polen, der Schweiz und dem Vereinigten Königreich regelmäßig angeführt. Werde noch heute Mitglied bei Knowunity und hilf Millionen von Schüler:innen auf der ganzen Welt.

Ranked #1 Education App

Laden im

Google Play

Laden im

App Store

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

4.9+

Durchschnittliche App-Bewertung

21 M

Schüler:innen lieben Knowunity

#1

In Bildungs-App-Charts in 17 Ländern

950 K+

Schüler:innen haben Lernzettel hochgeladen

Immer noch nicht überzeugt? Schau dir an, was andere Schüler:innen sagen...

iOS User

Ich liebe diese App so sehr, ich benutze sie auch täglich. Ich empfehle Knowunity jedem!! Ich bin damit von einer 4 auf eine 1 gekommen :D

Philipp, iOS User

Die App ist sehr einfach und gut gestaltet. Bis jetzt habe ich immer alles gefunden, was ich gesucht habe :D

Lena, iOS Userin

Ich liebe diese App ❤️, ich benutze sie eigentlich immer, wenn ich lerne.



Physik

196

10. März 2021

3 Seiten

Entdecke das Geschwindigkeit-Zeit-Diagramm: Vt Diagramm und mehr einfach erklärt

user profile picture

Sachsen Abitur 2022

@abi22_pmg

Das Geschwindigkeit-Zeit-Diagramm (auch Vt-Diagrammgenannt) ist ein wichtiges Werkzeug in der Physik, um verschiedene Bewegungsarten zu analysieren. Es gibt zwei Haupttypen von Bewegungen: gleichförmige und ungleichförmige. Bei der gleichförmigen Bewegung bleibt die Geschwindigkeit konstant, während sie sich bei ungleichförmigen Bewegungen... Mehr anzeigen

Bewegungsarten
gleichförmige Bewegung
→ der Körper bewegt sich mit einer konstanten
Geschwindigkeit, d. h., Betrag und Richtung der
Geschwin

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Gleichförmige geradlinige Bewegung

Die gleichförmige geradlinige Bewegung ist durch eine konstante Geschwindigkeit auf einer geraden Bahn gekennzeichnet.

Charakteristika dieser Bewegungsart:

  1. In gleichen Zeitintervallen werden gleiche Wege zurückgelegt.
  2. Weg und Zeit sind zueinander proportional.
  3. Der Quotient aus zurückgelegtem Weg und benötigter Zeit ist konstant.

Definition: Bei der gleichförmigen geradlinigen Bewegung bewegt sich ein Körper mit konstanter Geschwindigkeit auf einer geraden Bahn.

Im Weg-Zeit-Diagramm ergibt sich für diese Bewegung eine Gerade, deren Anstieg der Geschwindigkeit entspricht. Das Geschwindigkeit-Zeit-Diagramm zeigt eine zur t-Achse parallele Gerade, wobei die Fläche unter dem Graphen dem zurückgelegten Weg entspricht.

Highlight: Die Beschleunigung bei einer gleichförmigen geradlinigen Bewegung ist null, was im Beschleunigung-Zeit-Diagramm als eine mit der t-Achse zusammenfallende Gerade dargestellt wird.

Für die gleichförmige geradlinige Bewegung gelten folgende Gesetze:

  • Weg-Zeit-Gesetz: stt = v · t + s₀
  • Geschwindigkeit-Zeit-Gesetz: v = konstant

Vocabulary: s₀ bezeichnet den Anfangsweg, der bei der Berechnung berücksichtigt werden muss.

Gleichmäßig beschleunigte geradlinige Bewegung

Bei der gleichmäßig beschleunigten Bewegung ist die Geschwindigkeit der Zeit proportional, und der Quotient aus Geschwindigkeit und Zeit entspricht der konstanten Beschleunigung.

Charakteristika dieser Bewegungsart:

  1. Im Weg-Zeit-Diagramm ergibt sich ein parabelförmiger Graph.
  2. Der Anstieg des Graphen an einer bestimmten Stelle entspricht der Augenblicksgeschwindigkeit.
  3. Im Geschwindigkeit-Zeit-Diagramm zeigt sich eine Gerade durch den Koordinatenursprung.

Definition: Eine gleichmäßig beschleunigte Bewegung liegt vor, wenn sich die Geschwindigkeit eines Körpers in gleichen Zeitintervallen um den gleichen Betrag ändert.

Für diese Bewegungsart gelten folgende Gesetze:

  • Weg-Zeit-Gesetz: stt = ½ · a · t² oder stt = v₀ · t + ½ · a · t²
  • Geschwindigkeit-Zeit-Gesetz: vtt = a · t oder vtt = a · t + v₀

Highlight: Im Beschleunigung-Zeit-Diagramm ergibt sich eine zur t-Achse parallele Gerade, wobei die Fläche unter dem Graphen der Geschwindigkeit entspricht.

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Anwendung von Bewegungsdiagrammen

Die Analyse von Bewegungsdiagrammen ist ein wesentlicher Bestandteil der Kinematik. Besonders wichtig ist das Verständnis, dass die Fläche unter dem Graphen im s-t-Diagramm immer dem zurückgelegten Weg entspricht, unabhängig davon, ob die Bewegung gleichförmig oder gleichmäßig beschleunigt ist.

Highlight: Die Fläche unter dem Graphen im s-t-Diagramm repräsentiert stets den zurückgelegten Weg, selbst bei komplexen Bewegungsabläufen.

Für gleichmäßig beschleunigte Bewegungen ohne Anfangsweg und Anfangsgeschwindigkeit gelten zusätzliche Beziehungen:

  • s = ½ · v · t
  • v² = 2 · a · s

Bei Bewegungen mit Anfangsweg s₀ und Anfangsgeschwindigkeit v₀ erweitern sich die Formeln zu:

  • stt = ½ · a · t² + v₀ · t + s₀
  • vtt = a · t + v₀

Example: Ein praktisches Beispiel zur Anwendung dieser Konzepte ist die Berechnung der Strecke, die ein Radfahrer in einem bestimmten Zeitraum zurücklegt, basierend auf einem gegebenen v-t-Diagramm.

Die Lösung solcher Aufgaben erfordert die Zerlegung der Bewegung in verschiedene Abschnitte und die Anwendung der entsprechenden Formeln für jeden Abschnitt. Durch die Addition der Teilstrecken erhält man die Gesamtstrecke.

Vocabulary:

  • Gleichförmige Bewegung: Bewegung mit konstanter Geschwindigkeit
  • Ungleichförmige Bewegung: Bewegung mit veränderlicher Geschwindigkeit
  • Beschleunigte Bewegung: Bewegung, bei der die Geschwindigkeit zunimmt
  • Verzögerte Bewegung: Bewegung, bei der die Geschwindigkeit abnimmt

Das Verständnis und die Anwendung von Geschwindigkeit-Zeit-Diagrammen und anderen kinematischen Diagrammen sind grundlegend für die Analyse von Bewegungen in der Physik und finden Anwendung in vielen praktischen Situationen des Alltags.

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

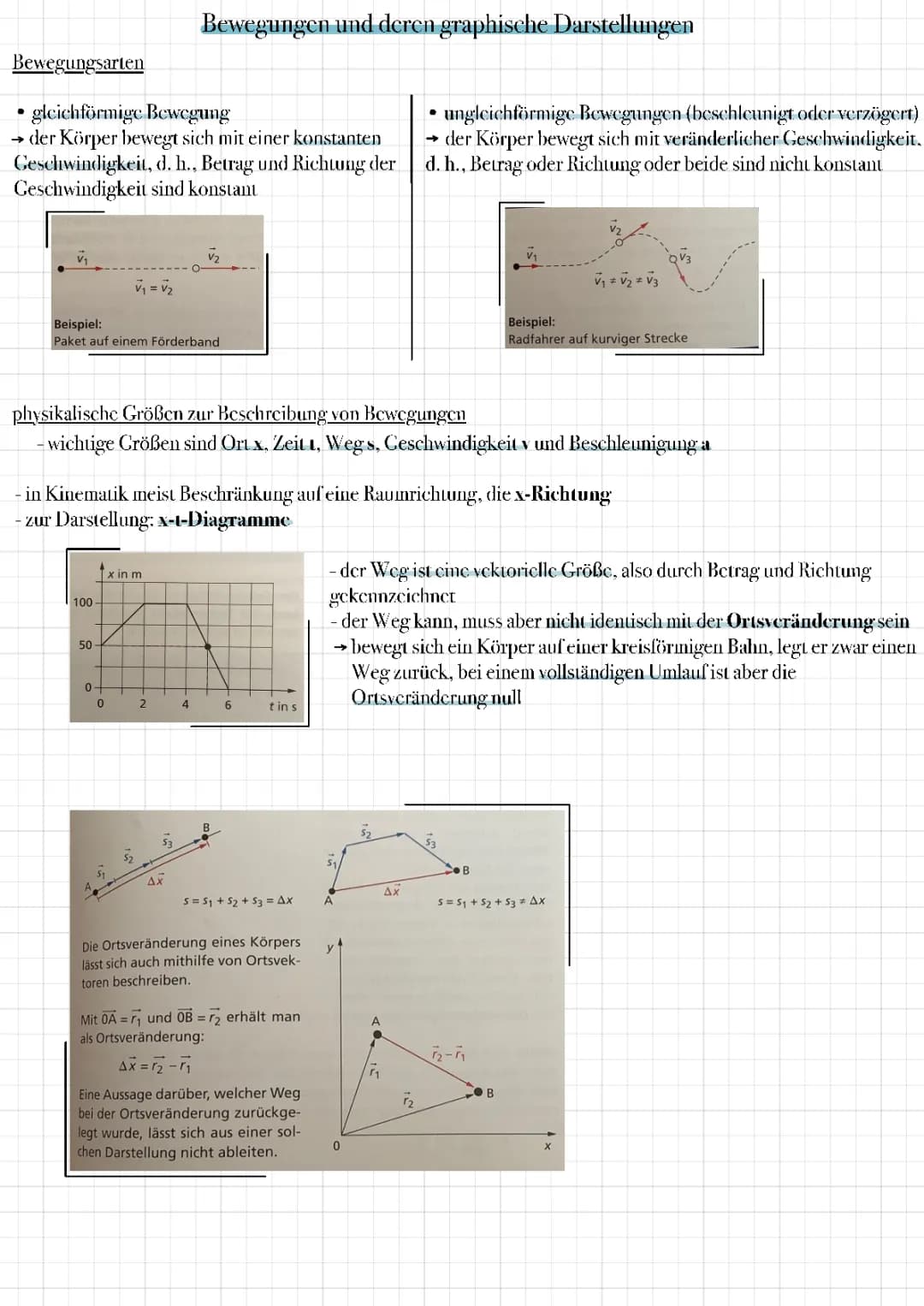

Bewegungsarten und physikalische Größen
