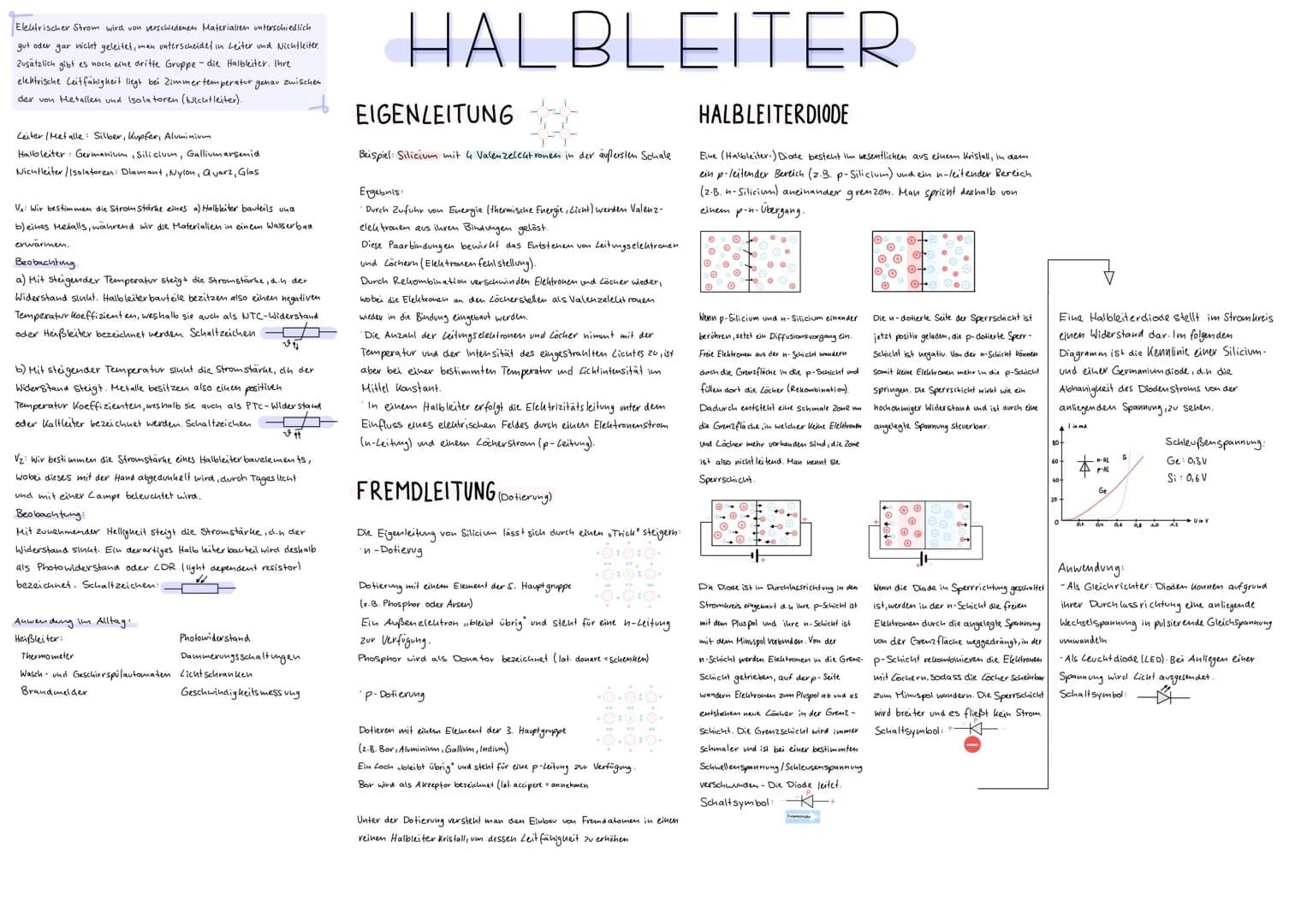

Elektrischer Strom wird von verschiedenen Materialien unterschiedlich gut oder gar nicht geleitet, man unterscheidet in Leiter und Nichtleiter. Zusätzlich gibt es noch eine dritte Gruppe - die Halbleiter. Ihre elektrische Leitfähigkeit liegt bei Zimmer temperatur genau der von Metallen und Isolatoren (Nichtleiter). Leiter / Metalle: Silber, Kupfer, Aluminium Halbleiter: Germanium, Silicium, Galliumarsenid Nichtleiter/Isolatoren: Diamant, Nylon, Quarz, Glas V₁: Wir bestimmen die Strom Stärke eines a) Halbleiter bauteils und b) eines Metalls, während wir die Materialien in einem Wasserbad erwärmen. Beobachtung a) Mit steigender Temperater steigt die Stromstärke, d.h der Widerstand sinut. Halbleiter bauteile bezitzen also einen negativen. Temperatur koeffizienten, weshalb sie auch als NTC-Widerstand oder Heißleiter bezeichnet werden. Schaltzeichen V t b) Mit steigender Temperatur sihht die Stromstärke, dh der Wider Stand Steigt. Metalle besitzen also einen positiven Temperatur Koeffizienten, weshalb sie auch als PTC-Widerstand oder Kaltleiter bezeichnet werden. Schaltzeichen √ 11 zwischen V₂: Wir bestimmen die Stromstärke eines Halbleiter bauelements, wobei dieses mit der Hand abgedunkelt wird, durch Tages licht und mit einer Campe beleuchtet wird. Beobachtung: Mit zunehmender Helligkeit steigt die Stromstärke, din der Widerstand sinut. Ein derartiges Hallo leiter bauteil wird deshalb als Photowiderstand oder CDR ( light dependent resistor) bezeichnet. Schaltzeichen: Anwendung im Alltag: Heißleiter: Thermometer Wasch- und Geschirrspülautomaten Brandmelder Photowiderstand Dammerungsschaltungen Lichtschranken Geschwindigkeitsmessung HALBLEITER EIGENLEITUNG Beispiel: Silicium mit 4 Valenzelektronen in der äußersten Schale Ergebnis: •Durch Zufuhr von Energie (thermische Energie, Licht) werden Valenz- elektronen aus ihren Bindungen gelöst. Diese Paarbindungen bewirkt das Entstehen von Leitungselektronen und Löchern (Elektronen fehlstellung). Durch Rekombination...
