Grundlagen der Stromkreise und elektrische Schaltungen

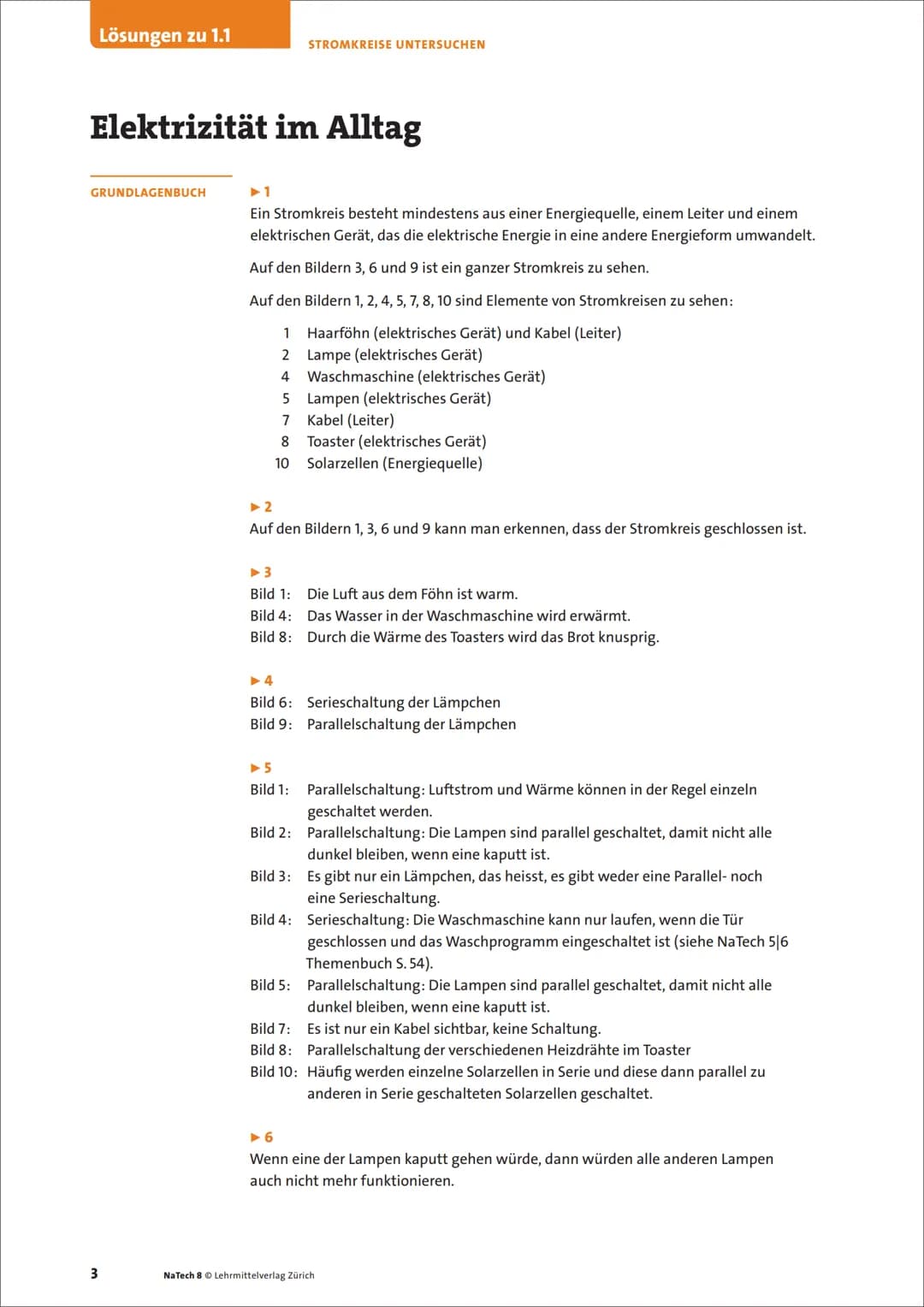

Die Stromkreis Grundlagen und Anwendungen bilden das Fundament für das Verständnis elektrischer Systeme. Ein funktionierender Stromkreis besteht aus drei wesentlichen Komponenten: einer Energiequelle $wie einer Batterie oder Solarzelle$, einem Leiter $typischerweise Kabel$ und einem Verbraucher $elektrisches Gerät$. Diese Komponenten müssen in einem geschlossenen Kreislauf verbunden sein, damit elektrischer Strom fließen kann.

Definition: Ein Stromkreis ist ein geschlossener Weg, durch den elektrischer Strom von der Energiequelle durch Leiter zu Verbrauchern und zurück zur Quelle fließt.

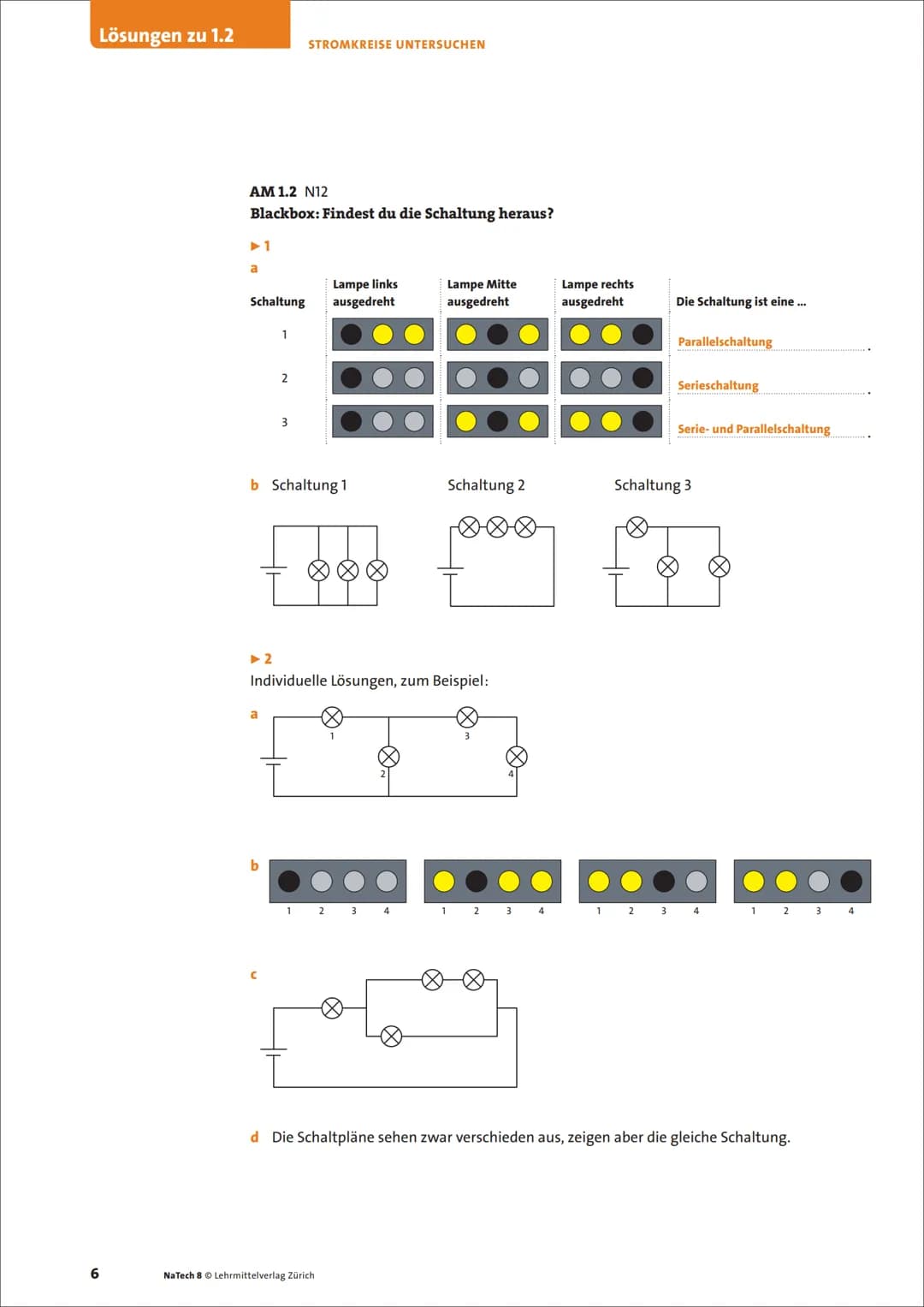

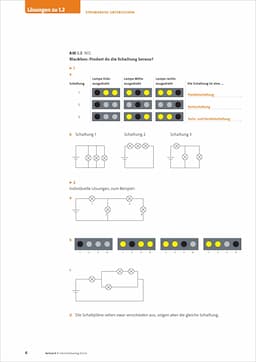

Die Parallelschaltung und Serieschaltung Erklärungen zeigen zwei fundamentale Arten, elektrische Bauteile zu verbinden. Bei der Serieschaltung sind die Komponenten hintereinander geschaltet, sodass der gleiche Strom durch alle Bauteile fließt. In einer Parallelschaltung sind die Bauteile nebeneinander angeordnet, wodurch sich der Strom auf verschiedene Zweige aufteilt.

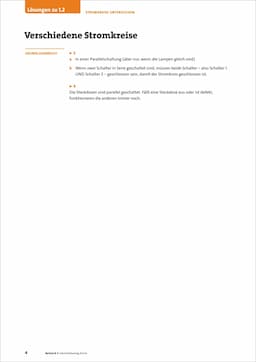

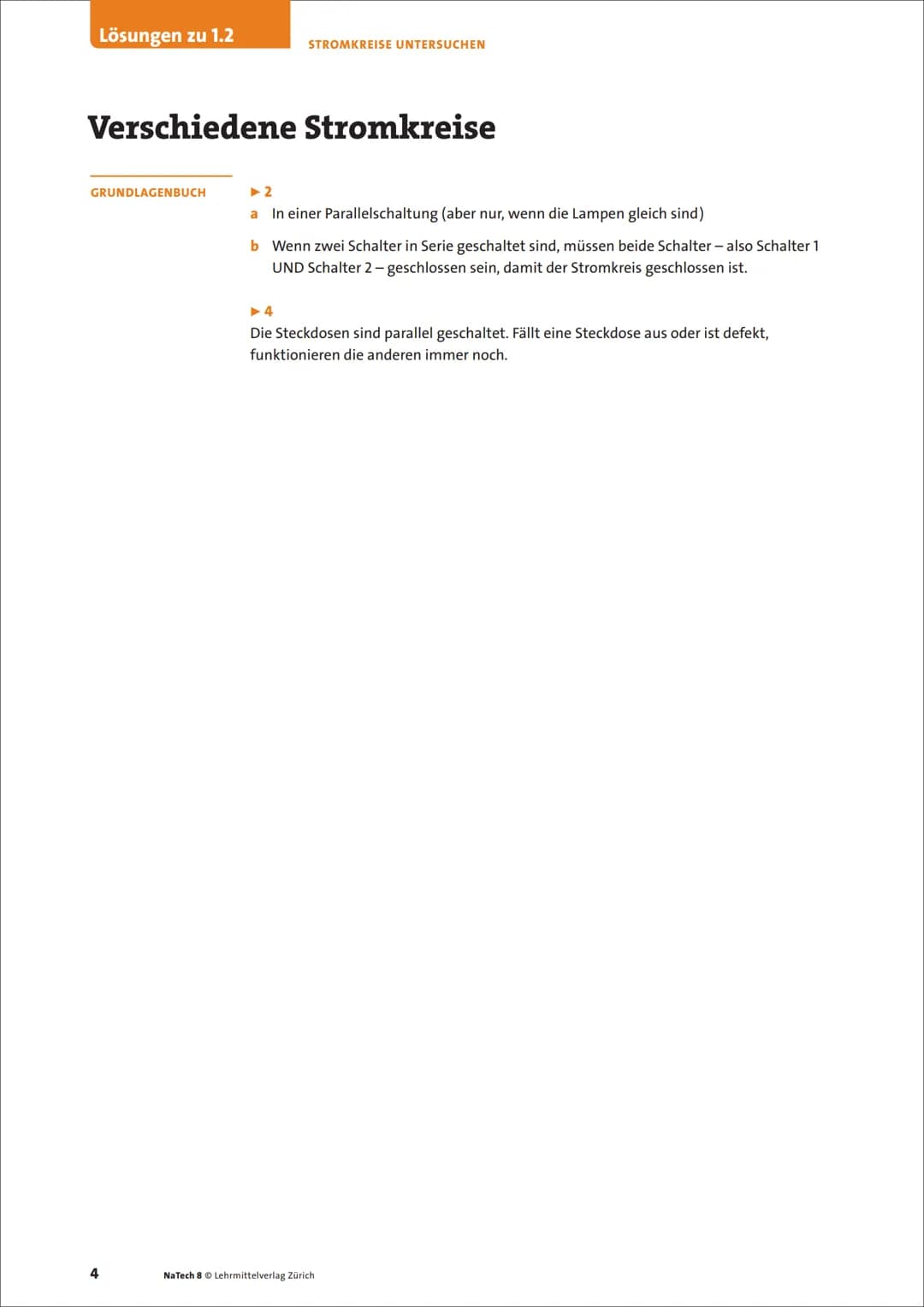

Beispiel: In einem Haushalt sind Steckdosen parallel geschaltet. Fällt eine Steckdose aus, funktionieren die anderen weiter. Bei einer Lichterkette in Serieschaltung führt eine defekte Lampe zum Ausfall der gesamten Kette.

Elektrische Wirkungen und Anwendungen

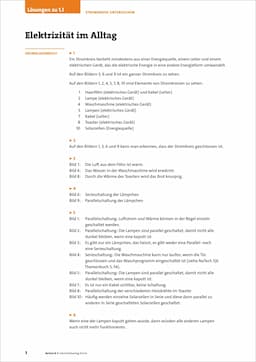

Die verschiedenen Wirkungen des elektrischen Stroms machen ihn zu einer vielseitigen Energieform. Die Wärmewirkung wird beispielsweise in Haushaltsgeräten wie Toastern oder Föhns genutzt, während die Lichtwirkung in Beleuchtungssystemen Anwendung findet.

Die magnetische Wirkung des elektrischen Stroms ist besonders bedeutsam für technische Anwendungen. Wenn elektrischer Strom durch einen Leiter fließt, entsteht um diesen herum ein Magnetfeld. Dieses Prinzip wird in Elektromotoren und Generatoren genutzt.

Highlight: Die magnetische Wirkung des elektrischen Stroms ist grundlegend für die Funktionsweise von Elektromotoren, die in vielen Alltagsgeräten wie Waschmaschinen oder Ventilatoren eingesetzt werden.

Praktische Anwendungen im Alltag

In modernen Haushalten finden sich zahlreiche Anwendungen elektrischer Stromkreise. Besonders wichtig ist die richtige Verschaltung von Geräten und Sicherheitssystemen. Waschmaschinen beispielsweise verfügen über mehrere in Serie geschaltete Sicherheitsmechanismen, die nur bei korrektem Zusammenspiel den Betrieb ermöglichen.

Vokabular: Verbraucher sind elektrische Geräte, die elektrische Energie in andere Energieformen umwandeln, wie Wärme, Licht oder mechanische Energie.

Solarzellen demonstrieren eine moderne Anwendung komplexer Schaltungen. Sie werden häufig in Kombination aus Serien- und Parallelschaltungen angeordnet, um optimale Leistung zu erzielen. Diese Verschaltung ermöglicht eine effiziente Energiegewinnung und gleichzeitig eine hohe Betriebssicherheit.

Sicherheit und Effizienz in elektrischen Systemen

Die Planung elektrischer Systeme erfordert besondere Aufmerksamkeit hinsichtlich Sicherheit und Effizienz. Parallelschaltungen werden in Hausinstallationen bevorzugt, da sie eine höhere Ausfallsicherheit bieten und die unabhängige Steuerung einzelner Verbraucher ermöglichen.

Definition: Die Knotenregel besagt, dass die Summe aller in einen Knotenpunkt fließenden Ströme gleich der Summe aller aus ihm herausfließenden Ströme ist.

Die Dimensionierung von Stromkreisen muss die erwartete Belastung und Sicherheitsreserven berücksichtigen. Moderne Installationen verfügen über verschiedene Schutzeinrichtungen wie Sicherungen und Fehlerstromschutzschalter, die bei Überlastung oder Fehlfunktionen den Stromkreis unterbrechen.

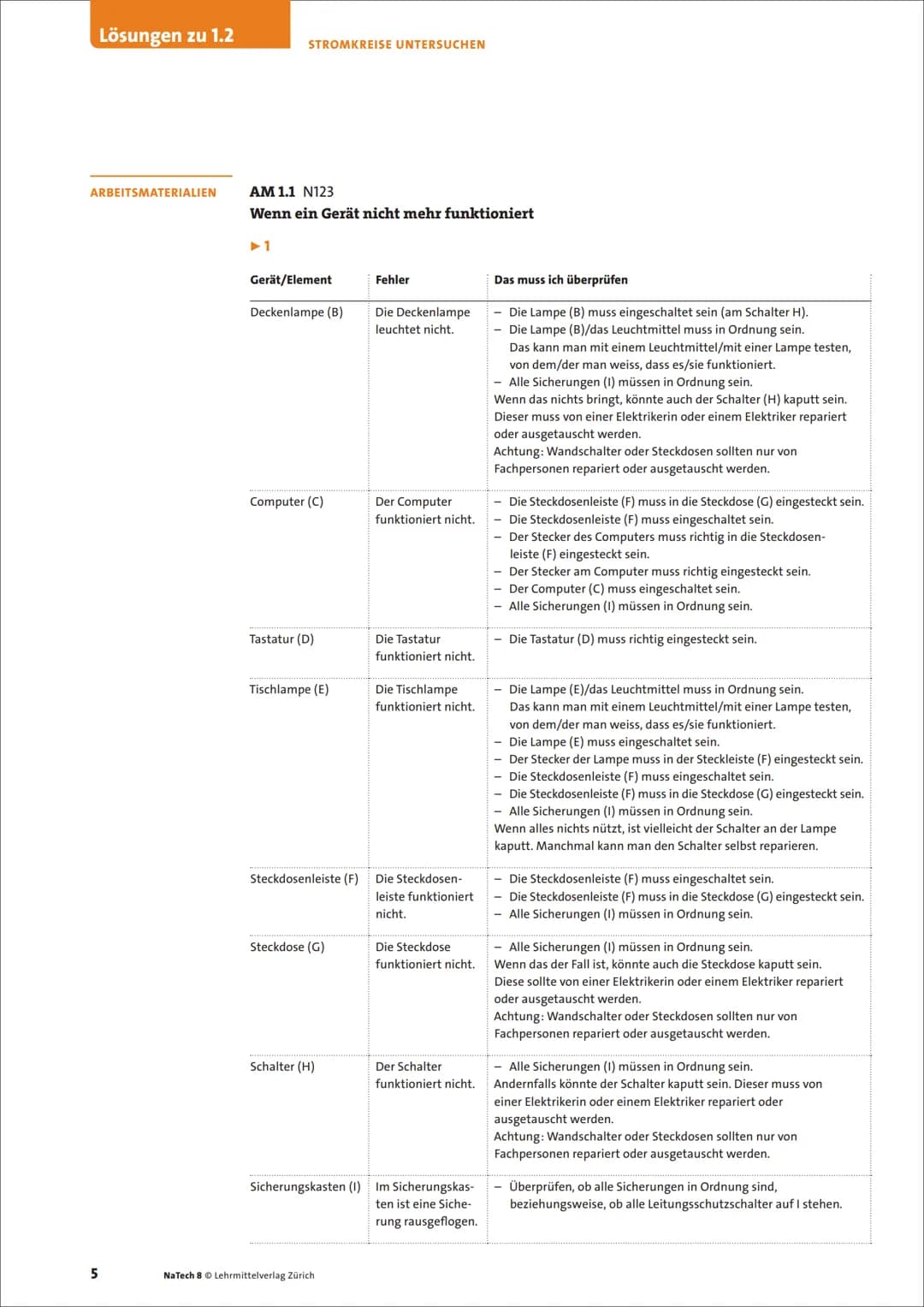

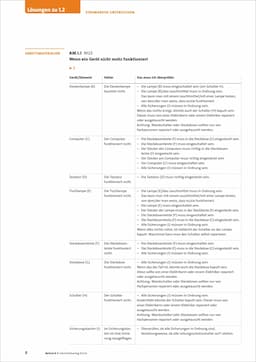

Fehlersuche und Fehlerbehebung in Elektrischen Schaltungen

Die systematische Fehlersuche in elektrischen Anlagen ist ein wichtiger Bestandteil der Stromkreis Grundlagen und Anwendungen. Bei Störungen in elektrischen Geräten und Anlagen gibt es eine logische Reihenfolge der Überprüfung, die hilft, Probleme effizient zu lokalisieren und zu beheben.

Hinweis: Bei allen Arbeiten an elektrischen Anlagen ist die Sicherheit oberstes Gebot. Reparaturen an fest installierten elektrischen Komponenten dürfen nur von qualifizierten Fachkräften durchgeführt werden.

Bei Beleuchtungsanlagen beginnt die Fehlersuche beim Leuchtmittel selbst und führt systematisch über Schalter, Steckdosen bis zum Sicherungskasten. Besonders wichtig ist die Unterscheidung zwischen Parallelschaltung und Serieschaltung Erklärungen, da diese verschiedene Fehlerszenarien aufweisen. In einer Serieschaltung führt der Ausfall einer Komponente zum Komplettausfall, während bei einer Parallelschaltung andere Verbraucher weiter funktionieren.

Die magnetische Wirkung des elektrischen Stroms spielt bei vielen elektrischen Komponenten wie Schaltern und Sicherungen eine wichtige Rolle. Beim Auslösen einer Sicherung wird dieser Effekt genutzt, um den Stromkreis bei Überlast zu unterbrechen. Die Überprüfung der Sicherungen ist daher oft ein wichtiger Schritt bei der Fehlersuche.

Grundlegende Schaltungsarten und ihre Eigenschaften

Die Unterscheidung zwischen verschiedenen Schaltungsarten ist fundamental für das Verständnis elektrischer Systeme. Bei der Parallelschaltung und Serieschaltung Erklärungen zeigen sich deutliche Unterschiede im Verhalten.

Definition: In einer Parallelschaltung sind alle Verbraucher direkt mit der Spannungsquelle verbunden. Bei einer Serieschaltung sind die Verbraucher hintereinander geschaltet.

Die Parallelschaltung bietet den Vorteil der Ausfallsicherheit - fällt ein Verbraucher aus, funktionieren die anderen weiter. Dies ist besonders wichtig bei Hausinstallationen. Die Serieschaltung hingegen wird oft in speziellen Anwendungen genutzt, wo das gemeinsame Verhalten aller Komponenten erwünscht ist.

Die Spannungsverteilung folgt in beiden Schaltungsarten unterschiedlichen Gesetzmäßigkeiten. In der Parallelschaltung liegt an allen Verbrauchern die gleiche Spannung an, während sich in der Serieschaltung die Gesamtspannung auf die einzelnen Verbraucher aufteilt.

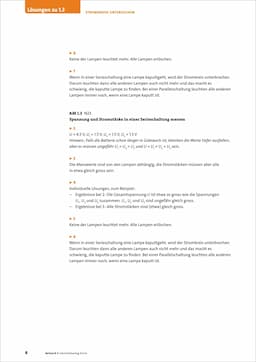

Spannungs- und Strommessungen in elektrischen Schaltungen

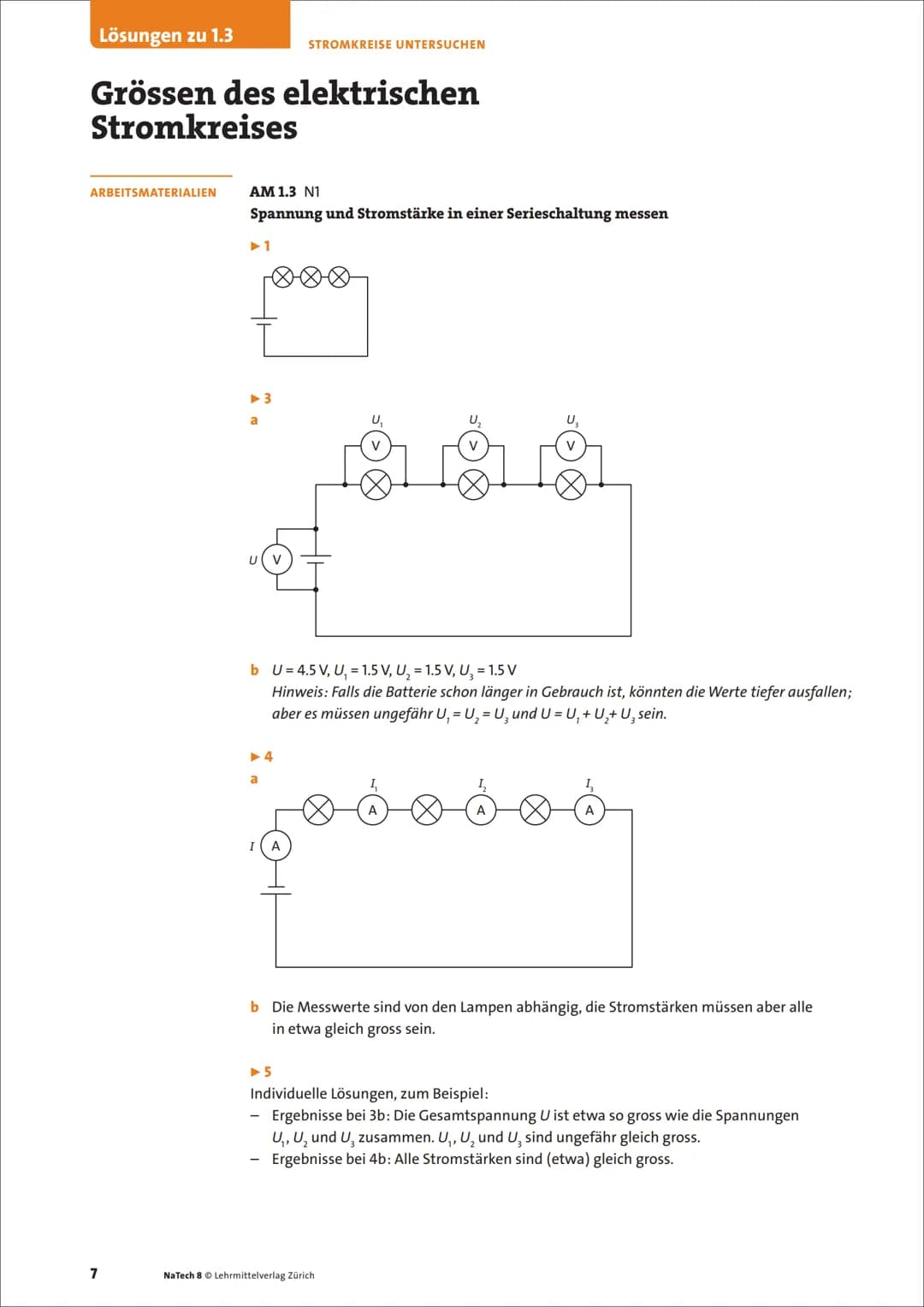

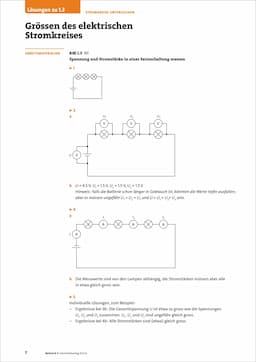

Die korrekte Messung von Spannung und Stromstärke ist essentiell für die Analyse elektrischer Schaltungen. Bei der Spannungsmessung wird das Voltmeter parallel zum Verbraucher geschaltet, während das Amperemeter in Reihe geschaltet wird.

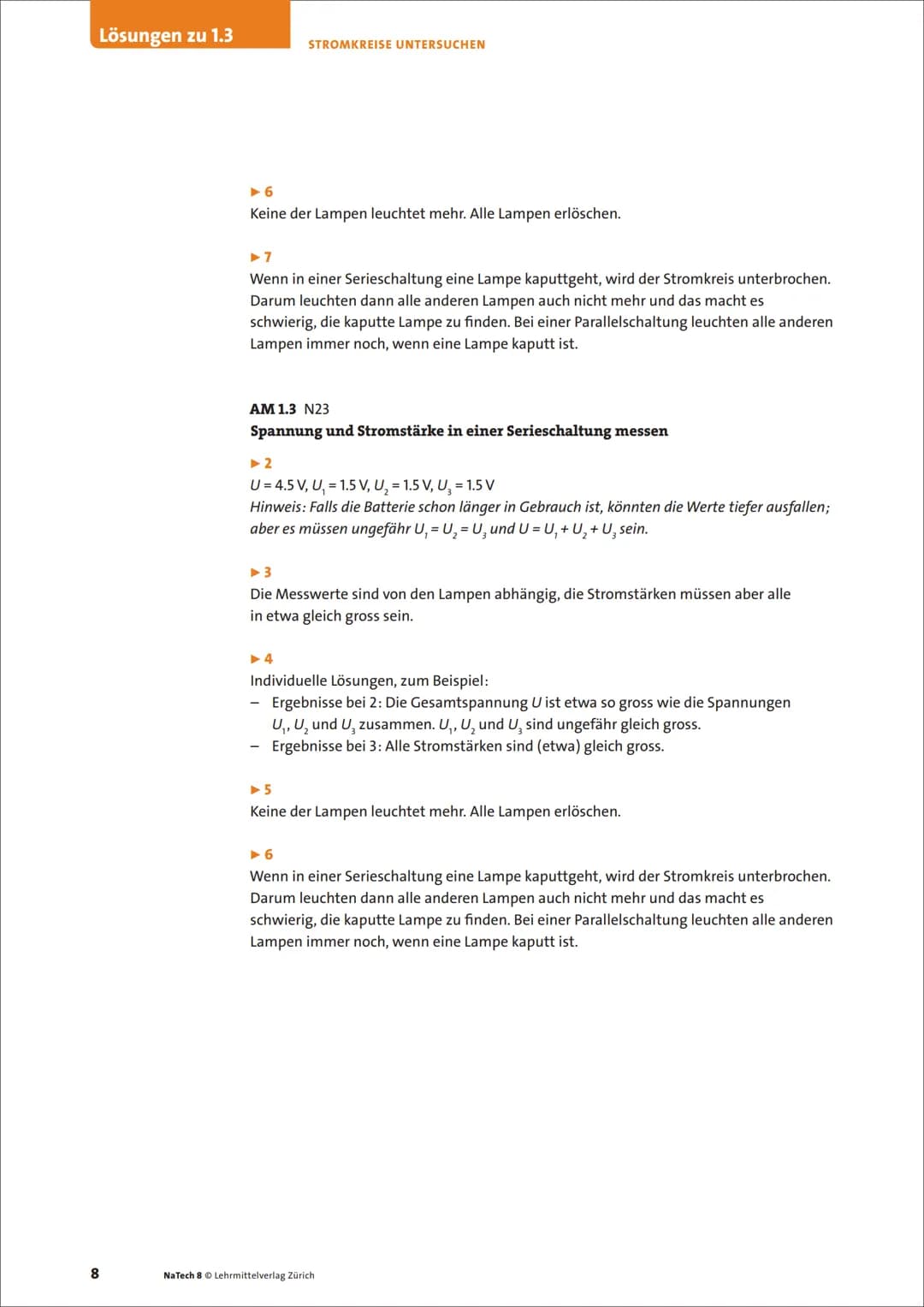

Beispiel: In einer Serieschaltung mit drei Lampen und einer 4,5V-Batterie teilt sich die Spannung gleichmäßig auf die Lampen auf, sodass an jeder Lampe 1,5V anliegen.

Die Messwerte geben wichtige Aufschlüsse über die Funktionsweise der Schaltung. In einer Serieschaltung ist die Stromstärke überall gleich, während sich in einer Parallelschaltung der Gesamtstrom auf die einzelnen Zweige aufteilt. Diese Eigenschaften sind wichtig für die Dimensionierung und Fehleranalyse von elektrischen Systemen.

Praktische Anwendungen elektrischer Schaltungen

Die Anwendung der Stromkreis Grundlagen und Anwendungen findet sich in vielen Bereichen des täglichen Lebens. Von der Hausinstallation bis zur komplexen industriellen Steuerung sind die grundlegenden Prinzipien die gleichen.

Highlight: Die richtige Wahl der Schaltungsart ist entscheidend für die Zuverlässigkeit und Sicherheit elektrischer Anlagen.

Die magnetische Wirkung des elektrischen Stroms wird in vielen praktischen Anwendungen genutzt, von einfachen Elektromagneten bis zu komplexen Elektromotoren. Das Verständnis dieser Wirkung ist grundlegend für die Entwicklung und Wartung elektrischer Geräte.

Die Fehlersuche in elektrischen Anlagen erfordert systematisches Vorgehen und gute Kenntnisse der Schaltungsarten. Besonders wichtig ist das Verständnis der unterschiedlichen Verhaltensweisen von Serien- und Parallelschaltungen bei Störungen.

Grundlagen der Stromkreise und Schaltungen

Die Stromkreis Grundlagen und Anwendungen bilden das Fundament für das Verständnis elektrischer Systeme. In der Elektrotechnik unterscheiden wir zwischen verschiedenen Schaltungsarten, die jeweils spezifische Vor- und Nachteile aufweisen. Besonders wichtig sind dabei die Parallelschaltung und Serieschaltung Erklärungen, die unterschiedliche Eigenschaften bei der Verteilung von Spannung und Stromstärke zeigen.

Bei einer Parallelschaltung bleibt die Spannung in allen Zweigen konstant, während sich die Stromstärken addieren. Dies bedeutet, dass wenn wir eine Spannung von 4,5 V anlegen, diese Spannung an allen parallel geschalteten Verbrauchern gleich ist. Die Gesamtstromstärke I ergibt sich aus der Summe der Einzelstromstärken $I = I₁ + I₂ + I₃$.

Merke: In einer Parallelschaltung ist die Spannung an allen Verbrauchern gleich groß, während sich die Stromstärken addieren.

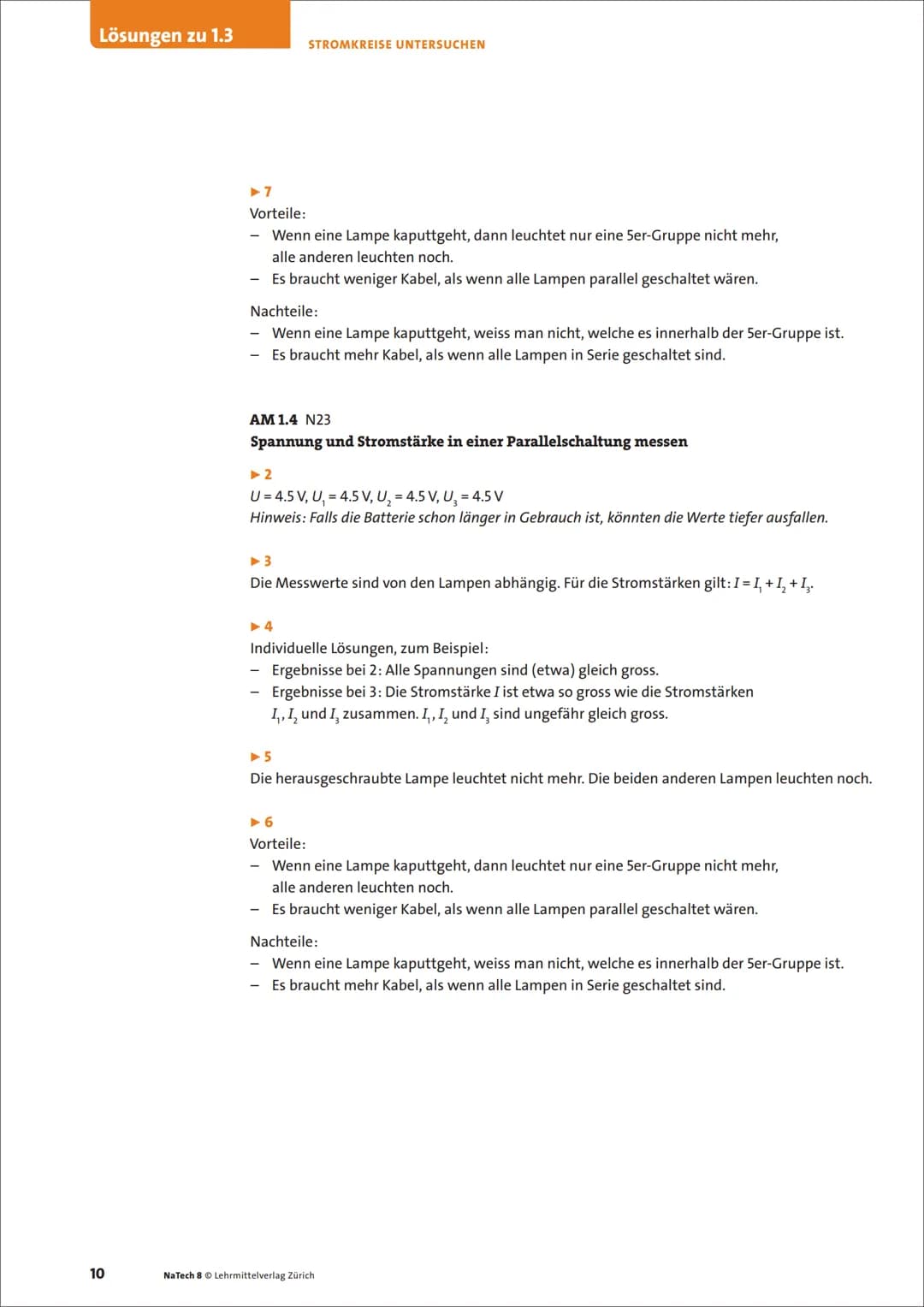

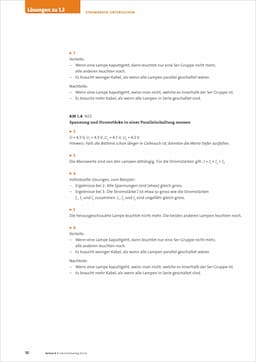

Die praktische Anwendung zeigt sich beispielsweise bei der Beleuchtung: Wenn Lampen in 5er-Gruppen parallel geschaltet werden, hat dies den Vorteil, dass beim Ausfall einer Lampe nur diese Gruppe betroffen ist. Die anderen Gruppen funktionieren weiterhin unabhängig davon. Allerdings bedeutet diese Schaltungsart auch einen höheren Verkabelungsaufwand im Vergleich zur Serienschaltung.

Magnetische Effekte und Stromkreisanalyse

Die magnetische Wirkung des elektrischen Stroms spielt eine zentrale Rolle bei der Analyse von Stromkreisen. Wenn Strom durch einen Leiter fließt, entsteht um diesen herum ein Magnetfeld, das für verschiedene technische Anwendungen genutzt werden kann.

Bei der Untersuchung von Stromkreisen ist es wichtig, die Messwerte korrekt zu interpretieren. Die gemessenen Spannungen und Stromstärken geben Aufschluss über die Funktionsweise und Effizienz der Schaltung. Bei einer Parallelschaltung bleiben die Spannungswerte konstant, während sich die Stromstärken entsprechend der Anzahl der Verbraucher verteilen.

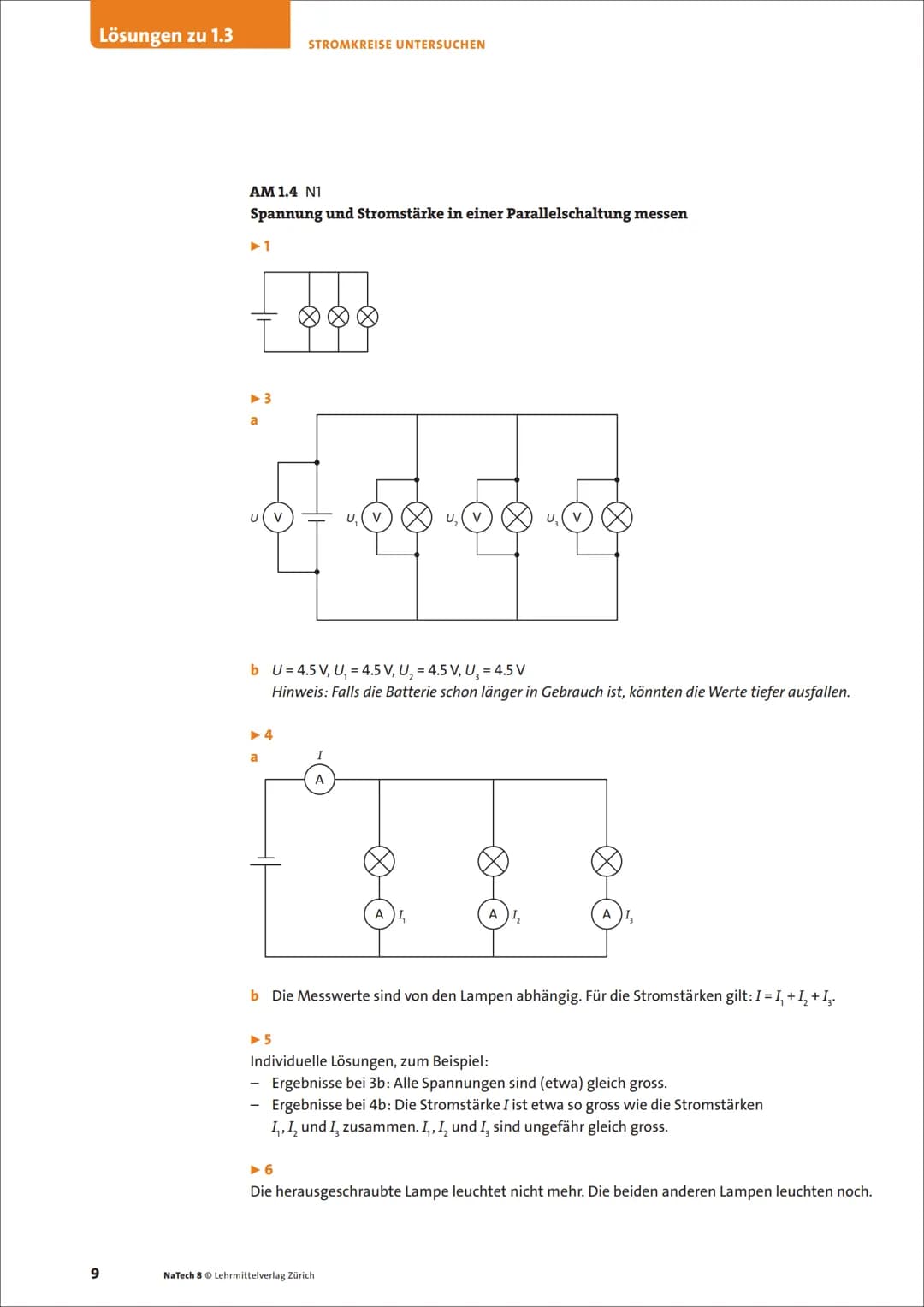

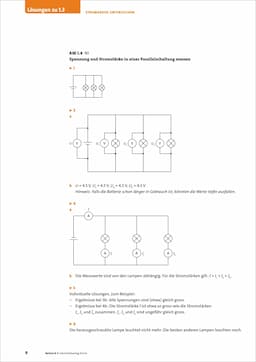

Beispiel: Eine Parallelschaltung mit drei Lampen zeigt folgende Messwerte:

• Gesamtspannung U = 4,5 V
• Einzelspannungen U₁ = U₂ = U₃ = 4,5 V
• Gesamtstromstärke I = I₁ + I₂ + I₃

Die praktische Bedeutung dieser Schaltungsprinzipien zeigt sich in vielen alltäglichen Anwendungen, von der Hausinstallation bis hin zu komplexen elektronischen Geräten. Das Verständnis dieser Grundlagen ist essentiell für die sichere und effiziente Nutzung elektrischer Systeme.
