Vom ERD zum Relationen-Modell: Umsetzung in der Praxis

In diesem Abschnitt wird erläutert, wie ein Entity-Relationship-Modell in ein Relationen-Modell überführt wird, um eine konkrete Datenbankstruktur zu erstellen. Dieser Prozess ist ein wesentlicher Schritt in der Datenbank Modellierung.

Definition: Eine Relation in der Datenbanktheorie entspricht einer Tabelle in der praktischen Umsetzung.

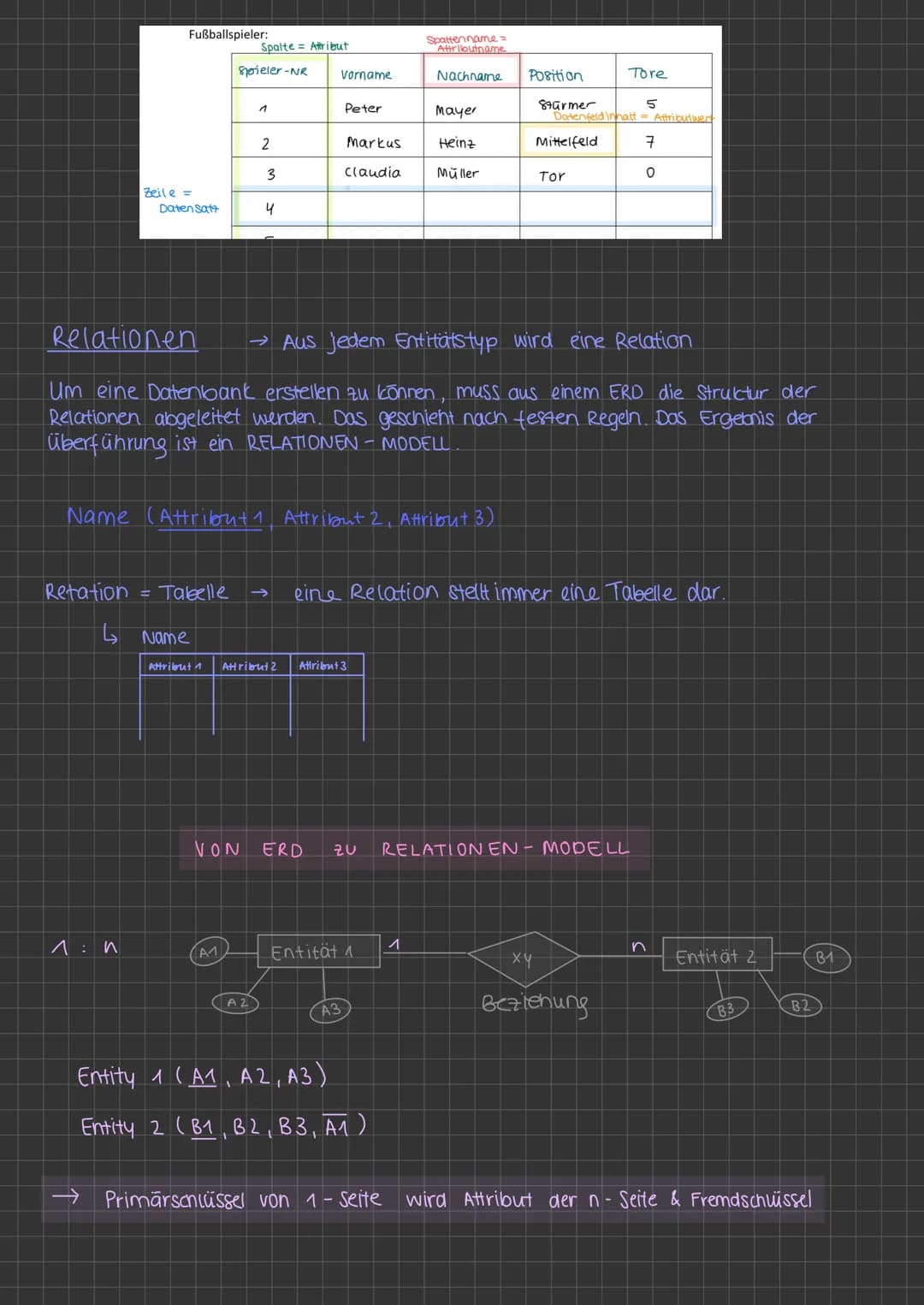

Bei der Überführung eines ERD in ein Relationen-Modell gelten folgende Grundregeln:

1. Aus jedem Entitätstyp wird eine Relation (Tabelle) erstellt.
2. Die Attribute der Entität werden zu Spalten in der Relation.
3. Die Umsetzung von Beziehungen hängt von deren Kardinalität ab.

Example: In einer Fußballspieler-Datenbank könnte eine Relation "Spieler" mit Attributen wie Spieler-Nr, Vorname, Nachname, Position und Tore erstellt werden.

Für die Umsetzung verschiedener Beziehungstypen gelten spezifische Regeln:

• Bei 1:n-Beziehungen wird der Primärschlüssel der 1-Seite als Fremdschlüssel in die Relation der n-Seite aufgenommen.
• Bei 1:1-Beziehungen können die Entitäten in einer Relation zusammengefasst werden.
• Bei m:n-Beziehungen wird eine neue Relation erstellt, die die Primärschlüssel beider beteiligten Entitäten als Fremdschlüssel enthält.

Highlight: Die korrekte Umsetzung von Beziehungen ist entscheidend für die Integrität und Effizienz der Datenbank.

Das Relationen-Modell bildet die Grundlage für die tatsächliche Implementierung der Datenbank in einem Datenbank Management System wie MySQL oder Oracle.

Vocabulary: Primärschlüssel - Ein Attribut oder eine Kombination von Attributen, die einen Datensatz eindeutig identifizieren. Vocabulary: Fremdschlüssel - Ein Attribut, das auf den Primärschlüssel einer anderen Relation verweist und so Beziehungen zwischen Tabellen herstellt.

Die Erstellung eines Relationen-Modells ist ein wichtiger Schritt im Datenbankentwurf, der es ermöglicht, die konzeptuelle Struktur des ERD in eine praktisch umsetzbare Form zu bringen.

Umsetzung komplexer Beziehungen im Relationen-Modell

In diesem Abschnitt werden die spezifischen Methoden zur Umsetzung komplexerer Beziehungstypen im Relationen-Modell erläutert. Dies ist ein entscheidender Schritt in der Datenbank Modellierung, insbesondere wenn es um die Darstellung von m:n-Beziehungen geht.

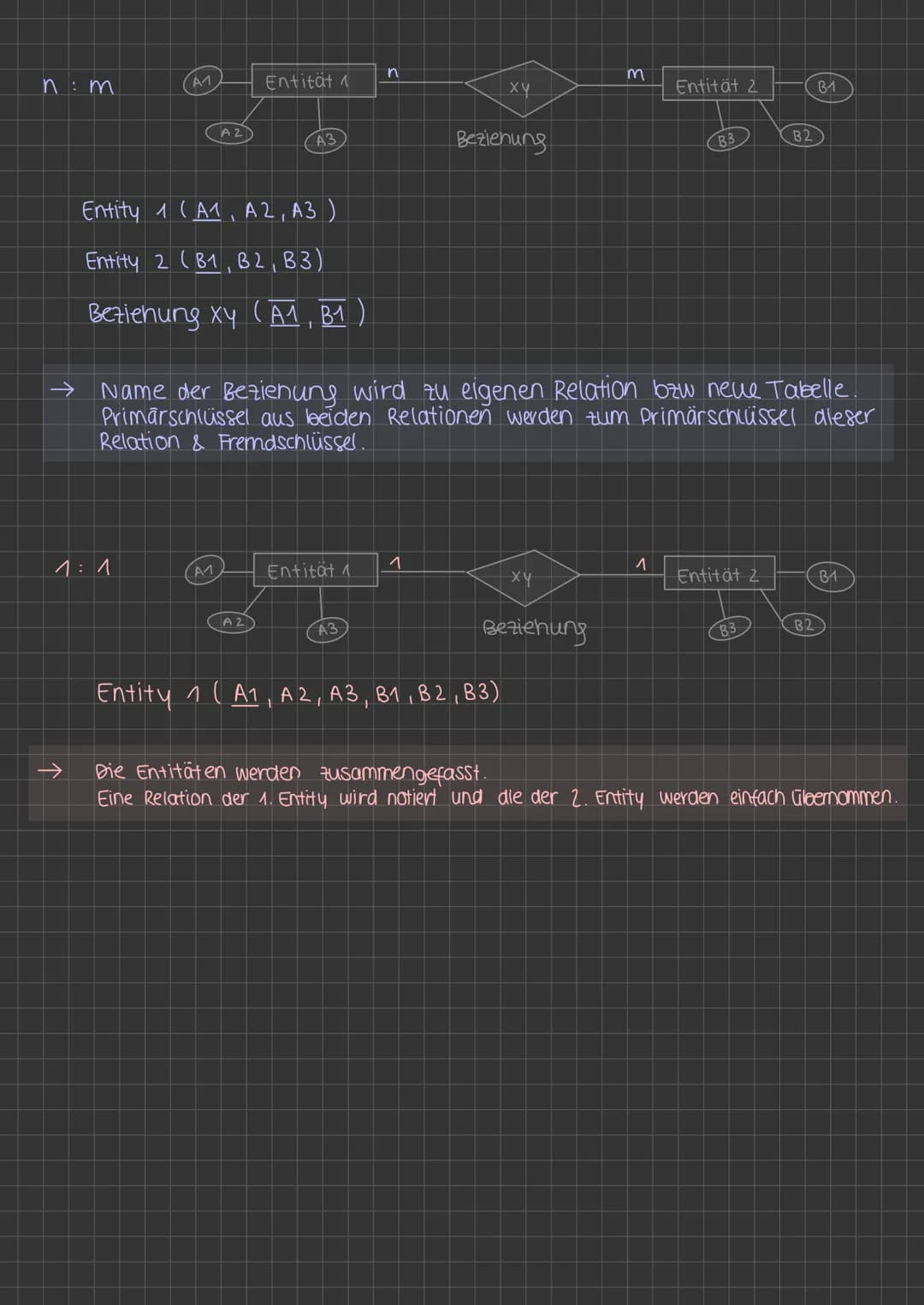

Für m:n-Beziehungen gilt folgende Regel: Der Name der Beziehung wird zu einer eigenen Relation bzw. einer neuen Tabelle. Die Primärschlüssel aus beiden beteiligten Relationen werden zum zusammengesetzten Primärschlüssel dieser neuen Relation und fungieren gleichzeitig als Fremdschlüssel.

Example: In einer Datenbank für eine Universität könnte eine m:n-Beziehung zwischen "Student" und "Kurs" bestehen. Dies würde zu einer neuen Relation "Einschreibung" führen, die sowohl die Studenten-ID als auch die Kurs-ID enthält.

Für 1:1-Beziehungen gibt es eine alternative Umsetzungsmöglichkeit: Die Entitäten können in einer einzigen Relation zusammengefasst werden. Dabei wird eine Relation der ersten Entität notiert und die Attribute der zweiten Entität werden einfach übernommen.

Highlight: Die Wahl der Umsetzungsmethode für 1:1-Beziehungen hängt oft von der spezifischen Anwendung und den Anforderungen an die Datenbank ab.

Diese Techniken zur Umsetzung komplexer Beziehungen sind essentiell für die Erstellung eines effizienten und konsistenten Datenbankmodells. Sie ermöglichen es, die im Entity-Relationship-Modell definierten Strukturen in eine Form zu bringen, die direkt in einem Datenbank Management System implementiert werden kann.

Vocabulary: Zusammengesetzter Primärschlüssel - Ein Primärschlüssel, der aus mehreren Attributen besteht.

Die Fähigkeit, komplexe Beziehungen korrekt umzusetzen, ist ein wichtiger Aspekt des Datenbankentwurfs und trägt wesentlich zur Qualität und Leistungsfähigkeit der resultierenden Datenbank bei.

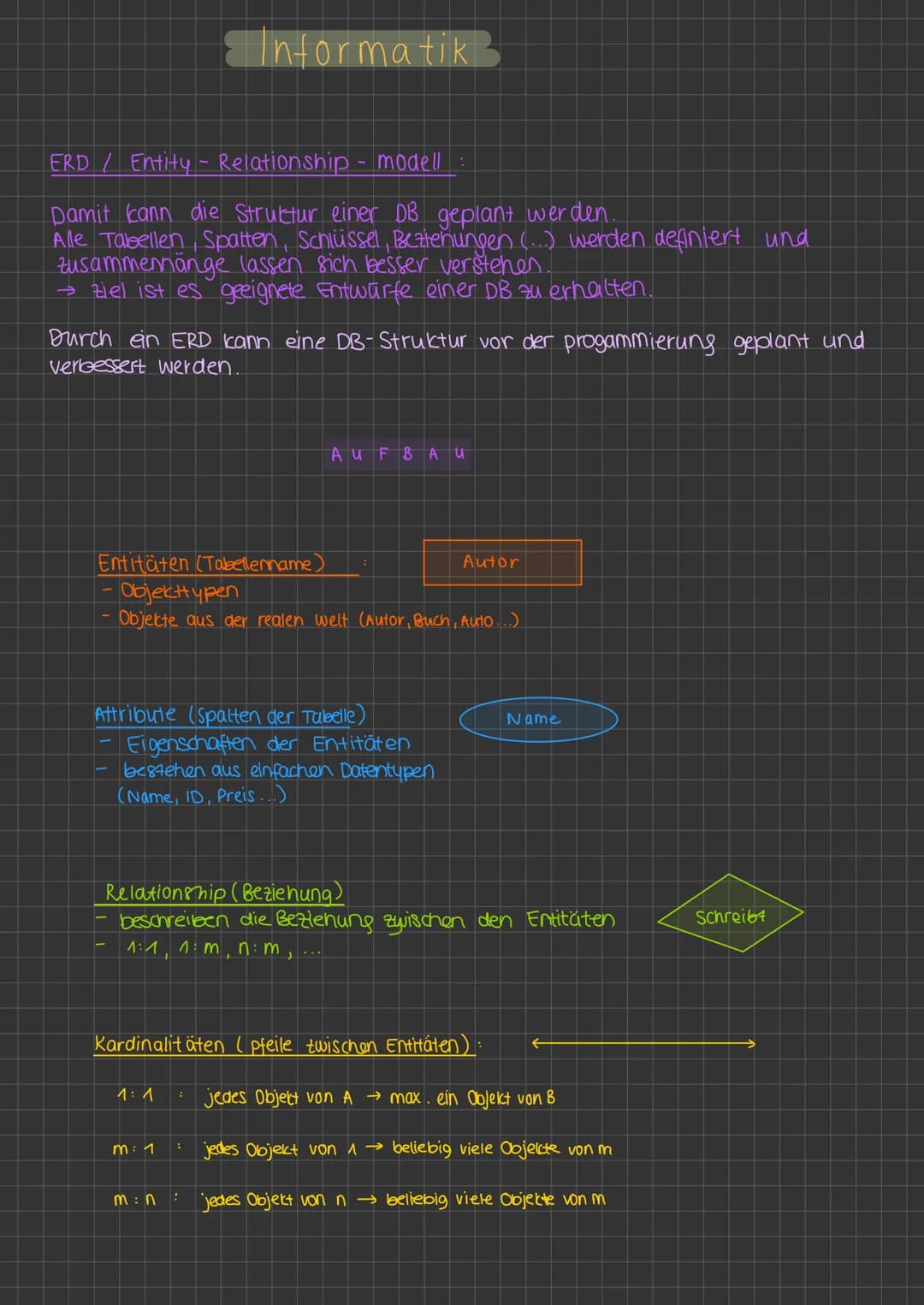

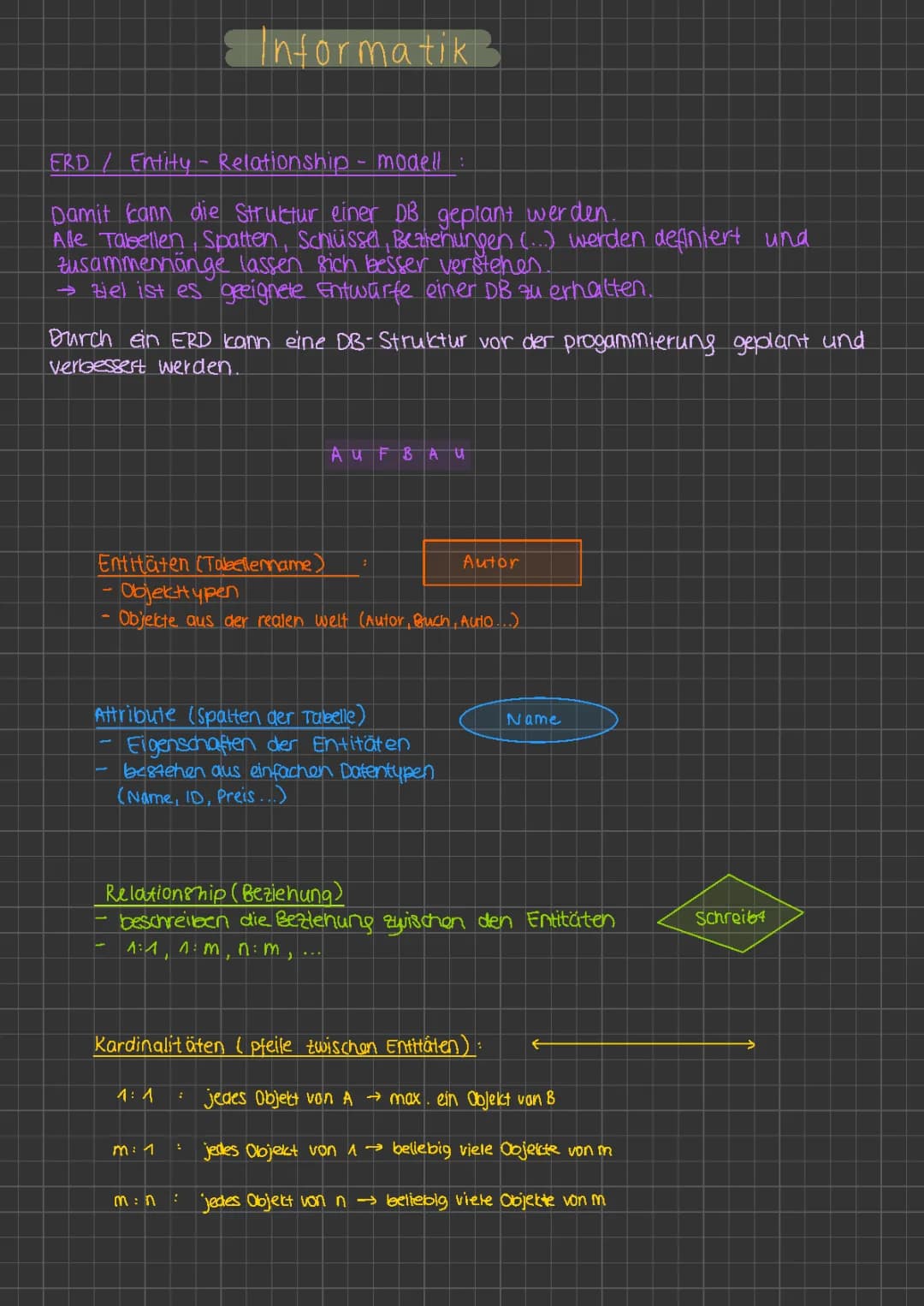

Entity-Relationship-Modell: Grundlagen und Aufbau

Das Entity-Relationship-Modell (ERD) ist ein fundamentales Konzept in der Datenbank Modellierung. Es dient als Planungswerkzeug für die Struktur einer Datenbank, indem es alle Tabellen, Spalten, Schlüssel und Beziehungen definiert. Das Hauptziel eines ERD ist es, geeignete Entwürfe einer Datenbank zu erstellen und die Zusammenhänge zwischen den Daten besser zu verstehen.

Definition: Ein Entity-Relationship-Modell ist eine grafische Darstellung der Struktur und Beziehungen in einer Datenbank.

Die Hauptkomponenten eines ERD sind:

1. Entitäten (Tabellenname): Diese repräsentieren Objekttypen aus der realen Welt, wie beispielsweise Autor, Buch oder Auto.

2. Attribute (Spalten der Tabelle): Sie beschreiben die Eigenschaften der Entitäten und bestehen aus einfachen Datentypen wie Name, ID oder Preis.

3. Beziehungen (Relationships): Diese zeigen die Verbindungen zwischen den Entitäten an.

4. Kardinalitäten: Sie definieren die Art der Beziehung zwischen den Entitäten.

Highlight: Die Erstellung eines ERD vor der eigentlichen Programmierung ermöglicht es, die Datenbankstruktur zu planen und zu optimieren.

Die verschiedenen Arten von Kardinalitäten im Entity-Relationship-Modell sind:

• 1:1 $Eins-zu-Eins$: Jedes Objekt von A ist mit maximal einem Objekt von B verbunden.
• 1:m $Eins-zu-Viele$: Jedes Objekt von 1 kann mit beliebig vielen Objekten von m verbunden sein.
• m:n $Viele-zu-Viele$: Jedes Objekt von n kann mit beliebig vielen Objekten von m verbunden sein.

Example: In einer Bibliotheksdatenbank könnte eine 1:m-Beziehung zwischen "Autor" und "Buch" bestehen, da ein Autor mehrere Bücher geschrieben haben kann.

Das Entity-Relationship-Modell ist ein unverzichtbares Werkzeug für jeden, der sich mit Datenbanken Grundlagen beschäftigt und eine solide Basis für den Datenbankentwurf schaffen möchte.
