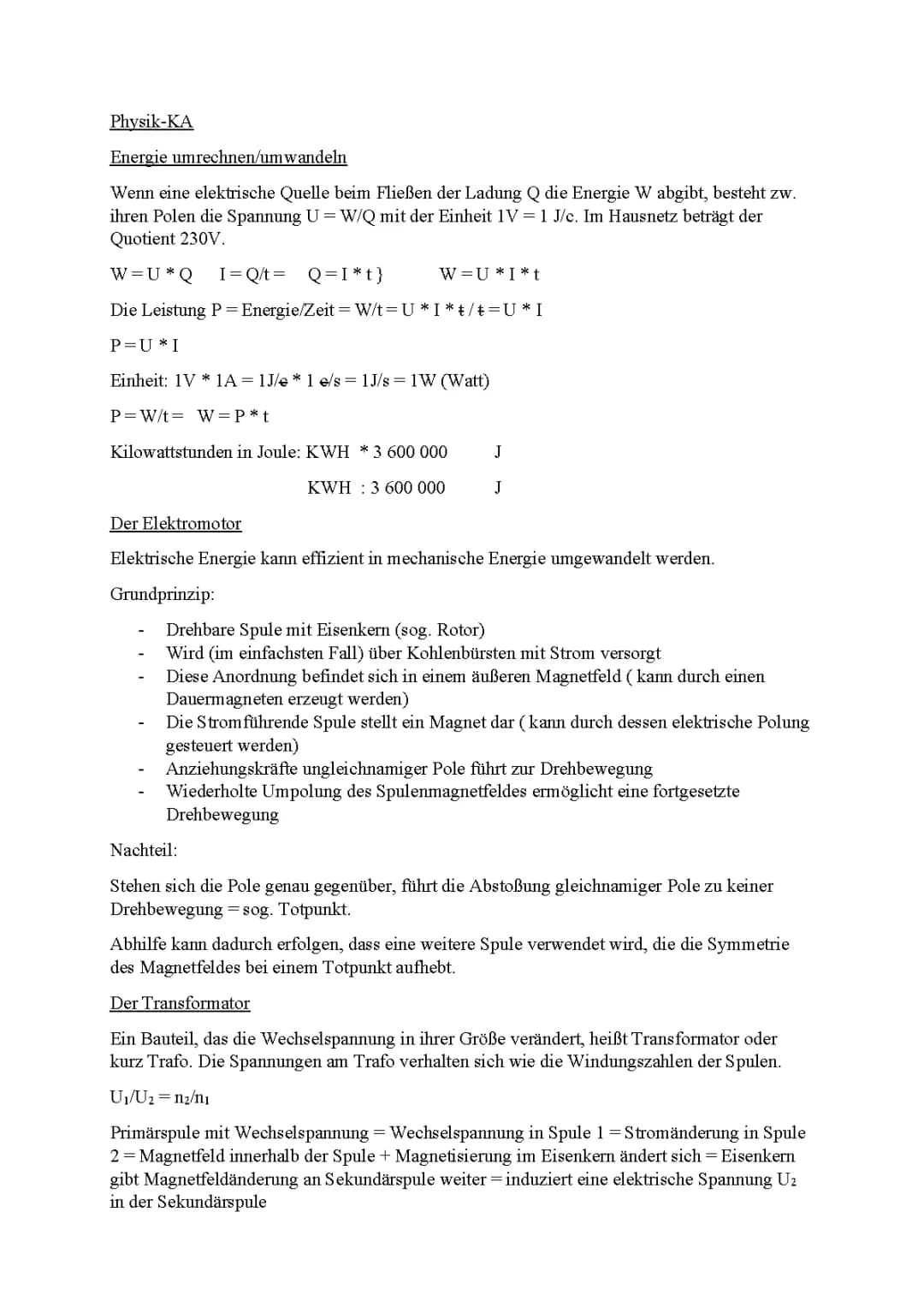

Energie, Elektromotor, Transformator, Leiterschaukel, Lorentzkraft

Alternativer Bildtext:

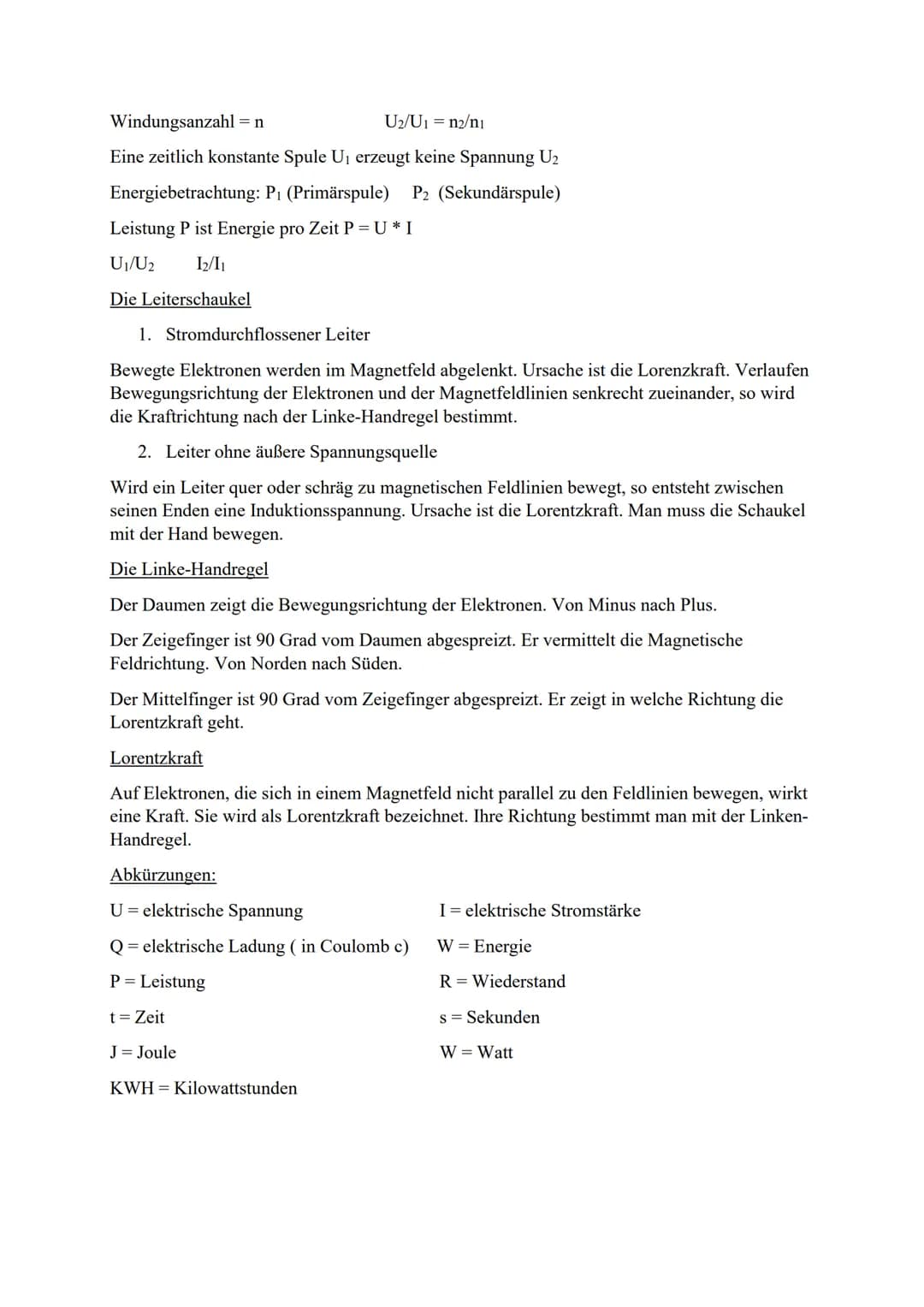

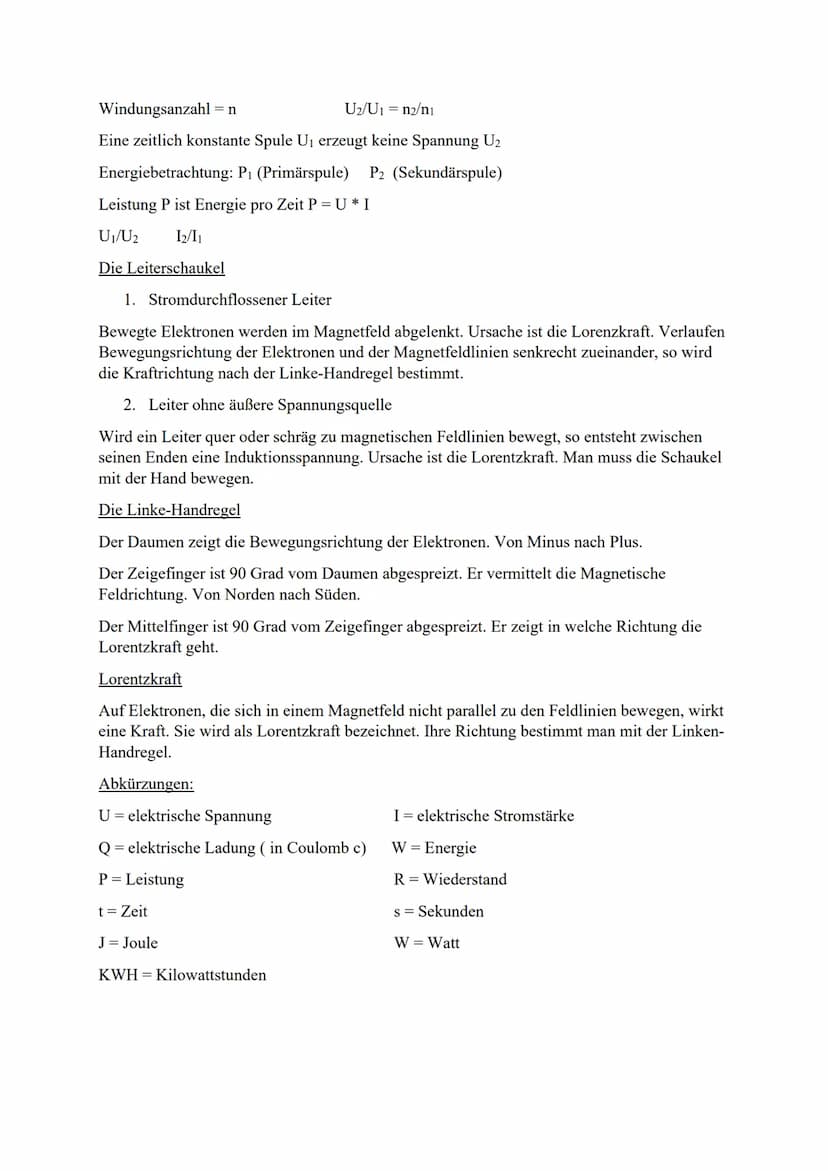

Spule 2 = Magnetfeld innerhalb der Spule + Magnetisierung im Eisenkern ändert sich = Eisenkern gibt Magnetfeldänderung an Sekundärspule weiter = induziert eine elektrische Spannung U₂ in der Sekundärspule Windungsanzahl= n U₂/U₁ = n2/n1 Eine zeitlich konstante Spule U₁ erzeugt keine Spannung U₂ Energiebetrachtung: P₁ (Primärspule) P2 (Sekundärspule) Leistung P ist Energie pro Zeit P=U*I U₁/U2 12/11 Die Leiterschaukel 1. Stromdurchflossener Leiter Bewegte Elektronen werden im Magnetfeld abgelenkt. Ursache ist die Lorenzkraft. Verlaufen Bewegungsrichtung der Elektronen und der Magnetfeldlinien senkrecht zueinander, so wird die Kraftrichtung nach der Linke-Handregel bestimmt. 2. Leiter ohne äußere Spannungsquelle Wird ein Leiter quer oder schräg zu magnetischen Feldlinien bewegt, so entsteht zwischen seinen Enden eine Induktionsspannung. Ursache ist die Lorentzkraft. Man muss die Schaukel mit der Hand bewegen. Die Linke-Handregel Der Daumen zeigt die Bewegungsrichtung der Elektronen. Von Minus nach Plus. Der Zeigefinger ist 90 Grad vom Daumen abgespreizt. Er vermittelt die Magnetische Feldrichtung. Von Norden nach Süden. Der Mittelfinger ist 90 Grad vom Zeigefinger abgespreizt. Er zeigt in welche Richtung die Lorentzkraft geht. Lorentzkraft Auf Elektronen, die sich in einem Magnetfeld nicht parallel zu den Feldlinien bewegen, wirkt eine Kraft. Sie wird als Lorentzkraft bezeichnet. Ihre Richtung bestimmt man mit der Linken- Handregel. Abkürzungen: U = elektrische Spannung Q = elektrische Ladung (in Coulomb c) P = Leistung t = Zeit J = Joule KWH = Kilowattstunden I = elektrische Stromstärke W = Energie R = Wiederstand s Sekunden W = Watt
