Bauzeichner Lernfeld 2: Alles zur Vermessung

Bauzeichner Ausbildung - Lernfeld 2

Du startest jetzt mit einem der wichtigsten Bereiche der Bauzeichner-Ausbildung: der Vermessung. Hier lernst du die Grundlagen, die du in allen drei Fachrichtungen brauchst - egal ob Architektur, Ingenieurbau oder Tief-, Straßen- und Landschaftsbau.

Die Vermessung ist dein Werkzeug, um Pläne in die Realität umzusetzen. Ohne sie wäre jede Baustelle ein Chaos!

Gut zu wissen: Diese Grundlagen verwendest du während deiner gesamten Ausbildung und später im Beruf täglich.

Vermessungswesen und Höhenbestimmung in Deutschland

Deutschland hat ein einheitliches amtliches Vermessungswesen, das dafür sorgt, dass alle Messungen stimmen. Das Geobasisinformationssystem (GIS) liefert geodätische Raumbezugspunkte, und dein Eigentum wird im Liegenschaftskataster beim Katasteramt erfasst.

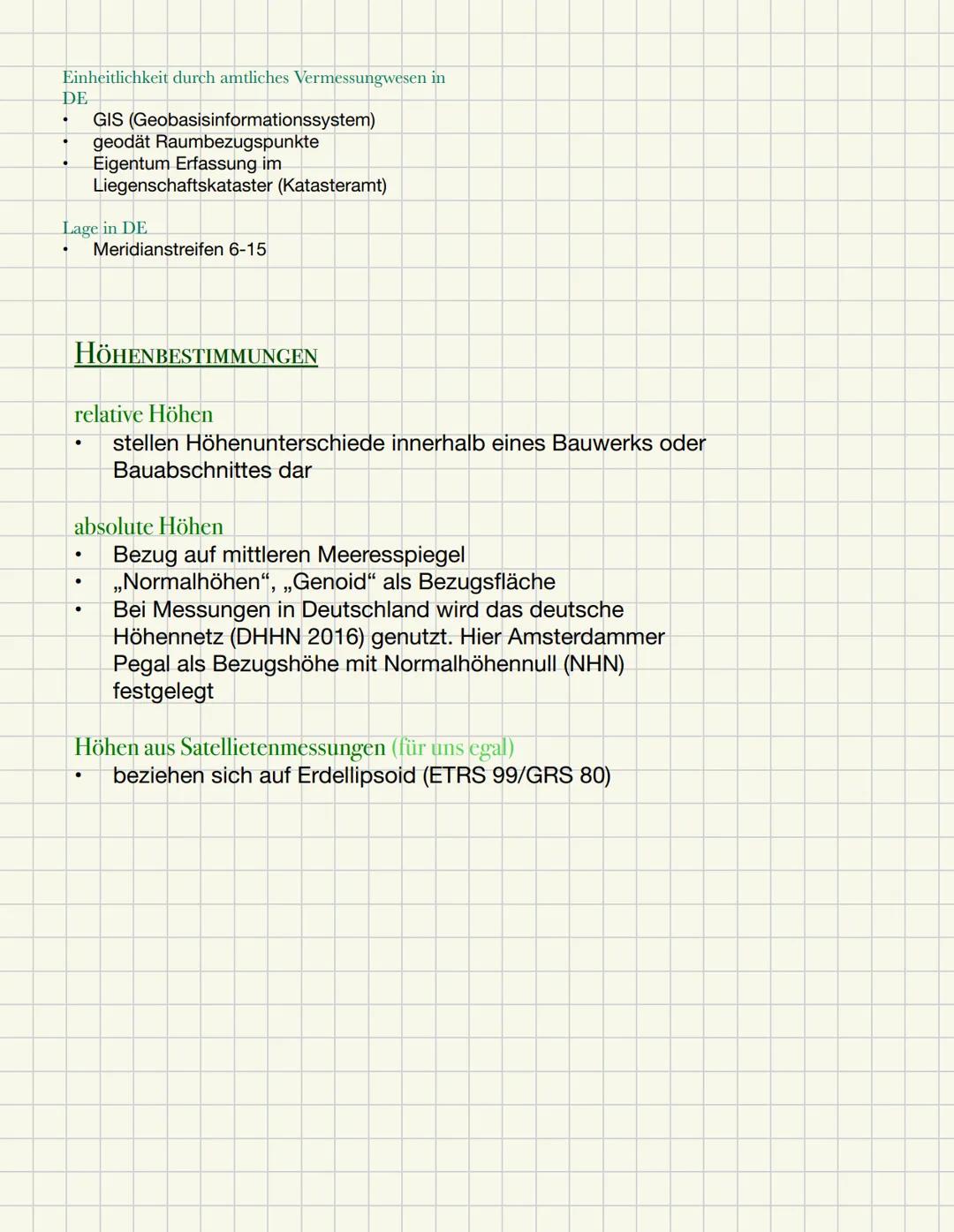

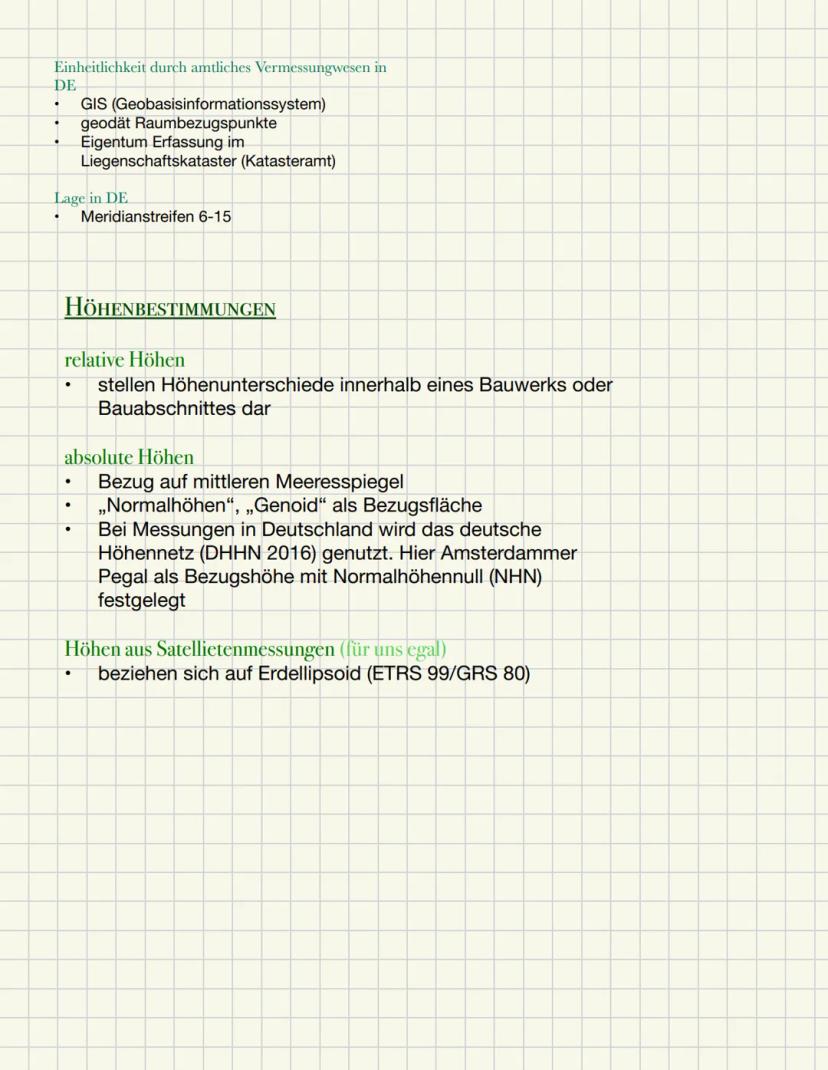

Bei Höhenbestimmungen unterscheidest du zwischen relativen und absoluten Höhen. Relative Höhen zeigen nur Unterschiede innerhalb eines Bauwerks. Absolute Höhen beziehen sich auf den mittleren Meeresspiegel - in Deutschland nutzen wir das deutsche Höhennetz (DHHN 2016) mit dem Amsterdammer Pegel als Bezug.

Der Bezugspunkt heißt Normalhöhennull (NHN) - das ist quasi unser "Null-Punkt" für alle Höhenmessungen in Deutschland.

Merktipp: NHN = Normalhöhennull - das ist dein Standard-Bezugspunkt für alle Höhenangaben!

Geodäsie und Koordinatensysteme

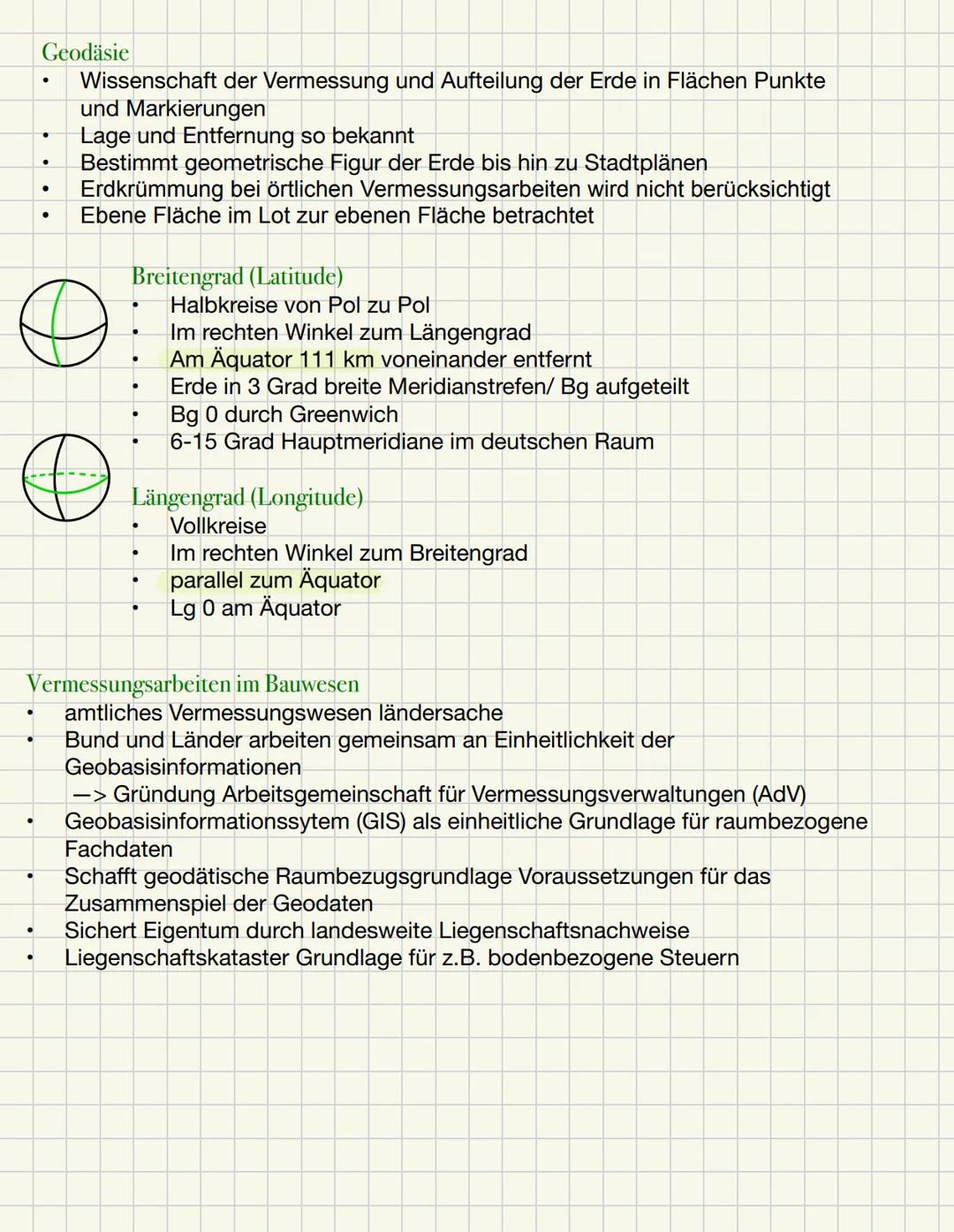

Geodäsie ist die Wissenschaft der Vermessung und zeigt dir, wie die Erde in Flächen, Punkte und Markierungen aufgeteilt wird. Für lokale Bauarbeiten ignorierst du die Erdkrümmung und behandelst alles als ebene Fläche.

Breitengrad (Latitude) sind Halbkreise von Pol zu Pol, die am Äquator 111 km voneinander entfernt sind. Längengrad (Longitude) sind Vollkreise parallel zum Äquator. Deutschland liegt in den Meridianstreifen 6-15.

Das Geobasisinformationssystem (GIS) schafft einheitliche Grundlagen für alle raumbezogenen Daten. Die Arbeitsgemeinschaft für Vermessungsverwaltungen (AdV) sorgt dafür, dass Bund und Länder zusammenarbeiten. Das Liegenschaftskataster sichert dein Eigentum und ist die Grundlage für bodenbezogene Steuern.

Praxistipp: Die Meridianstreifen 6-15 sind dein Arbeitsbereich in Deutschland - merke dir diese Zahlen!

Höhenfestpunkte

Höhenfestpunkte sind deine Referenzpunkte für alle Höhenmessungen auf der Baustelle. Sie sind durch Erdbewegungen gefährdet und müssen regelmäßig neu bestimmt werden.

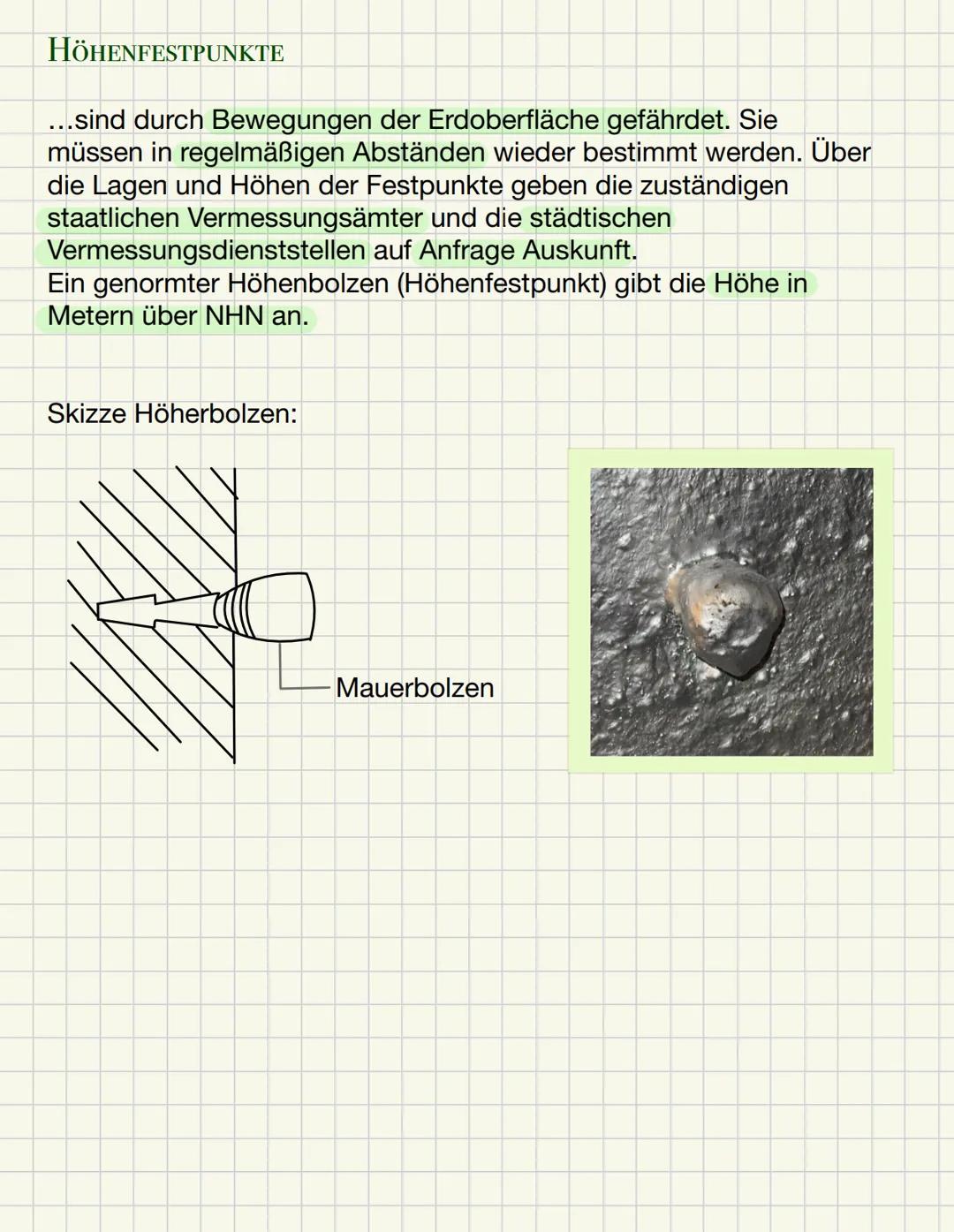

Ein genormter Höhenbolzen (auch Mauerbolzen genannt) gibt dir die genaue Höhe in Metern über NHN an. Diese Bolzen findest du an stabilen Bauwerken wie Brücken oder größeren Gebäuden.

Infos über Lage und Höhe der Festpunkte bekommst du bei den staatlichen Vermessungsämtern oder städtischen Vermessungsdienststellen. Einfach anrufen und nachfragen!

Wichtig: Höhenfestpunkte sind deine "Wahrheit" auf der Baustelle - alle anderen Höhen leitest du von ihnen ab.

Lagefestpunkte und Absteckung

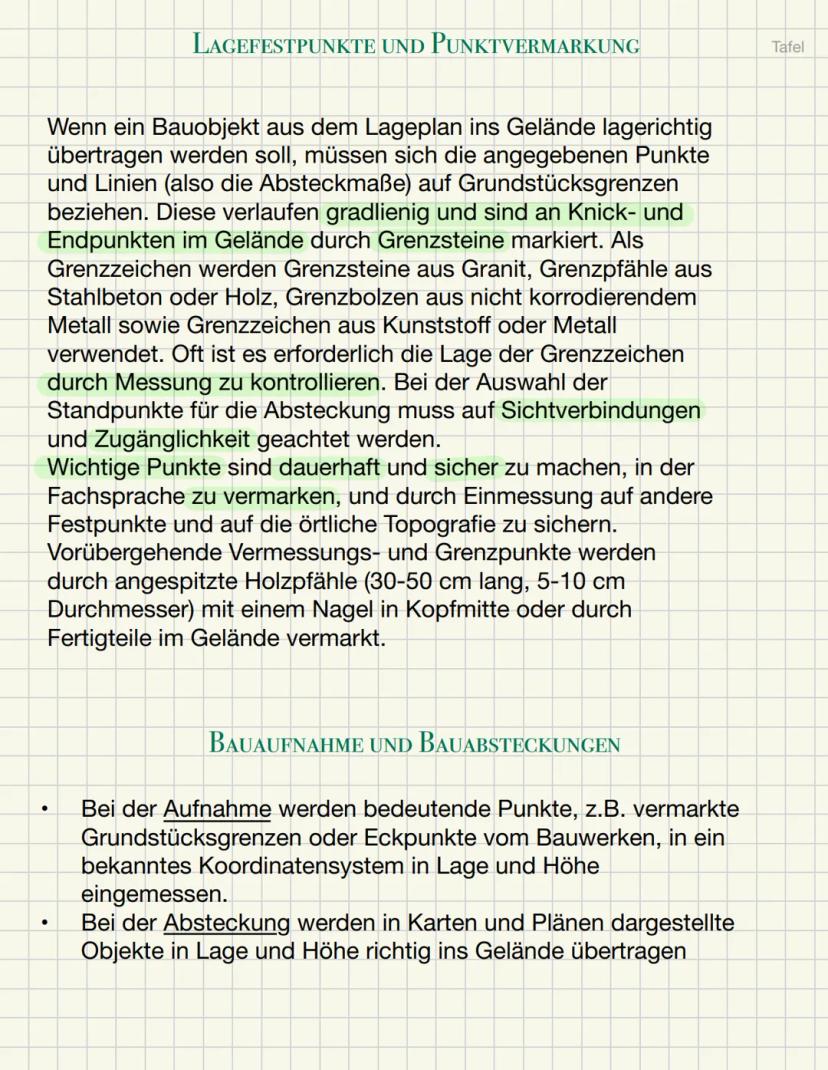

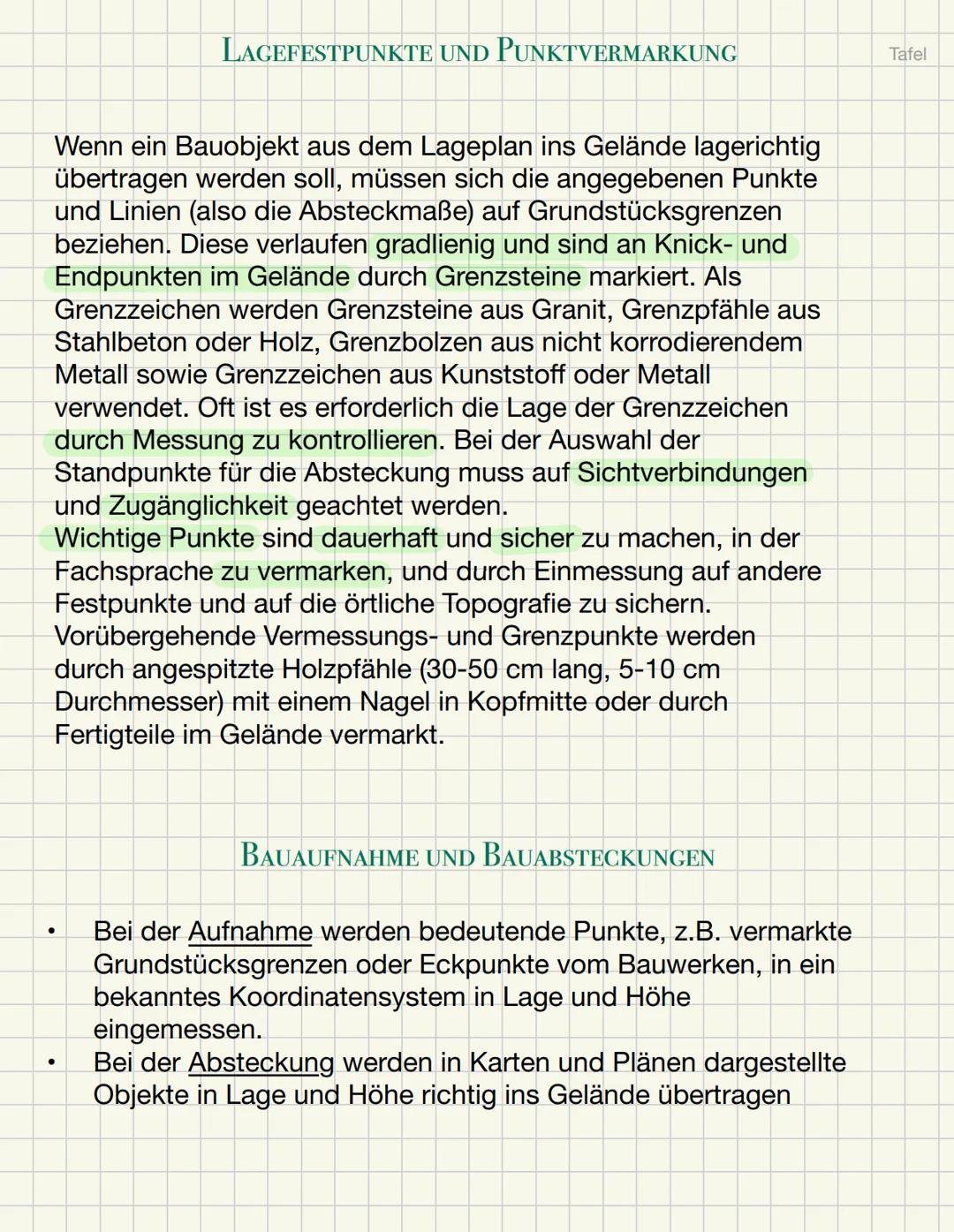

Wenn du ein Bauobjekt aus dem Lageplan ins Gelände überträgst, brauchst du Lagefestpunkte. Grundstücksgrenzen verlaufen geradlinig und sind durch Grenzsteine aus Granit, Grenzpfähle aus Stahlbeton oder Grenzbolzen aus Metall markiert.

Wichtige Punkte musst du vermarken - das heißt dauerhaft und sicher markieren. Vorübergehende Punkte markierst du mit angespitzten Holzpfählen (30-50 cm lang) mit einem Nagel in der Kopfmitte.

Bei der Bauaufnahme misst du bedeutende Punkte in ein bekanntes Koordinatensystem ein. Bei der Absteckung überträgst du Objekte aus Karten und Plänen richtig ins Gelände. Achte dabei immer auf Sichtverbindungen und Zugänglichkeit!

Praxistipp: Grenzsteine sind heilig - beschädige sie niemals und messe ihre Lage regelmäßig nach!

Einmessen rechter Winkel

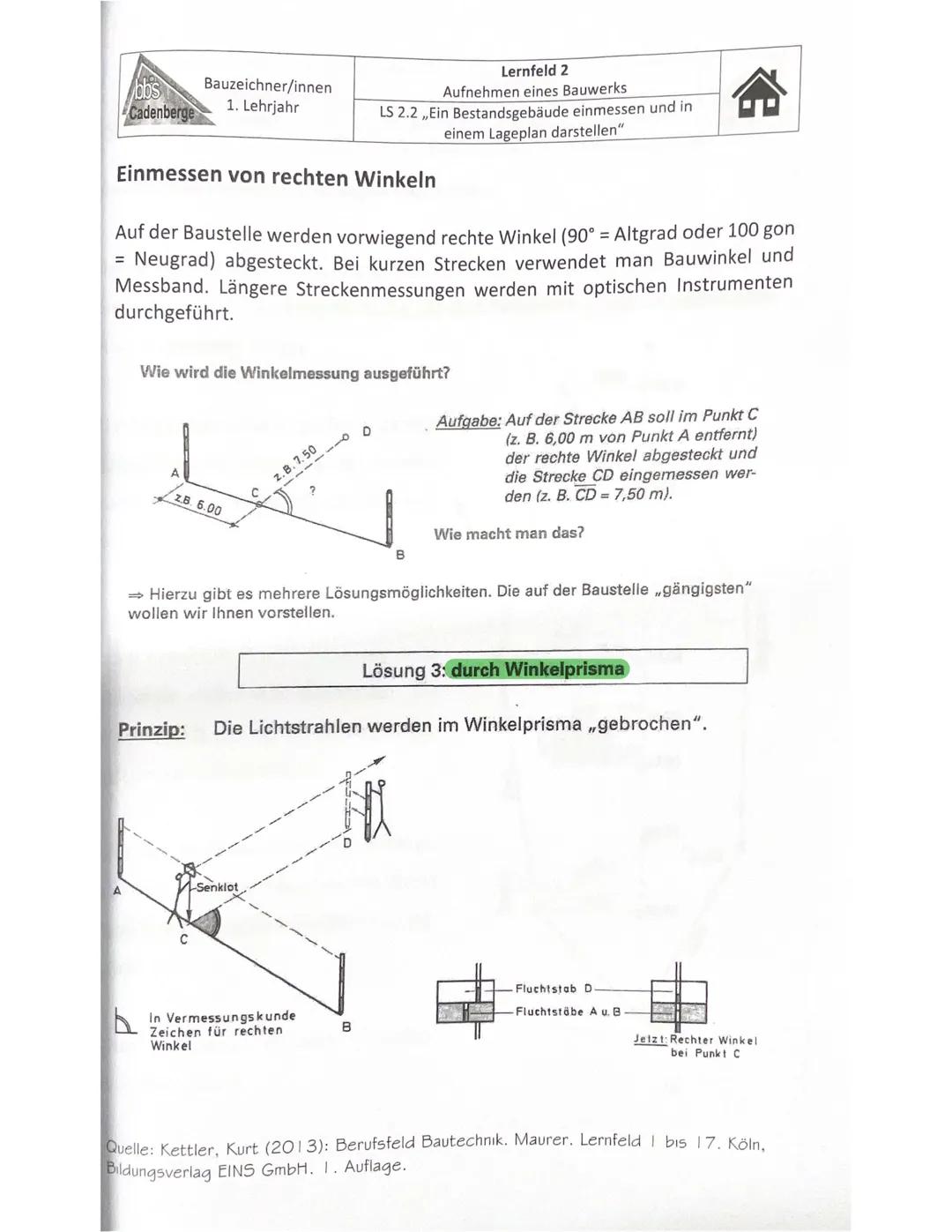

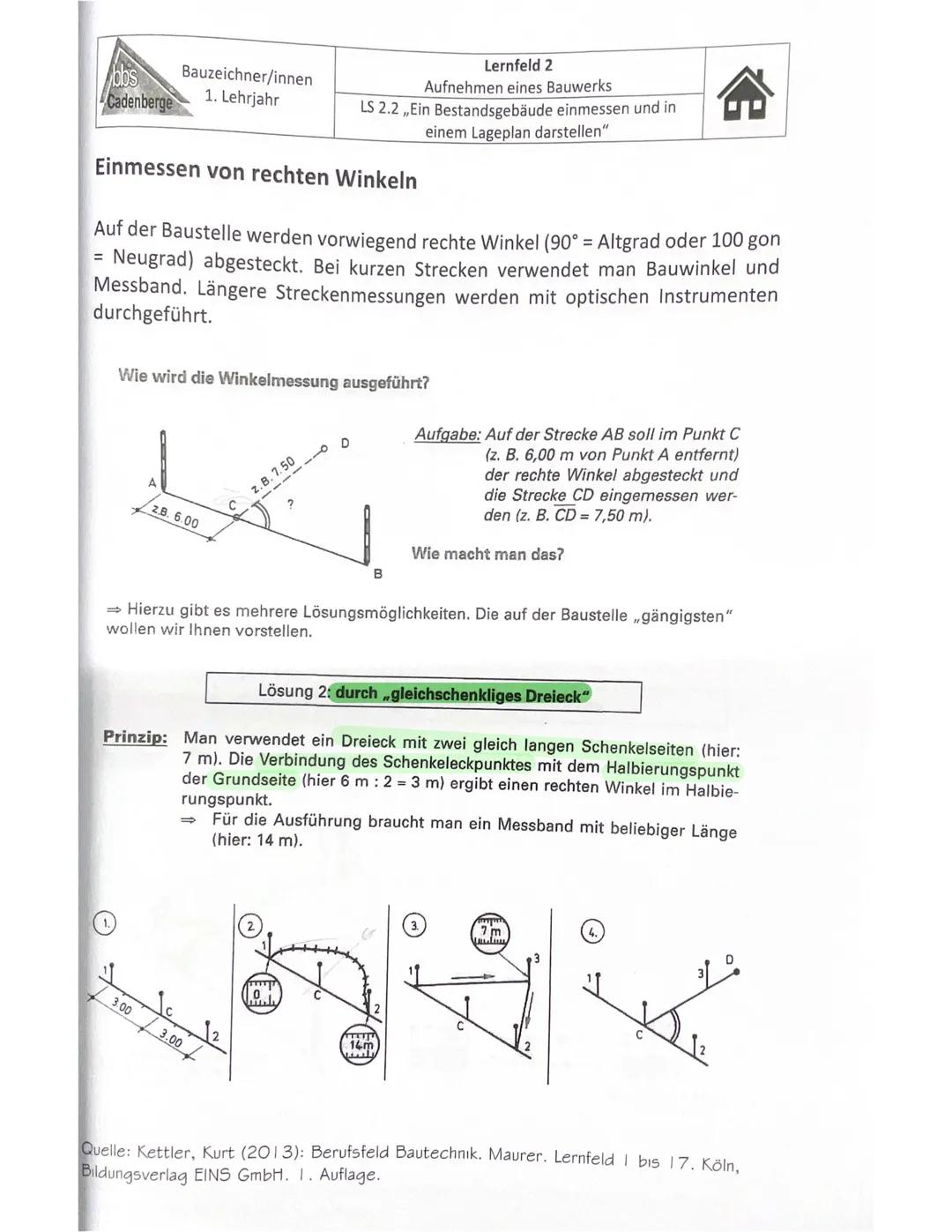

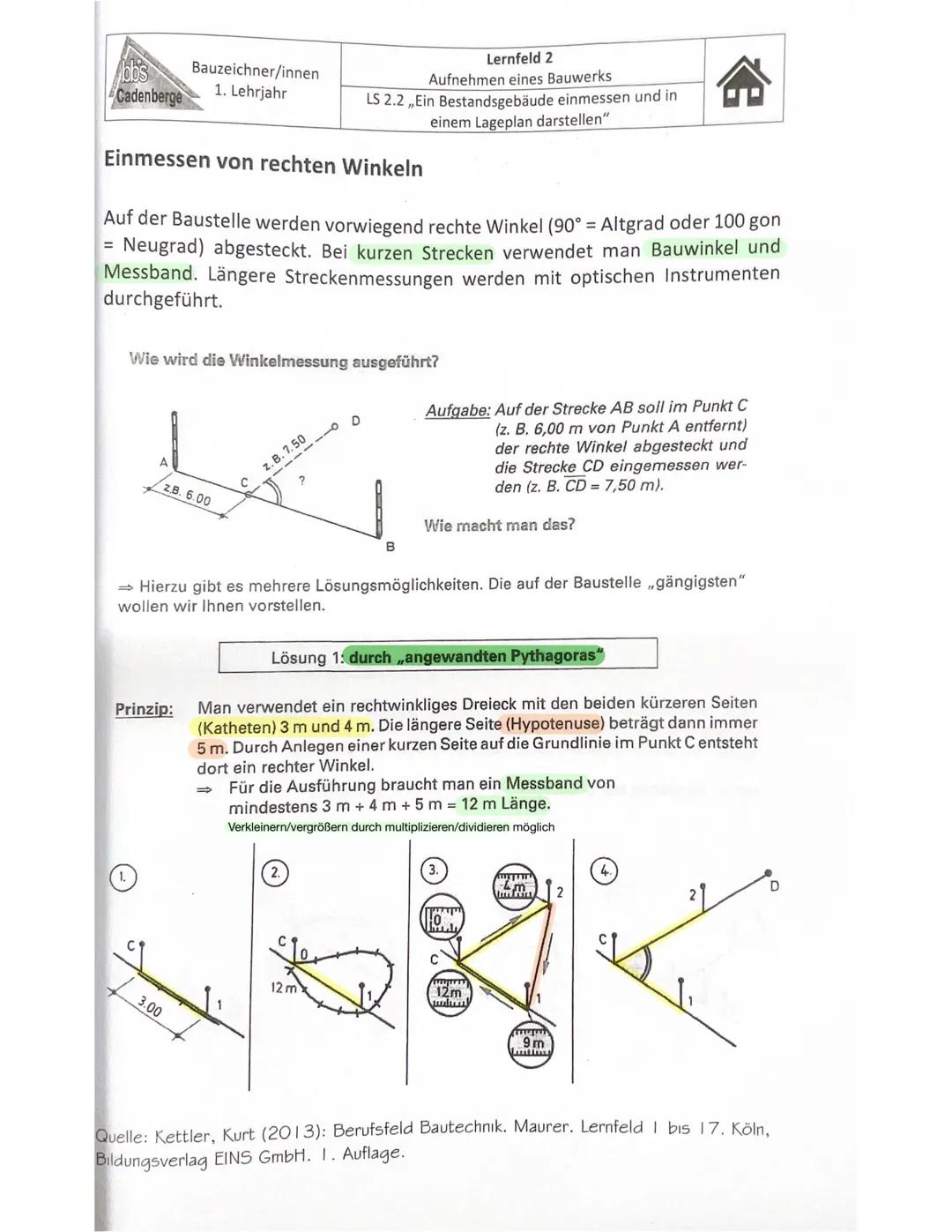

Auf der Baustelle steckst du hauptsächlich rechte Winkel (90° oder 100 gon) ab. Bei kurzen Strecken verwendest du Bauwinkel und Messband, bei längeren Strecken optische Instrumente.

Das Winkelprisma ist dein wichtigstes Werkzeug für rechte Winkel. Das Prinzip: Lichtstrahlen werden im Prisma "gebrochen", so dass du einen exakten rechten Winkel abstecken kannst.

Du stellst Fluchtstäbe an den Punkten A und B auf, gehst zum Punkt C und schaust durch das Winkelprisma. Wenn sich die beiden Fluchtstäbe im Prisma decken, hast du deinen rechten Winkel gefunden.

Merktipp: Das Zeichen ⟂ bedeutet "rechter Winkel" - das wirst du in der Vermessungskunde oft sehen!

Abstecken von Kreisbögen

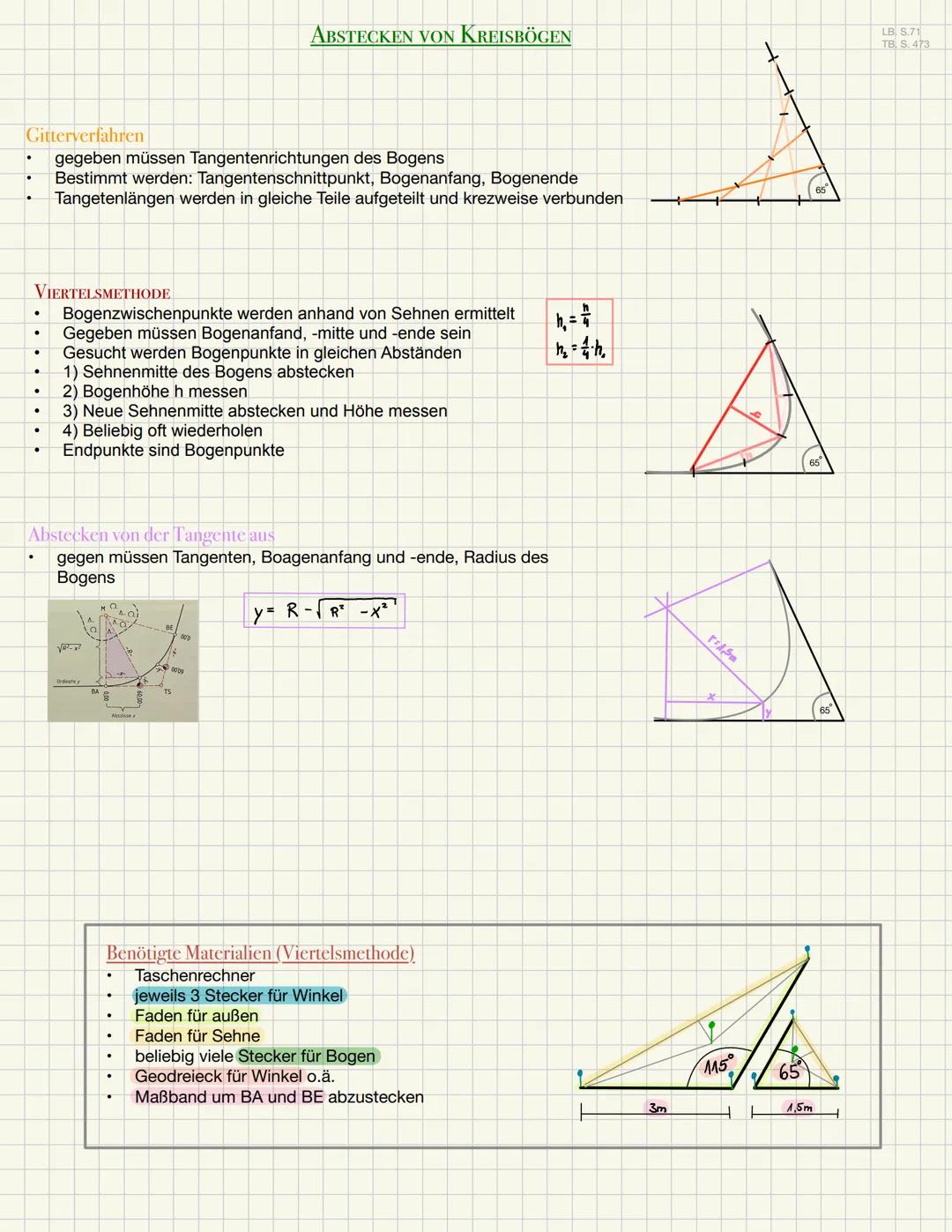

Für Kreisbögen hast du verschiedene Methoden: Das Gitterverfahren braucht die Tangentenrichtungen des Bogens. Du teilst die Tangentenlängen in gleiche Teile und verbindest sie kreuzweise.

Die Viertelsmethode ist besonders praktisch: Du brauchst Bogenanfang, -mitte und -ende. Dann steckst du die Sehnenhöhe ab, misst die Bogenhöhe h und wiederholst das beliebig oft. So bekommst du Bogenpunkte in gleichen Abständen.

Beim Abstecken von der Tangente verwendest du die Formel: y = R - √$R² - x²$, wenn du Tangenten, Bogenanfang/-ende und Radius kennst.

Für die Viertelsmethode brauchst du: Taschenrechner, 3 Stecker für Winkel, Fäden, beliebig viele Bogenstecker, Geodreieck und Maßband.

Praxistipp: Die Viertelsmethode ist auf der Baustelle am einfachsten - übe sie besonders gut!

Nivelliergerät richtig verwenden

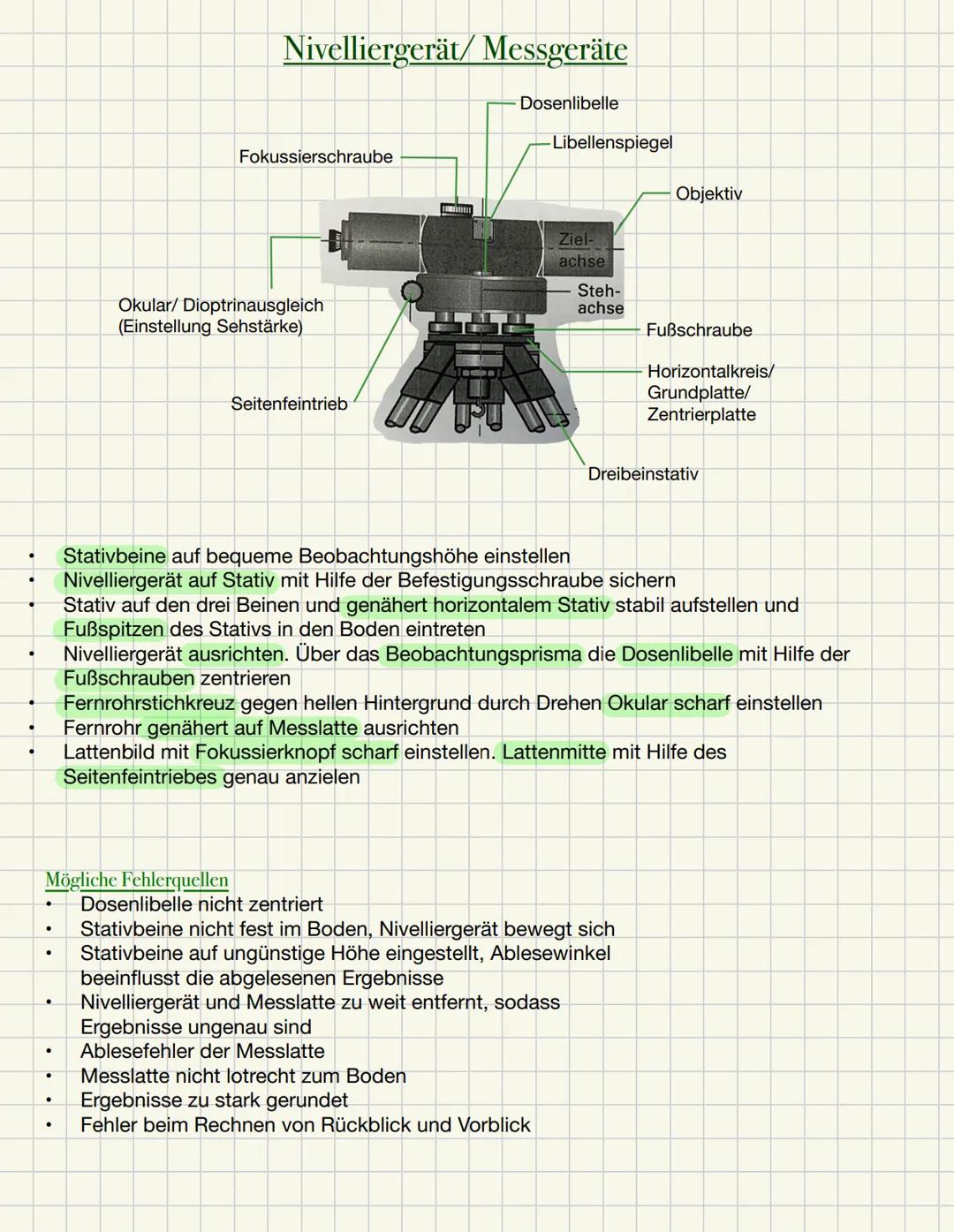

Das Nivelliergerät ist dein Präzisionswerkzeug für Höhenmessungen. Zuerst stellst du die Stativbeine auf bequeme Beobachtungshöhe ein und sicherst das Gerät mit der Befestigungsschraube.

Den wichtigsten Schritt darfst du nie vergessen: Dosenlibelle zentrieren! Mit den Fußschrauben bringst du die Libelle genau in die Mitte. Dann stellst du das Strichkreuz scharf ein und zielst die Messlatte mit dem Seitenfeintrieb an.

Häufige Fehler: Dosenlibelle nicht zentriert, wackelige Stativbeine, schlechter Ablesewinkel, zu große Entfernungen, Ablesefehler oder schief stehende Messlatte. Auch Rechenfehler bei Rück- und Vorblick sind typische Stolperfallen.

Wichtig: Die Dosenlibelle muss immer perfekt zentriert sein - sonst sind alle Messungen falsch!

Messgeräte im Überblick

Das Bau-Nivellier ist dein Hauptgerät für Höhenmessungen über weite Entfernungen. Schütze es vor Stößen und stelle die Nivellierlatte immer auf standsichere Unterlagen.

Messbänder brauchst du für Längen - achte auf die verschiedenen 0-Marken und halte sie sauber und trocken. Baulaser sind perfekt für Einfuchten und Höhenübertragungen, aber Vorsicht: Augenschutz ist Pflicht!

Prismen helfen dir beim Abstecken rechter Winkel - der Winkel stimmt, wenn sich die Fluchtstäbe im Prisma decken. Visiertafeln (3er-Set) verwendest du für waagerechtes Einfuchten mit maximal 50 m Abstand zwischen den Festpunkten.

Fluchtstäbe sind rot-weiß lackiert (alle 50 cm) und müssen immer lotrecht stehen - dafür gibt es den Lattenrichter.

Sicherheit: Bei Lasergeräten immer Augenschutz tragen und Warnschilder aufstellen!

Höhenpunkte berechnen - Übung

Diese Nivellement-Tabelle ist dein Werkzeug für präzise Höhenberechnungen. Du startest mit Punkt A (512,78 m ü. NN) und arbeitest dich Schritt für Schritt durch die Messungen.

Die Höhendifferenz berechnest du: Rückblick minus Vorblick. Bei Punkt 1: 3,73 - 0,79 = +2,94 m. Die neue Höhe: 512,78 + 2,94 = 515,72 m ü. NN.

Visurhöhen sind die Höhen deines Geräte-Standorts. Du addierst zum bekannten Punkt die Rückblick-Ablesung. Der Nivellementtabschluss prüft deine Rechnung - die Summe aller Rückblicke minus Summe aller Vorblicke muss der Höhendifferenz zwischen Start- und Endpunkt entsprechen.

Kontrolltipp: Mache immer den Tabschluss - so findest du Rechenfehler sofort!
