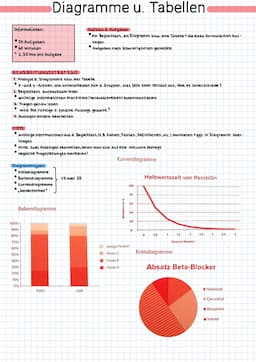

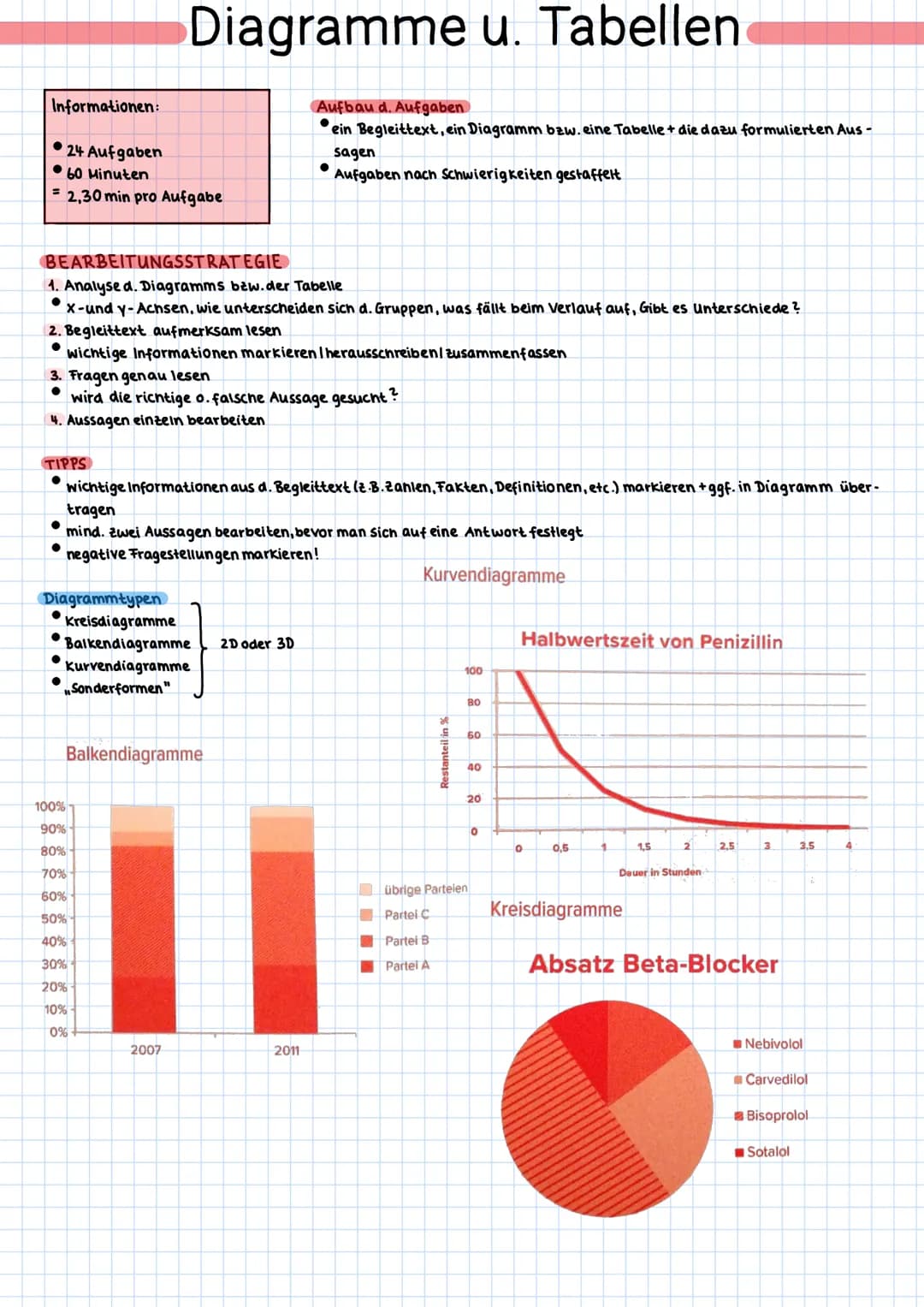

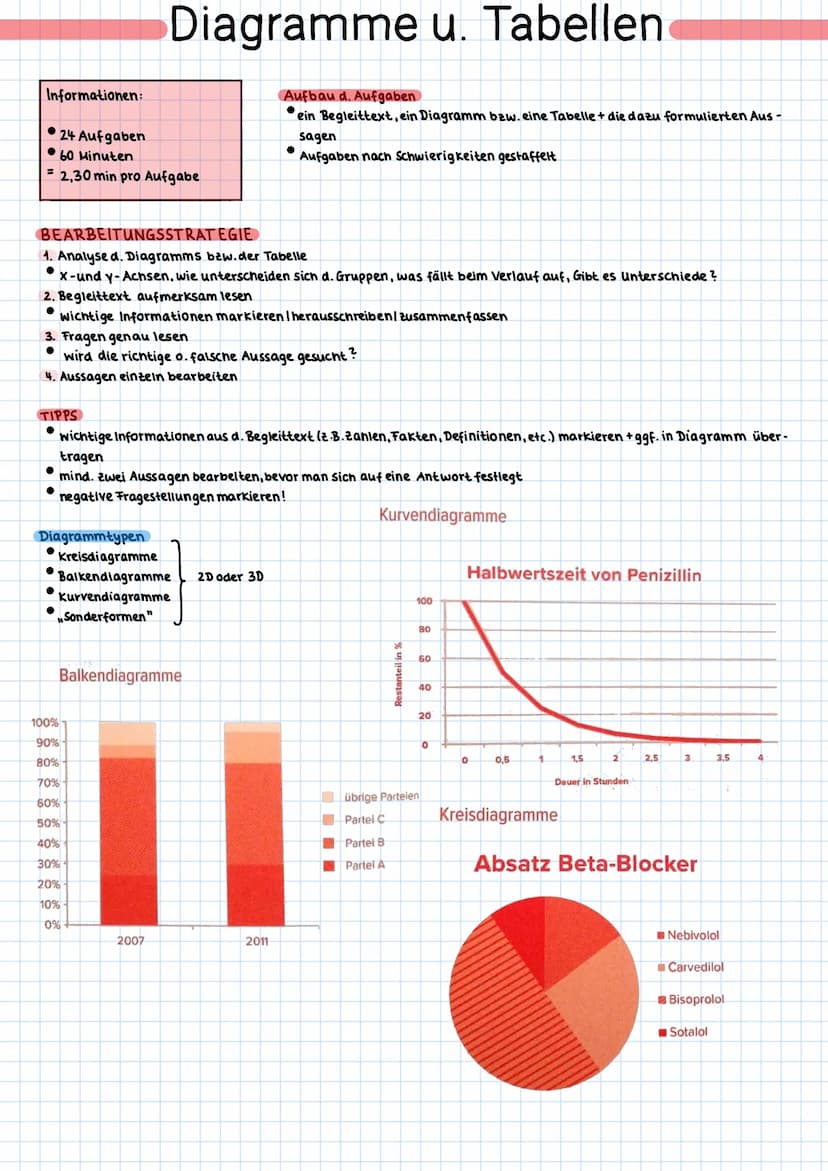

Diagrammanalyse: Deine Strategie für 60 Minuten
Du hast nur 2,5 Minuten pro Aufgabe – da zählt jede Sekunde! Diagrammanalyse funktioniert am besten mit einem klaren System.
Dein Vier-Schritte-Plan: Erst die Achsen und Gruppen checken, dann den Begleittext genau lesen und wichtige Zahlen markieren. Anschließend die Frage sorgfältig analysieren (richtige oder falsche Aussage gesucht?) und mindestens zwei Aussagen bearbeiten, bevor du dich festlegst.
Kreisdiagramme zeigen Anteile, Balkendiagramme vergleichen Kategorien und Kurvendiagramme stellen Entwicklungen dar. Bei negativen Fragestellungen immer aufpassen – die sind echte Fallen!
Profi-Tipp: Übertrage wichtige Zahlen aus dem Begleittext direkt ins Diagramm. So siehst du Zusammenhänge sofort!
2
of 4

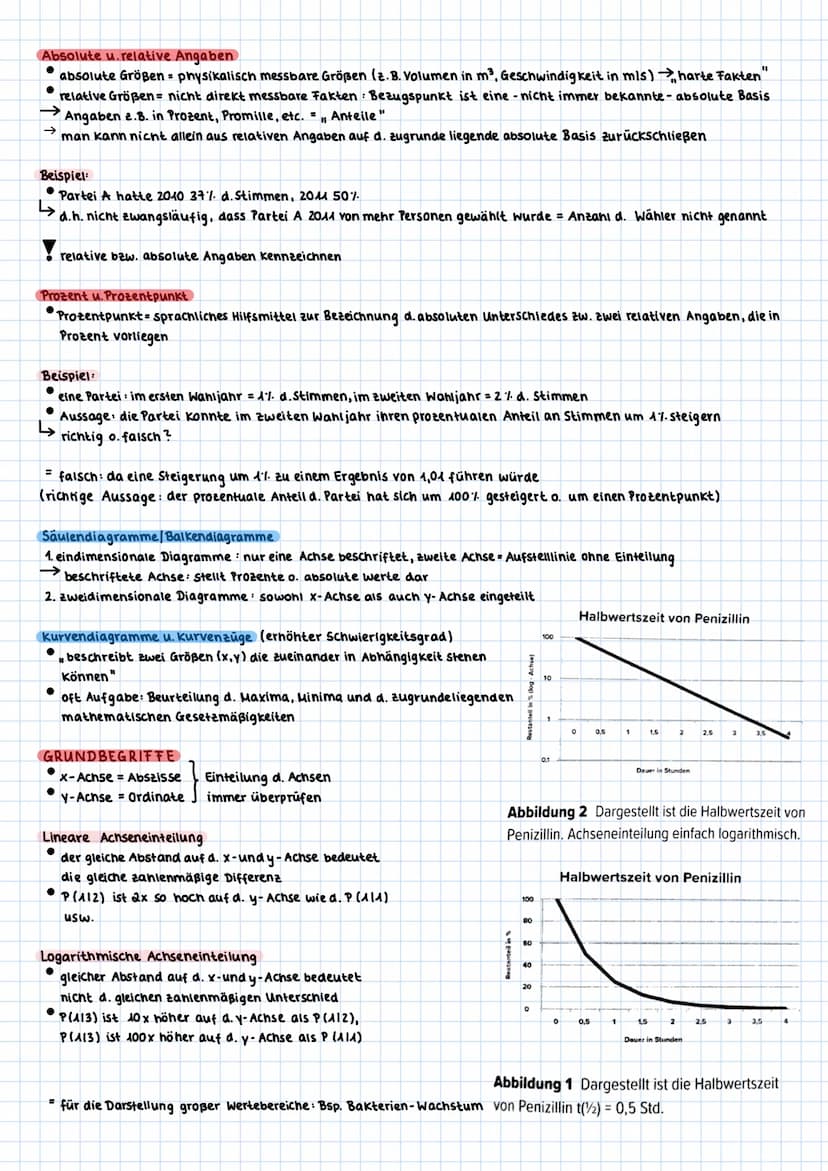

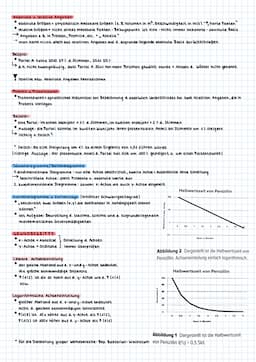

Absolute vs. relative Angaben: Der Unterschied, der alles verändert
Absolute Größen sind messbare Fakten wie Meter oder Kilogramm. Relative Angaben dagegen sind Anteile in Prozent – und hier wird's tricky! Aus 50% kannst du nicht ableiten, ob das 5 oder 5000 Personen sind.
Prozent vs. Prozentpunkt verwechseln viele: Steigt eine Partei von 47% auf 52%, sind das 5 Prozentpunkte mehr, aber eine Steigerung um etwa 11%! Bei Säulendiagrammen prüfst du, ob eine oder beide Achsen beschriftet sind.
Kurvendiagramme zeigen Abhängigkeiten zwischen zwei Größen. Die Achseneinteilung ist entscheidend: Linear bedeutet gleiche Abstände = gleiche Werte. Logarithmisch bedeutet gleiche Abstände = Faktoren (1, 10, 100, 1000).
Achtung: Bei logarithmischen Skalen können kleine optische Unterschiede riesige tatsächliche Differenzen bedeuten!
3
of 4

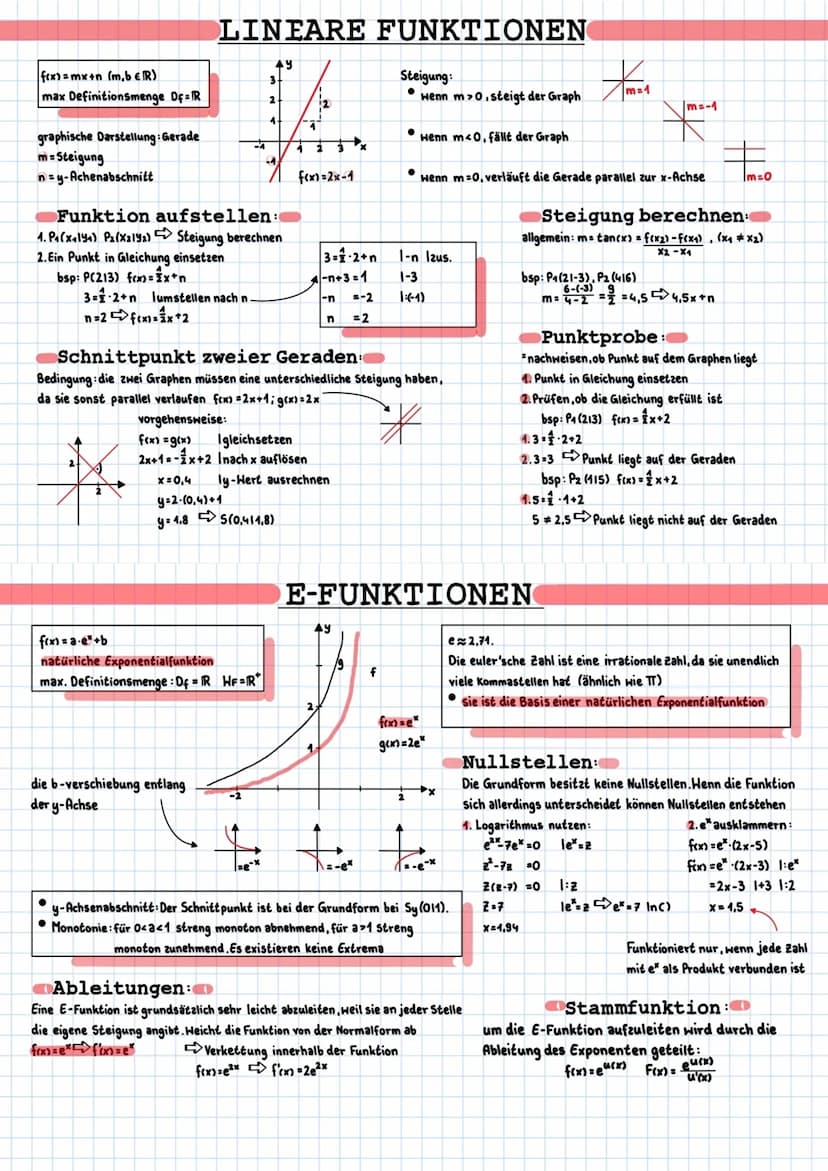

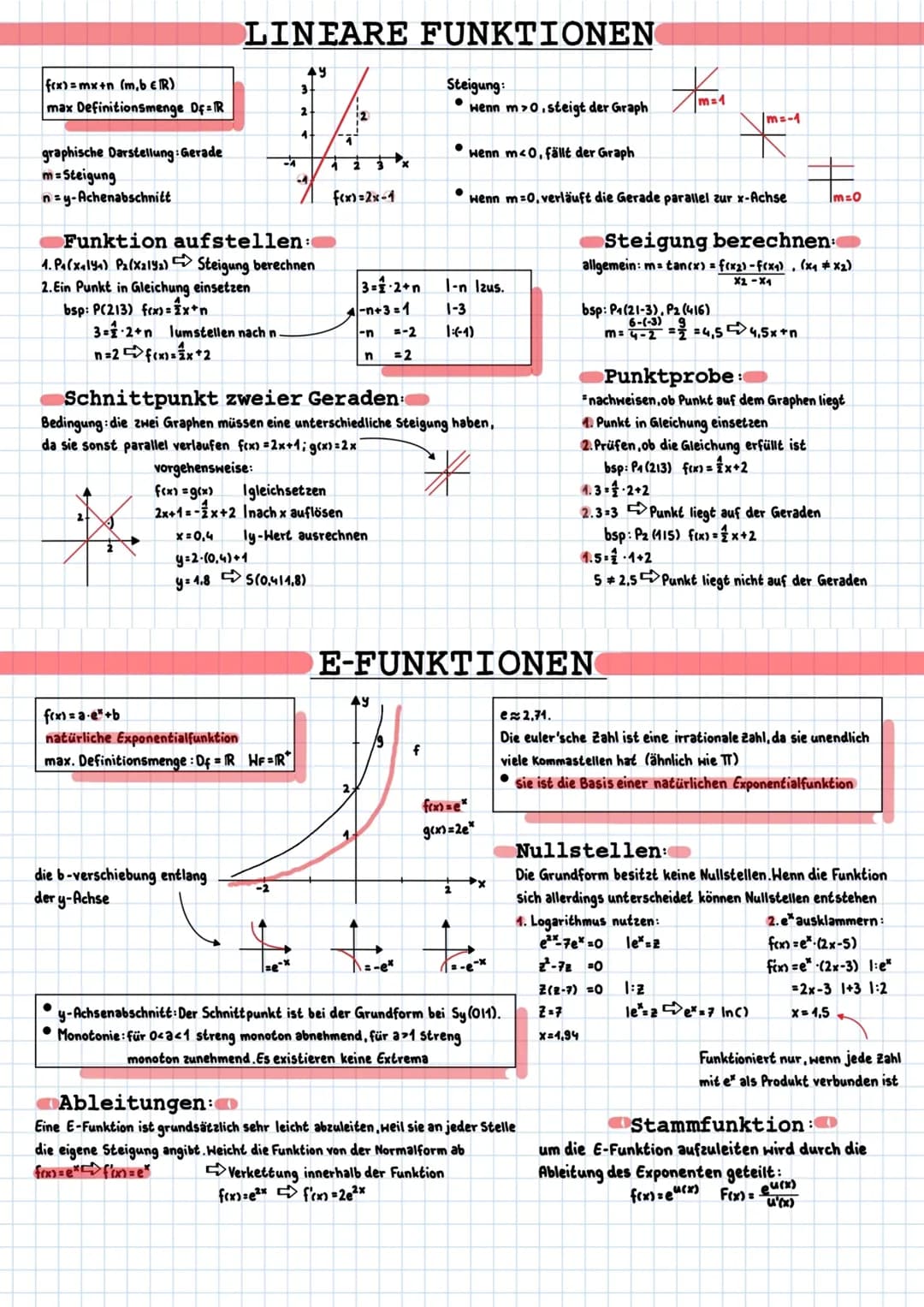

Lineare und E-Funktionen: Die Grundlagen für dein Abitur
Lineare Funktionen sind Geraden. Die Steigung m bestimmt, ob der Graph steigt (m > 0), fällt (m < 0) oder waagerecht verläuft . Den y-Achsenabschnitt n liest du direkt ab.
Schnittpunkte findest du, indem du die Funktionen gleichsetzt: f(x) = g(x). Die Geraden müssen unterschiedliche Steigungen haben, sonst sind sie parallel.
E-Funktionen mit der eulerschen Zahl (e ≈ 2,71) sind besonders: Sie geben an jeder Stelle ihre eigene Steigung an! f(x) = e^x hat die Ableitung f'(x) = e^x. Bei Verkettungen wie f(x) = e^(2x) kommt der innere Faktor dazu: f'(x) = 2e^(2x).
Merkhilfe: E-Funktionen haben keine Nullstellen in der Grundform, aber der y-Achsenabschnitt liegt immer bei (0|1)!
4
of 4

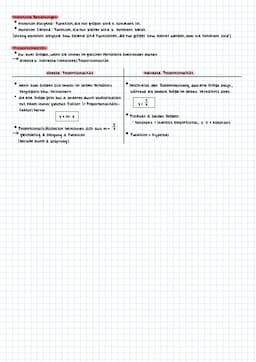

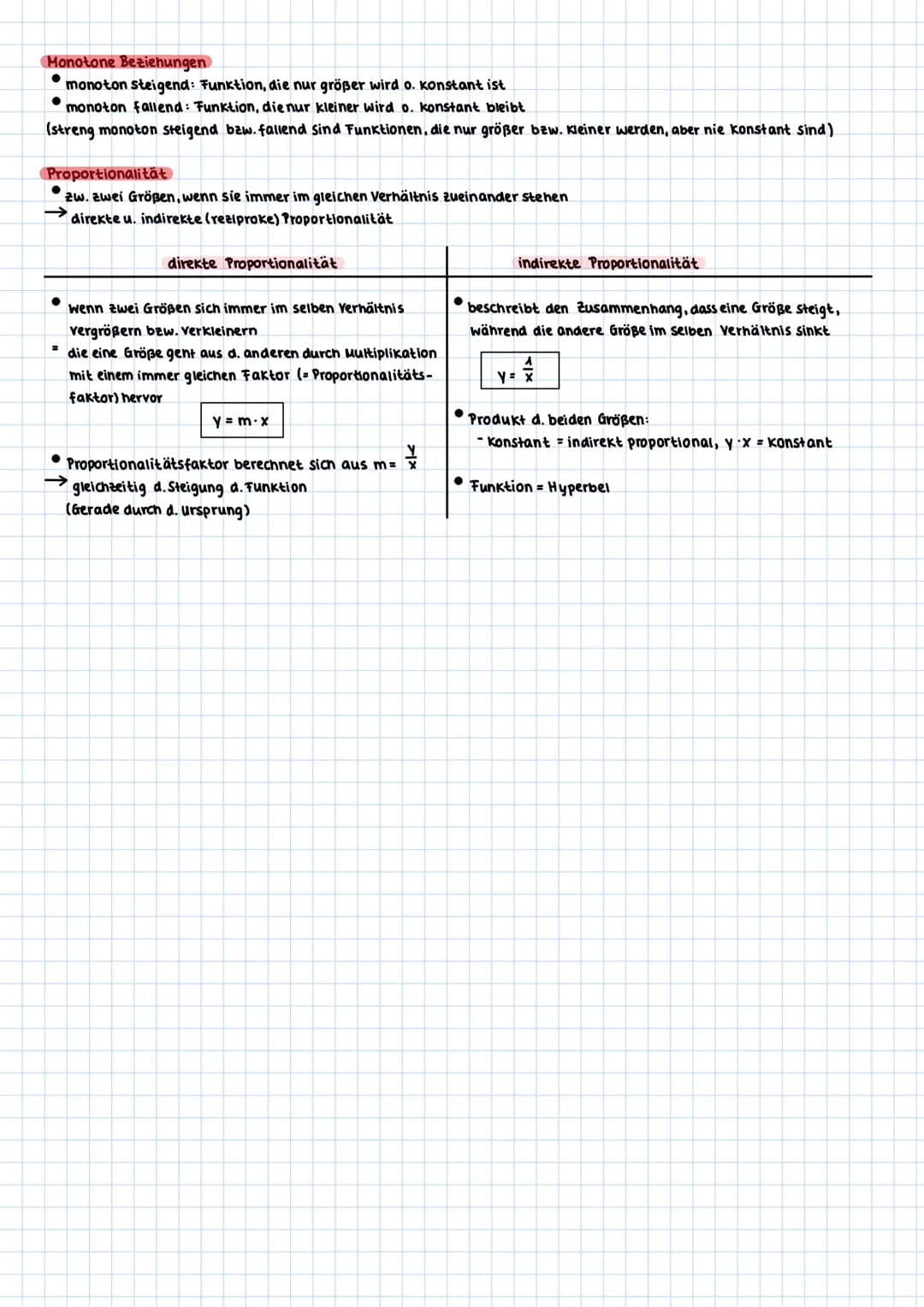

Monotonie und Proportionalität: Zusammenhänge verstehen
Monotone Funktionen haben eine klare Richtung: entweder nur steigend, nur fallend oder konstant. Streng monoton bedeutet ohne konstante Bereiche – die Funktion ändert sich kontinuierlich.
Direkte Proportionalität erkennst du daran, dass beide Größen im gleichen Verhältnis wachsen: y = m · x. Der Graph ist eine Gerade durch den Ursprung. Das Verhältnis y/x bleibt immer gleich.
Indirekte Proportionalität funktioniert umgekehrt: Steigt eine Größe, sinkt die andere im gleichen Verhältnis. Das Produkt beider Größen bleibt konstant . Der Graph ist eine Hyperbel.
Real-World-Beispiel: Geschwindigkeit und Fahrzeit sind indirekt proportional – doppelt so schnell bedeutet halb so lange Fahrzeit!
