NWT Arduino Projects and Ideas

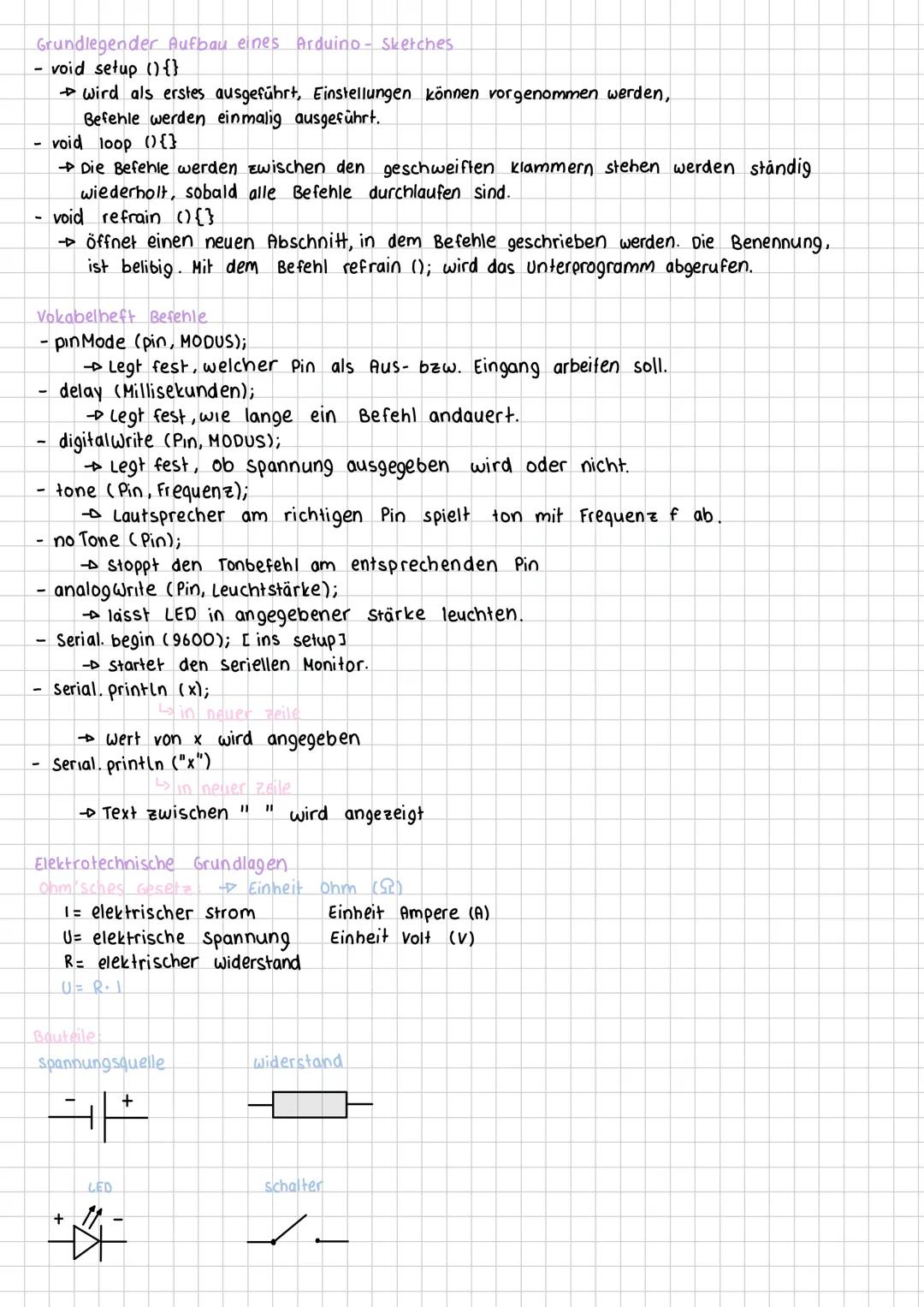

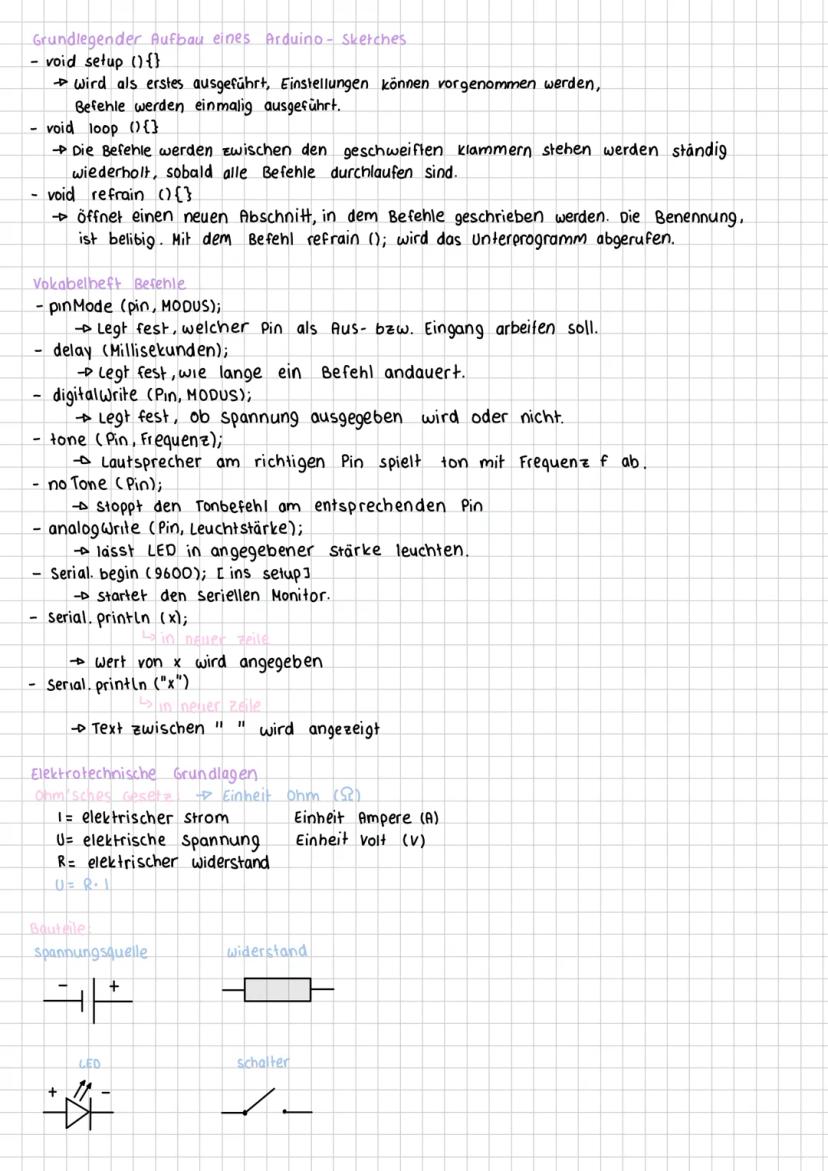

Arduino-Sketch Grundlagen und wichtige Befehle

Jeder Arduino-Sketch besteht aus drei Hauptteilen, die du unbedingt kennen musst. Das void setup(){} läuft nur einmal am Anfang und hier machst du alle wichtigen Einstellungen. Das void loop(){} ist dein Hauptprogramm - alle Befehle darin wiederholen sich endlos.

Mit Unterprogrammen wie void refrain(){} kannst du Code-Blöcke erstellen, die du später mit refrain(); abrufen kannst. Das spart richtig viel Arbeit beim Programmieren!

Die wichtigsten Befehle sind schnell gelernt: pinMode() bestimmt, ob ein Pin Ein- oder Ausgang ist. digitalWrite() schaltet Spannung an oder aus, während delay() Pausen einbaut. Mit tone() und noTone() steuerst du Lautsprecher.

Tipp: Der serielle Monitor mit Serial.begin(9600) und Serial.println() ist dein bester Freund beim Testen - er zeigt dir, was dein Arduino gerade macht!

Elektronik-Grundlagen und Widerstände lesen

Das Ohmsche Gesetz $U = R × I$ verbindet Spannung (V), Widerstand (Ω) und Strom (A) miteinander. Diese Formel brauchst du ständig beim Berechnen deiner Schaltungen.

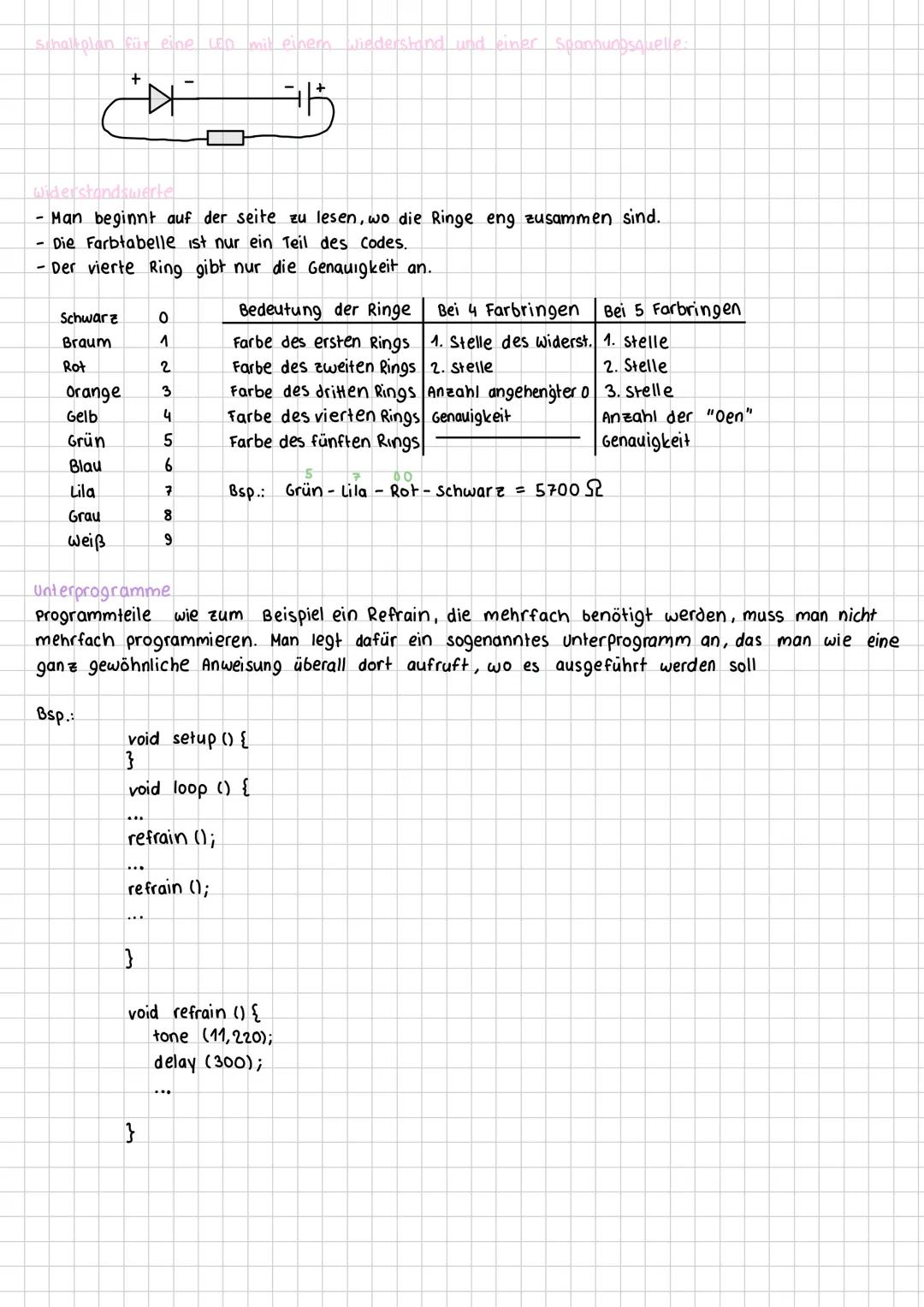

Widerstandswerte liest du über die Farbringe ab - das ist wie ein geheimer Code! Du startest immer da, wo die Ringe eng zusammenstehen. Bei 4 Ringen stehen die ersten beiden für die Ziffern, der dritte für die Nullen und der vierte für die Genauigkeit.

Ein Beispiel macht's klar: Grün-Lila-Rot ergibt 57 mit zwei Nullen = 5700 Ohm. Bei 5 Ringen hast du eine Ziffer mehr für noch genauere Werte.

Unterprogramme sparen dir massig Schreibarbeit! Statt denselben Code zigmal zu tippen, schreibst du ihn einmal in ein Unterprogramm und rufst es überall auf, wo du es brauchst.

Merksatz: Widerstand-Farben lernt man am besten mit der Eselsbrücke - oder du machst dir einfach eine Farbkarte!

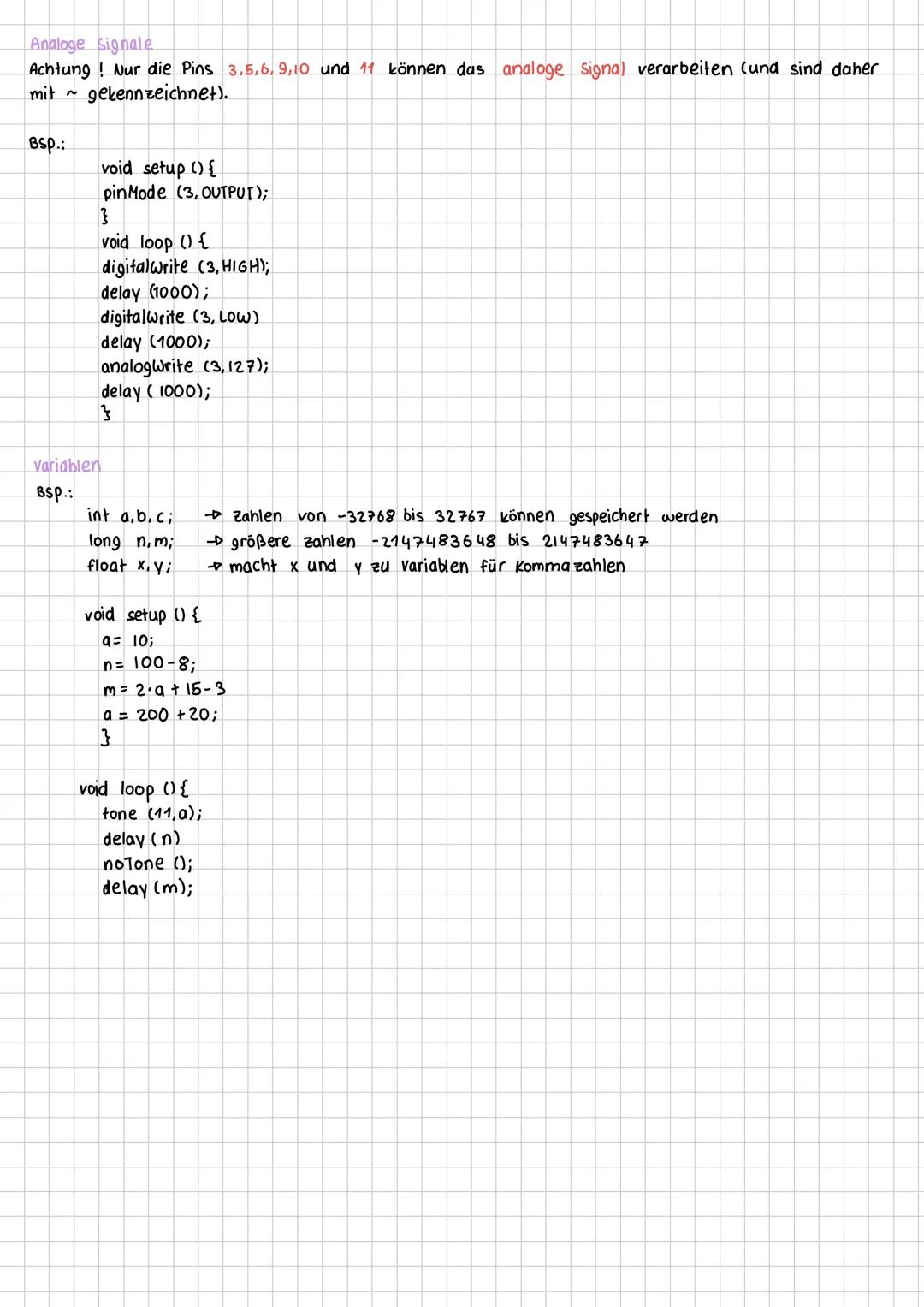

Analoge Signale und Variablen

Analoge Signale funktionieren nur an bestimmten Pins! Nur die Pins 3, 5, 6, 9, 10 und 11 (die mit dem ~ Symbol) können stufenlose Werte zwischen 0 und 255 ausgeben. Mit analogWrite() steuerst du zum Beispiel die Helligkeit einer LED.

Variablen sind wie Schubladen für deine Daten. int speichert ganze Zahlen von -32768 bis 32767, long schafft noch größere Zahlen und float kann auch Kommazahlen verarbeiten.

Du kannst Variablen auch für Berechnungen nutzen: a = 10 + 5 oder n = 200 * 2. Das macht deine Programme viel flexibler als feste Zahlen überall hinzuschreiben.

Wichtig: Vergiss nicht, Variablen am Anfang zu deklarieren - sonst weiß der Arduino nicht, was du von ihm willst!

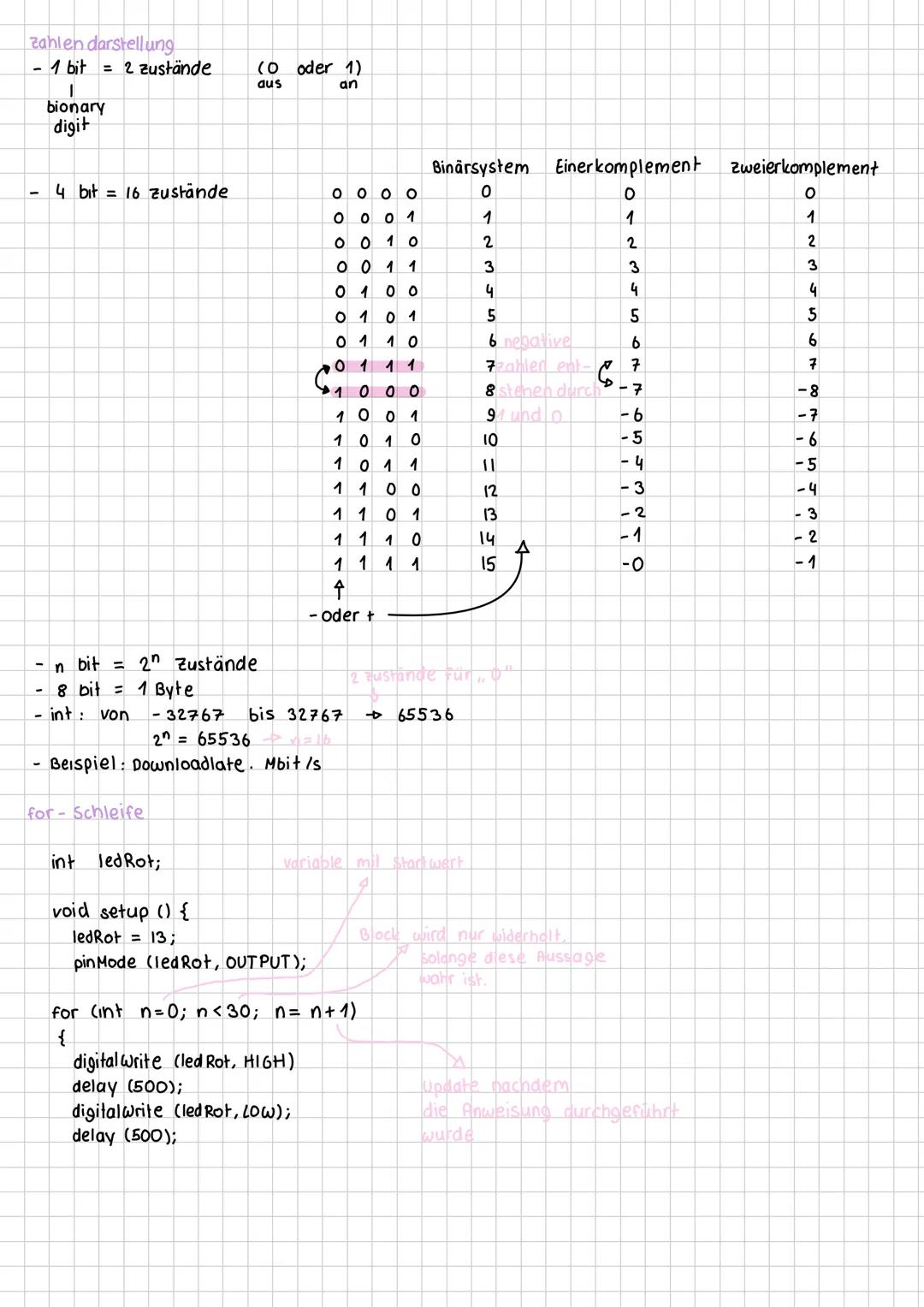

Binärsystem und for-Schleifen

Computer denken nur in Nullen und Einsen - das Binärsystem! 1 Bit hat 2 Zustände, 4 Bit haben 16 Zustände und 8 Bit $= 1 Byte$ schaffen 256 verschiedene Werte. Deshalb reichen int-Variablen von -32768 bis 32767.

For-Schleifen sind perfekt, wenn du weißt, wie oft etwas passieren soll. for(int n=0; n<30; n++) wiederholt den Code-Block genau 30-mal. Das ist super für blinkende LEDs oder wiederholte Töne.

Die Schleife hat drei Teile: Startwert $n=0$, Bedingung (n<30) und Update $n++$. Sobald die Bedingung nicht mehr stimmt, ist die Schleife fertig.

Praxis-Tipp: For-Schleifen sparen dir hunderte Zeilen Code - eine LED 50-mal blinken lassen wäre sonst richtig nervig zu programmieren!

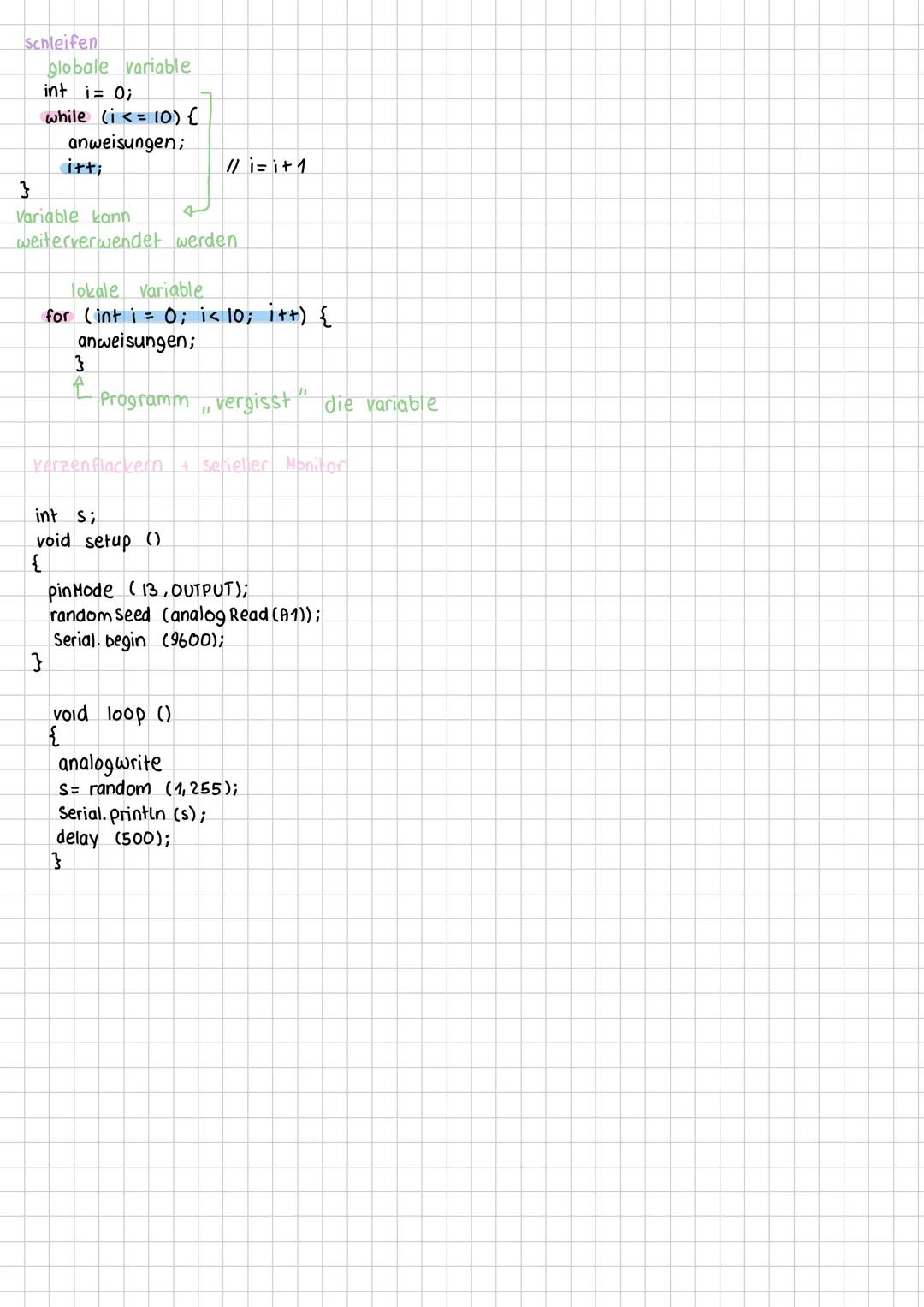

While-Schleifen und Zufallszahlen

While-Schleifen laufen solange, wie eine Bedingung wahr ist. while(i <= 10) wiederholt sich, bis i größer als 10 wird. Vergiss nicht das i++ am Ende, sonst läuft die Schleife ewig!

Der Unterschied zwischen globalen und lokalen Variablen ist wichtig: Globale Variablen (außerhalb aller Funktionen) kannst du überall verwenden. Lokale Variablen (in for-Schleifen) "vergisst" das Programm nach der Schleife.

Zufallszahlen machst du mit random(1, 255) - perfekt für Würfelspiele oder zufällige LED-Effekte! Mit randomSeed(analogRead(A1)) sorgst du dafür, dass die Zahlen wirklich zufällig sind.

Achtung: While-Schleifen ohne richtige Abbruchbedingung können dein Programm zum Stillstand bringen!

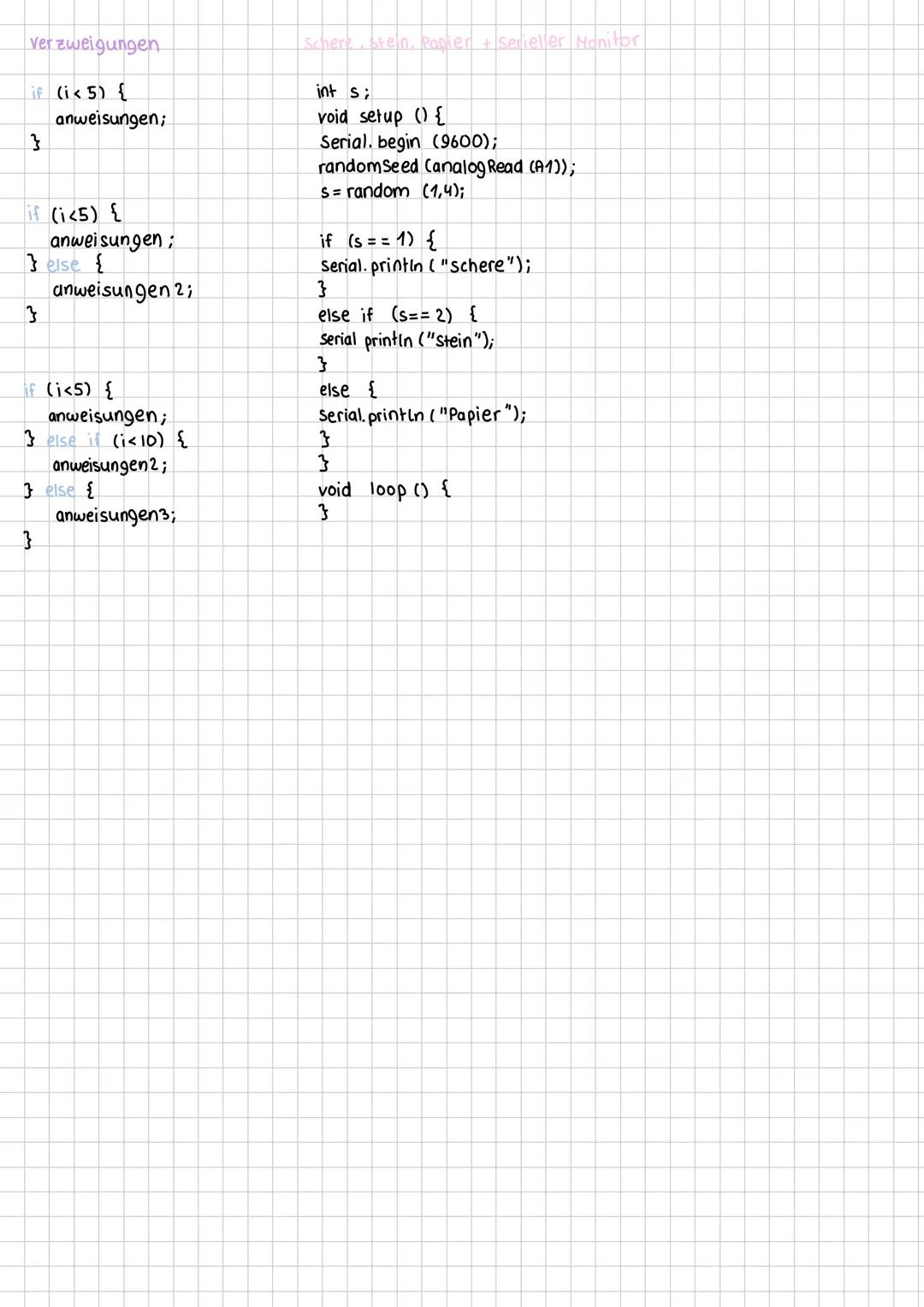

Verzweigungen und Entscheidungen

If-Abfragen sind wie Weichen im Programm - je nach Bedingung passiert etwas anderes. if(s == 1) prüft, ob s genau 1 ist. Mit else if und else deckst du alle möglichen Fälle ab.

Das Schere-Stein-Papier-Beispiel zeigt's perfekt: random(1, 4) erzeugt eine Zahl zwischen 1 und 3. Je nach Ergebnis gibt der serielle Monitor "Schere", "Stein" oder "Papier" aus.

Vergleichsoperatoren musst du kennen: == bedeutet "ist gleich", < ist "kleiner als" und > ist "größer als". Ein einzelnes = weist nur einen Wert zu - das verwechseln viele!

Verzweigungen können auch verschachtelt werden: Ein if kann weitere ifs enthalten. So baust du komplexe Entscheidungsbäume für deine Projekte.

Debugging-Tipp: Nutze Serial.println() um zu sehen, welchen Weg dein Programm durch die if-Abfragen nimmt!
