Einführung in Struktogramme: Aufbau und Allgemeines

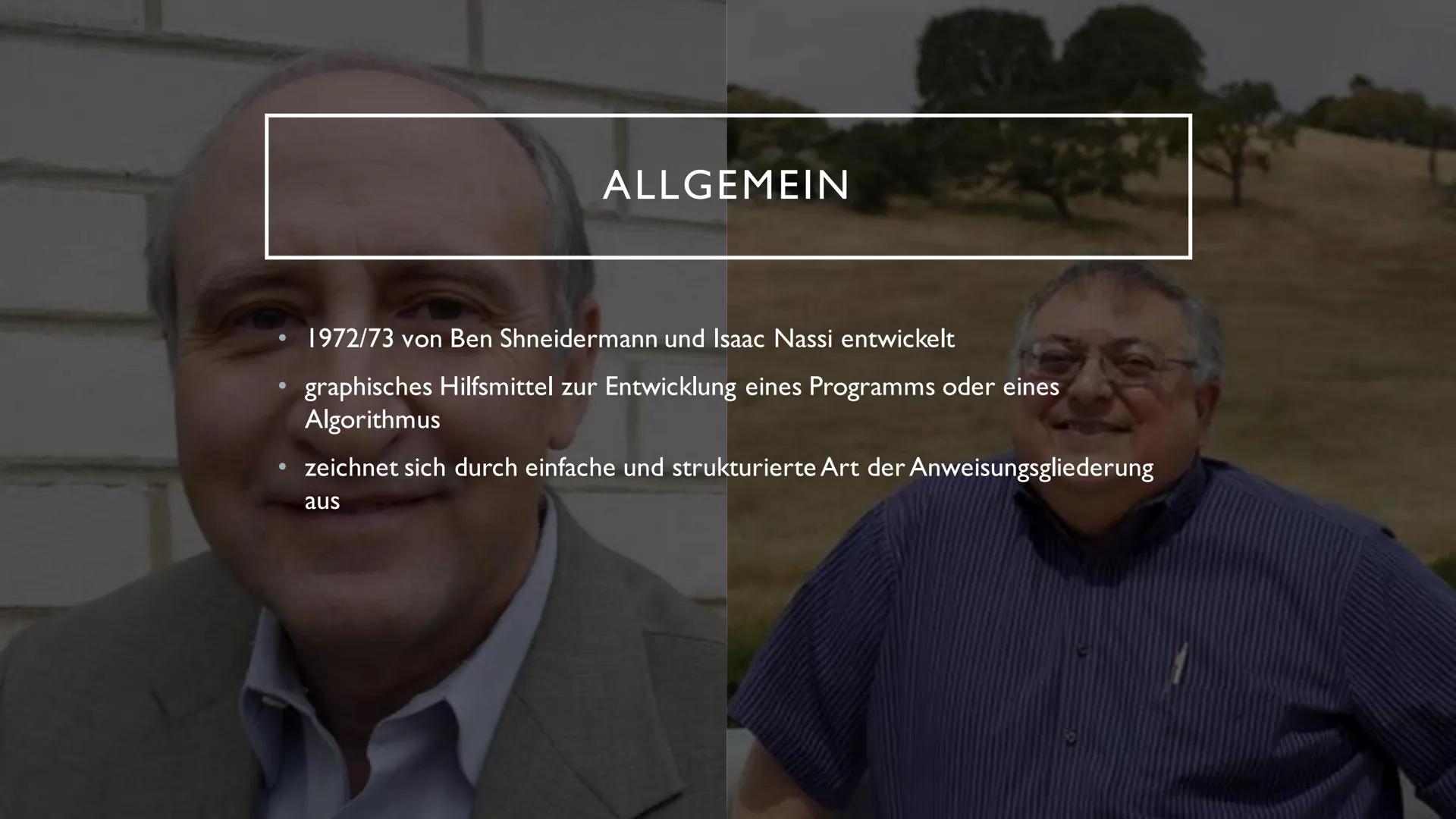

Was ist ein Struktogramm?

Ein Struktogramm wurde in den 1970ern von zwei Informatikern entwickelt und ist heute ein unverzichtbares Hilfsmittel beim Programmieren. Stell dir vor, du könntest deinen Code wie ein Flussdiagramm zeichnen - genau das macht ein Struktogramm!

Das Geniale daran ist die strukturierte Anweisungsgliederung. Anstatt direkt ins Programmieren zu springen, planst du erst visuell, was dein Programm machen soll. Das ist wie ein Bauplan für dein Programm.

Tipp: Struktogramme sind besonders hilfreich bei komplexeren Programmen mit vielen Verzweigungen und Schleifen.

Vor- und Nachteile von Struktogrammen

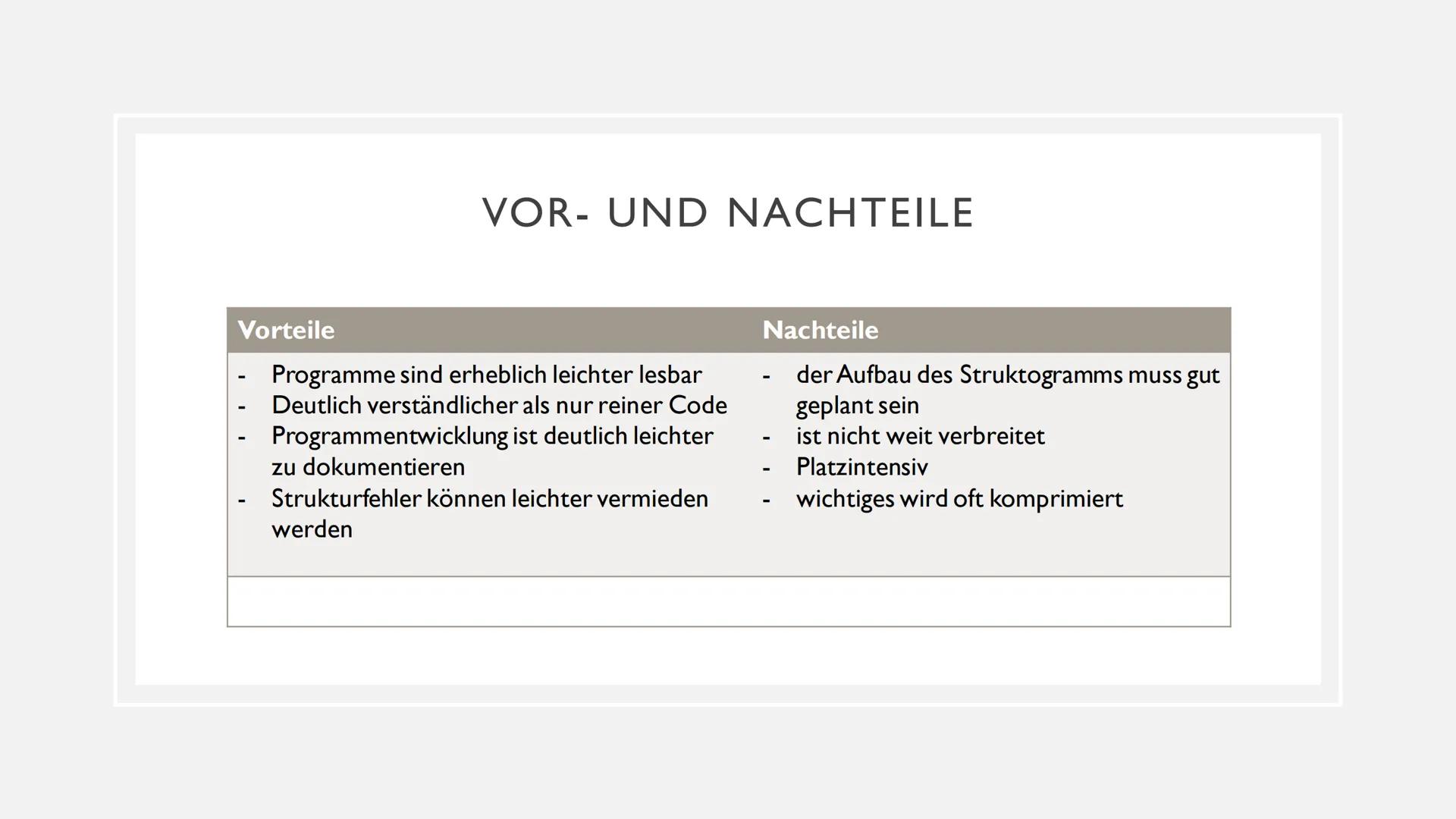

Programme werden deutlich leichter lesbar - das ist der größte Vorteil! Du siehst auf einen Blick, wie dein Code aufgebaut ist. Die Programmentwicklung wird strukturierter und Strukturfehler passieren seltener.

Aber es gibt auch Nachteile: Der Aufbau muss gut geplant sein, sonst wird's chaotisch. Struktogramme brauchen viel Platz und sind nicht überall bekannt.

Trotzdem lohnt sich der Aufwand! Besonders für Klausuren und komplexere Projekte wirst du merken, wie viel Zeit du sparst, wenn du erst ein Struktogramm erstellst.

Merke: Lieber 10 Minuten für ein Struktogramm als 2 Stunden fürs Debugging!

Grundlagen der Konstruktion

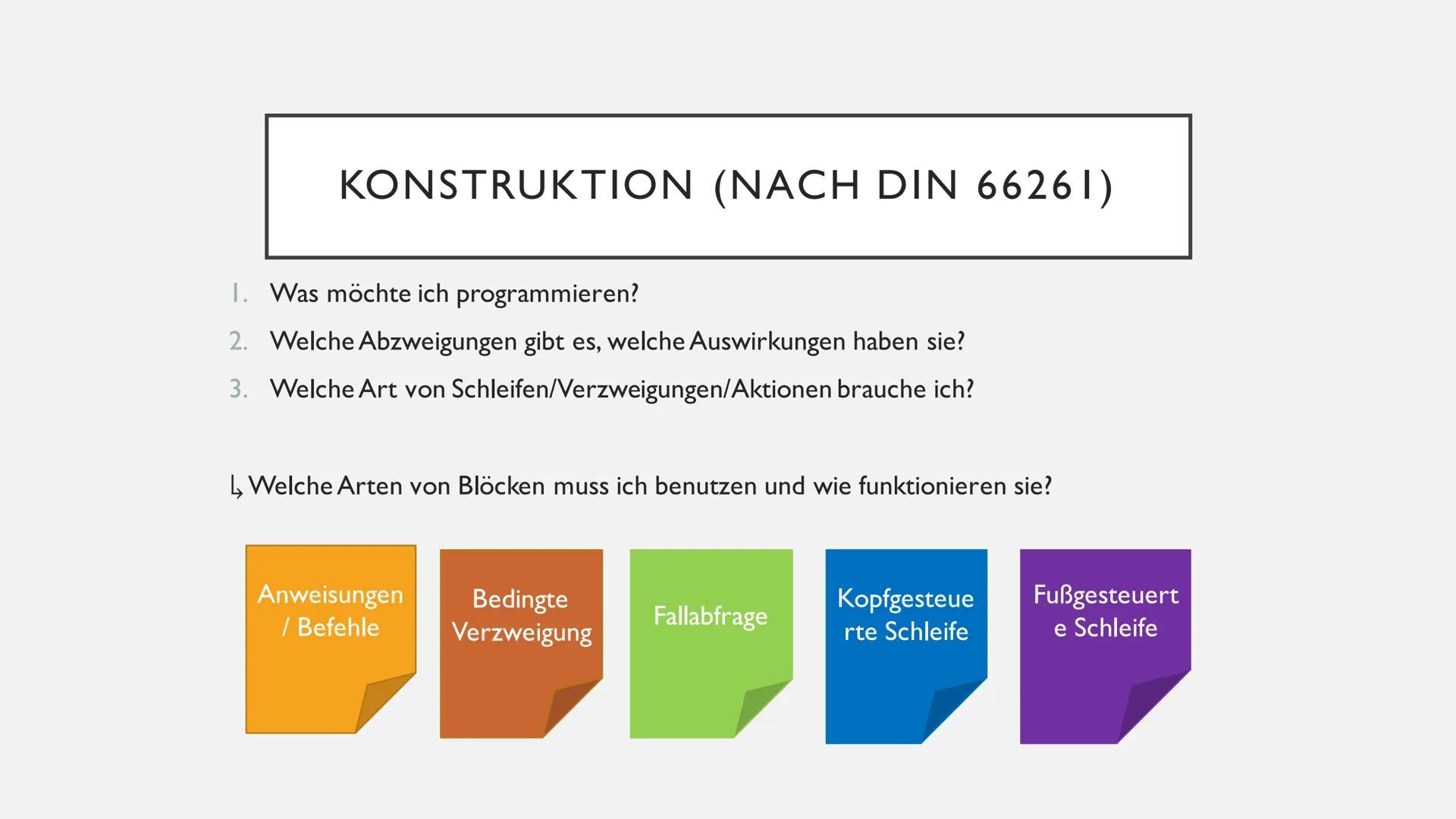

Die Konstruktion nach DIN 66261 folgt vier einfachen Schritten: Was will ich programmieren? Welche Verzweigungen brauche ich? Welche Schleifen sind nötig? Und welche Blöcke verwende ich?

Es gibt fünf Grundbausteine: einfache Anweisungen, bedingte Verzweigungen, Fallabfragen, kopf- und fußgesteuerte Schleifen. Diese Bausteine reichen für praktisch jedes Programm aus.

Der Trick ist, systematisch vorzugehen. Start immer mit der Hauptfrage und arbeite dich dann zu den Details vor.

Praxis-Tipp: Überlege dir zuerst den groben Ablauf, bevor du ins Detail gehst!

Einfache Anweisungen und Verzweigungen

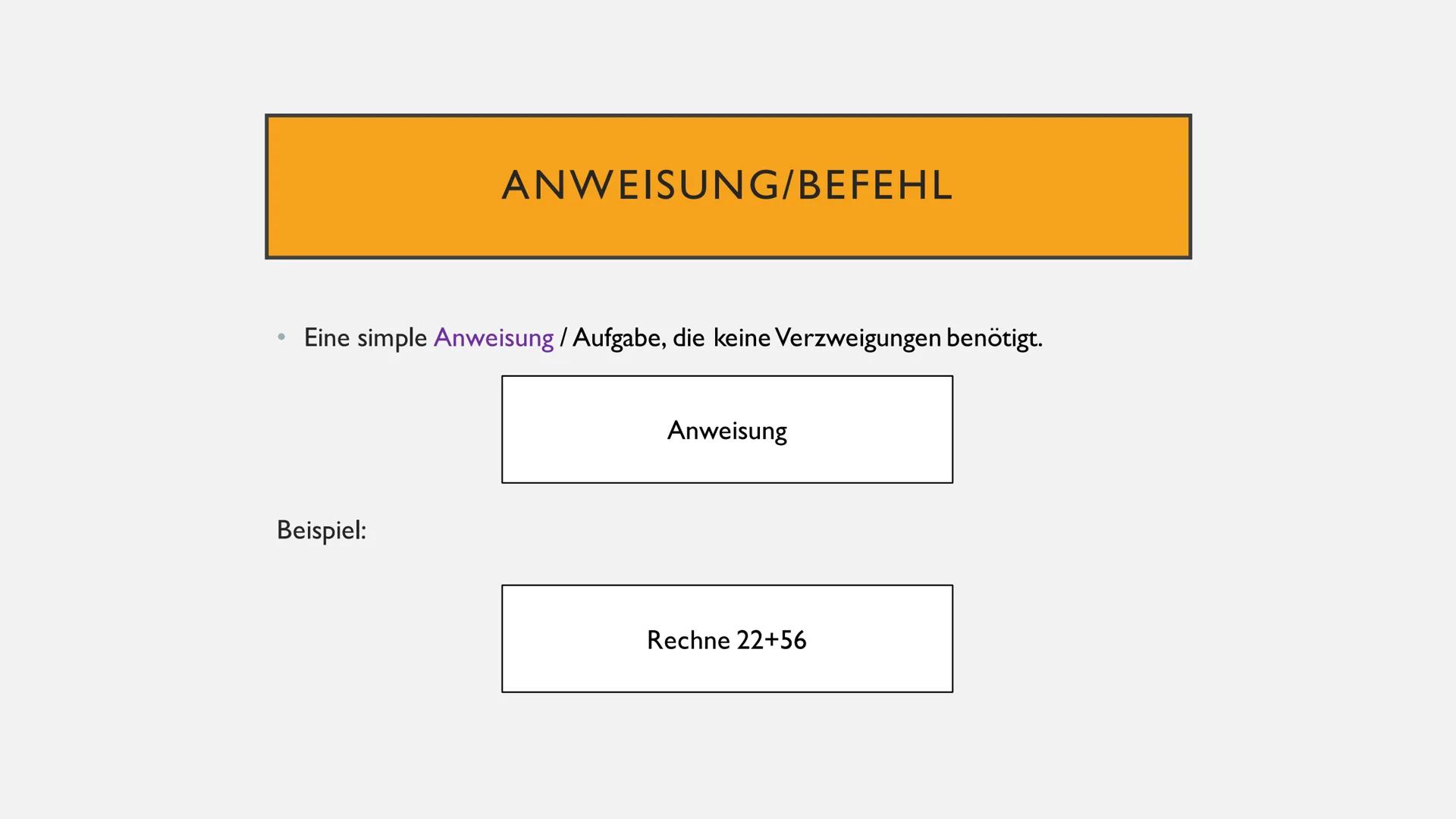

Eine einfache Anweisung ist straightforward - ein Rechteck mit dem Befehl drin, fertig. Zum Beispiel "Rechne 22+56" oder "Gib Text aus".

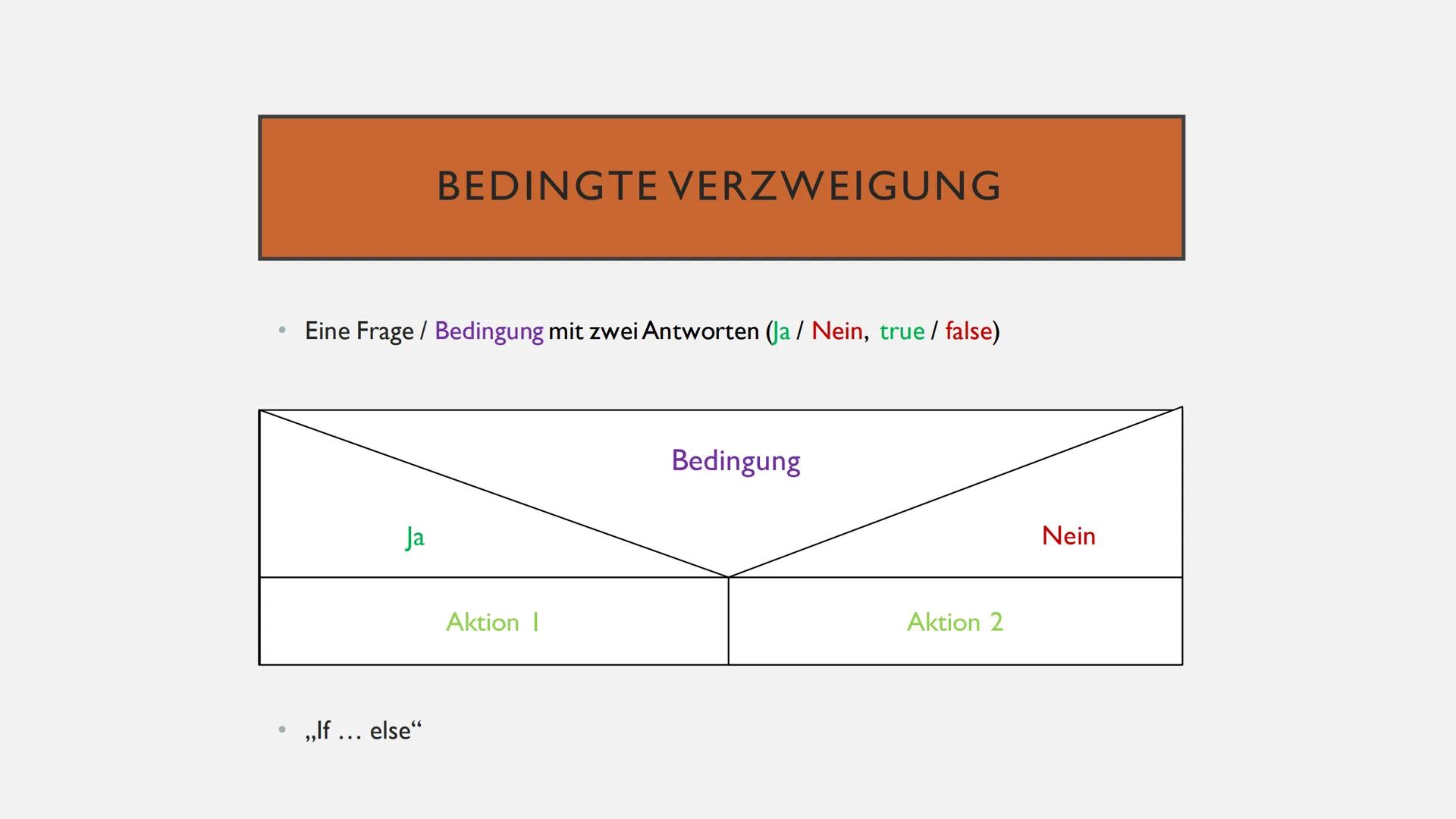

Bedingte Verzweigungen sind wie eine Weggabelung mit Ja/Nein-Entscheidungen. Die entspricht dem "if...else" im Code. Das Coole: Die beiden Möglichkeiten schließen sich gegenseitig aus - entweder das eine oder das andere.

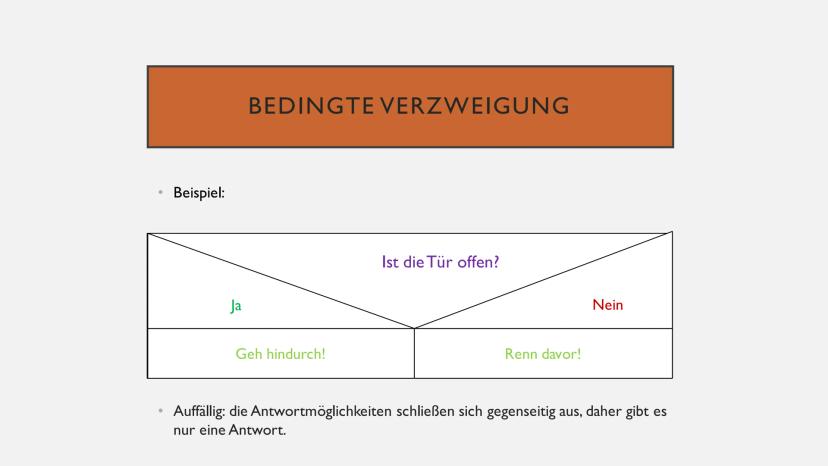

Ein klassisches Beispiel: "Ist die Tür offen?" - Ja: "Geh hindurch!", Nein: "Renn davor!". So simpel kann Programmlogik sein.

Achtung: Bei bedingten Verzweigungen gibt es immer genau zwei Wege!

Fallabfragen verstehen

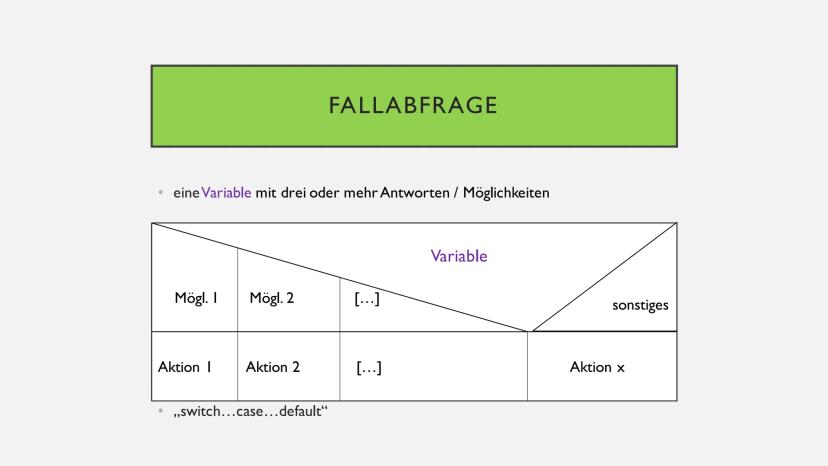

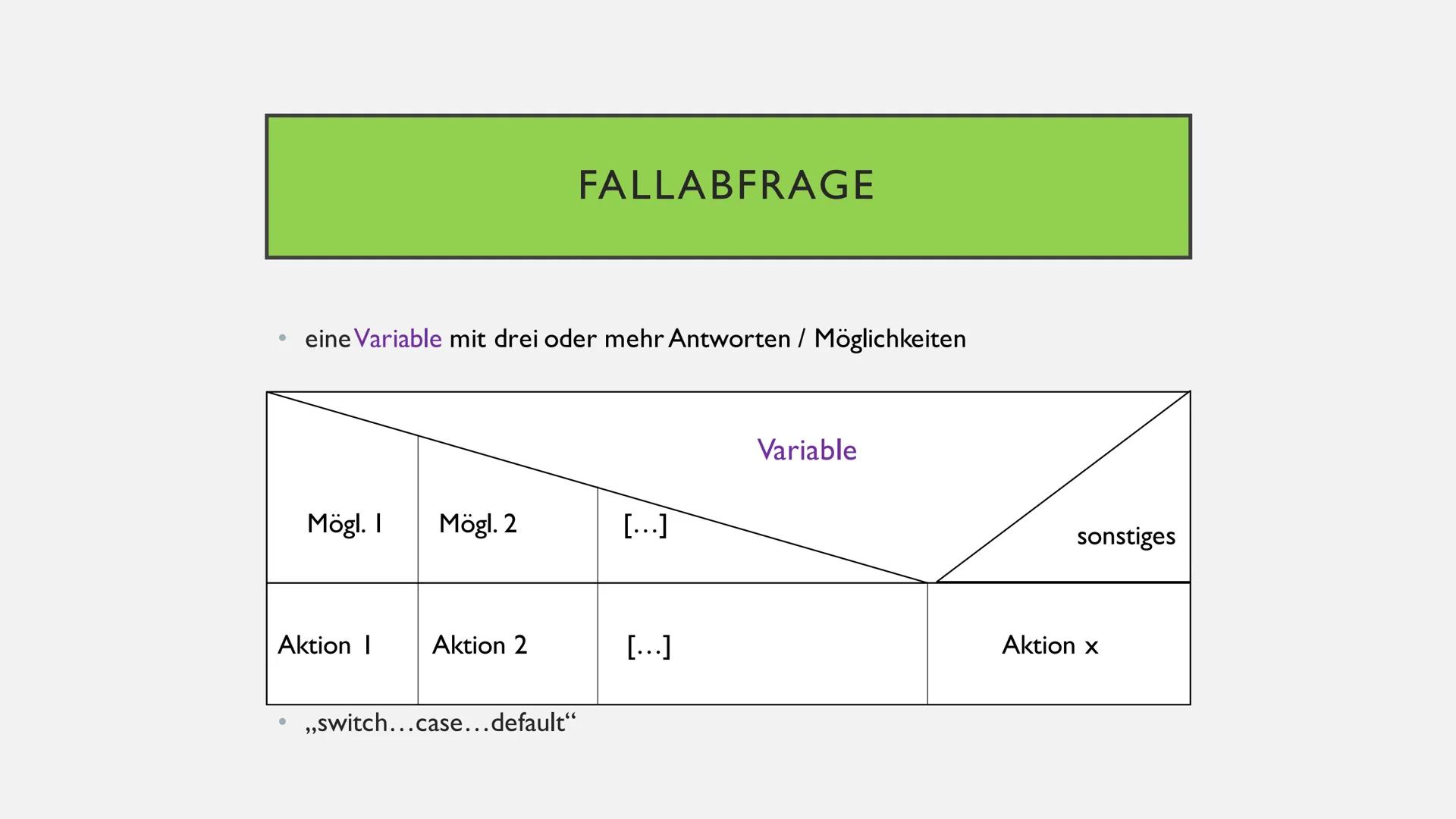

Fallabfragen sind wie Multiple-Choice-Fragen - eine Variable kann mehrere verschiedene Werte haben. Im Code entspricht das "switch...case...default".

Anders als bei bedingten Verzweigungen müssen sich die Antwortmöglichkeiten nicht gegenseitig ausschließen. Du könntest theoretisch mehrere Fälle gleichzeitig haben.

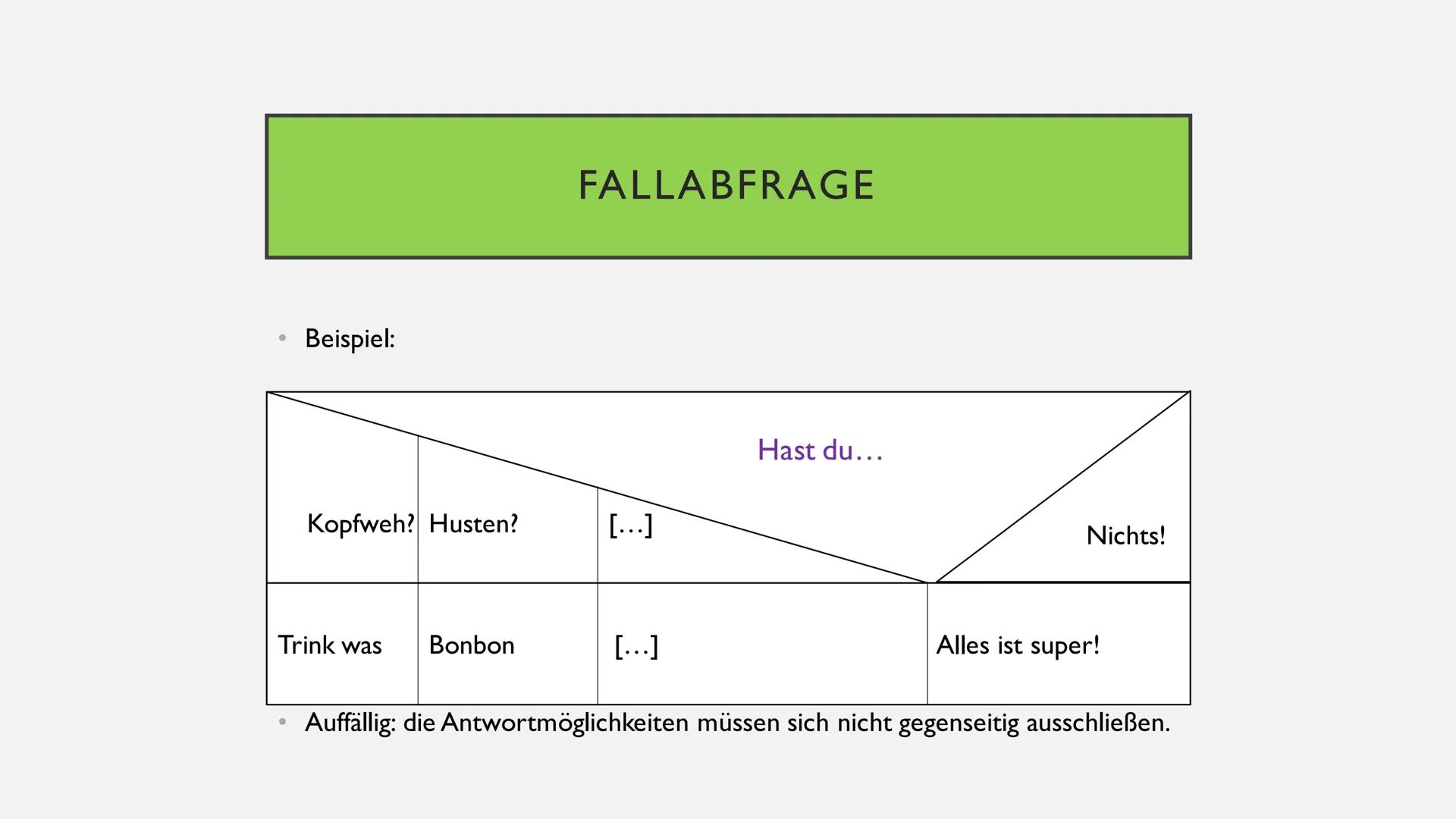

Ein praktisches Beispiel: "Welche Symptome hast du?" - Kopfweh: "Trink was", Husten: "Bonbon", nichts: "Alles super!". Viel übersichtlicher als endlose if-else-Ketten!

Wichtig: Fallabfragen eignen sich perfekt, wenn eine Variable viele mögliche Werte haben kann.
