Grundlagen der Struktogramme: Lesen, Verstehen und Erstellen

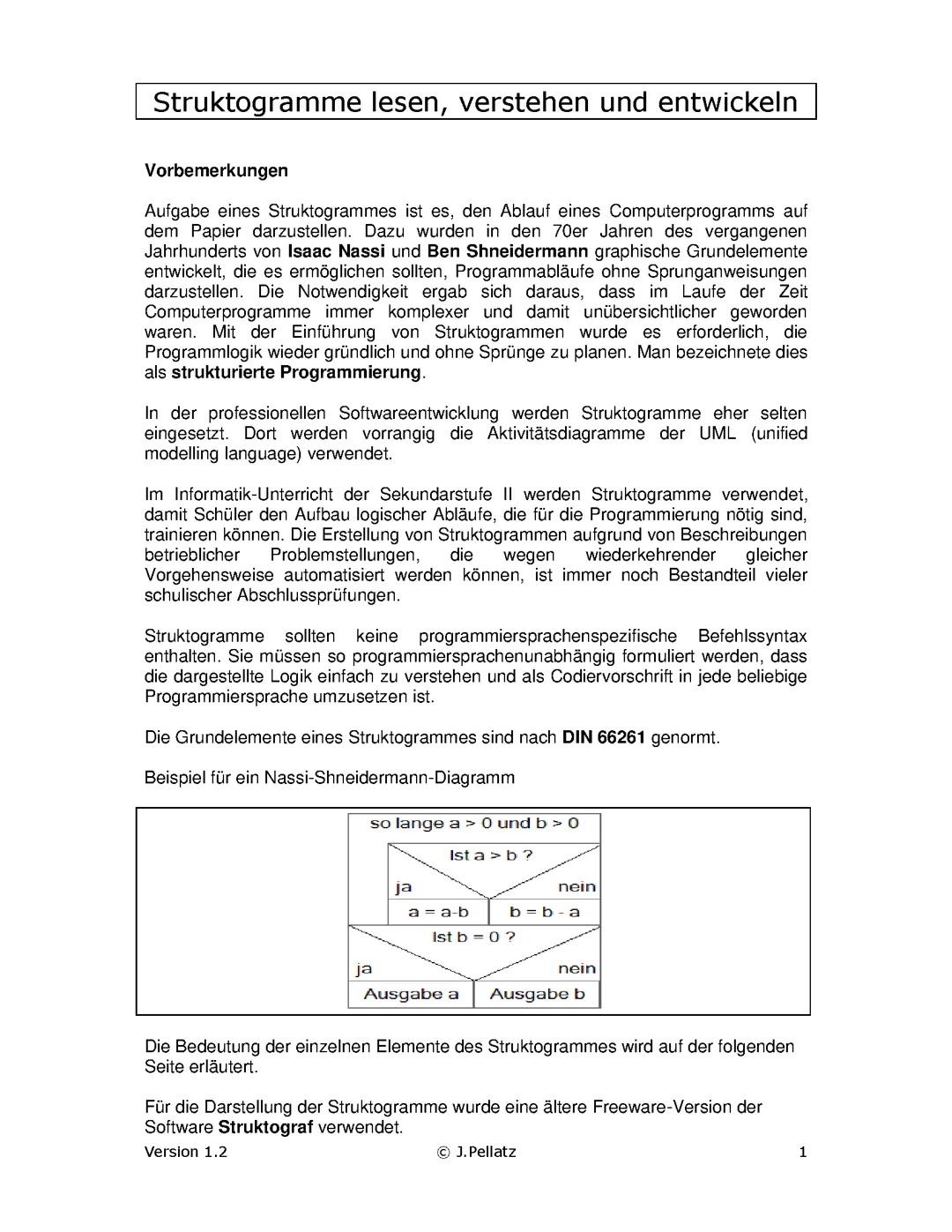

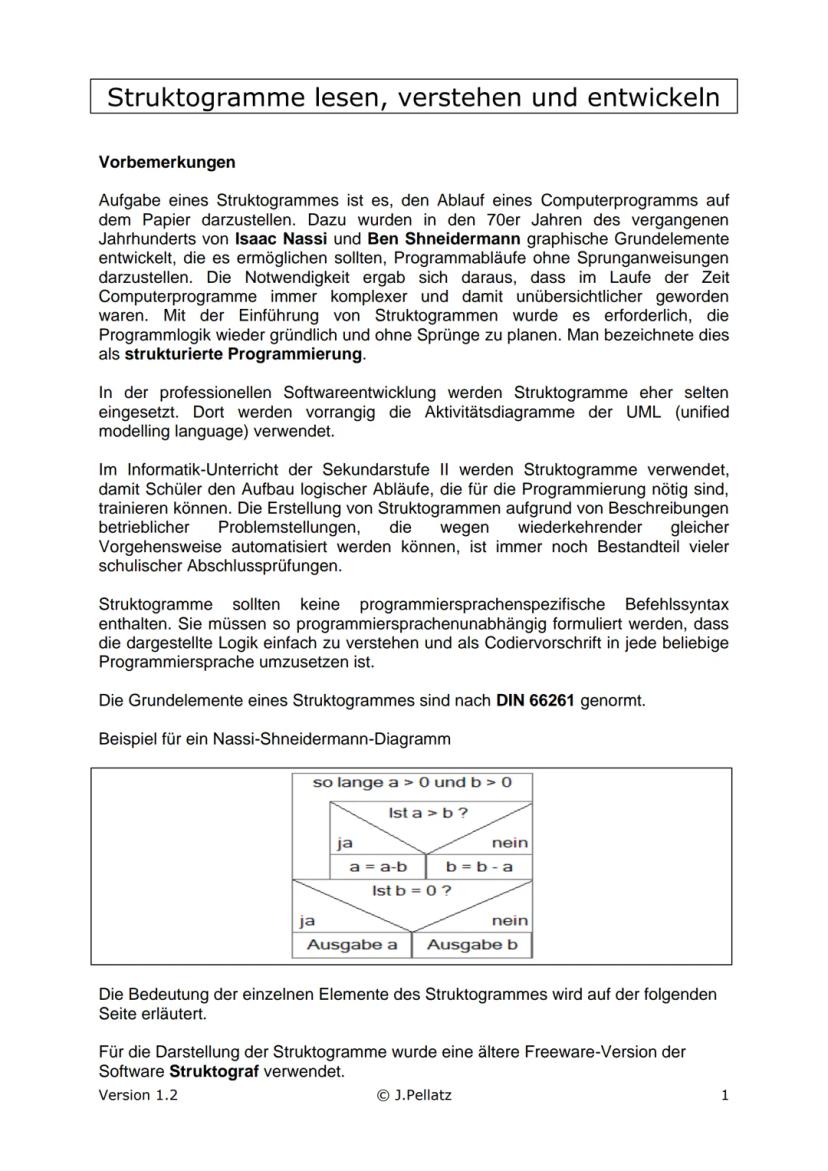

Was sind Struktogramme?

Stell dir vor, du musst ein komplexes Computerprogramm schreiben - ohne Plan wäre das ziemlich chaotisch. Struktogramme (auch Nassi-Shneidermann-Diagramme genannt) lösen genau dieses Problem: Sie zeigen den Ablauf eines Programms grafisch auf Papier.

Isaac Nassi und Ben Shneidermann entwickelten diese Methode in den 70ern, weil Programme immer komplexer wurden. Das Ziel war strukturierte Programmierung - also Programme ohne wilde Sprünge, die schwer zu verstehen sind.

Wichtig für dich: Struktogramme sollten unabhängig von der Programmiersprache sein. Du schreibst keine Java- oder Python-Befehle rein, sondern beschreibst die Logik so, dass sie in jede Sprache übersetzt werden kann. Sie folgen der DIN 66261 Norm, damit alle das Gleiche verstehen.

💡 Tipp: In der Praxis nutzen Profis oft UML-Diagramme, aber für den Einstieg sind Struktogramme perfekt, um logisches Denken zu trainieren.

Die Grundbausteine

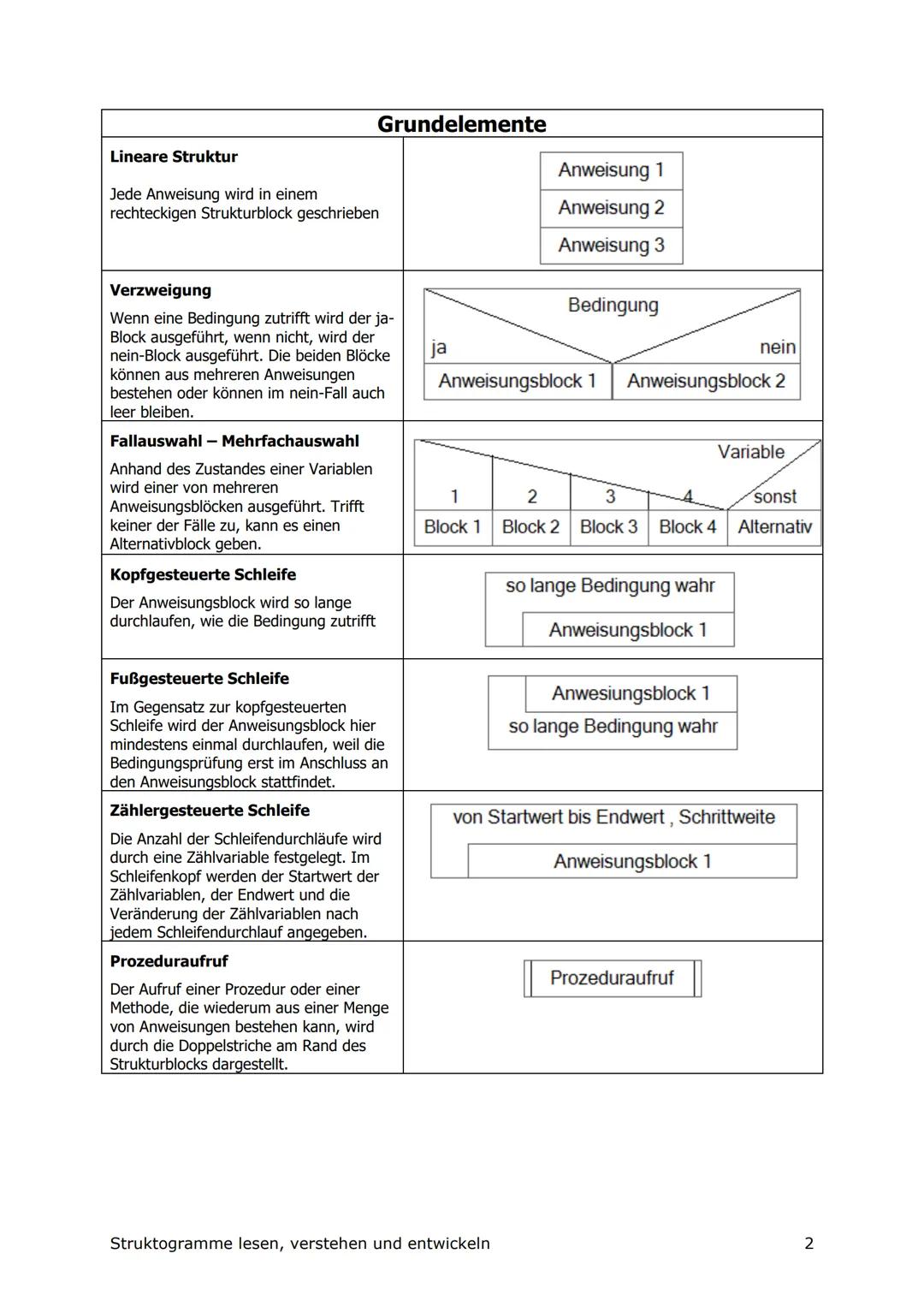

Jedes Struktogramm besteht aus sieben Grundelementen, die wie Legosteine zusammengesetzt werden können. Hier sind die wichtigsten:

Lineare Struktur: Einfache rechteckige Blöcke für normale Anweisungen, die nacheinander abgearbeitet werden.

Verzweigung: Ein Diamant-förmiger Block mit "ja/nein"-Ästen. Hier entscheidet eine Bedingung, welcher Weg genommen wird.

Schleifen gibt es in drei Varianten: Kopfgesteuert (Bedingung wird am Anfang geprüft), fußgesteuert (Bedingung am Ende) und zählergesteuert (feste Anzahl von Wiederholungen).

Mehrfachauswahl: Wie ein Switch-Case-Konstrukt - je nach Wert einer Variable werden unterschiedliche Blöcke ausgeführt.

💡 Merkhilfe: Denk an die Elemente wie an Verkehrsschilder - jedes hat eine klare Bedeutung für den "Programmverkehr".

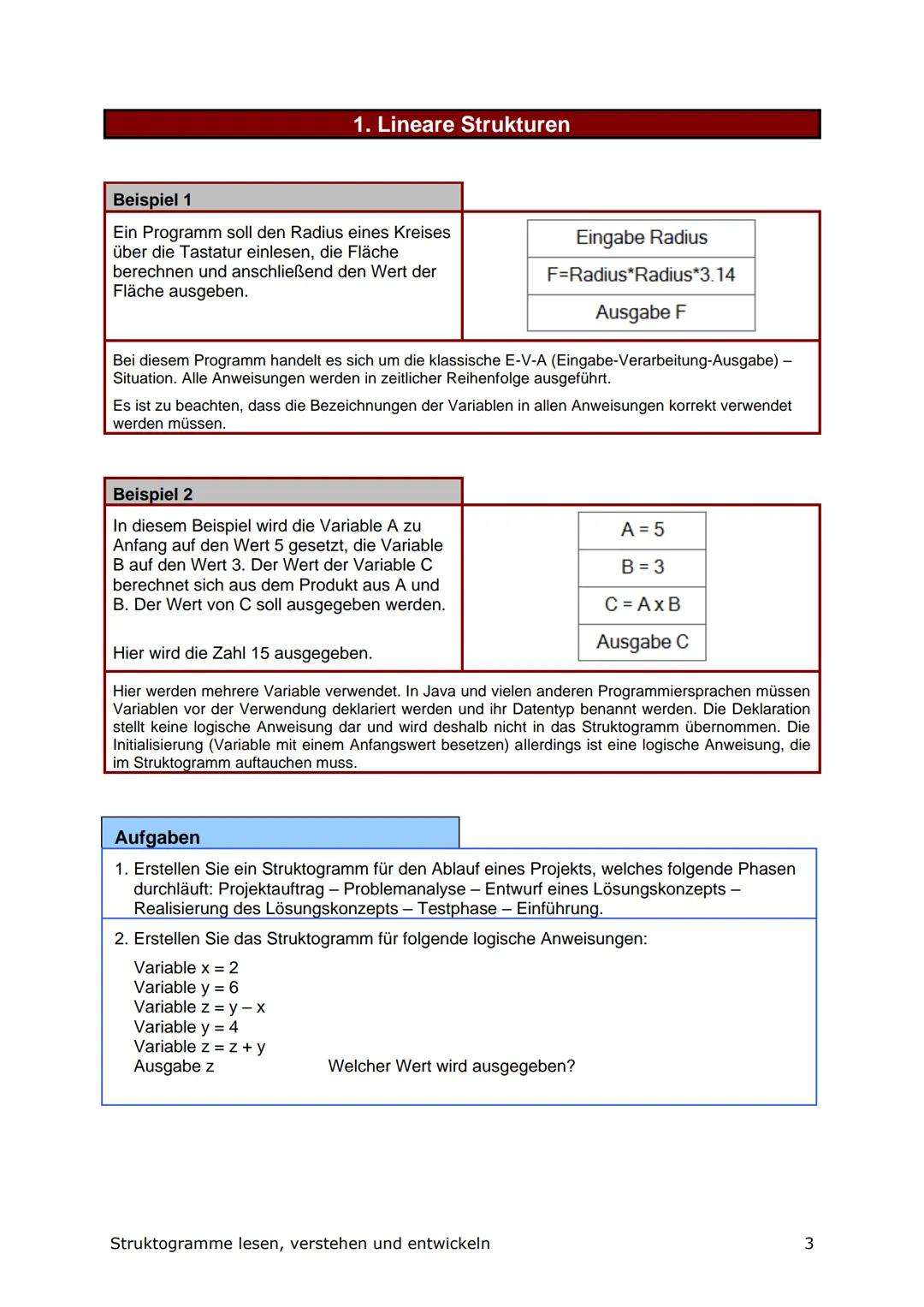

Lineare Strukturen - Der einfache Start

Lineare Strukturen sind dein Einstieg in die Struktogramm-Welt. Hier werden Anweisungen einfach von oben nach unten abgearbeitet - wie ein Kochrezept.

Das klassische E-V-A-Prinzip (Eingabe-Verarbeitung-Ausgabe) siehst du perfekt im Kreis-Beispiel: Radius eingeben, Fläche berechnen, Ergebnis ausgeben. Jeder Schritt steht in einem eigenen rechteckigen Block.

Variablen spielen eine wichtige Rolle: Du musst darauf achten, dass die Namen konsistent verwendet werden. In den meisten Programmiersprachen musst du Variablen zuerst deklarieren (dem Computer sagen, dass es sie gibt), aber das gehört nicht ins Struktogramm. Die Initialisierung (erste Wertzuweisung) hingegen schon.

Bei verschachtelten Berechnungen wie im zweiten Beispiel $A=5, B=3, C=AxB$ ist die richtige Reihenfolge entscheidend. Das Ergebnis wäre hier 15.

💡 Übung macht den Meister: Versuche zuerst einfache Alltagsabläufe wie "Zähne putzen" als Struktogramm zu zeichnen.

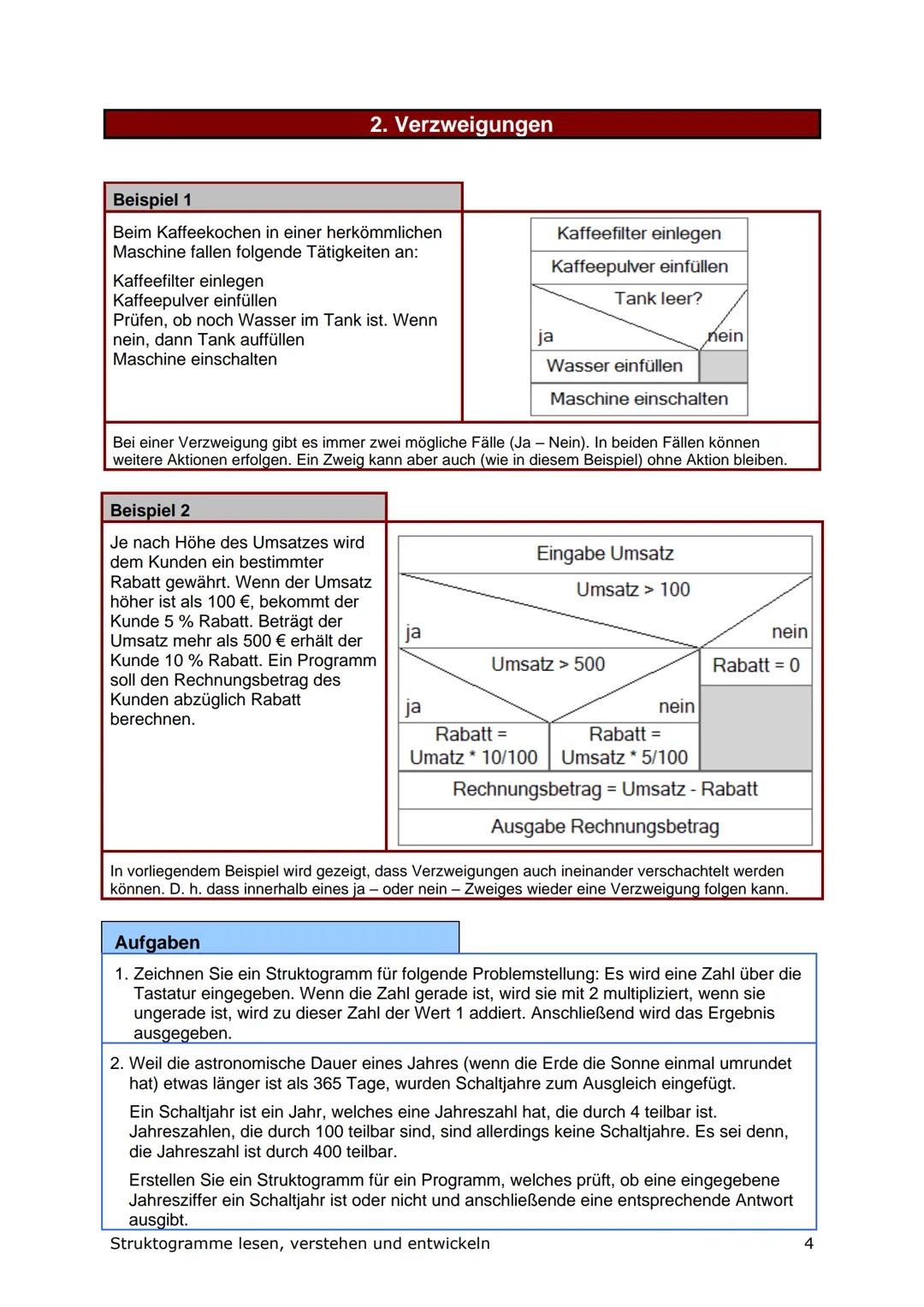

Verzweigungen - Entscheidungen treffen

Verzweigungen bringen Leben in deine Programme, weil sie Entscheidungen ermöglichen. Das Kaffeekochen-Beispiel zeigt es perfekt: "Tank leer?" führt zu zwei verschiedenen Wegen.

Der Aufbau ist immer gleich: Eine Bedingung oben, dann zwei Äste für "ja" und "nein". Ein Ast kann auch leer bleiben, wenn nichts passieren soll.

Verschachtelte Verzweigungen werden richtig spannend - wie beim Rabatt-System. Erst wird geprüft: "Umsatz > 100€?". Wenn ja, kommt die nächste Frage: "Umsatz > 500€?". So entstehen mehrere Ebenen der Entscheidung.

Das Schaltjahr-Beispiel in den Aufgaben ist ein Klassiker: Teilbar durch 4? Ja. Aber Ausnahme bei 100? Ja. Außer bei 400? Das sind drei verschachtelte Bedingungen, die logisch miteinander verknüpft sind.

💡 Debugging-Tipp: Bei verschachtelten Verzweigungen immer alle möglichen Pfade durchgehen und testen.

Mehrfachauswahl - Viele Wege, ein Ziel

Die Mehrfachauswahl (auch Switch-Case genannt) ist wie ein Weichensystem im Bahnhof. Je nach Wert einer Switch-Variable wird ein bestimmter Weg eingeschlagen.

Das Menü-Beispiel zeigt es klar: Der Benutzer gibt eine Zahl ein $1-3 oder 0$, und je nach Eingabe passiert etwas anderes. Die Switch-Variable muss immer eine ganze Zahl (Integer) sein.

Beim Noten-Beispiel siehst du den "sonst"-Zweig (auch Default genannt). Der wird ausgeführt, wenn die eingegebene Zahl keinem der definierten Fälle entspricht - perfekt für Fehlerbehandlung.

Die Mehrfachauswahl ist eleganter als viele verschachtelte if-else-Verzweigungen, besonders wenn du mehr als drei Optionen hast. Sie macht den Code übersichtlicher und ist schneller in der Ausführung.

💡 Praxis-Tipp: Vergiss nie den "sonst"-Fall für ungültige Eingaben - das verhindert Programmabstürze.

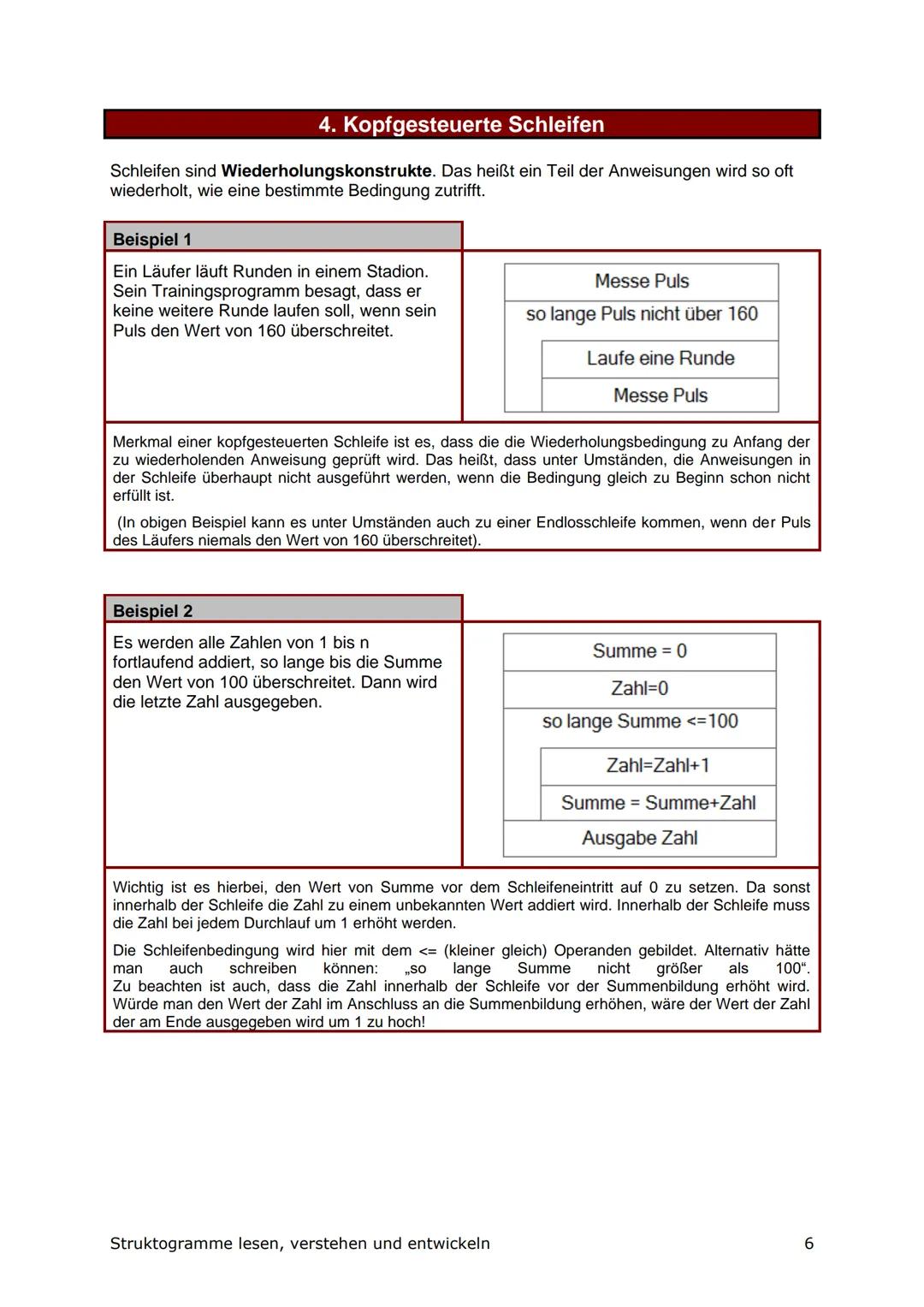

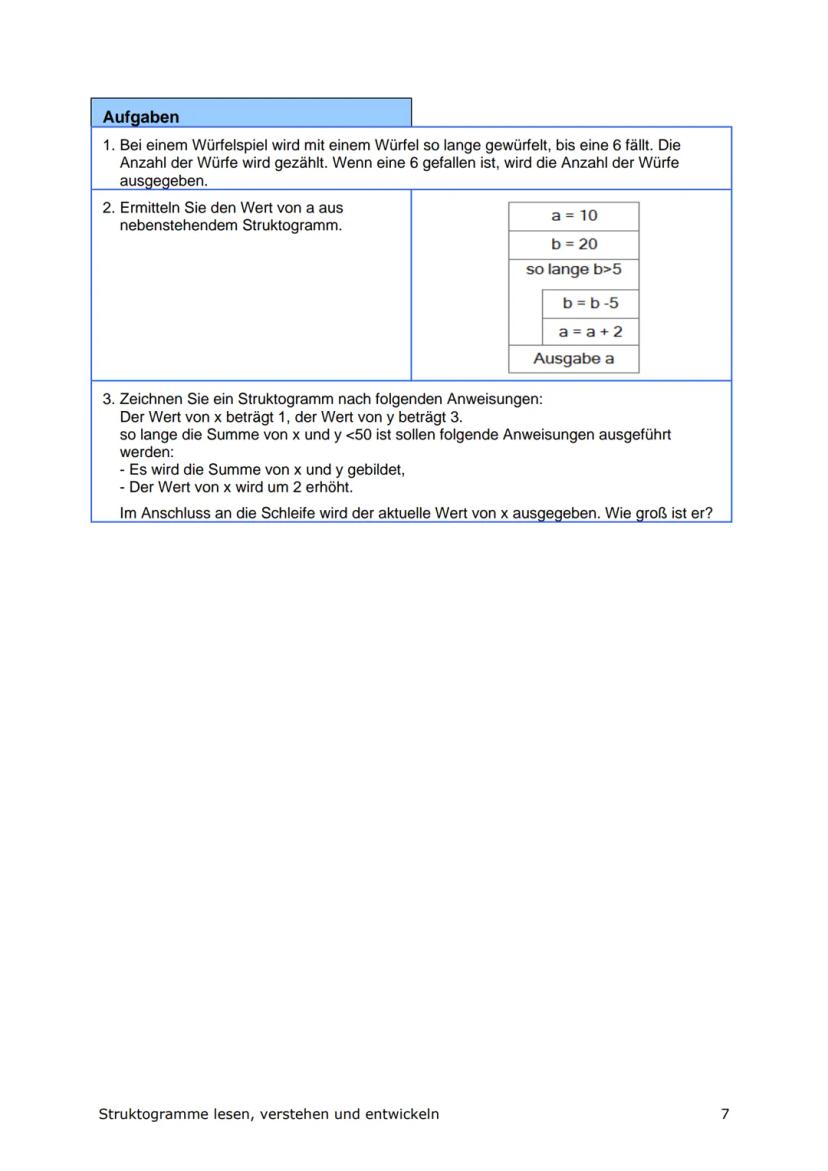

Kopfgesteuerte Schleifen - Vorausdenken zahlt sich aus

Kopfgesteuerte Schleifen prüfen die Bedingung, bevor sie loslegen. Das ist wie beim Läufer-Beispiel: Erst Puls messen, dann entscheiden, ob noch eine Runde gelaufen wird.

Der große Vorteil: Wenn die Bedingung von Anfang an nicht stimmt, wird die Schleife gar nicht ausgeführt. Das verhindert unnötige Aktionen. Der Nachteil: Du musst aufpassen, dass du keine Endlosschleife baust.

Beim Summen-Beispiel siehst du wichtige Regeln: Initialisierung vor der Schleife (Summe = 0, Zahl = 0), dann korrekte Reihenfolge in der Schleife. Erst Zahl erhöhen, dann zur Summe addieren - sonst stimmt das Ergebnis nicht.

Die Schleifenbedingung kannst du positiv ("so lange Summe <= 100") oder negativ ("so lange Summe nicht größer als 100") formulieren. Beide Varianten funktionieren, aber bleib konsistent.

💡 Debug-Trick: Bei Schleifenproblemen immer die Startwerte und die Reihenfolge der Anweisungen checken.

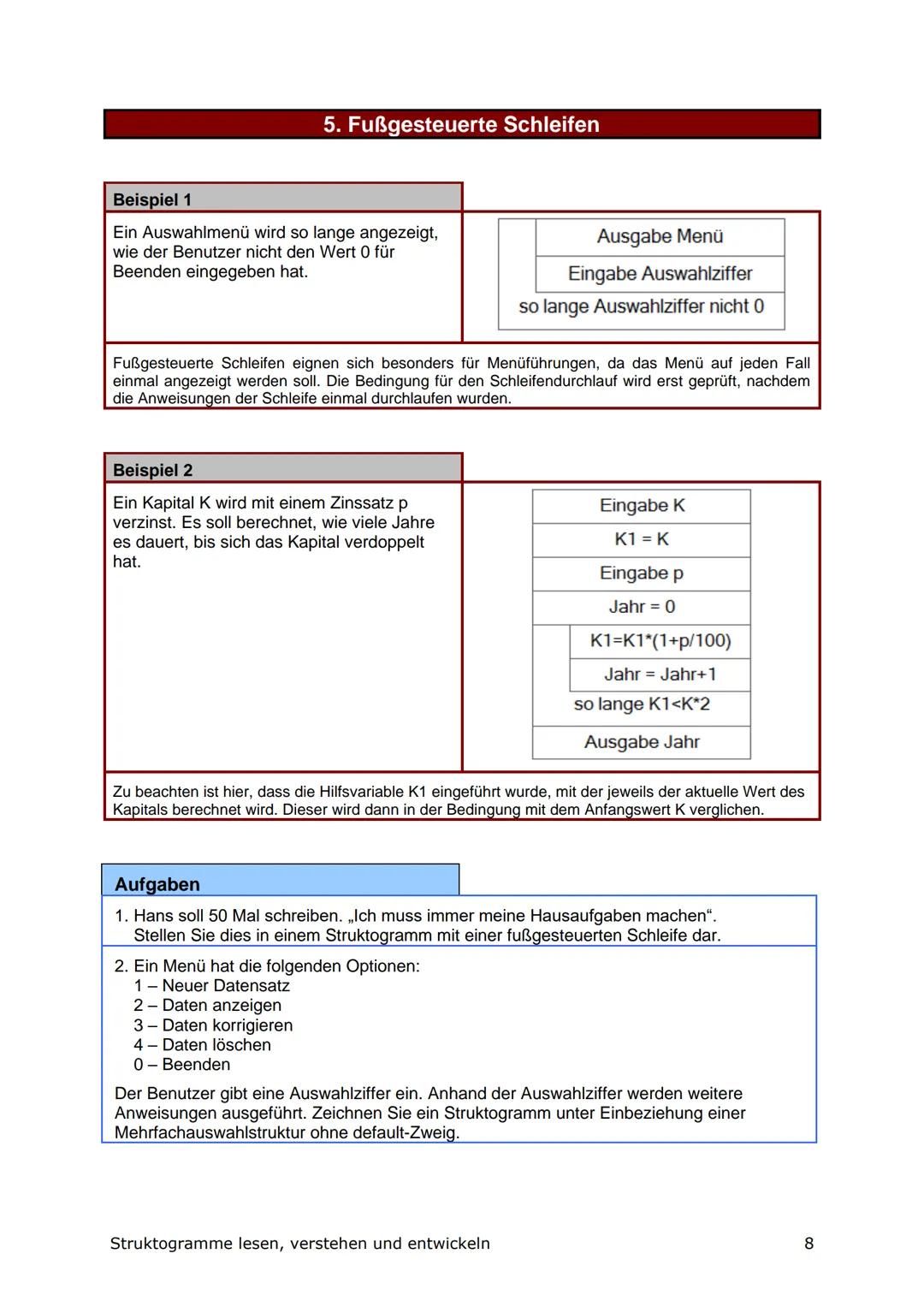

Fußgesteuerte Schleifen - Erstmal machen, dann fragen

Fußgesteuerte Schleifen sind perfekt für Situationen, wo etwas mindestens einmal passieren soll. Das Menü-Beispiel zeigt es: Du willst dem Benutzer das Menü auf jeden Fall einmal zeigen, bevor du fragst, ob er weitermachen will.

Die Bedingungsprüfung am Ende macht den Unterschied. Im Gegensatz zur kopfgesteuerten Schleife läuft der Code mindestens einmal durch, egal was die Bedingung sagt.

Beim Kapital-Beispiel siehst du eine wichtige Technik: Hilfsvariablen verwenden. K1 wird für die Berechnung genutzt, während K den ursprünglichen Wert behält. So kannst du beide Werte in der Bedingung vergleichen.

Menüführungen sind der klassische Anwendungsfall für fußgesteuerte Schleifen. Der Benutzer soll die Optionen sehen, eine Auswahl treffen, und dann entscheidet das Programm, ob es nochmal von vorne losgeht.

💡 Anwendung: Immer wenn du "mach das mindestens einmal" denkst, ist eine fußgesteuerte Schleife die richtige Wahl.

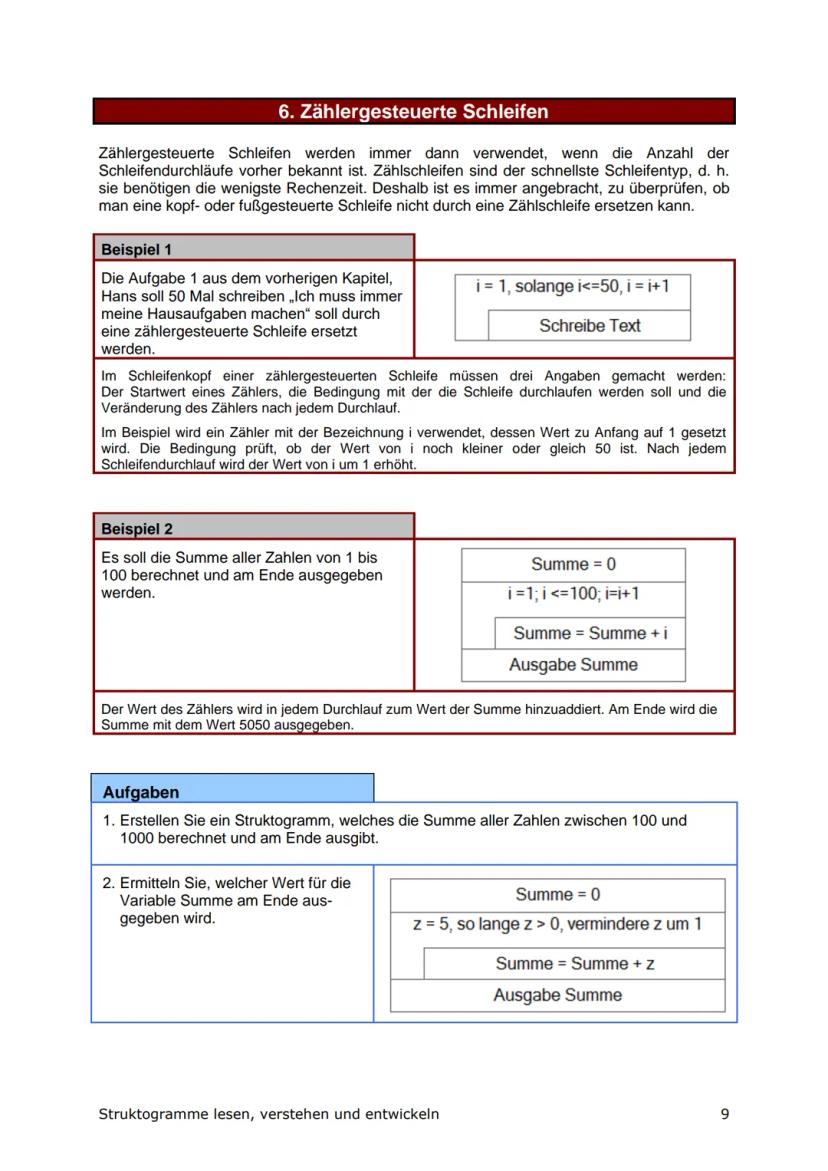

Zählergesteuerte Schleifen - Effizienz pur

Zählergesteuerte Schleifen sind die Formel-1-Wagen unter den Schleifen: super schnell und effizient. Du nutzt sie, wenn du genau weißt, wie oft etwas wiederholt werden soll.

Der Aufbau ist simpel: Startwert, Endwert und Schrittweite werden im Schleifenkopf definiert. "Von 1 bis 50, Schrittweite 1" bedeutet: 50 Durchläufe mit den Werten 1, 2, 3... bis 50.

Im Vergleich zu kopf- oder fußgesteuerten Schleifen sparst du dir die manuelle Zählvariable. Das Programm macht das automatisch und ist dabei schneller. Die Schleife läuft exakt so oft, wie du es vorgegeben hast.

Anwendungsbereiche sind überall dort, wo feste Wiederholungen nötig sind: Arrays durchlaufen, Listen bearbeiten, oder einfach 50-mal den gleichen Text schreiben lassen.

💡 Performance-Tipp: Wenn du zwischen verschiedenen Schleifentypen wählen kannst, nimm immer die zählergesteuerte - sie ist am schnellsten.

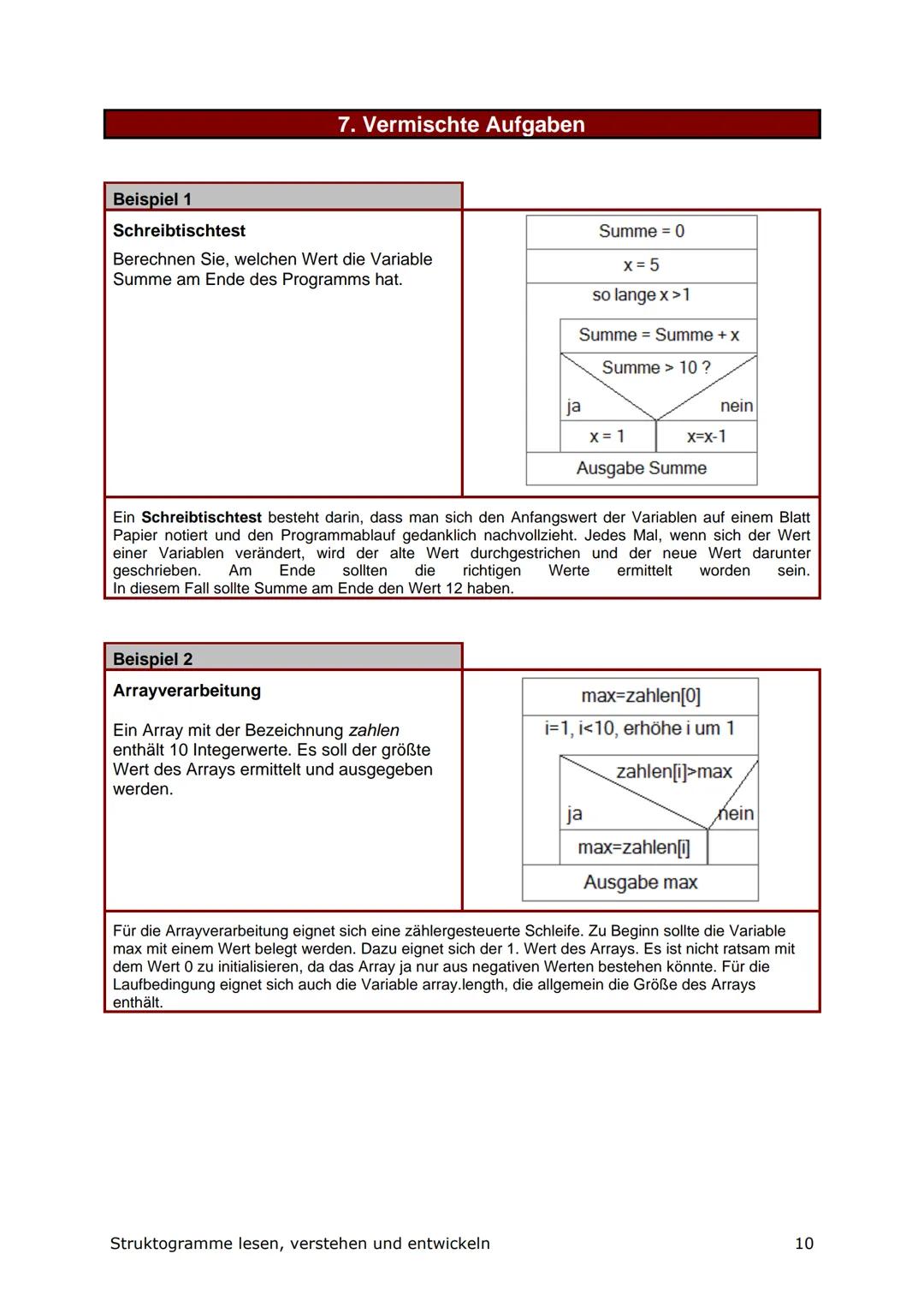

Vermischte Aufgaben - Alles zusammenbringen

Schreibtischtests sind dein bester Freund beim Debugging. Du spielst Computer und verfolgst jeden Variablenwert Schritt für Schritt. Notiere dir die Startwerte und aktualisiere sie bei jeder Änderung.

Im Beispiel startest du mit Summe=0 und x=5. Die Schleife läuft, solange x>1. In jedem Durchlauf wird Summe um x erhöht, dann geprüft: "Summe>10?". Falls ja, wird x auf 1 gesetzt (Schleife beenden), falls nein, wird x um 1 verringert.

Array-Verarbeitung zeigt eine wichtige Technik: Den max-Wert nicht mit 0 initialisieren, sondern mit dem ersten Array-Element. Warum? Das Array könnte nur negative Zahlen enthalten.

Die zählergesteuerte Schleife startet bei Index 1 (nicht 0), weil das erste Element schon für die Initialisierung verwendet wurde. Mit i<10 oder besser i<array.length durchläufst du alle weiteren Elemente.

💡 Profi-Trick: Bei Array-Aufgaben immer an die Grenzen denken - was passiert bei leerem Array oder nur einem Element?
